钢构件的排料问题

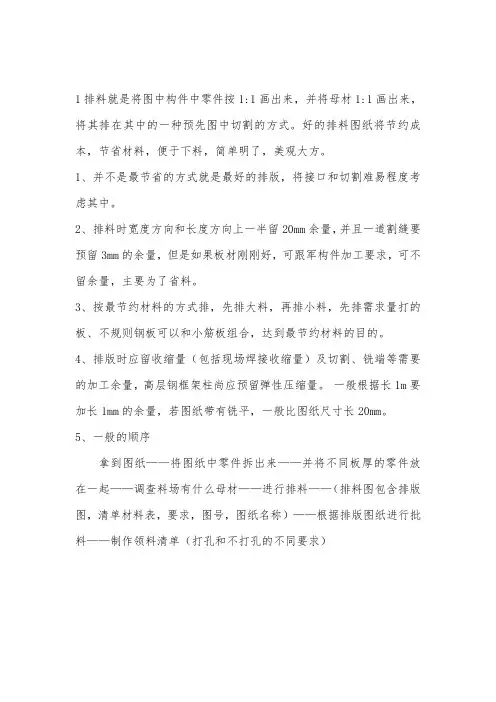

排料
1排料就是将图中构件中零件按1:1画出来，并将母材1:1画出来，将其排在其中的一种预先图中切割的方式。
好的排料图纸将节约成本，节省材料，便于下料，简单明了，美观大方。
1、并不是最节省的方式就是最好的排版，将接口和切割难易程度考虑其中。
2、排料时宽度方向和长度方向上一半留20mm余量，并且一道割缝要预留3mm的余量，但是如果板材刚刚好，可跟军构件加工要求，可不留余量，主要为了省料。
3、按最节约材料的方式排，先排大料，再排小料，先排需求量打的板、不规则钢板可以和小筋板组合，达到最节约材料的目的。
4、排版时应留收缩量（包括现场焊接收缩量）及切割、铣端等需要的加工余量，高层钢框架柱尚应预留弹性压缩量。
一般根据长1m 要加长1mm的余量，若图纸带有铣平，一般比图纸尺寸长20mm。
5、一般的顺序拿到图纸——将图纸中零件拆出来——并将不同板厚的零件放在一起——调查料场有什么母材——进行排料——（排料图包含排版图，清单材料表，要求，图号，图纸名称）——根据排版图纸进行批料——制作领料清单（打孔和不打孔的不同要求）6、领料顺序：1）下料车间向工艺室领料2）分包队伍向下料车间领料3）分包队伍向数控班组领料4）数控班组向下料车间领料领料申请单工程名称：（喷砂车间） 2012年 11 月26日编号：001 序号材料名称材料规格单位请领数量备注1 水性漆套40请领人：领料人：批准人：领料申请单工程名称：（1#车间） 2012年 12 月06日编号：001 序号材料名称材料规格单位请领数量备注1 钢板16*2020*12000 张2 Q345B（核心筒10GZ1/10GZ2) 请领人：领料人：批准人：构件下料领料申请单（14GZ4）工程名称： 2012年11月22日编号：029序材料名称材料规格单请领数量材质备注114GZ4柱身板30*800*9030件72 Q345下料车间2 14GZ4柱身板30*730*9030件72 Q345下料车间3 隔板30*740*740 件208 Q345下料车间4 上封板20*740*740 件36 Q345下料车间5 下封板20*740*740 件36 Q345下料车间6 浇筑孔补强板Φ420 件36 Q345下料车间7 浇筑孔管子浇筑孔管子件36 Q345下料车间8 异型版件32 Q345下料车间领料人：领料单位：批准人：构件下料领料申请单（14GZ4）工程名称： 2012年11月22日编号：027序材料名称材料规格单请领数量材质备注114GZ4连接板12*110*400件16 Q345数控班组2 14GZ4连接板12*185*400 件16 Q345数控班组3 14GZ4连接板14*110*550 件24 Q345数控班组4 14GZ4连接板14*185*550 件16 Q345数控班组5 14GZ4连接板18*190*625 件128 Q345数控班组6 14GZ4连接板18*491*740 16 Q345数控班组7 14GZ4连接板18*500*740 16 Q345数控班组8 吊耳/ 36 Q345数控班组9 下吊耳/ 36 Q345数控班组10 法兰板16*210*250 36 Q345数控班组领料人：领料单位：批准人：构件下料领料申请单工程名称： 2012年11月16日编号：023序材料名称材料规格单请领数量材质备注112/13/14GZ4连接板12*110*400件48 Q345下料车间2 12/13/14GZ4连接板12*185*400 件48 Q345下料车间3 12/13/14GZ4连接板14*110*550 件72 Q345下料车间4 12/13/14GZ4连接板14*185*550 件48 Q345下料车间5 12/13/14GZ4连接板18*190*625 件282 Q345下料车间6 12/13/14GZ4连接板18*491*740 48 Q345下料车间7 12/13/14GZ4连接板18*500*740 48 Q345下料车间8 吊耳20*150*300 288 Q345下料车间9 吊耳30*150*300 218 Q345下料车间10 下吊耳20*150*200 42 Q345下料车间11 法兰板16*210*250 36 Q345下料车间领料人：领料单位：数控班组批准人：领料申请单工程名称：（下料车间） 2012年 12 月07日编号：002序号材料名称材料规格单位请领数量备注1 钢板16*2020*12000 张2 Q345B（核心筒10GZ1/10GZ2) 请领人：领料人：批准人：领料申请单工程名称：（老丁班组） 2012年 12 月07日编号：003序号材料名称材料规格单位请领数量备注1 H型钢H300*300*10*15*12m 根 5 Q345B（核心筒10GZ1/10GZ2)2 H型钢250*250*9*14*12m 根 2 Q345B（核心筒10GZ1/10GZ2)请领人：领料人：批准人：领料申请单工程名称：（下料车间） 2012年 12 月06日编号：001序号材料名称材料规格单位请领数量备注请领人：领料人：批准人：领料申请单工程名称：（下料车间） 2012年 12 月06日编号：001序号材料名称材料规格单位请领数量备注1 钢板16*2020*12000 张2 Q345B（核心筒10GZ1/10GZ2)2 型钢300*300*10*15*12m 根 5 Q345B（核心筒10GZ1/10GZ2)3 型钢250*250*9*14*12m 根 2 Q345B（核心筒10GZ1/10GZ2) 请领人：领料人：批准人：。
钢结构工程加工、安装常见质量问题及防治措施
钢结构工程加工、安装常见质量问题及防治措施第一节钢结构加工制作1、钢材原材料外观质量问题预防措施1.1 存在问题：钢材表面有裂纹、夹渣、缺棱、结疤、锈蚀、麻点、凹陷，钢型材、板材尺寸负偏差等。
1.2问题分析：造成以上问题的原因主要是钢材生产质量缺陷。
1.3 预防措施：1）选用具有良好品牌效应的大钢厂，集团合格材料供应商名录中的供应单位；2）严把原材料入库前的检验关，对有缺陷材料不得接收；3）质量合格证明文件、检验报告不齐全不得接收；4）进场材料及时进行原材料见证取样试验。
5）材料进厂后严格检查，达不到质量要求的，立即退厂，但经设计院同意可以降级使用。
2、零部件加工质量问题预防措施2.1 存在问题：零部件长度和宽度尺寸超差2.1.1问题分析：1）工艺要求出错，技术交底或文件不清；2）测量器具未经校核或出现问题未及时更换；3）下料时未预留加工余量或者余量不足；2.1.2 预防措施：1）机械切割、气割下料时考虑加工余量以及工艺要求余量；2）下料前核对图纸，明确工艺交底内容，严格执行加工工艺；3）测量器具及时校核，损坏及时更换；4）工序之前实行交接检，对工序发现的问题及时反馈及时解决。
2.2 存在问题：零部件切割面缺陷2.2.1 问题分析：1）切割机运行速度过快；2）切割气体压强偏低、纯度不够、气体混合比例错误，切割深度不够，并多次断火；3）切割面不平。
2.2.2 预防措施：1）采用数控火焰切割时，根据板厚不同选择调整气体压力和切割速度、割嘴距板的距离；2）对厚度超过12mm不得使用机械剪切。
2.3 存在问题：孔的直径加工错误2.3.1 问题分析：钻孔操作人员未仔细查看图纸。
2.3.2 预防措施：1）加强质量管理制度，增强钻孔操作人员的责任心。
2）实行工序自检、交接检，发现超差及时纠正。
3、焊缝质量问题预防措施3.1 存在问题：气孔3.1.1 问题分析：1）焊接区域不清洁；2）焊接材料受潮；3）酸性焊条烘焙温度过高；4）焊接时电流过大；5）气体保护焊时气体不纯、未有防风措施、焊丝生锈。
钢结构生产质量问题及防治措施3篇
钢结构生产质量问题及防治措施3篇钢结构生产质量问题（一）一、下料：1、腹板、翼板板材对接不符合规范要求（腹板拼接长度2600mm,翼板拼接长度2两倍板宽）2、切割边缘不平整，局部缺口较大3、切割尺寸偏差较大，不符合规范标准（翼、腹板宽度允许偏差±3mm）4、清渣不到位5、下料余量过多（等截面H型钢允许余量±20mπι,变截面允许余量±30mm,吊车梁不放余量）二、组立1、焊接H型钢一端不平齐2、腹板与翼板的间隙过大3、翼板垂直度不符合规范标准（垂直度允许偏差：翼板宽度b÷100,且不大于3mm）4、腹板偏心度不符合规范标准（偏心度允许偏差2mm）5、定位焊间隔长度不一，焊点大小不一致6、截面大于50OmnI的焊接H型钢未打斜撑三、埋弧焊1、吊运构件、翻转构件时操作不当，造成构件变形2、气孔多。
（不允许有气孔）3、补焊，打磨不到位，打磨外观差，不顺滑，且大部分挖磨4、焊脚尺寸大小不一致，焊道跑偏四、副件1、副件未按图纸制孔，主要为偶撑板，规格不一2、切割外观差（耳板的切割转角应采用弧角）3、三角板的规格不一致4、放置零部件时堆放不整齐，未按各个项目分类放置五、矫正1、单钩吊运构件一次起吊2支以上2、构件在矫正时强行用行车吊构件，造成构件变形3、翼板垂直度不符合规范标准（垂直度允许偏差：翼板宽度b÷IOO,且不大于3mm）4、腹板变形5、机台所造成的构件变形，操作人员未及时反馈保修六、装配1、切割坡口角度不一致，外观差，焊渣未清理2、端板与翼板的角度与图纸不符3、焊道间隙过大，影响二保焊外出成型4、规格相似的零部件用错5、构件整体尺寸，对角线，零部件尺寸，方向，垂直度与图纸要求不符，或偏差过大6、装配前未能及时熟悉图纸，经常出现错误，合格率低甚至批量错误七、气保焊1、对大截面构件施焊时不打撑杆2、大截面，长度长的构件翻面时用人力强行推倒3、焊脚尺寸大小不一致4、外观成型差：气孔、夹渣、弧坑、咬边、流淌、焊瘤、漏焊、飞溅多、不平整等缺陷5、对接焊缝高低不平，大小不一，不在一条直线上八、修复1、从气保焊区吊运构件一次性数量超过6支或重量超标2、割口的处理不到位3、清渣、打磨、补缺不到位，尤其是对接焊缝的打磨4、构件变形、旁弯火焰矫正不到位5、焊缝气孔补不到位，补焊后打磨不到位，甚至未打磨九、次构件1、占用安全通道现象严重，构件随意摆放2、切割外观、焊缝外观差3、清渣、打磨不到位4、零部件装配错位，装配角度不符图纸要求十、油漆1、摩擦面进行涂装（高强螺栓摩擦面未贴纸，端板摩擦面有流淌油漆）2、吊运过程中对构件造成刮伤，擦伤的损害十一、发货1、副件班的备带板因制造时未登记造成未能达到发货要求2、前面工序不合格构件未能及时处理影响发货3、未参照平面图及构件清单进行堆货，且未及时与工程部或业主沟通4、枕木未及时整理，堆场杂乱钢结构工程质量通病的防治措施(二)一、构件运输、堆放变形1、现象:构件在运输或堆放时发生变形，出现死弯或缓弯。

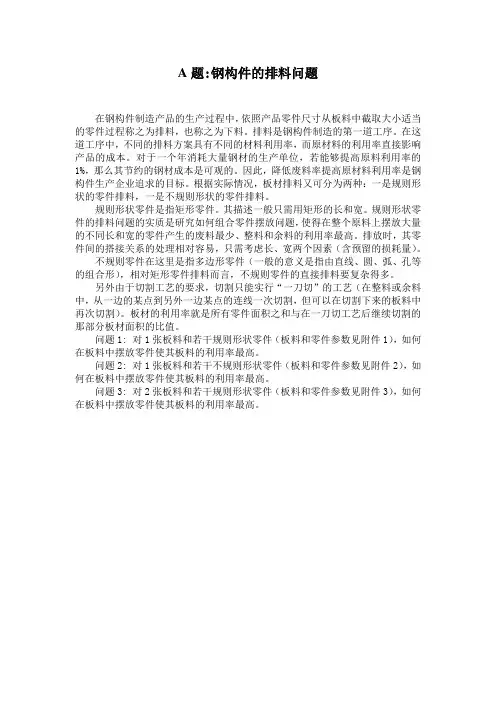

钢构件的排料问题
A题:钢构件的排料问题在钢构件制造产品的生产过程中，依照产品零件尺寸从板料中截取大小适当的零件过程称之为排料，也称之为下料。
排料是钢构件制造的第一道工序。
在这道工序中，不同的排料方案具有不同的材料利用率，而原材料的利用率直接影响产品的成本。
对于一个年消耗大量钢材的生产单位，若能够提高原料利用率的1%，那么其节约的钢材成本是可观的。
因此，降低废料率提高原材料利用率是钢构件生产企业追求的目标。
根据实际情况，板材排料又可分为两种：一是规则形状的零件排料，一是不规则形状的零件排料。
规则形状零件是指矩形零件。
其描述一般只需用矩形的长和宽。
规则形状零件的排料问题的实质是研究如何组合零件摆放问题，使得在整个原料上摆放大量的不同长和宽的零件产生的废料最少、整料和余料的利用率最高。
排放时，其零件间的搭接关系的处理相对容易，只需考虑长、宽两个因素（含预留的损耗量）。
不规则零件在这里是指多边形零件（一般的意义是指由直线、圆、弧、孔等的组合形），相对矩形零件排料而言，不规则零件的直接排料要复杂得多。
另外由于切割工艺的要求，切割只能实行“一刀切”的工艺（在整料或余料中，从一边的某点到另外一边某点的连线一次切割，但可以在切割下来的板料中再次切割）。
板材的利用率就是所有零件面积之和与在一刀切工艺后继续切割的那部分板材面积的比值。
问题1: 对1张板料和若干规则形状零件（板料和零件参数见附件1），如何在板料中摆放零件使其板料的利用率最高。
问题2: 对1张板料和若干不规则形状零件（板料和零件参数见附件2），如何在板料中摆放零件使其板料的利用率最高。
问题3: 对2张板料和若干规则形状零件（板料和零件参数见附件3），如何在板料中摆放零件使其板料的利用率最高。

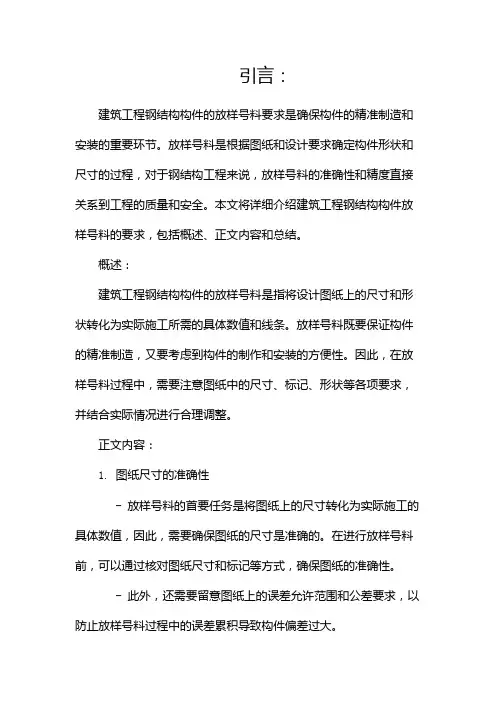

建筑工程钢结构构件放样号料要求
引言：建筑工程钢结构构件的放样号料要求是确保构件的精准制造和安装的重要环节。
放样号料是根据图纸和设计要求确定构件形状和尺寸的过程，对于钢结构工程来说，放样号料的准确性和精度直接关系到工程的质量和安全。
本文将详细介绍建筑工程钢结构构件放样号料的要求，包括概述、正文内容和总结。
概述：建筑工程钢结构构件的放样号料是指将设计图纸上的尺寸和形状转化为实际施工所需的具体数值和线条。
放样号料既要保证构件的精准制造，又要考虑到构件的制作和安装的方便性。
因此，在放样号料过程中，需要注意图纸中的尺寸、标记、形状等各项要求，并结合实际情况进行合理调整。
正文内容：1. 图纸尺寸的准确性- 放样号料的首要任务是将图纸上的尺寸转化为实际施工的具体数值，因此，需要确保图纸的尺寸是准确的。
在进行放样号料前，可以通过核对图纸尺寸和标记等方式，确保图纸的准确性。
- 此外，还需要留意图纸上的误差允许范围和公差要求，以防止放样号料过程中的误差累积导致构件偏差过大。
2. 构件形状的精确度- 在进行放样号料时，需要准确地理解和解释图纸上的构件形状要求。
构件形状的精确度直接影响到构件的拼装和安装质量。
因此，在放样号料时，要特别注意构件的曲线和拐角处的处理，确保符合设计要求。
3. 施工制作和安装的便利性- 放样号料不仅要保证构件的准确性和精度，还需要考虑到施工制作和安装的便利性。
在放样号料时，可以根据实际情况合理调整构件的尺寸和形状，以方便构件的制作和施工。
4. 材料要求的合理性- 放样号料不仅包括构件的形状和尺寸的确定，还涉及到构件所使用的材料的选择和规格。
材料的选择要合理，要考虑到构件的受力情况、承载能力和使用要求等因素。
同时，还要关注材料的供应和加工等方面，确保可以及时获取所需的材料。
5. 标志和标记的准确性- 在完成放样号料后，需要对构件进行标志和标记，以便于施工时的识别和安装。
标志和标记的准确性是确保施工的关键。
因此，在放样号料时，需要特别关注图纸上对构件的标志和标记要求，并确保其准确性和完整性。

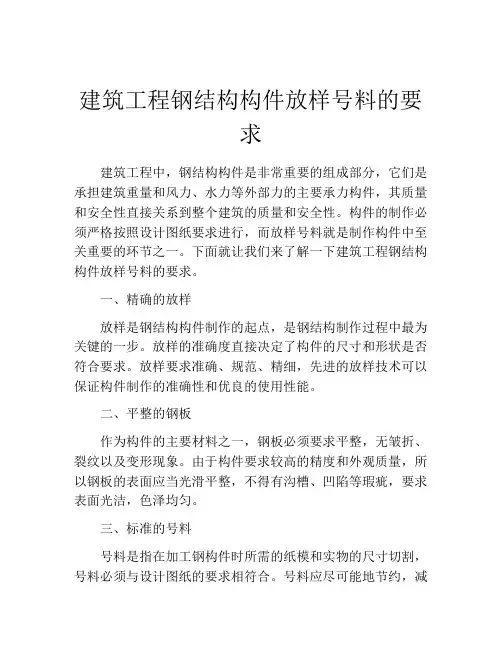

建筑工程钢结构构件放样号料的要求
建筑工程钢结构构件放样号料的要求建筑工程中，钢结构构件是非常重要的组成部分，它们是承担建筑重量和风力、水力等外部力的主要承力构件，其质量和安全性直接关系到整个建筑的质量和安全性。
构件的制作必须严格按照设计图纸要求进行，而放样号料就是制作构件中至关重要的环节之一。
下面就让我们来了解一下建筑工程钢结构构件放样号料的要求。
一、精确的放样放样是钢结构构件制作的起点，是钢结构制作过程中最为关键的一步。
放样的准确度直接决定了构件的尺寸和形状是否符合要求。
放样要求准确、规范、精细，先进的放样技术可以保证构件制作的准确性和优良的使用性能。
二、平整的钢板作为构件的主要材料之一，钢板必须要求平整，无皱折、裂纹以及变形现象。
由于构件要求较高的精度和外观质量，所以钢板的表面应当光滑平整，不得有沟槽、凹陷等瑕疵，要求表面光洁，色泽均匀。
三、标准的号料号料是指在加工钢构件时所需的纸模和实物的尺寸切割，号料必须与设计图纸的要求相符合。
号料应尽可能地节约，减少浪费，同时，材料之间应得当的嵌套排列，以满足对材料利用率的最大化要求。
四、完美的切割钢构件制作中，切割是其中的主要工序之一。
在切割过程中，必须要提供高精度切割设备和技术、精密度高、速度快、效率高、切口平整、保证每一处切口都质量稳定的要求，以保证构件尺寸和形状的准确性。
五、合理的组装在制作钢构件的过程中，组装是最后一道工序。
在组装的过程中，要求构件拼缝平整、布置紧凑、接头处应备有连接螺栓和膨胀栓并堵塞漏口。
同时，要求构件采用专门设计的防锈处理，把防腐剂喷洒在构件的表面，从而使构件在运输、存储和使用过程中不受corrosion的侵蚀。
六、安全的运输在构件的制作完成之后，运输也是一项需要注意的重要环节。
构件在运输过程中，必须使用专业的车辆运输，并采取必要的保护措施，避免构件在运输过程中受到损害。
总之，建筑工程钢结构构件放样号料的要求十分严格，任何一个环节的偏差都会对构件的制作质量产生严重的影响。
建筑工程钢结构构件放样号料要求
