发电机的并列运行及防止非同期措施
防止出现发电机非同期并列反事故措施
防止出现发电机非同期并列反事故措施发电机非同步并列反事故是指由于两台或多台发电机不同步运行所引起的故障。
这种情况下，电网电压和频率将发生不规律的波动，可能会严重损坏电网和发电机设备，甚至导致电网崩溃。
为了防止这种事故的发生，以下是一些措施：1.发电机的选择和设计：在规划和设计发电机系统时，应充分考虑发电机的容量、额定功率、功率因数等因素，确保发电机能够满足电网的需求，并与其他发电机同步工作。
2.定期维护和检查：发电机设备应定期进行维护和检查，包括清洁、润滑、紧固螺栓、电气连接等，以确保设备正常运行。
3.监控和控制系统：安装有效的监控和控制系统，可以实时监测发电机的运行状态，包括电流、电压、频率、功率因数等参数，及时发现不正常情况并采取相应措施。
4.同步器的使用：同步器是一种用于将两台或多台发电机同步运行的设备，它可以通过调节发电机的速度、电压和相位等参数，使其与电网同步。
安装同步器可以有效地避免发电机非同步并列的情况。
5.学术培训和技术培训：对于操作人员和维护人员来说，他们应具备足够的技术和专业知识，了解发电机的工作原理和操作规程，以减少操作失误和设备故障的风险。
6.增加备用发电机：在发电机运行期间，应该随时准备备用发电机，以便在主要发电机故障或非同步情况下能够及时切换，保障电网的稳定供电。
7.严格执行安全操作规程：制定并执行严格的安全操作规程，包括操作人员必须具备的资质、操作规程、应急措施等，以确保发电机的安全运行。
8.监测和报警系统：安装有效的监测和报警系统，可实时监测发电机的运行状态，并在发现异常情况时发出警报，以便及时采取相应措施。
9.及时修复和更换设备：在发现发电机存在故障或工作不良的情况时，及时进行修复或更换设备，以确保发电机能够正常工作。
通过以上措施的实施，可以有效地防止发电机非同步并列反事故的发生，确保电网的稳定供电和发电机设备的正常运行。
然而，由于每个发电机系统的特点不同，因此还需要根据具体情况采取适当的措施来保证安全。
发电机非同期并列处置方案
发电机非同期并列处置方案在电力系统中，由于各种原因，可能会出现非同步并列（非同期并联）的情况。
在这种情况下，需要通过合理的处置方案来尽可能地减少对电力系统的影响，保证电力系统的稳定性和安全性。
本文将介绍发电机非同期并列处置方案。
什么是非同步并列？非同步并列的概念与同步电机的工作原理有关。
在同步电机中，电机和电源之间必须有一定的相位差和转速差，才能够传递电能。
而在非同步并列的情况下，由于发电机的机械特性和负载的电气特性不同，可能会出现输入功率和输出功率的不平衡，导致系统失稳。
如何处置非同步并列？对于非同步并列的情况，常用的处置方案包括以下几个方面：1. 调整发电机的功率输出在非同步并列的情况下，可以通过调整发电机的功率输出，来减少对系统的影响。
具体来说，可以通过改变发电机的燃油供应、调节机械传动系统等方式，使发电机的输出功率与负载的功率相匹配，从而减少功率失衡。
2. 调整发电机的励磁电流励磁电流是控制发电机输出电压和电流的重要参数。
在非同步并列的情况下，可以通过调整发电机的励磁电流，来影响系统的功率平衡，保证系统的稳定性和安全性。
3. 使用降低发电机输出电压的装置在非同步并列的情况下，使用降低发电机输出电压的装置，可以减少发电机的输出功率和负载的功率之间的差异。
常用的降压装置包括阻性负载、晶闸管调节器等。
这些装置可以在不影响系统稳定性和安全性的情况下，有效地解决功率不平衡问题。
4. 防止负载扰动对发电机的影响在非同步并列的情况下，负载扰动可能会导致系统失稳。
为此，可以采取以下措施来防止负载扰动对发电机的影响：•合理安排负载的使用时间和使用方式，避免短时间内突然加大负载的情况。
•使用稳定性好的负载设备，尽可能减少负载的紊乱和不规律的情况。
•采取积极的控制和调节措施，对负载扰动进行有效控制。
结论在电力系统中，非同步并列是不可避免的情况。
为了保证系统的稳定性和安全性，需要采取合理的处置方案。
本文介绍了调整发电机的功率输出、调整发电机的励磁电流、使用降低发电机输出电压的装置和防止负载扰动对发电机的影响等几种非同步并列的处置方案。
发电机非同期并列分析与预防措施
发电机非同期并列分析与预防措施分析了发电机非同期并列的危害、原因及相关的防范措施，最后指出了一旦发生非同期并列运行人员的处理方法。
标签：非同期并列；相位；防范措施；处理方法1 发电机非同期并列的危害当把启动中的发电机在其相位、电压、频率与系统的相位、电压、频率存在较大差异的情况下，由人为操作或借助于自动准同期装置将带励磁的发电机投入系统，就叫非同期并列。
非同期并列是发电厂电气恶性事故之一。
并列瞬间，将发生巨大的电流冲击，使机组发生强烈振动，发出鸣声，DCS画面上会显示：发电机各参数颜色由黄变红，由红变黄剧烈变化。
严重的非同期并列可产生20-30倍额定电流的冲击，此电流下产生的电动力和发热是发电机及所连接的电气设备不能承受的。
会造成发电机定子绕组变形、扭弯、绝缘崩裂、定子绕组并头套熔化，甚至将定子绕组烧毁。
其次，将使原动机、发电机大轴产生危险的机械应力和疲劳损失，危及设备寿命。
2 非同期并列原因分析造成发电机非同期并列的主要原因有：①发电机出口同期PT在大、小修后，拆接线造成同期PT接线错误或极性接反；②微机自动准同期装置在检修后电压接线错误或保护装置定值与最新整定通知单不一致；③微机自动准同期装置故障或调速系统不稳定，造成转速波动大，可能造成在转速急剧变化时合闸；④发电机、变压器组内外接线变更或改动一次回路、更改走向或更换电缆后，没有进行定相试验，即进行并网操作造成非同期并列；⑤并列操作采用手动准同期操作时，误投入同期解除按钮，解除了同期继电器TJJ触点对并列开关合闸回路的闭锁，造成发电机与系统电压在任意角度下合闸；⑥手动准同期并列时同步表指针卡涩，操作人员看见指针指向同步点不动，就盲目并网操作，经验不足造成非同期并列；⑦机组并网前，并列开关控制回路发生直流接地，没有及时处理，当再发生一点接地时，可能造成开关误合闸。
3 非同期并列预防措施为了防止非同期并列，发电机并列时必须满足：发电机频率与系统频率相同，不超过额定频率的0.2%；发电机电压与系统电压相等，最大相差不大于5%；发电机电压与系统电压相位相同，相位差不大于5°；相序一致。
发电机常见故障及措施
发电机在运行中会不断受到振动、发热、电晕等各种机械力与电磁力的作用，加之由于设计、制造、运行管理以及系统故障等原因，常常引起发电机温度升高、转子绕组接地、定子绕组绝缘损坏、励磁机碳刷打火、发电机过负载等故障，同步发电机运行中常见的一些故障分析如下。
发电机常见故障及措施2．1 发电机非同期并列发电机用准同期法并列时，应满足电压、周波、相位相同这3个条件，如果由于操作不当或其它原因，并列时没有满足这3个条件，发电机就会非同期并列，它可能使发电机损坏，并对系统造成强烈的冲击，因此应注意防止此类故障的发生。
当待并发电机与系统的电压不相同，其间存有电压差，在并列时就会产生一定的冲击电流。
一般当电压相差在±10%以内时，冲击电流不太大，对发电机也没有什么危险。
如果并列时电压相差较多，特别是大容量电机并列时，如果其电压远低于系统电压，那么在并列时除了产生很大的电流冲击外，还会使系统电压下降，可能使事故扩大。
一般在并列时，应使待并发电机的电压稍高于系统电压。
如果待并发电机电压与系统电压的相位不同，并列时引起的冲击电流将产生同期力矩，使待并发电机立刻牵入同步。
如果相位差在土300以内时，产生的冲击电流与同期力矩不会造成严重影响。
如果相位差很大时，冲击电流与同期力矩将很大，可能达到三相短路电流的2倍，它将使定子线棒与转轴受到一个很大的冲击应力，可能造成定子端部绕组严重变形，联轴器螺栓被剪断等严重后果。
为防止非同期并列，有些厂在手动准同期装置中加装了电压差检查装置与相角闭锁装置，以保证在并列时电差、相角差不超过允许值。
2．2 发电机温度升高(1)定子线圈温度与进风温度正常，而转子温度异常升高，这时可能是转子温度表失灵，应作检查。
发电机三相负荷不平衡超过允许值时，也会使转子温度升高，此时应立即降低负荷，并设法调整系统已减少三相负荷的不平衡度，使转子温度降到允许范围之内。
(2)转子温度与进风温度正常，而定子温度异常升高，可能是定子温度表失灵。

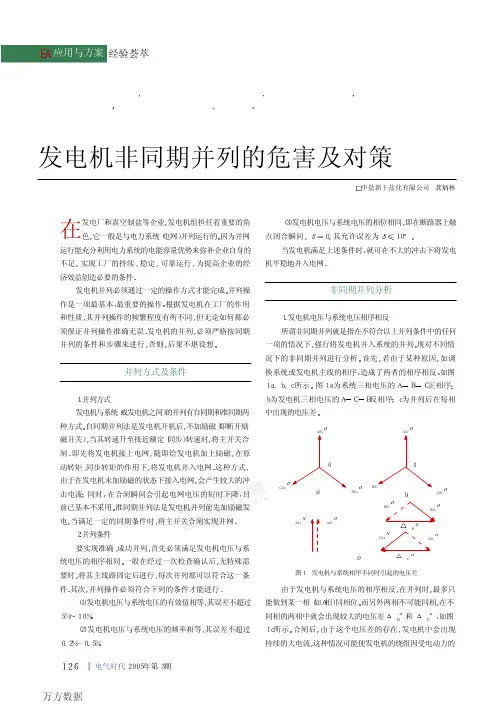

发电机非同期并列的危害及对策
电气时代 ２００５ 年第 ３ 期 ｜ １ ２ ７
万方数据
ＥＡｄｓ
ＥＡｄｆ
０
０
Ｅ
Ｃｄｓ
ａ）
Ｅ Ａｄｓ
ＥＡｄｆ
ＥＢｄｓ
ＥＢｄｆ ＥＢｄｆ
ＥＣｄｓ
ｂ）
Ｅ Ｃｄｆ
Ｅ Ｂｄｓຫໍສະໝຸດ ＥＢ ＥＣｄｆｃ）
Ｅ Ｃ
图１ 发电机与系统相序不同时引起的电压差
由于发电机与系统电压的相序相反 在并列时 最多只 能做到某一相（如Ａ相）同相位 而另外两相不可能同相 在不 同相的两相中就会出现较大的电压差 ＥＢ 和 ＥＣ 如图 １ｃ所示 合闸后 由于这个电压差的存在 发电机中会出现 持续的大电流 这种情况可能使发电机的绕组因受电动力的
Ｉ
Ｅｄｆ
Ｅｄｓ
ｊＸｄｆ
可见 冲击电流的大小与电压差成正比 其周期分量为
无功性质的分量 即电压高的一方向电压低的一方输送无功
功率
３．发电机电压与系统电压相位不相同
如图 ３所示 Ｅｄｆ 与Ｅｄｓ 的夹角
为 在此确定Ｅｄｓ
Ｅｄｆ
Ｅｄ 则
Ｅｄｆ
Ｕ ２Ｅｄｓｉｎ ／ ２ 这种情况下 冲
击电流 Ｉ Ｕ／ Ｘｄｆ
此时 并网冲击电流
式中 Ｅｄｆ
Ｉ
Ｅｄｆ
Ｅｄｓ
ｊ（Ｘｄｆ
Ｘｆｓ Ｘｄｓ ）
发电机直轴次暂态电势
Ｅｄｓ
系统等效发电机直轴次暂态电势
Ｘｄｆ Ｘｄｓ Ｘｆｓ
发电机直轴次暂态电抗 系统等效发电机直轴次暂态电抗 系统和发电机间的联系电抗
如发电机并列于无穷大电网时 Ｘｆｓ Ｘｄｓ ０ 则
１ ２ ６ ｜ 电气时代２００５年第３期
万方数据
经验荟萃 EA 应用与方案

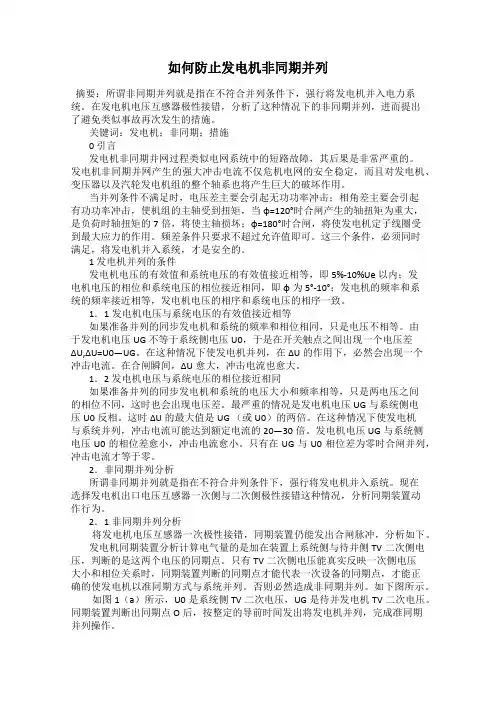

如何防止发电机非同期并列
如何防止发电机非同期并列摘要：所谓非同期并列就是指在不符合并列条件下，强行将发电机并入电力系统。
在发电机电压互感器极性接错，分析了这种情况下的非同期并列，进而提出了避免类似事故再次发生的措施。
关键词：发电机；非同期；措施0 引言发电机非同期并网过程类似电网系统中的短路故障，其后果是非常严重的。
发电机非同期并网产生的强大冲击电流不仅危机电网的安全稳定，而且对发电机、变压器以及汽轮发电机组的整个轴系也将产生巨大的破坏作用。
当并列条件不满足时，电压差主要会引起无功功率冲击；相角差主要会引起有功功率冲击，使机组的主轴受到扭矩，当φ=120°时合闸产生的轴扭矩为重大，是负荷时轴扭矩的7倍，将使主轴损坏；φ=180°时合闸，将使发电机定子线圈受到最大应力的作用。
频差条件只要求不超过允许值即可。
这三个条件，必须同时满足，将发电机并入系统，才是安全的。
1 发电机并列的条件发电机电压的有效值和系统电压的有效值接近相等，即5%-10%Ue以内；发电机电压的相位和系统电压的相位接近相同，即φ为5°-10°；发电机的频率和系统的频率接近相等，发电机电压的相序和系统电压的相序一致。
1．1发电机电压与系统电压的有效值接近相等如果准备并列的同步发电机和系统的频率和相位相同，只是电压不相等。
由于发电机电压UG不等于系统侧电压U0，于是在开关触点之间出现一个电压差ΔU,ΔU=U0—UG。
在这种情况下使发电机并列，在ΔU的作用下，必然会出现一个冲击电流。
在合闸瞬间，ΔU愈大，冲击电流也愈大。
1．2 发电机电压与系统电压的相位接近相同如果准备并列的同步发电机和系统的电压大小和频率相等，只是两电压之间的相位不同，这时也会出现电压差。
最严重的情况是发电机电压UG与系统侧电压U0反相。
这时ΔU的最大值是UG （或U0）的两倍。
在这种情况下使发电机与系统并列，冲击电流可能达到额定电流的20—30倍。
发电机电压UG与系统侧电压U0的相位差愈小，冲击电流愈小。
发电机非同期并列事故分析及对策研究
发电机非同期并列事故分析及对策研究摘要：发电机并网是发电厂的重大操作，本文从发电机并列条件出发，对非同期并列事故进行粗略分析，并重点提出了处理措施及预防措施，以确保发电厂的运行安全。
关键词：发电机；非同期并列；相位发电机并列是通过发电机出口断路器进行合闸，把发电机和电网联接起来，让电能源源不断地输送出去。
发电机并网必须满足三个条件:发电机频率、电压、相位必须与电网频率、电压、相位保持一致。
不满足三个条件下的并列称为非同期并列，非同期并列对电网和发电机造成的危害很大，应尽量避免。
1发电机与系统并列方式发电机与系统并列有准同期并列和自同期并列2种方式。
准同期并列是经常采用的方式,在发电机正常并列时使用。
准同期又分为自动准同期和手动准同期2种方式。
大中型发电机现在都采用自动准同期方式,手动准同期只在自动准同期装置发生故障和检修时使用。
自同期并列方式由于对机组本身和系统影响大, 一般只在一些小型发电机并列时使用。
1.1准同期并列方式准同期并列方式是在发电机并列前已加励磁,当发电机的频率、电压、相位与运行系统的频率、电压、相位近似相等时,将发电机出口断路器合闸,完成并列操作。
这种操作的优点是并列瞬间冲击电流小,对系统电压影响很小。
缺点是并列操作较麻烦,并列时间较长,如果手动并列合闸时机不准确,容易发生非同期并列事故。
目前设备的自动化程度有了很大的提高, 一般都采用自动准同期并列,发生非同期并列事故的几率很小。
1.2自同期并列方式自同期并列是当发电机的转速接近系统同步转速,将发电机投入系统并列,然后再给发电机加励磁,由系统将发电机拖入同步。
自同期并列是先并列,再同期, 并列时间快。
特别是在系统事故需要紧急投入备用机组时,减少并列的时间更为重要。
缺点是不加励磁的发电机并入系统时会产生较大的冲击电流,从系统吸收大量的无功,引起机组振动和系统电压下降。
因此,自同期并列一般只在小容量的机组并列时使用。
2非同期并列的处理及预防措施分析2.1处理措施发电机一旦发生非同期并列事故，可适具体情况进行相应处理，具体如下：若发电机已并入电网且无剧烈振动及冲击，并呈渐趋平稳状况，应立即全面检查发电机，若不存在异常状况，则发电机可继续运行；若引起发变组跳闸，应立即对保护动作情况进行严格检查，对发变组进行全面检查及试验，视具体情况决定是否重新并网；若机组产生强大的冲击电流及振动，且情况无衰减态势，应立即停止发电机运作，并对机组进行全面检查。
防止发电机非同期并列方法
如何防止发电机非同期并列发电厂的发电机并网操作是一项非常重要的操作，也是一项经常进行的操作。
而发电机是发电厂最重要、最昂贵的三大主机之一，并网操作必须小心谨慎，如果考虑不周、检查不到位、操作不当，都会发生非同期并列，发电机非同期并网过程类似电网系统中的短路故障，其后果是非常严重的。
发电机非同期并网产生的强大冲击电流不仅危及电网的安全稳定，而且对并网发电机组、主变压器以及汽轮发电机组的整个轴系也将产生巨大的破坏作用。
冲击电流对发电机定子端部绕组将产生强大的应力，电磁转矩则对轴系统产生强大的扭应力，轴系扭振形成疲劳损耗，缩短有效使用寿命，重则大轴即时断裂。
既然非同期并列有这么大危害，必须采取措施来避免，首先我们来分析一下造成非同期并列的原因：1)运行人员操作不当造成的非同期并列。
有些运行人员总认为并网是一项很熟练的操作，就不严格执行操作票制度，领导也麻痹大意，不认真审核，同期控制开关忘合或打错位置，造成非同期并网。
2)交流电压回路、同期回路有问题（包括电压互感器的一、二次接线错误）。
我们知道准同期并网必须依靠同期检查装置来判断是否满足同期条件，而同期检查装置测量的都是电压互感器的二次电压，如果互感器的接线错误、交流电压回路和同期回路有问题，同期检查装置就会发生错误的判断，造成非同期并网。
3)直流系统接地、主开关控制回路故障。
主开关控制回路发生两点接地及其他一些故障，会使合闸回路自己接通，在发电机起动过程中给上控制电源就会造成非同期并网。
4)同期检查继电器、自动准同期装置故障，我们就无法判断它们的真实性和准确性，不能进行并网。
5)主开关机械故障合闸速度慢，当同期装置确认同期发出合闸命令，而主开关合闸速度慢就会错过同期的时间，造成非同期并网。
上述原因在实际运行中都是发生过的，针对这些原因，我们采取以下一些措施来防止非同期并网：1)操作时，严格执行并网操作票制度，杜绝由于运行人员操作错误而造成的事故。
2)同期继电器、整步表和自动准同期装置应定期校验，以保证它们的完好性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机的并列运行及防止非同期措施
同步发电机投人电力系统并列运行的操作，或者，电力系统解列的两部分进行并列运行的操作，被称为并列或同期操作。
随着负荷的波动，电力系统中发电机运行的台数也经常要变化。
因此，同步发电机的并列操作是电厂的一项重要操作，另外，当系统发生事故时，也常要求将备用发电机组迅速投入电网运行。
可见，在电力系统运行中并列操作是较为频繁的。
电力系统的容量在不断增大，同发电机的单机容量也越来越大，大型机组不恰当的并列操作将导致严重后果。
因此，对同步发电机的并列操作进行研究，提高并列操作的准确度和可靠性，对于系统的可靠运行具有很大的现实意义。
1电力系统并网的两种情况和发电机并列方法分类
2 发电机并列运行的条件
3 发电机手动准同期并列时的操作
4 发电机并列时不准合闸情况
5非同期并列的原因及其带来的危害
6防止非同期并列的措施
7结语
参考文献。
