室内游泳池循环水处理工程设计方案(优.选)

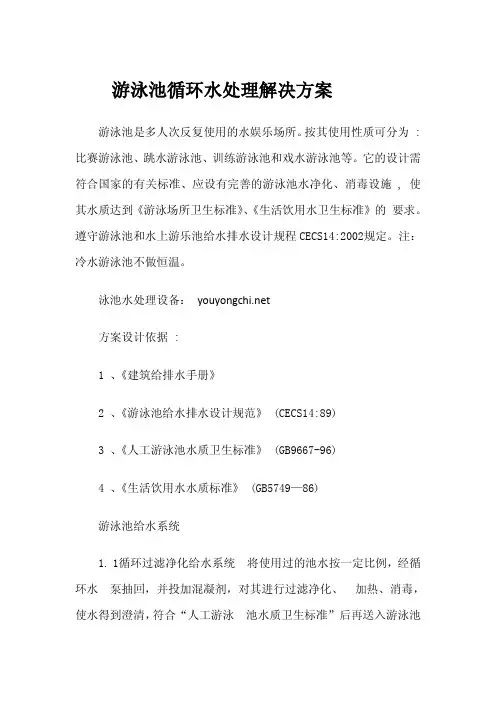

游泳池循环水处理解决方案
游泳池循环水处理解决方案游泳池是多人次反复使用的水娱乐场所。
按其使用性质可分为:比赛游泳池、跳水游泳池、训练游泳池和戏水游泳池等。
它的设计需符合国家的有关标准、应设有完善的游泳池水净化、消毒设施,使其水质达到《游泳场所卫生标准》、《生活饮用水卫生标准》的要求。
遵守游泳池和水上游乐池给水排水设计规程CECS14:2002规定。
注：冷水游泳池不做恒温。
泳池水处理设备：方案设计依据:1、《建筑给排水手册》2、《游泳池给水排水设计规范》(CECS14:89)3、《人工游泳池水质卫生标准》(GB9667-96)4、《生活饮用水水质标准》(GB5749—86)游泳池给水系统1.1循环过滤净化给水系统将使用过的池水按一定比例，经循环水泵抽回，并投加混凝剂，对其进行过滤净化、加热、消毒，使水得到澄清，符合“人工游泳池水质卫生标准”后再送入游泳池重复使用。
此给水系统应用较为普遍。
1.2直流过滤净化给水系统按计算所需的水量，从河流、湖泊、水库中直接取水，经过滤净化、消毒，使水质达到“人工游泳池水质卫生标准”，将该新鲜水连续不断送人游泳池内，再将同样量的使用过的池水，连续不断的排出游泳池外，使泳池水保持符合要求的水质。
此系统要求当地有充沛的天然水源，收在夏季使用的露天游泳池使用较多。
1.3直接给水系统将符合“人工游泳池水质卫生标准”的水，连续不断的按计算所需的水量送入泳池内，再将同样量使用过的池水排出游泳池，使泳池水保持符合要求的水质。
该系统适用于泉水、温泉水及地热水等天然水源充沛的地区，使用实例较少。
1.4定期换水给水系统每隔一定时问将池水全部泄空，再重新充满新鲜水，或每天排出一部分使用过的池水，补充所排出的水量的新鲱水以供使用。
该系统池水污染严重且浪费水资源，规范已不推荐采用。
游泳池水的循环方式2.1顺流式循环全部循环水量由泳池的端壁或侧壁的中部或上部送入池内，由游泳池底部全部流出回水。
此方式能满足布水均匀要求，但池底易沉积污物，设计中还应使水流等行程以防止短流。
游泳池水处理设计方案
游泳池水处理设计方案游泳池水处理设计方案项目背景随着人们生活水平的提高，游泳不仅仅是一项运动，更成为健身和娱乐的一种方式。
因此，游泳池也越来越普遍。
然而，游泳池中的水质是维持游泳场所的关键因素之一。
因此，设计一个高效的游泳池水处理系统是非常重要的。
设计目标1. 保持游泳池水质的清洁和健康。
2. 降低水处理系统的能耗和维护成本。
3. 提高系统的自动化程度，减少人工操作。
4. 减少化学药剂的使用，对环境友好。
系统设计方案1. 过滤系统设计一个自动化的过滤系统，包括颗粒物过滤器和活性炭过滤器。
颗粒物过滤器能够有效地去除池水中的悬浮物和大颗粒污染物，而活性炭过滤器则能够去除池水中的有机物和异味物质。
这些过滤器应该定期进行清洗和更换，以确保过滤效果。
2. 消毒系统传统的游泳池水处理方法是使用氯化物进行消毒，但由于其对人体健康和环境造成的潜在危害，一些新型的消毒方法也被广泛采用。
其中一个是紫外线消毒系统，利用紫外线杀死水中的细菌和病毒，而不需使用化学药剂。
另一种方法是使用臭氧氧化，臭氧能够有效地去除水中的有机物和异味物质，同时具有杀菌效果。
这些新型消毒系统能够更好地保护游泳者的健康，对水质的处理效果也更好。
3. 水循环系统设计一个高效的水循环系统，包括水泵和水循环管道。
水泵应选择能够提供足够流量和压力的型号，并根据实际需求进行调节。
水循环管道应设计合理，使得水能够均匀地循环，保持水质的均一性。
4. 自动监控和控制系统设计一个自动监控和控制系统，能够实时监测游泳池中水质的各项指标，如PH值、余氯含量、水温等，并根据设定的阈值进行自动调节。
同时，也可以设置报警功能，当水质超出安全范围时及时提醒操作人员。
总结游泳池水处理设计方案主要包括过滤系统、消毒系统、水循环系统和自动监控和控制系统。
这些系统的设计需要根据实际情况进行调整和完善，以确保游泳池水质的清洁和健康，同时也减少能耗和维护成本。

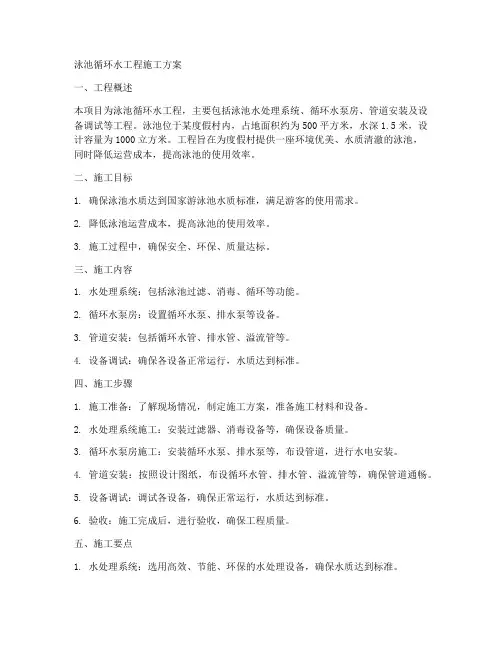

泳池循环水工程施工方案
泳池循环水工程施工方案一、工程概述本项目为泳池循环水工程，主要包括泳池水处理系统、循环水泵房、管道安装及设备调试等工程。
泳池位于某度假村内，占地面积约为500平方米，水深1.5米，设计容量为1000立方米。
工程旨在为度假村提供一座环境优美、水质清澈的泳池，同时降低运营成本，提高泳池的使用效率。
二、施工目标1. 确保泳池水质达到国家游泳池水质标准，满足游客的使用需求。
2. 降低泳池运营成本，提高泳池的使用效率。
3. 施工过程中，确保安全、环保、质量达标。
三、施工内容1. 水处理系统：包括泳池过滤、消毒、循环等功能。
2. 循环水泵房：设置循环水泵、排水泵等设备。
3. 管道安装：包括循环水管、排水管、溢流管等。
4. 设备调试：确保各设备正常运行，水质达到标准。
四、施工步骤1. 施工准备：了解现场情况，制定施工方案，准备施工材料和设备。
2. 水处理系统施工：安装过滤器、消毒设备等，确保设备质量。
3. 循环水泵房施工：安装循环水泵、排水泵等，布设管道，进行水电安装。
4. 管道安装：按照设计图纸，布设循环水管、排水管、溢流管等，确保管道通畅。
5. 设备调试：调试各设备，确保正常运行，水质达到标准。
6. 验收：施工完成后，进行验收，确保工程质量。
五、施工要点1. 水处理系统：选用高效、节能、环保的水处理设备，确保水质达到标准。
2. 循环水泵房：合理布局设备，确保水泵房的空间利用率。
3. 管道安装：注意管道的布设走向，避免交叉冲突，确保管道通畅。
4. 设备调试：调试过程中，注意观察设备运行情况，发现问题及时解决。
六、施工期限本工程预计施工期限为30天。
七、质量保证1. 施工过程中，严格按照国家相关标准进行施工。
2. 选用优质材料，确保工程质量。
3. 施工完成后，进行验收，确保工程质量达到预期目标。
八、安全环保1. 施工过程中，严格遵守安全操作规程，确保施工安全。
2. 做好施工现场的环保工作，减少施工对环境的影响。
整体泳池处理工程设计方案
整体泳池处理工程设计方案一、项目概述本项目为整体泳池处理工程，主要包括泳池给水排水系统、泳池水处理系统、泳池辅助设施等。
泳池位于上海市嘉定区南翔镇JDC2-0203单元13-02、16-01地块新建住宅项目中，用地面积为61152.00平方米。
本项目旨在为用户提供一个安全、舒适、环保的游泳环境。
二、设计原则1. 符合国家及行业相关标准，确保泳池设施的安全性、可靠性和环保性。
2. 充分考虑泳池使用功能和周边环境，提高泳池的整体品质。
3. 采用先进的水处理技术，确保泳池水质达到卫生标准。
4. 节能环保，降低运行成本。
三、设计内容1. 泳池给水排水系统（1）给水系统：采用地下水源，通过水泵房内的水泵将水源输送到泳池。
（2）排水系统：泳池排水通过排水管道汇集至排水井，再通过水泵房内的水泵排至附近污水管网。
2. 泳池水处理系统（1）过滤系统：采用UPVC材质的过滤管道，配备高效过滤器，确保泳池水质清澈。
（2）消毒系统：采用氯消毒方式，通过计量泵投加氯气，保持泳池水质卫生。
（3）水温调节系统：根据泳池使用需求，采用太阳能加热系统或电加热系统，确保泳池水温适宜。
（4）水质监测系统：实时监测泳池水质指标，包括PH值、余氯、浊度等，确保水质达到卫生标准。
3. 泳池辅助设施（1）更衣室、淋浴间：提供给用户方便的更衣和淋浴设施。
（2）休息区：设置舒适的休息区域，供用户在泳池使用过程中休息。
（3）救生员观察台：配备救生员观察台，确保泳池安全。
（4）泳池照明系统：采用节能环保的照明设备，满足泳池照明需求。
四、施工及验收1. 施工过程中，严格遵循国家及行业相关标准，确保施工质量。
2. 施工完成后，进行验收，包括泳池设施的安全性、可靠性和环保性等方面的检查。
3. 验收合格后，交付使用。
五、运行维护1. 定期对泳池设施进行检查、维护，确保泳池设施的正常运行。
2. 定期对泳池水质进行监测、处理，确保泳池水质达到卫生标准。
3. 对泳池设施进行定期清洁、消毒，提高泳池的使用寿命。
游泳池循环水处理设计方案书
泳池循环水处理设计方案一、标准泳池循环水的基本参数标准游泳池长50米，宽21米，奥运会世界锦标赛要求宽25米，另外还有长度只有一半即25米的游泳池称为短池。
水深大于1.8米。
有8个泳道，每道宽2.5米，边道另加0.5米，两泳道间有分道线，分道线用浮标线分挂在池壁两端，池壁内设挂线勾，池底和池端壁应设泳道中心线，为深色标志线。
出发台应居中设在每泳道中心线上，台面50厘米×50厘米。
台面临水面前缘应高出水面50至70厘米，台面倾向水面不应超过10度。
游泳池的池岸宽一般出发台端不小于5米，其余池岸不小于3米。
正式比赛池，出发台池岸宽不小于10米，其他岸宽不小于5米。
本方案按长50m，宽25m，深2m的池体进行设计。
二、泳池循环水设计依据CECS14：2002 游泳池和水上游乐池给水排水设计规程GB/T13922.1—92水处理设备性能试验总则GB/T3922.3—92水处理设备性能试验设备JB2932—86水处理设备制造技术条件ZBJ98003—87水处理设备油漆、包装技术条件ZBJ98004—87水处理设备原材料入厂检验CJ/T43-1999水处理用石英砂滤料GBJ87-85工业企业噪声控制设计规范GB150-1998钢制压力容器JB/T2932-1999水处理设备制造技术条件JB/T74-94管路法兰技术条件JB/T74-94管路法兰类型JB/T81-94凸面板式平焊钢制法兰三、泳池循环水设计指导思想1. 本系统主要特点a. 本方案采用逆流式循环、全自动水质监控、全自动次氯酸钠溶液投加消毒系统，全自动运行；b. 为节省投资，同时能满足夏季高峰使用，游泳池循环时间采用6小时；c. 为减少维护费用、延长系统使用寿命，所有设备和管道接触池水的部分全部采用非金属防腐蚀材料。
2. 本设计贯彻执行国家现行的工程建设设计规范标准，即《建筑给水排水设计规范》(GBJ15-88) 和《游泳池给水排水设计规范》(CECS 14:2008)。
游泳池水处理设计方案

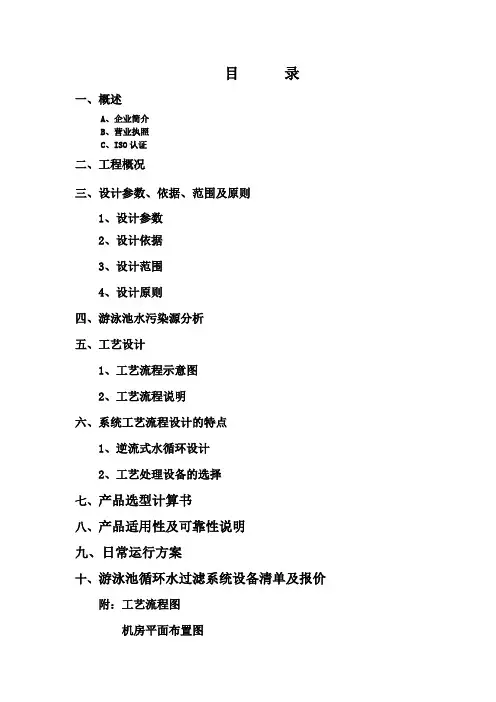

目录一、概述A、企业简介B、营业执照C、ISO认证二、工程概况三、设计参数、依据、范围及原则1、设计参数2、设计依据3、设计范围4、设计原则四、游泳池水污染源分析五、工艺设计1、工艺流程示意图2、工艺流程说明六、系统工艺流程设计的特点1、逆流式水循环设计2、工艺处理设备的选择七、产品选型计算书八、产品适用性及可靠性说明九、日常运行方案十、游泳池循环水过滤系统设备清单及报价附：工艺流程图机房平面布置图一、概述随着人民生活水平的提高和体育健身事业的发展以及高档住宅小区和宾馆的建设，游泳池(馆)已成为人民文化生活和城市建设的重要组成部分。
为节约用水，保证泳池水质符合国家卫生标准，保证游泳爱好者的身心健康，设置游泳池循环水处理设备已被列入游泳池(馆)建设的必备项目。
我公司本着投资少、保质量、讲信誉的原则，设计了游泳池水处理工艺。
水质达到国家颁布的《游泳池场所卫生标准》。
我国过去游泳池循环水设备一般采用国产钢制过滤器，设备体积大、设计流量小、占地面积大、防腐性能差、成本高、进出水管采用钢管、因加氯腐蚀生锈，池水被锈水污染，反冲洗时间长，浪费水源。
由于以上缺点，为此我公司引进了国外先进的游泳池循环水处理设备。
二、工程概况技术文件完全按业主要求编制，重点体现了以下几点技术要求：1、本游泳池的数量、布置和使用功能要求：本游泳池为非标准室内恒温游泳池。
2、游泳池水处理系统工艺和设备材料的要求：2.1、循环方式：池水均采用逆流式循环布水方式，全部循环水量由池壁送入池中，由游泳池周边或两侧边的上缘溢流回水的方式。
池水初次给水、补水均采用市政自来水，补水可利用均衡池的液位控制进行自动补水。
2.2、循环水泵2.2.1、循环水泵采用澳洲“雷达”牌产品。
2.2.2、循环水泵为共轴式端离心泵，涡型石墨壳体、不锈钢轴、机械密封，转速为1450rpm。
2.2.3、水泵的流量不得小于池水净化循环流量，水泵的扬程不得小于用水设施的几何高度和管道（管件、阀门、毛发聚集器等）、设备（过滤器等）、附配件（给水口、回水口）等水头损失流出水头之和。
游泳池水处理施工方案
游泳池水处理施工方案一、设备选择与采购根据游泳池的规模、使用频率和水质要求，选择适宜的循环水泵、过滤器和消毒设备。
确保所采购设备符合国家相关标准和规定，优先选择节能、环保型产品。
与设备供应商签订采购合同，明确设备规格、数量、价格及售后服务等条款。
二、管道设计与铺设设计合理的循环管道系统，确保游泳池各区域水能均匀流动，无死角。
选择合适的管道材质，如UPVC、PPR等，确保管道耐腐蚀、耐老化。
按照设计图纸进行管道铺设，确保管道连接牢固、无泄漏。
三、过滤与消毒系统根据游泳池的水质标准和流量，选用合适型号的过滤器，并定期更换滤芯。
选用高效、安全的消毒设备，如臭氧发生器、紫外线消毒器等，确保游泳池水质的卫生安全。
定期检测游泳池水的细菌、病毒等指标，及时调整消毒设备的工作参数。
四、酸碱平衡调节定期检查游泳池水的pH值和碱度，确保水质处于适宜的酸碱平衡状态。
使用合适的酸碱调节剂，如氢氧化钠、盐酸等，对游泳池水进行调节。
注意控制酸碱调节剂的投放量，避免对水质产生负面影响。
五、循环系统安装按照设计图纸进行循环系统的安装，包括水泵、过滤器、消毒设备等。
确保循环系统各部件安装牢固、连接可靠，无渗漏现象。
安装完毕后进行试运行，检查循环系统的工作状态是否正常。
六、隔油与除污措施在游泳池的进水口设置隔油装置，防止油污进入循环系统。
定期清理游泳池底部的沉积物和污物，保持水质清洁。
对于大型游泳池，可考虑设置自动除污设备，提高清洁效率。
七、系统调试与测试在所有设备安装完毕后，对整个水处理系统进行调试，确保各部件协同工作正常。
对游泳池水进行全面检测，包括pH值、碱度、细菌等指标，确保水质符合标准要求。
根据测试结果调整设备的运行参数和工作模式，使水处理系统达到最佳工作状态。
八、后期维护与保养定期对循环系统中的设备进行检查和维护，如清洗过滤器、检查管道连接等。
定期更换设备易损件和耗材，如滤芯、密封件等。
建立完善的维护保养记录，记录设备的维修和更换情况，以便及时发现问题并进行处理。
游泳池循环水处理设计方案
游泳池循环水处理设计方案1. 引言游泳池循环水处理是保持游泳池水清洁、卫生的重要环节。
一个有效的循环水处理系统可以有效去除污染物、杀菌消毒、调节水质，并保持水的舒适度和适宜性。
本文将介绍一个游泳池循环水处理设计方案，旨在提供清晰的设计思路和操作方法。
2. 循环水处理系统概述循环水处理系统主要由过滤系统、消毒系统、化学品投加系统和自动控制系统组成。
2.1 过滤系统过滤系统是游泳池循环水处理的核心环节。
其主要功能是去除水中的悬浮物、沉积物和微生物等污染物。
常见的过滤系统包括砂滤器和碳滤器。
具体设计参数应根据游泳池的水量、水质和使用情况来确定。
2.2 消毒系统消毒系统是确保游泳池水质符合卫生标准的重要环节。
常见的消毒方法包括氯化物消毒、臭氧消毒和紫外线消毒。
设计消毒系统时，需要考虑水的流量、消毒剂的投加量和消毒剂的浓度控制等因素。
2.3 化学品投加系统化学品投加系统主要用于调节游泳池水的pH值、硬度和碱度等参数，以保持水质的平衡和稳定。
常见的化学品包括pH调节剂、防藻剂和抗菌剂等。
在设计时，需要考虑化学品的投加量和投加方式。
2.4 自动控制系统自动控制系统是游泳池循环水处理的智能化管理系统，可以实现对循环水处理系统各个部分的监测和控制。
它可以根据水质参数的变化，自动调整过滤、消毒和化学品投加的操作。
通过自动控制系统，可以提高系统的稳定性和效率，减少人工干预的频率。
3. 设计流程3.1 确定水质标准根据游泳池的使用情况和卫生标准，确定游泳池水质的要求。
这些要求通常包括游泳池水的清澈度、无异味、无色泽和微生物指标等。
3.2 计算水质参数根据游泳池的容积和使用情况，计算出循环水处理系统的设计参数，包括水的流量、过滤系统的尺寸、消毒剂的投加量等。
3.3 选择设备和化学品根据设计参数，选择合适的过滤器、消毒器、化学品投加器和自动控制系统等设备。
确保设备的性能符合设计要求，并具备良好的可靠性和稳定性。
3.4 设计循环水处理系统根据选定的设备，进行循环水处理系统的细节设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内游泳池循环水处理工程设计方案
一、设计依据
1、《游泳池和水上游乐池给水排水设计规程》CECS14：2002
2、《建筑给排水施工质量验收规范》
3、《硬质UPVC管道施工及验收规范》
二、设计工艺
泳池循环水处理采用河道推进循环方式，在泳池一端池壁水面以下处设回水口，另一池底设排水口，泳池水从排水口进入设备，经设备处理后通过进水管进入泳池。
水处理工艺为：泳池水经排水管道进入水处理系统，经水处理系统对池水进行处理消毒后流回游泳池。
三：设计参数
A：游泳池的设计
1、游泳池水处理总量：面积为25m×16.5m水深1.4m~1.8m；平均水深为1.71m则总水量约为：705 m3
2、循环周期：7.84h
3、循环流量：90m3/h
本设计选用五套ASTRALPOOL KEOPS一体化设备并行
B：戏水池设计
1、戏水池水处理总量：面积为15m×5m水深0.5m；则总水量约为：30m3
2、循环周期：2h
3、循环流量：15m3/h
本设计选用一套ASTRALPOOL KEOPS一体化设备
四、设备报价
A：游泳池16.5x25
系统运营成本核算：
装机容量：循环过滤水泵：1.0 KW
B：戏水池12x5
系统运营成本核算：
装机容量：循环过滤水泵：1.0 KW
五：工程总费用
游泳池+戏水池：325132.7
附件一：一体化设备配置清单
盒、多项阀
处理量18000L/h
工作压力2Kg/Cm2
滤速50m3/h/m2
过滤面积0.36m2
接口尺寸 1.5'
水泵220v 18m3/h H=8m
电源230V II
流量控制1个Top型多项阀
1.一体化无机房设计减少土建工程量,大大缩短施工周期.
2.超大体积一次注塑成型的外壳, KEOPS在欧洲是唯一一家拥有这样生产线的公司, 亚洲绝无第二家,因此能提供最优性价比的产品
3.一体式设计完美结合传统外循环过滤系统，集过滤,加药,监控于一体
4.独特的时钟设定器集成在控制盒内,方便用户设定,提供最舒适的泳池生活.没有日后维护的后顾之忧.时钟控制器可以根据客户预先设定要求,定时自动进行过滤,加药,保证水质的纯净安全.
5.通过TUV认证
6.先进的注塑外壳工艺介绍
低铸模压力(14-41BAR)200-600PSI
使用热传导效率高的铝模大面积部件在低吨位的机器上可一次成型部件厚度可加工到(3-12MM)
7.一次注塑成型外壳特点：
一次成型的聚合物外壳保证了最佳的防水,防腐蚀,抗压,抗变形能力.为用户提供最佳使用安全.同时外壳底盘的独特设计保证了用户能方便地进行搬运和安装,也可以方便的固定在水泥基座上.独特的双盖板设计,180度翻转,方便调试
最新文件---------------- 仅供参考--------------------已改成word文本--------------------- 方便更改。
