螺纹合格与否例题
大项 1 of 3
大项 1 of 3 - 判断题16.0/ 20.0 得分2.0/ 2.0 得分题目 1 of 19下图中的螺纹旋合画法中有两处错误，一是外螺纹牙底线没有画至倒角处，二是内螺纹剖面线没有画至粗实线。
真答案关键: 假2.0/ 2.0 得分题目 2 of 19表达一个零件，必须画出主视图，其余视图和图形按需要选用。
真答案关键: 真2.0/ 2.0 得分题目 3 of 19图中共有7处表面粗糙度要求，对于新国标而言，只有右上角的Ra 12.5的标注是正确的。
真答案关键: 假2.0/ 2.0 得分题目 4 of 19下图中上方孔的设计是合理的。
真假答案关键: 假2.0/ 2.0 得分题目 5 of 19铸造零件应当壁厚均匀。
真答案关键: 真2.0/ 2.0 得分题目 6 of 19下图中轴上的键槽设计是合理的。
真答案关键: 真2.0/ 2.0 得分题目7 of 19在零件的视图中，不可见部分必须用虚线表示出来。
真答案关键: 假0.0/ 2.0 得分题目8 of 19零件的主视图应该选择稳定放置的位置。
真答案关键: 假0.0/ 2.0 得分题目9 of 19图中所示第1个形位公差的含义是：直径为70的圆柱的左侧面相对于其右侧面的平行度公差为0.025mm真答案关键: 真2.0/ 2.0 得分题目10 of 19图中第3个形位公差的含义是：直径为70圆柱的右端面相对于直径为16圆柱面的垂直度公差为0.04mm。
真答案关键: 假大项 2 of 3 - 填空题26.0/ 30.0 得分7.0/ 7.0 得分题目11 of 19解释下列符号的含义。
尺寸Ø30H7中Ø30表示公称尺寸，H表示孔的基本偏差代号，7表示孔的公差等级。
请查表给出该孔的公差为0.021 mm，上极限偏差为+0.021 mm，下极限偏差为0 mm，其基本偏差为下极限偏差（填写上极限偏差或者下极限偏差）答案关键: 公称尺寸|基本尺寸, 孔的基本偏差代号, 孔的标准公差等级|孔的公差等级|孔的公差等级代号|孔的标准公差等级代号, 0.021, +0.021, 0, 下极限偏差3.0/ 3.0 得分题目12 of 19已知直尺圆柱齿轮的齿数Z=28，模数m=2.5，计算确定该齿轮的分度圆直径为70 mm，齿顶圆直径为75 mm，齿根圆直径为63.75 mm。
螺纹习题答案

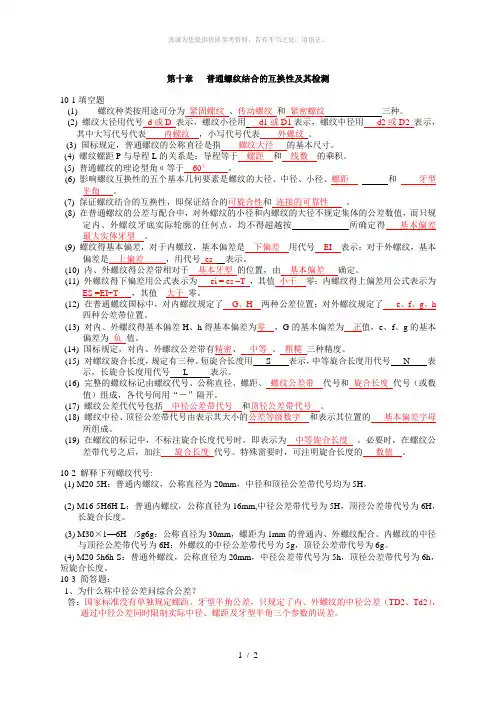

第十章普通螺纹结合的互换性及其检测10-1填空题(1)螺纹种类按用途可分为紧固螺纹、传动螺纹和紧密螺纹三种。
(2) 螺纹大径用代号d或D 表示，螺纹小径用d1或D1表示，螺纹中径用d2或D2 表示，其中大写代号代表内螺纹，小写代号代表外螺纹。
(3) 国标规定，普通螺纹的公称直径是指螺纹大径的基本尺寸。
(4) 螺纹螺距P与导程L的关系是：导程等于螺距和线数的乘积。
(5) 普通螺纹的理论型角α等于60°。
(6) 影响螺纹互换性的五个基本几何要素是螺纹的大径、中径、小径、螺距和牙型半角。
(7) 保证螺纹结合的互换性，即保证结合的可旋合性和连接的可靠性。
(8) 在普通螺纹的公差与配合中，对外螺纹的小径和内螺纹的大径不规定集体的公差数值，而只规定内、外螺纹牙底实际轮廓的任何点，均不得超越按所确定得基本偏差最大实体牙型。
(9) 螺纹得基本偏差，对于内螺纹，基本偏差是下偏差用代号EI 表示；对于外螺纹，基本偏差是上偏差，用代号es 表示。
(10) 内、外螺纹得公差带相对于基本牙型的位置，由基本偏差确定。
(11) 外螺纹得下偏差用公式表示为ei = es –T ，其值小于零；内螺纹得上偏差用公式表示为ES =EI+T ，其值大于零。
(12) 在普通螺纹国标中，对内螺纹规定了G、H 两种公差位置；对外螺纹规定了e、f、g、h四种公差带位置。
(13) 对内、外螺纹得基本偏差H、h得基本偏差为零，G的基本偏差为正值，e、f、g的基本偏差为负值。
(14) 国标规定，对内、外螺纹公差带有精密、中等、粗糙三种精度。
(15) 对螺纹旋合长度，规定有三种。
短旋合长度用S 表示，中等旋合长度用代号N 表示，长旋合长度用代号L 表示。
(16) 完整的螺纹标记由螺纹代号、公称直径、螺距、螺纹公差带代号和旋合长度代号（或数值）组成，各代号间用“－”隔开。
(17) 螺纹公差代代号包括中径公差带代号和顶径公差带代号。
(18) 螺纹中径、顶径公差带代号由表示其大小的公差等级数字和表示其位置的基本偏差字母所组成。
螺纹试题
螺纹检验知识测试分数（）姓名一、请选择您认为正确的答案,将选中的字母项填空（每题4分，共10题）1、外观检验人员在实施螺纹检验前，应核对尺寸、规格、钢级、壁厚等并填写相应的A文件B记录C档案2、滚动管架上管子，逐根对套管的丝扣进行（眼观）手摸检查，即用手环绕丝扣至少转动管子或用棉纱擦去丝扣油后检查。
A一周B两周C三周3、不完整螺纹的缺损，其深度不能延伸到齿根，且不超过名义壁厚的%。
A10.5 B12.5 C15.54、全牙顶螺纹Lc段内的检查要按有关标准仔细检查螺纹的损伤、断牙、黑顶螺纹、畸形螺纹、倒角手刺，锈蚀等内容。
对于圆螺纹,Lc区域内的所有螺纹应为全顶螺纹,否则可以认为不合格。
偏梯型套管在Lc长度范围内允许存在 mm 黑顶螺纹.A5.08 B6.35 C10.165、偏梯型套管LC范围内黑顶螺纹的长度不能超过管子周长的 ,否则为不合格。
A1/2 B1/3 C1/46、圆螺纹Lc区域内的螺纹的面是影响密封性能的关键。
A底B侧C顶7、LC螺纹表面有不连续的凹坑、发裂、切口或其他缺欠，如果延伸到螺纹根部为。
A合格B不合格C可以修磨8、如果°外（内）倒角不全, 为不合格。
A90 B180 C3609、加工φ139.7mm管子时,工艺要求测量圆螺纹长度从端面到消失点，若测量数值89mm应该判定为A合格B不合格C可以修磨10、Lc区域螺纹上没有破坏螺纹连续性的任何可见缺欠,如果存在很多明显凸点（铁屑瘤）,可判定。
A合格B不合格C可以修磨二、填写相应数字（每题4分，共8题）三、填写相应的内容在横线上（每题4分，共2题）1、为了使产品质量具有可追溯性，在我公司的螺纹检验工作中必须作好两项记录：《套管检验记录表》和《记录表》2、本公司质量方针是：四、应用（20分）2011年3月7日,公司开始加工φ88.9mmJ55油管。
本批第一支管子经过测量锥度、螺距、螺纹高度合格, 内、外倒角、螺纹表面也符合要求。
螺纹连接例题与测试题汇总
[例2] 有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150，许用挤压应力[σ]P =60MPa ，螺栓材料强度级别6.8级，许用安全系数[s]=4，接合面间摩擦系数f=0.15，可靠性系数K S =1.2，螺栓相对刚度2.0211=+C C C ，载荷P=6000N ，尺寸如例图2.5所示，设计此螺栓组连接。
[解]1．螺栓组受力分析如例图2．5所示，载荷p 可分解为：横向载荷 P y =Pcos30°=6000cos30°=5196 N (铅垂向下) 轴向载荷 P x =Psin30°= 6000sin30°= 3000 N (水平向右) 倾覆力矩 M = P x ×180+ P y ×420=3000×180+5196×420 = 2.722×610N ·mm显然该螺栓组连接受横向载荷P y 、轴向载荷P x 和倾覆力矩M 三种简单载荷的共同作用。
(1)确定受力最大螺栓的轴向工作载荷。
首先确定在轴向载荷P x 作用下，每个螺栓受到的轴向工作载荷 N P F x P750430004===然后确定在倾覆力矩M 的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为显然，上部螺栓受力最大，其轴向工作载荷为 F=F P +F M =750+3240=3990 N (2)确定螺栓的预紧力F ’。
①由托架不下滑条件计算预紧力F ’，该螺栓组连接预紧后，受轴向载荷P x 作用时，其接合面间压紧力为剩余预紧力F ”，而受倾覆力矩M 作用时，其接合面上部压紧力减小，下部压紧力增大，故M 对接合面间压紧力的影响可以不考虑。
固此，托架不下滑的条件式为式中 P y ——横向载荷，P y =5196N ；F P ——螺栓所受的由P x 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15；K s ——可靠性系数， K s =1.2；②由接合面不分离条件公式(11-35)p273计算预紧力F ’。
螺纹考试题(2005-西安管材研究所2005年1月20日)

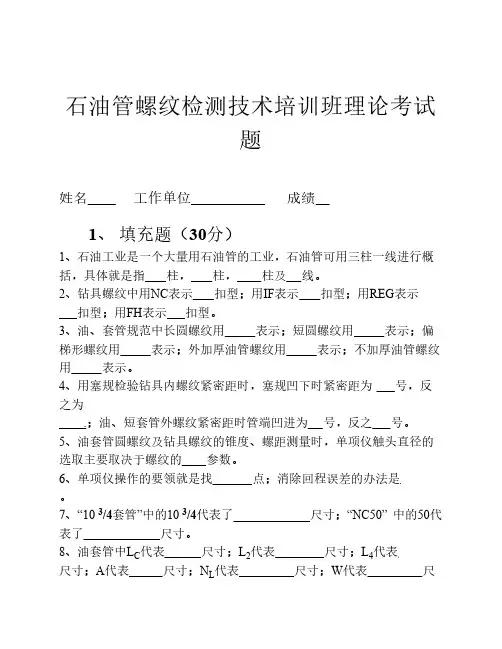

石油管螺纹检测技术培训班理论考试题姓名工作单位成绩1、填充题（30分）1、石油工业是一个大量用石油管的工业，石油管可用三柱一线进行概括，具体就是指柱，柱，柱及线。
2、钻具螺纹中用NC表示扣型；用IF表示扣型；用REG表示扣型；用FH表示扣型。
3、油、套管规范中长圆螺纹用表示；短圆螺纹用表示；偏梯形螺纹用表示；外加厚油管螺纹用表示；不加厚油管螺纹用表示。
4、用塞规检验钻具内螺纹紧密距时，塞规凹下时紧密距为号，反之为.；油、短套管外螺纹紧密距时管端凹进为号，反之号。
5、油套管圆螺纹及钻具螺纹的锥度、螺距测量时，单项仪触头直径的选取主要取决于螺纹的参数。
6、单项仪操作的要领就是找点；消除回程误差的办法是。
7、“10 3/4套管”中的10 3/4代表了尺寸；“NC50” 中的50代表了尺寸。
8、油套管中L C代表尺寸；L2代表尺寸；L4代表尺寸；A代表尺寸；N L代表尺寸；W代表尺寸；W C代表尺寸；9、紧密距主要反映了螺纹中径的大小；它还受到螺纹的影响。
10、API偏体型螺纹的牙侧角分别为 °和 °。
2、是非题（对用√，错用×）（10分）1、油管、圆螺纹套管外螺纹在确定最后一牙完整螺纹时都在距消失点L4 - 12.7处。
（）2、用校对塞规检定工作环规时，塞规小端面凸出环规小端面0.55mm，也就是说工作环规的紧密距误差为P1=-0.55mm。
（）3、用短圆螺纹套管环规检验短圆螺纹套管时，理论上讲当二者小端平齐时，紧密距为0。
（）4、当偏梯型套管接箍端面上至与“△”标记底边平齐时为最小扭矩位置。
（）5、L2代表最小完整螺纹长度。
（）6、API偏梯形螺纹套管的锥度都是1：16的。
（）7、NC50型钻具螺纹接头的外径为5.0英寸。
（）8、NC40型扣可与4FH型扣互换。
（）9、API不加厚油管都是10牙/每英寸。
（）10、螺距偏差无论正负都使外螺纹作用中径变大；牙侧角偏差无论正负都使内螺纹作用中径变小。
螺纹测试题及答案
螺纹测试题及答案一、单选题（每题2分，共10分）1. 螺纹的公称直径是指：A. 螺纹大径B. 螺纹中径C. 螺纹小径D. 螺纹平均直径答案：A2. 螺纹的螺距是指：A. 相邻两个螺纹之间的轴向距离B. 相邻两个螺纹之间的径向距离C. 相邻两个螺纹之间的角距离D. 相邻两个螺纹之间的切向距离答案：A3. 螺纹的旋向有：A. 左旋和右旋B. 顺时针和逆时针C. 内旋和外旋D. 正旋和反旋答案：A4. 螺纹的牙型角通常为：A. 30°B. 45°C. 60°D. 90°答案：C5. 螺纹的精度等级通常用：A. 公差等级表示B. 表面粗糙度表示C. 硬度等级表示D. 材料等级表示答案：A二、多选题（每题3分，共15分）1. 螺纹的类型包括：A. 外螺纹B. 内螺纹C. 管螺纹D. 锥形螺纹答案：A B C D2. 螺纹的参数包括：A. 螺距B. 牙型角C. 公称直径D. 螺纹深度答案：A B C3. 螺纹的配合类型有：A. 紧固螺纹B. 传动螺纹C. 管螺纹D. 密封螺纹答案：A B D4. 螺纹的制造方法包括：A. 车削B. 铣削C. 磨削D. 滚压答案：A B D5. 螺纹的检测方法包括：A. 通止规检测B. 螺纹规检测C. 螺纹环规检测D. 三坐标测量答案：A B C三、判断题（每题1分，共5分）1. 螺纹的公称直径是指螺纹的平均直径。
（错误）2. 螺纹的螺距越小，螺纹越密集。
（正确）3. 螺纹的牙型角越大，螺纹的强度越高。
（错误）4. 螺纹的精度等级越高，螺纹的公差越小。
（正确）5. 螺纹的配合类型只有紧固螺纹和传动螺纹。
（错误）四、简答题（每题5分，共10分）1. 简述螺纹的分类及其应用。
答案：螺纹可分为紧固螺纹、传动螺纹、管螺纹和密封螺纹。
紧固螺纹主要用于连接和固定零件；传动螺纹用于传递动力；管螺纹用于管道连接；密封螺纹用于密封连接。
2. 螺纹的配合是如何实现的？答案：螺纹的配合是通过螺纹的外径和内径之间的公差配合来实现的。
螺纹连接例题与测试题解读
[例2] 有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150，许用挤压应力[σ]P =60MPa ，螺栓材料强度级别6.8级，许用安全系数[s]=4，接合面间摩擦系数f=0.15，可靠性系数K S =1.2，螺栓相对刚度2.0211=+C C C ，载荷P=6000N ，尺寸如例图2.5所示，设计此螺栓组连接。
[解]1．螺栓组受力分析如例图2．5所示，载荷p 可分解为：横向载荷 P y =Pcos30°=6000cos30°=5196 N (铅垂向下) 轴向载荷 P x =Psin30°= 6000sin30°= 3000 N (水平向右) 倾覆力矩 M = P x ×180+ P y ×420=3000×180+5196×420 = 2.722×610N ·mm显然该螺栓组连接受横向载荷P y 、轴向载荷P x 和倾覆力矩M 三种简单载荷的共同作用。
(1)确定受力最大螺栓的轴向工作载荷。
首先确定在轴向载荷P x 作用下，每个螺栓受到的轴向工作载荷 N P F x P750430004===然后确定在倾覆力矩M 的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为显然，上部螺栓受力最大，其轴向工作载荷为 F=F P +F M =750+3240=3990 N (2)确定螺栓的预紧力F ’。
①由托架不下滑条件计算预紧力F ’，该螺栓组连接预紧后，受轴向载荷P x 作用时，其接合面间压紧力为剩余预紧力F ”，而受倾覆力矩M 作用时，其接合面上部压紧力减小，下部压紧力增大，故M 对接合面间压紧力的影响可以不考虑。
固此，托架不下滑的条件式为式中 P y ——横向载荷，P y =5196N ；F P ——螺栓所受的由P x 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15；K s ——可靠性系数， K s =1.2；②由接合面不分离条件公式(11-35)p273计算预紧力F ’。
最新螺纹连接例题与测试题汇总
[例2] 有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150，许用挤压应力[σ]P=60MPa，螺栓材料强度级别6.8级，许用安全系数[s]=4，接合面间摩擦系数f=0.15，可靠性系数K S=1.2，螺栓相对刚度2.0211=+CCC，载荷P=6000N，尺寸如例图2.5所示，设计此螺栓组连接。
[解]1．螺栓组受力分析如例图2．5所示，载荷p可分解为：横向载荷P y=Pcos30°=6000cos30°=5196 N (铅垂向下) 轴向载荷P x=Psin30°= 6000sin30°= 3000 N (水平向右) 倾覆力矩M = P x×180+ P y×420=3000×180+5196×420= 2.722×610N·mm显然该螺栓组连接受横向载荷P y、轴向载荷P x和倾覆力矩M三种简单载荷的共同作用。
(1)确定受力最大螺栓的轴向工作载荷。
首先确定在轴向载荷P x作用下，每个螺栓受到的轴向工作载荷N PF xP750 430004= ==然后确定在倾覆力矩M的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为显然，上部螺栓受力最大，其轴向工作载荷为F=F P+F M=750+3240=3990 N(2)确定螺栓的预紧力F’。
①由托架不下滑条件计算预紧力F’，该螺栓组连接预紧后，受轴向载荷P x作用时，其接合面间压紧力为剩余预紧力F”，而受倾覆力矩M作用时，其接合面上部压紧力减小，下部压紧力增大，故M对接合面间压紧力的影响可以不考虑。
固此，托架不下滑的条件式为式中 P y ——横向载荷，P y =5196N ；F P ——螺栓所受的由P x 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15；K s ——可靠性系数， K s =1.2；②由接合面不分离条件公式(11-35)p273计算预紧力F ’。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例8-1螺纹合格性判断
对一个普通外螺纹M12 x 1,加工后测量得到单一中径2s d =11.275mm ，螺距累积误差
0.03P mm ∑∆=，
左、右牙侧角偏差140α'∆=+，230α'∆=-。
试计算该螺纹的作用中径，并按泰勒原则判断该螺纹的中径合格与否？
解
（1） 确定中径的极限尺寸
根据标准GB/T 196-2003普通螺纹 基本尺寸，由M12 x 1查表得：中径d2=11.350mm ； 根据标准GB/T 197-2003普通螺纹 公差，普通外螺纹M12 x 1（中径、顶径公差带代号为6g 、中等旋合长度、右旋都省略标注）由螺距P=1mm 和基本偏差代号g 查得es=-26μm ，由基本大径、螺距及公差等级（12mm 、1mm ，6级）查得M12 x 1的外螺纹中径公差2118d T m μ=。
由此可得中径的上、下极限尺寸：
2max 2d d es =+=11.350-0.026=11.324mm
22min 2max d d d T =-=11.324-0.118=11.206mm
（2） 计算作用中径2m d
先计算螺距累积误差的中径当量值P f 及牙侧角偏差的中径当量值f α
P f =1.732P ∑∆=1.732 x 0.03=0.052mm 11220.073P(||||)f K K ααα=+=0.073 x 1 x (2 x |+40|+3 x |-30|)
=12.4μm=0.012mm
再计算此外螺纹作用中径：22()m s P d d f f α=++
22()m s P d d f f α=++=11.275+（0.052+0.012）=11.339mm
（3） 判断被测螺纹的中径合格与否
如不考虑大径、小径偏差的影响，
由于22min 11.27511.206s d mm d mm =>=，所以该螺纹的连接强度合格；
由于22max 11.33911.324m d mm d mm =>=，所以该螺纹不能自由旋入，旋合性不合格。
所以该螺纹的中径不合格。
() 1.732p p f F P ∑=∆或
P f ：外螺纹螺距累积误差的中径当量值
P F ：内螺纹螺距累积误差的中径当量值
牙侧角偏差的中径当量值 1122()0.073(||||)f F K K αααα=∆+∆或 f α：外螺纹牙侧角偏差的中径当量值
F α：内螺纹牙侧角偏差的中径当量值
1α∆：左牙侧角偏差
2α∆：右牙侧角偏差
K 1、K 2的取值取决于1α∆、2α∆的正负号
对外螺纹，当牙侧角偏差为正值时，K 1、K 2取值为2；为负值时取值为3 对内螺纹，左右牙侧角偏差系数的取值正好相反（与外螺纹）。
，参见标准JB/T 2886-2008机床梯形丝杠、螺母技术条件。
