螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。
已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。
解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。
解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。
解题要点：（1）求预紧力F′：由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力： [σ]= σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得：/（4×1.3）=178 ×π×8.3762/5.2 N F′=[σ]πd21=7535 N（2）求牵引力F R：=7535×0.15×2×由式（11—25）得F R=F′fzm/Kf1/1.2N=1883.8 N （取K=1.2）f11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。
两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。
试求：（1）该螺栓组连接允许传递的最大转矩T max。
（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。
（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。
解题要点：（1）计算螺栓组连接允许传递的最大转矩T max：该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。
因此，可先按螺栓剪切强度来计算T max，然后较核配合面挤压强度。
螺纹与螺纹联接100个问与答
螺纹与螺纹联接100个问与答1．螺纹的种类有哪些？答：有紧固螺纹、管螺纹、传动螺纹三大类。
2．紧固螺纹包括哪些？答：包括普通螺纹，标准号为GB/T192-1981,螺纹代号为M。
3．紧固螺纹的特点和如何应用？答：特点为牙型角为60°，是联接螺纹的基本形式，牙根强度高，具有良好的自锁性能。
普通螺纹按螺距P不同分为粗牙和细牙两种，细牙螺纹小径比粗牙大，强度高，自锁性更好，但细牙螺纹不耐磨，易滑扣。
工程中应用最广泛，一般联接常采用粗牙螺纹，细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接，还可用于轻载和精密的微调机构中的螺旋副。
4．普通螺纹基本牙型及其基本尺寸有哪些？答：见附件15．何谓普通螺纹公差带的位置？答：螺纹公差带由其相对于基本牙型的位置和大小组成。
公差带的位置由基本偏差确定。
外螺纹的上偏差es为基本偏差；内螺纹的下偏差EI为基本偏差，如图1所示。
图1内螺纹规定了两种公差带位置，其代号分别为G和H；外螺纹规定了四种公差带位置，其代号为e、f、g和h。
内螺纹的公差带位置如图2和外螺纹的公差带位置如图3所示。
图2T D1--- 内螺纹小径公差；T D2--- 内螺纹中径公差图3T d--- 外螺纹大径公差；T d2--- 外螺纹中径公差6．何谓普通螺纹公差等级？答：公差带的大小由公差等级表示，内外螺纹中径和顶径的公差等级见表1表17．普通螺纹旋合长度如何采用？答：普通螺纹公差与配合标准根据螺纹直径和螺距的大小将螺纹的旋合长度分为三个组，即短旋合长度组S，中等旋合长度组N和长旋合长度组L。
旋合长度是由联接的设计决定的，通常宜采用N 组。
8．普通螺纹的公差带如何选用？答：根据螺纹配合的要求，可将公差等级和公差位置组合，得到多种公差带。
为减少量刃具的品种，给出公差带选用原则：精密：用于精密螺纹，要求配合性质变动较小；中等：适用于一般用途；粗糙：精度要求低或加工制造困难的螺纹。
内、外螺纹公差带选用（摘自GB/T197-1981）见表2与表3表2注：(1) 大量生产的精密紧固件螺纹，推荐采用带☆的公差带。
螺栓联接习题及解答
习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。
A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
螺栓联接习题及解答分析
习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。
A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
第章-螺纹联接和螺旋传动习题解答
第五章 螺纹联接和螺旋传动
解：1.求各方案中受力最大螺栓的载荷
将外载荷向形心简化，螺栓组受
横向力
扭矩
方案a）
螺栓3受力最大
作业一
方案b）
螺栓3、4受力最大
作业一
方案c）
螺栓3受力最大
故方案a）螺栓受力最小，最合理。
作业一
2.计算螺栓直径
方案a）
剪切强度
方案b）
方案c）
取M16
取M18
取M18
第五章 螺纹联接和螺旋传动
习题解答：

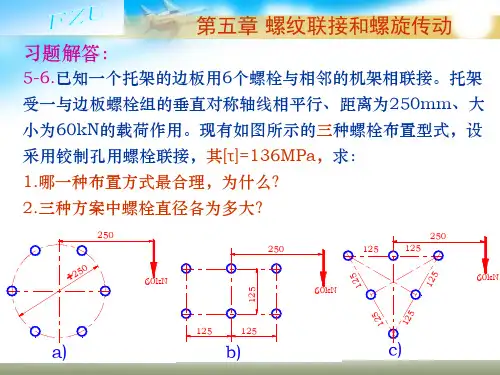

5-6.已知一个托架的边板用6个螺栓与相邻的机架相联接。托架受一与边板螺栓组的垂直对称轴线相平行、距离为250mm、大小为60kN的载荷作用。现有如图所示的三种螺栓布置型式，设采用铰制孔用螺栓联接，其[τ]=136MPa，求： 1.哪一种布置方式最合理，为什么？ 2.三种方案中螺栓直径各为多大？
解：螺栓为仅受预紧力的紧联接
不滑移条件：
强度条件：
作业二
5-9.受轴向载荷的紧螺栓联接，被联接钢板间采用橡胶垫片。已知螺栓预紧力F0=15000N，当受轴向工作载荷F=10000N时，求螺栓所受的总拉力及被联接之间的残余预紧力。
解：
总拉力：
残余预紧力：
作业二
5-7.图示为一拉杆螺纹联接。已知拉杆所受的载荷F=56kN，拉杆材料为Q235钢，试设计此联接。
解：拉杆为松联接
式中：
取M24
作业二
5-8.两块金属板用两个M12的普通螺栓联接。若结合面的摩擦系数f=0.3，螺栓预紧力控制在其屈服极限的70%。螺栓用性能等级为4.8的中碳钢制造，求此联接所能传递的横向载荷。
螺纹连接习题及答案
螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式，它通过螺纹的互相咬合来实现零件之间的紧固。
在实际工程中，对于螺纹连接的设计和计算十分重要。
本文将介绍一些螺纹连接的习题，并给出相应的答案，以帮助读者更好地理解和应用螺纹连接。
习题一：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹长度。
解答：螺纹连接的最小螺纹长度可以通过以下公式计算：L = K * d其中，L为最小螺纹长度，K为螺纹长度系数，d为螺纹直径。
根据经验值，螺纹长度系数K一般为1.5~2。
在本题中，我们取K=1.8。
将已知数据代入公式，可得最小螺纹长度L = 1.8 * 10 = 18mm。
因此，螺纹连接的最小螺纹长度为18mm。
习题二：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹材料截面面积。
解答：螺纹连接的最小螺纹材料截面面积可以通过以下公式计算：A = F / (σ * K * d)其中，A为最小螺纹材料截面面积，F为拉力，σ为螺纹材料的抗拉强度，K为螺纹长度系数，d为螺纹直径。
根据材料性质表，碳钢的抗拉强度σ一般为400MPa。
将已知数据代入公式，可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。
因此，螺纹连接的最小螺纹材料截面面积为0.14mm²。
习题三：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹剪切面积。
解答：螺纹连接的最小螺纹剪切面积可以通过以下公式计算：A_s = F / (τ * K * d)其中，A_s为最小螺纹剪切面积，F为拉力，τ为螺纹材料的抗剪强度，K为螺纹长度系数，d为螺纹直径。
高职《机械设计基础》螺纹联接与螺旋传动习题含答案
学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1普通平键联结的主要用途是使轴与轮毂之间。
A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递转矩D安装与拆卸方便2键的剖面尺寸通常是根据按标准选择。
A 传递转矩的大小B 传递功率的大小C 轮毂的长度D轴的直径3键的长度主要是根据来选择。
A传递转矩的大小B轮毂的长度C轴的直径4 能够构成紧键联结的两种键是。
A 楔键和半圆键B平键和切向键C半圆键和切向键D楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。
A轴上键槽的底面B轮毂上键槽的底面C键槽的侧面6 楔键联结的主要缺点是。
A键的斜面加工困难B键安装时易损坏C键装入键槽后，在轮毂中产生初应力D轴和轴上的零件对中性差7切向键联结的斜度是做在上。
A轮毂键槽的底面B轴的键槽底面(3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。
A 90ºB 120ºC 135ºD 180º9半圆键联结的主要优点是。
A对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
螺纹习题与参考答案
习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A 。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 B 。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 A 。
A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 A 。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 D 。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的B 倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， D 。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 C 。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 C 。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 B 。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 A 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。
已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。
解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。
解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。
解题要点：（1）求预紧力F′：由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力：[σ]=σS /S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm由教材式（11—13）：1.3F′/（πd21/4）≤[σ] MPa 得：F′=[σ]πd2/（4×1.3）=178 ×π×8.3762/5.2 N1=7535 N（2）求牵引力F R：由式（11—25）得F R=F′fzm/K=7535×0.15×2×f=1.2）1/1.2N=1883.8 N （取Kf11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓GB27—88）连接，结构尺寸如图所示。
两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。
试求：（1）该螺栓组连接允许传递的最大转矩T max。
（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。
（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。
解题要点：（1）计算螺栓组连接允许传递的最大转矩T max：该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。
因此，可先按螺栓剪切强度来计算T max，然后较核配合面挤压强度。
也可按螺栓剪切强度和配合面挤压强度分别求出T max，取其值小者。
本解按第一种方法计算1）确定铰制孔用螺栓许用应力由螺栓材料Q235、性能等级 5.6级知：σs300MPa 被连接件材料HT200 =σb500MPa、==σb200MPa 。
（a ）确定许用剪应力查表11—6，螺栓材料为Q235受剪切时S τ=2.5，则螺栓材料 [τ]=S s τσ/=300/2.5MPa=120MPa（b ）确定许用挤压应力查表11—6，螺栓材料为Q235受挤压S p 1=1.25螺栓材料[σ1p ]=S s /σ=300/1.25MPa=240Mpa 被连接件材料为HT200（σb =200MPa ）受挤压时S p 2=2～2.5被连接件材料 ==S b p /][2σσ200/（2～2.5）MPa=80～100MPa∵ [σ1p ]＞[σ2p ] ∴ 取[σp ]=[σ2p ]=80MPa2）按剪切强度计算T max由式（11—23）知 τ=2T/（ZDm πd 20/4）≤[τ ] （查GB27—88得M10的铰制孔用螺栓光杆直径d 0=11mm ）故 ==4/][320max τπd T Dm 3×340×1×π×112×120/4N ·mm=11632060.96 N •mm3）校核螺栓与孔壁配合面间的挤压强度从式（11—22）)/(0h d F s p =σ可得式中，h min 为配合面最小接触高度，根据题11—2图结构][62min 0max p p h Dd T σσ≤=满足挤压强度。
,80][47.412511340696.116320262min 0max MPa MPa MPa h Dd T p p =<=⨯⨯⨯⨯==σσh=h min =（60－35 ）mm=25mm ；故该螺栓组连接允许传递的最大转矩T max =11632060.96N ·mm（2）改为普通螺栓连接，计算螺栓小径d 1 ：（a ） 计算螺栓所需的预紧力F ‘按接合面见不发生相对滑移的条件，则有 (Z=6m=1)∴ N N fD T K F f 86.8552934016.0396.116320602.13max=⨯⨯⨯==' （b ） 计算螺栓小径d 1设螺栓直径d ≥30mm ，查表11-5（a ）得S=2～1.3则 [σ]=σs /S=300/（2～1.3）MPa=150～230.77MPa取[σ]=150MPa15086.855293.14][3.141⨯⨯⨯='⨯≥πσπF d mm=30.721mm 查GB196—81，取M36螺栓（d 1=31.670mm ﹥30.721mm ）（c ） 确定普通螺栓公称长度l （l=2b+m+s+（0.2～0.3d ）DT K m zfF f /2max '≥根据题11－2结构图可知，半联轴器凸缘（螺栓连接处）厚度b＝35mm查GB6170—86，得：螺母GB6170—=31mm 查GB93—87，得：86 M36，螺母高度mmax弹簧垫圈36 GB93—87，弹簧垫圈厚度s=9mm则I=2×35+31+9+（0.2～0.2）×36 mm =117.2～120.8 mm，取l=120 mm（按GB5782—86 l系列10进位）故螺栓标记：GB5782—86 M36×12011—3 一钢结构托架由两块边板和一块承重板焊成的，两块边板各用四个螺栓与立柱相连接，其结构尺寸如图所示。
托架所受的最大载荷为20 kN，载荷有较大的变动。
试问：（1）此螺栓连接采用普通螺栓连接还是铰制孔用螺栓连接为宜？（2）如采用铰制孔用螺栓连接，螺栓的直径应为多大？解题要点：（1）采用铰制孔用螺栓连接较为合宜。
因为如用普通螺栓连接，为了防止边板下滑，就需在拧紧螺母时施加相当大的预紧力，以保证接合面间有足够大的摩擦力。
这样就要增大连接的结构尺寸。
（2）确定螺栓直径（a）螺栓组受力分析：由题解11—3图可见，载荷作用在总体结构的对称平面内，因此每一边（块）钢板所受载荷：P=20/2 kN=10000 ，将载荷P向螺栓组连接的接合面形心简化，则得横向载荷（向下滑移）：P=10000 N旋转力矩（绕中心O）T=10000×300 N·mm=3000000 N •mm（b）计算受力最大螺栓的横向载荷Fs：在横向载荷P作用下各螺栓受的横向载荷Fsp大小相等，方向同P，即Fsp1 = Fsp2 = Fsp3 = Fsp4 = P/4 = 10000/4 N = 2500 N 在旋转力矩T作用下,各螺栓受的横向载荷F大小亦相等。
ST这是因为各螺栓中心至形心O点距离相等，方向各垂直于螺栓中心与形心O 点的连心线。
由图可见，螺栓中心至形心O 点距离为 r = 757522+mm=106.1 mm故 F ST 1=F ST 2=F ST 3 =F ST 4 =T/（4r ）=3000000/（4×106.1）N= 7071 N各螺栓上所受横向载荷F SP 和F ST 的方向如图所示。
由图中可以看出螺栓1和螺栓2所受的两个力间夹角α最小（α=45°），故螺栓1和螺栓2所受合力最大，根据力的合成原理，所受总的横向载荷F S max 为F S max = F S 1=F S 2 =αcos 2112121F F F F ST SP ST SP ++=︒⨯⨯⨯++45cos 7071250027071250022 N=9014 N（c ）确定铰制孔用螺栓直径：选螺栓材料的强度级别4.6级，查教材表11—4得σs =240MPa ，查表11—6得S=2.5 ， [τ]=σs /S=240/2.5MPa =96 MPa根据教材式（11—23），得螺栓杆危险剖面直径为d 0 ≥])[/(4max τπF S =)96/(90144⨯⨯π mm= 10.934 mm由手册按GB27—88查得，当螺纹公称直径为10 mm时，螺杆光杆部分直径d 0=11 mm ，符合强度要求，故选M10（GB27—88）的铰制孔用螺栓。
11—4 一方形盖板用四个螺栓与箱体连接，其结构尺寸如图所示。
盖板中心O点的吊环受拉力F Q=20000N，设剩余预紧力F″=0.6F, F为螺栓所受的轴向工作载荷。
试求：（1）螺栓所受的总拉力F。
，并计算确定螺栓直径（螺栓材料为45号钢，性能等级为6.8级）。
（2）如因制造误差，吊环由O点移到O′点，且OO′=52mm,求受力最大螺栓所受的总拉力F。
，并校核（1）中确定的螺栓的强度。
解题要点：（1）吊环中心在O点时：此螺栓的受力属于既受预紧力F′作用又受轴向工作载荷F作用的情况。
根据题给条件，可求出螺栓的总拉力：F0=F″+F=0.6F+F=1.6F而轴向工作载荷F是由轴向载荷F Q引起的，故有：题11—4图NNFF Q50004200004===∴N N F F 800050006.16.10=⨯== 螺栓材料45号钢、性能等级为 6.8级时，MPa s 480=σ ，查表11—5a 取S=3，则σσ=][s /S=480/3MPa=160MPa ,故[]mm mm F d 097.916080003.143.1401=⨯⨯⨯=⨯≥πσπ 查GB196-81，取M12（d 1=10.106mm ＞9.097mm ）。
（2）吊环中心移至O′点时：首先将载荷F Q 向O 点简化，得一轴向载荷F Q 和一翻转力矩M 。
M 使盖板有绕螺栓1和3中心连线翻转的趋势。
mm N mm N O O M F Q •=•⨯='•=4.1414212520000 显然螺栓4受力最大，其轴向工作载荷为N N r M F F F F Q M Q550010010024.14142142000024422=⎪⎪⎭⎫ ⎝⎛++=+=+= ∴ N N F F 880055006.16.10=⨯==∴ []MPa MPa MPa d F e 1606.1424/106.1088003.14/3.12210=<=⨯⨯==σππσ 故吊环中心偏移至O ′点后，螺栓强度仍足够。
11—5 有一气缸盖与缸体凸缘采用普通螺栓连接，如图所示。
已知气缸中的压力p 在0~2MPa 之间变化，气缸内径D=500mm ，螺栓分布圆直径D 0=650mm 。
为保证气密性要求，剩余预紧力F ″=1.8F ，螺栓间距t ≤4.5d （d 为螺栓的大径）。
螺栓材料的许用拉伸应力[σ]=120MPa ，许用应力幅[σɑ]=20MPa 。
