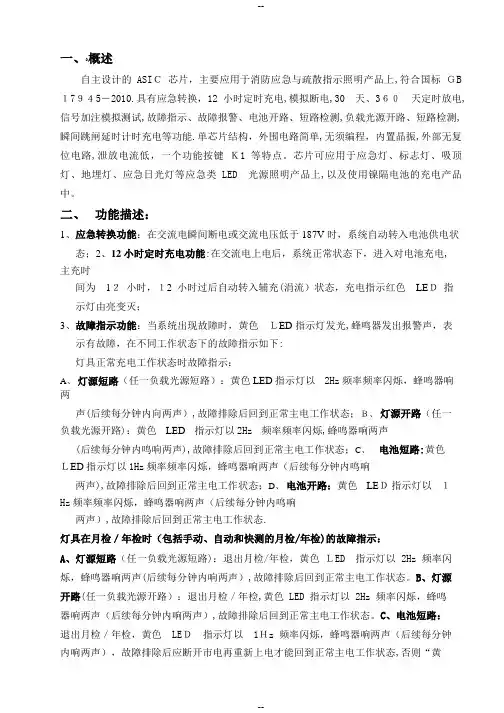

一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。
芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。
二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。
消防应急照明布线分享
消防应急照明布线分享

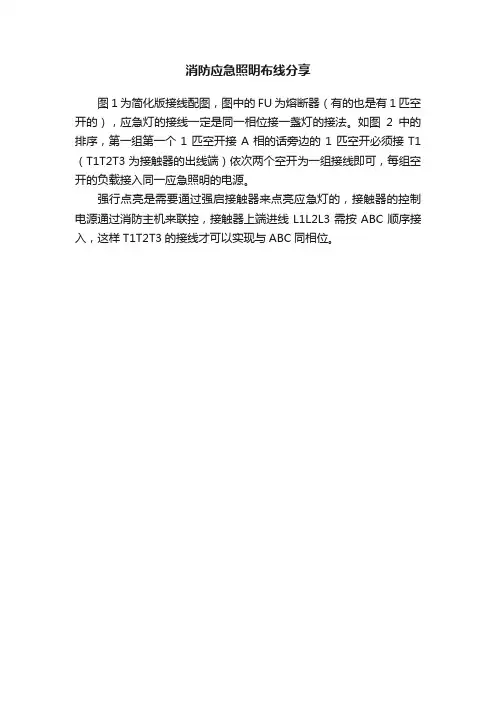

图1为简化版接线配图，图中的FU为熔断器（有的也是有1匹空开的），应急灯的接线一定是同一相位接一盏灯的接法。
如图2中的排序，第一组第一个1匹空开接A相的话旁边的1匹空开必须接T1（T1T2T3为接触器的出线端）依次两个空开为一组接线即可，每组空开的负载接入同一应急照明的电源。
强行点亮是需要通过强启接触器来点亮应急灯的，接触器的控制电源通过消防主机来联控，接触器上端进线L1L2L3需按ABC顺序接入，这样T1T2T3的接线才可以实现与ABC同相位。
应急照明工作原理
应急照明工作原理

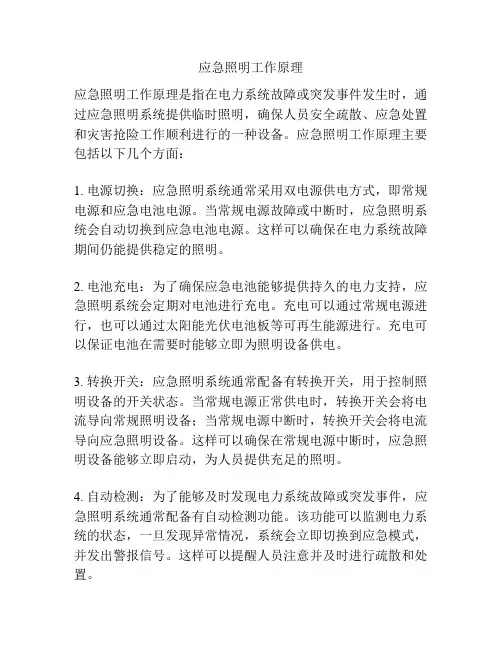

应急照明工作原理是指在电力系统故障或突发事件发生时，通过应急照明系统提供临时照明，确保人员安全疏散、应急处置和灾害抢险工作顺利进行的一种设备。
应急照明工作原理主要包括以下几个方面：
1. 电源切换：应急照明系统通常采用双电源供电方式，即常规电源和应急电池电源。
当常规电源故障或中断时，应急照明系统会自动切换到应急电池电源。
这样可以确保在电力系统故障期间仍能提供稳定的照明。
2. 电池充电：为了确保应急电池能够提供持久的电力支持，应急照明系统会定期对电池进行充电。
充电可以通过常规电源进行，也可以通过太阳能光伏电池板等可再生能源进行。
充电可以保证电池在需要时能够立即为照明设备供电。
3. 转换开关：应急照明系统通常配备有转换开关，用于控制照明设备的开关状态。
当常规电源正常供电时，转换开关会将电流导向常规照明设备；当常规电源中断时，转换开关会将电流导向应急照明设备。
这样可以确保在常规电源中断时，应急照明设备能够立即启动，为人员提供充足的照明。
4. 自动检测：为了能够及时发现电力系统故障或突发事件，应急照明系统通常配备有自动检测功能。
该功能可以监测电力系统的状态，一旦发现异常情况，系统会立即切换到应急模式，并发出警报信号。
这样可以提醒人员注意并及时进行疏散和处置。
综上所述，应急照明工作原理通过电源切换、电池充电、转换开关和自动检测等方式，确保在电力系统故障或突发事件发生时能够提供临时照明，保障人员安全。
一些很实用的电路介绍
一款应急灯电路_实用电路㈦这里介绍一个简单、实用的应急灯的制作。
它可以在停电时自动实现切换供电。
正常供电时，自动对后备蓄电池充电，并有充电保护功能。
其电路见图1。
下面介绍其工作原理。
在供电正常时，J2得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。
IC1（LM308）和D5、D6组成电压比较器，参考电压由D5、D6决定。
这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）组成6.9V的参考电压，对充电压电压进行监控。
当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。
改变R2阻值可调整充电电流。
随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1失电，断开充电回路，实现自动充电保护功能。
当停电时，J2失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。
S1在这里用来手动切断应急灯电路部分。
由IC2（NE555）、T2、T3、T4、X2等组成应急灯电路。
IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。
这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。
使用时，注意T3、T4应加散热器。
制作时，X1选用次级为6V/200mA的电源变压器。
J1、J2选用线圈电压为6V的继电器。
其他器件选择可参考图示，无特殊要求。
电路调试很简单，接通主电源电时，J2应该动作，LED1为电源指示。
然后测量IC1的3脚电压是否为6.9V左右，之后可用一个外接电源接入IC2脚来调整充电保护电路。

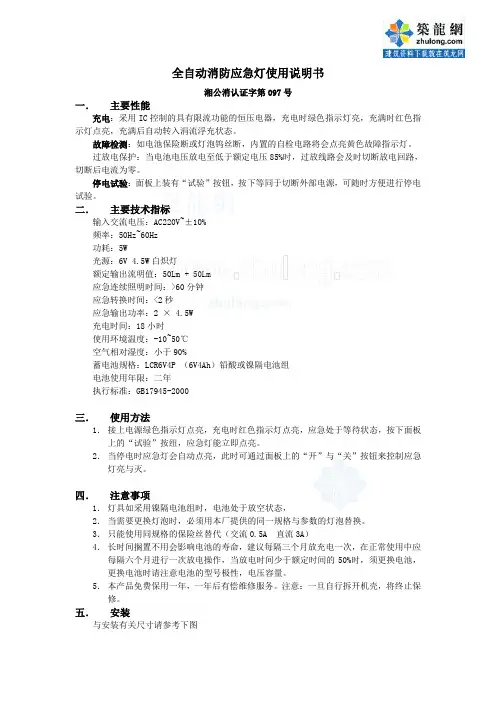

全自动消防应急灯使用说明书_secret
全自动消防应急灯使用说明书湘公消认证字第097号一．主要性能充电：采用IC控制的具有限流功能的恒压电器，充电时绿色指示灯亮，充满时红色指示灯点亮，充满后自动转入涓流浮充状态。
故障检测：如电池保险断或灯泡钨丝断，内置的自检电路将会点亮黄色故障指示灯。
过放电保护：当电池电压放电至低于额定电压85%时，过放线路会及时切断放电回路，切断后电流为零。
停电试验：面板上装有“试验”按钮，按下等同于切断外部电源，可随时方便进行停电试验。
二．主要技术指标输入交流电压：AC220V~±10%频率：50Hz~60Hz功耗：5W光源：6V 4.5W白炽灯额定输出流明值：50Lm + 50Lm应急连续照明时间：>60分钟应急转换时间：<2秒应急输出功率：2 × 4.5W充电时间：18小时使用环境温度：-10~50℃空气相对湿度：小于90%蓄电池规格：LCR6V4P （6V4Ah）铅酸或镍隔电池组电池使用年限：二年执行标准：GB17945-2000三．使用方法1．接上电源绿色指示灯点亮，充电时红色指示灯点亮，应急处于等待状态，按下面板上的“试验”按纽，应急灯能立即点亮。
2．当停电时应急灯会自动点亮，此时可通过面板上的“开”与“关”按钮来控制应急灯亮与灭。
四．注意事项1．灯具如采用镍隔电池组时，电池处于放空状态，2．当需要更换灯泡时，必须用本厂提供的同一规格与参数的灯泡替换。
3．只能使用同规格的保险丝替代（交流0.5A 直流3A）4．长时间搁置不用会影响电池的寿命，建议每隔三个月放充电一次，在正常使用中应每隔六个月进行一次放电操作，当放电时间少于额定时间的50%时，须更换电池，更换电池时请注意电池的型号极性，电压容量。
5．本产品免费保用一年，一年后有偿维修服务。
注意：一旦自行拆开机壳，将终止保修。
五．安装与安装有关尺寸请参考下图1左灯2右灯3充电指示灯4故障指示灯5主电指示灯6开灯钮7关灯钮8试验开关本说明资料由“长沙市奇辉电器灯具厂”提供本人使用中发现的问题：1．放电时间很短就没有电了，经检查是电池使用时间长了，只须更换电池即可。
应急照明供电及接线（图析）

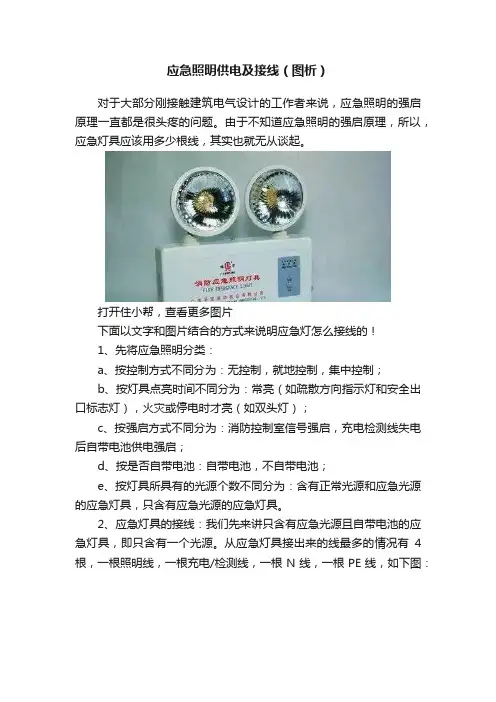

应急照明供电及接线（图析）对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。
由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。
打开住小帮，查看更多图片下面以文字和图片结合的方式来说明应急灯怎么接线的！1、先将应急照明分类：a、按控制方式不同分为：无控制，就地控制，集中控制；b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）；c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启；d、按是否自带电池：自带电池，不自带电池；e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。
2、应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。
从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。
顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。
这是应急灯具在充电/检测线失电后自带电池供电的强启方式。
为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。
平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。
非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。
双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。
在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。
应急灯工作原理
应急灯工作原理
应急灯是一种可供人们在电力供应中断时提供紧急照明的设备。
它一般由电池、充电电路、灯泡和控制开关组成。
其工作原理如下：
1. 电池供电：应急灯内部装有一块或多块可充电电池，这些电池通常是铅酸蓄电池或锂离子电池。
在正常情况下，当电力供应正常时，电池会通过充电电路进行充电，以保持电池的储能状态。
2. 监测电力供应状态：应急灯内部通常配备一个电力供应状态监测电路。
该电路能够检测电力供应是否中断或异常。
当检测到电力供应中断时，监测电路会触发相应的控制开关。
3. 触发应急模式：当电力供应中断时，控制开关会打开应急灯的电路，使其脱离电力插座供电，开始从电池中获取电能进行工作。
4. 点亮灯泡：应急灯的灯泡通常采用LED灯，其具有高亮度、低功耗和长寿命等优点。
当电池供电后，电路会将电能转化为光能，点亮LED灯泡提供照明。
除了以上基本工作原理，一些应急灯还具备额外的功能，如手电筒模式、夜灯模式、防护装置和警示信号等。
这些功能的实现通常通过在电路中增加对应的元件和控制电路完成。
总之，应急灯通过电池供电，并在检测到电力供应中断时，通
过控制开关将电路切换到应急状态，从而点亮LED灯泡提供紧急照明。
这种设计保证了在断电情况下，人们仍能够得到必要的照明。
火灾应急照明的供电电源及其原理接线图
火灾应急照明的供电电源及其原理接线图火灾应急照明的供电电源及其原理接线图本文关键词：接线，火灾，应急，供电，照明火灾应急照明的供电电源及其原理接线图本文简介：及作为工业安全装置民用建筑照明设施的一个重要组成部分，同人身安全密切相关。
当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对相关人员疏散、保证人身安全、保障工作的继续进行、生产或运行中进行必须的操作或清理，以防止导致再生事故，都占有重要特殊的地位。
1火灾应急照明与非火灾应急照明的火灾应急照明的供电电源及其接线图本文内容：作为工业及民用建筑照明设施的一个重要组成部分，同人身安全密切相关。
当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对相关人员疏散、保证人身安全、保证工作的继续需要进行、生产或运行中进行必须的操作或开展处置，以防止导致再生事故，即便占有重要特殊的地位。
1 火灾应急照明沃苏什卡火灾应急照明大火的区别应急照明包括备用照明、安全照明、疏散照明。
涵盖了火灾应急照明和非火警火灾应急照明两种情况。
而应急照明只包括备用照明与疏散照明。
火灾应急照明和非火灾二者从概念存上在差异。
1.1 全部投入工作的前提有差别非火灾应急照明投入工作的挹注前提是正常工作电源（电力系统电源，以下简称市电）发生故障，而火灾应急照明则是在发生火灾的情况下投入，与正常电源没有必然联系。
火灾时，火灾应急照明电源仍以正常电源为主仍旧电源，只有市电停止供电才转换为备用电源供电，即火灾时市电不洪灾一定会停电。
1.2 备用照明的定义有区别火灾应急照明主要作用是为消防作业及救援人员继续工作的场所在火灾时提供方便的可靠照明。
而即非火灾应急照明，是指正常照明控制器正常发生故障时，为保证工作或正常活动继续进行而设的，这个活动可以是办公、会议、比赛、演出等等。
及非火灾的备用照明，属于非消防负荷，火灾时的备用照明属于救护消防交通流量。
它们除了可以相联建筑物低压配电系统的备用电源外，是两个单一制的配电系统。
