【设计大全】CAD室内设计制图规范(整理)
CAD建筑室内设计制图规范和技巧
CAD建筑室内设计制图规范和技巧CAD（计算机辅助设计）是现代建筑设计领域最常用的工具之一、使用CAD软件进行建筑室内设计制图可以提高效率、准确性和可视化效果。
在进行CAD建筑室内设计制图时，有一些规范和技巧是需要遵循的。
一、CAD建筑室内设计制图规范：1.统一标准：建筑室内设计团队应该制定统一的CAD标准，包括图层设置、尺寸标注、文字字体大小等。
统一的标准可以提高团队协作的效率和图纸的一致性。
2.统一图层设置：在CAD软件中，将不同元素设置在不同的图层上可以更方便地对其进行修改和管理。
比如，将墙体、家具、装饰物等分别设置在不同的图层上。
另外，图层的命名要尽量简洁明了，方便查找和识别。
3.尺寸标注：建筑室内设计制图中，尺寸标注是非常重要的一步，它直接影响着设计的准确性。
尺寸标注应该明确清晰，比如标注墙体的长度、门窗的宽度等。
另外，尺寸标注的文字大小和字体要与整个图纸保持一致。
4.图纸纲要：在大型建筑项目中，建议使用图纸纲要来管理和组织CAD图纸。
图纸纲要应该包括项目名称、图纸编号、图纸名称、图纸比例等重要信息，方便管理和查找。
5.图纸比例：在CAD建筑室内设计制图中，推荐使用1：50或1：100的比例。
这种比例可以保证设计细节的清晰性，同时又不会导致图纸过大。
二、CAD建筑室内设计制图技巧：1.使用图块功能：将常用的家具、装饰物等元素制作成图块，能够节省绘制时间，并且可以保持设计的一致性。
在需要使用这些元素时，只需将相应的图块插入到图纸中即可。
2.引入参考图：在CAD建筑室内设计制图中，引入参考图是一种常见的技巧。
通过将现有的平面图或图片导入CAD中，可以更方便地进行设计定位和构思。
5.使用打印样式表：在打印图纸之前，建议使用打印样式表来调整图纸的打印效果。
打印样式表能够控制线型、颜色、填充等参数，以确保打印图纸的质量和可读性。
总结起来，CAD建筑室内设计制图规范和技巧对于提高设计效率和准确性非常重要。
室内设计cad制图规范
室内设计cad制图规范在室内设计领域，cad制图已经成为了必须的技能之一。
通过cad制图软件，室内设计师能够非常精准地完成各种图纸的绘制，如平面图、立面图、剖面图、电气图、水暖图等等。
而在进行cad 制图的时候，需要遵循一定的规范，才能保证绘制出来的图纸具有良好的可读性和可操作性。
下面就来了解一下室内设计cad制图的规范。
1. 尺寸标注规范在进行平面图的绘制时，尺寸标注是必不可少的一个环节。
因为尺寸标注可以让使用者很快地了解到物品的具体尺寸，从而更好地进行设计。
在进行尺寸标注时，需要注意一下几点：1）尺寸标注不要过于密集。
2）标注尺寸的时候，要按照一定的方法进行排序。
3）尽量避免交叉标注。
4）标注字体的大小、颜色、字型要有一定的规范。
2. 图框标注规范在进行cad绘制时，图框也是一个非常重要的元素。
图框可以让使用者了解到图纸的具体信息、比例尺、日期、制图人员等等，从而更好地进行操作。
在进行图框绘制时，需要注意一下几点：1）图框的比例要与绘图的实际大小相符。
2）标注的位置要合理，不要挤占绘图区域。
3）标注内容要简洁、明了。
3. 电气符号标准在进行电气图纸绘制时，需要使用到一些电气符号，如电灯、插座、开关等。
这些符号必须清晰、准确地表达出来，从而方便使用者查看、理解。
在进行电气符号绘制时，需要注意一下几点：1）电气符号的大小、颜色、形状要有一定的规范。
2）符号的位置要合理、有序。
3）标注电气符号时，需注明其类型、安装位置、数量等信息。
4. 剖面图标准在进行室内设计时，剖面图也是非常必要的一个环节。
剖面图可以让使用者更好地了解到物品的具体构造、各种材质、高度、距离等信息，从而更好地进行设计。
在进行剖面图绘制时，需要注意以下几点：1）剖面图绘制要有层次、有序。
2）标注有关各种材料、颜色、质地等信息。
3）标注高度、距离等尺寸信息。
以上就是室内设计cad制图规范的一些基本内容。
在进行cad 制图时，需要特别注意这些规范，从而保证绘制出来的图纸具有良好的可读性和可操作性。
CAD制图规范及技巧整理
CAD制图规范及技巧整理关键信息项：1、制图标准：包括图层设置、字体样式、线条规格等。
2、图形比例：明确不同类型图形的常用比例。
3、尺寸标注：标注样式、精度及规则。
4、绘图技巧：如快捷键使用、图形编辑方法等。
5、文件保存格式：规定保存的文件类型及版本。
6、审核流程：描述制图完成后的审核步骤及责任人。
1、引言11 本协议旨在规范 CAD 制图的流程和方法，提高制图的质量和效率，确保制图结果的准确性和一致性。
2、制图标准21 图层设置211 设立不同功能的图层，如轮廓线层、中心线层、标注层等。
212 为每个图层指定明确的颜色、线型和线宽。
22 字体样式221 统一使用特定的字体类型和大小，以保证文字清晰可读。
222 对文字的对齐方式和间距进行规范。
23 线条规格231 明确不同类型线条（实线、虚线、点划线等）的用途和规格。
232 规定线条的粗细比例，以区分主次结构。
3、图形比例31 常用比例311 机械制图中，常用 1:1、1:2、1:5 等比例。
312 建筑制图中，常用 1:50、1:100、1:200 等比例。
32 比例选择原则321 根据图形的复杂程度和实际尺寸选择合适比例，确保图形在图纸上布局合理。
322 同一套图纸应尽量采用统一的比例。
4、尺寸标注41 标注样式411 确定尺寸标注的箭头样式、尺寸线样式和文字位置。
412 标注文字的高度和字体应与绘图文字保持一致。
42 精度设置421 根据绘图要求设置尺寸标注的精度，一般保留到小数点后两位。
422 对于特殊精度要求的尺寸，应在标注中单独说明。
43 标注规则431 尺寸标注应清晰、准确，不得交叉、重叠。
432 标注应与图形轮廓线保持适当距离，避免混淆。
5、绘图技巧51 快捷键使用511 熟练掌握常用的快捷键，如直线（L）、圆（C）、移动（M）等，提高绘图速度。
512 自定义适合个人习惯的快捷键，进一步提升工作效率。
52 图形编辑521 掌握图形的复制、旋转、镜像等编辑操作，快速生成相似图形。
室内设计CAD图纸规范
室内设计CAD图纸规范关键信息项：1、图纸比例：＿___________________________2、图层设置：＿___________________________3、字体与标注样式：＿___________________________4、图框格式：＿___________________________5、图纸命名规则：＿___________________________6、尺寸标注精度：＿___________________________7、图形绘制精度：＿___________________________8、色彩使用规范：＿___________________________11 图纸比例111 室内设计 CAD 图纸应根据实际情况选择合适的比例，常见比例包括 1:50、1:100、1:200 等。
112 同一套图纸中，尽量保持比例的一致性，以确保图纸的可读性和规范性。
113 在特殊情况下，如需使用其他比例，应在图纸中明确标注。
12 图层设置121 建立清晰明确的图层体系，将不同类型的图形元素分别放置在不同的图层中。
122 图层名称应具有明确的含义，便于识别和管理，如“墙体”“门窗”“家具”“电气”等。
123 对每个图层设置合适的颜色、线型和线宽，以区分不同元素的重要性和类别。
13 字体与标注样式131 采用统一的字体样式，字体应清晰易读，一般选用常见的标准字体。
132 标注样式应符合国家标准和行业规范，包括尺寸标注、文字标注、箭头样式等。
133 标注文字的大小应根据图纸比例和图面布局进行合理调整，确保清晰可读。
14 图框格式141 图框应包括图纸名称、项目名称、设计单位、绘图日期、比例等必要信息。
142 图框的尺寸和格式应符合行业标准，保证图纸的规范性和专业性。
143 图框中的文字应整齐、规范，字体大小和位置应统一。
15 图纸命名规则151 制定统一的图纸命名规则，便于文件管理和查找。
CAD室内设计作图规范
CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。
室内设计的绘图常用的比例尺有1:50，1:100和1:200。
在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。
2. 标注在CAD室内设计绘图中，标注必不可少。
标注可以帮助人们更加清晰地理解设计方案。
常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。
标注文字应使用一致的字体和大小，以确保整个图纸的统一性。
3. 图层在CAD绘图中，图层是非常重要的。
应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。
例如，可以创建厨房、客厅、卧室等功能区图层。
从而在需要修改某个区域时，可以快速地找到需要修改的图层。
4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。
例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。
5. 坐标系在CAD绘图中，坐标系是非常重要的。
它可以帮助人们更好地描述和交流室内设计方案。
在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。
6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。
例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。
7. 文件命名在CAD室内设计绘图中，文件命名非常重要。
文件名应该简洁而有意义。
推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。
例如，“客厅设计平面图.dwg”。
8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。
通常使用DWG或DXF格式保存。
这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。
9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。
尺寸特性可以帮助人们更好地描述和交流室内设计方案。
例如，在绘图中应该使用一致的尺寸单位和格式。
如使用英寸、毫米等系统作为长度单位。
10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。
[整理]CAD室内设计施工图规范.
![[整理]CAD室内设计施工图规范.](https://img.taocdn.com/s3/m/0866f3dc172ded630b1cb6dc.png)

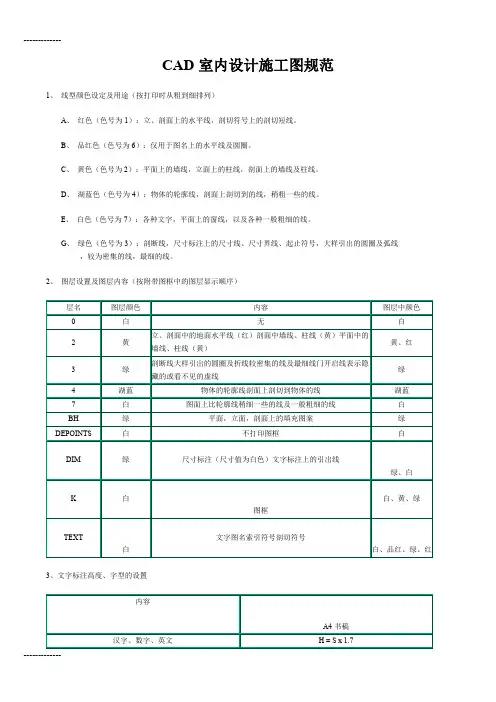

CAD室内设计施工图规范1、线型颜色设定及用途（按打印时从粗到细排列）A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。
B、品红色（色号为6）：仅用于图名上的水平线及圆圈。
C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。
D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。
E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。
G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。
2、图层设置及图层内容（按附带图框中的图层显示顺序）3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置∙材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式）∙标注格式（尺寸标注格式DIM）标注格式（文字标注格式TEXT）5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标注∙尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸∙分尺寸与总体尺寸必须相等，必要时可用EQ表示∙第二层标注应以第一层标注的末端为起点，不要重复标注。
室内cad制图规范
室内cad制图规范CAD（Computer Aided Design）是一种计算机辅助设计技术，已广泛应用于各大领域，尤其是建筑设计领域。
在建筑室内设计中，采用CAD技术可以大大提高设计的效率和精度，并且可以快速输出设计方案。
但是，要想将设计方案完美地输出，需要遵循一定的CAD制图规范。
首先，制图的尺寸和比例是制图规范中最重要的一项。
尺寸要准确，比例要协调。
在绘制楼层平面图时，应把建筑的主轴线和所有的墙线体现出来，建筑内外墙应用不同的线形区别开来。
此外，不同的CAD软件会对比例有不同的要求，对于CAD软件的不同版本也应注意比例的问题。
其次，码放元素的规范性。
在室内设计中，元素如家具、门、窗、橱柜等都必须按照一定的规范摆放。
比如，对于家具的放置，应考虑尺寸以及功能区域，其大小和高度应与空间的尺寸协调。
对于门的规范，我们应该注意门的宽度，门的开闭方向等等，这些都需要解决确保设计的好看和实用。
此外，线条的规范也是制图规范的一个重要方面。
线条要求粗细一致、明暗对比明显、色彩协调。
不同要素的线条宽度要有所区分，主要的线条应该强化其明度和饱和度，同时在线条的布局上也要注意协调，这样才能使图像清晰，美观度和清晰度更高。
最后是标注的规范。
在绘制室内CAD图时，注释及说明文字十分重要，我们需要标注楼层高度、建筑物名称等信息，并在图中标注尺寸、符号、线性、文本、色彩记号等来表达设计中的要素和设计意图。
同时，各种文本应当采用统一的字体和字形，大小和色彩要统一，注释不应重复。
标注的规范可以直观地表达设计的意图，避免许多不必要的误解。
此外，注释和标注应该清晰易懂，易于阅读，使设计师和其他人员都能够理解。
综上所述，以上就是室内CAD制图规范的几点要领。
随着CAD技术的不断发展，制图规范也在不断更新。
在实践中我们要注意采用标准制图规范，标准不仅可以使设计效果充分地体现，也是保证了各方面的规范。
通过遵守这些规范，我们可以创造出更加精密、实用、美观的室内设计方案，为人们的生活提供更美好的空间。
cad室内设计制图规范
cad室内设计制图规范CAD室内设计制图规范CAD（Computer-Aided Design）室内设计制图是现代室内设计师必备的技术工具之一，它提供了一种快速、准确、高效和可视化的设计方式。
为了确保CAD室内设计制图质量，提高设计效率，我们需要遵守一系列制图规范。
1.图纸尺寸和比例CAD室内设计制图的图纸尺寸应根据具体设计任务和输出要求进行选择，可以采用常见的A3、A2、A1等标准尺寸。
图纸的比例一般为1:50或1:100，但根据具体情况可以适当调整。
2.图层设置在CAD软件中，应根据设计要素的不同设置不同的图层。
常见的图层包括墙体、家具、电器、窗帘、标注等。
每个图层应有明确的名称，方便后续编辑和管理。
3.线型和线宽CAD室内设计制图中，墙体一般使用实线，家具和电器使用虚线，窗帘使用点线。
线宽也应根据具体情况选择，例如墙体线宽一般为0.5mm，家具线宽一般为0.3mm。
4.文字和标注文字和标注应清晰易读，字体一般选用宋体或仿宋。
文字和标注的大小根据图纸比例确定，一般为2mm至5mm。
标注包括平面图标注、尺寸标注、符号标注等，应准确表达设计意图和要求。
5.图块和符号图块是CAD室内设计制图中的重要组成部分，它用于表示家具、电器、门窗、固定装置等具体元素。
应组织好图块的库文件，方便后续的复用和编辑。
6.投影方式CAD室内设计制图中，一般使用两种投影方式：平面投影和立体投影。
平面投影主要用于绘制平面布局图和家具布置图，立体投影主要用于绘制透视图。
7.图例和比例尺每张图纸上都应有图例和比例尺，图例用于解释图纸上的符号和标注，比例尺用于表示图纸上实际尺寸和比例关系。
8.图纸命名和编号每张图纸都应有明确的命名和编号，方便查找和管理。
命名应简洁明了，编号可以按照设计阶段、楼层、功能等进行设置。
9.图纸格式和输出CAD室内设计制图应按照标准格式输出，如PDF、DWG等。
输出图纸前应进行检查，确保图纸的准确性、完整性和可读性。
