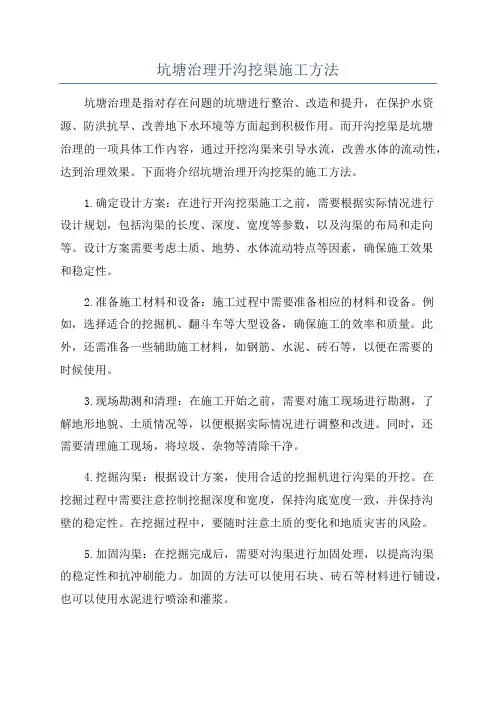

坑塘治理开沟挖渠施工方法

一、坑塘治理（1）、测量定位：根据现场位置，定出相应的围堰具体位置，在河岸线上控制点，在水中打入原木桩作为临时定位。

（2）、清淤：根据地质情况，河床淤泥厚度约2米，在打桩之前必须加以清除宽度底部约8米，上口为米，拟用1台水上挖机同时施工，直至清除到硬土为止。

（3）、打桩：在围堰的原桩位上用铁丝拉出内外两排横槽钢桩的具体位置，并按设计间距定出桩位。

拟采用打桩机施工，桩的入土深度小于2米，打好后，安装竹帘和土工布。

（4）、桩的纵横联结：纵向采用20#槽钢，用船运至围堰位置，分别固定在上，高程控制在米左右，横向采用φ6mm的钢筋，分别将内外对应的桩连同槽钢连成整体，钢筋采用紧线器收紧固定。

每根钢管桩都必须进行横向联结。

（5）、土方填筑：由运输车辆运到河边用船运至现场，然后机械进行填筑。

首先进行堰心土填筑，待填筑到一定高度后，再进行外内侧覆土堰心土填筑到露出水面后，应适当进行夯实。

（6）、围堰内抽水：围堰内抽水应适当缓慢进行，同时加强围堰的观测，检查各联结件是否有问题，并及时采取措施，堰心填土若发生沉浮，必须及时补充。

（7）、维护与管理：围堰成型后，应派人不间断地进行检查，发现问题及时处理。

（8）、围堰拆除：首先围堰内回水到外相同水位，然后将钢筋和槽钢拆除，在浮吊将桩拆除，最后用挖泥船将围堰填筑物挖除，恢复到要求的河床断面。

坑塘清淤施工1、清淤准备在各项工序施工前进行技术方案编制和交底，提交监理工程师确认。

⑴、了解河塘清淤的长度、宽度、深度及工程量，弃方堆放场地，掌握淤泥的界定标准。

清淤前应设法探明淤泥厚度，估算淤泥量。

对于施工图中未标明的河塘（含暗塘），应在处理前先探明，上报监理组，由监理组通知项目工程师，会同设计代表现场确认。

⑵、根据河床具体情况，经过施工调查及清淤方案论证，采用泥浆泵进行清淤，即将泥浆泵机械置于浮筒上，利用浮筒载着泥浆泵在泥面上进行清淤施工。

⑶、根据工程特点，施工前必须进行河道分段、分边围堰施工。

每段、每边排水后清淤进行回填（回填材料待业主确定），并压实整平，再施工基础石、挡土墙、批挡；完成后拆除围堰再围堰另一边施工。

⑷、河、塘、沟清淤必须界定土质，应将腐殖质土彻底清除干净。

⑸、项目部人员应在清淤前详细测绘平、纵、横断面图，以确定淤前高程。

2、清淤施工⑴、进行各河塘抽水工作，由于水域范围内抽水工程量大，需要合理组织，避免出现河水倒流泡坏换填河塘的情况。

⑵、施工顺序按照顺河流方向，自上而下施工，具体施工步骤如下：①、机械准备：浮筒×二只。

首先将浮筒放入河道中，连接为整体后将其固定在河岸边沿。

再将泥浆泵上至浮筒上，边接好电源线及排泥管线，将排泥管铺设至指定的清淤物堆积塘内。

②、河道清淤按照自上游至下游的顺序施工。

③、泥浆泵浮筒清淤施工时，在河道两岸设置多处卷扬机，对泥浆泵清淤设备进行施工过程中的移动。

④、首先进行河道上游的淤泥清理。

河道现状长度在1000米左右，施工时泥浆泵不能一次将河道内的淤泥吹至指定堆积塘内，同时指定堆积塘的高度比清淤范围内的平面高出6m左右，故要在管线中间每300m左右增设一道加力泵，一条清淤管线必需配备2台泥浆泵才能完成清淤作业，共安排3台机组施工。

⑤、清淤过程中由于河堤标高无法清楚的检测到，故需准备探杆一套，在一定区域内清淤完成后，检测人员立即用探杆检测清淤深度，避免出现漏挖或开挖深度不够的区域。

⑥、施工机械及劳动力配备（3）、每处河塘均需由项目部测量人员测量其清淤前、后标高，并绘制相对应的平面图和断面图，由监理复核，必要时由业主指定的测量中心派专人进行复测。

其中，河塘平面图需标明几何尺寸及其与路基的相对位置；河塘断面图要测出各测点清淤前后的高程，绘制出河塘清淤断面图，并利用河塘清淤数量计算表计算出该塘的清淤量，由监理签认后作为质保资料及设计变更的依据。

（4）、清淤时，原则上不得超过设计深度，如果清至设计深度后存在不良土质，必须由现场监理、设计代表会同业主代表通过现场观察及试验作出判别，确属淤泥的再往下清。

（5）、淤泥堆放问题：①、流塑性较大的淤泥，挖出后及时清运至施工区域以外堆放，晒干后，集中运至弃土场。

②、流塑性较小的淤泥，由自卸车直接运至弃土场。

③、对集中的淤泥质等不可利用土方进行弃置处理，由现场监理进行签证（6）、清淤必须彻底，清淤后对塘底进行晾晒。

当地面自然横坡或纵坡陡于1：5时，填筑前需要在原地面坡面上、接头处开挖台阶。

台阶宽度不小于2m，外边缘总体坡度不大于1：3，台阶顶一般作成2%~4%的内倾斜坡。

台阶立面要求机械开挖时预留10cm，用人工修整。

应注意台阶必须顺直，确保边角碾压到位。

台阶坡面向老路堤倾斜，坡比控制在3％，以利于接缝处压实。

台阶自下而上随填土进度逐层开挖，暴露台阶时间一般不超过3～4天完成最后一层填土。

（7）、清淤前后的现场影像资料，内业资料应及时整理，完善，上报监理组（8）、施工工艺流程河塘清淤施工工艺流程图二、开挖沟渠1) 土方开挖：①土方推挖前，须做好施工准备工作，了解清楚工程地质结构、地形地貌、水文地质情况，小心推挖，对可能引起滑坡和崩塌体应及时采取有效的预防性保护措施；在陡地下施工，应仔细检查边坡的稳定性，如遇有崩塌体等，应事先作好妥善的清理和支护。

②沟槽开挖的关键是确定开挖宽度。

根据槽深和土质情况，按施工规范或技术规程要求，选取既不会造成沟槽塌方，又减少开挖量的最小需要槽底宽度，经过计算确定沟槽上口开挖边线。

③在开挖基槽时，按施工图纸所示或监理人的指示进行开挖。

自行确定边坡坡度、且时间保留较长的临时边坡，经监理人检查认为存在不安全因素时，进行补充开挖和采取保护措施。

边坡安全的应急措施：土方开挖过程中，如出现裂缝和滑动迹象时，立即暂停施工和采取应急抢救措施，并通知监理人。

必须时，按监理人的指示设置观测点，及时观测边坡变化情况，并做好记录。

2)基底的清理：清基用挖掘机和人工自上而下进行，每开挖完一段20米长的坡面深度到设计高程时，及时请监理工程师到现场勘察验收，验收合格后再往下进行开挖。

对边角部位和沟槽基底局部采用人工清挖进行施工，使其达到设计要求，请监理工程师及建设单位验收合格后再进行下一道工序的施工。

3)弃土的堆置：不允许在开挖范围的上侧弃土，必须在边坡上部堆置弃土时确保开挖边坡的稳定，并经监理人批准。

弃土应分类集中堆放，淤泥采取措施排水、晾晒，弃土运至指定区域。

4)边坡开挖：①边坡开挖前，详细调查边坡的稳定性，包括设计开挖线外对施工有影响的坡面和岸坡等；设计开挖线以内有不安全因素的边坡，必须进行处理和采取相应的防护措施。

②开挖自上而下进行，高度较大的边坡，分梯段开挖，采用分层开挖方法，根据施工机械性能及开挖区布置等因素确定。

③随着开挖高程下降，及时对坡面进行测量检查以防止偏离设计开挖线，避免在形成高边坡后再进行处理。

④对于边坡开挖出露的软弱岩层和构造破碎带区域，按施工图纸和监理人的指示进行处理。

⑤开挖边坡的支护在分层开挖过程中逐层进行，上层的支护保证下一层的开挖安全顺利进行。

未完成上一层的支护，严禁进行下一层的开挖。

⑥在施工期间直至工程验收，如果沿开挖边发生滑坡或塌方，及时通知监理人，并按监理人批准的措施对边坡进行处理。

由于未能预见的地质原因产生的滑坡或塌方，经监理人确认后，按合同的规定进行处理。

5)砂浆砌块石工程：①砌筑石料的开采方法应经监理人批准，砌石材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢水锈等杂质，用于表面的石材应色泽均匀，平毛石是经过打凿平整的石料；块石应采用形状不规则，中部厚度不小于200mm的毛石。

②砌筑砂浆一定要饱满。

③砌筑砂浆严格按试配比拌制，科学的使用外加剂，并做到搅拌均匀，随拌随用，水泥砂浆和混合砂浆应分别在拌成3h和4h内使用完毕；若最高气温超过30度时，应分别在拌成后2h和3h内使用完毕。

④砌筑毛石料中部厚度不应小于200mm。

⑤每砌3~4皮为一个分层高度，每个分层高度应找平一次。

⑥外露面的灰缝厚度不得大于40mm，两个分层高度间的错缝不得小于80mm。

⑦料石挡土墙应采用同皮内丁顺相间的砌筑形式，当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于200mm。

⑧砌筑时按监理人要求收坡或收台，并设置伸缩缝和排水孔。

⑨沿L25、L26段挡土墙墙高及墙长应设泄水孔，孔眼直径100mm，外斜5%，间3.0m梅花形布置；墙背处须用水泥砂浆将表面缝隙及凹处抹平，墙顶处须用30mm厚的1:3水泥砂浆抹面，外斜5% 。

⑩伸缩缝设置与做法：不同段之间设一道，缝宽20mm，自墙顶做到基底，缝内处和顶三边填塞沥青麻丝，深度不小于200mm，施工时挡土墙两边接头处用20×100mm模板支撑。

6)回填土方要求：填土干容量25KN/m，填土中树皮、草根等杂物应清除，填土中不得有膨胀土及高塑性土；填土中应掺入10%的碎石，并在砌体强度达到设计值的70%以上时方可分层回填夯实分层厚度不大于300mm。

三、植树工程一、定点、放线(一)行道树的定点放线道路两侧成行列式栽植的树木，称行道树。

要求栽植位置准确，株行距相等(在国外有用不等距的)。

一般是按设计断面定点。

在已有道路旁定点以路牙为依据，然后用皮尺、钢尺或测绳定出行位，再按设计定株距，每隔10株于株距中间钉一木桩(即不是钉在所挖坑穴的位置上)，作为行位控制标记，以确定每株树木坑(穴)位置的依据。

然后用白灰点标出单株位置。

由于道路绿化与市政、交通、沿途单位、居民等关系密切，植树位置的确定，除和规划设计部门的配合协商外，在定点后还应请设计人员验点。

(二)公园绿地的定点自然式树木种植方式，不外乎有两种：一为单株作孤赏树，多在设计图上标有单株的位置。

另一种是群植，图上只标明范围，而未明确株位的树丛、片林。

其定点、放线方法有以下三种：1．平板仪定点：范围较大，测量基点准确的绿地，可以用平板仪定点。

即依据基点，将单株位置及片株的范围线，按设计，依次定出，并钉木桩标明；桩上应写清树种、株数。

注意定点前先应清除障碍。

2．网格法：适用范围大而地势平坦的绿地。

按比例在设计图上和现场分别划出等距离的方格(一般以20×20米最好)。

定点时，先在设计图上量好树木对其方格的纵横座标距离，再按现场放大的比例，定出其相应方格的位置；钉上标以树种、坑(穴)规格的木桩或撒灰线标明。

3．交会法：适用于范围较小，现场内建筑物或其它标记与设计图相符的绿地。

以建筑物的两个固定位置为依据，根据设计图上与该两点的距离相交合，定出植树位置。

位置确定后必须做明标志。

孤立树可钉木桩，写明树种。

刨坑(挖穴)规格[坑(穴)号]，树丛要用白灰线划清范围。

线圈内钉上木桩，写明树种、数量，坑(穴)号，然后用目测的方法定出单株小点，并用灰点标明。
