电脑主板维修课程讲义1
电脑故障维修：主板维修讲义 1
主板维修讲义 1一主板各芯片的功能及名词解释主板芯片组（chipset）(pciset) ：分为南桥和北桥南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。
功能如下：1) PCI、ISA与IDE之间的通道。
2) PS/2鼠标控制。
（间接属南桥管理，直接属I/O管理）3) KB控制（keyboard）。
(键盘)4) USB控制。
（通用串行总线）5) SYSTEM CLOCK系统时钟控制。
6) I/O芯片控制。
7) ISA总线。
8) IRQ控制。
（中断请求）9) DMA控制。
（直接存取）10) RTC控制。
11) IDE的控制。
南桥的连接：ISA-PCICPU-外设之间的桥梁内存-外存北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控项目多为高速设备，如：CPU、Host Bus。
后期北桥集成了内存控制器、Cache高速控制器；功能如下：① CPU与内存之间的交流。
② C ache控制。
③ AGP控制（图形加速端口）④ PCI总线的控制。
⑤ CPU与外设之间的交流。
⑥ 支持内存的种类及最大容量的控制。
（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。
586FX 82438FXVX82438VXCache：高速缓冲存储器。
（1）、high-speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）CPUCache内存I/O芯片input/output，（局部I/O）。
I/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）COM口控制芯片：主板上唯一的一个用±12V电源芯片。
串口鼠标问题：1、电源。
2、COM口控制芯片。
3、COM口控制芯片旁的二极管。
BIOS：基本输入输出系统。
（Basic Input Output System）主要负责软件、硬件的连接。
台式电脑主板维修详细教材1
台式电脑主板维修详细教材1主板维修教学笔记目录第一课第二课第三课第四课第五课第六课第七课第八课第九课第十课第十一课第十二课主板架构3VSB电路CMOS电路触发电路线性电源开关电源时钟CLK 电路复位(RST)电路BIOS和代码卡接口电路接口电路主板的维修方法第一课主板架构INTEL: 370 478 775 AMD: 462 754 939 AM2键盘鼠标PS/2接口：LPT接口也就是并口：COM接口也就是串口：USB接口：E-SATA接口：集成声卡接口：VGA接口：DVI接口：网络接口：S端子：HDMI:光纤音频接口：*****4接口：同轴音频输出接口：同轴音频输入接口：PCI-E插槽：IDE插槽：SATA插槽：网卡芯片：声卡芯片：常见主板品牌: 华硕(ASUS)、技嘉(*****E) 、精英(ECS)、微星(MSI)、升技(ABIT)、磐正(EPOX)、双敏(UNIKA)、映泰(*****)、华擎(ASRock)、硕泰克(SOLTEK)、捷波(JETWAY) 、钻石(DFI)、青云(Albatron)、奥兰治ORA 、承启(*****CH)、顶神(ASMART)、建基(AOpen) 、科迪亚(QDI) 、捷锐、超微(Supermicro)、浩鑫(Shuttle) 、顶星(Topstar)、佰钰、昂达(ONDA) 、佰钰acorp(台湾)、富士康(*****)、斯巴达克(SPARK)、梅捷(SOYO)、艾崴(Iwill)、小影霸、七彩虹(colorful)、天机、维博特、信步、创能(CUANON) 、三帝(DDD)、硕菁(soking)、博登(xfx)、微升(MIMSUN) 、数码通(PcDigicom)、倍嘉、冠盟、盈通(YESTON)、磐、隽星、数码键、冠誉、翔升、联冠(LK)、天朗、华杰、优俪、美达、磐英(hasee) 、赛科、铧基、先锋、华鑫、红苹果、天擎、金字塔*****)、奔迅(BENXUN)、百时通(*****) 、钛硕、祥瑞、科盟、科脑、普锐(Pretech)、众可、祺祥、众成、杰微、万邦龙、红船、风速、搏鹰、佰特、艾美、技星(ST STAr) 、昂迪、新华盛、威钻、建邦、天虹、奔驰、技鑫、泰安(TYAN)、杰灵(*****)、火龙王、亚瑟伟业、磐志、卓越、奥美嘉(aomg)、枫叶、宏嘉、追钰、首通(SOTIME) 、双捷、思普、阳光、跆基(Twkey)、中硕、大众、中凌、讯崴、先冠、亚帝伦、拓嘉、台讯、盛邦至尊、宝捷亚特、群升(PCQS)、铭世、蓝天(*****) 、源兴、新泰(SYNTAX)、华英、红旗、众星、海讯(sunstar)、恒钛、致铭(cthim) 、台众、白鲨王(*****G)、凌峰、宇擎、双硕、鑫驰、速霸、华佳、宏迅、迪兰恒进、慧星、金凤凰(*****X)、帝鲨(*****)、***** 、联强(Lemel)、金正。
笔记本电脑主板维修培训资料
6. 或非門（NOR）
A
C C=A＋B
B
或門真值表如下﹕
ABC 00 0 01 1 10 1 11 1
或非門真值表如下﹕
ABC 00 1 01 0 10 0 11 0
场效 应管
非门
与门
第三章 电子基础知识
4 计算机技术中常见的专业用语
位(bit): 一个0或1称为一位（bit）；计算机（包括单片机）中是指
数字电路: 人们把用来传输、控制或变换数字信号的电子电路称为数 字电路。数字电路工作时通常只有两种状态：高电位(又称高电平)或 低电位(又称低电平) 讨论数字电路问题时，也常用代码“0”和“1” 表示某些器件工作时的两种状态，例如开关断开代表“0”状态、接通 代表“1”状态。 三种基本逻辑电路: 与门、或门和非门(反相器)。
第四章﹕元器件的识别与特性
1 電子元器件符號國際標准/國家標准對照表
国际标准
国家标准
国际标准
INDUCTOR RESISTANCE CAPACITANCE TRANSISTOR
DIODE MOSFET FUSE
NOT GATE AND GATE NOT AND
OR NOT OR COMPARATOR Crystal Oscillator
计算机中的数制: 因为计算机只认得二进制编码所以计算机的指令系统中
的所有指令,都必须以二进制编码的形式来表示
二 进 制(Binary ): 就 只 有 ０ 和 1,逢二进一．
十六进制: 由 于 二 进 制 只 有 两 个 数 字 可 以 用 ， 所 以 常 常 要 用 很
多 个 数 位 才 能 表 达 一 个 数 目 ，为 了 方 便 表 达 二 进 制 数 目 ， 我 们 常 常 会 用 「 十 六 进 制 」 (Hexadecimal) ， 因 为 一 个 十 六 进 制 数字会对应四个二进制数字.
电脑主板维修入门资料
电脑主板维修维修基础入门讲解一、查板方法: 1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2．表测法：＋5V、GND电阻是否是太小（在50欧姆以下）。
3．通电检查：对明确已坏板，可略调高电压0．5－1V，开机后用手搓板上的IC，让有问题的芯片发 4．逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5．辨别各大工作区：大部分板都有区域上的明确分工，如：控制区（CPU）、时钟区（晶振）（分 二、排错方法： 1．将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号（波型），如有入无出，再 2．找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的IC背在上面，开机观察是否好转 3．用切线、借跳线法寻找短路线：发现有的信线和地线、＋5V或其它多个IC不应相连的脚短路，可 4．对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。
5．用微机万用编程器（ALL－03／07）（EXPRO－80／100等）中的ICTEST软件测试IC。
三、电脑芯片拆卸方法： 1．剪脚法：不伤板，不能再生利用。
2．拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC（易伤板，但可保全测试I 3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC（不易掌握）。
4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC浸入锡锅内，即可起出IC又不伤板 5．电热风枪：用专用电热风枪卸片，吹要卸的IC引脚部分，即可将化锡后的IC起出（注意吹板时要主板维修基础 主板是电脑的关键部件，用来连接各种电脑设备，在电脑起着至关重要的作用。
如果主板出现故障， 一、引起主板故障的主要原因 如今主板所集成的组件和电路多而复杂，因此产生故障的原因也相对较多。
常见主板故障很多是环 1、主板运行环境不良 如果主板上布满了灰尘，可以造成信号短路等故障。
完整版自学主板维修教程
001讲：主板生产流程002讲：主板上的贴片电阻003讲：贴片电阻004讲：贴片电阻及贴片电容005讲：元件在电路图中的画法006讲：元件在电路图中的画法及电解电容007讲：电解电容的检修更换及ATX电源插座008讲：ATX电源插座图纸009讲：ATX电源插座010讲：ATX电源插座电路图详解及测量011讲：ATX电源插座电路测量012讲：ATX电源插座电路测量013讲：ATX电源各输出线详解及测量014讲：主板供电线路及恒温烙铁015讲：恒温烙铁的使用方法及注意事项016讲：220伏高温烙铁的组成及恒温烙铁简介017讲：恒温烙铁的故障检修018讲：恒温烙铁的安装及焊接方法019讲：主板电路图ATX电源供电图及IO芯片020讲：IO芯片线路及各引脚的测量021讲：IO芯片个引脚的电压测量及个引脚功能-022讲：IO芯片特殊引脚的特殊功能及主板面板开关引脚的关系023讲：主板机箱链接引脚及外接设备引脚各脚的功能电压及以ATX电源插座之间的联系024讲：主板连接外设各引脚以周边个元件之间的联系025讲：主板机箱链接引脚及外接设备引以周边元件的关系及测量方法026讲：主板外设引脚以周边元件联系的电路图及万用表电池的更换和二极管的介绍027讲：三极管的介绍及检测及好坏判别028讲：三极管029讲：三极管的测量及主板开关控制引脚的电压测量030讲：主板开机电路概述及开机的四种方法031讲：主板电路检修方法概述（开机电路检修的四步骤1电源线检测）032讲：主板开机电路检修2.ATX电源检修033讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）034讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）035讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）036讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）（元件拆卸更换及吸锡器的使用方法）037讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）038讲：主板开机电路检修ATX电源检修详解（元件的识别、拆卸整理、标记分类及绘制电路图的标注方法）039讲：主板开机电路检修ATX电源检修详解（PFC电路高压整流滤波电路）040讲：主板开机电路检修ATX电源检修详解高压整流滤波电路上的电子元件041讲：主板开机电路检修ATX电源检修详解高压整流滤波电路上的电子元件检测042讲：主板开机电路检修ATX电源检修详解（控制电路、ATX电源的维修流程）043讲：基础知识复习巩固（重点掌握）044讲：PCB印刷板简介045讲：主板开机电路检修ATX电源接口的检测046讲：主板上的各大小孔的作用尺寸及整体尺寸（长宽高）介绍047讲：主板螺丝孔以各层板之间的布线联系及ATX橙、红、地线的表层布线以检修048讲：PCB多层板各层布线的基本方法及ATX插座的安装简介049讲：主板跳线地线的布线图及检修与5VSB到PW+的布线050讲：5VSB到PW+的线路检修及布线情况(BC即贴片电容）051讲：以5VSB相连的贴片电容电路及主板飞线052讲：主板飞线的方法、5VSB到PW+及VSB到IO芯片的线路检修053讲：5VSB到VSB的线路检修方法054讲：VSB到南桥之间的元件连接简介（SB是南桥的缩写）055讲：intel南桥芯片详细讲解056讲：5VSB以各芯片之间的走线（IC即芯片）057讲：跑电路的原则058讲：5VSB电路检修（对地打阻值）059讲：开关按钮的检修、结构介绍及用对地打阻值法和电压法判断主板开机排针的好坏060讲：IO芯片的五种检查方法及用电阻和电压法对IO芯片的检测介绍061讲：热风焊台的组成结构及工作原理062讲：热风焊台的常见故障检修和电路组成及风力系统工作原理介绍063讲：风枪柄的组成结构及工作原理064讲：热风焊台拆焊板卡上各种贴片元器件的方法及使用技巧065讲：（开机电路）1、电源线、ATX电源和ATX电源接口及跟ATX的5VSB和PSON相连元件的检测066讲：（开机电路）2、ATX中5VSB和PSON的布线和电路图及跟PWRSW相连元件的检测067讲：（开机电路包含问题解答）3、5vsb到F_PANEL的布线、及IO芯片上与PWRSW 相连引脚和贴片电容的检测068讲：（开机电路包、含问题解答）4、IO芯片VBAT、5VSB、VSB引脚的查找和相连元件的检测方法及相关电路图绘制069讲：（开机电路、包含问题解答）5、跑5VSB到VSB之间线路的介绍070讲：（开机电路、包含问题解答）6、5VSB到VSB之间的布线情况及相关电路图绘制及数字电路和模拟电路的简述071讲：（开机电路、包含问题解答）7、门电路的工作原理、检测及各引脚的功能定义和其内部结构图绘制072讲：（开机电路、包含问题解答）8、IO芯片的标识解读及更换原则。

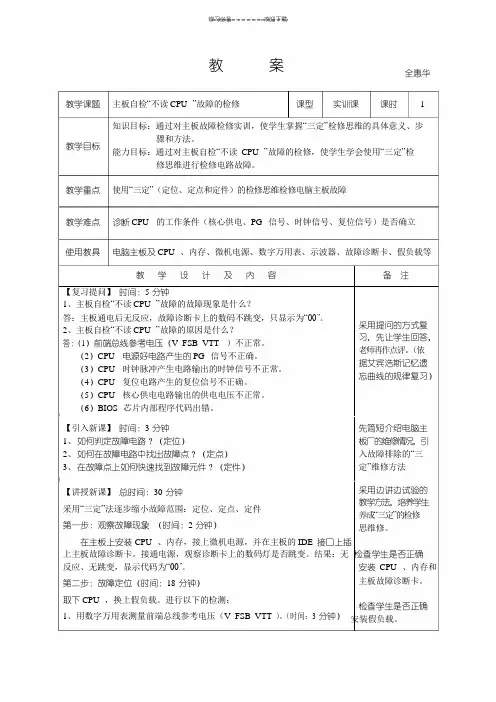

《电脑主板维修技术》教案
学习必备欢迎下载教案全惠华教学课题主板自检“不读CPU”故障的检修课型实训课课时1知识目标：通过对主板故障检修实训，使学生掌握“三定”检修思维的具体意义、步教学目标教学重点教学难点使用教具骤和方法。
能力目标：通过对主板自检“不读CPU”故障的检修，使学生学会使用“三定”检修思维进行检修电路故障。
使用“三定”（定位、定点和定件）的检修思维检修电脑主板故障诊断CPU的工作条件（核心供电、PG信号、时钟信号、复位信号）是否确立电脑主板及CPU、内存、微机电源、数字万用表、示波器、故障诊断卡、假负载等教学设计及内容备注【复习提问】时间：5分钟1、主板自检“不读CPU”故障的故障现象是什么？答：主板通电后无反应，故障诊断卡上的数码不跳变，只显示为“00”。
2、主板自检“不读CPU”故障的原因是什么？答：（1）前端总线参考电压（V_FSB_VTT）不正常。
（2）CPU电源好电路产生的PG信号不正确。
（3）CPU时钟脉冲产生电路输出的时钟信号不正常。
（4）CPU复位电路产生的复位信号不正确。
（5）CPU核心供电电路输出的供电电压不正常。
（6）BIOS芯片内部程序代码出错。
【引入新课】时间：3分钟1、如何判定故障电路？（定位）2、如何在故障电路中找出故障点？（定点）3、在故障点上如何快速找到故障元件？（定件）【讲授新课】总时间：30分钟采用“三定”法逐步缩小故障范围：定位、定点、定件第一步：观察故障现象（时间：2分钟）采用提问的方式复习，先让学生回答，老师再作点评。
（依据艾宾浩斯记忆遗忘曲线的规律复习）先简短介绍电脑主板厂的维修情况，引入故障排除的“三定”维修方法采用边讲边试验的教学方法，培养学生养成“三定”的检修思维修。
在主板上安装CPU、内存，接上微机电源，并在主板的IDE接口上插上主板故障诊断卡。
接通电源，观察诊断卡上的数码灯是否跳变。
结果：无检查学生是否正确反应、无跳变，显示代码为“00”。
安装CPU、内存和第二步：故障定位（时间：18分钟）取下CPU，换上假负载。
[电脑主板维修从入门到精通]
![[电脑主板维修从入门到精通]](https://img.taocdn.com/s3/m/0dc0b8066c175f0e7cd13761.png)
6.3.2 主板CMOS电路故障检测点 169
6.4 主板CMOS电路常见故障的判定及解决方法 171
6.4.1 CMOS电路常见故障现象及原因 171
6.4.2 CMOS电路常见故障解决方法 172
6.5 主板BIOS电路 173
6.5.1 BIOS的功能和作用 173
8.5.1 调压电路组成的AGP供电电路 265
8.5.2 开关电源组成的AGP供电电路 267
8.5.3 AGP供电电路故障检修流程及故障测试点 268
8.6 PCI-E供电电路分析及故障检修 268
8.7 主板供电电路常见故障的判定及解决方法 270
8.7.1 主板供电电路常见故障现象及原因 270
2.1.7 主板故障诊断卡 035
2.1.8 CPU假负载 037
2.1.9 打阻值卡 039
2.1.10 其他工具 039
2.2 主板中主要元器件 040
2.2.1 电阻器 040
2.2.2 电容器 046
2.2.3 电感器 050
2.2.4 晶振 054
2.2.5 二极管 055
4.7 DDR内存插槽电路及测试点 099
4.7.1 DDR内存插槽结构 099
4.7.2 DDR内存插槽测试点 101
4.7.3 DDR内存插槽电路 101
4.8 DDR2内存插槽电路及测试点 101
4.8.1 DDR2内存插槽结构 101
4.8.2 DDR2内存插槽测试点 105
4.8.3 DDR2内存插槽电路 105
2.2.6 三极管 058
2.2.7 场效应管 060
第一课电脑维修基础知识课件
光驱 （CD/DVD-ROM ）
全称光盘驱动器，是用来读取光盘的设 备。目前市场上以DVD光驱为主，老 式CD光驱已经不多见了。
PC电源
是整个电脑的能源中心，为主机中的各 种设备提供电力供应，电源质量的优劣， 很大程度上决定了电脑运行的稳定性， 所以我们应该为自己的爱机选购一个做 工优秀的电源产品。
散热器
电脑散热器包括CPU散 热器、主板芯片散热器、 显卡散热器以及机箱散 热器等，它的作用是把 这些硬件在工作过程中 产生的热量带走，从而 使这些部件能够运行在 一个安全温度之下。
2、电脑部件概览（主机箱内部设备）
主机箱
主机箱的用途是安装和保护计算 机的核心硬件，这些硬件包括： 主板、CPU、内存条、硬盘、显 卡、光驱、声卡、网卡、电源、 散热器等，主机箱一般由金属材 料制成，具有防电磁辐射和恒温 等基本特点.
CPU
又叫中央处理器，是整个计算机系统的核 心部件。电脑当中的一切指令，都是经过 CPU控制并运行的，因此CPU的性能成为 恒量一台电脑档次的重要标准之一。
目前，市场上以两家大型跨国公司生产的 CPU为主，INTEL （因特尔）和AMD （超威半导体)， Intel公司是全球最大的 芯片制造商，同时也是发明CPU的开山鼻 祖， 而AMD是后起之秀，是世界少有能力 与INTEL抗衡的高科技企业之一。
中国一直在研制自己的CPU产品，但未能 创造出能广泛应用到个人电脑的产品。
通常对于初学者来说，这些电脑 数据存取容量单位比较难以弄明 白，我们可以这样理解，在电脑 当中，随便输入的1024个英文字 母或者数字，表示它们所占电脑 存储容量为1KB，而512个汉字所 占电脑存储容量也为1KB，因为 前面讲过，一个汉字占两个字节 的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
您对大家说：INTEL原装板 不上电原理 。
以及 K7不上电原理。
(20:35:02)您对大家说：双路供电原理。
(20:35:06)您对大家说：原装板。
(20:35:40)※系统广播[Admin]:今晚呱呱情感话题讨论：女人的第二次贞操与处女无关。
你接受“第二次贞操”这个概念吗？排麦参与男女话题互动地点：成熟男女话题区[非常红颜知己(241007)房间房间入口18期-cz(41029913)对您说：见过 (20:36:00)您对大家说：跳帽跳反了 会跑 E9 (20:37:45)您对大家说：BIOS坏了也会E9 (20:37:53)您对大家说：不跑码 多半是BIOS坏。
(20:37:58)您对大家说：不通电 95%都是IO坏了 (20:38:06)您对18期-木林森电脑(41383038)说：6 木头 (20:38:45)您对18期-木林森电脑(41383038)说：INTEL芯片组 南桥待机条件是哪几个？ (20:38:56)与服务器的连接异常断开!正在重新登录...连接服务器失败!正在重试...连接服务器成功!开始登录房间...※提示：您的发言已结束!登录媒体服务器成功!※提示：您排麦成功，目前排在麦序的第(1)位.※提示：您已被递到了第(1)个麦上,请注意发言.您对大家说：INTEL芯片组 南桥待机条件是哪几个？(20:40:00)※系统广播[Admin]:呱呱大型征婚火爆进行中你是否懂得恋爱技巧？？快来[六十年代婚恋交友]由婚恋区≮在线红娘≯北极，助您爱情幸福，婚姻开花结果！ 房间入口您对大家说：RTCRST# 不是以跳帽形式存在。
而是直接电阻上拉 (20:40:58)您对大家说：INTEL原装板，待机条件： 3VSB (20:41:48)您对大家说：32.768KHz 2脚电压多少？ (20:42:07)18期-偷师学艺(41280857)对您说：相差0.2 (20:42:21)您对大家说：rtcrst#， 是 VCCRTC通过电阻直接上拉的，除非电阻腐蚀，电容漏电，一般不会有问题。
(20:43:16)您对大家说：SMSC 47M172 92脚发出RSMRST#给南桥 3.3V ！(20:43:46)您对15期-命不由天(36554585)说：vccrtc从CMOS电池开始跑线。
(20:44:23)18-耀阳(41216312)对您说：噢，双路 (20:45:02)※系统广播[Admin]:呱呱大型征婚火爆进行中你是否懂得恋爱技巧？？快来[六十年代婚恋交友]由婚恋区≮在线红娘≯北极，助您爱情幸福，婚姻开花结果！ 房间入口您对大家说：当南桥的待机条件满足后，触发开关，产生PWRBTN#低电平信号直接给南桥。
(20:46:10)您对大家说：南桥得到PWRBTN#开关信号瞬间低电平后，置高SLP_S3#，送往 IO。
(20:46:32)您对大家说：85脚 (20:46:41)您对大家说：此时，IO并没有理解拉低绿线。
而是去检测CPU 是否装入！这个信号名字叫SKTOCC# (20:47:02)您对大家说：如果CPU装入了，那么SKTOCC#会为0V ，如果没装CPU,这个信号为3.3V (20:47:33)您对大家说：当然装的假负载，也是可以把这个信号接地的，0V ，欺骗IO。
可以上电 (20:47:48)您对大家说：只需要把SKTOCC#跟VSS相连 (20:48:55)您对大家说：当IO85脚收到SLP—S3# 高电平，且收到83脚低电平后，将绿线拉低。
电源通电了 。
(20:49:35)您对大家说：开关---南桥---IO---绿线 (20:49:54)您对大家说：开关---IO---南桥---IO---绿线 (20:50:00)您对大家说：IO需要检测CPU是否装入。
(20:50:13)※系统广播[Admin]:今晚呱呱情感话题讨论：随着网络上越来越多的“伪娘”的出现 你如何看待现代社会中男人的女性化~！排麦参与男女话题互动地点：成熟男女话题区[心情夜话(234921)房间房间入口您对大家说：attp1 (20:54:46)您对大家说：温度保护 (20:54:51)您对大家说：当ATTP1检测到CPU温度过高时候。
断开它的 3-6脚 。
(20:55:06)您对大家说：3脚连接的是IO的 PSON#脚 。
6脚连接的是电源绿线 (20:55:28)您对大家说：CPU温度正常的时候，3-6是通的 (20:55:38)您对大家说：只要在测量ATTP1的时候。
发现3和6脚的电平不一样。
换了就好~~ (20:56:42)您对大家说：没的换。
就直接拆掉 。
3-6焊盘直连 (20:57:37)您对大家说：去掉 了温度保护功能。
CPU注意散热 。
(20:57:49)您对大家说：K7不装CPU风扇。
3秒烧U (20:57:59)实地-王星龙(39291359)对您说： 饼哥到底是为什么我还要输验证码啊，想发下言都很麻烦 (20:58:46)您对大家说：双路供电 有故障，会导致没有待机电压！！(20:59:03)您对大家说：实现原理：待机时采用5VSB供电---紫线(20:59:35)您对大家说：通电后，由于系统需要的电流大，所以需要用 红色5V供电，VCC - (20:59:58)您对大家说：4500 4501 4502 4609 (21:01:10)您对大家说：一个N沟道+一个P沟道 8脚 复合型MOS (21:01:24)基地-郭子(37482254)对您说：我先闪了 朋友电话来了 (21:01:33)您对大家说：P沟道 低电平导通 。
(21:01:37)您对大家说：N沟道 G极电压越高。
导通越强。
(21:01:51)您对大家说：一般在 USB接口旁边或者内存供电旁边 。
(21:02:02)您对15期-命不由天(36554585)说：N P沟道 好坏判断。
(21:03:50)您对大家说：技嘉 双路供电 (21:07:15)您对大家说：双路供电有问题会导致没有5V双路电压。
所以导致没有3VSB (21:07:37)您对大家说：进入S3状态时，只有内存需要供电，不需要红色供电。
所以改用5VSB供电 。
(21:13:09)您对大家说：进入S0状态时，电流比较大，需要用红色线供电。
(21:13:20)您对18期-金山(40053718)说：大多数都有 (21:13:53)您对大家说：S3 系统待机状态 (21:14:13)您对大家说：S4 休眠 (21:14:16)您对大家说：S5关机 (21:14:17)您对大家说：S0 开机 正常使用 (21:14:23)您对18期--宏伟电脑(37565320)说：如果A14没有电压时候，检查1117是否有输入 (21:15:01)※系统广播[Admin]:现在正由美女网舞教练-≮嗨 教≯◇．意境ゞ，在魅力魔摇吧教学时尚网舞-炫嗨，此舞热情奔放，自信张扬，使肩，臂，腰和腿得到很好的锻炼。
欢迎前来观摩学习！！！ 房间入口您对18期--宏伟电脑(37565320)说：如果没有输入5V ，可能是5V 双路有问题了 (21:15:14)您对大家说：u42 PMOS (21:15:46)您对大家说：Q138 是通电后，1脚为12,3脚为5V 管子完全导通 2也会为5V (21:16:06)您对15期-命不由天(36554585)说：3VSB对地短路 (21:16:20)您对大家说：主板的供电识别. (21:17:37)您对大家说：主板上电后，电源开工，送出12V 5V 3.3V(21:17:57)您对大家说：这些电压不能直接给主板芯片工作。
需要转换为1.5V 1.8V 2.5V 等 电压。
(21:18:18)您对大家说：降压电路 (21:18:25)您对大家说：DC-DC (21:18:26)您对大家说：一般主板有4大供电 (21:18:41)您对大家说：内存供电 (21:18:42)您对大家说：桥供电/显卡供电 (21:18:48)您对大家说：总线供电 (21:18:51)您对大家说：CPU工资按 (21:18:53)您对大家说：供电 (21:18:56)您对大家说：CPU供电。
内存供电。
桥供电 就近原则(21:19:36)您对大家说：总线供电在CPU和北桥之间的MOS 管 S极测量1.2V (21:19:52)您对大家说：桥供电一般是1.5 V 1.8V 2.5V 1.05v 1.2V 等(21:20:08)您对大家说：内存供电 ：DDR1 2.5-2.8V (21:20:16)您对大家说：DDR2 1.8-2v (21:20:26)您对大家说：DDR3 1.5V (21:20:30)您对大家说：注意：478和462没有总线供电 。
(21:20:39)※系统广播[Admin]:大盘已上3000点，手中的股票何去何从？送“金牛”不仅能得到解股专家对您持有股票的精细讲解，还能拉近和专家们的距离哦，快来解股专区收获您的财富吧…您对大家说：INTEL的CPU的总线供电名字叫 VTT_FSB(21:21:07)您对大家说：AMD的总线供电叫VLDT 或者叫HT1.2V (21:21:19)您对大家说：内存供电 需要同时给 内存和北桥供电 。
(21:23:30)您对大家说：桥供电，需要同时给2个桥供电，它们才可以互相传递信号 。
(21:23:44)您对大家说：4大供电不只是 4个供电。
(21:31:14)您对大家说：因为桥需要的供电可能有好几个。
(21:31:28)您对18期-金山(40053718)说：pcie供电直接由电源提供(21:31:57)您对18期-金山(40053718)说：AGP的供电除了由电源提供外，还由MOS转换成1.5V 供电。
(21:32:18)18期被拆迁(42869236)对您说：插pcie显卡触发掉电会是什么原因？(21:34:48)您对18期被拆迁(42869236)说：pcie的12V 短路 。
(21:35:27)。
