【9月最新修订版】全国各地100套中考物理试题分类汇编(10)电与热

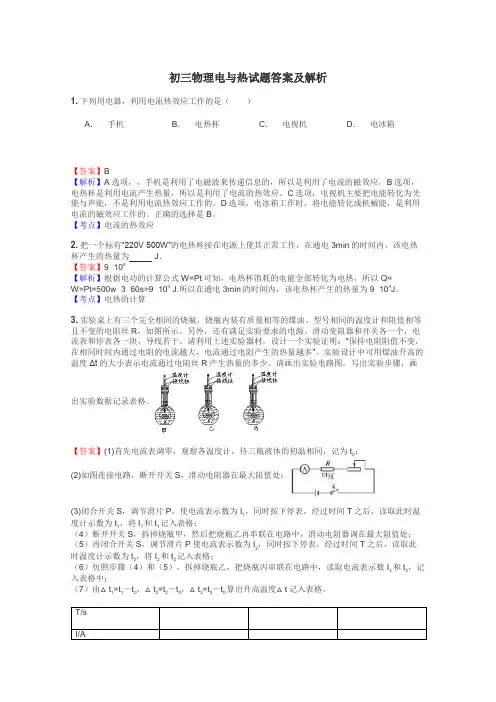

初三物理电与热试题答案及解析
初三物理电与热试题答案及解析1.下列用电器，利用电流热效应工作的是（）【答案】B【解析】A选项，，手机是利用了电磁波来传递信息的，所以是利用了电流的磁效应。
B选项，电热杯是利用电流产生热量，所以是利用了电流的热效应。
C选项，电视机主要把电能转化为光能与声能，不是利用电流热效应工作的。
D选项，电冰箱工作时，将电能转化成机械能，是利用电流的磁效应工作的。
正确的选择是B。
【考点】电流的热效应2.把一个标有“220V500W”的电热杯接在电源上使其正常工作，在通电3min的时间内，该电热杯产生的热量为 J．【答案】9×104【解析】根据电功的计算公式W=Pt可知，电热杯消耗的电能全部转化为电热，所以Q=W=Pt=500w×3×60s=9×104 J.所以在通电3min的时间内，该电热杯产生的热量为9×104J。
【考点】电热的计算3.实验桌上有三个完全相同的烧瓶，烧瓶内装有质量相等的煤油、型号相同的温度计和阻值相等且不变的电阻丝R，如图所示。
另外，还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干。
请利用上述实验器材，设计一个实验证明：“保持电阻阻值不变，在相同时间内通过电阻的电流越大，电流通过电阻产生的热量越多”。
实验设计中可用煤油升高的温度Δt的大小表示电流通过电阻丝R产生热量的多少。
请画出实验电路图，写出实验步骤，画出实验数据记录表格。
【答案】(1)首先电流表调零，观察各温度计，待三瓶液体的初温相同，记为t；(2)如图连接电路，断开开关S，滑动电阻器在最大阻值处；(3)闭合开关S，调节滑片P，使电流表示数为I1，同时按下停表，经过时间T之后，读取此时温度计示数为t1，将I1和t1记入表格；（4）断开开关S，拆掉烧瓶甲，然后把烧瓶乙再串联在电路中，滑动电阻器调在最大阻值处；（5）再闭合开关S，调节滑片P使电流表示数为I2，同时按下停表，经过时间T之后，读取此时温度计示数为t2，将I2和t2记入表格；（6）仿照步骤（4）和（5），拆掉烧瓶乙，把烧瓶丙串联在电路中，读取电流表示数I3和t3，记入表格中；（7）由△t1=t1－t，△t2=t2－t，△t3=t3－t算出升高温度△t记入表格。
2022全国各地100套中考物理押题分类汇编电与热
9月最新修订）2022全国各地100套中考物理试题分类汇编10：电与热一、选择0.5Ain内产生的热量是【答案】C3．2022年河北省，第170.5Ain消耗的电能是__________J，如果该能量的70%被水吸收，能使____________g的水温度升高20℃【c水=×103J/g·℃】。
【答案】6×105 53．2022山东威海，第180.5Ain，电流做功为 J，在这10min内该电动机线圈产生的热量是360J，则电动机线圈的电阻是Ω。
【答案】36006．（2022北京，第2210℃0.5kg20℃440W 2A 220V P I U ===额额额22(220V)110440WU R P ===Ω额额3521() 4.2100.5(10020)J=1.6810J Q c m t t =-=⨯⨯⨯-⨯水水51.6810J381.82s 440WW Q t P P ⨯===≈额额5kg20℃60℃-15A 5L5kgt-t 0=×103J/g ·℃×5kg ×（60℃－20℃）＝×105J （2）读表知：额定功率A VWU P I 8.62201500===刻线，然后把水壶放在加热座上，拨动开关，5min 后水烧开，水壶自动断电，已知水的初温为20℃。
（1）这壶水吸收的热量为多少[c 水=×103J/g ·℃]（2）烧水时家中电压为220V ，求电热水壶的热效率。
（3）在用电高峰，电路中的实际电压将为198W ，这时电热水壶的实际功率为多大【答案】解：（1）水的质量m=800m ×1.0g/cm 3=0.8kg ；水吸收的热量为Q=cmt 2-t 1=×105J ；（2）电热水器消耗的电能是W=in 产生多少热量【答案】解：（1）电烙铁正常工作的电流 I ＝UP ＝V 220W011＝Ａ …………（2分）（2）电烙铁的电阻R= PU 2=W 011)V 220(2=440Ω …………（2分）或Ω===4405A.0V 220I U R 自动电热水壶 型号 ZDH1008 电源 220V 50H 额定功率 1100W 容量 800m 编号H8017664（3）产生热量Q=W=0.5A 20℃95℃Ω===98850)220(222WV P U R 保1L -3m3kgm m kg V m 110/100.13333=⨯⨯==-ρJ C C kg C kg J t t cm Q 5000301015.3)2095(1)./(102.4)(⨯=-⨯⨯⨯=-=70总Q J Q 51015.3⨯==J Q 5105.4⨯=总s WJ P Q P W t 900500105.45=⨯===加总加in 就能将整壶水烧开，如果水吸收的热量是×105J ，则该电热水壶的效率是多少3有关电热水壶的安全使用，有下列几种说法，其中不正确的是 填序号． ①电热水壶不用时，应拔下电源插头；②当壶体和基座被弄脏时，放进清水中清洗；③电热水壶工作时，身体不可靠近壶嘴；④注入水时，水位不超过电热水壶的最高水位线【答案】1I=P U =1000220W V≈4.5A 2W=Q W 553.24103.910J J⨯⨯103℃80℃70℃660℃20℃2.5kgin40，求电饭锅正常工作时电能转化为内能的效率是多少【答案】（1）不会熔化；当锅内温度达到103℃时，开关S1会自动，而铝的熔点为660℃，所以不会熔化。
初三物理电与热试题答案及解析
初三物理电与热试题答案及解析1.是探究电流通过导体产生的热量与什么因素有关的实验装置。
将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气。
通电前，A、B两个u形管内的液面相平。
接通电源一分钟后，通过R1、R2的电流分别为I1、I2，则（）。
A、I1>I2，A管中的液面较高 B、I1<I2，A管中的液面降低C、I1=I2，A管中的页面较高 D、I1=I2，A管中的液面较低【答案】D【解析】由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，体积不变，压强变大，U形管内两液面的差值变大，据此进行解答．因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等，故AB不正确；由Q=I2Rt可知，在电路和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，右侧容器内气体的压强与大气压的差值较大，B测玻璃管液面较高，故C不正确，D正确．故选D．【考点】电热2.下列利用电热工作的用电器是（）【答案】AC【解析】A、电饭锅是利用电流的热效应加热的，A符合题意；B、电风扇是利用电动机带动工作的，利用了电流的磁效应，B不符合题意；C、电暖气是利用电流的热效应加热的，C符合题意；D、电脑在工作过程中，消耗的电能主要转化光能和声能，不是利用电流的热效应来工作的，D不符合题意；答案选AC．【考点】电流的热效应、化学效应和磁效应3.如图所示，人们日常生活和工作中经常使用的一种插线板。
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理。
（2）现在市场上有一些劣质插线板,经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。
请根据焦耳定律解释使用这种插线板将会存在什么隐患【解析】（1）插线板一般不能同时接用多个大功率用电器，是因为当同时接用多个大功率用电器时通过插线板的电流增大，容易引起火灾，（2）现在市场上有一些劣质插线板,经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。

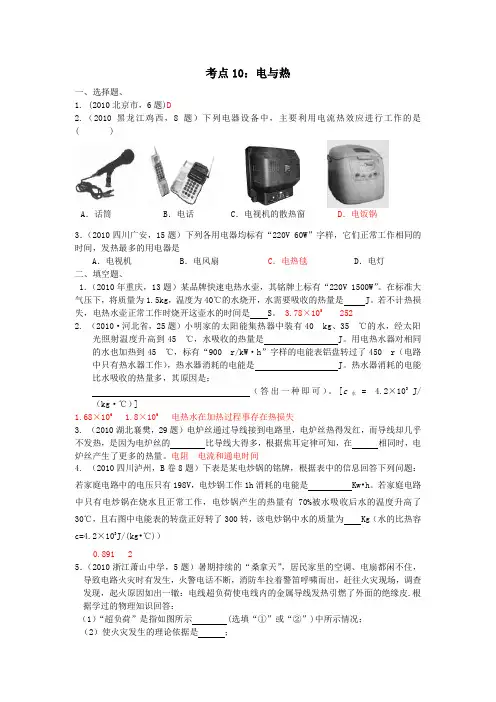

年中考物理试题分考点汇编 电与热
考点10：电与热一、选择题、1. (2010北京市，6题)D2.（2010黑龙江鸡西，8题）下列电器设备中，主要利用电流热效应进行工作的是( )3．（2010四川广安，15题）下列各用电器均标有“220V 60W ”字样，它们正常工作相同的时间，发热最多的用电器是A ．电视机B ．电风扇C ．电热毯D ．电灯二、填空题、1．（2010年重庆，13题）某品牌快速电热水壶，其铭牌上标有“220V 1500W ”。
在标准大气压下，将质量为1.5kg ，温度为40℃的水烧开，水需要吸收的热量是 J 。
若不计热损失，电热水壶正常工作时烧开这壶水的时间是 S 。
3.78×1052522. （2010·河北省，25题）小明家的太阳能集热器中装有40 kg 、35 ℃的水，经太阳光照射温度升高到45 ℃，水吸收的热量是 J 。
用电热水器对相同的水也加热到45 ℃，标有“900 r/kW ·h ”字样的电能表铝盘转过了450 r （电路中只有热水器工作），热水器消耗的电能是 J 。
热水器消耗的电能比水吸收的热量多，其原因是：（答出一种即可）。
[c 水 = 4.2×103 J/（kg·℃）]1.68×106 1.8×106 电热水在加热过程事存在热损失3. （2010湖北襄樊，29题）电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的 比导线大得多，根据焦耳定律可知，在 相同时，电炉丝产生了更多的热量。
电阻 电流和通电时间4. （2010四川泸州，B 卷8题）下表是某电炒锅的铭牌，根据表中的信息回答下列问题：若家庭电路中的电压只有198V ，电炒锅工作1h 消耗的电能是 Kw •h 。
若家庭电路中只有电炒锅在烧水且正常工作，电炒锅产生的热量有70%被水吸收后水的温度升高了30℃，且右图中电能表的转盘正好转了300转，该电炒锅中水的质量为 Kg （水的比热容c=4.2×103J/(kg •℃)）0.891 25．（2010浙江萧山中学，5题）暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：（1）“超负荷”是指如图所示 (选填“①”或“②”)中所示情况；（2）使火灾发生的理论依据是 ； A ．话筒 B ．电话 C ．电视机的散热窗 D ．电饭锅（3）请你提出一条预防这种火灾发生应采取什么措施 。
全国各地中考物理试题汇编电学综合
全国各地中考物理试题汇编电学综合一、电磁学综合题1．（2019·深圳市龙岗区南湾街道沙湾中学中考模拟）阅读下面短文，回答以下问题。
感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般。
感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。
感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用。
感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度。
需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中。
（1）液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）。
（2）冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）。
（3）LED灯泡发光时，将电能主要转化为_____能。
（4）某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性。
（5）用布擦干后的感应发光冰块内部的电路处于_____状态。
【答案】开关热传递减小光单向导电性开路【解析】【详解】（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；（3）LED灯泡发光时，将电能主要转化为光能；（4）LED 灯也叫发光二极管，它具有单向导电性；2．（2019·天津中考模拟）电饭煲的原理图如图所示，它有高温、保温两档，通过单刀双掷开关S 进行调节，0R 为电热丝。
(9月最新修订)2011全国各地100套中考物理试题分类汇编要点
(9月最新修订）2011全国各地100套中考物理试题分类汇编9：电能电功率一、选择题1．（2011浙江杭州，第5题）在如图所示的电路中，电源电压为3伏特，电阻R 的阻值为5欧姆，滑动变阻器标有―20Ω 2A ‖字样，当滑片由A 端滑动B 端的过程中（）A ．电阻R 两端的电压不断变大B ．电阻R 的功率不断变小C ．滑动变阻器两端的电压不断变小D ．滑动变阻器的功率不断变大【答案】B2．（2011浙江义乌，第20）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。
若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是A ．电子元件工作时，电阻保持不变B ．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C ．当P 在中点时，电子元件与滑动变阻器的电压之比为1:1D ．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧【答案】D3．(2011浙江宁波，第13题小科做作业时，电灯突然变暗，其原因可能是（）A ．电灯的实际电压变大B ．电灯的额定电压变小C ．电灯的实际功率变小D ．电灯的额定功率变小【答案】C4．（2011浙江绍兴，第18题）如图是已连接的一部分电路图，R 1=5欧，R 2=20欧，表中的结果与ab 间、ac 间、bc 间的连接情况相符合的是（）选项 ab 间连接ac 间连接 bc 间连接结果A 2V 的电源不接一只电流表A1 电流表的示数为0.08A B 不接一根导线 2V 的电源电路消耗总功率为0.16W 乙电压/V电流 /A 0.1 0.2 0.3 0.4 0.5 甲电子元件C不接 2V 的电源不接 R2两端的电压为1.6V D 2V 的电源不接一只电压表V电压表示数为2V【答案】C5．（2011年安徽省第17题）如果加在某定值电阻两端的电压从6V 升高到10V ，通过该电阻的电流变化了0.1A ，则该电阻的电功率变化了【】A.1.6WB.4.0WC.0.4WD.3.4W【答案】A6．（2011江苏扬州，第1题）下列家用电器中，工作一小时消耗电接近1.2k w ·h 的是A. 空调B. 电冰箱C.电视机D.台灯【答案】A7．（2011江苏扬州，第12）在如图所示的电路中，电源电压恒定，L 1、L 2均标有―6V 6W‖字样（设灯丝的电阻不变）。
全国各地中考物理分类汇编电功和电功率
全国各地中考物理试题分类汇编电功和电功率(一)一、填空题1．学校为班级新买的饮水机的电路图及铭牌如图所示，S 是手动开关，S 1是温控开关，当S 闭合后，热水箱内的水温低于60℃时S 1就自动闭合，水温高于90℃时 S 1就自动断开，因此这台饮水机有“加热”和“保温”两档功率，在“加热”时，流过电阻R 2的电流为_______A ，R 1的电阻值为_______ 。
2.如图电源电压恒定，闭合S 0.当S 闭合、甲乙两表为电压表时，两表示数之比U 甲:U 乙＝7:5；当S 断开、甲乙两表为电流表时，两表示数之比I 甲:I 乙＝ ，此时R 1、R 2消耗的功率之比P 1:P 2＝ .3.电子式电能表表盘上标有“3000imp/kW ·h ”的字样（imp 表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是 kW ·h ，该用电器的功率是 W 。
二、选择题4．将“6V 3W ”和“6V 6W ”的两只灯泡L 1和L 2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则( )A ．电源电压为12V 时，两只灯泡均能正常发光B ．两个灯泡发光时，灯泡L 2比灯泡L 1亮一些C ．灯泡发光时，电路中允许通过的最大电流为1AD ．灯泡L 1正常发光时，灯泡L 2的实际功率是1.5W5．如图所示，滑动变阻器和灯泡L 分别标有“20Ω 1.0A ”和“2.5V 0.3A到中点位置时，电流表A 1、A 2示数均为0.3A ；若保持变阻器滑片位置不动，再闭合开关S 2，电流表A 1示数变为0.4A 。
不考虑温度对灯丝电阻的影响，则( ) A ．电流表A 2示数仍为0.3A ，灯泡L 正常发光 B C ．闭合开关S 2前后，变阻器的电功率变化了0.1W D ．电流表A 2示数减小为0.18A6．将规格都是“220V 100W ”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）A ．三个用电器产生的热量一样多B ．电风扇产生的热量最多C ．电视机产生的热量最多D ．电烙铁产生的热量最多 7．标有“12V 12W ”、“12V 6W ”的灯L 1和L 2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ）A ．通过灯L 1和L 2的电流之比为2:1B ．灯L 1和L 2的电阻之比为2:1C ．灯L 2比灯L 1亮D ．灯L 1 和L 2的实际功率之比为2:18. (多选)如图所示的电路中，电源电压恒为4-5V ，电压表量程0——3V ，电流表量程0——0. 6A ，滑动变阻器规格是“10Ω 1A"，灯泡标有“2.5V 1.25W"．若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化。
中考物理试题分类汇编《电功和电热》专项练习题-附带答案
中考物理试题分类汇编《电功和电热》专项练习题-附带答案一单选题1.（2023年江苏 . 宿迁）小明在课后实践活动中做了如下记录，其中符合实际的是( )A. 教室里课桌的高度约80cmB. 人体感觉舒适的气温约37℃C. 物理课本的质量约1kgD. 挂壁式空调的电功率约100W2.（2023年江苏 .扬州）下列数据最接近实际的是( )A. 液晶电视机的额定功率约100WB. 两个鸡蛋的质量约100mgC. 人洗澡舒适的水温约20℃D. 人正常骑自行车的速度约1.2km/ℎ3.（2023年江苏 .无锡）如图所示，是小明家安装的电能表。
下列说法中正确的是( )A. 该电能表的示数为21682kW⋅ℎB. 用该电能表和秒表可以估测家中用电器的实际功率C. 家庭电路中正确的安装次序是：进户线总开关电能表D. 家中用电器消耗1J电能，该电能表指示灯闪烁3000次4.（2023年江苏 .无锡）关于图中小明家的电能表，下列选项正确的是( )A. 电能表的示数为2023.6JB. 电能表能正常工作的最大电流是40AC. 电能表是测量电功率的仪表D. 脉冲指示灯闪的越快，电路消耗电能越多5.（2023年江苏 . 常州）如图所示的电路，电源电压恒定，R0为定值电阻，R x为滑动变阻器(A B为其两端点)。
闭合开关S，把滑动变阻器的滑片P从B端移到A端，电压表示数的变化范围是0.6V～3V，电流表示数的变化范围是0.12A～0.6A。
下列说法中正确的是( )A. 电源电压为6VB. R0的阻值为25ΩC. R x的最大阻值为20ΩD. 移动滑片P，电路总功率的最小值为0.72W6.（2023年江苏 . 南通）某智能手机的锂电池上标有“3.7V，4200mA⋅ℎ”字样，该手机搭配了超级快充功能，快充时保持充电电压3.7V不变，增大充电的电流。
若给锂电池充入80%的电能，需要充电40min，此时手机的快充电流大小跟哪种用电器正常工作时的电流最接近( )A. 节能灯B. 电风扇C. 电饭锅D. 电冰箱7.（2023年江苏 .无锡）用如图所示的电路测量额定电压为2.5V的小灯泡L的额定功率，调节电阻箱R，使它接入电路的阻值为4Ω，闭合开关S S1，移动滑动变阻器的滑片P，使电压表示数为2.5V，保持滑片P 的位置不变，闭合开关S2，断开开关S1，此时电压表示数为1.6V，断开开关S，调节电阻箱R，使它接入电路的阻值为14Ω，闭合开关S，此时电压表示数为2.8V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(9月最新修订）2011全国各地100套中考物理试题分类汇编10：电与热一、选择题1．(2011甘肃兰州，第15题)关于电流通过导体时产生的热量，以下说法正确的是A．根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B．根据Q=U2t／R可知，电阻越大，相同时间内产生的热量越少C．根据Q=UIt可知，相同时间内，相同时间内产生的热量与电阻无关D．根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多【答案】D2．（2011湖南株洲，第6题）某阻值为4Ω的定值电阻，通过的电流为0.5A，则1min 内产生的热量是A.2JB.30JC.60JD.120J【答案】C3．(2011年河北省，第17题)假设导体没有电阻，当用电器通电时，下列说法正确的是A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服【答案】B4．（2011北京，第8题）下列家用电器中，利用电流热效应工作的是A.笔记本电脑B.电冰箱C.电风扇D.电暖器【答案】D二、填空题1．（2011江苏扬州，第19题）一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是 W，通过10S产生的热量是 J。
【答案】48 12 1202．（2011四川成都，A卷第22题）一台“220V 1000W”的电热水器，正常工作10min 消耗的电能是__________J，如果该能量的70%被水吸收，能使____________kg的水温度升高20℃【c水=4.2×103J/(kg·℃)】。
【答案】6×105 53．(2011山东威海，第18题)在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是。
【答案】温度计示数上升（改变）保证通过两个电阻的电流相等（串联电流相等）4．（2011山东德州，II卷第5题）家庭电路中各用电器是联的，铭牌上均标有“220V 100W”的电视机和电热毯都正常工作1小时，则产生的热量较多。
【答案】并电热毯5．(2011四川泸州，Ⅱ卷第6题)一个额定电压为12V的小型电动机正常工作时，测得通过电动机的电流是0.5A，工作10min，电流做功为 J，在这10min内该电动机线圈产生的热量是360J，则电动机线圈的电阻是Ω。
【答案】3600 2.46．（2011北京，第22题）有两根电阻丝R1、R2和一个电源E，且电源E两端的电源保持不变，如果只将电阻丝R1、R2并联接在电源E的两端，电阻丝R1在120S内产生的热量为12Q；如果将电阻丝R1、R2串联接在电源E两端，为使电阻丝R1、R2产生的总热量为3Q，则需要通电的时间是 S.【答案】120三、简答题1．（2011四川铜仁，第13题）小明在使用电炉时发现，电炉丝热得发红而导线却不怎么热，这是为什么？请你说明其中的道理。
【答案】这是因为电炉丝跟导线串联连接在一起，看似都为金属导线，但电炉丝的电阻值要比导线大成千上万倍。
当它们串联时，电流（I）和通电时间（t）都是相等的，根据焦耳定律Q=I2Rt就可以看出电炉丝的发热是导线的成千上万倍。
所以，电炉丝热得发红而导线却不怎么热。
2．(2011年河北省，第25题)小明利用如图11所示的实验装置探究“导体产生的热量与电阻大小的关系”。
甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍镉合金丝的小。
（1）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于。
（2）实验中，乙瓶中的温度计示数升高的快，由此得出的实验结论是。
(3)若乙瓶中的温度计示数变化了10℃，镍镉合金丝消耗了3.5×10-3kW·h的电能，烧瓶中煤油的质量是 kg。
（已知C煤油=2.1×103J／(kg·℃)，不计热损失）【答案】（1）水的比热容大于煤油的比热容（2）在电流及通电时间相同时，导体的电阻越大产生的热量越多（3）0.6四、作图题1．（2011山东济宁，第Ⅱ卷第10题）电流做的功跟电压、电流和通电时间三个因素都有关。
李明同学要通过实验探究电功跟电压的关系，他选用的器材如图4所示。
其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值。
图4(1)请你用笔画线代替导线，帮他把实验电路连接完整。
(2)他在该实验中选用两根阻值不同的电阻丝，其目的是。
（3）在这个实验中，李明是通过观察比较来比较电流做功多少的。
电流通过电阻丝做的功多（填R1或R2）。
（4）由这个实验可以得到的结论是：【答案】⑴⑵使R1、 R2两端的电压不同。
（3）温度计示数的变化R1（4）在电流一定、通电时间一定时，电压越高，电流做的功越多。
五、实验探究题1．（湖北省荆门市2011年第16题）在实验探究中，经常可以用同样的实验装置完成不同的探究课题。
如图所示，两电阻丝串联在电路中，将其放入同样大小的烧瓶中，可以对瓶中液体加热。
现有如下课题：A. 探究不同物质的吸热能力B. 探究导体电阻大小与材料是否有关C. 探究通电导体产生的热量与电阻大小的关系D. 探究导体电阻大小与长度是否有关（1）如果两瓶中电阻丝电阻大小相等，烧瓶中装着相同质量的水和煤油，则可以探究课题▲ 。
（填课题对应的字母）（2）如果烧瓶中都装着相同质量的水，但电阻丝电阻大小不同，则可以探究课题▲ 。
（填课题对应的字母）（3）在与（2）条件相同的基础上应选择▲ 相同，材料不同的电阻就可以探究课题B。
【答案】（1）A (2)C (3)长度和横截面积六、计算题1．（2011浙江杭州，第5题）在计算电动机工作时所消耗的电功率时，小杰和小施产生了不同意见。
小杰利用公式P=IU计算电动机所消耗的电功率，小施利用P=I2R来计算电动机所消耗的电功率。
（已知：电动机线圈电阻为R，电动机工作时两端的电压为U，通过电动机的电流强度为I）（1）请你判断这两位同学计算电动机所消耗的电功率的方法是否正确，并说明理由。
（2）求这台电动机在时间t 内，电动机线圈产生的热量。
（3）求电动机在时间t 内所做的机械功。
【答案】（1）小杰正确，小施不正确。
因为P=I 2R 是线圈的发热功率，而电动机正常工作时电能没有全部转化为内能，所以利用P=I 2R 来计算电动机所消耗的电功率是不正确的。
（2）Q=I 2Rt（3）W 机=W 电―Q=UIt ―I 2Rt 2．（2011安徽芜湖，第17题）使用电热水壶烧水，具有便捷、环保等优点。
如图是某电热水壶的铭牌，假设电热水壶的电阻保持不变，已知水的比热容为c 水=4.2×103J/(kg ·℃)。
（1）电热水壶的额定电流和电阻分别是多少？（2）1标准大气压，将一壶质量为0.5kg 、温度为20℃的水烧开，需要吸收多少热量？ （3）在额定电压下，要放出这些热量，该电热水壶理论上需要工作多长时间？ （4）使用时发现：烧开这壶水实际加热时间大于计算出的理论值，请分析原因。
【答案】（1）额定电流440W2A 220VP I U ===额额额电阻22(220V)110440WU R P ===Ω额额（2）3521() 4.2100.5(10020)J=1.6810J Q c m t t =-=⨯⨯⨯-⨯水水（3）51.6810J381.82s 440WW Q t P P ⨯===≈额额（4）电流做功产生的热量没有全部被水吸收。
3．（2011山东临沂，第II 卷第10题）下表是一种家庭厨房用电热水器的铭牌，该电热水器具有加热速度快的特点。
（1）5kg 初温是20℃的水被加热到60℃所吸收的热量是多少？（2执行标准：GB4706.1-1998GB4706.12-2006 产品名称：密闭型储水式电热水器 产品型号：F05-15A(X) 额定容量：5L 额定压力：6.7MPa 额定功率：1500W额定电压：220V额定频率：50Hz 防水等级：IPX4 【答案】（1）5kg 水吸收的热量Q ＝cm(t-t 0)=4.2×103J/(kg ·℃)×5kg ×（60℃－20℃）＝8.4×105J （2）读表知：额定功率P ＝1500W ，额定电压U ＝220V 根据P ＝UI 得A VW U P I 8.62201500===4．（2011年山东省潍坊市 第26题）前些日子，小亮的妈妈买了一个“天际”牌自动热水壶送给爷爷，其铭牌如表，小亮为了给爷爷说明电热水壶的使用方法，他接水800ml 刻线，然后把水壶放在加热座上，拨动开关，5min 后水烧开，水壶自动断电，已知水的初温为20℃。
（1）这壶水吸收的热量为多少？[c 水=4.2×103J/kg ·℃] （2）烧水时家中电压为220V ，求电热水壶的热效率。
（3）在用电高峰，电路中的实际电压将为198W ，这时电热水壶的实际功率为多大？【答案】解：（1）水的质量m=800ml ×1.0g/cm 3=0.8kg ；水吸收的热量为Q=cm(t 2-t 1)=2.7×105J ；（2）电热水器消耗的电能是W=Pt=1100W ×5×60s=3.3×105J ，其热效率是 2.7×105J/3.3×105J=81.8％；(3)电热水壶的电阻R=U 2/P=(220V)2/1100W=44欧，实际功率P 实=（198V ）2/44=891W 。
5．（2011广东湛江，第21题）一只电烙铁的规格为“220V 110W ” 请回答下列问题： （1）该电烙铁正常工作的电流为多少？ （2）该电烙铁的电阻为多少？（3）在额定电压下通电10min 产生多少热量？【答案】解：（1）电烙铁正常工作的电流 I ＝UP ＝V 220W011＝0.5Ａ …………（2分）（2）电烙铁的电阻R= PU 2=W 011)V 220(2=440Ω …………（2分）或Ω===4405A.0V 220I U R （3）产生热量Q=W=Pt =110W ×10×60s=6.6×104J ………（3分）答：（1）电烙铁正常工作的电流为0.5A ．（2）电烙铁的电阻为440Ω．（3）产生的热量6.6×104J ．自动电热水壶 型号 ZDH1008 电源 220V 50Hz 额定功率 1100W 容量800ml 编号H80176646．（2011四川铜仁，第18题）如下表及图所示，是某电热饮水机说时书的一些数据和电路原理图，该电热饮水机有加热和保温两种工作状态（由机内的温控开关S0控制）。
