火灾自动报警系统篇
火灾自动报警系统介绍
模块
模块或中安装在金属箱内，不应安装在配
电柜、箱或控制柜、箱内；
2 应独立安装在不燃材料或墙体上，安装牢固，并应采取防潮、
防腐蚀等措施；
火灾自动报警系统介绍
火灾自动报警系统介绍
1 火灾自动报警系统基础知识 2 火灾自动报警系统的控制方式 3 火灾自动报警系统的组件及安装要求
1、火灾自动报警系统的定义及作用
火灾自动报警系统是指探测火灾 早期特征，发出火灾报警信号，为人 员疏散、防止火灾蔓延和启动自动灭 火设备提供控制与指示的消防系统。 它是一种能够在早期发现和通报火情 ，并能够向各类消防联动设施发岀控 制信号，实现预设消防功能而设置在 建（构）筑物中的自动消防设施。
4 采用壁挂方式安装时，底边距地面高度应大于2.2m； 5 应安装牢固，表面不应有破损。
火灾显示盘
1 应安装牢固，不应倾斜； 2 安装在轻质墙上时，应采取加固措施 ； 3 火灾显示盘应设置在出入口等明显的 和便于操作部位。当安装在墙上时，其底 边距地面高度宜为1.3～1.5m。
THANKS
（2）集中报警系统
不仅需要报警，同时需要联动自动 消防设备，且只设置一台具有集中控制 功能的火灾报警控制器和消防联动控制 器的保护对象，应采用集中报警系统， 并设置一个消防控制室。
（3）控制中心报警系统
控制中心报警系统主要由火 灾探测器、手动火灾报警按钮、火 灾声光警报器、消防应急广播、消 防专用电话、消防控制室图形显示 装置、控制中心型火灾报警控制器 、消防联动控制系统等组成，且包 含两个及两个以上集中报警系统。
（3）控制中心报警系统

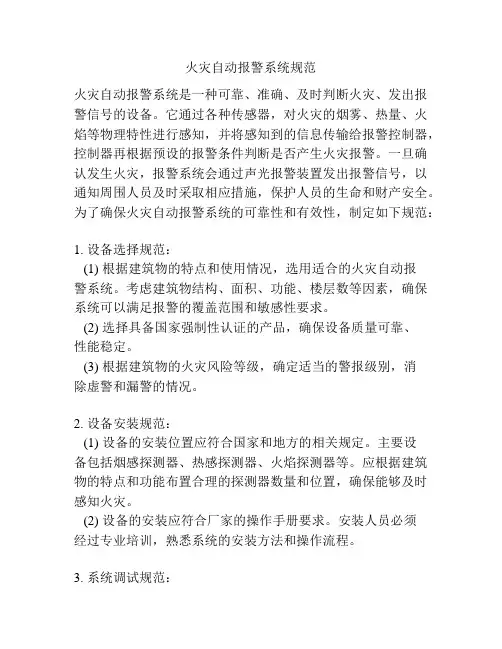

火灾自动报警系统规范
火灾自动报警系统规范火灾自动报警系统是一种可靠、准确、及时判断火灾、发出报警信号的设备。
它通过各种传感器，对火灾的烟雾、热量、火焰等物理特性进行感知，并将感知到的信息传输给报警控制器，控制器再根据预设的报警条件判断是否产生火灾报警。
一旦确认发生火灾，报警系统会通过声光报警装置发出报警信号，以通知周围人员及时采取相应措施，保护人员的生命和财产安全。
为了确保火灾自动报警系统的可靠性和有效性，制定如下规范：1. 设备选择规范：(1) 根据建筑物的特点和使用情况，选用适合的火灾自动报警系统。
考虑建筑物结构、面积、功能、楼层数等因素，确保系统可以满足报警的覆盖范围和敏感性要求。
(2) 选择具备国家强制性认证的产品，确保设备质量可靠、性能稳定。
(3) 根据建筑物的火灾风险等级，确定适当的警报级别，消除虚警和漏警的情况。
2. 设备安装规范：(1) 设备的安装位置应符合国家和地方的相关规定。
主要设备包括烟感探测器、热感探测器、火焰探测器等。
应根据建筑物的特点和功能布置合理的探测器数量和位置，确保能够及时感知火灾。
(2) 设备的安装应符合厂家的操作手册要求。
安装人员必须经过专业培训，熟悉系统的安装方法和操作流程。
3. 系统调试规范：(1) 安装完成后，应进行系统调试和功能测试。
测试内容包括探测器的灵敏度、警报装置的响应时间等。
(2) 系统应进行定期检测和维护，确保设备的正常工作。
4. 报警处理规范：(1) 一旦发生火警报警，应立即采取相应的应急措施，确保人员撤离安全。
(2) 在火警报警后，应及时通知相关部门和人员，调度消防车辆和人员进行灭火和救援。
5. 维护保养规范：(1) 系统定期检查保养，包括探测器的清洁、电源的供电情况、电池的更换等。
(2) 对设备进行维修、更换时，应选择专业的维修人员和优质的配件，确保设备的正常运行。
6. 用户培训规范：(1) 使用火灾自动报警系统的人员应接受系统的操作培训，了解系统的工作原理、操作方法和应急处理流程。

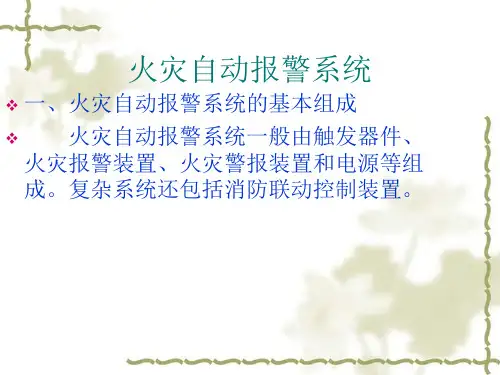

火灾自动报警系统
一、火灾自动报警系统的基本组成 火灾自动报警系统一般由触发器件、 火灾报警装置、火灾警报装置和电源等组 成。复杂系统还包括消防联动控制装置。
一、火灾自动报警系统的基本组成
1．触发器件：在火灾自动报警系统中，能自 动或手动产生火灾报警信号的器件，主要包 括手动报警按钮和火灾探测器。
3．控制中心报警系统
二、自动喷淋灭火系统
1、喷淋灭火系统主要构成 ：喷淋头 动作温度68℃玻璃球充液颜色为红色。动作 温度93℃玻璃球充液颜色为绿色，厨房等高 温场所使用。
1、喷淋灭火系统主要构成
水流指示 在喷淋系统的楼层支路管道上安装，从顶楼到地下每层1个，当管网内的水流 动，并且流量大于15L/min时，水流指示即因叶片受水流的冲击而改变开关的状 态，发出报警讯号，从而起到检测和指示报警楼层的作用。
水泵接合器
2、消防泵的控制
消防泵联动控制原理框图
2、消防泵的控制
消防泵控制原理图
四、防排烟系统
1、组成：排烟机、排烟阀 、正压送风机、正 压装于空调风管回风口，当出现火情时关闭防火阀能阻断风管， 起到两个作用： 1.不往火灾现场输送空气， 避免助燃； 2.阻止火源从风管往其它地方扩散。
4．消防联动控制
当接收到来自触发器件的火灾报警信号时，能自动或手动启 动相关消防设备及显示其状态的设备，称为消防联动控制。 消防联动控制主要包括火灾报警控制器，自动灭火系统的控 制装置，室内消火栓系统的控制装置，防烟排烟系统及空调 通风系统的控制装置，常开防火门、防火卷帘的控制装置， 电梯回降控制装置，以及火灾应急广播，火灾警报装置，火 灾应急照明与疏散指示标志的控制装置等十类控制装置中的 部分或全部。消防控制设备一般设置在消防控制中心，以便 于实行集中统一控制。也有的消防控制设备设置在被控消防 设备所在现场，但其动作信号必须返回消防控制室，实行集 中与分散相结合的控制方式。
火灾自动报警系统
接收探测器信号
01
报警主机负责接收来自探测器的信号，并根据预设的报警阈值判断是 Nhomakorabea触发报警。
控制报警设备
02
报警主机通过控制报警设备（如警报器、显示屏等）向建筑物
内的人员发出火灾警报。
记录与传输数据
03
报警主机能够记录火灾探测的历史数据，并在必要时将这些数
据传输给消防部门或相关人员。
消防联动设备
自动喷水灭火系统
无线化技术
随着无线通信技术的不断发展，火灾自动报警系统将逐渐 实现无线化，降低布线成本和安装难度，提高系统的灵活 性和可扩展性。
智能化传感器
采用更智能的传感器技术，提高探测器的准确性和响应速 度，减少误报和漏报，为火灾防控提供更可靠的技术支持 。
多技术融合
将多种探测技术进行融合，如烟雾、温度、火焰等，提高 系统的综合探测能力，实现对火灾的全方位监测。
集中式火灾自动报警系统
将探测器和控制器集中在一起，通过总线或无 线通讯进行连接。
分散式火灾自动报警系统
每个探测器都配备独立的控制器，各控制器之 间通过通讯进行连接。
混合式火灾自动报警系统
结合集中式和分散式的特点，具有更高的可靠性和灵活性。
根据报警区域和保护半径分类
1 2
单区域火灾自动报警系统
只对一个区域进行保护，适用于小型场所或局部 区域。
多区域火灾自动报警系统
可以对多个区域进行保护，适用于大型场所或复 杂建筑。
3
集中控制式火灾自动报警系统
对多个区域进行集中控制和管理的系统，适用于 大规模场所或重要设施。
04 系统设计与安装
设计原则与依据
安全性原则
确保系统能够及时、准确地检测到火 灾，并采取相应的控制措施，保障人 员和财产安全。
火灾自动报警系统全面介绍
火灾自动报警系统全面介绍建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。
常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。
火灾报警组成与类型火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。
一、系统的组成：火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。
（一）触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。
火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。
不同类型的火灾探测器适用于不同类型的火灾和不同的场所。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。
1．感温式火灾探测器：火灾时物质的燃烧产生大量的热量，使周围温度发生变化。
感温式火灾探测器是对警戒范围中某一点或某一线路周围温度变化时响应的火灾探测器。
它是将温度的变化转换为电信号以达到报警目的。
《火灾自动报警系统》课件
火灾自动报警系统是一个重要的安全设备，可以帮助人员及时感知火灾情况， 减少火灾损失和人员伤亡，提高火灾应急处置的效率和安全性。
火灾自动报警系统介绍
火灾自动报警系统是利用感应器、探测器等装置感知环境温度、烟雾等变化的系统，帮助人员识别火灾并及时 采取疏散和灭火措施。
火灾自动报警系统适用于各种场所，如商场、超市、住宅楼、办公楼、医院等地方，确保人员和财产安全。
结论
火灾自动报警系统是一个重要的安全设备，可以有效保护人员和财产安全。 建议在各种场所都安装此类设备，减少火灾风险。
火灾自动报警系统是一种利用感应器、探测器等装置感知环境温度、烟雾等变化，及时发出警报，提醒和指导 人员进行疏散和灭火的系统。
火灾自动报警系统作用
火灾自动报警系统可以帮助人员及时感知火灾情况，减少火灾损失和人员伤亡，提高火灾应急处置的效率和安 全性。
火灾自动报警系统结构
火灾自动报警系统主要由感应器、控制器、报警装置等组成。感应器监测烟 雾和环境温度等变化，控制器处理感测器数据信息，报警装置向人员发出警 报。
火灾自动报警系统
火灾自动报警系统一火灾自动报警系统简介火灾自动报警系统是在保护对象发生火灾的情况下自动探测、显示发出火灾警报的装置。
它广泛应用于现代化工厂、物资仓库、高层建筑、盘算中心等建筑物内，对保证人民的生命和产业安全起着巨大作用。
二火灾自动报警系统构成火灾自动报警系统由触发装置、火灾报警装置、火灾警报装置、电源及其有其他辅佑襄助掌控功能的联动装置构成。
（一）触发装置：火灾探测器，手动报警按钮火灾探测器是火灾自动报警系统的紧要构成部分，是整个系统性能好坏的关键。
手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的构成部分之一。
火灾探测器的种类很多，按性能可分为感烟探测器、感温探测器、火焰探测器和可燃气体探测器。
1.感烟探测器利用着火时产生的烟雾探测火灾的传感器称为感烟探测器。
这是应用最为广泛的火灾探测器，分为离子感烟和光电感烟两种。
离子感烟探测器是依据烟雾能遮挡镅元素放射出的α射线的原理制作的。
光电感烟探测器是火灾产生的烟雾遮挡可见光或红外光从而发出电信号的一种探测器。
感烟探测器重要应用于低粉尘环境，如：电子盘算机房、通讯机房、宾馆、办公楼等，而不使用于湿度大、有灰尘或水蒸气、风速大的场所，也不适用于有腐蚀性气体和工艺过程中产生烟的场所。
2.感温探测器利用着火时产生的温度探测火灾的传感器称为感温探测器。
分为差温、定不冷不热差定温三种。
差温探测器是在发生火灾时温升速率达到肯定值而报警；定温探测器是利用低熔点合金达到肯定温度后而报警；差定温探测器则是前两种的组合。
感温探测器宜适用于感烟探测器不能应用的湿度大、有粉尘和蒸气及正常情况下有少量烟雾的场所，如发电机房、汽车库、吸烟室、厨房、锅炉房等建筑物内。
感温探测器不适用于阴燃火灾的场所。
3.火焰探测器利用火焰发出的红外、紫外光探测火灾的传感器称为火焰探测器。
分为红外线探测器和紫外线探测器。
红外线探测器一般用硫化铝、硫化镉等制成的光导电池感应火灾放出的红外线，从而发出电信号报警；紫外线探测器是用紫外光敏电子管接收火焰放出的紫外线，发出火灾报警信号。
火灾自动报警及联动系统
火灾自动报警及联动系统1. 简介火灾是一种常见的自然灾害，对人类和财产造成了巨大的威胁和损失。
为了及时探测和报警火灾，提高火灾事故的处理效率和减少火灾的危害，火灾自动报警及联动系统应运而生。
本文将介绍火灾自动报警及联动系统的工作原理、应用场景和特点。
2. 工作原理火灾自动报警及联动系统由多个组件组成，包括火灾探测器、报警器、控制器和联动设备。
系统通过感知烟雾、温度、火焰等火灾迹象，并将信号发送到控制器。
控制器对信号进行处理，并触发相应的报警器发出警报。
同时，控制器还可以与其他设备进行联动，如自动关闭门窗、开启排烟设备、联动灭火系统等，以减少火灾的蔓延和危害。
3. 应用场景火灾自动报警及联动系统广泛应用于各类场所，包括商业建筑、住宅楼、物流仓库、学校、医疗机构等。
具体应用场景包括：3.1 商业建筑商业建筑是人员密集的场所，火灾风险较高。
火灾自动报警及联动系统可在火灾早期及时发现并报警，避免火灾扩大和造成更大的损失。
3.2 住宅楼住宅楼是大量居民聚集的地方。
火灾自动报警及联动系统可以快速发出警报，让居民能够及时逃生，并方便消防人员进行救援。
3.3 物流仓库物流仓库通常存放大量的货物和设备，一旦发生火灾将造成重大损失。
火灾自动报警及联动系统能够及时探测火灾，触发警报并联动其他设备，保护货物安全并减少火灾损失。
3.4 学校学校是大量学生和教职工聚集的地方，火灾风险较高。
火灾自动报警及联动系统可以快速发出警报，帮助学生和教职工尽快疏散，并配合消防人员进行灭火和救援工作。
3.5 医疗机构医疗机构通常有大量的病人和重要的医疗设备，火灾发生将对病人的生命安全和医疗服务造成严重的影响。
火灾自动报警及联动系统可以快速发出警报，保护病人的生命安全，并减少医疗设备的损失。
4. 特点火灾自动报警及联动系统具有以下特点：•及时性：系统可以在火灾早期检测到火灾迹象并及时报警，减少火灾蔓延的时间窗口，提高疏散和灭火的效率；•准确性：系统通过多种传感器进行火灾探测，可以准确地判断火灾的类型和位置，避免误报和漏报；•可靠性：系统采用可靠的硬件和稳定的软件，具有较高的可靠性和稳定性；•自动化：系统可以自动触发报警和联动设备，减少人工干预的需要，提高反应速度和处理效率；•扩展性：系统可以根据需求进行扩展和升级，满足不同场所的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警系统篇
【考点展示】
1、火灾自动报警系统应设有自动和手动两种触发装置。
2、任一台火灾报警控制器所连接的火灾探测器、于动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10%的余量;任一台消防联动控制器地址总数或火灾报警控制器(联动型)所控制的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。
3、系统总结上应设置总线短路隔离器，每只总结短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点;总结穿越防火分区时，应在穿越处设置总结短路隔离器。
4、高度超过100m的建筑中，除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。
5、火灾自动报警系统形式的选择，应符合下列规定:
1）仅需要报警，不需要联动自动泊防设备的保护对象宜采用区域报警系统。
2）不仅需要报警，同时需要联动自动消防设备.且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并应设置一个消防控制室。
3）设置两个及以上消防控制室的保护对象，或己设置两个及以上集中报警系统的保护对象，应采用控制中心报警系统。
6、区域报警系统的设计，应符合下列规定:
1）系统应由火灾探测器、于动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器。
2）火灾报警控制器应设置在有人值班的场所。
7、集中报警系统的设计应符合下列规定:
1）系统应由火灾探测器、于动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。
2）系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备，应设置在消防控制室内。
3）系统设置的消防控制室图形盟主示装置应具有传输
8、控制中心报警系统的设计，应符合下列规定:
1）有两个及以上消防控制室时，应确定一个主消防控制室。
2）主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制重要的消防设备;各分消防控制室内消防设备之间可互相传输、显示状态信息，但不应互相控制。
9、报警区域的划分应符合下列规定:
1）报警区域应根据防火分区或楼层如分;可将一个防火分区或一个楼层划分为一个报警区
域，也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。
2）电缆隧道的一个报警区域宜出一个封闭长度区间组成，一个报警区域不应超过相连的3个封闭长度区间;道路隧道的报警区域应根据排烟系统或灭火系统的联动需要确定，且不宜超过150m。
3）甲、乙、丙类液体储罐区的报警区域应由一个储罐区组成，每个50000m3及以上的外浮顶储罐应单独划分为一个报警区域。
10、探测区域的划分应符合下列规定:
1）探测区域应按独立房(套)间可划分。
一个探测区域的面积不宜超过500m2;从主要人口能看清其内部，旦面积不超过1000m2的房间，也可划为一个探测区域。
2）红外光束感烟火灾探测器和缆式线型感温火灾探测器的探测区域的长度，不宜超过100m;空气管差温火灾探测器区域长度宜为20m~100m
11、下列场所应单独划分探测区域:
1）敞开或封闭楼梯闻、防烟楼梯间。
2）防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室、走道、坡道。
3）电气管道井、通信管道井、电缆隧道。
4）建筑物闷顶、夹层。
12、消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。
13、消防控制室应设有用于火灾报警的外线电话。
14、消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。
15、消防控制室送、回风管的穿墙处应设防火阀。
16、消防控制室内严禁穿过与消防设施无关的电气线路及管路。
17、消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。
18、消防控制室内设备的布置应符合下列规定:
1）设备面盘前的操作距离，单列布置时不应小于1.5m;双列布置时不应小于2m
2）在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。
3）设备面盘后的维修距离不宜小于1m
4）设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。
5）与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔
19、消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受
相关设备的联动反馈信号。
20、消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。
21、备受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。
22、消防水泵、防烟和排烟凤机的控制设备，除应采用联动控制方式外，还应在消防控制室设置孚动直接控制装置。
23、启动电流较大的消防设备宜分时启动。
24、需要火灾自动报警系统联动控制的消防设备，其联动触发信号应采用两个姐立的报警触发装置报警信号的"与"逻辑组合。
