混凝土结构现场检测技术标准
混凝土结构现场检测技术标准混凝土结构现场检测技术是确保建筑结构安全和质量的重要手段，其标准化和规范化对于提高建筑工程施工质量具有重要意义。
本文将从混凝土结构现场检测的技术标准出发，对相关内容进行详细介绍和分析，以期为相关从业人员提供参考和指导。
一、检测前的准备工作。
在进行混凝土结构现场检测之前，需要进行充分的准备工作。
首先是对检测设备的检查和校准，确保设备的准确性和可靠性。
其次是对检测人员的培训和资质认证，只有具备相关专业知识和技能的人员才能进行检测工作。
此外，还需要准备好检测方案和记录表格，以便对检测数据进行及时、准确的记录和分析。
二、检测方法和技术标准。
混凝土结构现场检测的方法和技术标准包括但不限于超声波检测、钻芯检测、电阻率检测、回弹法检测等。
这些方法各有特点，可以相互协调使用，以获取更加全面和准确的检测数据。
在进行检测时，需要严格按照相关技术标准和规范进行操作，确保检测结果的准确性和可靠性。
三、检测数据的分析和评定。
对于混凝土结构现场检测所获得的数据，需要进行科学的分析和评定。
通过对检测数据的分析，可以了解混凝土结构的实际情况，包括强度、密实度、含水率等参数。
同时，还需要对检测数据进行评定，判断结构的安全性和质量状况，为后续的施工和维护提供依据。
四、检测报告的编制和归档。
混凝土结构现场检测完成后，需要及时编制检测报告，并将其进行归档保存。
检测报告应当包括检测的目的、方法、设备、人员、数据、分析和评定结果等内容，以及针对存在问题的建议和改进措施。
检测报告的归档保存可以为后续的工程质量评定和安全监管提供依据。
五、检测结果的应用和意义。
混凝土结构现场检测的结果对于建筑工程的质量和安全具有重要的应用和意义。
通过检测结果，可以及时发现和解决混凝土结构存在的质量问题，确保建筑结构的安全可靠。
同时，检测结果还可以为后续的施工、维护和改造提供科学依据，提高建筑工程的质量和可持续发展能力。
六、结语。
混凝土结构现场检测技术标准的制定和实施，对于提高建筑工程质量和安全水平具有重要意义。
混凝土结构现场检测技术标准课件2
能力提供数据所实施的现场检测。
3
什么情况下要进行现场检测
➢ 当遇到下列情况之一时，应进行工程质量的检测：
① 涉及结构工程质量的试块、试件以及有关材料检 验数量不足；
② 对结构实体质量的抽测结果达不到设计要求；
③ 对结构实体质量有怀疑或争议；
④ 发生工程质量事故，需要分析事故原因、确认事 故责任；
⑤ 相关标准要求进行的工程质量第三方检测；
大家好
1
混凝土结构现场检测技术
2
定义
① 混凝土结构现场检测
对混凝土结构实体实施的原位检查、检验和测 试以及对从结构实体中取得的样品进行的检验 和测试分析。
① 工程质量检测
为评定结构工程质量与设计要求或施工质量验 收规范规定的符合性所实施的现场检测。
② 结构性能检测
为评估结构安全性、适用性、耐久性或抗灾害
33 33
结构事故的原因
自然原因（10%）
人为原因 （90%）
人为破坏(10%) 人为失误(90%)
设计(45%) 施工(49%)
绝大部分通过过程控制得以避免 使用(6%) 34 34
谢谢！
35
无限让步。
13
现场检测的主要内容
抗力是现场检测的主要内容
截面尺寸
截面抗力
材料性能
连接构造 变形
计算模式
缺陷损伤
抗力折减 14
检测方式
➢ 混凝土结构现场检测可采取全数检测或抽样检测 两种检测方式。抽样检测时，宜随机抽取样本。 当不具备随机抽样条件时，可按约定方法抽取样 本。
检
全数检测
测
方 抽样检测
31 31
报告的基本要求
结论明确 用词规范 文字简练 对于容易混淆的术语和概念应以文字解释或图例、图 像说明。
GBT混凝土结构现场检测技术标准宣贯课件二幻灯片
当几何参数的变异性对结构抗力及其他性能的影响很小 时，几何参数可作为确定性变量。
几何参数的标准值可采用设计规定的公称值，或根据几
何参数概率分布的某个分位值确定。M1fcbxh0x/2 fy'As' h0 as' N0.9 fcAfy'As'
V1.715ftbh0 0.07N
合格控制的有关要求
合格控制的有关要求(统一标准）
检验批的质量检验，应根据检验项目的特点在下列抽 样方案中进行选择： 计量、计数或计量－计数等抽样方案。 一次、二次或多次抽样方案。 根据生产连续性和生产控制稳定性情况，尚可采用调 整型抽样方案。 对重要的检验项目当可采用简易快速的检验方法时， 可选用全数检验方案。 经实践检验有效的抽样方案。
若干个构件
若干个测区
检测方式
检 全数检测
测
方
式
抽样检测
约定抽样 随机抽样
全数检测
要准确了解一个检验批的质量分布情况，只有通过全数 检测。 遇到下列情况时宜采用全数检测方式： ①外观缺陷或表面损伤的检查； ②受检范围较小或构件数量较少； ③检验参数变异性大或构件状况差异较大； ④需减少结构的处理费用或处理范围； ⑤委托方要求进行全数检测。
理论上其他下层标准都应符合上述标准的原则，实际 上并没有完全做到。
结构变量基本要求
材料性能宜采用随机变量概率模型描述。材料性能的 各种统计参数和概率分布类型，应以试验数据为基础，运 用参数估计和概率分布的假设检验方法确定，检验的显著 性水平可取0.05。
材料强度的概率分布宜采用正态分布或对数正态分布。
➢合格控制可采用抽样检验的方法进行。 ➢各类材料和构件应根据其特点制定具体的质量验收标准， 其中应明确规定验收批量、抽样方法和数量、验收函数和 验收界限等。 ➢质量验收标准宜在统计理论的基础上制定。 ➢对于生产连续性较差或各批间质量特征的统计参数差异 较大的材料和构件，在制定质量验收标准时，必须控制用 户方风险。仅当连续生产、质量稳定的材料和构件，可按 控制生产方风险的条件制定质量验收标准。
几何参数的标准值可采用设计规定的公称值，或根据几
何参数概率分布的某个分位值确定。M1fcbxh0x/2 fy'As' h0 as' N0.9 fcAfy'As'
V1.715ftbh0 0.07N
合格控制的有关要求
合格控制的有关要求(统一标准）
检验批的质量检验，应根据检验项目的特点在下列抽 样方案中进行选择： 计量、计数或计量－计数等抽样方案。 一次、二次或多次抽样方案。 根据生产连续性和生产控制稳定性情况，尚可采用调 整型抽样方案。 对重要的检验项目当可采用简易快速的检验方法时， 可选用全数检验方案。 经实践检验有效的抽样方案。
若干个构件
若干个测区
检测方式
检 全数检测
测
方
式
抽样检测
约定抽样 随机抽样
全数检测
要准确了解一个检验批的质量分布情况，只有通过全数 检测。 遇到下列情况时宜采用全数检测方式： ①外观缺陷或表面损伤的检查； ②受检范围较小或构件数量较少； ③检验参数变异性大或构件状况差异较大； ④需减少结构的处理费用或处理范围； ⑤委托方要求进行全数检测。
理论上其他下层标准都应符合上述标准的原则，实际 上并没有完全做到。
结构变量基本要求
材料性能宜采用随机变量概率模型描述。材料性能的 各种统计参数和概率分布类型，应以试验数据为基础，运 用参数估计和概率分布的假设检验方法确定，检验的显著 性水平可取0.05。
材料强度的概率分布宜采用正态分布或对数正态分布。
➢合格控制可采用抽样检验的方法进行。 ➢各类材料和构件应根据其特点制定具体的质量验收标准， 其中应明确规定验收批量、抽样方法和数量、验收函数和 验收界限等。 ➢质量验收标准宜在统计理论的基础上制定。 ➢对于生产连续性较差或各批间质量特征的统计参数差异 较大的材料和构件，在制定质量验收标准时，必须控制用 户方风险。仅当连续生产、质量稳定的材料和构件，可按 控制生产方风险的条件制定质量验收标准。
第二章 混凝土结构工程检测讲稿(第79节)PPT课件
考虑到钢卷尺检测现浇钢筋混凝土楼板的缺点， 可以将此种方法作为其他楼板厚度无损检测方法的 校核使用。
Hunan UCniovellersgitye of Civil Engineering
二、水准仪检测法
利用水准仪检测楼板厚度是一种间接测量方法， 通过测量楼板面的高程以及楼板底的高程，计算出 两者的差值则能确定相应测点的楼板厚度。
《混凝土中钢筋检测技术规程》那样的电磁式楼板测厚仪 的执行标准，也没有找到相应地方标准。关于仪器的操作 使用方法和规定等均只能参照其出厂说明书。
所以，在使用仪器检测楼板厚度时，必须认真学习其 说明书，严格按说明书要求操作。
下面讨论的内容是《混凝土结构现场检测技术标准》 GB 2050784T-2013和《混凝土结构工程施工质量验收规范》 GB 50204-2015 中关于检测楼板厚度的规定。
下面提供一布置在平行且距离边梁30cm的狭长地带 上，检测点分布在一条直线上；
2、检测点距离梁端不小于20cm；
3、在各个边样的中点布置一个检测点，然后向两端 每隔1m布置一个检测点。若最后两端还剩下不到 50cm的区域没有布置检测点，则在距离两端20cm 处各额外布置一个检测点；
《混凝土结构后锚固技术规程》JGJ145-2013 《碳纤维片材加固修复混凝土结构技术规程》CECS 146-2003 《工程结构加固材料安全性鉴定技术规范》GB 50728-2011
第试8验节仪H器un设后a备n锚：U固C锚n件i杆ovel拉拉lers拔拔git仪ye试o验f、C碳iv纤il 维En片VIgD正_i2n0拉1e7粘0e60r结3i_n1强0g51度23试.mp验4
水准仪检测楼板厚度操作的难度不大，而且该方 法是一种无损检测方法。因此该方法适合用来作为 施工方自检方法。
Hunan UCniovellersgitye of Civil Engineering
二、水准仪检测法
利用水准仪检测楼板厚度是一种间接测量方法， 通过测量楼板面的高程以及楼板底的高程，计算出 两者的差值则能确定相应测点的楼板厚度。
《混凝土中钢筋检测技术规程》那样的电磁式楼板测厚仪 的执行标准，也没有找到相应地方标准。关于仪器的操作 使用方法和规定等均只能参照其出厂说明书。
所以，在使用仪器检测楼板厚度时，必须认真学习其 说明书，严格按说明书要求操作。
下面讨论的内容是《混凝土结构现场检测技术标准》 GB 2050784T-2013和《混凝土结构工程施工质量验收规范》 GB 50204-2015 中关于检测楼板厚度的规定。
下面提供一布置在平行且距离边梁30cm的狭长地带 上，检测点分布在一条直线上；
2、检测点距离梁端不小于20cm；
3、在各个边样的中点布置一个检测点，然后向两端 每隔1m布置一个检测点。若最后两端还剩下不到 50cm的区域没有布置检测点，则在距离两端20cm 处各额外布置一个检测点；
《混凝土结构后锚固技术规程》JGJ145-2013 《碳纤维片材加固修复混凝土结构技术规程》CECS 146-2003 《工程结构加固材料安全性鉴定技术规范》GB 50728-2011
第试8验节仪H器un设后a备n锚：U固C锚n件i杆ovel拉拉lers拔拔git仪ye试o验f、C碳iv纤il 维En片VIgD正_i2n0拉1e7粘0e60r结3i_n1强0g51度23试.mp验4
水准仪检测楼板厚度操作的难度不大，而且该方 法是一种无损检测方法。因此该方法适合用来作为 施工方自检方法。

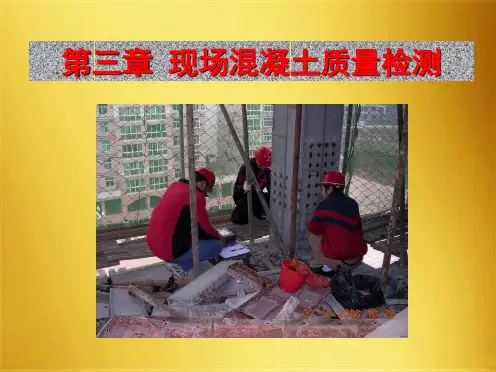

现场混凝土质量检测(共69张PPT)
根据砼结构、构件厚 度或Dmax选用
根据标称动能分为中 型和重型两种
检测技术——一般规定
测区
每一结构或构件测区数不应少于 10 个；对某一方向尺寸
小于且另一方向尺寸小于的构件，其测区数量可适当减少，
但不应少于 5 个。 相邻两测区的间距应控制在2m以内，测区离构件端部 或施工缝边缘的距离不宜大于，且不宜小于。 测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。 当不能满足这一要求时，可使回弹仪处于非水平方向， 检测混凝土浇筑侧面、表面或底面。
超声波波速受混凝土中粗骨料的品种、粒径、用量的影响 很大。 目前很少单纯采用超声波波速推算混凝土强度，而是与回 弹法相结合，即超声回弹综合法。
（二）试验方法
试验仪器
➢非金属超声检测仪。
➢换能器。
➢耦合介质。
试验方法
详见《水工混凝土试验规程》（SL352一2006） 7.3“超声波测定混凝土抗压强度和均匀性” 。
《水工混凝土试验规程》（SL352一2006） 《回弹法检测混凝土抗压强度技术规程》(JGJ/T23一2011)、 《超声回弹综合法检测混凝土强度技术规程》
（CECS02:2005） 《钻芯法检测混凝土强度技术规程》(CECS03:2007) 《后装拔出法检测混凝土强度技术规程》(CECS69:94) 《水工混凝土试验规程》(DL/T5150一2001) 《水运工程混凝土试验规程》（JTJ270一98）
（一）现场测试——测区要求
测区布置在构件混凝土浇筑方向的侧面；
测区均匀分布，相邻两测区的间距不宜大于2m； 测区避开钢筋密集区和预埋件； 测区尺寸为200mm×200mm；
测试面应清洁、平整、干燥，不应有接缝、饰面层、浮浆 和油垢，并避开蜂窝、麻面部位，必要时可用砂轮片清除杂 物和磨平不平整处，并擦净残留粉尘。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 混凝土结构的批量检测应采取随机抽样的 方法，遇有下列情况时可采用约定抽样的 方法： 1、委托方限定了抽样范围； 2、避免检测过程中出现安全事故或结构的破 坏，选择易于实施检测的部位或构件； 3、在有把握的前提下，选择同类构件中荷载 效应相对较大和施工质量相对较差构件进 行结构性能的实荷检验； 4、结构功能性检测且现场条件受到限制
• 抽样方案： • 计数抽样方案：针对以检测批样本中个体 不合格数或个体偏离数据的数量对检测批 做出判定的方法的抽样方案。
• 计量抽样方案：针对以样本算术平均值或 特征值的推定值检测方法的抽样方案。 • 特征值：0.05分位数对应的数值，在概念上 与标准值相同。
3 基本规定 3.1 检测范围和分类
3.4 抽样方式
• 全数检测或抽样检测。 • 遇到下列情况时应采用全数检测方式： 1、在结构中查找存在表面缺陷或损伤的构件； 2、受检范围较小或构件数量较少； 3、检验指标或参数变异性大或构件状况差异 较大； 4、灾害发生后对结构受损情况的识别； 5、需减少结构的处理费用或处理范围； 6、委托方要求进行全数检测。
4.2 混凝土抗压强度
• 现场检测应提供结构混凝土在检测龄期相 当于150mm立方体抗压强度特征值的推定 值 （根据样本参数对母体具有95%保证率 特征值的推定值） • 工程质量检测时：推定值与设计强度比较
• 结构功能性评定：依据推定值确定构件性 能评定时混凝土材料强度参数的取值。
• 检测可采用间接法中的回弹法、超声-回弹 综合法或后装拔出法，也可采用直接测定 抗压强度的钻芯法。 • 间接法需要修正：采用钻芯法或同条件养 护试件进行修正，且采用修正量 • 修正量=钻芯（或试件）强度-间接法推定值 • 单个构件
抽样检测批或全数检测的合格判定 2、计量抽样评定：材料性能的特征值或均值 做出推定 • 计量抽样检测项目推定区间的置信度：0.90 或0.85
• 检测批的标准差未知时，母体均值的推定 区间 • 检测批的标准差 为未知时，计量抽样检测
• 例：10个样本的强度平均值：25MPa，标准 差为1.5MPa。（置信度为0.90） • 母体的平均值上限=25+1.5* 0.57968=25.86 下限=25-1.5*0.57968=24.13 • 母体特征值上限=25-1.5*1.01730=23.47 下限=25-1.5*2.91096=20.63
1、工程质量检测：为混凝土结构工程质量的 评定提供依据和数据，是对工程质量的状 况与设计要求的指标或规范限定的指标比 较判定其符合性的工作。 • 工程质量检测条件：7种情况 • 工程质量检测（检测机构）应向委托方 （可以使个人、单位等）提供真实的检测 数据、准确的检测结果和避免引发争议的 检测结论。
3.5检测结果评定和检测报告
• 检测结果评价和检测报告
4 混凝土力学性能检测
• 检测项目：混凝土抗压强度、抗拉强度、 抗折强度、静力受压弹性模量和表面硬度
• 测区或取样位置：应布置在构件无缺陷、 无损伤且具有代表性的部位；当构件存在 缺陷、损伤或性能劣化现象时，检测报告 应予以描述。 • 当委托方有特定要求时，可对缺陷、混凝 土性能劣化或损伤部位混凝土的力学性能 进行专项的测试。
混凝土结构现场检测技术标准
1 总则
• 目的：为了使混凝土结构现场检测技术先 进，保证检测结果的有效性和实用性，制 订本标准。 • 适用范围：为混凝土结构工程质量评定和 混凝土结构功能性评估提供数据和信息的 现场检测。 • [检测是为评定与评估提供数据的工作]
钻芯检测氯离子含 量为0.064%
平安国际金融中心位于 深圳市福田商业中心区 地段，福华路与益田路 交汇处西南角，毗邻购 物公园，与深圳会展中 心相对，是一座集时尚 购物中心与高档商务写 字楼于一体的高级商务 综合建筑，总占地面积 逾18931平方米，总建 筑面积460665平方米， 塔顶高度660米，是中国 在建（2013年）的第一 高楼。
4.2.7、4.2.8批量检测构件的抽样方案：抽样 数估算 • 混凝土抗压强度均值为设计强度等级（如 C25） • 去变异系数为0.1 • 标准差=0.1*25=2.5 • 设n=10，推定区间△=（2.91096-1.01730） *2.5=5.68（超过5和2.5的较大值） • 调整n=25， △=（2.29167-1.1739） *2.5=2.69
2 术语
• 现场检测：对混凝土结构实体实施的原位 和取样的检验、测定、测试、检查和识别
• 工程质量检测：为评定混凝土结构工程质 量与设计要求或规范的规定符合性的现场 检测
• 结构功能性检测：为评估混凝土结构安全 性、适用性、耐久性或抗灾害能力提供数 据所实施的现场检测
• 抽样方法： • 随机抽样—使检测批中每个个体具有相同被 抽检概率的抽样方法。 • 约定抽样—由于条件限制或出于特定的检测 目的由委托方确定或与检测方协商确定被 检测构件抽取样本的方法。
2、结构功能性检测：是为结构功能性评估机 构提供尽量充分的数据与信息，便于评估 机构确定采取适当处理措施的决策。 • 当为6种情况评定提供必要的信息和数据时， 可进行结构功能性的检测
• 结构功能性场检测宜为评定机构提供真实 的检测数据、充分、可靠的检测结果和明 确的检测结论。
3.2 检测工作的基本程序与要求
• 现场检测工作可接受单方委托，存在质量 争议的工程质量检测宜由当事各方共同委 托或由相关建设行政主管部门委托。 • 初步调查应以明确委托方的检测要求和制 定有针对性的检测方案 • 检测方案宜包括9项内容
• 现场检测的测区和测点应有明晰标注和编 号，标注和编号宜保留一定时间。
3.3 检测项目：10 • 工程质量检测，应选用直接的测试方法或 间接的方法与直接方法相结合的综合检测 方法。 • 当将试验室对标准试件的试验技术用于现 场的取样检测时应遵守下列规定： 1、取样试件的尺寸符合相应试验方法对标准 试件的要求； 2、取样试件的加工水平与标准试件的质量水 平接近； 3、取样试样的数量不少于标准试件的数量；
