插片式光分路器(性能指标)
FTTH 产品选型表
产品名称型号物料编码规格最大配置容量产品说明使用环境产品图片GPX51-SN1（装插片光分路器）445X340X1102分32或2个1X16或4个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头，也可熔接（单根固定）GPX51-SN2（装插片光分路器）350X300X1102分16或2个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头，也可熔接（单根固定）GPX50-SN1（装插片光分路器）445X340X1102分32或2个1X16或4个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头，也可熔接（单根固定）GPX50-SN2（装插片光分路器）350X300X1102分16或2个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头，也可熔接（单根固定）GPX51-SN2A （装一体化光分路盒）300X350X1102分16进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头，也可熔接（单根固定）GPX51-SN3A （装一体化光分路盒）445X340X1102分32进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头，也可熔接（单根固定）GPX50-SN2A （装一体化光分路盒）300X350X1102分16进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头，也可熔接（单根固定）GPX50-SN3A （装一体化光分路盒）445X340X1102分32进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头，也可熔接（单根固定）GPX51-SN1B（装插片光分路器）300X350X1102分16或2个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头GPX51-SN2B（装插片光分路器）445X340X1102分32或2个1X16或4个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头GPX50-SN1B（装插片光分路器）300X350X1102分16或2个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（16芯）+普通光缆（5根）皮线光缆可做冷接头GPX50-SN2B（装插片光分路器）445X340X1102分32或2个1X16或4个1X8（4）旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（36芯）+普通光缆（7根）皮线光缆可做冷接头GPX51-SN1C （装一体化光分路盒）300X350X1102分32或2个1X16旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（32芯）做冷接头使用GPX51-SN2C （装一体化光分路盒）445X340X1102分64或2个1X32旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（64芯）做冷接头使用GPX50-SN1C （装一体化光分路盒）300X350X1102分32或2个1X16旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（32芯）做冷接头使用GPX50-SN2C （装一体化光分路盒）445X340X1102分64或2个1X32旋转式结构，扩大箱体内部操作空间进线室外光缆，支持掏接，并预留4芯成端备份出纤支持皮线光缆（64芯）做冷接头使用GPX50-SN3B（装插片光分路器）197X195X502分8室外用于建筑外墙、挂杆分光GPX51-SN3B （装插片光分路器）197X195X502分8室内用于楼道、竖光缆分纤箱室内用于楼道、竖井分光室内用于楼道、竖井分光室外用于建筑外墙、挂杆分光室内用于楼道、竖井分光室外用于建筑外墙、挂杆分光室外用于建筑外墙、挂杆分光旋转式结构，扩大箱体内部操作空间进线室外光缆出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井分光室外用于建筑外墙、挂杆分光装插片光分路器井分光GPX51-SP1（装微型封装光分路器）127X167X361分4进线室外光缆，支持掏接，分光器入端尾纤熔接出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井分光GPX51-SP3（装微型封装光分路器）240X180X60.51分16进线室外光缆，可掏接，分光器入端尾纤可成端出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井分光GPX51-GA5150X130X33熔接：2芯配线：2芯进线室外光缆，可掏接出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井室外用于建筑外墙、挂杆GPX51-GA4165X125X35熔接：4芯配线：4芯进线室外光缆，可掏接出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井GPX51-GA2（室内）210311100165X125X35熔接：6芯配线：6芯进线室外光缆，可掏接出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井GPX51-GA1（室内、室外）210309760197X195X50熔接：12芯配线：12芯进一根室外光缆出纤支持皮线光缆做冷接头使用或预制连接器室外用于建筑外墙、挂杆GPX51-GA3（室内）210311200220X175X53熔接：24芯配线：24芯进线室外光缆，支持掏接出纤支持皮线光缆做冷接头使用或预制连接器室内用于楼道、竖井GPX51-FB3（室内）210311210220X175X53熔接：24芯进线室外光缆，支持掏接出纤支持皮线光缆熔接或现场冷接室内用于楼道、竖井光缆终端盒GPX51-FB2（室内、室外）210312650(图纸未入库）197X195X50熔接12芯进线室外光缆出纤支持皮线光缆熔接或现场冷接室外用于建筑外墙、挂杆GPX51-FB1（室内）210312530165X125X35熔接6芯进线室外光缆，支持掏接出纤支持皮线光缆熔接或现场冷接室内用于楼道、竖井光缆分支保护盒GFB-F1210311660110X40X20可掏接6根光纤用于分支光缆的短距离掏缆分支无接续室内用于楼道、竖井连接器保护盒PF-A（室内、室外）210311670110x40x20SC：1芯FC：1芯双联LC：2芯冷接：2芯用于线路维护，避免重新布纤室内/室外SPX2-A1210901460320X274X120塑料面盖，适合无线信号使用箱体除必要的光纤接续、ONU设置、电源之外，还具备一个1个模块插槽，可选配安装数据1X4模块、语音1X8模块、同轴1X4模块等室内SPX2-B1210901620450X300X140塑料面盖，适合无线信号使用箱体除必要的光纤接续、ONU设置、电源之外，还具备一个4个模块插槽，可选配安装数据1X4模块、语音1X8模块、同轴1X4模块、监控接线模块等室内SB-P1210310970128X100X251分8SB-P2210310960128X100X501分16SB-P3210311030265X100X501分32PSE01POE供电设备08020038038X58X120mm适用于门头设置ONU的建设模式原来五类线入户，业主家庭已有家居布线，不允许进家改造的特殊要求电源与宽带、语音信号的会合设置于原家居布线箱家庭信息箱分路器盒分歧盒（直熔）反向供电PD120100分离器08030133072X55X20mm适用于门头设置ONU的建设模式原来五类线入户，业主家庭已有家居布线，不允许进家改造的特殊要求电源与宽带、语音信号的分离设置于新建门头家庭信息箱光纤插座盒21110890021110890086X86X24.21个SC接口或2个SC接口适用于桌面设置ONU的建设模式只提供一个信息点用户家庭光电混合面板21110978021110978086X86X30.8mm1个SC接口1个RJ11接口1个RJ45接口适用于桌面设置ONU的建设模式业主家庭已经规划好原有的信息网络，家庭有多个信息点，我们只能改造一个信息点，而其他信息点必须提供信号的建设要求用户家庭冷接子MS0252991000204X4X40直插型FC023004260直插型SC023004820超柔跳纤G657A/B单模单芯211221410SC/UPC, SC/APC适用于桌面设置ONU的建设模式连接面板和桌面ONU用户家庭接头盒GJS-SPM002210311190Φ112X2952进7出熔接：72芯（束状）216芯（带状）小盒体、多进缆孔架空、挂杆、直埋、管道小区雨水孔、人孔等存纤盒GPX50-F1（室内、室外）210311920150X120X35可存10-15米的皮线光缆可做1芯熔接（或冷接）和成端使用室内/室外56×9×8.5快速连接器。

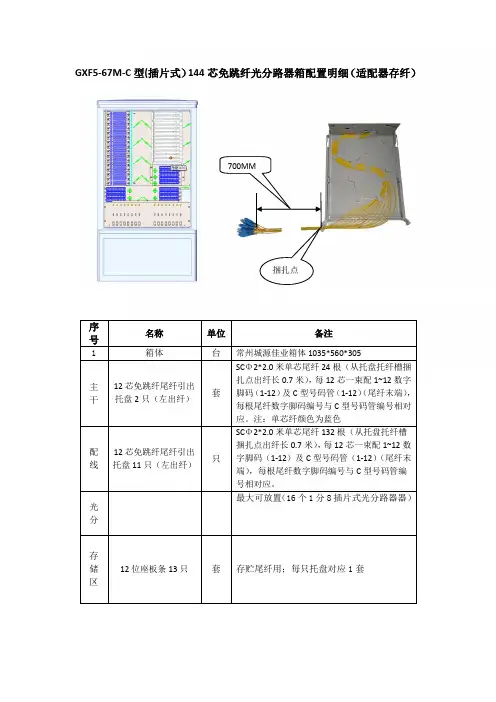

GXF5-67M-C型(插片式)144芯免跳纤光分路器箱配置明细(适配器存纤)
存贮尾纤用；每只托盘对应1套
GXF5-67M-C型(插片式）144芯免跳纤光分路器箱配置明细（适配器存纤）
序号ቤተ መጻሕፍቲ ባይዱ
名称
单位
备注
1
箱体
台
常州城源佳业箱体1035*560*305
主
干
12芯免跳纤尾纤引出托盘2只（左出纤）
套
SCΦ2*2.0米单芯尾纤24根（从托盘托纤槽捆扎点出纤长0.7米），每12芯一束配1~12数字脚码（1-12）及C型号码管（1-12）（尾纤末端），每根尾纤数字脚码编号与C型号码管编号相对应。注：单芯纤颜色为蓝色
配
线
12芯免跳纤尾纤引出托盘11只（左出纤）
只
SCΦ2*2.0米单芯尾纤132根（从托盘托纤槽捆扎点出纤长0.7米），每12芯一束配1~12数字脚码（1-12）及C型号码管（1-12）（尾纤末端），每根尾纤数字脚码编号与C型号码管编号相对应。
光
分
最大可放置（16个1分8插片式光分路器器）
存 储区
12位座板条13只
光分路器产品规格说明书
光分路器1x2 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用1．CATV 数据网2．光通信系统3．光纤测试设备4．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x31.性能指标参数单位测试要求备注工作波长nm 1310 and 1550工作带宽nm ±40结构1X3插入损耗dB ≤6.50不均匀性dB ≤1.0最大偏振相关损耗dB ≤0.20热稳定性dB/℃≤0.004方向性dB ≥50运行温度℃-40 ~ +852.封装尺寸参数备注尾纤长度 1 米，或按客户要求尾纤类型900μm/2mm/3mm松套管接头形式FC/PC封装尺寸90×50×183. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用5．CATV 数据网6．光通信系统7．光纤测试设备8．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x4 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗 3．环境稳定性好4. 应用1. CATV 数据网2. 光通信系统3. 光纤测试设备4. 光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x81.性能指标2.封装尺寸3.特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4.应用9．CATV 数据网10．光通信系统11．光纤测试设备12．光纤到户(FTTH)，光纤到楼（FTTB）。
中国移动光缆分纤箱技术规范-企业标准
中国移动通信企业标准QB-H-024-2014中国移动光缆分纤箱技术规范S p e c i f i c a t i o n f o r O p t i c a l f i b e rD i s t r i b u t i o n B o x o f C M C C版本号：1.0.02014-12-30发布2014-12-30实施中国移动通信集团公司发布目录1. 范围 (55)2. 规范性引用文件 (55)3. 术语、定义和缩略语 (77)3.1 术语及定义 (77)3.1.1 光缆分纤箱 (77)3.1.2 尾纤 (77)3.1.3 跳纤 (77)3.1.4 适配器 (77)3.1.5 光纤连接分配装置 (77)3.1.6 光纤终接装置 (77)3.1.7 光纤存储装置 (77)3.1.8 熔接保护套管 (77)3.2 缩略语 (88)4. 组成、分类及命名 (88)4.1 组成 (88)4.2 分类 (88)4.3 命名 (99)5. 环境描述 (99)5.1使用环境 (99)5.2 测试环境 (1010)6. 外观要求 (1010)6.1 表面要求 (1010)6.2 丝印与标示 (1010)6.3设备箱体标识 (1111)7. 结构要求 (1111)7.1 总体要求 (1111)7.2 外形尺寸及容量 (1212)7.3 箱体结构及内部走线路由 (1313)7.3.1 A型光缆分纤箱 (1313)7.3.2 B型光缆分纤箱 (1616)7.3.3 C型光缆分纤箱 (1919)7.3.4 D型光缆分纤箱 (2121)7.3.5 E型光缆分纤箱 (2222)7.4 光纤光缆布放要求 (2424)7.5 12芯熔配一体化托盘 (2424)7.5.1 结构要求 (2424)7.5.2 托盘标签要求 (2525)7.6 12芯适配器安装条 (2525)7.7 熔接盘 (2626)7.8 盒式光分路器 (2626)7.9插片式光分路器 (2828)7.10 导轨板 (2929)7.11 绕纤轮 (2929)7.12 光纤连接器 (3030)8. 功能要求 (3030)8.1光缆的固定和保护功能 (3030)8.2光缆纤芯的终接功能 (3030)8.3光纤熔接接头保护功能 (3030)8.4缆纤适用性要求 (3030)8.5调纤功能 (3131)8.6光纤分路和配线功能 (3131)8.7 智能化升级能力要求 (3131)9. 性能要求 (3131)9.1 密封性能 (3131)9.2 光纤连接器性能 (3232)9.2.1 光纤连接器光学性能要求 (3232)9.2.2光纤连接器端面要求 (3232)9.3 尾纤性能 (3333)9.4 接地性能 (3333)9.4.1 箱体接地要求 (3333)9.4.2 高压防护接地装置.................... 错误!未定义书签。
塑料盒体插片式光分路器箱使用说明书
GPX41-XH系列塑料光纤分线箱使用说明书宁波巨健通信设备有限公司一、概述本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。
二、整体布局及型号及配置表(如下图1)：GPX41-XH-16I整体布局图(图1)型号及配置表三、产品结构图(图2)GPX41-XH-16I 产品结构图(图2)四、结构特点：1、 箱体全封闭式结构，外形美观。
2、 箱体采用塑料材料，防潮、防水、防尘、抗腐蚀耐老化性能优越，防护等级达到IP54。
3、 具有光缆/皮线光缆固定、熔接、盘存、分光等功能。
4、 采用插片式光分路器，配置更灵活自由。
5、 光缆，尾纤，跳纤的进出线各自独立，互不干扰。
6、 插片式光分路器可翻转操作，施工、维护方便快捷。
7、 箱体安装方式可采用挂墙或抱杆安装方式。
五、技术条件： 1、环境要求工作温度： +5℃～+40℃ 相对湿度： ≤85%（+30℃） 大气压力：70KPa ～106Kpa箱门门锁密封条箱体光分插片光缆固定装置皮线光缆固定装置皮线光缆2、 主要技术指标插入损耗：≤0.2dB UPC 回波损耗：≥50dB APC 回波损耗：≥60dB 插拔耐久性寿命：＞1000次 3、 防雷技术指标箱体接地装置与箱体绝缘，绝缘电阻不小于1000M Ω/500V （直流电）； IR ≥1000M Ω/500V箱体接地装置与箱体之间耐电压不小于3000V （直流电）/min 不击穿，无飞 弧；U ≥3000V六、使用方法：1）将光缆穿过“防水接头”引入到箱体内并开剥，开剥长度1.5米左右，并固定在“光缆固定装置”上，光缆中的加强芯预留100mm ，固定在“光缆固定装置”上的“接地压板”下（如图3）。
光缆开剥固定图（图 3）2）将开剥后的光缆穿过光纤保护套管引入“熔纤盘”内，余长自由盘存在箱体内，并用电工胶布固定。
插片式光分路箱介绍
TD-GF09-001型图1
出箱皮线光缆缆 绑定装置
皮线光缆 余缆存放绑定区
分路器插片盒
分路器插片 熔接盘
固缆接地 装置
光分路器输入端 口尾纤存储装置
TD-GF09-001型图2
光缆出口
皮线光缆 绑扎装置
可翻转式 光分路成 端、调度 装置
皮线光缆 绑扎存储 区
光缆进口 壁挂安装孔
TD-GF09-002型楼道光分路箱
分路器插片盒
可翻转的光分路 成端及调度装置
熔接盘
固缆接地 装置
光分路器输入端 口尾纤存储装置
TD-GF11-001型室外光分路箱图3
抱杆
壁挂安装耳
箱体
抱杆固 定件
抱杆式
壁挂式
TD-GF11-002 型光分路箱
一、产品组成 光分路箱由箱体、内部结构件、光纤熔接盘片、光分插片及附件组成。
二、产品尺寸：高×宽×深=610mm ×400mm×160mm 三、.配置：
6、皮线光缆收容及绑扎装置。
7、可翻转的光分路成端及调度装置。 四、特点：
1、采用模块化、无跳纤结构，壁挂式安装。可通过灵活的增加插片式光分路器的数量，以实 现端口的扩容。另配置光纤熔接盘片用于上联光缆的端接及光缆分支的接续，并配置储纤用适配 器，用于上联光缆的储存与固定。4套光缆固缆接地装置（可完成1进3出的光缆直通接续和分歧 接续（光缆接头盒的功能）。
插片式光分路箱介绍
插片式光分路箱的应用定位
? 定位于 FTTH 应用场景。
?上海电信在国内率先应用。
? 插片式光分路箱采用模块化、无跳纤结构，可通过灵活的增加插片 式光分路器数量，以实现端口的扩容。不同容量的光分插片具有通 用性和互换性，另配置光纤熔接盘用于上联光缆的端接及光缆分支 的接续，并配置储纤用适配器，用于上联光缆的储存与固定。
分光器技术指标
分光器技术指标
分光器技术指标
分光器是一种用于将光信号分配到多个输出端口的光学器件。
它是光
纤通信系统中不可或缺的组成部分，广泛应用于光纤通信、光纤传感、光学测量等领域。
分光器的性能指标对于光纤通信系统的性能和稳定
性具有重要影响。
1. 分光比
分光比是指分光器将输入光信号分配到各个输出端口的比例。
例如，
一个2分1分光器将输入光信号分配到两个输出端口，其中一个端口
输出的光功率是输入光功率的一半，另一个端口输出的光功率也是输
入光功率的一半。
分光比的稳定性和均匀性是衡量分光器性能的重要
指标。
2. 插入损耗
插入损耗是指分光器将输入光信号分配到各个输出端口时，输出端口
的光功率与输入端口的光功率之比。
插入损耗越小，分光器的性能越好。
通常情况下，插入损耗应小于3dB。
3. 带宽
带宽是指分光器能够传输的光信号频率范围。
分光器的带宽应与光纤通信系统的带宽匹配，以确保信号传输的稳定性和可靠性。
4. 稳定性
稳定性是指分光器在不同温度、湿度、光功率等环境条件下的性能稳定性。
分光器的稳定性越好，其性能波动越小，对光纤通信系统的影响也越小。
5. 可靠性
可靠性是指分光器在长期使用过程中的性能稳定性和寿命。
分光器应具有较高的可靠性，以确保光纤通信系统的长期稳定运行。
总之，分光器是光纤通信系统中不可或缺的光学器件，其性能指标对于系统的性能和稳定性具有重要影响。
在选择分光器时，应根据实际需求选择合适的分光比、插入损耗、带宽、稳定性和可靠性等指标，以确保系统的正常运行和长期稳定性。
插卡式分光器技术规范
插卡式分光器技术规范(2012)1.定义插卡式分光器是安装在无跳接光交箱内或光分路器箱中的分光器。
插卡式分光器具备标准尺寸，具备高度通用性。
插卡式分光器由光分路器、适配器和外壳构成。
光分路器采用平面光波导（PLC）光分路器，均匀分光。
插卡式分光器按功率分配形成规格来看，可表示为M×N，M表示输入光纤路数，N表示输出光纤路数。
M可为1或2，N可为2、4、8、16、32、64等。
2.引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
YD/T 1117-2001 全光纤型分支器件技术条件YD/T1272.3-2005 光纤活动连接器第3部分：SC型YD/T2000.1-2009 平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器3.外观插卡式分光器形状完整，个塑料件无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。
插卡式分光器设备经济高效、坚固且结构紧凑，所有器件固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
4.材料要求插卡式分光器所有零件采用的材料应具有防腐功能，如该材料无防腐性能应做防腐处理；其物理、化学性能必须稳定，并与相关连接材料如光缆护套、尾纤护套相容。
为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。
5.光分路器要求插卡式分光器采用平面光波导（PLC）光分路器，其技术条件符合YD/T2000.1-2009（平面光波导集成光路器件）标准的相关规定。
6.适配器要求插卡式分光器选用SC型适配器，其技术条件符合YD/T1272.3-2005（SC型）标准的相关规定。
7.外形、尺寸要求：1)1x2插卡式分光器尺寸规格2)1x4插卡式分光器尺寸规格3)1x8插卡式分光器尺寸规格LO G O标志7)1/2x64插卡式分光器尺寸规格8.工作环境及使用寿命要求8.1 工作温度：－40℃～+60℃8.2 相对湿度：≤95％（+40℃）9.功能及性能要求9.1 工作波长插卡式分光器必须支持工作波长的范围是1260nm～1650nm。
