一种废料周转箱的框架
一种钢制周转箱[实用新型专利]
![一种钢制周转箱[实用新型专利]](https://img.taocdn.com/s3/m/93de3c2d2cc58bd63086bd9a.png)
专利名称：一种钢制周转箱
专利类型：实用新型专利
发明人：陈莉华,潘涌江
申请号：CN200820134968.3申请日：20080908
公开号：CN201280255Y
公开日：
20090729
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钢制周转箱，包括框架固定架、横向分布于其内的加强固定架；在箱体的四角平行固定有吊装轴，所述吊装轴上设有可轴向活动的吊装环；所述框架固定架的其中四根纵杆的顶端突出形成叠放角，而其底端延伸突起上则固定有碗状底座，所述叠放角与碗状底座在同一轴线上；所述箱体的四壁和底面设有通风栅。
本实用新型具有承重量大，能够起吊、装卸、叠放，便于运输、周转、储存，通风好，可以户外作业、不污染承重物品，可重复使用等优点。
申请人：陈莉华
地址：276034 山东省临沂市河东区安居小区7号楼2-301室
国籍：CN
更多信息请下载全文后查看。
废料回收烟丝周转箱[实用新型专利]
![废料回收烟丝周转箱[实用新型专利]](https://img.taocdn.com/s3/m/dbb1139901f69e314232949a.png)
专利名称：废料回收烟丝周转箱专利类型：实用新型专利
发明人：杨美丽
申请号：CN201320299348.6申请日：20130529
公开号：CN203359054U
公开日：
20131225
专利内容由知识产权出版社提供
摘要：废料回收烟丝周转箱，它涉及烟丝周转箱技术领域。
废料箱上端通过旋转轴对称铰接有两个箱盖，且两箱盖上均设置有把手，一侧的箱盖边缘设置有箱盖锁扣，另一侧的箱盖边缘设置有与箱盖锁扣相对应的盖锁，废料箱底部一侧通过镀锌螺栓安装有带刹车万向轮，其另一侧安装有固定轮；废料箱的下端设置有木质底托，木质底托下端设置有木托盘。
它针对卷烟次品回收线的终端而设计，结构紧凑，外形美观，能适应次品香烟回收生产线终端次品香烟的收集—闭锁保存—人工周转—上线自动周转—翻箱机翻箱等生产工艺。
申请人：上海天爵木业有限公司
地址：201611 上海市松江区车墩镇新加路198号
国籍：CN
更多信息请下载全文后查看。
【CN209681311U】一种具有废料收集功能的框架切割装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217899.0(22)申请日 2019.02.21(73)专利权人 天津中达世通机电设备有限公司地址 300000 天津市北辰区辰永公路郭辛庄地段西侧(72)发明人 郭志国 (74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.B23D 47/00(2006.01)B23Q 7/12(2006.01)(54)实用新型名称一种具有废料收集功能的框架切割装置(57)摘要本实用新型涉及机械生产领域，尤其公开了一种具有废料收集功能的框架切割装置，针对现有的切割装置不具有废料回收功能且废料无法分类的问题，现提出如下方案，其包括壳体，所述壳体的内底壁上设置有两个废料箱，所述壳体的左侧外部设置有电机，所述电机的输出端贯穿壳体内部后固定设置有安装板，所述安装板的另一端铰接有连接杆，所述连接杆的另一端铰接有筛选板，所述筛选板两侧均设置有支撑轴，所述电机的上方设置有输送机构，所述壳体的上方右侧设置有安装板，所述安装板的左侧上方设置有切割锯。
本实用新型有利于资源的回收再利用，减轻了工人的工作负担。
权利要求书1页 说明书2页 附图2页CN 209681311 U 2019.11.26C N 209681311U权 利 要 求 书1/1页CN 209681311 U1.一种具有废料收集功能的框架切割装置，包括壳体（1），其特征在于，所述壳体（1）的内底壁上设置有两个废料箱（2），所述壳体（1）的左侧外部设置有电机（3），所述电机的输出端贯穿壳体（1）内部后固定设置有安装板（4），所述安装板（4）的另一端铰接有连接杆（5），所述连接杆（5）的另一端铰接有筛选板（6），所述筛选板（6）两侧均设置有支撑轴（7），所述电机（3）的上方设置有输送机构（8），所述壳体（1）的上方右侧设置有安装板（4），所述安装板（4）的左侧上方设置有切割锯（10）。

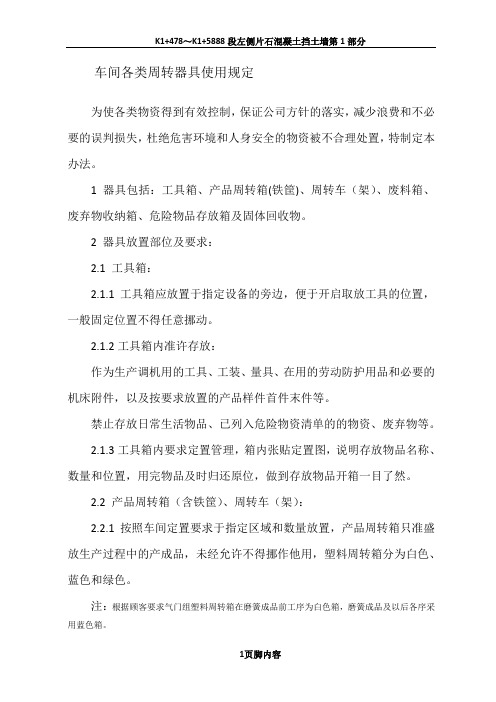

车间各类周转器具使用规定
车间各类周转器具使用规定为使各类物资得到有效控制，保证公司方针的落实，减少浪费和不必要的误判损失，杜绝危害环境和人身安全的物资被不合理处置，特制定本办法。
1 器具包括：工具箱、产品周转箱(铁筐)、周转车（架）、废料箱、废弃物收纳箱、危险物品存放箱及固体回收物。
2 器具放置部位及要求：2.1 工具箱：2.1.1工具箱应放置于指定设备的旁边，便于开启取放工具的位置，一般固定位置不得任意挪动。
2.1.2工具箱内准许存放：作为生产调机用的工具、工装、量具、在用的劳动防护用品和必要的机床附件，以及按要求放置的产品样件首件末件等。
禁止存放日常生活物品、已列入危险物资清单的的物资、废弃物等。
2.1.3工具箱内要求定置管理，箱内张贴定置图，说明存放物品名称、数量和位置，用完物品及时归还原位，做到存放物品开箱一目了然。
2.2 产品周转箱（含铁筐）、周转车（架）：2.2.1按照车间定置要求于指定区域和数量放置，产品周转箱只准盛放生产过程中的产成品，未经允许不得挪作他用，塑料周转箱分为白色、蓝色和绿色。
注：根据顾客要求气门组塑料周转箱在磨簧成品前工序为白色箱，磨簧成品及以后各序采用蓝色箱。
2.2.2 空周转箱确认箱内无散落产品后，一律倒置存放在指定区域。
装有产品的周转箱按产品周转规定随工序流动，需多层码放的周转箱产品装盛量要低于箱口上沿20毫米，单层放置的不得超过箱口上沿，避免箱内产品搬运过程中的丢失和产生不良品。
2.2.3周转车（架）按使用状态和用途分别放于指定区域，使用完毕归放原处。
2.3 废料箱：放于指定机器设备的旁边，定置管理，统一为红色，标识为“可回收”，只准许放置生产过程中的调机废品废料头及物料包装物中的铁丝等物品。
箱内废品每天清理一次，集中倾倒至公司指定废料区。
2.4 废物收纳箱：放于车间指定区域，定置管理，统一为蓝色塑料桶（桶）标识为：“不可回收”，放置除旧手套旧擦机布外的非金属杂物及日常工作中产生的垃圾，箱内废物每天清理一次，集中倾倒至公司指定垃圾存放区。
一种周转箱的内部支撑结构[实用新型专利]
![一种周转箱的内部支撑结构[实用新型专利]](https://img.taocdn.com/s3/m/1caf259af242336c1fb95e75.png)
专利名称：一种周转箱的内部支撑结构专利类型：实用新型专利
发明人：沈小勇,项灵辉,郑宇
申请号：CN202021572893.4
申请日：20200801
公开号：CN213058030U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种周转箱的内部支撑结构，包括各自竖向设置在箱体内部两侧的且沿箱体纵向布置的两个侧板，在两个侧板之间且沿箱体纵向呈间隔的设置有若干隔板，隔板两端与两侧板之间各自通过卡接结构连接在一起；在隔板下端且沿箱体横向呈间隔的设有矩形的下卡槽，对应沿箱体纵向呈并排设置的两组下卡槽各自设有下卡条，且两个下卡条各自卡接在两组下卡槽内；在隔板上端且沿箱体横向呈间隔的设有矩形的让位槽，还包括设置在箱盖上的且各自对应两组纵向呈并排的让位槽设置的压接条，且箱盖闭合后，两个压接条能够各自抵接支撑在两组让位槽内；本实用新型具有结构简单，能够更好地对内部被转运物件进行保护的特点。
申请人：重庆润川智能物联科技有限公司
地址：402760 重庆市璧山区璧泉街道剑山路108号1#厂房3层
国籍：CN
更多信息请下载全文后查看。
一种废料周转箱的框架[实用新型专利]
![一种废料周转箱的框架[实用新型专利]](https://img.taocdn.com/s3/m/d1e99515700abb68a882fbd0.png)
专利名称：一种废料周转箱的框架专利类型：实用新型专利
发明人：董焕萍,田伟国,孙骏
申请号：CN201420778191.X 申请日：20141210
公开号：CN204323905U
公开日：
20150513
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种废料周转箱的框架，包括侧梁、横梁和立柱，两根所述侧梁和两根所述横梁通过焊接形成一个长方形框体，两个所述长方形框体的四个角部通过四根立柱固定连接形成立方体形框架，所述立柱的端部与所述侧梁的端部之间均设置有加强板，所述加强板与所述立柱之间的夹角为45°，位于所述横梁两端的两根立柱之间倾斜设置有加强梁，所述加强梁与所述立柱通过焊接固定连接，所述加强梁与所述立柱之间的夹角为30°，所述横梁的底部焊接有与所述横梁垂直的两个垫脚，两个所述垫脚对称设置在横梁的底部。
本实用新型通过焊接固定形成长方体形框架，同时长方体形框架上设置有加强板和加强梁，增加了框体的强度，不易损坏，可推广应用。
申请人：陕西子竹电子有限公司
地址：710075 陕西省西安市高新技术产业开发区锦业一路72号1幢5层
国籍：CN
代理机构：西安创知专利事务所
代理人：刘崇义
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明书摘要
本实用新型公开了一种废料周转箱的框架，包括加强板（1），侧梁（2），立柱（3），垫脚（4），横梁（5），盖板（6），加强梁（7）。
本实用新型采用常见的冷弯方管型材做成框架。
整体结构轻巧，美观，可以模块化制作。
摘要附图
图1
权利要求书
一种废料周转箱的框架，其特征在于：
1、一种废料周转箱的框架，包括加强板（1），侧梁（2），立柱（3），垫脚（4），横梁（5），盖板（6），加强梁（7）。
侧梁（2）与横梁（5）在底部拼焊成一个长方形框架。
在长方形框架的四角竖直焊接四个立柱（3）。
立柱（3）的顶端用侧梁（2）与横梁（5）焊接成一体。
左右两侧的立柱（3）之间焊接加强梁（7）。
侧梁（2）、横梁（5）与立柱（3）拼焊的直角处焊接加强板（1）。
2、根据权利要求1所述，侧梁（2）、立柱（3）、横梁（5）、加强梁（7）采用同一规格的方管型材，根据各自长度切割。
3、根据权利要求1所述，垫脚（4）采用高度大于100的工字型钢或者槽型钢。
焊接在横梁（5）的底部。
说明书
一种废料周转箱的框架
技术领域
本实用新型涉及一种废料周转箱的框架。
背景技术
物料可以通过各种各样的传送带，工业输送车、机械手、吊车、堆垛机和升降机来移动和搬运，用周转箱、货架托盘和可移动货架存储物料，通过人工操作机械将存取的物料再搬运到工作场地。
正常物料经过加工后总会产生一些废料，经常用废料周转箱来收纳，等废料周转箱满了以后，再用叉车或其他小车将废料周转箱搬运走。
由于频繁搬运，目前的各种废料周转箱都很容易损坏。
实用新型内容
本实用新型为解决现有技术的不足，提供了一种废料周转箱的框架。
本实用新型采用的技术方案是：一种废料周转箱的框架，包括加强板（1），侧梁（2），立柱（3），垫脚（4），横梁（5），盖板（6），加强梁（7）。
侧梁（2）与横梁（5）在底部拼焊成一个长方形框架。
在长方形框架的四角竖直焊接四个立柱（3）。
立柱（3）的顶端用侧梁（2）与横梁（5）焊接成一体。
左右两侧的立柱（3）之间焊接加强梁（7）。
侧梁（2）、横梁（5）与立柱（3）拼焊的直角处焊接加强板（1）。
侧梁（2）、立柱（3）、横梁（5）、加强梁（7）采用同一规格的方管型材，根据各自长度切割。
垫脚（4）采用高度大于100的工字型钢或者槽型钢。
焊接在横梁（5）的底部。
目的是叉车能够直接将废料周转箱搬运走。
本实用新型的有益效果是：本实用新型设计了一种废料周转箱的框架，结构设计简单、合理、便于加工制作。
附图说明
附图1为本实用新型的结构图；
附图标记说明：
1——加强板、2——侧梁、3——立柱、4——垫脚、5——横梁、6——盖板、7——加强梁
具体实施方式
如附图所示，本实用新型采用的技术方案是：一种废料周转箱的框架，包括加强板（1），侧梁（2），立柱（3），垫脚（4），横梁（5），盖板（6），加强梁（7）。
侧梁（2）与横梁（5）在底部拼焊成一个长方形框架。
在长方形框架的四角竖直焊接四个立柱（3）。
立柱（3）的顶端用侧梁（2）与横梁（5）焊接成一体。
左右两侧的立柱（3）之间焊接加强梁（7）。
侧梁（2）、横梁（5）与立柱（3）拼焊的直角处焊接加强板（1）。
侧梁（2）、立柱（3）、横梁（5）、加强梁（7）采用同一规格的方管型材，根据各自长度切割。
垫脚（4）采用高度大于100的工字型钢或者槽型钢。
焊接在横梁（5）的底部。
目的是叉车能够直接将废料周转箱搬运走。
以上所述，仅是本实用新型的实施例，并非对本实用新型作任何限制，凡是根据本实用新型技术实质对以上实施例所作的任何简单修改、变更以及等效结构变化，均仍属于本实用新型技术方案的保护范围内。
说明书附图
图1。
