Cisco网络教材：路由器的配置详细解析

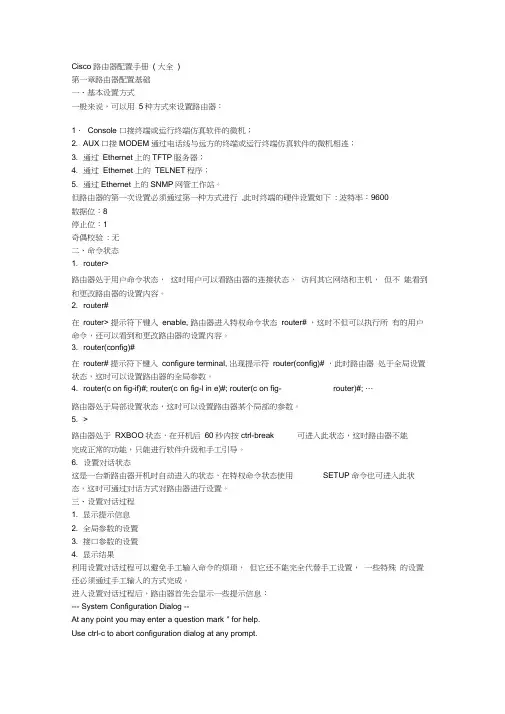

Cisco路由器配置手册
Cisco 路由器配置手册( 大全)第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console 口接终端或运行终端仿真软件的微机；2. AUX口接MODEM通过电话线与远方的终端或运行终端仿真软件的微机相连；3. 通过Ethernet上的TFTP服务器；4. 通过Ethernet 上的TELNET程序；5. 通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下: 波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router> 提示符下键入enable, 路由器进入特权命令状态router# ，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router# 提示符下键入configure terminal, 出现提示符router(config)# ，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(c on fig-if)#; router(c on fig-l in e)#; router(c on fig- router)#; …路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOO状态，在开机后60秒内按ctrl-break 可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
三、设置对话过程1. 显示提示信息2. 全局参数的设置3. 接口参数的设置4. 显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。
CISCO路由器入门配置手册(详细)
C I S C O路由器配置手册第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1.router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2.router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3.router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4.router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5.>路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6.设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
三、设置对话过程1.显示提示信息2.全局参数的设置3.接口参数的设置4.显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。
Cisco路由器的基本知识及配置介绍
Cisco路由器的基本知识及配置介绍第一章Cisco路由器基本知识1.1 CISCO常用路由器的型号、规格Cisco公司的路由器产品大致可分为如下几类：⏹低档路由器：适用小型办公室的cisco 1600系列⏹中档路由器：Cisco 2500、Cisco 2600、Cisco 3600系列⏹高档路由器：Cisco 4000以上系列路由器，电信级产品我们（非电信）一般接触到的产品以中档路由器为主。
16和25系列路由器是固定端口的（16系列有一个广域卡扩展槽），即有多少个广域口、有多少个局域口是固定死的，而象26系列、36系列、4000以上系列路由器，都是模块化的，用户可以任意选购模块或扩展卡，自由组合出所需要的局域及广域口数。
由于路由器通常要接广域线路，所以就涉及到一个选用怎样的广域接口的问题。
常见的接口有V.35、RS-232等接口，在选用路由器时要注意选择相应的产品和线缆。
CISCO的产品是通过线缆来进行端口区分的。
即：通常路由器上的广域接口是一种CISCO的接口（不同型号接口类型有所不同），通过一根电缆，一头接在CISCO路由器上，而另一头的接口形式有的是V.35，有的是RS232。
1.2 路由器常用物理端口介绍局域口：1）AUI口：即粗缆口，一般需要外接转换器（AUI-RJ45），连接10M以太网。
2）RJ45口：有10M和10/100M两种。
广域口：1）高速同步口：最大支持2M速率。
2）同步/异步串口：该端口可以用软件设置为同步或异步工作方式。
在同步工作方式下，最大支持128K，在异步方式下，最大支持115.2K。
3）ISDN口：可以连接ISDN网络（2B+D）。
4)其它……AUX口：该端口为异步口，最大支持38.4K速率，主要用于远程配置或拨号备份。
Console口：主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。
1.3 路由器内存体系结构介绍CISCO路由器的软件部分就是IOS，即网络操作系统，通过IOS，实现丰富的网络功能。
教你如何配置CISCO路由器（全集）
教你如何配置CISCO路由器（全集）教你如何配置CISCO路由器（上）第一章：Cisco路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
进入设置对话过程后，路由器首先会显示一些提示信息：--- System Configuration Dialog ---At any point you may enter a question mark '?' for help.Use ctrl-c to abort configuration dialog at any prompt.Default settings are in square brackets '[]'.这是告诉你在设置对话过程中的任何地方都可以键入“？”得到系统的帮助，按ctrl-c可以退出设置过程，缺省设置将显示在…[]?中。
思科路由器配置命令详解及实例
思科路由器配置命令详解及实例思科路由器配置命令详解及实例1.概述1.1 路由器的基本概念1.2 Cisco路由器的基本配置1.3 Cisco路由器的命令行界面（CLI）2.初始配置2.1 配置路由器主机名2.2 配置管理接口2.3 配置登录认证2.4 配置时钟参数2.5 配置域名解析2.6 保存配置3.界面及IP配置3.1 查看接口状态3.2 配置接口IP地质3.3 配置子接口3.4 配置IP地质池3.5 配置默认网关4.静态路由配置4.1 配置静态路由4.2 查看静态路由表4.3 清除静态路由5.动态路由配置5.1 配置动态路由协议（如OSPF、EIGRP、RIP）5.2 查看动态路由表5.3 清除动态路由6.NAT配置6.1 配置静态NAT6.2 配置动态NAT6.3 配置PAT7.ACL配置7.1 配置标准ACL7.2 配置扩展ACL7.3 配置ACL应用8.VPN配置8.1 配置IPSec VPN8.2 配置SSL VPN8.3 配置GRE隧道9.服务配置9.1 配置DHCP服务9.2 配置DNS服务9.3 配置NTP服务10.安全配置10.1 AAA认证配置10.2 配置SSH远程访问10.3 配置防火墙11.故障排除11.1 查看日志信息11.2 执行连通性测试11.3 清除路由表11.4 恢复出厂设置12.附件附件1：示例配置文件13.法律名词及注释- 路由器：一种网络设备，用于在多个网络之间转发数据包的设备。
- Cisco路由器：思科公司生产的路由器设备，广泛用于企业和服务提供商的网络中。
- CLI：命令行界面，一种提供给用户输入命令的界面。
- IP地质：Internet协议地质，用于唯一标识网络中的设备。
- 接口：路由器上的物理或逻辑接口，用于与其他设备进行通信。
- 静态路由：管理员手动配置的路由表项，用于指定数据包传输的下一跳。
- 动态路由：通过路由协议自动学习并更新的路由表项，用于实现自动化的路由选择。
Cisco路由器配置讲解
/webnew/
第九章 路由器配置
学习目的与要求
本章主要介绍路由器的基本配置方法，基于路由器的 常用配置方法。通过本章的学习，读者可以了解路由器 的软、硬件构成，了解路由器的启动过程；掌握路由器 的配置方式，掌握路由器手工配置方法，掌握基于路由 的访问控制列表配置，掌握IP路由的配置。
» 对于第一次初始安装的路由器来说，只能通过控制台Console端 口对其进行初始配置。在配置之前，必须首先用路由器附带的控 制台电缆连接路由器和终端(一般为PC机)。 » 如图所示，将控制台电缆的RJ-45接头的一端连接到路由器的控 制台端口，另一端连接计算机的串行端口上。
/webnew/
– 2. 配置文件
» (1) 启动配置文件：也称为备份配置文件，被保存在NVRAM中， 并且在路由器每次初始化时加载到内存中变成运行配置文件。 » (2)运行配置文件：也称为活动配置文件，驻留在内存中。当通过 路由器的命令行接口对路由器进行配置时，配置命令被实时添加 到路由器的运行配置文件中并被立即执行。
– 尽管有着各种各样、类型不同的路由器。但是，它们的 硬件组成都是基本相同的。
» » » » » » » » » (1) 中央处理单元 (2) 只读存储器 (3) 内存 (4) 闪存 (5) 非易失性内存 (6) 控制台端口 (7) 辅助端口 (8) 接口 (9) 缆线
/webnew/
9.1 路由器的基本配置
9.1.2 路由器软件概述
– 1. 路由器操作系统
» 大部分Cisco路由器使用的是Cisco网络互连操作系统 (Internetworking Operating System，IOS)。IOS配置通常是通过 基于文本的命令行接口(Command Line Interface，CLI)进行的。
Cisco路由器配置说明材料(全套整合)
Cisco路由器配置手册(大全)第一章路由器配置基础一、基本设置方式一般来说，可以用5种方式来设置路由器：1．Console口接终端或运行终端仿真软件的微机；2．AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3．通过Ethernet上的TFTP服务器；4．通过Ethernet上的TELNET程序；5．通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。
三、设置对话过程1. 显示提示信息2. 全局参数的设置3. 接口参数的设置4. 显示结果利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。
思科网络学院教程无线路由器配置
网络管理软件
使用网络管理软件监控路由器的状态和性能，及时发现和解决故障。
流量分析工具
使用流量分析工具监控网络流量，发现异常流量和潜在的故障源。
日志文件
查看路由器的日志文件，了解故障发生的时间和原因，以便进行故障排除。
故障排除工具的使用
定期更新路由器固件
保持路由器固件最新，以获得最新的功能和修复已知的漏洞。
L2TP（二层隧道协议）VPN
L2TP协议结合了PPTP和LACAP协议的特点，提供更高的安全性。在无线路由器上配置L2TP VPN，可以提供更安全的远程访问服务。
OpenVPN
OpenVPN是一种开源的VPN协议，使用SSL/TLS协议进行数据传输加密。在无线路由器上配置OpenVPN，可以提供跨平台的远程访问服务，并具有很高的安全性。
状态检测防火墙
03
状态检测防火墙基于会话状态进行过滤，能够识别和跟踪TCP连接。在无线路由器上配置状态检测防火墙，可以提高网络安全性，防止非法入侵。
无线路由器的防火墙配置
04
无线路由器的故障排除
检查无线信号强度、SSID设置、加密方式等是否正确，重新启动路由器或更换信道。
无线连接问题
网速慢
无法访问互联网
密钥
通过MAC地址过滤功能，限制特定设备的访问权限，增强网络安全。
MAC地址过滤
无线网络的加密与安全设置
配置DHCP服务器的IP地址池，自动为连接到路由器的客户端分配IP地址。
IP地址池
设置IP地址租约时间，即客户端在获取IP地址后可以使用的最长时间。
租约时间
为特定客户端手动分配静态IP地址，满足特定网络需求。
思科网络学院教程无线路由器配置
目录
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为连接广域网WAN的端口设备，路由器已得到广泛的应用，其主要功能是连接多个独立的网络或子网，实现互联网间的最佳寻径及数据报传送。
本文以Cisco 2511路由器为例，介绍路由器的四种配置方法。
1、用Cisco路由器主控口OSOLE接VT100及兼容终端进行配置
这是一种较为简便的配置方法，把终端与路由器可靠连接后，打开终端与路由器的电源，路由器的启动过程就会在终端上显示出来，当出现符号“>”时就可以在终端上对路由器进行配置了。
如果终端上未显示路由器启动过程，可能是终端通讯端口参数配置不对，需重新配置。
2、通过Win 3.X或Win 95的终端仿真程序进行配置
启动Win 3.X 后，用鼠标双击“附件”，再双击“终端仿真程序”，单击“设置”，在下拉菜单中的“终端仿真”选DEC VT－100[ANSI]，“通讯”中选择参数：
波特率：9600；数据位：8；停止位：1；奇偶校验：无；流量控制：Xon/Xo ff；连接口：COM1或COM2（根据实际连接而定）。
以上参数配置好后，单击“文件”，在下拉菜单中单击“保存”，给配置文件起名并选择路径，单击“确定”。
下次使用时只需打开配置文件，按回车就可以进入到路由器的配置。
Win 95的配置方法与Win 3.X类似。
3、在TCP/IP网上通过终端仿真Telnet进行配置
在UNIX、OS/2、Win 95等操作系统上都有Telnet终端仿真程序，通过网络上的主机运行telnet 145.1.1.5（路由器的IP地址），输入正确的口令就可以登录到网络上的路由器进行配置了。
如出现了“password required，but none set”，则表明路由器的vty 04中未定义口令，需加入口令。
4、用TFTP Server下载的配置文件进行配置
UNIX、OS/2操作系统提供了TFTP服务器的功能，以OS/2为例，在OS/2的DOS窗口下运行ftfpd显示：
IBM TCP/IP OS/2版本－TFTP Server版本19：50：56 ON dEC 7 1995已准备好通过前三种方法的某种方式登录到路由器，当出现“>”后，就可以进行配置了，下面是一个配置实例。
145.1.1.1为运行TFTP的服务器，也是路由器配置文件所在的主机。
如出现提示：“There are no usable interface configured for ip”表明路由器的Ethernet 0（以太网口）未配置好。
配置Ethernet 0：
router#conf t
router(config)#int e0
router(config－if)ip address 145.1.1.5
router(config－if)#no shutdown
router(config－if)#exit
router(config)#exit
router#wr(保存到启动配置中)
Name of configuration file[router－config]?2511(配置文件名)
configure using 2511 from 145.1.1.1?[confirm]
显示：
Loading 2511 from 145.1.1.1(via Ethernet0)
[ok－1553/32723 bytes]
拷贝运行配置到启动配置文件NVRAM中：
Router#copy runnig－config startup－config
输入Router#i或重新开启路由器电源以重新启动路由器。
备份运行配置到服务器中：
router#copy runnig－config ftfp
Remote host[]145.1.1.1
Name of configuration file to write
[router－config] 2511bf
write file 2511bf on host 145.1.1.1?[confirm]
显示:Writing 2511bf!![ok] 至此，路由器配置完成。
