《ProE关系式大全》三角函数
Creo常用函数.doc

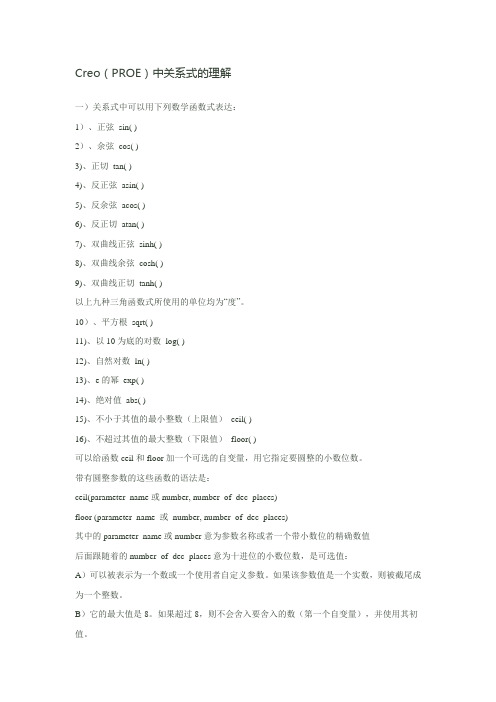

Creo（PROE）中关系式的理解一）关系式中可以用下列数学函数式表达：1）、正弦sin( )2）、余弦cos( )3)、正切tan( )4)、反正弦asin( )5)、反余弦acos( )6)、反正切atan( )7)、双曲线正弦sinh( )8)、双曲线余弦cosh( )9)、双曲线正切tanh( )以上九种三角函数式所使用的单位均为“度”。
10）、平方根sqrt( )11)、以10为底的对数log( )12)、自然对数ln( )13)、e的幂exp( )14)、绝对值abs( )15)、不小于其值的最小整数（上限值）ceil( )16)、不超过其值的最大整数（下限值）floor( )可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。
带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或number, number_of_dec_places)其中的parameter_name或number意为参数名称或者一个带小数位的精确数值后面跟随着的number_of_dec_places意为十进位的小数位数，是可选值：A）可以被表示为一个数或一个使用者自定义参数。
如果该参数值是一个实数，则被截尾成为一个整数。
B）它的最大值是8。
如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。
C）如果不指定它，则功能同前期版本一样。
使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为10使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同]ceil(10.25531415926,7)等于10.2553142ceil(10.25531415926,8)等于10.25531416floor (10.255, 2) 等于10.25floor (10.255, 0) 等于10.Floor(10.2531415926,7)等于10.2553141Floor(10.2531415926,8)等于10.25531415举例一：以上函数式通常用的四种表达式如下图：以上两种曲线是在proe中的曲线—从方程—指定坐标系（选系统中固有的坐标系）—选笛卡儿坐标，就会出现公式界面，再输入如上公式。
Creo常用函数
Creo（PROE）中关系式的理解一）关系式中可以用下列数学函数式表达：1）、正弦 sin( )2）、余弦 cos( )3)、正切 tan( )4)、反正弦 asin( )5)、反余弦 acos( )6)、反正切 atan( )7)、双曲线正弦 sinh( )8)、双曲线余弦 cosh( )9)、双曲线正切 tanh( )以上九种三角函数式所使用的单位均为“度”。
10）、平方根 sqrt( )11)、以10为底的对数 log( )12)、自然对数 ln( )13)、e的幂 exp( )14)、绝对值 abs( )15)、不小于其值的最小整数（上限值） ceil( )16)、不超过其值的最大整数（下限值） floor( )可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。
带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或 number, number_of_dec_places)其中的parameter_name或number意为参数名称或者一个带小数位的精确数值后面跟随着的number_of_dec_places意为十进位的小数位数，是可选值：A）可以被表示为一个数或一个使用者自定义参数。
如果该参数值是一个实数，则被截尾成为一个整数。
B）它的最大值是8。
如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。
C）如果不指定它，则功能同前期版本一样。
使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为 10使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同 ]ceil(10.25531415926,7)等于10.2553142ceil(10.25531415926,8)等于10.25531416floor (10.255, 2) 等于10.25floor (10.255, 0) 等于10.Floor(10.2531415926,7)等于10.2553141Floor(10.2531415926,8)等于10.25531415举例一：以上函数式通常用的四种表达式如下图：以上两种曲线是在proe中的曲线—从方程—指定坐标系（选系统中固有的坐标系）—选笛卡儿坐标，就会出现公式界面，再输入如上公式。
proe曲线方程大集合_含三角函数公式大全
61.正弦周弹簧 笛卡尔： ang1=t*360 ang2=t*360*20 x=ang1*2*pi/360 y=sin(ang1)*5+cos(ang2) z=sin(ang2)
62.环形螺旋线 笛卡尔： x= （50+10*sin(t*360*15))*cos(t *360) y=(50+10*sin(t*360*15))*sin( t*360) z=10*cos(t*360*5)
36.一峰三驻点曲线 x = 3*t-1.5 y=(x^2-1)^3+1
37.八字曲线 x = 2 * cos ( t *(2*180)) y = 2 * sin ( t *(5*360)) z = 0
38.螺旋曲线 r=t*(10*180)+1 theta=10+t*(20*180) z=t
39.圆 x = cos ( t *(5*180)) y = sin ( t *(5*180)) z = 0
43.8字形曲线 柱坐标 theta = t*360 r=10+(8*sin(theta))^2
44.椭圆曲线 笛卡尔坐标系 a = 10 b = 20 theta = t*360 x = a*cos(theta) y = b*sin(theta)
45.梅花曲线 柱坐标 theta = t*360 r=10+(3*sin(theta*2.5))^2
52 簪形线 球坐标 方程： rho=200*t theta=900*t phi=t*90*10
53.螺旋上升曲线 r=t^10 theta=t^3*360*6*3+t^3*360*3* 3 z=t^3*(t+1)
54.蘑菇曲线 rho=t^3+t*(t+1) theta=t*360 phi=t^2*360*20*20
pro关系式
pro/e关系式、函数的相关说明资料？关系中使用的函数数学函数下列运算符可用于关系（包括等式和条件语句）中。
关系中也可以包括下列数学函数：cos ()余弦tan ()正切sin ()正弦sqrt ()平方根asin ()反正弦acos ()反余弦atan ()反正切sinh ()双曲线正弦cosh ()双曲线余弦tanh ()双曲线正切注释：所有三角函数都使用单位度。
log()以10为底的对数ln()自然对数exp()e的幂abs()绝对值ceil()不小于其值的最小整数floor() 不超过其值的最大整数可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数字数。
带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或number, number_of_dec_places)其中number_of_dec_places是可选值：·可以被表示为一个数或一个使用者自定义参数。
如果该参数值是一个实数，则被截尾成为一个整数。
·它的最大值是8。
如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。
·如果不指定它，则功能同前期版本一样。
使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为11使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同] floor (10.255, 1) 等于10.2floor (10.255, 2) 等于10.26曲线表计算曲线表计算使使用者能用曲线表特征，通过关系来驱动尺寸。
尺寸可以是草绘器、零件或组件尺寸。
Proe 三角函数公式大全及参数详细说明
不超過其值的最大整數 可以給函數 ceil 和 floor 加一個可選的自變量，用它指 定要圓整的小數位數。 帶有圓整參數的這些函數的語法是：
下列運算符可用於關係（包括等式和條件語句）中。 關係中也可以包括下列數學函數： cos () 余弦 tan () 正切 sin () 正弦 sqrt () 平方根 asin () 反正弦 acos () 反余弦 atan () 反正切 sinh () 雙曲線正弦 cosh () 雙曲線余弦 tanh () 雙曲線正切 注釋：所有三角函數都使用單位度。 log() 以 10 為底的對數 ln() 自然對數 exp() e 的冪 abs() 絕對值 ceil() 不小於其值的最小整數 floor() ceil(parameter_name number_of_dec_places) floor (parameter_name number_of_dec_places) 或 number,
19. 抛物线 笛卡儿坐标 方程：x =(4 * t) y =(3 * t) + (5 * t ^2) z =0
20.螺旋线 圓柱坐标 方程：r = 5 theta = t*1800 z =(cos(theta90))+24*t
21.三叶线 圆柱坐标 方程：a=1 theta=t*380 b=sin(theta) r=a*cos(theta)*(4*b*b-1)
15.费马曲线（有点像螺纹线） 数学方程：r＊r = a*a*theta 圓柱坐标 方程1: theta=360*t*5 a=4 r=a*sqrt(theta*180/pi) 方程2: theta=360*t*5 a=4 r=-a*sqrt(theta*180/pi) 由于Pro/e只能做连续的 曲线，所以只能分两次做
Creo常用函数.doc
Creo（PROE）中关系式的理解一）关系式中可以用下列数学函数式表达：1）、正弦sin( )2）、余弦cos( )3)、正切tan( )4)、反正弦asin( )5)、反余弦acos( )6)、反正切atan( )7)、双曲线正弦sinh( )8)、双曲线余弦cosh( )9)、双曲线正切tanh( )以上九种三角函数式所使用的单位均为“度”。
10）、平方根sqrt( )11)、以10为底的对数log( )12)、自然对数ln( )13)、e的幂exp( )14)、绝对值abs( )15)、不小于其值的最小整数（上限值）ceil( )16)、不超过其值的最大整数（下限值）floor( )可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。
带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或number, number_of_dec_places)其中的parameter_name或number意为参数名称或者一个带小数位的精确数值后面跟随着的number_of_dec_places意为十进位的小数位数，是可选值：A）可以被表示为一个数或一个使用者自定义参数。
如果该参数值是一个实数，则被截尾成为一个整数。
B）它的最大值是8。
如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。
C）如果不指定它，则功能同前期版本一样。
使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为10使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同]ceil(10.25531415926,7)等于10.2553142ceil(10.25531415926,8)等于10.25531416floor (10.255, 2) 等于10.25floor (10.255, 0) 等于10.Floor(10.2531415926,7)等于10.2553141Floor(10.2531415926,8)等于10.25531415举例一：以上函数式通常用的四种表达式如下图：以上两种曲线是在proe中的曲线—从方程—指定坐标系（选系统中固有的坐标系）—选笛卡儿坐标，就会出现公式界面，再输入如上公式。
Creo常用函数.doc
Creo（PROE）中关系式的理解一）关系式中可以用下列数学函数式表达：1）、正弦sin( )2）、余弦cos( )3)、正切tan( )4)、反正弦asin( )5)、反余弦acos( )6)、反正切atan( )7)、双曲线正弦sinh( )8)、双曲线余弦cosh( )9)、双曲线正切tanh( )以上九种三角函数式所使用的单位均为“度”。
10）、平方根sqrt( )11)、以10为底的对数log( )12)、自然对数ln( )13)、e的幂exp( )14)、绝对值abs( )15)、不小于其值的最小整数（上限值）ceil( )16)、不超过其值的最大整数（下限值）floor( )可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。
带有圆整参数的这些函数的语法是：ceil(parameter_name或number, number_of_dec_places)floor (parameter_name 或number, number_of_dec_places)其中的parameter_name或number意为参数名称或者一个带小数位的精确数值后面跟随着的number_of_dec_places意为十进位的小数位数，是可选值：A）可以被表示为一个数或一个使用者自定义参数。
如果该参数值是一个实数，则被截尾成为一个整数。
B）它的最大值是8。
如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值。
C）如果不指定它，则功能同前期版本一样。
使用不指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.2) 值为11floor (10.2) 值为10使用指定小数部分位数的ceil和floor函数，其举例如下：ceil (10.255, 2) 等于10.26ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同]ceil(10.25531415926,7)等于10.2553142ceil(10.25531415926,8)等于10.25531416floor (10.255, 2) 等于10.25floor (10.255, 0) 等于10.Floor(10.2531415926,7)等于10.2553141Floor(10.2531415926,8)等于10.25531415举例一：以上函数式通常用的四种表达式如下图：以上两种曲线是在proe中的曲线—从方程—指定坐标系（选系统中固有的坐标系）—选笛卡儿坐标，就会出现公式界面，再输入如上公式。
PROE关系式函数详解
PROE关系式函数详解PROE关系式函数详解是否为不会应用PROE中关系式烦扰，看了本帖，相信你会有所帮助！sin()、cos()、tan()函数这三个都是数学上的三角函数，分别使用角度的度数值来求得角度对应的正弦、余弦和正切值，比如：A=sin(30) A=0.5B=cos(30)?B=0.866C=tan(30) C=0.577asin()、acos()、atan()函数这三个是上面三个三角函数的反函数，通过给定的实数值求得对应的角度值，如：A=asin(0.5) A=30B=acos(0.5)?B=60C=atan(0.5)?C=26.6sinh()、cosh()、tanh()函数在数学中，双曲函数类似于常见的（也叫圆函数的）三角函数。
基本双曲函数是双曲正弦“sinh”，双曲余弦“cosh”，从它们导出双曲正切“tanh”等。
sinh / 双曲正弦：sinh(x) = [e^x - e^(-x)] / 2cosh / 双曲余弦：cosh(x) = [e^x + e^(-x)] / 2tanh / 双曲正切：tanh(x) = sinh(x) / cosh(x)=[e^x - e^(-x)] / [e^x + e^(-x)]函数使用实数作为输入值log()函数求得10为底的对数值，如：A=log(1)?A=0;A=log(10)?A=1;A=log(5) A=0.6989...;?ln()函数求得以自然数e为底的对数值，e是自然数，值是2.718...;如：A=ln(1) A=0;?A=ln(5)?A=1.609...;exp()函数求得以自然数e为底的开方数，如：A=exp(2) A=e^2=7.387...;?abs()函数求得给定参数的绝对值，如A=abs(-1.6) A=1.6?B=abs(3.5) B＝3.5?max()、min()函数求得给定的两个参数之中的最大最小值，如A=max(3.8,2.5) A=3.8?B=min(3.8,2.5) B=2.5?mod()函数求第一个参数除以第二个参数得到的余数，如：A=mod(20,6) A=2?B=mod(20.7,6.1)?B=2.4sqrt()函数开平方，如：A=sqrt(100) A=10;?B=sqrt(2)?B=1.414...pow()函数指数函数，如A=pow(10,2) A=100?B=pow(100,0.5)?B=10ceil()和floor()均可有一个附加参数,用它可指定舍去的小数位.ceil(parameter_name or number, number_of_dec_places).floor(parameter_name or number, number_of_dec_places).| |参数名或数值. 要保留的小数位(可省略)number_of_ded_places:它的取值的不同可有不同的结果.i)可以为数值亦可为参数,若为实数则取整.ii)若number_of_dec_place＞8,则不作任何处理,用原值若number_of_dec_place≦8,则舍去其后的小数位,则进位例如:Ceil(10.2)-->11 比10.2大的最小整数为11.floor(-10.2)-->-11 比-10.2小的最大整数为-11.floor(10.2)-->10 比10.2小的最大整数为10.Ceil(10.255,2)-->10.26. 比10.255大的最小符合数.Ceil(10.255,0)-->11floor(10.255,1)-->10.2Len1=ceil(20.5) ==>Len1=21Len2=floor(-11.3) ==>Len2=-12Len=Len1+Len2 ==>Len=9字符串函数：string_length( )用法:String_length(Parameter name or string).参数名或字符串例:strlen1=string_length("material") 则strlen1=8若material="steel",strlen2=string_length(material),则strlen2=5,字符串要用" "括起, 空格亦算一个字符.rel_model_name( )用法:rel_model_name( ) 注意括号内为空的,返回目前模型名称.例:当前模型为-part1,则partName=rel_model_name( )==>partName="part1" 如在装配图中,则需加上进程号(session Id),例如partName=rel_model_name:2( )rel_model_type( ) 返回目前模型类型用法: rel_model_type( )例:如当前模型为装配图parttype=rel_model_type( ) ==>parttype="ASSEMBLY". itos( ) 将整数换成字符串用法: Itos(integer) 整数,若为实数则舍去小数点.例:S1=Itos(123)==>s1="123"S2=itos(123.57)==>s2="123"intl=123.5 s3=itos(intl)==>s3="123"search( ) 查找字符串,返回位置值用法:search(string,substring).string:原字符串substring:要找的字符串.查到则返回位置,否则返回0,第一个字符位置值为1,依此类推. 例:Parstr=abcdef.则Where=search(parstr,"bcd"")==>Where=2.Where=search(parstr,"bed")==>where=0(没查到). extract( ) 提取字符串用法:extract(string,position,length)| | |原字符串提取位提取字符数position:大于0而小于字符串长度.length: position+length-1 不能大于字符串长度.例:new=extraecl("abcded",2,3)==>new="bcd".其含义是: 从"abcdef"串的第2个字符(b)开始取出3个字符.________________________________________下例演示在PROE关系由标准文件名(bxxx-2xxx-xxx)分离出项目号,零件号及零件名:FileName=rel_modle_name() /* 获得文件名=>FileNameStrLen=string_length(FileName) /* 计算文件名长度=>StrLen Project_No=extract(FileName,1,4) /* 提取第1~4个字符=>Project_NoPart_No=extract(FileName,6,4) /* 提取第6~9个字符=>Part_NoPart_Name=extract(FileName,11,StrLen-10) /*提取第10以后的字符=>Part_Nameexists( ) 测试项目存在与否用法:exists(Item) Item可以是参数或尺寸.例:If exists(d5) 检查零件内是否有d5尺寸.If exists("material") 检查零件内是否有material参数.o evalgraph（）计算函数用法：evalgraph(graph_name,x_value),其中graph_name是指控制图表（graph）的名字，要用双引号括起，x_value是graph中的横坐标值。
