电子技术基础复习题一
电子技术基础练习题库及答案
电子技术基础练习题库及答案一、单选题（共70题，每题1分，共70分）1、本征半导体温度升高后，两种载流子浓度仍然相等。
A、✔B、×正确答案：A2、单相半波整流电路，负载电阻RL=750W，变压器次级电压有效值，U2=20V，则输出电压平均值U0为。
A、18VB、20VC、9V正确答案：C3、PN结两端加正向电压时，那么参加导电的是（）A、少数载流子。
B、既有多数载流子又有少数载流子。
C、多数载流子。
正确答案：C4、符号IB表示三极管基极电流的（）A、直流分量。
B、交流分量。
C、直流分量和交流分量之和。
正确答案：A5、在晶体三极管放大电路中，当输入电流一定时，若静态工作点设置太低，将产生（）A、截止失真。
B、放大失真。
C、饱和失真。
正确答案：A6、三端集成稳压器cw7812的输出电压是（）A、5VB、9VC、12V正确答案：C7、测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v，则该三极管类型是（）A、npn型硅管。
B、npn型锗管C、PnP型锗管正确答案：A8、稳压管的稳压区是指其工作在（）的区域。
A、正向导通。
B、反向击穿。
C、反向截止。
正确答案：B9、在由运放组成的电路中运放工作在非线性状态的电路是。
（）A、差值放大器。
B、反相放大器。
C、电压比较器。
正确答案：C10、组合逻辑电路的输出与电路的原状态（）A、无关B、有关C、不一定正确答案：B11、组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案：A12、下列三种电路中，输入电阻最大的电路是（）A、共集放大电路。
B、共射放大电路。
C、共基放大电路。
正确答案：A13、最常用的显示器件是（）数码显示器。
A、七段B、五段C、九段正确答案：A14、逻辑代数运算于普通代数运算结果（）A、相同B、不想同C、有的相同，有的不相同。
正确答案：C15、非门的逻辑功能是（）A、有0出0。
全1出1。
B、有1出1。
电子技术基础复习题-时序逻辑电路
《电子技术基础》复习题时序逻辑电路一、填空题:1.具有“置0”、“置1”、“保持”和“计数功能”的触发器是（）2.触发器有门电路构成，但它不同门电路功能，主要特点是：（）型触发器的直接置0端Rd、置1端Sd的正确用法是（）4.按触发方式双稳态触发器分为：（）5.时序电路可以由（）组成6.时序电路输出状态的改变（）7.通常寄存器应具有（）功能8.通常计数器应具有（）功能9. M进制计数器的状态转换的特点是设初态后，每来（）个CP时，计数器又重回初态。
10.欲构成能记最大十进制数为999的计数器，至少需要（）个双稳触发器。
11. 同步时序逻辑电路中所有触发器的时钟端应（）。
二、选择题:1.计数器在电路组成上的特点是（）a)有CP输入端，无数码输入端 b) 有CP输入端和数码输入端 c) 无CP输入端，有数码输入端2.按各触发器的状态转换与CP的关系分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制3. 按计数器的状态变换的规律分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制4 按计数器的进位制分类，计数器可分为（）计数器。
a）加法、减法和加减可逆 b）同步和异步 c）二、十和M进制5. n位二进制加法计数器有（）个状态，最大计数值是（）。
a）2n-1 b）2n c）2n-16.分析时序逻辑电路的状态表，可知它是一只（）。
(a) 二进制计数器(b)六进制计数(c) 五进制计数器7. 分析如图所示计数器的波形图，可知它是一只（）。
(a) 六进制计数器(b) 七进制计数器(c) 八进制计数器8、逻辑电路如图所示，当A=“0”，B=“1”时，C脉冲来到后JK触发器（）。
(a) 具有计数功能(b) 保持原状态(c) 置“0” (d) 置“1”9、逻 辑 电 路 如 图 所 示， 分 析 C ，S ，R 的 波 形，当 初 始 状 态 为“0”时， t 1 瞬 间 输 出 Q 为 ( )。
电子技术基础复习试题与答案
一、选择题：
1．在杂质半导体中,少子浓度主要取决于( )
(A)掺入杂质的浓度、(B)材料、(C)温度
2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )
(A)放大状态 、(B)饱和状态、(C)截止状态
3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )
28．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出 应为______。
29．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM， 该ROM有______根地址线。
30．能够实现“线与”的TTL门电路叫______。
31．差分放大电路，若两个输入信号uI1=uI2，则输出电压，uO=0； 若 u I1=100V，u I2=80V则差模输入电压uId=20V；共模输入电压uIc=90V。
参考答案
一、选择题：1、C2、C3、C4、B5、C6、C7、C8、B9、B10、A
11、C12、B13、B14、C15、B16、A17、C18、A19、C
20、C21、A22、C23、B24、A25、A
二、填空题：1、自由电子、空穴2、单向导电
3、发射结正偏、集电结反偏4、差动
5、φA +φF=2nπ（n=0、1、2……） 、AF=1
(1)静态工作点IB，IC，UCE；
(2)电压放大倍数Au。
5．已知如图VＣＣ=12V，RB=100KΩ，RW=400KΩ，RC＝4KΩ，β＝37.5，
当滑动变阻器的触点在中间位置时求静态值并画直流负载线 （设UBE= 0 ）。 （10分）
7．写出下图输出与输入的关系表达式：
电路与电子技术基础试卷及答案
电路与电子技术基础复习资料一、填空（25分）1.二极菅最主要的特性是_______________ O2.三极管是_________ 空制型器件，而场效应管是 ________ 空制型器件。
3.射极输出器具有_________ 恒4吁1、接近于1, __________________ 和__________期目，并具有____________ 高和_______________ 低的特点。
5.如果变压器或：（即副边）电压的有效值为______ V,桥式整流后（不流波）的输出电压为_v,经过电容滤波后为 ________________ ，二极管所承受的最大反向电压为 _____ y o6.在门电路中，最基本的三种门龟路_____________ 门 _________ 门和__________ 17.时序逻辑电路投照其触发器是否有统一的时钟控制分为________ 序电路和_________8.逻辑代数又称为_________ 代数。
最基本的逻辑关系有 _____________ 、、三种。
9、T触发器的特征方程为时序畛，JK触发黯的特征方程二、单项选择题〈每小题2分，总共20分）1.在某放大电路中，测的三极管三个龟极的静态龟位分别为 0 V, -10 V, T. 3V,则这只三极管是（A. NPN型硅管B. NPN型错管C. PHP型硅管D. PNP型错管2 .某场效应管的转移特性如图所示，该管为（A. P沟道增强型M0S管B、P沟道结型场效应管C、N沟道增强型MOS管D、N沟道耗尽型MOS管3.通用型集成运放的输入级采用差动放大电路，这是因为它的（A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大4.与甲类功率放大方式相比，乙类互补对称功放的主要优点是（）。
A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失U5-稳压二极管1 急压时，其工作在（），发光二极管发光时，其工作在（）。
电子技术复习题()
第一章二极管及直流稳压电源一、填空题1．二极管P区接电位端，N区接电位端，称正向偏置，二极管导通；反之，称反向偏置，二极管截止，所以二极管具有性。
2．二极管按PN结面积大小的不同分为点接触型和面接触型，型二极管适用于高频、小电流的场合，型二极管适用于低频、大电流的场合。
3．普通二极管工作时通常要避免工作于，而稳压管通常工作于。
4．单相电路用来将交流电压变换为单相脉动的直流电压。
5．直流电源中，除电容滤波电路外，其它形式的滤波电路包括、等。
6．W7805的输出电压为，额定输出电流为；W79M24的输出电压为，额定输出电流为。
7．开关稳压电源的调整管工作在状态，脉冲宽度调制型开关稳压电源依靠调节调整管的的比例来实现稳压。
8．发光二极管能将电信号转换为信号，它工作时需加偏置电压；光电二极管能将信号转换为电信号，它工作时需加偏置电压9.判断大容量电容器的质量时，应将万用表拨到挡，倍率使用。
当万用表表笔分别与电容器两端接触时，看到指针有一定偏转，并很快回到接近于起始位置的地方，则说明该电容器；如果看到指针偏转到零后不再返回，则说明电容其内部。
二、判断题(填“是”或“否”)1．加在二极管两端的反向电压高于最高反向工作电压时，二极管会损坏。
（）2．稳压二极管在电路中只能作反向连接。
（）3．电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（）4．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（）5．二极管的反向漏电流越小，其单向导电性能就越好。
（）三、选择题1．下列符号中表示发光二极管的为（）。
A． B ． C．D．2．从二极管伏安特性曲线可以看出，二极管两端压降大于（）时处于正向导通状态A．0 B．死区电压 C．反向击穿电压 D．正向压降3．用万用表欧姆挡测量小功率二极管性能好坏时，应把欧姆挡旋到（）位置A ．ΩB ．ΩC ．ΩD．Ω4．直流稳压电源中滤波电路的作用是（）。
电子技术基础综合复习题

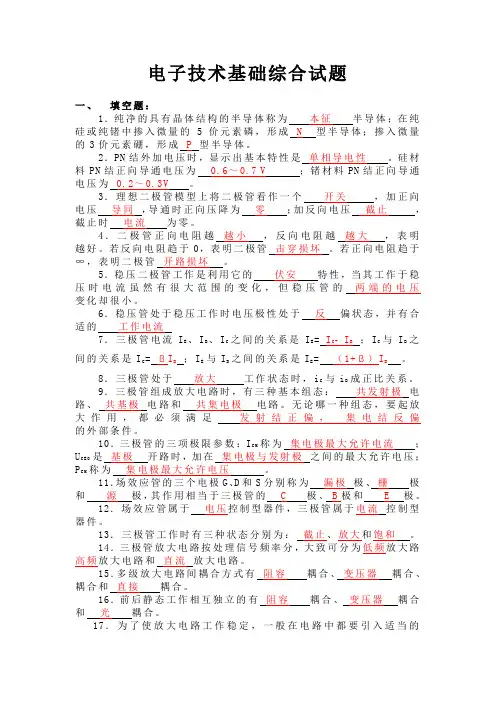

电子技术基础综合试题一、填空题：1．纯净的具有晶体结构的半导体称为本征半导体；在纯硅或纯锗中掺入微量的5价元素磷，形成N型半导体；掺入微量的3价元素硼，形成P型半导体。
2．PN结外加电压时，显示出基本特性是单相导电性。
硅材料PN结正向导通电压为0.6～0.7 V；锗材料PN结正向导通电压为0.2～0.3V。
3．理想二极管模型上将二极管看作一个开关，加正向电压导同，导通时正向压降为零；加反向电压截止，截止时电流为零。
4．二极管正向电阻越越小，反向电阻越越大，表明越好。
若反向电阻趋于0，表明二极管击穿损坏。
若正向电阻趋于∞，表明二极管开路损坏。
5．稳压二极管工作是利用它的伏安特性，当其工作于稳压时电流虽然有很大范围的变化，但稳压管的两端的电压变化却很小。
6．稳压管处于稳压工作时电压极性处于反偏状态，并有合适的工作电流7．三极管电流IE 、IB、IC之间的关系是IE= IC+IB；IC与IB之间的关系是IC = ßIB；IE与IB之间的关系是IE= （1+ß）IB。
8．三极管处于放大工作状态时，iC 与iB成正比关系。
9．三极管组成放大电路时，有三种基本组态：共发射极电路、共基极电路和共集电极电路。
无论哪一种组态，要起放大作用，都必须满足发射结正偏，集电结反偏的外部条件。
10．三极管的三项极限参数：IC M称为集电极最大允许电流；UC E O是基极开路时，加在集电极与发射极之间的最大允许电压；PC M称为集电极最大允许电压。
11．场效应管的三个电极G、D和S分别称为漏极极、栅极和源极，其作用相当于三极管的C极、B极和E极。
12．场效应管属于电压控制型器件，三极管属于电流控制型器件。
13．三极管工作时有三种状态分别为：截止、放大和饱和。
14．三极管放大电路按处理信号频率分，大致可分为低频放大路高频放大电路和直流放大电路。
15．多级放大电路间耦合方式有阻容耦合、变压器耦合、耦合和直接耦合。
电子技术基础1复习题
电子技术基础1复习题一、电压放大1、放大电路如图所示，已知三极管β=50，U BEQ=0.7V，r bb’=200Ω。
电路中各参数标示图中。
（1）试估算电路的静态工作点I CQ、U CEQ；（3）求电压放大倍数A u、输入电阻R i和输出电阻R O；（4）若信号源内阻R S=600Ω，求源电压放大倍数A us。
（5）若去掉旁路电容，则A u、R i和R O如何变化？2、放大电路如图所示，已知三极管β=50，U BEQ=0.7V，r bb’=200Ω。
电路中各参数标示图中。
（1）估算静态工作点I CQ、U CEQ；（2）估算电压放大倍数A u；（3）求输入电阻和输出电阻；（4）若C E断开，电压放大倍数将有何变化？CC o二、功放1、OTL功率放大器如图所示，试回答：（1）静态时，A点的电位应是多少？（2）若两管子的饱和压降均为2V，计算最大不失真输出功率P omax和效率η；（3）分析VD1、VD2的作用。
2、OCL功率放大器如图所示，试回答：（1）静态时，A点电位是多少？（2）若两管子的饱和压降均为3V，计算最大不失真输出功率P omax和效率η；（3）说明图中VD1、VD2的作用。
ccu Su ou o－+o三、运算电路1、运算电路如下图所示，（1）A1组成何种运算电路，有何特点？（2）当u i=1V，计算输出电压u o1值和u o值。
2、运算电路如下图所示，（1）A1、A2分别组成何种运算电路？（2）当u i1=0.1V，u i2=2V，试计算输出电压u o1值和u o 值。
四、深度负反馈的近似计算1、负反馈放大电路如下图所示，试：（1）判断反馈类型，说明该负反馈稳定输出电压还是稳定输出电流？分析其反馈类型对电路输入电阻、输出电阻的影响；（2）估算在深度负反馈条件下，闭环电压放大倍数A uf。
（3）指出运放的反相输入端是否为虚地端。
2、1、（14分）负反馈放大电路如下图所示，试：（1）判断反馈类型，说明该负反馈稳定输出电压还是稳定输出电流？分析此反馈类型对电路输入电阻、输出电阻的影响；（2）估算在深度负反馈条件下，闭环电压放大倍数A uf。
《电子技术基础》复习资料
