电子技术基础与技能试题及答案
电工电子技术基础与技能考试题含答案
电工电子技术基础与技能考试题含答案一、判断题（共100题，每题1分，共100分）1.开启式负荷开关接线时，应把负载出线接在静触点的进线座上，电源进线接在动触点的出线座上，保证开关分断后，闸刀和熔体不带电。
A、正确B、错误正确答案：B2.时间继电器是一种利用电磁原理或机械动作原理实现触点延时闭合或断开时间的一种自动控制继电器。
A、正确B、错误正确答案：A3.间接接触触电是指在电气设备正常运行的情况下，人体与大地互不绝缘，人体的某一部分触及带电单体造成的触电。
A、正确B、错误正确答案：B4.自耦变压器只一个线圈，没有初级与次级之分，利用抽头来改变电压的。
A、正确B、错误正确答案：A5.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。
A、正确B、错误正确答案：A6.正弦交流电的有效值除与最大值有关外，还与它的初相位有关。
A、正确B、错误正确答案：B7.自耦变压器的公共部分断开时，原边高电压会引入低压边，造成危险，因此，自耦变压器变压比不宜过大，一般应小于2.5。
A、正确B、错误正确答案：A8.鼠笼式异步电动机转子导体与转子铁芯之间不需要绝缘。
B、错误正确答案：A9.有中性线存在且三相对称负载时，则中性线电流为0。
A、正确B、错误正确答案：A10.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A11.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A12.“220／380V△／Y”说明当电源线电压为220V时，电动机绕组应联成三角形，当电源线电压为380V时，电动机绕组应联成星形，两种情况下相电压、相电流及有功功率均相同。
A、正确B、错误正确答案：A13.基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。
A、正确B、错误正确答案：A14.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
电工电子技术基础与技能题库与参考答案
电工电子技术基础与技能题库与参考答案一、判断题（共100题，每题1分，共100分）1.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。
A、正确B、错误正确答案：A2.纯电阻电路的有功功率为零。
A、正确B、错误正确答案：B3.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。
A、正确B、错误正确答案：B4.应用万用表测量时，为了使读数接近准确值，估读的位数应在2位以上。
A、正确B、错误正确答案：B5.容抗Xc=1/（2πfC）只适用于正弦交流电的计算。
A、正确B、错误正确答案：A6.漏电保护装置可用于过载、过压、欠压和缺相保护。
A、正确B、错误正确答案：B7.电压互感器在运行中，其二次绕组不允许短路。
A、正确B、错误正确答案：A8.移动某些非固定安装的电气设备时(如电风扇，照明灯)，可以不必切断电源。
A、正确B、错误正确答案：B9.复合按钮在按动时，动合触点先闭合，动断触点后断开。
A、正确B、错误正确答案：B10.主磁通一般比漏磁通大得多。
A、正确B、错误11.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。
A、正确B、错误正确答案：A12.双极型晶体管和单极型晶体管中都有两种载流子参与导电。
A、正确B、错误正确答案：B13.保护接地与保护接零的安全原理是完全相同的。
A、正确B、错误正确答案：B14.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A15.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。
A、正确B、错误正确答案：A16.某点的电位可以理解为该点与电位参考点之间的电压。
A、正确B、错误正确答案：A17.保护接地适用于电源中性线直接接地的电气设备。
A、正确B、错误正确答案：B18.右手定则可判断任何情况下感应电流的方向。
A、正确B、错误正确答案：B19.在扑灭电气火灾的明火时，应该用水扑灭。
电子技术基础与技能知识单选题100道及答案
电子技术基础与技能知识单选题100道及答案1. 在PN 结中，P 区接电源正极，N 区接电源负极，这种连接方式称为（）。
A. 正向偏置B. 反向偏置C. 零偏置D. 不确定2. 二极管的主要特性是（）。
A. 放大作用B. 单向导电性C. 稳压作用D. 滤波作用3. 三极管的三个电极分别是（）。
A. 基极、发射极、集电极B. 阳极、阴极、控制极C. 正极、负极、地D. 输入极、输出极、公共极4. 场效应管是一种（）控制器件。
A. 电流B. 电压C. 电阻D. 电容5. 基本放大电路的主要作用是（）。
A. 对信号进行放大B. 对信号进行滤波C. 对信号进行整形D. 对信号进行调制6. 放大器的输入电阻越大，对信号源的影响（）。
A. 越大B. 越小C. 不变D. 不确定7. 放大器的输出电阻越小，带负载能力（）。
A. 越强B. 越弱C. 不变D. 不确定8. 反馈是指将放大器的（）回送到输入端的过程。
A. 输入信号B. 输出信号C. 直流信号D. 交流信号9. 正反馈会使放大器的性能（）。
A. 稳定B. 不稳定C. 放大倍数增大D. 放大倍数减小10. 负反馈会使放大器的性能（）。
A. 稳定B. 不稳定C. 放大倍数增大D. 放大倍数减小11. 集成运算放大器是一种（）。
A. 数字集成电路B. 模拟集成电路C. 功率集成电路D. 混合集成电路12. 集成运放的反相输入端标有“-”号，表明该输入端的信号与输出端信号（）。
A. 同相B. 反相C. 无关D. 不确定13. 理想运放的开环放大倍数为（）。
A. 0B. 1C. 无穷大D. 不确定14. 正弦波振荡器的主要组成部分是（）。
A. 放大器、反馈网络、选频网络B. 放大器、滤波器、稳压器C. 放大器、调制器、解调器D. 放大器、混频器、检波器15. 石英晶体振荡器的主要优点是（）。
A. 频率稳定度高B. 输出幅度大C. 调节方便D. 成本低16. 数字电路中，最基本的逻辑门有（）。

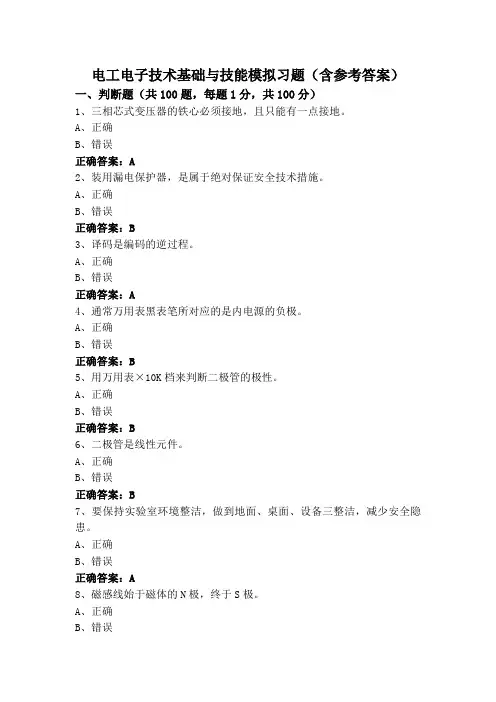

电工电子技术基础与技能模拟习题(含参考答案)
电工电子技术基础与技能模拟习题（含参考答案）一、判断题（共100题，每题1分，共100分）1、三相芯式变压器的铁心必须接地，且只能有一点接地。
A、正确B、错误正确答案：A2、装用漏电保护器，是属于绝对保证安全技术措施。
A、正确B、错误正确答案：B3、译码是编码的逆过程。
A、正确B、错误正确答案：A4、通常万用表黑表笔所对应的是内电源的负极。
A、正确B、错误正确答案：B5、用万用表×10K档来判断二极管的极性。
A、正确B、错误正确答案：B6、二极管是线性元件。
A、正确B、错误正确答案：B7、要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A8、磁感线始于磁体的N极，终于S极。
A、正确B、错误9、三相对称负载作三角形联结，若每相负载的阻抗为38欧姆，接在线电压为380V的三相交流电路中，则线电流为17.3A。
A、正确B、错误正确答案：A10、纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
A、正确B、错误正确答案：A11、如果两正弦交流电的频率相同，则它们的相位差就等于初相之差。
A、正确B、错误正确答案：A12、电压互感器在运行中，其二次绕组不允许短路。
A、正确B、错误正确答案：A13、触电紧急救护法时，首先应进行触电解救，然后立即进行人工呼吸和胸外，心脏挤压法。
A、正确B、错误正确答案：A14、当三相负载越近于对称时，中线电流越小。
A、正确B、错误正确答案：A15、机械特性决定电机稳定运行、起动、制动以及转速调节的工作情况。
A、正确B、错误正确答案：A16、交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误17、正弦交流电路中，无功功率表示感抗或者容抗与电源之间进行的能量交换。
A、正确B、错误正确答案：A18、用三根相线来供电的供电方式称三相三线制。
A、正确B、错误正确答案：A19、电线或电器起火后，可以用水灭火。
A、正确B、错误正确答案：B20、由于电度表的铝盘的转速与电路实际消耗的功率成正比，所以通过观察铝盘转速的高低就可以判断电路是负荷的大小。
《电子技术基础与技能》(张金华主编)习题答案
《电子技术基础与技能》（主编：张金华）各章复习与考工模拟题答案第1章 二极管及其应用一、判断题 1．√ 2．× 3．× 4．× 5．√ 6．√二、选择题 1．B 2．D 3．C 4．C 5．A三、综合题1．U AB =0 U AB =6V 2．3．亮 亮 4．（1）桥式整流 电容滤波 （2（3）U L =0.9U 2 （4）U L =1.2U 2L第2章 三极管及放大电路基础 一、判断题 1．√ 2．× 3．×二、选择题 1．C 2．A 3．C三、填空题1．正偏电压 反偏电压 2．各电极电流 极间电压 3．高 低 略小于1 4．20dB 四、综合题 1．2．3．（a ）饱和失真 一般调节偏置电阻R b ，使其阻值减小。
（b ）截止失真 一般调节偏置电阻R b ，使其阻值增大。
（c ）饱和与截止失真 减小输入信号的幅度或更换三极管。
第三章 常用放大器 一、判断题 1．√ 2．× 3．× 4．× 5．×二、选择题 1．C 2．A1.01mA β=100 5mA β=50 u 0u iu 0 u i R 1 R 3 R 4VT 1 VT 2+ +- -3．B4．C5．D6．B三、综合题1．u0=8(u I2-u I1)2．t2．×3．×4．5．×二、填空题1．负载输出2．78××79××输出为正12V的集成稳压器输出为负12V的集成稳压器3．（U Z=14V）14 15 14 4 10三、综合题为了保证稳压管的正常工作，在稳压管电路中必须串联一个电阻来限制电流的大小，只有在R取值合适时，稳压管才能安全地工作在稳压状态。
其稳压过程：U I升高或R L变大→U0升高→I Z变大→I R变大→U R变大→U0减小，使输出电压U0稳定；当U I降低或R L变小，同理分析输出电压U0也能基本保持稳定。
电子技术基础与技能考试题(附答案)
电子技术基础与技能考试题（附答案）一、单选题（共46题，每题1分，共46分）1.温度影响了放大电路中()的参数，从而使静态工作点不稳定。
A、三极管B、电阻C、电容D、电源正确答案：A2.要七段共阳数码管要显示字母b，则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案：B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案：A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案：A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案：C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案：B7.在三个输入量只有1个为1或3个全为1时，输出为1，实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案：D8.在相同的时钟脉冲作用下，同步计数器与异步计数器比较，前者的工作速度A、较快B、较慢C、一样D、不确定正确答案：A9.下列触发器中，没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案：C10.下列关于电容滤波电路的叙述中，正确的是A、电路的滤波，利用了电容器的B、电路的滤波，利用了电容器的C、电容器充电时，输出电压下降；D、电容量C越大，滤波效果越差。
正确答案：B11.74LS161是()进制加计数器。
A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案：B12.若使主从JK触发器的输出状态由1变为0，则应使A、1→0时，JK=10B、1→0时，JK=01C、0→1时，JK=10D、0→1时，JK=01正确答案：B13.CT74LS194工作时，应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案：C14.以下关于理想集成运放的各种表述中，错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时，有“虚短”概念D、线性应用时，有“虚断”概念正确答案：A15.在钟控同步RS触发器中，当RS取值不同时，则Q=A、RB、1C、SD、0正确答案：C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案：B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案：B18.二极管正极电位为9V，负极电位为5V，则该管处于A、正偏B、零偏C、击穿D、反偏正确答案：A19.主从JK触发器的初态为0，JK=11时，经过2n+1个触发脉冲后，输出状态为A、在0、1间翻转，最后为1B、在0、1间翻转，最后为0C、一直为1D、一直为0正确答案：A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案：D21.当二极管工作在正向特性区，且所受正向电压大于其死区电压时，则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案：D22.74LS192是()进制可逆计数器。
电工电子技术基础与技能考试模拟题与参考答案
电工电子技术基础与技能考试模拟题与参考答案一、判断题（共100题，每题1分，共100分）1.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。
A、正确B、错误正确答案：A2.如果两个同频率的正弦交流电在某一瞬间都是5A，则两者一定同相且幅值相等。
A、正确B、错误正确答案：B3.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。
A、正确B、错误正确答案：A4.三相异步电动机的起动方式有直接起动和降压起动。
A、正确B、错误正确答案：A5.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。
A、正确B、错误正确答案：B6.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。
A、正确B、错误正确答案：A7.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
A、正确B、错误正确答案：B8.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B9.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A10.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。
A、正确B、错误正确答案：A11.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A12.电路元件是吸收功率还是输出功率，是由该元件的电压、电流参考方向之间的关系决定的。
A、正确B、错误正确答案：B13.电流互感器的结构和工作原理与普通变压器相似，它的一次线圈并联在被测电路中。
A、正确B、错误正确答案：B14.电阻并联后的总电阻值小于其中任一只电阻的阻值。
A、正确B、错误正确答案：A15.导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。
电工电子技术基础与技能练习题库与参考答案
电工电子技术基础与技能练习题库与参考答案一、判断题（共100题，每题1分，共100分）1.电容元件上的电流在相位上超前电压90°。
A、正确B、错误正确答案：A2.电感L越大，感抗也越大。
A、正确B、错误正确答案：B3.当三相负载越近于对称时，中线电流越小。
A、正确B、错误正确答案：A4.用万用表×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。
正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。
A、正确B、错误正确答案：A5.电源电动势的大小取决于电源本身，而与外电路无关。
A、正确B、错误正确答案：A6.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。
A、正确B、错误正确答案：B7.漏电保护装置可用于过载、过压、欠压和缺相保护。
A、正确B、错误正确答案：B8.装配中要严格执行“三按”，按图纸、按工艺、按操作习惯。
A、正确B、错误正确答案：B9.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则。
A、正确B、错误正确答案：A10.组合逻辑电路的分析和设计是两个相反的过程。
A、正确B、错误正确答案：A11.二极管和三极管作为开关器件使用时，都有“开关时间”，使得开关速度受到限制。
A、正确B、错误正确答案：A12.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B13.如果救护过程经历了5小时，触电者仍然未醒，应该继续进行。
A、正确B、错误正确答案：A14.P型半导体是本征硅（Si）内掺入微量的五价元素磷(P)制成的。
A、正确B、错误正确答案：B15.交流电的瞬时值是指交流电在任意时刻对应的数值。
A、正确B、错误正确答案：A16.半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。
A、正确正确答案：A17.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子技术基础与技能试题使用教材：电子技术基础与技能试题范围：全册出版社：高等教育出版社版次：第2版学校名称：礼县职业中等专业学校一、填空题1、二极管最主要的电特性是，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个。
2、三极管的三个工作区域是，，。
集成运算放大器是一种采用耦合方式的放大器。
3、已知某两级放大电路中第一、第二级的对数增益分别为60dB和20dB, 则该放大电路总的对数增益为 dB，总的电压放大倍数为。
4、在甲类、乙类和甲乙类功率放大电路中，效率最低的电路为，为了消除交越失真常采用电路。
5、理想集成运算放大器的理想化条件是Aud= 、R id= 、K CMR= 、R O =6、三端集成稳压器CW7805输出电压 V，CW7915输出电压 V。
7、74LS系列的TTL与非门电路中通常使用的电源电压为 V，一般要求其输出高电平电压大于等于 V，输出低电平电压小于等于 V， CMOS集成门电路的电源电压在 V 范围内均可正常工作，建议使用 V电源供电。
8、晶体三极管截止时相当于开关，而饱和时相当于开关。
9、异或门的逻辑功能是：当两个输入端一个为0，另一个为1时，输出为_____；而两个输入端均为0或均为1时，输出为_____。
10、已知某触发器的真值表如下（A、B为触发器的输入信号）所示，其输出信号的逻辑表达式为。
二、单选题1、下列使用指针式万用表判断二极管极性的正确步骤是（ ）。
ａ．用万用表红黑表笔任意测量二极管两引脚间的电阻值。
ｂ．将万用表的电阻挡旋钮置于 Ｒ×１００或 Ｒ×１ｋ挡，调零。
ｃ．以阻值较小的一次测量为准，黑表笔所接的二极管一端为正极，红表笔所接的二极管一端为负极。
ｄ．交换万用表表笔再测一次。
如果二极管是好的，两次测量的结果必定一大一小。
A ．ａｂｃｄ B. ｂａｄｃ C. ｃｄａｂ D. ｂｃｄａ 2、对于桥式整流电路，正确的接法是（ ）。
3、某NPN 型三极管的输出特性曲线如图1所示，当VCE=6V ，其电流放大系数β为（ ） A.=100 B.=50 C.=150 D.=254、测量放大电路中某三极管各电极电位分别为6V 、、2V ，（见图2所示）则此三极管为（ ）型锗三极管 型锗三极管 型硅三极管 型硅三极管5、如图3所示的频率特性，则其通频带为（ ）图1图2fA.放大倍数的稳定性B.减少小信号源的波形失真C.减小了放大器的放大倍数D.改变了输入输出电阻 7、二进制数（）2=（ ）10A. 128B. 156C. 256D. 2568、如下表所示输入信号与输出信号的逻辑表达式为（ ）。
=A ⊙B =A ⊕B =AB =AB9、有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。
—0000 B. 00 D. 005、四输入的译码器，其输出端最多为（ ）。
个 个 个 个 三、多选题1、分析工作在线性区理想集成运放的两个依据是（ ）。
A. 虚断 B. 虚短 C. 短路 D. 断路2、小明同学制作了一个三人表决器，其电路原理如图4所示，三个人各控制 ＳＡ，ＳＢ，ＳＣ三个按键中的一个，以少数服从多数的原则投票表决某事件。
按下按键表示同意，否则为不同意。
若表决通过，发光二极管ＶＬ点亮，否则ＶＬ不亮。
下列选项中能正确反映该表决器控制逻辑的选项是（ ）Ａ.图4Ｂ.C. Ｙ＝ＡＢ＋ＢＣ＋ＡＣD. Ｙ＝Ａ·Ｂ＋Ｂ·Ｃ＋Ａ·Ｃ 3、时序逻辑电路的分析步骤包括（ ）。
A.列出驱动方程 B.求出状态方程组C.计算时序电路的状态转换表、画出状态转换图D. 分析出逻辑功能 4、求解放大电路中的静态工作点Q ，实际上是确定（ ）直流电流、电压。
A. I BQ B. I CQ C. U CEQ D. U CES 5、以下根据功放管静态工作点分类正确的是（ ）。
A.甲类 B. 乙类 C.甲乙类 D. OCL 6、射极输出器的主要特点有（ ）。
A.具有较高的输入电阻B.具有较高的输出电阻C.电压信号放大并反向D.电压信号放大倍数小于1,近似等于1 7、多级放大电路的级数越多，则其（ ）A 、放大倍数越大，而通频带越窄B 、放大倍数越大，而电路稳定性变差C 、放大倍数越小，而通频带越宽D 、放大倍数越小，而通频带越窄 8、如图5为两级放大电路，接入RF 后引入了级间（ ） A 、电流负反馈 B 、串联负反馈 C 、并联负反馈 D 、电压负反馈9、功率放大器的基本要求有（ ）。
A.尽可能大的输出功率B.尽可能高的效率图5C.较小的非线性失真D. 较好的散热装置10、直流稳压电源由哪几部分组成（）。
A. 电源变压器B. 整流电路C. 滤波电路D. 稳压电路四、判断题1、在实际电路中二极管发生了击穿，必须更换二极管。
（）2、晶体管由两个PN结组成，所以可以用两个二极管反向连接起来充当晶体管使用。
（）3、偏置电阻是影响放大器静态工作点的重要因素，但不是唯一因素。
（）4、分压式放大电路中，稳定工作点，是通过I C的变化引起R C上的电压降变化来实现的。
（）5、555集成定时器是一种中规模集成电路，它一般只能用作电路的时间控制。
（）6、用三个开关并联起来控制一只电灯，电灯的亮暗同三个开关的闭合、断开之间的对应关系属于“与”的逻辑关系。
（）7、同步RS触发器只有在CP信号到来后，才依据R、S信号的变化来改变输出的状态。
（）8、按照计数器在计数过程中触发器翻转的次序，把计数器分为同步、异步计数器。
（）9、抑制温漂（零漂）最常用的方法是采用差分放大电路电路。
（）10所谓上升沿触发，是指触发器的输出状态变化是发生在CP=1期间。
（）五、综合题1、如图6所示电路中，已知u i 为幅值8V 的正弦波，画出u o 波形，其中二极管设为理想二极管。
2、用4位十进制计数器74LS161组成五进制计数器。
(1)采用清0法实现； (2)采用置数法实现；3、试绘出逻辑式Y=AB+BC+AC 的逻辑图。
4、电路及时钟脉冲、输入端D 的波形如图7所示，设起始状态为“000”。
试画出各触发器的输出时序图，并说明电路的功能。
5、如图8所示分压式偏置放大电路中，已知R C ＝Ω，R B1＝40KΩ，R B2＝10KΩ，R E ＝Ω，β=70。
求静态工作点I BQ 、I CQ 和U CEQ 。
6、图9所示电路中，已知R 1＝2K Ω，R f ＝5K Ω，R 2＝2K Ω，R 3＝18K Ω，U i ＝1V ，求输出电压U o 。
7、如图10的逻辑电路功能，写出表达式，列出真值表、说明逻辑功能。
8R e =2K Ω，R L =2K Ω，I E2=，R L图6J 1K 1Q 1 J 2K 2Q 2 J 3K 3Q 3DCPQ 1 图7Q 2 Q 3CPD＋25VR CRB1 C 1C 2＋＋u iu 0图8R B2R EC E图9β1=β2=60。
求：（1） 第一级的静态工作点；（2）放大器的输入电阻和输出电阻； 9、用代数法化简下列逻辑函数（1）B A C B A F ++=)( （2）BC B A C A F ++=（3）D C A C AB D C D C B B A F ++++=10、设计一个三变量的判偶逻辑电路。
参考答案一、填空题1、单向导电性 限流电阻2、截止区 饱和区 放大区 直接 直流3、80 100004、甲类 甲乙类5、∞ ∞ ∞ 06、＋5 －157、5 — 108、断开 闭合9、1 0 10、n n 1n Q B Q A Q+=+二、单选题1——5 BCBDA 6——10 BBAAD 三、多选题1——5 AB A ABCD ABC ABC 6——10 AD AB AC ABCD ABCD 四、判断题图111——5 错 错 对 错 错 6——10 错 对 对 对 错 五、综合题 1、 2、(1)采用清0法实现 (2)采用置数法实现3、4、解：分析：（1）电路为同步的米莱型时序逻辑电路； （2）各触发器的驱动方程：J 1=D K 1=D J 2=Q 1n K 2=n Q 1 J 3=Q 1n K 3=n Q 2各触发器的次态方程：n n D Q =+11 n n Q Q 112=+ n n Q Q 213=+（3）根据上述方程，写出相应的逻辑功能真值表： CP D Q 1n Q 2n Q 3n Q 1n +1 Q 2n+1 Q 3n+1 1↓ 0 0 0 0 0 0 0 2↓ 1 0 0 0 1 0 0 3↓ 0 1 0 0 0 1 0 4↓ 0 0 1 0 0 0 1 5↓ 0 0 0 1 0 0 0 从功能真值表中可看出，该电路属于右移移位寄存器。
5、解：静态工作点为： 6、解：此电路为同相输入电路。
7、逻辑表达式为A B L 0 0 1 0 1 0 1&& ≥１ Ｙ &AB C逻辑功能为：A和B的同或逻辑，即A、B取值相同时，输出为1，A、B取值相异时，输入为0。
8、解：(1)（2）9、（1）CBA+（2）BCA+（3）CA++BCBD10、设计：本题逻辑函数式的最简式为CF+=，逻辑电路为：+ABCCABABA ArrayBC。
