2016高温试验箱说明书
高温试验箱操作规程
高温试验箱操作规程
《高温试验箱操作规程》
一、操作人员应先参加相应的培训和考试，具备相关的操作资质。
二、使用前应检查试验箱的外观，确保无损坏和异常情况。
三、打开试验箱门前，应先降低温度至室温。
四、根据需要设置试验箱的温度和时间参数。
五、将待测样品放置在试验箱内，注意避免相互遮挡影响试验结果。
六、关闭试验箱门，并启动温度控制系统。
七、定期检查试验箱温度和运行状态，确保试验过程稳定进行。
八、试验结束后，先将温度降至室温，再打开试验箱门取出样品。
九、关闭试验箱电源，清理试验箱内部和外部，保持干净整洁。
十、将试验箱使用记录登记在册，包括试验日期、温度参数、样品情况等。
十一、发现试验箱异常情况时，应立即停止使用并报修。
十二、严禁未经授权人员私自操作试验箱，严禁在未获许可情况下更改温度和时间参数。
以上就是《高温试验箱操作规程》，请操作人员严格遵守，确保试验过程顺利进行，同时保证设备的安全和正常运行。
高温试验箱操作规程
高温试验箱操作规程
为了正确使用试验设备，确保产品的质量符合标准及需方的要求，特制定操作规程。
一、准备工作：
1、正确接通电源，仪器上绿色按钮I端按至“电源”位置，当指示灯亮则试验箱接通电源。
2、将试验样品放入试验箱工作室，关闭箱门。
二、高温试验
1．将温度控制仪表设定温度设置到所需温度，箱内会自动升温到同标准。
2．试验结束后，绿色按钮O端按至“关”端即可。
三、结束工作
做完试验后切断电源，取出试品，请将工作室清理干净，做好保养工作。
编制：审核：批准：。
高温试验箱操作说明书
3.2开机
3.2.1设备接通电源，将面板开关置于开机状态，此时温度表头显示箱体内温度值。
3.2.2调整温度调节仪，使温度达到测试要求温度（参照操作面板设置）
3.2.3待温度达到测试要求后，迅速将测试品放入箱体内
3.3关机
3.3.1设备使用完毕，将设备开关置于关机状态，并切断设备外接电源
中山市大齐电子有限公司
文件编号
文件名称
高温试验箱操作说明书
版5/20
归口部门
品管部
1.目的
规范高温试验设备的操作步骤，防止操作不当引起的损坏，以保证试验的准确度和可靠性。
2.范围
高温试验箱
3.操作步骤
3.1开机前检查
3.1.1确保电源插座可靠接地，电压允许范围AC220-240V/50Hz
5.注意事项
4.1严禁存放易燃、易爆品
4.2摆放时，严禁贴靠箱体内壁，应注意留有冷却空气流通的通道，以保证感温器感应温度的准确性
4.3断电后，须间隔5分钟后方可再次接通电源，如长时间不加温，应及时切断电源
4.4测试中，严禁覆盖箱体，严禁堵塞气孔
4.5设备不可靠墙放置
4.6搬运中，严禁倾斜
编制
Hyde
4.操作面板设置
4.1查看面板上温度显示仪表，仪表指针是否正常
4.2查看温度仪表上指针数值，此时指针示值为箱体内温度
4.2.1调整温度显示调节仪，此时，温度显示调节仪绿灯亮，表示仪器正在在加温；当温度显示调节仪指针指示温度达到测试要求，立即关闭温度显示调节仪，此时，红灯亮，表示仪器停止加温。
4.2.2温度显示调节仪每1小格，对应温度5度
审核
Hyde
批准
Alan
高温箱使用说明书
HTL高温箱使用说明书一、仪器名称精密高温箱二、适用范围本设备适用于各种产品或材料及电气、仪器、仪表、元器件、电子、电工及汽车、航空、通讯、塑胶、机械、化工、食品、化学品、五金工具在恒温环境条件下作干燥和各种恒温适应性试验。
三、仪器参数型号：HTL-070L额定电压：AC220V/50Hz额定功率：1500W内箱尺寸：45*45*35 cm控温范围：RT+10～+250℃温度分辨率：0.1℃恒温波动度：≤±0.5℃温度均匀度：≤±2%四、操作步骤1、打开箱门，将待处理物件放入箱内搁板上，如待处理物件需要通电要求，可从左侧的小窗孔接入，并用橡胶塞紧小窗孔，关上箱门。
2、接通电源，将电源插头插入220V电源插座，将面板右下角的电源开关置于“开”的位置，此时仪表出现数字显示，表示设备进入工作状态。
3、通过操作控制面板上的温度控制器，设定您所须要的箱内温度。
4、仪器开始工作，箱内温度逐渐达到设定值，经过所需的干燥处理时间后，处理工作完成。
5、关闭电源，待箱内温度接近环境温度后，打开箱门，取出物件。
【！】请注意：开门取物时注意箱内温度，以免烫伤。
特别提示⑴产品出厂前都经过严格的测试，一般不要进行修正，如使用时的环境恶劣，环境温度超出适宜范围，会引起温度显示值与箱内实际温度误差，如超出技术指标范围的，可以参照温度控制器操作说明按所需进行修正。
⑵仪器在正常工作状态下，如打开箱门时间过长，关上箱门后暂时箱内温度有些变动，属正常现象。
⑶测试注意：箱内测试所用温度计要用0.1精度的水银温度计，并将水银端放在箱内几何中心位置。
五、注意事项1、可燃性和挥发性的化学物品切勿放入箱内。
2、如在使用过程中出现异常、气味、烟雾等情况，请立即关闭电源，用户切勿盲目修理，应通知厂家售后部，由专业人员查看修理。
3、箱壁内胆和设备表面要经常擦拭，以保持清洁，增加玻璃的透明度。
请勿用酸、碱或其它腐蚀性溶液来擦拭外表面。

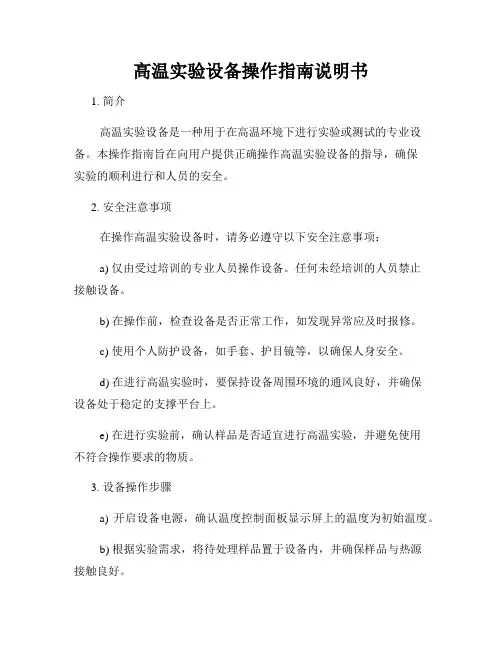

高温实验设备操作指南说明书
高温实验设备操作指南说明书1. 简介高温实验设备是一种用于在高温环境下进行实验或测试的专业设备。
本操作指南旨在向用户提供正确操作高温实验设备的指导，确保实验的顺利进行和人员的安全。
2. 安全注意事项在操作高温实验设备时，请务必遵守以下安全注意事项：a) 仅由受过培训的专业人员操作设备。
任何未经培训的人员禁止接触设备。
b) 在操作前，检查设备是否正常工作，如发现异常应及时报修。
c) 使用个人防护设备，如手套、护目镜等，以确保人身安全。
d) 在进行高温实验时，要保持设备周围环境的通风良好，并确保设备处于稳定的支撑平台上。
e) 在进行实验前，确认样品是否适宜进行高温实验，并避免使用不符合操作要求的物质。
3. 设备操作步骤a) 开启设备电源，确认温度控制面板显示屏上的温度为初始温度。
b) 根据实验需求，将待处理样品置于设备内，并确保样品与热源接触良好。
c) 设定所需的实验温度，并启动设备进行加热。
d) 监测设备的温度变化，并根据需要调整温控面板上的控制参数。
e) 实验结束后，将设备温度调至初始温度并关闭设备电源。
f) 注意设备周围温度仍然较高，需保持警惕，避免烫伤。
4. 保养与维护为保证高温实验设备的正常工作和延长其使用寿命，应定期进行保养和维护：a) 每次使用后，清洁设备内部和外部的灰尘和污渍。
b) 定期检查设备内部的线路和连接器，并确保其良好连接。
c) 如有异常噪音、异味或其他不寻常情况，应立即停用设备，并请专业人员检查。
d) 对设备进行定期校准和维修，确保其温度控制和安全性能符合要求。
5. 故障排除如果在使用高温实验设备过程中出现以下故障，请按照以下步骤进行排除：a) 设备无法启动：检查电源是否连接正常，确认插头是否插紧。
b) 温度无法达到设定值：检查温控面板设置是否正确，检查加热元件是否工作正常。
c) 设备温度过高：检查散热系统是否良好运作，确认通风是否畅通。
d) 温度无法稳定：检查控制参数设置是否正确，检查控制系统是否工作正常。
高温试验箱操作规程最新
高温试验箱操作规程最新高温试验箱操作规程最新引言：高温试验箱是一种用于模拟高温环境下物品的性能和可靠性的试验设备。
为了确保高温试验箱的正常运行以及操作人员的安全，制定一份详细的操作规程是必不可少的。
本文档将介绍高温试验箱的最新操作规程，以保证操作人员能够正确使用和操作高温试验箱。
一、设备准备1. 确保设备的电源连接稳定并符合电气安全要求。
2. 检查高温试验箱内部是否有杂物，清除可能引起故障的障碍物。
3. 检查传感器和控制仪表，确保其正常工作。
二、操作准备1. 根据试验要求，设置高温试验箱的温度和时间参数。
2. 打开高温试验箱的门，将试验样品放置在适当的位置，并确保样品不会与其他物体相互干扰。
3. 关闭高温试验箱的门，确保密封良好。
三、操作步骤 1. 打开高温试验箱的电源开关，启动设备。
2. 在控制仪表上设置所需的温度参数，并确保温度控制精度。
3. 启动高温试验箱的加热系统，使温度逐渐升高到设定值。
在温度变化过程中，要密切关注控制仪表上的温度显示。
4.当温度达到设定值后，保持一段时间以稳定温度。
这个时间可以根据试验要求进行调整。
5. 试验结束后，将试验样品取出，注意操作中可能存在的高温损伤。
6. 关闭高温试验箱的电源开关，停止设备运行。
四、安全注意事项1. 操作人员在操作高温试验箱时应穿戴好个人防护装备，包括防热手套、防护眼镜等。
2. 高温试验箱在运行过程中会产生高温，严禁将手或其他物体直接接触高温部件。
3. 在温度较高时，打开高温试验箱的门会有热气流出，操作人员要远离门边以免烫伤。
4. 高温试验箱应定期检查和维护，确保其正常运行。
五、故障处理1. 如果高温试验箱出现故障，应立即停止使用，并记录故障现象和时间。
2. 如果是简单的故障，如温度控制失灵等，可以尝试重新启动设备并重新设置参数。
3. 如果故障无法修复，应及时联系供应商或专业人员进行维修。
结论：高温试验箱操作规程的制定和遵守是确保试验设备正常运行和操作人员安全的基础。
恒温恒湿高温高压高压热风试验箱操作说明书
恒温恒湿高温高压高压热风试验箱操作说明书一、概述恒温恒湿高温高压热风试验箱是一种用于模拟高温高压环境的设备，广泛应用于电子、汽车、航空航天等领域的产品试验。
本操作说明书将为用户提供正确、安全地操作高温高压热风试验箱的方法和步骤。
二、安全须知1. 使用前请先阅读本操作说明书，确保了解设备的基本原理和操作规程。
2. 操作前请检查试验箱的电源线是否连接稳固，避免电源松动而导致触电事故。
3. 在操作试验箱时，应戴上防护手套、护目镜等安全防护装备，以免发生意外伤害。
4. 请勿在试验箱内存放易燃、易爆物品，以免引发火灾或爆炸。
5. 若试验箱发生故障或异常情况，请立即停止使用，并通知维修人员进行检修。
三、操作步骤1. 打开试验箱a. 确保试验箱的电源已经连接，并检查电源线是否安全可靠。
b. 按下试验箱上的电源开关，待指示灯亮起表示试验箱已经打开。
2. 设置温度和湿度a. 在试验箱控制面板上输入需要的温度和湿度数值。
b. 确认输入数值后，按下温度和湿度设定按钮。
3. 加载待测样品a. 打开试验箱的门，将待测样品放置在试验箱内部的样品托盘上。
b. 关闭试验箱的门，确保门已经牢固关闭。
4. 启动试验a. 按下试验箱控制面板上的启动按钮，试验箱将开始进行恒温恒湿环境的模拟。
b. 观察试验箱内温度和湿度的显示，确保其稳定在设定的数值范围内。
5. 结束试验a. 在试验时间到达或试验完成时，按下停止按钮，停止试验箱的运行。
b. 等待试验箱内温度和湿度恢复到常温常湿状态后，再打开试验箱的门，取出待测样品。
四、维护与故障排除1. 定期清洁试验箱内部的灰尘和污垢，以免影响试验箱的正常运行。
2. 检查试验箱的温湿度传感器是否正常，如有异常及时更换。
3. 若试验箱出现故障或无法正常运行，请联系售后服务中心进行维修。
五、注意事项1. 在试验箱运行过程中，应定期检查电源和线路是否正常，以免因电气故障引发安全事故。
2. 请勿私自拆卸或更换设备的零部件，避免损坏设备或引发安全隐患。
高温恒温试验箱(高温老化箱)
高温恒温试验箱（高温老化箱）一、设备用途：高温恒温试验箱可模拟各种高温环境，用来测试、验证航天航空、电子电工、仪器仪表、军-工、汽车等相关产品、零部件及相关材料的在恒温或变化的高温环境下的适应性和可靠性，以便为改进和提高质量提供依据。
高温试验箱是常用的试验设备之一，广泛应用于航天航空、汽车船舶、仪器仪表、军-工、家电等行业及各大科研院校。
二、技术参数：1. 内箱容积：768升（尺寸可定制）2. 内箱尺寸：940mm*940mm*890mm(D*W*H)（尺寸可定制）3. 样架尺寸：933mm*933mm4. 外箱尺寸：1140mm*1240mm*1410mm(D*W*H)高度不含脚轮5. 供电电源：380V±10%,50Hz±1三相四线+接地线，保护接地电阻小于4Ω6. 加热功率：约4.8KW7. 总功率：约5.5KW（根据升温速率自动调节）8. 温度范围：40～204℃9. 温度波动度：≤±0.5℃10. 温度均匀度：≤±3℃@150℃ ≤±4℃℃@204℃11. 升温时间：40~150℃ ≤17min；40~204℃≤33min12. 以上指标是在环境温度为20℃情况下测的三、执行标准：GB/T 2423.2-2001 高温试验方法GB/T 5170-86 环境试验设备参数检测方法（温度试验设备）GB 11158 高温试验箱技术条件IEC60068-2-2.1974 高温试验箱试验方法GJB150.3 高温试验四、设备特点：此款设备利用一流的环境模式技术进行设计和制造，产品达到国内先进水平。
采用能量调节技术、节能设计、密封性好、高强度、易清洗，符合国际审美观的标准化整体式结构箱体；具有操作简便、控制系统自动化程度高、系统运行稳定、无故障运行时间长等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DY 系列电热恒温干燥箱主要技术参数表
工作室尺寸 高×宽×深
外径 高×宽×深
工作电压 输入功率
V
≤KW
250×250×250 440×480×390
220
0.8
350×350×350 540×580×490
220
1.2
450×450×350 680×680×490
220
2.0
550×550×450 820×840×670
5、物品放在箱内干燥时不宜过挤，物品之间应有 4-5cm 空隙，并保证冷热空气上下对流 不受阻塞，否则将造成上下温差很大并引起燃烧。
6、物品应放在网板上，不可放在工作室底板上：因底板上的温度很高，容易造成物品损坏或引起燃烧。 箱顶上严禁放置易燃、易爆、及用电物品，避免因高温引起燃烧。
7、试品网板的平均最大负荷为 15 公斤，放置物品时应均匀分开，切勿集中或超载。 六、注意事项(必须认真阅读) 1、箱体必须有可靠的接地，以确保安全，通电时切忌打开箱体左侧门，内有电器线路， 防止触电。 2、工作中打开箱门时，最好关闭电源，防止温度过冲，箱门关好后再开启电源。 3、工作中不能将水溅在箱门观察窗的玻璃上，以防玻璃受骤冷而爆裂。 4、液体或导电粉沫不可进入工作室底部以免引起漏电或断路。 5、严禁将易燃物品放入箱内作烘焙试验，以免引起爆炸。 6、本干燥箱不可放在用可燃物制成的台、架上使用。 7、本产品在第一次使用时，工作室内不要放任何物品，把温度设定高于使用温度 50 度， 开机加热约两小时，（将房间门、窗全部打开，以便驱散异味）然后关闭电源，打开箱门，让 其冷却，这样可将箱内潮湿、异味去除，同时可将普通内胆高温涂层进一步固化。 8、本干燥箱系非防爆性产品。属 I 类 B 型普通设备，工作时应有人值班。随时观察温度 的变化，如发现测量温度大于设定温度 10℃时应立即关闭电源，查出原因后方可使用。 9、有独立超温保护功能的(尾号为 D)，要经常检查保护器旋扭位置以免移位失控。 10、如烘焙贵重物品时，产品无独立超温保护功能又无人值班时，建议另配一台独立恒 温保护器，以免造成重大损失。 11、干燥箱在移动位置时需切断电源并把箱内的物品取出，防止触电和碰损。 12、经常保持箱体及电源线路的清洁，如发生故障时应停止使用，送专业维修单位修理。 七、运输和贮存 1、运输：可用一般交通工具，应避免雨淋和挤压、碰撞。 2、贮存：包装后的干燥箱，应贮存在相对湿度不超过 80%，无腐蚀性气体和通风良好的 室内。
二、普通控温仪使用说明 设定温度：调节控温仪旋扭，使旋扭刻度线与面板上的温度刻度线相对应即可。左下角绿
色指示灯（ON）为加热指示灯，右下角红色指示灯（OFF）为恒温指示灯，中间旋扭为温度调 节旋扭。
3/5
干燥箱控制面板示意图 — 3 —附图一
<1>控温仪表<2>超温声光报警器 <3>独立超温调 节旋扭（2、3，D 型机才有） <4>电源、加热开关 <5>排气阀 <6>箱体 <7>箱门
波动温度
±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1 ±1
注：16L：没有鼓风装置 A：智能数显，镀锌板内胆 ，有鼓风装置 DYT：450℃高温箱 D：不锈钢板 电源接线说明
一、640L/960L 属大功率设备，故不配电源连线，由用户自备。 二、线规要求：
220
2.0
550×550×450 820×900×670
220
2.4
750×600×500 1020×950×720
Байду номын сангаас
220
3.5
1000×800×800 1330×1150×1020 380
6.0
1200×1000×800 1500×1330×1090 380
9.0
450×450×350 740×720×580
注：DY-16A 系列无电机
附图四
A： 控温仪 T： 传感器 J1： 接触器 J2： 继电器 G1-3： 控制器 K1： 电源开关 K2： 加热开关 C1： 三位接线板 C2： 三位接线板 B1-3： 保险盒 E： 加热器 F： 电机 D： 独立超温保护器
(D 型机才有)
注：DY-640A 电机为 2 只 DY-960A 电机为 3 只 DYT-640D 电机为 1 只 DYT-960D 电机为 2 只
4/5
DY-640A、DY-960A、DYT-225D、DYT-640D 电器原理图 1311
型号
DY-16A DY-40A DY-70A DY-136A DY-225A DY-640A DY-960A DY-40D DY-70D DY-136D DY-225D DY-640D DY-960D DYT-70D DYT-136D DYT-225D DYT-640D
1、该干燥箱电源接线为三相五线制，（三根相线、一根中线、一根接地线，中线与接地线 不可合用），线径截面积≥ 2.5 mm2 铜芯线。
2、五根线一头接至干燥箱背部右侧“电源接线端”上，另一头接至具有漏电，过载保护 的配电箱上，连线用护管套好。
序号 1 2 3 4
干燥箱 说明书 保修卡 网板
名称
装箱日期： 年 月
4 、测量温度修正：当工作温度与测量温度有偏差时，按左键“5 秒”一次，再按左键“1 秒”八次， PV 显示为 时，按右、中键来加或减 SV 中差值后再按左键“5 秒”一次即可。（要多次修正）
！ 如仪表发现异常时，先恢复仪表原始参数后再试用：按左键“5 秒”一次，Pv 显示 ，Sv 显 示 10，然后按左键“1 秒”和右、中键（参照上右表格中“仪表原始参数”顺序）恢复参数，至 LCK 时按左键“5 秒”此时仪表恢复正常显示状态。（设备应由专业人员操作）
使用说明书
首先，由衷地感谢您加入本产品的用户队伍。 为了使您能正确地使用本产品，在使用之前，请您仔细阅读本产品使用说明书，避免因使 用不正确而引起的燃烧或爆炸，阅后请妥善保存，以便于今后随时查阅。 一、主要用途 DY 系列电热恒温干燥箱主要用于物品的烘培、干燥、热处理和加热。工农业生产、科学 研究、医疗等单位试验室均可使用，但不适用于挥发性、易燃物品，以免引起爆炸。 二、基本结构和工作原理 DY 系列电热恒温干燥箱采用优质钢板或不锈钢薄板制作而成（视不同规格而定），工作 室内有试品搁网板，工作室与箱体外壳之间有保温层，箱门中间有观察窗，以便观察工作室内 的情况。 工作室的箱底设有进风孔，冷空气从箱底流进，由箱顶排气阀排出。鼓风型内部装有电机强 制鼓风循环系统。加热元件分布于工作室的下部，箱内温度由温度传感器及控温仪控制。恒温系 统、独立超温保护系统（D 型机才有此功能）、熔断器按装于箱体的左侧，并有活络门，维修较为 方便。 三、主要技术参数见附表、电器原理图见附图一、二、三、四 四、使用环境 1．温度：5-40℃ 2．相对湿度：≤85% 3．电源电压：（见附表） 4．周围无易燃物品、气体及腐蚀体存在，通风要良好。 5．无强烈振动和较大气流存在。 五、使用方法 1、通电前，必须仔细检查实际电源参数是否与本产品指定的电源参数相符，所供电源装置 应具有漏电、过载保护功能，并注意接地要可靠。 2、待一切准备就绪可放入试品，关上箱门，旋开箱顶排气阀。将控温仪设定所需温度。 （见控温仪使用说明，本说明书第三页） 3、接上电源，开启电源开关、加热开关，加热时智能数显控温仪“OUT”亮，（普通控 温仪指示灯“ON”亮），此时箱内温度开始上升，一旦升至所设定温度时，“OUT”不亮，（普 通控温仪指示灯“OFF”亮）。温度恒温时其温度往往能继续上升，特别是在低温情况下更明显， 这是余热影响，此现象约半小时后趋于稳定。 4、D 型机调试说明(型号最后一个字母为 D)：为避免控温系统出现故障，使温度失控超 温而损坏烘培物品。D 型机装有独立超温保护器，（见本说明书第四页干燥箱控制面板示意图）， 设定步骤：A、先把<3>旋扭顺时针调至最大再设定<1>仪表温度(此时工作室内不放任何物品)。
装箱 单位 台 份 份 块
清单 数量 1 1 1 2
检验员
5/5
包装形式
备注
包装员
16A 为 1 块
1/5
B、当测量温度=设定温度约 30 分钟时(恒温状态)，将<3>旋扭反时针旋至仪表断电、<2>发出声 光报警时将<3>旋扭顺时针慢慢调至<1>仪表通电后，再将<3>旋扭回调一小格即可，整个过程要 慢。C、再把<1>仪表设定温度增加 30℃，加热温度开始上升，此时观察保护器作用时<1>仪表断 电前的温度（保护温度高出使用温度 10~15℃之间）。注：此保护器不可作长时间的恒温控制用， 报警器发出声光后应立即关闭电源，查明原因后方可继续使用。
2/5
控温仪使用说明
一、智能数显控温仪使用说明（XMTB-8800）
—2—
Pv Sv
10
仪
0
表
8
原
160
始 参
40 100 20
数
1
0
LCK 1
注：出厂时仪表参数已被锁住，如要改变参数或定时或 PID 自整定，须开锁：按左键“5 秒”再按“1 秒”9 次，PV 显示 LCK 时将 SV 中的 1 改为 0，此时可改变参数，完成 后按左键“5 秒”退出。
1 、设定温度：打开电源，按左键“1 秒”一次，PV 显示 时，按中、右键，设定 SV 所需温度后 再按左键“1 秒”二次即可。
2 、定时设定：按左键“1 秒”二次，PV 显示 时，按中、右键，设定 SV 所需时间（1-999 分钟） 后再按左键“1 秒”一次即可。测量温度达到设定温度时开始计时。定时结束后停止加热,蜂鸣器响。需再使 用，关电后再开启即可。设定时间为“0”时，定时功能无效。
220
3.0
