LCD驱动IC时常简介(Digitimes)
lcd驱动ic原理
lcd驱动ic原理
LCD驱动IC是一种用于控制液晶显示屏（LCD）的集成电路。
它负责接收来自主控芯片的指令，并将图像、文本等数据转换为适合液晶显示的信号。
LCD驱动IC的原理主要包括以下几
个方面：
1. 数据处理：LCD驱动IC接收来自主控芯片的指令和数据，
通过内部的逻辑电路对这些数据进行解析和处理。
根据不同的指令和数据格式，LCD驱动IC会执行相应的操作。
2. 显示控制：LCD驱动IC需要根据指令和数据来控制液晶显
示屏的像素点亮和灭。
一般来说，液晶显示屏由一组行和列组成的像素阵列，LCD驱动IC根据接收到的数据来选择哪些像
素点亮、哪些像素灭，从而显示出图像或文字。
3. 电源控制：LCD驱动IC还负责控制液晶显示屏的电源供应。
它可以通过控制不同的电压信号来调节液晶的对比度、亮度等参数，以达到最佳的显示效果。
4. 时序控制：液晶显示屏的像素点亮和灭需要按照一定的时序来进行。
LCD驱动IC会通过内部的时序生成电路来生成准确
的时序信号，确保像素点能够按照正确的时序进行驱动。
5. 数据传输：LCD驱动IC需要将处理后的数据传输给液晶显
示屏，通常采用并行或串行的方式进行。
并行传输通常速度较快，适用于大尺寸液晶显示屏；串行传输则需要较少的线材，适用于小尺寸液晶显示屏。
总之，LCD驱动IC是一种重要的芯片，负责控制液晶显示屏的显示和电源供应。
通过合理的数据处理、显示控制、电源控制、时序控制以及数据传输，LCD驱动IC能够实现高质量的图像和文字显示效果。
显示器的驱动ic原理
显示器的驱动ic原理
显示器的驱动IC（Integrated Circuit）是一种集成电路芯片，用于控制显示器的像素点的亮灭和颜色变化。
显示器的驱动IC原理主要包括以下几个方面：
1. 输入信号处理：驱动IC接收来自主机或者其他设备的输入信号，如视频信号或者数据信号，进行处理和转换，使之符合显示器的输入要求。
2. 显示芯片控制：驱动IC内部集成了多个显示芯片，每个显示芯片对应一个像素点，该芯片控制像素点的亮灭和颜色变化。
通过驱动IC的控制信号，可以同时或者分时地控制多个显示芯片，实现图像的显示。
3. 显示信号处理：驱动IC将输入信号转换成显示模式所需的信号格式，并进行时序控制，以确保图像的稳定性和清晰度。
4. 电源管理：驱动IC还负责对显示器的电源进行管理，在不同时间段对各个组件进行供电和控制，以提高电源的效率和显示器的寿命。
5. 显示器亮度和对比度的调节：驱动IC中可以通过内部的电路和算法来实现显示器亮度和对比度的调节，以满足用户的不同需求。
6. 通信接口：驱动IC通常还集成了通信接口，如I2C、SPI等，以实现和其他设备的通信和控制，便于用户进行设置和调试。
以上是显示器驱动IC的一般原理，不同型号和规格的驱动IC可能会有一些细微的差异。
总之，显示器的驱动IC起到了控制和管理显示器的关键作用，保证了图像的显示效果和稳定性。
液晶显示器驱动IC原理和介绍.pdf
M Common
A B
A pixel
B pixel
B pixel
Horizontal Cross talk of STN LCDs
A
SEG
L Line
A B
Common
Pixel Waveform
B L
CMO S
Epson SED1565 Block Diagram
Vss
VDD V1 V2 V3 V4
Segment Driver
Common Driver
STN LCD Driver Block
STN Common Driver
STN Segment Driver
EI/O
Shift Register
EO/I
EI/O
Shift Register
EO/I
Dcl
Dcl
k
k
D0~D8
Data Latch
LCD 靜態驅動 法
Vsig
Vc
ON Vsig Vc Vs Vc - Vs
Vs LC Cell
OFF
ON
II. STN LCD Driver introduction
Mobile Phone Market Forecast
Mobile Phone 600
Msets
500
400
300
200
100
0 2000 2001 2002 2003
STN Mono STN Color LTPS Color
STN PDA Market Forecast
PDA
12000
Ksets
10000
8000
液晶显示器LCD驱动IC基础知识
Gate
n+ a-Si i a-Si
Gate insulator SiNx
Passivation SiNx
Glass
13
Data
Pixel
第13页，共30
TFT LCD 的基本结构
14
4. TFT LCD整体结构 TFT LCD驱动原理
如果为single IC也是包含两部 分，gate driver and source driver.
• 基本上，LCD是藉由电场加于液晶，改 变其双折射现像，并配合偏光片来决定 光的路径。以显示出对比，并利用color filter来呈现出色彩。
第4页，共30页
显示的基本原理
5
1. 偏光板的使用：使用偏光片，可决定光的行进路线。
第5页，共30页
显示的基本原理
6
2. Rubbing的定向：可使液晶分子呈现规则的排列
讯号输入
ACF & 导电粒子
Driver IC TFT 玻璃
第14页，共30
15
Outline
Driver IC的基本概念
1. Gate Driver 2. Source Driver
第15页，共30
Gate IC
1. The introduction of Gate driver
• Also Scan driver or Row driver
第8页，共30页
9
那么LCD (Liquid cystal display)通过什 么样的方式外加一个电场，改变液晶原有 的扭转排列状态。
第9页，共30页
10
Outline
TFT LCD基本结构
1. TFT 基本的剖面图 2. TFT LCD等效电路 3. TFT LCD内部Device的截面图 4. TFT LCD整体结构

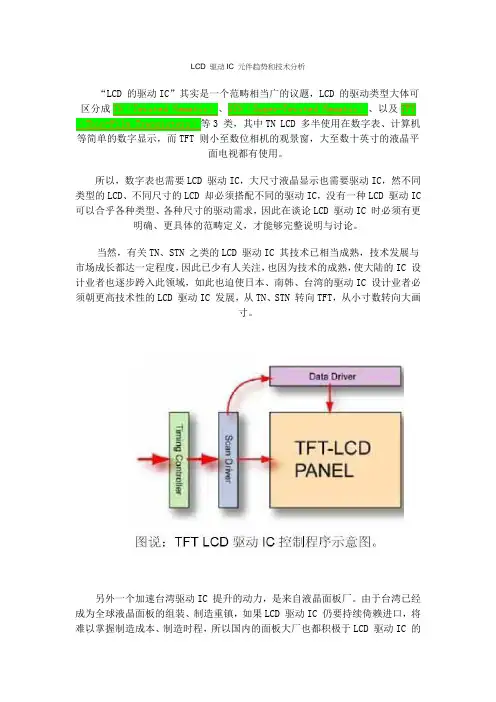

LCD 的驱动IC
LCD 驱动IC 元件趋势和技术分析“LCD 的驱动IC”其实是一个范畴相当广的议题，LCD 的驱动类型大体可区分成TN（Twisted Nematic）、STN（Super-Twisted Nematic）、以及TFT （Thin-Film Transistors）等3 类，其中TN LCD 多半使用在数字表、计算机等简单的数字显示，而TFT 则小至数位相机的观景窗，大至数十英寸的液晶平面电视都有使用。
所以，数字表也需要LCD 驱动IC，大尺寸液晶显示也需要驱动IC，然不同类型的LCD、不同尺寸的LCD 却必须搭配不同的驱动IC，没有一种LCD 驱动IC 可以合乎各种类型、各种尺寸的驱动需求，因此在谈论LCD 驱动IC 时必须有更明确、更具体的范畴定义，才能够完整说明与讨论。
当然，有关TN、STN 之类的LCD 驱动IC 其技术已相当成熟，技术发展与市场成长都达一定程度，因此已少有人关注，也因为技术的成熟，使大陆的IC 设计业者也逐步跨入此领域，如此也迫使日本、南韩、台湾的驱动IC 设计业者必须朝更高技术性的LCD 驱动IC 发展，从TN、STN 转向TFT，从小寸数转向大画寸。
另外一个加速台湾驱动IC 提升的动力，是来自液晶面板厂。
由于台湾已经成为全球液晶面板的组装、制造重镇，如果LCD 驱动IC 仍要持续倚赖进口，将难以掌握制造成本、制造时程，所以国内的面板大厂也都积极于LCD 驱动IC 的国产化，例如奇美电子（CHIMEI）即转投资奇景光电（Himax），由奇景光电研制LCD 驱动IC，以大宗供应给奇美电子。
因此，本文以下将以大尺寸、TFT 类的LCD 驱动IC 为主，只有在特有情况下才会谈论TN、STN 类的驱动IC，同样的也在特有情况下才会谈论中小尺寸的驱动IC。
驱动IC 类型首先，LCD 驱动IC 并非只有1 颗，而是由2 颗以上的晶片所构成，这包括源极驱动器（SourceDriver）晶片、闸级驱动器（Gate Driver）晶片、以及时序控制器（Timing Controller；TCON或T-CON）晶片等（附注2），此外也可能需要运算放大器（Operational Amplifier；OP AMP）或缓冲器（Buffer）的搭配。
LCD Drive IC & Overdrive Introduction
Nick Chen Prepared By•前提以panel panel的製程來說的製程來說的製程來說，，Drive IC Drive IC主主要可區分為兩大部分要可區分為兩大部分，，其中一部份指的LCD LCD面板的製造面板的製造面板的製造，，包含到驅動驅動IC IC IC電路電路電路（（包含Data Driver 與Scan Driver ）時序控制時序控制IC IC IC（（一般簡稱為一般簡稱為TCON TCON TCON））這兩者附加於面板這兩者附加於面板，，形成所謂的形成所謂的LCD LCD LCD面板模組面板模組面板模組。
Drive I Drive IC C 功能功能::為控制面板畫素的開關為控制面板畫素的開關，，以及輸出令畫素內液晶產生排列變化的電壓以及輸出令畫素內液晶產生排列變化的電壓；；controller IC controller IC功能功能功能::則負責決定畫素行為的順序與時機則負責決定畫素行為的順序與時機。
另外一部分就是就是Module Module Module 端負責的部份端負責的部份端負責的部份，，其中必須製造介面電路模組其中必須製造介面電路模組，，再將介面電路模組與再將介面電路模組與LCD LCD LCD面板模組結合面板模組結合介面電路的功能主要是接收訊號介面電路的功能主要是接收訊號,,並予以縮放並予以縮放（（scaling )處理後才能夠送至處理後才能夠送至LCD LCD 面板模組面板模組。
信號之所以要進行縮小放大這是因為面板上的畫素以及解析度在面板上的畫素以及解析度在panel panel panel 製造完成後就已經固定製造完成後就已經固定製造完成後就已經固定，，但是信號的輸入確是多元的一但面板接收不同解析度的訊號時一但面板接收不同解析度的訊號時,,都要經過縮放處理都要經過縮放處理，，如果信號的輸出是類比訊號如果信號的輸出是類比訊號, LCD , LCD , LCD面板只能接受數位訊號的情況下面板只能接受數位訊號的情況下介於中間的介面電路就必須包含有類比數位轉換介於中間的介面電路就必須包含有類比數位轉換（（Analog Digital Convert Analog Digital Convert））功能功能，，若輸出的訊號是數位訊號的話，介面電路模組則必須具備數位訊號接收功能此一部分由DVI Receiver IC 負責負責。
IC驱动LCD原理
IC驱动LCD原理
IC驱动（Integrated Circuit driver）是一种集成电路，用于驱动液晶显示屏（LCD）。
它通过控制电流、电压和信号的变化来管理LCD屏幕的显示。
IC驱动的主要原理是利用内部逻辑电路和模拟电路来控制各个像素点的亮度和颜色。
在LCD屏幕中，每个像素点都由一个液晶分子组成，通过施加电场来控制液晶分子的方向，从而达到改变像素点的亮度和色彩的目的。
在LCD驱动过程中，IC驱动主要将输入的数字信号转换为适合LCD屏幕的模拟信号。
这涉及到数字和模拟信号的转换、信号的放大和滤波等过程。
通过控制驱动电路中的晶体管和电容器等元件，IC驱动产生适当的电场和电压，从而调整液晶分子的取向，实现像素的亮度和颜色的变化。
IC驱动还包括对LCD屏幕的扫描和刷新控制。
它通过控制行和列的选择，逐行（逐列）地对每个像素点进行刷新，从而完成整个LCD屏幕的显示。
IC驱动还可以控制刷新速率、帧率和像素的分辨率，以实现不同的显示效果和动态图像。
总之，IC驱动通过将输入信号转换为适合LCD屏幕的模拟信号，并通过控制液晶分子的取向和刷新过程，实现LCD屏幕的显示效果。
它在液晶显示技术中起着重要的作用，提供了高品质的图像和视频显示。
低功耗lcdic
低功耗lcdic
低功耗LCDIC是指低功耗液晶显示驱动芯片（Low Power
LCD Integrated Circuit）。
LCDIC是用于控制液晶显示屏幕的
集成电路，能够实现图像的显示和刷新。
低功耗LCDIC的设
计旨在降低电路的能耗，延长电池的使用寿命，提升设备的续航能力。
低功耗LCDIC通过多种技术来降低能耗。
其中一种是采用低
功耗的工艺制造芯片，减少电流漏耗。
另一种是通过优化电路设计，减少电路中的功耗。
此外，低功耗LCDIC还可以采用
智能节能技术，根据显示内容的变化自动调整电路的工作状态，降低功耗。
低功耗LCDIC广泛应用于移动设备、智能手表、可穿戴设备
等电子产品中，以满足用户对长续航能力的需求。
同时，低功耗LCDIC也有助于减少电子废弃物的产生，提高电子产品的
环境友好性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言
液晶電視被認為未來有取代映像管電視而成為主流的機會。
2005年，32吋已是液晶電視出貨量比例最高尺寸，隨多條以更大尺寸液晶電視為目標市場的5.5代線、六代線及七代線進入量產，甚至Sharp已規劃至八代線，Samsung則已訂定九代線規格，都將促使液晶電視主流尺寸朝向40吋以上邁進。
液晶電視尺寸發展達到等同於一般家庭映像管電視尺寸後，未來重點將以畫面品質提昇為主，而驅動IC是影響TFT LCD畫面品質的關鍵零組件之一。
本文將就驅動IC技術發展，討論驅動IC業者如何因應液晶電視不同於液晶監視器的需求，同時探討台灣驅動IC業者發展方向。
液晶電視畫質需求及驅動IC概觀
隨次世代TFT LCD面板逐漸量產出貨，大尺寸液晶電視普遍化後，將使液晶電視未來發展重點以畫質提昇為主，而驅動IC影響液晶面板畫質。
在15吋、17吋、19吋等液晶監視器TFT LCD面板成本結構中，驅動IC都超過總零件成本1成以上比例。
電視用液晶面板中，驅動IC成本比重雖不像監視器高，但在畫面品質上仍扮演舉足輕重的角色。
驅動IC在液晶面板中的功能，是透過IC輸出的電壓，驅動液晶，使得液晶偏轉，讓液晶面板表現色階及明暗之變化。
除了色彩之外，驅動IC和視角、反應時間也有關連，透過驅動IC的協助，可增加可視畫面的角度及改善反應時間。
另外，驅動IC技術的提升，對降低整體液晶面板成本，也有助益。
液晶電視驅動IC技術發展趨勢
根據液晶電視需求，高解析度、反應時間、色彩再現度、如何降低成本…等等都是驅動IC技術發展方向。
至於相關解決方案方面，對於提高液晶電視色彩再現度，可透過增加驅動IC灰階數改善；加速液晶電視反應時間方面，可配合液晶技術，提高驅動IC驅動電壓進行。
台灣液晶電視驅動IC廠發展方向
台灣液晶電視面板廠商2005年上半總出貨量達到445萬片，估計下半年出貨量將隨全球液晶電視需求增加而明顯成長至593萬片，總計2005全年將達到1,038萬片。
台灣液晶電視驅動IC 廠商主要供應本地面板廠，在液晶電視面板出貨持續成長的情況下，驅動IC廠商出貨也將同步出現高成長。
成長的背後，台灣驅動IC業者未來可能面臨那些挑戰？對於這些挑戰，應如何因應？以下將一一探討。
