电感
电感器的图形如上面所示。在电子制作中虽然使用得不是很多,但它们 在电路中同样重要。电感器和电容器一样,也是一种储能元件,它能把 电能转变为磁场能,并在磁场中储存能量。电感器用符号L表示,它的基 本单位是亨利(H),常用毫亨(mH)为单位。它经常和电容器一起工作,构 成LC滤波器、LC振荡器等。另外,人们还利用电感的特性,制造了扼流 圈、变压器、继电器等。 电感器的特性恰恰与电容的特性相反, 它具有阻止交流电通过而让直流电通过的特性。 小小的收音机上就有不少电感线圈,几乎都 是用漆包线绕成的空心线圈或在骨架磁芯、铁 芯上绕制而成的。有天线线圈(它是用漆包线在 磁棒上绕制而成的)、中频变压器(俗称中周)、 输入输出变压器等等。
第三课 电子元器件—二极管、三级管、集成电路
根据二极管正向电阻小,反向电阻大的特点,将万用表拨到 电阻挡(一般用R×100或R×1k挡。不要用R×1或R×10k挡, 因为R× 1挡使用的电流太大,容易烧坏管子,而 R×10k挡 使用的电压太高,可能击穿管子 ) 。用表笔分别与二极管的 两极相接,测出两个阻值。在所测得阻值较小的一次,与黑 表笔相接的一端为二极管的正极。同理,在所测得较大阻值 的一次,与黑表笔相接的一端为二极管的负极。如果测得的 正、反向电阻均很小,说明管子内部短路;若正、反向电阻 均很大,则说明管子内部开路。在这两种情况下,管子就不 能使用了。
第三课 电子元器件—二极管、三级管、集成电路
2、开关元件
二极管在正向电压作用下电阻很小,处于导通状态,相当于一只接 通的开关;在反向电压作用下,电阻很大,处于截止状态,如同一只断 开的开关。利用二极管的开关特性,可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后,它的正向压降基本保持不变(硅管为0.7V,锗 管为0.3V)。利用这一特性,在电路中作为限幅元件,可以把信号幅度 限制在一定范围内。

电子元件识别大全附图简体完整版

电子元件识别大全附图简体完整版

电子元件识别大全附图简体HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1.0目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。

2.0范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的的电子元件有:电阻、电容、电感、晶体管(包括二极管、发光二极管及三极管)、晶体、晶振(振荡器)和集成电路(IC)。

2.2连接器元件主要有:插槽、插针、插座等。

2.3其它一些五金塑胶散件:散热片、胶针、跳线铁丝等。

4.0电子元件4.1电阻电阻用“R”表示,它的基本单位是欧姆(Ω)1MΩ(兆欧)=1,000KΩ(千欧)=1,000,000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻。

4.1.1色环电阻色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字(其中金色和银色表误差):颜色棕红橙黄绿蓝紫灰白黑金银代表数字1234567890±5%±10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1):1).四色环电阻(普通电阻):电阻外表上有四道色环:这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环:标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向。

如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7;紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0;最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间。

例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为:47,000Ω=47KΩ,误差范围:±10%之间。

2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

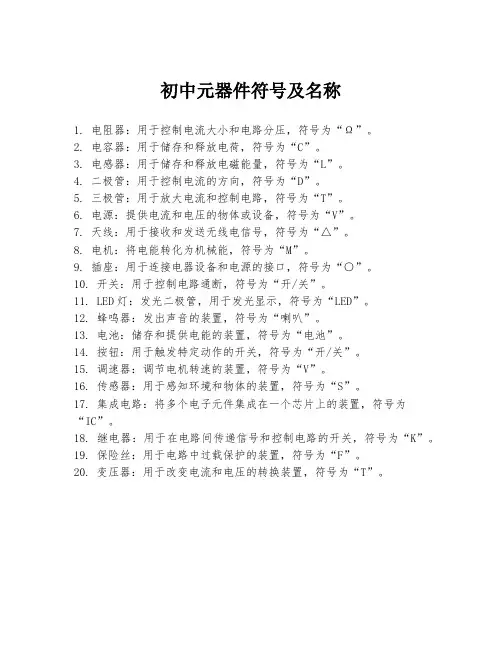

初中元器件符号及名称

初中元器件符号及名称

初中元器件符号及名称
1. 电阻器:用于控制电流大小和电路分压,符号为“Ω”。

2. 电容器:用于储存和释放电荷,符号为“C”。

3. 电感器:用于储存和释放电磁能量,符号为“L”。

4. 二极管:用于控制电流的方向,符号为“D”。

5. 三极管:用于放大电流和控制电路,符号为“T”。

6. 电源:提供电流和电压的物体或设备,符号为“V”。

7. 天线:用于接收和发送无线电信号,符号为“△”。

8. 电机:将电能转化为机械能,符号为“M”。

9. 插座:用于连接电器设备和电源的接口,符号为“○”。

10. 开关:用于控制电路通断,符号为“开/关”。

11. LED灯:发光二极管,用于发光显示,符号为“LED”。

12. 蜂鸣器:发出声音的装置,符号为“喇叭”。

13. 电池:储存和提供电能的装置,符号为“电池”。

14. 按钮:用于触发特定动作的开关,符号为“开/关”。

15. 调速器:调节电机转速的装置,符号为“V”。

16. 传感器:用于感知环境和物体的装置,符号为“S”。

17. 集成电路:将多个电子元件集成在一个芯片上的装置,符号为“IC”。

18. 继电器:用于在电路间传递信号和控制电路的开关,符号为“K”。

19. 保险丝:用于电路中过载保护的装置,符号为“F”。

20. 变压器:用于改变电流和电压的转换装置,符号为“T”。

电气控制配电柜内常用电气元件符及实物图

电气控制配电柜内常用电气元件符及实物图

电气控制配电柜内常用电气元件符及实物图内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为:QF断路器图形符号为:二、接触器接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。

接触器文字符号为:KM接触器图形符号为:三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号:FR热继电器图形符号:四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。

其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号:KA中间继电器图形符号:五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。

按钮文字符号:SB按钮图形符号:按钮颜色要求:(1)“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

(2)“启动”按钮的颜色是绿色。

(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。

(4)“点动”的按钮必须是黑色。

常见电子元件名称

常见电子元件名称

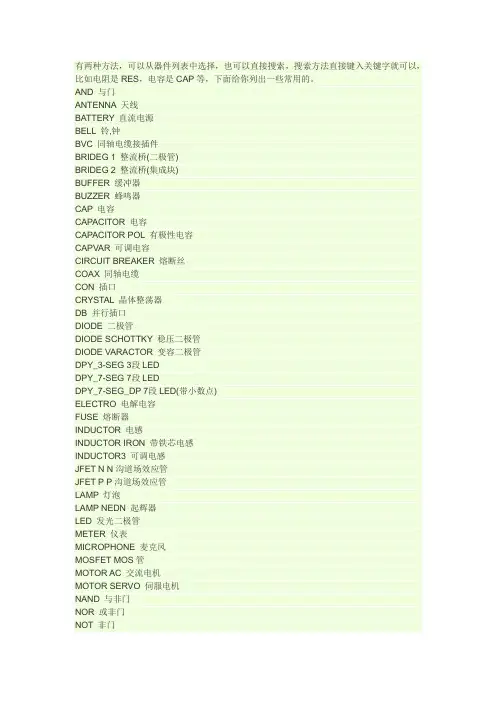

有两种方法,可以从器件列表中选择,也可以直接搜索,搜索方法直接键入关键字就可以,比如电阻是RES,电容是CAP等,下面给你列出一些常用的。

AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN 三个控制端口(共14线),工作电压为5V。

电子元件识别大全(附图)简体

电子元件识别大全(附图)简体

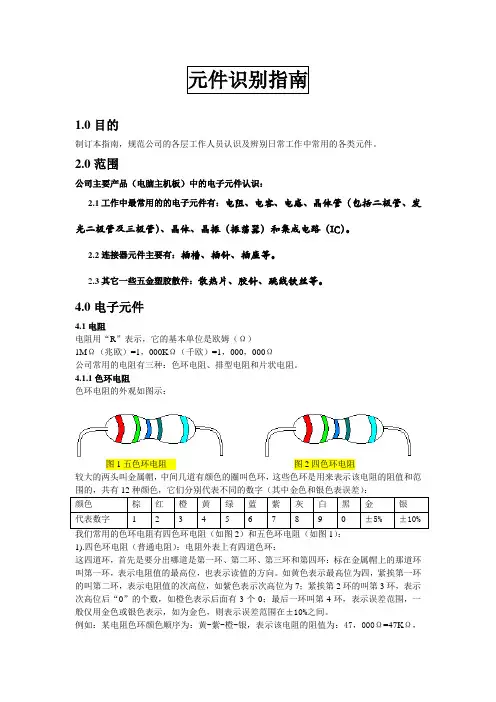

元件识别指南1.0目的制订本指南,规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。

2.0范围公司主要产品(电脑主机板)中的电子元件认识:2.1工作中最常用的的电子元件有:电阻、电容、电感、晶体管(包括二极管、发光二极管及三极管)、晶体、晶振(振荡器)和集成电路(IC)。

2.2连接器元件主要有:插槽、插针、插座等。

2.3其它一些五金塑胶散件:散热片、胶针、跳线铁丝等。

4.0电子元件4.1电阻电阻用“R”表示,它的基本单位是欧姆(Ω)1MΩ(兆欧)=1,000KΩ(千欧)=1,000,000Ω公司常用的电阻有三种:色环电阻、排型电阻和片状电阻。

4.1.1色环电阻色环电阻的外观如图示:图1五色环电阻图2四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有12种颜色,它们分别代表不同的数字(其中金色和银色表误差):颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1):1).四色环电阻(普通电阻):电阻外表上有四道色环:这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环:标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向。

如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为7;紧挨第2环的叫第3环,表示次高位后“0”的个数,如橙色表示后面有3个0;最后一环叫第4环,表示误差范围,一般仅用金色或银色表示,如为金色,则表示误差范围在±10%之间。

例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为:47,000Ω=47KΩ,误差范围:±10%之间。

2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

50个常用元器件名称与英文

50个常用元器件名称与英文

以下是50个常用元器件的名称及其对应的英文:1. 电阻器(Resistor)2. 电容器(Capacitor)3. 电感器(Inductor)4. 二极管(Diode)5. 可调电阻器(Potentiometer)6. 三极管(Transistor)7. 集成电路(Integrated Circuit)8. 电源(Power Supply)9. 开关(Switch)10. 继电器(Relay)11. 电位器(Variable Resistor)12. 电机(Motor)13. 晶体管(MOSFET)14. 电池(Battery)15. 电流表(Ammeter)16. 电压表(Voltmeter)17. 电位差计(Potentiometer)18. 变压器(Transformer)19. 保险丝(Fuse)20. 发光二极管(LED - Light Emitting Diode)21. 二极管桥(Bridge Rectifier)22. 压力传感器(Pressure Sensor)23. 温度传感器(Temperature Sensor)24. 光敏电阻(Photoresistor)25. 声音传感器(Sound Sensor)26. 光电传感器(Optical Sensor)27. 电位器开关(Potentiometer Switch)28. 蜂鸣器(Buzzer)29. 蜂鸣器驱动器(Buzzer Driver)30. 音频放大器(Audio Amplifier)31. 电动阀门(Solenoid Valve)32. 电子开关(Electronic Switch)33. 数码显示器(Digital Display)34. 液晶显示器(LCD - Liquid Crystal Display)35. 按钮开关(Push Button Switch)36. 电子计时器(Electronic Timer)37. 电子开关键(Electronic Switch Key)38. 电磁继电器(Electromagnetic Relay)39. 电磁阀(Solenoid Valve)40. 电子锁(Electronic Lock)41. 电子开关按钮(Electronic Switch Button)42. 电子开关面板(Electronic Switch Panel)43. 电子开关插座(Electronic Switch Socket)44. 电子开关控制器(Electronic Switch Controller)45. 电子开关电源(Electronic Switch Power Supply)46. 电子开关模块(Electronic Switch Module)47. 电子开关继电器(Electronic Switch Relay)48. 电子开关变压器(Electronic Switch Transformer)49. 电子开关电机(Electronic Switch Motor)50. 电子开关电位器(Electronic Switch Potentiometer)。

电气控制配电柜内常用电气元件符号及实物图

电气控制配电柜内常用电气元件符号及实物图

电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为:QF断路器图形符号为:二、接触器接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。

接触器文字符号为:KM接触器图形符号为:三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号:FR热继电器图形符号:四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。

其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号:KA 中间继电器图形符号:五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。

按钮文字符号:SB按钮图形符号:按钮颜色要求:当按下红色按钮时必须使设备停止运(1)“停止”按钮和“急停”按钮必须是红色。

行或断电。

(2)“启动”按钮的颜色是绿色。

(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。

(4)“点动”的按钮必须是黑色。

(5)“复位”(如有保护继电器的复位按钮)必须是蓝色,当复位按钮同时还有停止作用时,则必须是红色。

六、指示灯指示灯的作用:(1)指示设备的运行或停止状态。
