电力公司管理电线电缆常识
用电安全管理制度
用电安全管理制度安全用电规章制度篇一1、使用明火的部位要加强管理，固定专人负责，操作时必须有人监护。
操作间严禁堆放杂物，使用明火结束后，清理好现场，待确定无火灾隐患后方可离开。
2、办公室、图书馆、资料档案室、库房、教室、会议室机房等处严禁使用明火。
3、对各种用火、用电、用气设备要定期检查、维修，不准带故障运行或使用。
4、用电线路和设备必须由专业电工负责安装，不得私自设置临时用电线路和设备。
各处室、教室、办公室等公共用电场所严禁使用电炉、电饭锅等大功率电器。
5、电气线路和设备的安装、使用必须符合国家有关电气设施安装标准，发热的`部位不得直接安装在可燃物体上。
6、树立节约用水、用电、用气的良好公德，做到人走灯灭，人走关水、关气。
发现水、电、气设施出现故障及时报告总务处及维修人员。
7、未经允许，不得在教学楼、办公楼接电、接水作生活用。
未经允许，任何人不得在校内所有电源线路上使用电炉等大用电量电器。
8、学校电路由专业人员管理，严禁任何人拉闸断电。
如需停电，先报告学校有关领导。
由专业人员实施拉闸、断电、送电。
10、外单位在学校承包基建工程，在工程决算时一次结清电费，大型建筑办理临时用电手续。
11、除本学校出租或经营的门市外，任何人不得从学校接电源用于营业、生产活动，如发现违反规定者，立即截断电源，并追究接电源处所管理人员的`责任。
对举报者，学校予以奖励。
特殊情况必须接电源者，须经学校领导批准。
12、经学校同意用电的门市、工厂不得给别人转接电源，否则，立即停止该门市用电，造成的损失，由转接者自己承担。
电气安全管理制度篇二第一条所有电路安装、电器操作、运行维护的人员，都必须经过专业培训，体检合格，考试合格后，持有电工证、入网证才能上岗。
第二条电工要按规定穿戴劳保用品，工作应认真负责，具有专业的安全生产，专业技术知识。
第二条建立健全电气方面的技术档案资料，如高压分布图，低压分布图，全厂架空线和电缆设置图，接地网络，避雷装置图，以及电器设备的技术状况登记等资料。
电缆敷设代号大全
一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP—金属软管MR—金属线槽PR—塑料线槽M—钢索PC—PVC硬质塑料管FPC—阻燃半硬聚氯乙烯塑料管JDG—-紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁(屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS—管吊式W-墙壁安装C-吸顶式R-嵌入CR—吊顶内安装WR—墙壁内安装S-支架上安装CL—柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。
2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。
管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊,弯曲必须加热进行。
3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。
电线电缆分类简介
电线电缆分类简介-裸线裸线可就其组成，构造，以及粗细这三方面加以归类。
首先就材料组成可分为：单金属线：由单一金属制成，如铜线，铝线。
合金线：两种以上金属组成的合金材料制成，如铜合金线，铝合金线。
双金属线：由两种金属熔覆制成，如铜包钢线。
合成绞线：由两种以上金属线绞合而成，如钢心铝缆ACSR(aluminum cable steel reinforced)。
若依裸线的结构加以分类，则有单线，同心绞线，复合绞线，集合绞线，扁平绞线，编织绞线等。
如图4-6所示。
若由裸线的粗细加以分类，则必须采用线规(wire gauge)表示。
目前常用的线规有AWG，即美国线规(American Wire Gauge)。
附表5-2显示AWG的铜线线规。
线号表示导线的直径，截面积，与20 C下的电阻值。
号数越小，导线愈粗。
反之，号数越大，导线愈细。
例如AWG12号线，直径为0.205cm，截面积为0.0331cm2，电阻值为每公尺0.0553 。
绝缘电线绝缘电线是在裸线外覆加一层绝缘材料。
绝缘材料通常必须具有极大的绝缘电阻，耐油耐酸性，具抗腐蚀性，可挠性大。
有时还需一定的机械强度与耐热性。
以下以包覆绝缘材料的种类，列出常见的绝缘电线：卷线类：使用一层至三层的棉线，丝线或玻璃丝线，卷绕于裸线的外层做为绝缘材料。
大多应用在各种电机绕组内。
通常会在绕卷完毕后，在涂上绝缘涂料，或浸泡在化学药剂中，以提高其绝缘性。
若使用在高温场合下，卷线材料必须改用无碱玻璃丝或石棉线，并再加上耐热涂料。
漆包线：在软铜线表面涂烤一层油质假漆或PVF(polyvinyl formal)，做为绝缘材料。
虽然假漆或PVF的厚度很薄(0.003~0.0035mm)，但绝缘性极佳，且对热，酸碱熔剂，油，都有极佳的耐力。
一般用于电机绕组上。
已逐渐取代较占空间的卷线类绕组。
橡胶绝缘电线：橡胶富弹性，绝缘电阻与绝缘耐力皆大。
由于橡胶加入硫(S)以防止材料老化。
但硫与铜线接触时，容易产生CuS，导致橡胶老化。

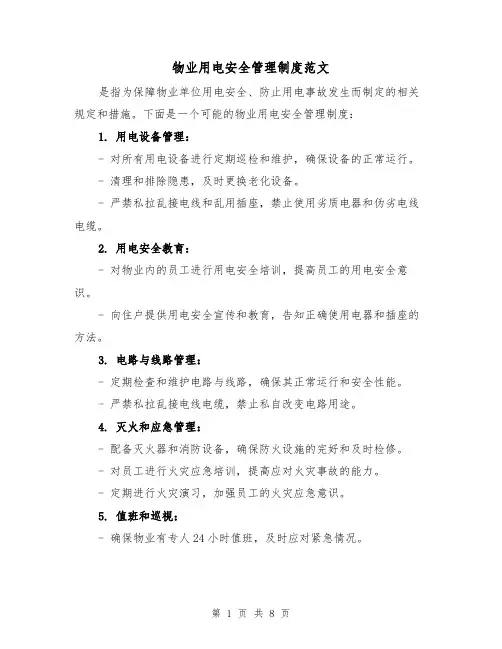

物业用电安全管理制度范文(4篇)
物业用电安全管理制度范文是指为保障物业单位用电安全、防止用电事故发生而制定的相关规定和措施。
下面是一个可能的物业用电安全管理制度：1. 用电设备管理：- 对所有用电设备进行定期巡检和维护，确保设备的正常运行。
- 清理和排除隐患，及时更换老化设备。
- 严禁私拉乱接电线和乱用插座，禁止使用劣质电器和伪劣电线电缆。
2. 用电安全教育：- 对物业内的员工进行用电安全培训，提高员工的用电安全意识。
- 向住户提供用电安全宣传和教育，告知正确使用电器和插座的方法。
3. 电路与线路管理：- 定期检查和维护电路与线路，确保其正常运行和安全性能。
- 严禁私拉乱接电线电缆，禁止私自改变电路用途。
4. 灭火和应急管理：- 配备灭火器和消防设备，确保防火设施的完好和及时检修。
- 对员工进行火灾应急培训，提高应对火灾事故的能力。
- 定期进行火灾演习，加强员工的火灾应急意识。
5. 值班和巡视：- 确保物业有专人24小时值班，及时应对紧急情况。
- 定期进行安全巡视，发现问题及时整改，预防用电安全事故发生。
6. 监控和报警系统：- 建立电器设备运行情况的监控系统，及时发现异常情况。
- 配备报警装置，确保紧急情况能够及时报警并处理。
7. 严禁乱拉电线、用电器触电等违规行为：- 严禁在公共区域乱拉电线、乱用插座等不规范用电行为。
- 配备漏电保护器和过载保护器，确保用电安全。
8. 用电事故的处理和报告：- 一旦发生用电事故，及时进行调查和处理，并报告相关机构。
- 对于事故原因和处理结果，要进行记录和总结，并采取措施防止类似事故再次发生。
此外，物业单位还应遵守国家和地方的用电安全管理相关规定和标准，确保物业用电安全。
同时，物业管理公司和住户需共同参与用电安全管理，共同维护物业的用电安全。
物业用电安全管理制度范文（2）第一章总则1.为了保障物业的正常用电，维护人员和财产的安全，制定本安全管理制度。
2.本制度适用于物业中的所有用电设备和用电行为。
施工现场临时用电安全常识（三篇）
施工现场临时用电安全常识一、电气设备和线路必须绝缘良好：施工现场所有电气设备和线路的绝缘必须良好，接头不准裸露。
当发现有接头裸露或破皮漏电时，应及时报告，不得擅自处理以免发生触电事故。
二、使用橡皮线注意事项1.施工现场临时用电采用橡皮线时，应架空敷设，不得拖地使用，以防人踩，车轧。
有水作业时，如磨石机电源电缆，要将电源电缆用钢索架起，防止浸水造成事故。
2.电缆接头必须按《JGJ46-88》规定操作,包扎严密、牢固、绝缘可靠。
三、遇到高压线路注意事项1.高压线的下方不得搭设临建，不准堆放材料和进行施工作业。
2.在高压线一侧作业时，必须保持6m以上的水平距离。
达不到上述距离时，必须采取隔离防护措施，防止作业人员作业时金属料具碰触高压线路，造成触电事故。
四、电设备要一机一闸一漏一箱：施工现场的每台用电设备都应该有自己专用的开关箱，箱内刀闸（开关）及漏电保护器只能控制一台设备，不能同时控制两台或两台以上的设备，否则容易发生误操作事故。
五、电动机械设备的检查：现场的电动机械设备包括：电锯、电刨、电钻、卷扬机、搅拌机、钢筋拉伸机等。
为了确保运行的安全，作业前必须按规定进行检查、试运转；作业完，拉闸断电，锁好电闸箱，防止发生意外事故。
六、开关箱设置和使用注意事项1.开关箱应防雨、防尘、加锁；一般安装高度（距地）为1.5m，与其控制的固定电气设备的距离不超过3m。
2.开关箱内不准存放任何物品，防止误操作造成事故。
3.开关箱周围不准堆放杂物，并应有足够两人同时操作的空间和通道。
七、电工严禁拆装保险丝：开关箱内的电器安装与接线，必须由电工操作，非电工严禁操作。
电闸保险丝断了，应立即找电工查明原因，排除故障后再接好保险丝；非电工严禁拆装，更不能用其它金属丝代替保险丝。
八、漏电保护器的正确使用《JGJ46-88规范》规定：施工现场所有的电气设备必须安装漏电保护器。
漏电保护器安装在电气设备负荷线首端。
1.使用前由电工检测，确认合格。

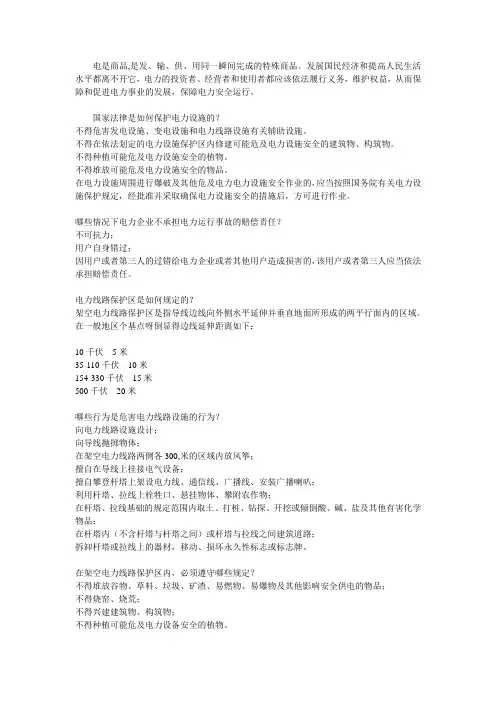

电力法规常识
电是商品,是发、输、供、用同一瞬间完成的特殊商品。
发展国民经济和提高人民生活水平都离不开它，电力的投资者、经营者和使用者都应该依法履行义务，维护权益，从而保障和促进电力事业的发展，保障电力安全运行。
国家法律是如何保护电力设施的？不得危害发电设施、变电设施和电力线路设施有关辅助设施。
不得在依法划定的电力设施保护区内修建可能危及电力设施安全的建筑物、构筑物。
不得种植可能危及电力设施安全的植物。
不得堆放可能危及电力设施安全的物品。
在电力设施周围进行爆破及其他危及电力电力设施安全作业的，应当按照国务院有关电力设施保护规定，经批准并采取确保电力设施安全的措施后，方可进行作业。
哪些情况下电力企业不承担电力运行事故的赔偿责任？不可抗力；用户自身错过；因用户或者第三人的过错给电力企业或者其他用户造成损害的，该用户或者第三人应当依法承担赔偿责任。
电力线路保护区是如何规定的？架空电力线路保护区是指导线边线向外侧水平延伸并垂直地面所形成的两平行面内的区域。
在一般地区个基点呀倒显得边线延伸距离如下：10千伏5米35-110千伏10米154-330千伏15米500千伏20米哪些行为是危害电力线路设施的行为？向电力线路设施设计；向导线抛掷物体；在架空电力线路两侧各300,米的区域内放风筝；擅自在导线上挂接电气设备；擅自攀登杆塔上架设电力线、通信线、广播线、安装广播喇叭；利用杆塔、拉线上栓牲口、悬挂物体、攀附农作物；在杆塔、拉线基础的规定范围内取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品；在杆塔内（不含杆塔与杆塔之间）或杆塔与拉线之间建筑道路；拆卸杆塔或拉线上的器材，移动、损坏永久性标志或标志牌。
在架空电力线路保护区内，必须遵守哪些规定？不得堆放谷物、草料、垃圾、矿渣、易燃物、易爆物及其他影响安全供电的物品；不得烧窑、烧荒；不得兴建建筑物、构筑物；不得种植可能危及电力设备安全的植物。
在电力电缆线路保护区，必须遵守哪些规定？不得在地下电缆保护区内堆放垃圾、矿渣、易燃物、易爆物，倾倒酸、碱、盐及其他有害化学物品，兴建建筑物、构筑物或种植树木、竹子；不得在海底电缆保护区内抛锚、拖锚、炸鱼、挖沙。
临时用电安全注意事项
临时用电安全注意事项临时用电在施工现场的管理与规范非常重要。
以下是需要注意的几个方面：一、临时用电的内容1.施工现场临时用电配电系统需要建立；2.临时用电作业人员需要有专人负责；3.临时用电接地措施需要规范；4.电线电缆的固定及导管敷设需要注意；5.配电箱需要规范设置；6.漏电保护器需要设置；7.建筑机械操作需要规范；8.用电设备的检查及使用需要注意；9.临时照明需要注意；10.临时用电工程的验收需要认真；11.常见违章作业需要避免；12.临时宿舍用电违章现象需要避免；13.电气灭火器的选择需要注意；14.触电急救需要做好；15.临时用电资料需要归档管理。
二、临时用电的管理1.开工前需要认真编制临时用电施工组织设计，特别是设备在5台或5台以上或设备总容量在50KW以上者；2.加强临时用电技术管理工作，建立临时用电安全技术档案；3.加强临时用电安全的指导和监督，对全场施工人员进行安全用电教育；4.施工现场用电配电箱必须实行三相五线制，三级供电、二级保护，铁制配电箱，严禁使用木质配电箱。
配电箱内必须设置在任何情况下都能够分析、隔离电源的开关电器。
配电箱内所有开关电器应与配电线路相对配合。
作分路设置，以确保专控，开关箱两用电设备之间必须实行“一机一闸一保险”制。
防止“一间多机带来的意外伤害事故。
配电箱必须坚固、完整、严密，箱门加锁，箱门上要涂红色危险标志，箱内不得有杂物，配电箱要按配电级别顺序编号。
为了保证落地配电箱柜的安全运行，需要确保地面平整，避免水淹和土埋，并且在箱柜周围不允许堆放杂物。
加强电气材料的管理对于减少或消除电气伤害事故具有非常重要的意义。
必须严格禁止使用无生产许可证、无产品质量合格证、无厂、无地名的伪劣产品。
购买电器材料必须到有生产许可证、有产品质量合格证的厂家购买，并且严禁在市场采购。
在施工现场进行用电照明管理时，必须按照施工平面布置图和临时用电安全规定进行布线安装。
所有照明线路必须采用护套线管敷设，办公区、生活区、工作棚、场地照明必须设置分路控制，并且灯炮距离地面必须在2.50m以上。
施工现场安全用电注意事项
施工现场安全用电注意事项施工现场是一个安全风险较高的工作环境，电力使用安全问题一直是施工现场的重点和难题。
正确使用和合理管理工地电器设备，是保障施工现场安全用电的基本前提。
下面将从设备使用、电线电缆敷设、人员培训等方面介绍施工现场安全用电的注意事项。
1. 施工现场设备使用注意事项(1) 使用合格设备：施工现场使用的电器设备应具有合格的产品质量检测合格证明，符合国家相关安全标准和规定，如CCC 认证等。
使用不合格的设备容易导致电器事故发生。
(2) 定期维护检修：施工现场使用的电器设备需要定期进行维护和检修，检查设备的电流、电压、绝缘电阻等参数是否正常，严禁使用损坏或老化的设备。
(3) 严禁私拉乱接：施工现场电力供应应由专业电力公司供电。
严禁私拉乱接电线，不得随意改动电路和增加用电设备，以防止线路过负荷和漏电等事故。
(4) 正确使用大功率电器：大功率电器设备使用时应按照设备说明书和安全要求进行操作，严禁一人独自操作，必要时应设置专门的电源开关，用以紧急切断电源。
2. 电线电缆敷设注意事项(1) 选用合适规格电线电缆：根据施工现场的需要和电力负荷，选择合适的电线电缆规格，以确保电线电缆的安全使用。
(2) 严禁敷设在易受损害地方：使用的电线电缆不得敷设在易受损害、易受外力和机械设备挤压的地方，以防止绝缘层损坏和短路事故。
(3) 严禁交叉敷设：不同用途的电线电缆应分开敷设，严禁交叉敷设，以防止短路、过载等事故的发生。
(4) 结构坚固可靠：电线电缆建设时，应保证其固定结构坚固可靠，防止电线电缆松动或下垂造成人员和设备伤害。
3. 人员培训和警示标识(1) 电气安全培训：施工现场工作人员应定期进行电气安全培训，提高他们对电气危险的认识和预防意识，学习正确的用电知识和应急措施。
(2) 禁止非专业人员操作：施工现场电气设备使用和维护应由专业人员操作，禁止非专业人员进行电气设备的改装和维修。
(3) 设置警示标识：在施工现场的危险区域和高电压设备附近应设置专业警示标识，提醒工作人员注意安全，禁止未经授权人员进入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 电线电缆导体介绍第一节 导 体 概 述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导 体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔ 绝缘体：电阻率为108Ω·mm2/m以上。 目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表：
名 称符 号比 重(g/cm3)导电常数%备 注金Au19.370.80不氧化、价格昂贵银Ag10.5109导电性最优、价格昂贵铜Cu8.89100导电性次优、价格普及钢(铁)Fe7.8617.80导电性不良、抗张好铝Al2.761.20质量轻
由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节 铜 导 体一、铜线的类别 铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。註﹕ 目前我公司常用的导体主要有如下几种：(1)镀锡铜线，英文缩写为TA﹔(2)裸铜线，英文缩写为BA﹔(3)镀银铜线，英文缩写为SC﹔(4)镀银铜包钢，英文缩写为SCCS﹔(5)铜包钢，英文缩写为CP。其它如铜铂丝、漆包线等很少用。
二、铜线的各种性能1. 导体电阻 — 导体之电阻与其长度成正比与其截面积成反比 。 2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。电阻愈大，则导电率愈低，两者成反比例。3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。6.伸长率 — 于规定之标准距离，试样经伸长至断裂后所增加之长度与原来长度之比率。 导体在温度不同时会有不同的阻抗，一般常以20℃或25℃时为标准，温度愈高，阻抗会愈大。第三节 UL简介 我公司绝大部分的成品线缆上都有UL的印字或喷字。E119932、E188601及E139956就是我公司在UL申请认证下来的不同线种的文件号。那么什么是UL呢？ UL是“Underwriters Laboratories--(美国)保险商实验所”的缩写，成立于1894年，机构系以公共安全之检查与检定为目的，由美国火灾保险协会之援助，而设立的非营利性组织。UL规格以电线及电气机器为首，防止因燃烧器具，防火装置等的品质问题而引起的火灾﹔对于经审查而合于此规格之制品，其安全性以及品质在美国及世界各地有很好的信誉。我公司经过严格的工厂审查与制品审查，获有多项电线(一般电子连接线、隔离线、电源线及设备用线等)经UL检定认可，通用性和安全性都有很好的保证。为证明其合于UL规定，于制品上贴有之标签(LABEL)。
第四节 UL导体规格标准 我公司铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm等等，那幺这些组成怎幺区分，怎幺确定是什幺规格，怎幺判定符不符合UL标准呢？一．UL导体规格标准 导体组成因需要的不同而多种多样，如果没有一个统一的判定标准，将很令人头疼。在UL758里就专门有对导体的规格标准的详述，它的标准为AWG，就是American Wire Guage,中文意思是“美国线材规格”，也就是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径大小划分规格﹔绞铜根据截面积大小划分规格，如下表所示：
UL758 导体规格标准单条导体直径绞铜导体的截面积导体规
格(AWG)标准尺寸Mils (mm)最小尺寸Mils (mm)标准尺寸Cmils (mm2)最小尺寸
Cmils (mm2)500.990.02510.980.0250.9800.0004970.9600.000486491.110.02821.100.0281.230.00062412.10.000613481.240.03151.230.0311.540.0007681.510.000765471.400.03561.390.0351.960.0009931.920.000973461.570.03991.550.0292.460.001252.410.00122451.760.04471.740.0443.100.001573.040.00154442.00.0511.980.0504.000.002033.920.00198432.20.0562.180.0554.840.002454.740.00240422.50.0642.480.0636.250.003176.130.003115412.80.0712.770.0707.840.003977.680.00389403.10.0793.070.0789.610.004879.420.00477393.50.0893.470.08812.20.0062111.90.00603384.00.1023.960.10116.00.0081115.70.00796374.50.1144.460.11320.20.010319.80.0100365.00.1274.950.12625.00.012724.50.0124355.60.1425.540.14131.40.015930.80.0156346.30.1606.240.15839.70.02038.90.0197337.10.1807.030.17950.40.025549.40.0250328.00.2037.920.20164.00.032462.70.0318318.90.2268.810.24479.20.040177.60.03933010.00.2549.90.2511000.0507980.04972911.30.28711.20.2841280.06471250.06332812.60.32012.50.3181590.08041560.07902714.20.36114.10.3582020.1021980.1002615.90.40415.70.3992530.1282480.1262517.90.45517.70.4503200.1623140.1592420.10.51119.90.5064040.2053960.2012322.60.57422.40.5685110.2595010.2542225.30.64325.00.6376400.3246270.3182128.50.72428.20.7178120.4127960.4042032.00.81331.70.80510200.51910000.5091935.90.91235.60.90412900.65312640.6411840.31.0240.01.01616200.82315880.8071745.31.1544.91.14020501.0420091.021650.81.2950.31.27825801.3125281.281557.11.4556.51.43532601.6531951.621464.11.6363.51.61341102.0840282.041372.01.83711.8151802.6350762.581280.82.05802.0365303.3163993.241190.72.30902.2882304.1780654.0910101.92.5881012.56103805.261101725.169114.42.9061132.88130906.631128286.508128.53.2641273.23165108.367161808.207144.33.6651433.632082010.552040410.346162.04.1151604.072624013.302571513.03
二、绞铜导体规格的确定1.单位换算 单铜导体可通过用千分尺或者螺旋测微表直接测量直径，对照标准确定规格即可﹔绞铜导体不能直接测量，而要通过计算截面积来确定规格。UL 758导体标准里有用mil(密尔)和 cmil(圆密尔)作单位，所以先要懂得它们和国际单位（公制单位）的换算。mil(密尔)是长度单位，cmil(圆密尔)是面积单位。1inch = 25.4mm = 1000 mil；1mm = 39.37mil；1inch2 = 106 cmil；1mm2 = 39.372 cmil = 1550 cmil
2.截面积的计算 UL758对导体截面积的计算，和我们以前学习到的计算圆的面积不一样，假设： A 为截面积，单位为cmil或mm2﹔d为绞铜组成中单根铜线的直径，单位为mil或mm﹔n为绞铜导体由单根直径为d组成的条数﹔则其截面积为A = nd2
※这里需特别指出：上面的计算公式只适用于确定导体规格标准时截面积的计算，不能用于其它面积计算!举例：请计算导体7/36AWG = 7/0.127mm (36AWG Solid = 0.127 mm)是属于什 幺规格的。 解：n = 7, d = 0.127*39.37mil, 则 A = n*d2 = 7*(0.127*39.37)2 = 174.9993cmil对照表UL758导体规格标准可知，它属于28AWG的导体。3.导体的绞距 绞铜导体的绞距在UL758里也有相应的标准，根据绞铜导体的规格大小，规定了它们的最大绞距，具体如下表：绞铜导体的最大绞距检验标准
