钻机液压系统故障分析与排除
钻机液压系统故障分析与排除方桂花1,潘海涛2（1.内蒙古科技大学机械学院，内蒙古包头014010；2.内蒙古煤田地质局151 队，内蒙古包头014040）摘要：对生产过程中改造后的钻机液压系统出现的故障进行了分析，提出了排除故障的方法与日常维护。
关键词：钻机；液压系统；故障诊断；维护1 、引言针对机械钻机使用较普遍，在施工过程中设备搬迁困难、钻孔效率低及施工劳动强度大等问题，对其设备进行了改造。
改造后的钻机是机械-液压传动的钻机，主要适用于金属和非金属固体矿床勘探、金刚石小口径钻进、硬质合金钻进及工程地质勘探。
改造后的钻机采用液压控制系统，工作人员的劳动条件得到了很大的改善，提高了工作效率和经济效益。
改造后钻机设备布置工艺流程见图1 所示。
泵站安装在控制台一侧，扳动控制手柄就可以实现机体的前后移动、钻杆的自动锁紧、加压钻进和减压钻进等。
但是，当液压系统安装完毕，进行调试时，系统发生剧烈的振动和噪声。
为此，对故障进行了分析并提出了相应的解决方案。
2 、钻机液压系统2.1 工作原理改造前的钻机液压系统见图2a所示。
钻孔深度：1000 mm；立轴行程：500 mm；立轴最大起重量：120 kN；立轴最高压力：80 kN；钻机系统压力：8 MPa；钻机前后移动行程：360 mm。
液压系统主要用来实现钻机立轴升降、钻机前后移动、钻具称重、调整孔底压力、事故处理、下套管、起拔套管、油压卡盘卡紧、松开等动作。
钻机配有给进缸2 个、卡盘缸2 个、移动缸1 个，通过这些液压缸可以实现钻机立轴升降，下套管、起拔套管、油压卡盘卡紧、松开、钻机前后移动等动作的控制。
钻机配有两个液压泵，一个是齿轮泵1，通过带轮和动力机连接；另一个是手动柱塞泵2，当动力机或液压泵1发生故障关闭时，利用手摇液压泵2 供油，可将钻具提离孔底，防止发生埋钻事故。
2.2 存在的问题在图2 所示系统中，液压泵1 为定量泵，在三位四通换向阀回到中位时，液压缸不工作。
液压钻机：全液压钻机的维护和故障排除

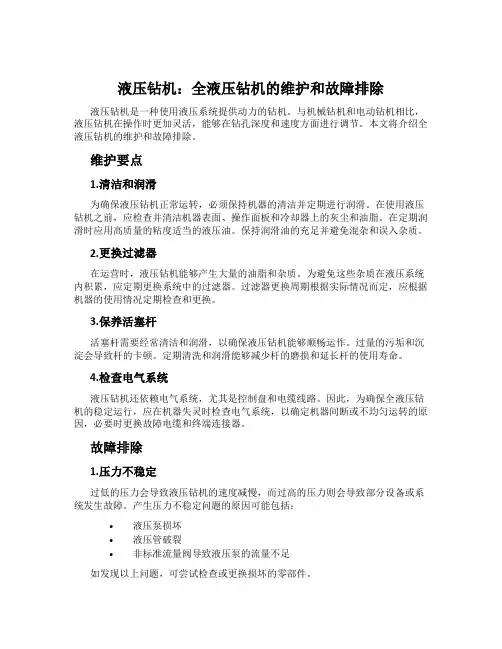

液压钻机：全液压钻机的维护和故障排除液压钻机是一种使用液压系统提供动力的钻机。
与机械钻机和电动钻机相比，液压钻机在操作时更加灵活，能够在钻孔深度和速度方面进行调节。
本文将介绍全液压钻机的维护和故障排除。
维护要点1.清洁和润滑为确保液压钻机正常运转，必须保持机器的清洁并定期进行润滑。
在使用液压钻机之前，应检查并清洁机器表面、操作面板和冷却器上的灰尘和油脂。
在定期润滑时应用高质量的粘度适当的液压油。
保持润滑油的充足并避免混杂和误入杂质。
2.更换过滤器在运营时，液压钻机能够产生大量的油脂和杂质。
为避免这些杂质在液压系统内积累，应定期更换系统中的过滤器。
过滤器更换周期根据实际情况而定，应根据机器的使用情况定期检查和更换。
3.保养活塞杆活塞杆需要经常清洁和润滑，以确保液压钻机能够顺畅运作。
过量的污垢和沉淀会导致杆的卡顿。
定期清洗和润滑能够减少杆的磨损和延长杆的使用寿命。
4.检查电气系统液压钻机还依赖电气系统，尤其是控制盘和电缆线路。
因此，为确保全液压钻机的稳定运行，应在机器失灵时检查电气系统，以确定机器间断或不均匀运转的原因，必要时更换故障电缆和终端连接器。
故障排除1.压力不稳定过低的压力会导致液压钻机的速度减慢，而过高的压力则会导致部分设备或系统发生故障。
产生压力不稳定问题的原因可能包括：•液压泵损坏•液压管破裂•非标准流量阀导致液压泵的流量不足如发现以上问题，可尝试检查或更换损坏的零部件。
2.泄漏或漏油液压管、管接头或液压缸等零部件可能会导致液压钻机出现泄漏或漏油现象。
可能的原因包括：•缺乏液压油或润滑油•马达端口阀门或跳闸开关故障•轴密封件损坏或失效应及时维修液压钻机上的故障部件，以确保机器正常运行。
3.机器噪音过大在全液压钻机工作时，噪音是正常的现象。
然而，如果噪音超过标准范围或变得非常刺耳，可能是机器需要检修维修的信号。
检查噪音可能的原因包括：•活塞杆润滑不足或磨损•压力泵和马达噪音过大•液压管路松动或破裂检查这些并更换故障部件，可修复噪音过大的问题。
全液压钻机液压系统的维护与故障排除
全液压钻机液压系统的维护与故障排除随着现代工业的发展，液压技术在机械领域中得到了广泛的应用，全液压钻机作为一种典型的液压设备，其液压系统是其核心部件之一。
液压系统是全液压钻机能够正常工作的重要环节，对其进行维护和故障排除是保证机器正常运行的关键所在。
1. 液压系统的组成和工作原理全液压钻机的液压系统主要由液压泵、液压马达、运动控制阀、压力控制阀、回油过滤器、液压油箱、油管和液压元件等组成。
液压系统的工作原理是利用液体在压力作用下的容积性质，通过液压泵将液体抽送至液压缸中，使之产生运动的力量，达到全液压钻机完成不同的功能操作。
液压系统的工作原理如下：（1）液压泵的工作原理：液压泵通过机械构造对液体施加压力，使其流动，产生所需的流量。
液压系统运动时，液压泵从油箱吸液，压力油经过油滤清洁后，输送到液压系统的调压、流量和运动控制装置。
（2）液压马达的工作原理：液压系统中的液压马达是将输入转矩和转速，转化为输出转矩和转速的机械装置。
在液压马达中，压力油经过马达内的齿轮、液压缸和液压马达转子等构件，从而推动液压马达运动。
（3）运动控制阀和压力控制阀的工作原理：运动控制阀和压力控制阀都是通过调节和控制液压系统的流量和压力，实现机械运动的技术装置。
在液压系统中，液压油经过运动控制阀和压力控制阀的调节和控制，达到不同的液压系统调节、移动和工作操作。
2. 液压系统的维护液压系统因为液压油的特殊性质，不仅能够在高压、高温甚至极度恶劣的环境下依然能够正常工作，而且使用寿命相对较长，但是也存在一些需要特别注意的维护重点：1.液压油的选择：液压系统中的液压油是液压系统运转所必需的，因此选择优质的液压油非常必要。
液压油的质量决定了液压系统的性能和使用寿命。
为了保证全液压钻机正常运行，液压油需符合生产厂家的规定，选用相同压力等级和适宜粘度的油。
2.液压油的更换：在液压系统中，液压油的更换也非常重要。
液压油一旦污染严重，就会对液压系统的正常运行产生影响，因此液压油需按照规定的更换周期及时更换。
煤矿液压钻机常见故障
常见故障
原因分析
处理方法
备注
油泵不排油
1.电动机转向错误 2.油泵变量机构在 0 位 3.截止阀门没打开
泵排量不足 噪音大
1 油箱内油面过低 2.油箱吸油滤网阻塞 3.油的粘度过高 4.油箱空气过滤器阻塞 5.吸油管道漏气 6.油泵内部损坏或磨损过度
系统压力升 不上去
1.油泵不排油或油量不足 2.安全阀开启压力太低 3.操纵手把停位不当，内部串油 4.系统有泄漏
1.按上述方法排除 2.顺时针旋转手轮，打开增压阀 3.检查轴承或配油套 4.检修或更换新马达
马达无力 回转
1.给进或变速手把不在正确位置上 2.卡盘配油套泄漏严重 3.马达磨损严重，内漏பைடு நூலகம்大
1.将手把打在正确位置上 2.更换配油套与主轴组件 3.检修马达
卡瓦打滑
1.卡瓦磨损严重 2.配油套磨损,内漏严重 3.胶筒损坏，漏油
马达不回转
1.油泵不上油或无压力 2.增压阀关死(不能正转可反转) 3.主轴卡死 4.马达发生故障
1.调换转向 2.应调在 0 位以上 3.打开截止阀
1.加油 2.清洗吸油滤网 3.换用低粘度油或预热 4.拆卸清洗空气过滤器 5.查明漏气处，加以紧固 6.检修或更换新泵
1.按上述方法排除 2.调整开启压力或检修 3.调整手把位置 4.对系统顺次检查、排除泄漏
不开
2.滑座生锈
2.拆洗,去锈加油
压力表无 指示
1.缓冲螺钉切槽阻塞 2.铜管接头松开，漏油 3.压力表损坏
1.清除阻塞物 2.拧紧接头 3.更换压力表
压力表无 回零
1.缓冲螺钉切槽太小，阻力大 2.压力表损坏 3.系统回油阻力大
1.扩大切槽 2.更换新压力表 3.减小回油阻力
全液压钻机的维护和故障排除探究
全液压钻机的维护和故障排除探究全液压钻机是一种多功能、高效率的钻探设备，广泛用于石油、天然气、煤矿和地质勘探等领域。
为了确保全液压钻机的正常运行和延长设备的使用寿命，定期的维护和故障排除变得非常重要。
本文将探讨全液压钻机的常见维护方法和故障排除技巧。
一、全液压钻机的维护方法1. 定期更换润滑油和液压油全液压钻机润滑油和液压油的质量和运行状态，直接影响设备的稳定性和寿命。
定期更换润滑油和液压油是非常必要的。
一般建议每隔1000小时更换一次润滑油和液压油，并确保选择符合规格要求的优质产品。
2. 清洗和更换空气滤清器全液压钻机在工作过程中，会不可避免地吸入大量的空气，因此空气滤清器在设备中起着非常重要的作用。
定期清洗和更换空气滤清器，可以有效防止灰尘和杂质进入设备，保持设备的正常运行。
3. 定期检查液压管路和接头液压管路和接头在全液压钻机中承受着巨大的压力和摩擦，因此容易出现磨损和渗漏。
定期检查液压管路和接头的状态，及时发现并更换磨损部件，可以有效避免液压系统故障。
4. 调整和更换钻头钻头是全液压钻机中最常更换的部件之一。
根据不同的钻探任务和地质情况，选择合适的钻头并定期更换，可以提高钻孔效率和保护主机结构。
5. 定期进行设备的全面检查定期对全液压钻机进行全面的检查，包括电气系统、液压系统、机械结构等各个方面。
发现问题及时处理，并对设备进行调整和维修，确保设备的正常运行和安全性。
二、全液压钻机的故障排除技巧1. 液压系统故障当液压系统出现故障时，全液压钻机的工作效率和稳定性会受到影响。
常见的液压系统故障包括液压泵压力不足、液压缸漏油、液压阀卡死等。
对于这些故障，应该及时检查液压系统的各个部件，并根据故障情况进行修理或更换。
全液压钻机的电气系统包括控制系统、动力系统、仪表系统等。
当电气系统出现故障时，应该先检查电源供应是否正常，然后逐一检查各个电气设备的连接状态和工作情况，找出故障原因并进行修理。
3. 机械结构故障全液压钻机的机械结构包括转盘、钻杆、液压缸等部件，这些部件在长时间的工作过程中容易出现磨损和故障。
液压钻车常见故障、原因及处理方法

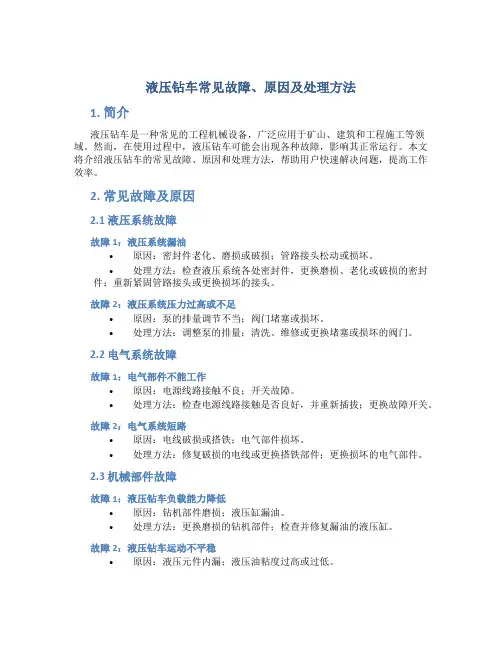

液压钻车常见故障、原因及处理方法1. 简介液压钻车是一种常见的工程机械设备，广泛应用于矿山、建筑和工程施工等领域。
然而，在使用过程中，液压钻车可能会出现各种故障，影响其正常运行。
本文将介绍液压钻车的常见故障、原因和处理方法，帮助用户快速解决问题，提高工作效率。
2. 常见故障及原因2.1 液压系统故障故障1：液压系统漏油•原因：密封件老化、磨损或破损；管路接头松动或损坏。
•处理方法：检查液压系统各处密封件，更换磨损、老化或破损的密封件；重新紧固管路接头或更换损坏的接头。
故障2：液压系统压力过高或不足•原因：泵的排量调节不当；阀门堵塞或损坏。
•处理方法：调整泵的排量；清洗、维修或更换堵塞或损坏的阀门。
2.2 电气系统故障故障1：电气部件不能工作•原因：电源线路接触不良；开关故障。
•处理方法：检查电源线路接触是否良好，并重新插拔；更换故障开关。
故障2：电气系统短路•原因：电线破损或搭铁；电气部件损坏。
•处理方法：修复破损的电线或更换搭铁部件；更换损坏的电气部件。
2.3 机械部件故障故障1：液压钻车负载能力降低•原因：钻机部件磨损；液压缸漏油。
•处理方法：更换磨损的钻机部件；检查并修复漏油的液压缸。
故障2：液压钻车运动不平稳•原因：液压元件内漏；液压油粘度过高或过低。
•处理方法：检查液压元件是否存在内部漏油情况，修复或更换漏油元件；更换合适粘度的液压油。
3. 预防故障措施为了降低液压钻车故障的发生频率，可以采取以下预防措施：1.定期检查液压系统，包括检查密封件、管路连接等，确保无泄漏现象。
2.定期维护液压油，保持合适的粘度和清洁度。
3.注意电气部件的维护，防止短路等故障的发生。
4.定期检查机械部件磨损情况，及时更换磨损的部件。
5.做好日常保养工作，如清洗、润滑、检查螺栓等。
4. 总结液压钻车是一种重要的工程机械设备，故障的发生会影响工作进程和效率。
本文介绍了液压钻车的常见故障、原因和处理方法，希望可以帮助用户更好地理解故障的产生机理，并能够快速解决问题。
全液压钻机的维护和故障排除探究
全液压钻机的维护和故障排除探究全液压钻机是一种应用广泛的工程机械设备，主要用于地基工程、隧道工程、水利工程等领域的钻孔作业。
全液压钻机具有结构简单、操作方便、效率高的特点，但在长时间使用过程中，也会出现一些维护和故障问题。
本文将探讨全液压钻机的维护和故障排除方法，为相关操作人员提供参考。
一、全液压钻机的维护方法1. 定期更换液压油和滤芯液压钻机的正常运行离不开液压系统的支持，而液压系统的心脏就是液压油。
定期更换液压油可以保持液压系统的清洁和稳定运行，延长液压系统的使用寿命。
定期更换液压油滤芯也能够有效阻止杂质和金属屑进入液压系统，确保液压系统的正常运行。
2. 定期检查润滑部件全液压钻机的润滑部件包括各种轴承、齿轮、链条等，这些部件的正常润滑对于设备的运行至关重要。
定期检查润滑部件的润滑情况，及时补充润滑脂，确保设备的正常运转。
3. 做好设备清洁工作全液压钻机在作业过程中会产生大量的尘土和泥浆，如果不能及时清理，会导致设备的堵塞和损坏。
定期对全液压钻机进行清洁工作，特别是一些重要部件和液压管路，保持设备的清洁是很有必要的。
4. 维修保养全液压钻机在使用过程中，可能会出现一些小故障，及时进行维修保养是很有必要的。
在维修保养过程中，要注意使用原厂配件，严格按照厂家的维修保养手册进行操作，确保设备的正常使用。
二、全液压钻机的故障排除方法1. 液压系统故障当全液压钻机的液压系统出现故障时，可能会导致设备无法正常工作。
这时需要先检查液压油的油位和油品是否正常，检查油路和液压缸是否有漏油现象。
如果发现问题，要及时停机维修，并更换破损的零部件，确保液压系统的正常运行。
2. 齿轮传动故障全液压钻机在工作过程中会通过齿轮传动来实现转速和扭矩的传递，因此齿轮传动的故障会严重影响设备的正常运行。
如果发现齿轮传动出现异常噪音或者卡滞现象，需要及时停机检修，对齿轮传动进行维护保养或者更换磨损严重的齿轮，确保设备的正常运行。
全液压钻机的维护和故障排除
