《电缆防火阻燃设计与施工》06D105图示
06D105电缆防火阻燃设计与施工课件
电缆桥架,竖井壁A-A说明：材料表序号名 称型号及规格单位数
说明：材料表序号名 称型号及规格单位数量备 注1阻火包—m3
混菜土或砖墙25电缴或光缆q2电缆桥架】>1000电缆桥架电
混凝土或砖墙电缆或光缆4 4电缴或光缆电缆桥架>1000A-
混凝土或砖墙电缆或光缆♦ g ,,电缆或光缆3电缆桥架>10
混凝土或砖墙保护管（硬质塑料管）4保护管（硬质塑料管）> 1
混菜土或砖墙保护管（钢管）保护管（钢管）3few.4>50>
套管尺寸表2Z穿楼板穿墙□方套管材料表穿楼板防火封堵3.说明
正视图材料表1.2.说明：将不燃纤维紧密填入孔壁与电鎌之间，
A~1正视图材料表说明：序号名 称型号及规格单位数量备 注1
楼板盘或柜',瘻住一楼板25仰视图A—A材料表O O说明:佥
混凝土或砖墙混凝土过梁A—|焊接焊接焊接4」J］。/5038
墙洞内壁掏净，洞底平整。3. 固定角钢与护边角钢之间焊脚髙度
材料表说明：序号名 称型号及规格单位数量备 注1防火涂料水性
>10002 1000□正视图1000X ,材料表说明：林対
»IS|
I総総
0
混■土或砖墙n25iDA,2渋滋宓宠忽％%%封闭母线0自攻螺
正视图说明：材料表序号名 称型号及规格单位数量备 注1阻火包
正视图说明:1. 在封闭母线与洞壁间的缝隙内填塞不燃纤维，并
材料表A_J说明：序号名 称型号及规格单位数量备 注1防火堵
嗥！3
说明:1. 将孔壁与保护管之间的缝隙用柔性有机防火堵料密封。
相关技术资料序号名称性能特点适用范围认证和测试1耐水型无机防
相关技术费料序号名称性能特点适用范围认证和测试7膨胀型有机防
变电所电缆防火阻燃措施设计和施工验收标准(条文说明)
变电所电缆防火阻燃措施设计和施工验收标准条文说明目录1 范围3 术语和定义4 电缆防火阻燃措施设计5 电缆防火阻燃的材料及其产品1 范围水电厂电缆防火阻燃措施设计应按照本规范执行。
本规范不涉及电缆的选择与敷设的内容，是电缆选择与敷设完成后采取的防火阻燃措施。
本规范的防火阻燃措施主要是针对除充油电缆外的电缆采取的预防措施和电缆着火后阻止其延燃的措施，将火势限制在局部区域内不致于扩大，使火灾造成的损失降低到最小程度。
本规范不涉及灭火的措施，如水喷雾灭火、泡沫灭火、气体灭火等措施。
本规范也不包括电缆埋沙的防火措施，因为电缆埋沙后检修困难，对电缆的载流量影响较大，此措施现在已很少使用，基本被淘汰，故不列入本规范的技术措施内。
在使用本规范时，同时应符合国家相应的有关规范和标准。
3 术语和定义3.0.1～3.0.4 根据8624-1997《建筑材料燃烧性能分级方法》的规定，建筑材料的燃烧性能可分为：A级不燃材料；B1级难燃材料；B2级可燃材料；B3级易燃材料。
本规范中术语的耐火性是指防火材料所具有耐火性能。
而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的耐火性是指：在规定试验条件下，试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。
本规范中术语的难燃性是指防火材料所具有难燃性能。
而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的阻燃性是指：在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内自行熄灭的特性。
残焰：在规定试验条件下，撤去试验火源后试样上继续保持的有焰燃烧。
残灼：在规定试验条件下，撤去试验火源或试样上的有焰燃烧完全停止后在试样上继续保持的无焰燃烧。
本规范中的耐火极限是指封堵层从受火的作用时起，到失去稳定性、完整性或隔热性时止的这段时间，耐火槽盒、耐火桥架的耐火极限是指敷设在里面的电缆仍能保持正常运行的这段时间。
弱电线缆防火阻燃等级 PPT
• 数据中心:机房一般人员较少,出现紧急 情况时需要能够提供更高耐火温度的产 品,因此在数据中心机房中普遍使用 CMR、CMP等级的线缆。
明白了阻燃线缆等级及强制要求,如何正确选购阻燃线缆呢？
选购前需了解以下几点:
IEC阻燃标准
1
IEC 332-3C、IEC1034与IEC 754 高阻燃低烟雾零卤素(LSZH)电缆较 高的安全级不。
2
IEC 332-1、IEC1034与IEC 754 低 阻燃低烟雾零卤素(LSZH)电缆较低
的安全级不
IEC 332-3C、IEC1034与IEC 754 高阻燃低烟 雾零卤素(LSZH)电缆较高的安全级不:
现时期应用较广的防火线缆主要有
UL标准(美标)
UL是一家产品安全测试与认证机构,在美 国来讲是安全标准的创始者,不管是光纤 依然铜缆,都是有统一的标准
IEC标准 (欧标)
国际电工委员会,IEC标准的权威性 是世界公认的。
UL阻燃标准
铜缆 1 CMP---增压级 2 CMR---干线级 3 CM----商用级 4 CMX---家居级
• 干线级-CMR/OFNR
测试方法:直立燃烧测试 测试地点:斯泰钠风道实验
这是UL防火标准中等级位居第二的线缆,适用安全标 准为UL1666。实验规定在模拟直立轴上敷设多条试样,用 规定的154、5KW煤气本生灯30分钟。合格标准为火焰不 可蔓延到12英尺( 3、6576米)高的房间的上部。干线级线 缆没有烟雾浓度规范。
测试方法:成捆电缆必须通过风扇强制送风燃烧试验(IEC 3323C),而且散发的烟雾特别少(IEC1034),同时不得释放卤化物气体 (IEC 754)。这种级不的电缆的性能要求与UL增压级电缆相似。
电缆防火阻燃措施设计规范
料封堵。
4.2.16 采取电缆防火阻燃措施时，宜先用有机防火堵料包裹在电
缆周围，空部位再用其他防火材料充填。如有必要可用有机防火
堵料设置预留孔。
4.2.17 阻火墙、防火封堵层的耐火极限应不低于1h。当电缆穿过
构筑物的防火分区时，其孔洞封堵的耐火极限应不小于构筑物的耐
措施，限制火灾事故的扩大。
4.1.5 在采用阻燃电缆的工程中，除可免涂防火涂料外，仍应采取
其他电缆防火阻燃措施。
4.1.6 电缆防火阻燃措施设计除应满足防火要求外，还应考虑工
程检修方便，外形整洁、美观的要求。
4.2 电缆防火阻燃措施
4.2.1 水电厂内所有电缆贯穿的孔洞必须进行防火封堵。
4.2.2 在电缆隧（廊）道或斜井的进出口处；交叉、分支处；长距
离每隔60m-100m处，应进行防火分隔处理。隧（廊）道或斜井的
防火分隔宜采用阻火墙的方法。阻火墙应符合下列规定：
1) 隧（廊）道通向中央控制室、主机室、配电装置室等电缆
夹层的入口处，隧（廊）道进出口处应设带防火门的阻火墙，其他
订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新
版本适用于本规范。
GB/T 2406-1993 塑料燃烧性能试验方法 氧指数法
GB/T 5464-1999 建筑材料不燃性试验方法
GB/T 8625-1988 建筑材料难燃性试验方法
电缆层之间、通道或孔洞的防火分隔。
3.0.14 阻火段 fire protection section
电缆防火阻燃措施设计规范
电缆防火阻燃措施设计规范Q/CHECC中国水电工程顾问集团公司企业标准Q/CHECC011-2004水力发电厂电缆防火阻燃措施设计规范Designspecificationscablefireproofingmeasureofhydropo werstations2004-08-01发布2004-08-01实施中国水电工程顾问集团公司发布目次前言11范围22规范性引用文件33术语和定义44电缆防火阻燃措施设计75电缆防火阻燃的材料及其产品12附录A16条文说明19前言《水力发电厂电缆防火阻燃措施设计规范》(以下简称《规范》)是根据中国水电工程顾问集团公司的任务安排编制。
制定本规范是为了总结已有的电缆防火设计经验，适应水利水电工程建设发展的需要，使水力发电厂电缆防火阻燃措施设计有章可循，更好规范设计工作，提高工程设计质量，保障水力发电厂电缆工程的安全、可靠运行。
本规范的附录A为资料性附录。
本规范由中国水电工程顾问集团公司提出并归口。
本规范负责起草单位:华东勘测设计研究院、浙江省嵊州市电缆防火设计研究所本规范主要起草人:余国铨、舒长盛、李苗富、陈德春、陈钢、赵丽珍、徐淑敏、张华菲、袁春伟本规范由中国水电工程顾问集团公司解释。
1范围1.0.1本规范规定了水力发电厂(以下简称水电厂)电缆敷设工程中防火阻燃措施的设计。
1.0.2本规范适用于水电厂新建和扩建工程的电缆敷设中关于防火阻燃措施的设计，改建工程可参照执行。
1.0.3为使电缆防火阻燃措施设计做到安全可靠、经济适用、符合国情、便于施工和运行维护，特制定本规范。
1.0.4电缆防火阻燃措施设计，除应遵守本规范外，尚应符合国家、公安消防部门及水利电力行业现行有关标准、规程和规范的要求。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
电缆的防火和阻燃设计

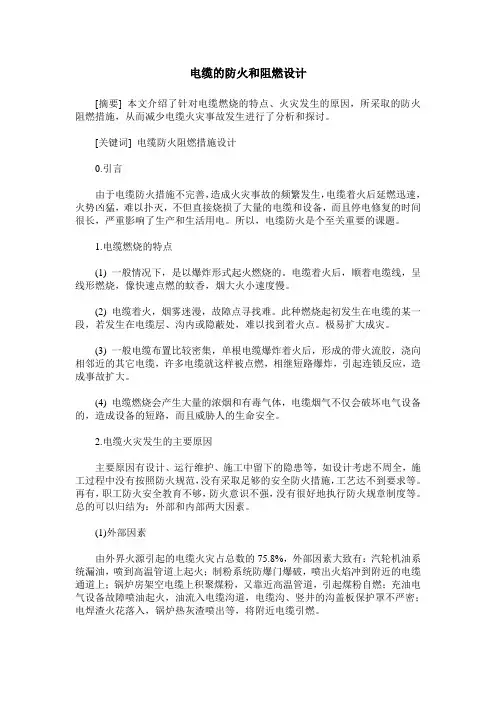

电缆的防火和阻燃设计[摘要] 本文介绍了针对电缆燃烧的特点、火灾发生的原因，所采取的防火阻燃措施，从而减少电缆火灾事故发生进行了分析和探讨。
[关键词] 电缆防火阻燃措施设计0.引言由于电缆防火措施不完善，造成火灾事故的频繁发生，电缆着火后延燃迅速，火势凶猛，难以扑灭，不但直接烧损了大量的电缆和设备，而且停电修复的时间很长，严重影响了生产和生活用电。
所以，电缆防火是个至关重要的课题。
1.电缆燃烧的特点(1) 一般情况下，是以爆炸形式起火燃烧的。
电缆着火后，顺着电缆线，呈线形燃烧，像快速点燃的蚊香，烟大火小速度慢。
(2) 电缆着火，烟雾迷漫，故障点寻找难。
此种燃烧起初发生在电缆的某一段，若发生在电缆层、沟内或隐蔽处，难以找到着火点。
极易扩大成灾。
(3) 一般电缆布置比较密集，单根电缆爆炸着火后，形成的带火流胶，浇向相邻近的其它电缆，许多电缆就这样被点燃，相继短路爆炸，引起连锁反应，造成事故扩大。
(4) 电缆燃烧会产生大量的浓烟和有毒气体，电缆烟气不仅会破坏电气设备的，造成设备的短路，而且威胁人的生命安全。
2.电缆火灾发生的主要原因主要原因有设计、运行维护、施工中留下的隐患等，如设计考虑不周全，施工过程中没有按照防火规范，没有采取足够的安全防火措施，工艺达不到要求等。
再有，职工防火安全教育不够，防火意识不强，没有很好地执行防火规章制度等。
总的可以归结为：外部和内部两大因素。
(1)外部因素由外界火源引起的电缆火灾占总数的75.8%，外部因素大致有：汽轮机油系统漏油，喷到高温管道上起火；制粉系统防爆门爆破，喷出火焰冲到附近的电缆通道上；锅炉房架空电缆上积聚煤粉，又靠近高温管道，引起煤粉自燃；充油电气设备故障喷油起火，油流入电缆沟道，电缆沟、竖井的沟盖板保护罩不严密；电焊渣火花落入，锅炉热灰渣喷出等，将附近电缆引燃。
(2)内部原因由电缆绝缘损坏引起的火灾占总数的24.2%，主要原因为：过负荷、短路；电缆敷设得过于靠近高温管道，而又缺乏有效的隔热措施，使电缆长期处于高温环境，容易产生老化，破坏电缆的绝缘，使电缆短路而导致火灾；电缆隧道、沟道内积水严重，布置较低的电缆经常被水浸泡，容易使电缆绝缘老化引起短路，导致火灾；电缆终端和中间接头的制作工艺不合格，剥开的绝缘部分在空气中暴露的时间太长，使绝缘受潮，接头老化，致使电缆运行中爆炸、着火。
电缆的阻燃等级及阻燃机理 ppt课件
PPT课件
7
电缆阻燃等级简介
CMP——FT6 CMR CMG——FT4 CM CMX——FT1
PPT课件
8
电缆材料的阻燃等级简介
PPT课件
9
电缆材料的阻燃等级简介
UL标准 V-0——对样品进行2次10s的垂直燃烧测试后，火
焰在30s内熄灭，不可以有燃烧物掉下； V-1——对样品进行2次10s的垂直燃烧测试后，火
PPT课件
6
电缆阻燃等级简介
家居级- CMX级（垂直燃烧测试Vertial Wire Flame Test） 这是 UL标准中家居级电缆（Restricted Cable）， 适用安全标准为UL1581，VW-1。实验规定试样保持垂 直，用试验用的喷灯燃烧（30，000 TU/Hr）15秒钟， 然后停止15秒钟，反复5次。合格标准为余火焰不可超过 60秒钟，试样不可烧损25%以上，垫在底部的外科用棉 不可被落下物引燃。UL1581-VW-1和IEC60332-1类似， 只是燃烧的时间不同。这种等级也没有烟雾或毒性规范， 仅用于敷设单条电缆的家庭或小型办公室系统中。这类电 缆不应成捆敷设使用，必须套管。
PPT课件
15
阻燃剂的阻燃机理
消除自由基效应——在燃烧过程中能消除 裂解或热解产生的自由基O·及OH·，使燃 烧的链反应中断，切断可燃气体的来源。
稀释效应——在燃烧时能释放出惰性气体， 稀释可燃气体以及燃烧区域中的氧浓度， 使燃烧不能进行。
PPT课件
16
阻燃剂的阻燃机理
按照使用方法，阻燃剂可分为添加型和反应型两类，目前在国内广泛采用的 是添加型阻燃剂，添加型阻燃剂又分为有机阻燃剂和无机阻燃剂。具代表性 的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。
