电路的组成和电路模型
我们在分析电路时，忽略各元器件的次要特性，只理想 化地考虑它的主要特性，并将这些实际元器件用简单的、标准 的图形符号表示出来，这样将实际电路抽象地用电路模型表现 出来。
元件符号与电路模型
二、电气文字符号与图形符号
本次试讲结束，谢谢大家！
直流发电机
蓄电池 干电池 锂电池
负载
负载：把电能转变成其他形式能量的装置
扬声器 电动机 灯泡
导线
导线：连接电源与用电器的金属线，起输送电能、分配电 能、保护或传递信号的作用
单芯硬导线
电缆线
开关
开关起到把用电器与电源接通或断开的作用
空气开关
开关
知识拓展
a)铅酸蓄电池
b)镍氢电池
c) 锂电池
d)电动自行车锂电池
电路的组成与电路模型
观察与思考:
在装有声控节能开关的走廊里，我们一拍 手，灯就亮了，是谁在控制灯的亮灭？
电路的定义与组成
一、电路的定义与组成 电路就是电流通过的路径。它是由一些电气设备和元器 件按照一定方式连接而成的闭合回路
电路是由电源、负 载、导线和开关四 个基本部分组成。
电源
电源：把其他形式的能转化为电能的装置。
e)燃料电池
f) 太阳能电池
电ห้องสมุดไป่ตู้的状态
【通路】 电路各部分连接成闭合回路，有电流通过。 【开路】 电路断开，电路中无电流通过。 【短路】 电源两端用导线直接相连，电流不经过负 载，只经过连接导线直接流回到电源。
注：短路时电流很大，会损坏电源和导线，应尽量避免。
通路
开路
短路
元件符号与电路模型
一、电路模型
元件符号与电路模型
二、电气文字符号与图形符号
本次试讲结束，谢谢大家！
直流发电机
蓄电池 干电池 锂电池
负载
负载：把电能转变成其他形式能量的装置
扬声器 电动机 灯泡
导线
导线：连接电源与用电器的金属线，起输送电能、分配电 能、保护或传递信号的作用
单芯硬导线
电缆线
开关
开关起到把用电器与电源接通或断开的作用
空气开关
开关
知识拓展
a)铅酸蓄电池
b)镍氢电池
c) 锂电池
d)电动自行车锂电池
电路的组成与电路模型
观察与思考:
在装有声控节能开关的走廊里，我们一拍 手，灯就亮了，是谁在控制灯的亮灭？
电路的定义与组成
一、电路的定义与组成 电路就是电流通过的路径。它是由一些电气设备和元器 件按照一定方式连接而成的闭合回路
电路是由电源、负 载、导线和开关四 个基本部分组成。
电源
电源：把其他形式的能转化为电能的装置。
e)燃料电池
f) 太阳能电池
电ห้องสมุดไป่ตู้的状态
【通路】 电路各部分连接成闭合回路，有电流通过。 【开路】 电路断开，电路中无电流通过。 【短路】 电源两端用导线直接相连，电流不经过负 载，只经过连接导线直接流回到电源。
注：短路时电流很大，会损坏电源和导线，应尽量避免。
通路
开路
短路
元件符号与电路模型
一、电路模型
合集下载
实际电路和电路模型
激励：电源对电路的作用称为激励。 响应：电路中由于电源的作用产生的所有电压、 电流都成为响应。
实际电路和电路模型
四、电路模型 实际电路元件的电磁性质比较复杂，为了便于对 实际电路进行分析，可将实际电路元件理想化(或 称模型化)，忽略其次要因素，将其近似地看作理 想元件，简称元件。例如白炽灯主要作用是消耗 电能，主要呈现电阻特性，其它特性很微弱，因 而将其近似地看作纯电阻元件。
ห้องสมุดไป่ตู้
维尔纳·冯·西门子 （Ernst Werner von Siemens）（1816-1892）德国工程学家 ，西门 子集团的创始人。
u 线性电阻R是一个与电压和电流无关的常数。
电工基础
实际电路和电路模型
第一节 实际电路和电路模型
一、实际电路
电路(网络)：为了完成某种特定功能由某些电气设备或器 件（例如电容器、电阻器）按一定方式连接组合起来，构 成电流的通路。简单的说，电流流通的路径。
电池
开关 电灯
导线
话筒
放 大 器
扬声器
两个电路分别实现了什么功能？
实际电路和电路模型
二、电路的作用
开
关
电
电
池
灯
导 线
实际电路和电路模型
实际电路和电路模型
第二节 电流、电压及其参考方向
一 电路的主要物理量 1. 电流及其参考方向
带电粒子的有规则的移动形成电流。
电流的大小用电流强度表示，定义为单位时间内通过 电路某一横截面的电荷量。
i dq dt
电流的单位为A（安培）。当 dq＝1库仑，dt1 秒， i 1A
提示：所有电路方程都是在标定了参考 方向的基础上建立的，不然毫无意义！
实际电路和电路模型
电路的基本原理(第一章)
参考方向 实际方向
若 P = UI 0
a +
b U_ R
“吸收功率” I （负载）
若 P = UIa 0
I
+ + “发出功率”
-
U_ b
（电源）
(２)当U和I参考方向选择不一致的前提下
若 P = UI 0
a +
b U_ R
“吸收功率” I （负载）
若 P = UI 0
I
+
-
+
U_
“发出功率” （电源）
中间环节：连接电源和负载的部分，其传输和分 配电能的作用。例如：输电线路
举例：（电子电路，即信号电路）
放 大 器
电源 （信号源） 中间环节
负载
电路的作用之二：传递和处理信号。
1.2 电路模型
I
电 池
灯 泡
+ E
_
+
RU
_
电源
负载
理想电路元件：在一定条件下，突出其主要电磁性能， 忽略次要因素，将实际电路元件理想化
对任何节点，在任一瞬间，流入节点的电流等于 由节点流出的电流。或者说，在任一瞬间，一个节
点上电流的代数和为 0。 即： I =0
例
I2
I1 I3 I2 I4
I1
I3
或：
I4
I I I I 0
1
3
2
4
克氏电流定律的依据：电流的连续性
克氏电流定律的扩展
电流定律还可以扩展到电路的任意封闭面。
例 I1 A
I
a
+
RO
+
U
E_
-
b
I=0
1电路组成、功能与电路模型
实际电源可以用电源模型与电阻元件的串联组合表示。
LR
电感线圈的电路模型
-- E + RO
实际电源的电路模型 16
理想化电路元件组成电路模型
开关电器 电池
灯泡
手电筒电路
S
RO
+
R
E --
理想化连接导线
电路模型具有普遍的适用意义
本课结束 谢谢大家！
18
电缆
放大器
测 量 仪
压电式
器Байду номын сангаас
传感器
三.电路模型
（一）实际使用的电工设备和电子元器件表现出多种电 磁性质(能量转换过程)。
首先介绍负载所表现的电磁性质，建立负载模型。
负载中所表现出的电磁性质有以下三种基本形式
电阻性 消耗电能的电磁性质，将电能转换为热能 ， 不可逆地损耗掉了。
电感性 建立磁场，储存磁场能的电磁性质 。 可逆。
• 电感器
电容性 带电体建立电场，储存电场能的电磁性质 。 可逆。
• 电容器的结构
（二）模型——理想化电路元件
实际电工设备和电子元器件所表现出的电磁性质是十分 复杂的。
但在电路分析时，常常忽略实际电工设备和电子元器件
的次要性质,只保留它的主要性质,并用一个足以反映该
主要性质的模型—理想化电路元件来表示。

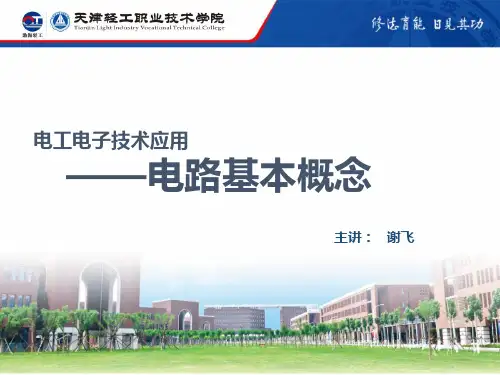

电工电子技术应用
——电路基本概念
主讲 : 谢飞
本课知识点 1、电路的组成 2、电路功能 3、电路模型
2
一.电路的组成 电路:电流流通的闭合路径。
举例 手电筒电路
开关电器 电池
灯泡
组成电路的基本部件
电源:电池、发电机等,电路中电能的来源。 将其他形式的能量转换为电能。
LR
电感线圈的电路模型
-- E + RO
实际电源的电路模型 16
理想化电路元件组成电路模型
开关电器 电池
灯泡
手电筒电路
S
RO
+
R
E --
理想化连接导线
电路模型具有普遍的适用意义
本课结束 谢谢大家！
18
电缆
放大器
测 量 仪
压电式
器Байду номын сангаас
传感器
三.电路模型
（一）实际使用的电工设备和电子元器件表现出多种电 磁性质(能量转换过程)。
首先介绍负载所表现的电磁性质，建立负载模型。
负载中所表现出的电磁性质有以下三种基本形式
电阻性 消耗电能的电磁性质，将电能转换为热能 ， 不可逆地损耗掉了。
电感性 建立磁场，储存磁场能的电磁性质 。 可逆。
• 电感器
电容性 带电体建立电场，储存电场能的电磁性质 。 可逆。
• 电容器的结构
（二）模型——理想化电路元件
实际电工设备和电子元器件所表现出的电磁性质是十分 复杂的。
但在电路分析时，常常忽略实际电工设备和电子元器件
的次要性质,只保留它的主要性质,并用一个足以反映该
主要性质的模型—理想化电路元件来表示。
电工电子技术应用
——电路基本概念
主讲 : 谢飞
本课知识点 1、电路的组成 2、电路功能 3、电路模型
2
一.电路的组成 电路:电流流通的闭合路径。
举例 手电筒电路
开关电器 电池
灯泡
组成电路的基本部件
电源:电池、发电机等,电路中电能的来源。 将其他形式的能量转换为电能。
第一章 电路及其分析方法
有
I
源
+
电
U
路
–
1.5 基尔霍夫定律(KL)
• 基尔霍夫定律包括基尔霍夫电流定律 (KCL)和基尔 霍夫电压定律( KVL )。它反映了电路中所有支路电 压和电流所遵循的基本规律，是分析电路的基本定 律。
• 两类约束
①元件约束(VCR)
如电阻元件 uR = RiR
u L di dt
i C du dt
对结点①：- i1- i4 - i6 0
对结点②： i2 + i4 - i5 0
对结点③：- i3+ i5 + i6 0
①
i1
i4
i2
i6 ②
3式相加得： i1 - i2 + i3 0
表明：KCL可推广应用于电路
i3
i5
中包围多个结点的任一闭合面。
③
• 例2：求电流 i。
3A
3
3
(2)KVL是对回路中的支路电压的约束，与回路各支路 上接的是什么元件、电路是线性还是非线性无关；
(3)KVL方程是按电压参考方向列写，与电压实际方 向无关。
例2：求电压 u。
I4 R4 + I3 R3 –E = 0
对回路 adbca，沿逆时针方向循行：
– I1 R1 + I3 R3 + I4 R4 – I2 R2 = 0 对回路 cadc，沿逆时针方向循行：
– I2 R2 – I1 R1 + E = 0
注意： (1)KVL不仅适用于回路，也适用于电路中任一假想
的回路;
是什么元件、电路是线性还是非线性无关；
(3)KCL方程是按电流参考方向列写的，与实际方向
电工技术基础
电工技术基础第一章电路模型及电路定律§1.1电路及基本物理量一、电路的组成及功能： 1．电路的组成：电路是为了某种需要而将某些电工设备或元件按一定方式组合起来的电流通路。
由电源、负载和中间环节3部分组成。
2．电路的主要功能：①进行能量的转换、传输和分配。
②实现信号的传递、存储和处理。
二、电流：的电流方向称为电流的参考方向。
如果求出的电流值为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。
三、电压、电位和电动势：1．电压：单位正电荷由a 点移至b 点电场力所做的功称为a 、b 点两点间的电压。
电压的实际方向规定由电位高处指向电位低处。
与电流方向的处理方法类似，可任选一方向为电压的参考方向。
例：当ua =3V ，ub = 2V 时u1 =1V ， u2 =－1V最后求得的u 为正值，说明电压的实际方向与参考方向一致，否则说明两者相反。
对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向；如不一致，称非关联方向。
如果采用关联方向，在标示时标出一种即可。
如果采用非关联方向，则必须全部标示。
2.电位：单位正电荷由电路中某点移至参考点电场力所做的功，称为该点电位。
电路中a 、b 点两点间的电压等于a 、b 两点的电位差。
3．电动势：外力克服电场力把单位正电荷从电源的负极搬运到正极所做的功，称为电源的电动势。
电动势是衡量外力即非静电力做功能力的物理量。
电动势的实际方向与电压实际方向相反，规定为由负极指向正极。
四、电功率：电场力在单位时间内所做的功称为电功率，简称功率。
p ＞0时吸收功率，p ＜0时放出功率。
功率与电流、电压的关系： 关联方向时：p =ui 非关联方向时：p =－ui正值I负值(a)(b)+ u 1 －ab－ u 2 +ab+ u －(a) 关联方向ab－ u +(b) 非关联方向abba ab V V U -=例：求图示各元件的功率.（a ）关联方向：P=UI=5×2=10W ，P>0，吸收10W 功率。
电路和电路模型
ERA
正弦稳态分析
正弦稳态
交流电路中的电压和电流随时间变化，但它们的波形是稳定的， 不会随时间发生突变。
相量法
将正弦量表示为复数形式，简化了计算过程，使得交流电路的分析 变得更为方便。
阻抗和导纳
在正弦稳态下，电路中的元件可以用阻抗和导纳来表示，它们是复 数，包含了电阻、电感和电容等参数。
功率因数与效率
详细描述
叠加定理指出，在由多个独立电源共同作用的线性电路中， 任何一个电源单独作用时产生的电压或电流，等于各个电源 单独作用于电路所产生的电压或电流的代数和。这个定理在 计算复杂电路的电压和电流时非常有用。
04
线性电路分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
一阶电路分析
三相电路的应用
广泛应用于电力系统、电机控制和工业自动化等领域。
05
非线性电路分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
非线性元件
01
定义
非线性元件是指其伏安特性不能 用线性方程描述的元件，即其输 出与输入不成正比。
02
常见非线性元件
二极管、晶体管、开关等。
03
非线性元件在电路 中的作用
1 2
功率因数
衡量交流电路中电压和电流之间的相位关系，反 映了电路中无功功率的大小。
效率
表示电路中电能转换为有用功的比例，反映了电 路的性能和损耗。
3
提高功率因数和效率的方法
通过无功补偿、滤波器设计、优化电路布局等方 式，可以改善电路的性能，提高能源利用率。
三相交流电路分析
三相电源
由三个相位差为120度 的交流电源组成，常用 于电力系统。
正弦稳态分析
正弦稳态
交流电路中的电压和电流随时间变化，但它们的波形是稳定的， 不会随时间发生突变。
相量法
将正弦量表示为复数形式，简化了计算过程，使得交流电路的分析 变得更为方便。
阻抗和导纳
在正弦稳态下，电路中的元件可以用阻抗和导纳来表示，它们是复 数，包含了电阻、电感和电容等参数。
功率因数与效率
详细描述
叠加定理指出，在由多个独立电源共同作用的线性电路中， 任何一个电源单独作用时产生的电压或电流，等于各个电源 单独作用于电路所产生的电压或电流的代数和。这个定理在 计算复杂电路的电压和电流时非常有用。
04
线性电路分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
一阶电路分析
三相电路的应用
广泛应用于电力系统、电机控制和工业自动化等领域。
05
非线性电路分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
非线性元件
01
定义
非线性元件是指其伏安特性不能 用线性方程描述的元件，即其输 出与输入不成正比。
02
常见非线性元件
二极管、晶体管、开关等。
03
非线性元件在电路 中的作用
1 2
功率因数
衡量交流电路中电压和电流之间的相位关系，反 映了电路中无功功率的大小。
效率
表示电路中电能转换为有用功的比例，反映了电 路的性能和损耗。
3
提高功率因数和效率的方法
通过无功补偿、滤波器设计、优化电路布局等方 式，可以改善电路的性能，提高能源利用率。
三相交流电路分析
三相电源
由三个相位差为120度 的交流电源组成，常用 于电力系统。
电路的基本知识
电 工 技 术
知识模块一
电路的基本理论
教学目的 • ① 了解电路的组成。 • ② 了解电路及电路模型的概念。 • ③ 理解有关基本物理量的定义，熟记它 们的单位和符号。 • ④ 了解电路的三种状态，理解它们的电 流电压关系。 • ⑤ 掌握电位的计算方法。
一、电路及电路模型
• 1．电路
电路就是电流的通路。组成电路的电磁器件 和电器设备统称为电路的部件，如电阻器、电感 器、电池、晶体管、变压器、发电机、电动机等， 其中包括电源、负载和中间环节三个部分。
• 1. 谐振条件 • 2. 谐振电路的特点
（1）谐振时，复阻抗呈纯电阻性，且阻抗最大 （2）若电源为电压源，谐振时，由于谐振阻抗 最大，所以电路中的总电流最小，且与总电压同 相位。 （3）若电源为电流源，谐振时，由于谐振阻抗 最大，所以回路端电压最大，且与总电流同相位。
三、耦合谐振电路
耦合谐振电路虽然非常复杂，但较好地解决 了电路通频带宽度和选择性这一对矛盾，因此在 无线电高频电路中得到广泛的应用。
三、阻抗的并联
左图所示为两个阻抗并联的电路 有时为简化电路，可用等效阻抗Z替代两个 并联的阻抗。如右图所示
（a）
（b）
知识模块八
谐振电路
教学目的 • ① 掌握谐振的基本概念。 • ② 了解RLC串联电路与并联电路的谐振 条件与特点。
一、串联谐振电路
• 1. 谐振条件
当电路发生谐振时，总电压与总电流同相位， 欧姆定律的相量形式，XL=XC是产生串联谐振的必 要条件。
• 2．电路模型
为了便于研究电路的特性和功能，我们必须 进行科学的抽象，用一些模型来代替实际元件， 这种模型即称为电路模型。构成电路模型的元件 称为理想电路元件。
知识模块一
电路的基本理论
教学目的 • ① 了解电路的组成。 • ② 了解电路及电路模型的概念。 • ③ 理解有关基本物理量的定义，熟记它 们的单位和符号。 • ④ 了解电路的三种状态，理解它们的电 流电压关系。 • ⑤ 掌握电位的计算方法。
一、电路及电路模型
• 1．电路
电路就是电流的通路。组成电路的电磁器件 和电器设备统称为电路的部件，如电阻器、电感 器、电池、晶体管、变压器、发电机、电动机等， 其中包括电源、负载和中间环节三个部分。
• 1. 谐振条件 • 2. 谐振电路的特点
（1）谐振时，复阻抗呈纯电阻性，且阻抗最大 （2）若电源为电压源，谐振时，由于谐振阻抗 最大，所以电路中的总电流最小，且与总电压同 相位。 （3）若电源为电流源，谐振时，由于谐振阻抗 最大，所以回路端电压最大，且与总电流同相位。
三、耦合谐振电路
耦合谐振电路虽然非常复杂，但较好地解决 了电路通频带宽度和选择性这一对矛盾，因此在 无线电高频电路中得到广泛的应用。
三、阻抗的并联
左图所示为两个阻抗并联的电路 有时为简化电路，可用等效阻抗Z替代两个 并联的阻抗。如右图所示
（a）
（b）
知识模块八
谐振电路
教学目的 • ① 掌握谐振的基本概念。 • ② 了解RLC串联电路与并联电路的谐振 条件与特点。
一、串联谐振电路
• 1. 谐振条件
当电路发生谐振时，总电压与总电流同相位， 欧姆定律的相量形式，XL=XC是产生串联谐振的必 要条件。
• 2．电路模型
为了便于研究电路的特性和功能，我们必须 进行科学的抽象，用一些模型来代替实际元件， 这种模型即称为电路模型。构成电路模型的元件 称为理想电路元件。
第1章-电路模型和电路定律
u为有限值时，i=0。 * 理想导线的电阻值为零。
1.6 电容元件 (capacitor)
1、电容器
++ ++ ++ ++ +q –--– –--– –q
线性定常电容元件：任何时刻，电容元件极板上的电 荷q与电压 u 成正比。
2、电路符号
C
3. 元件特性 i
与电容有关两个变量: C, q 对于线性电容，有： q =Cu
1.7 电感元件
1 、线性定常电感元件
iL
变量: 电流 i , 磁链
+
u
–
def ψ L
i
L 称为自感系数 L 的单位：亨（利） 符号：H (Henry）
2 、韦安（ ~i ）特性
0
i
3 、 电压、电流关系：
i
+–
ue –+
i , 右螺旋 e , 右螺旋 u , e 非关联 u , i 关联
交流： iS是确定的时间函数，如 iS=Imsint
(b) 电源两端电压是任意的，由外电路决定。
(3). 伏安特性
i
+
iS
u
_
u
IS
O
i
(a) 若iS= IS ，即直流电源，则其伏安特性为平行于电 压轴的直线，反映电流与 端电压无关。
(b) 若iS为变化的电源，则某一时刻的伏安关系也是 这样 电流为零的电流源，伏安曲线与 u 轴重合, 相当于开路元件
+ u
+ C
C
def
q
u
C 称为电容器的电容
–
–
电容 C 的单位：F (法) (Farad，法拉)
1.6 电容元件 (capacitor)
1、电容器
++ ++ ++ ++ +q –--– –--– –q
线性定常电容元件：任何时刻，电容元件极板上的电 荷q与电压 u 成正比。
2、电路符号
C
3. 元件特性 i
与电容有关两个变量: C, q 对于线性电容，有： q =Cu
1.7 电感元件
1 、线性定常电感元件
iL
变量: 电流 i , 磁链
+
u
–
def ψ L
i
L 称为自感系数 L 的单位：亨（利） 符号：H (Henry）
2 、韦安（ ~i ）特性
0
i
3 、 电压、电流关系：
i
+–
ue –+
i , 右螺旋 e , 右螺旋 u , e 非关联 u , i 关联
交流： iS是确定的时间函数，如 iS=Imsint
(b) 电源两端电压是任意的，由外电路决定。
(3). 伏安特性
i
+
iS
u
_
u
IS
O
i
(a) 若iS= IS ，即直流电源，则其伏安特性为平行于电 压轴的直线，反映电流与 端电压无关。
(b) 若iS为变化的电源，则某一时刻的伏安关系也是 这样 电流为零的电流源，伏安曲线与 u 轴重合, 相当于开路元件
+ u
+ C
C
def
q
u
C 称为电容器的电容
–
–
电容 C 的单位：F (法) (Farad，法拉)
电路基础复习大纲
UZI
23
（五）正弦交流电路中基ຫໍສະໝຸດ 霍夫定律的相量形式 IK 0
U K 0(或 Z K I K ＝ E X）
将直流电路的规律扩展到正弦交流电路中进行分析计算的方法是： 将直流电路中的E、U、I、R分别用交流电路中的 将直流电路中的代数运算用交流电路中的复数运算代替。 来代替。
8
（五）理想电路元件及伏安特性 1.理想电路元件分类
储能元件（电感、电容） 理想电 路元件 无源元件 有源元件 耗能元件（电阻） 理想电压源 理想电流源 2.伏安特性 在电压和电流的参考方向一致的条件下，电 阻元件、电感元件、电容元件的伏安特性是：
u Ri
di u L dt
du iC dt
5
（三）电路的状态 有3种状态 开路 短路 有载
1.开路
即电源开路，这时电流为零，电源端电压等于 理想电压源的电压US，电路不消耗功率。 2.短路 短路通常是一种事故，这时电源端电压为零， 短路电流IS＝E/R0，电路功率全部消耗在电源内 阻上。
6
3.有载
是电路的一般工作状态，这时电源发出的功率 减去内阻消耗的功率等于外电路上消耗的功率。 4.额定值 是制造厂为了使产品能在给定的工作条件下正 常运行而规定的允许值。电气设备和元器件在额 定状态下工作是最合理的。 （四）基尔霍夫定律 基尔霍夫电流定律 基尔霍夫电压定律
3.某电源单独作用时，将其他理想电压源短路，其他理想电流源开路，而电 源的内阻均须保留。
14
(四) 戴维宁定理
1.内容：将有源二端线性网络等效为电压源模型的方法，叫做戴维宁定 理。
2.任何一个有源二端线性网络都可以用一个由电压US的理想电压源和内 阻R0相串联的电压源模型来等效代替。此理想电压源电压US等于有源二端 网络的开路电压，内阻R0等于有源二端网络中所有电源均除去后所得到的 无源二端网络的等效内阻。
电路基础-第1章 电路的基本概念
I
i
当它向外电路提供电流时，它的端电压U总是小于US ， 电流越大端电压U 越小。
31
实际电流源模型
BUCT
一个实际电流源，可用一个电流为 iS 的理想电流源和一个 内电导 Gs 并联的模型来表征其特性。Gs: 电源内电导,一般很小。 iS
Gs i I + u U _
U
iS=IS时，其外特性曲线如下：
#对于25W的灯泡，则电流 I=P/U=25/220=0.114A; #对于1000W的电炉子，则电流 I=P/U=1000/220=4.55A;
26
二、 理想电流源：
光电池、光电管 iS
BUCT
电源输出电流为iS，其值与此电源的端电压u 无关。
电路符号:
特点： (a) 电源电流由电源本身决定，与外电路无关；
第一章 电路的基本概念 （ basic concepts of circuit )
重点：
1.电流和电压的参考方向
2. 电路元件特性
BUCT
3. 基尔霍夫定律
1
第一章 电路的基本概念
1.1 电路和电路模型 1.2 电路的基本物理量 1.3 电功率和电能量 1.4 无源二端元件 1.5 有源二端元件 1.6 受控源 1.7 运算放大器 1.8 基尔霍夫定律
1、等效电压源和等效电流源
电压源的串并联
串联: n个电压源的串联，可以用一个电压源等效替代。
例：
+ 12V _ _
º + 9V_ º
º
3V
+
º
28
电流源的串并联 并联：n个电流源的并联可以用一个电流源等效替代。 º iS1 iS2 iSk º iS º º
