户外全彩广告屏方案
户外大屏方案
户外大屏方案户外大屏方案概述户外大屏方案是指一种用于户外场所展示信息和广告的大屏显示解决方案。
它通常由显示屏、播放设备和管理软件组成，可以实现高清视频、图像和文字的实时播放和切换。
户外大屏方案广泛应用于广场、体育场馆、商业街、景区等户外场所，是一种高效、强大的信息传播工具。
方案组成户外大屏方案一般由以下几个主要组成部分构成：1. 显示屏：户外显示屏通常采用LED显示技术，具有高亮度、防水防尘、抗冲击等特点，适合在各种户外环境中长时间使用。
根据实际应用需要，显示屏的尺寸和分辨率可以有多种选择。
2. 播放设备：户外大屏方案的播放设备通常是一台嵌入式计算机或者专用播放器，它负责接收和解码媒体文件，并控制显示屏实时播放内容。
在选择播放设备时，需要考虑处理能力、存储容量、网络连接方式等因素。
3. 管理软件：户外大屏方案需要搭配一个管理软件，用于远程管理和控制所有大屏设备。
管理软件可以实现远程上传、调度和监控功能，方便管理员对大屏内容进行实时更新和管理。
实施步骤在实施户外大屏方案的过程中，可以按照以下步骤进行操作：1. 确定需求：首先需要确定户外大屏方案的具体需求，包括场地面积、观众数量、播放内容等。
这些信息将有助于选择合适的显示屏尺寸和分辨率。
2. 选择设备：根据需求选择合适的显示屏和播放设备。
可以通过与供应商沟通，了解各种设备的技术参数和使用场景，从而做出最佳选择。
3. 安装调试：安装显示屏和播放设备，并进行相关调试工作。
确保设备正常工作、网络连接畅通、播放内容流畅等。
4. 配置管理软件：部署和配置管理软件，将所有大屏设备连接到管理系统，实现统一的远程管理和控制。
5. 制作内容：根据需求制作户外大屏内容，包括视频、图片和文字等。
可以使用专业的设计软件或者委托专业团队完成。
6. 上线运行：将制作好的内容上传到管理系统，并设置播放计划和播放顺序。
通过管理软件远程控制各个大屏设备，实现内容的实时更新和展示。
7. 监控维护：定期进行设备状态监控和维护工作，确保设备正常工作和内容播放效果。
户外led屏施工方案
户外LED屏施工方案一、概述户外LED屏广泛应用于各种场合，如广告牌、大型活动舞台等。
本文档将介绍户外LED屏的施工方案，包括施工准备、施工步骤、安装调试等内容。
二、施工准备1. 选择合适的LED屏在施工之前，需要根据实际需求选择合适的LED屏。
考虑到户外环境的特殊性，应选择具备防水、防尘等功能的LED屏。
2. 准备必要的工具和材料施工过程中需要准备以下工具和材料：•螺丝刀、扳手等基本工具•固定件（螺丝、膨胀螺栓等）•防水材料（如密封胶等）•电缆、电线等电气材料三、施工步骤1. 安装支架安装支架是固定LED屏的基础步骤。
根据实际情况选择合适的支架类型，并根据支架的安装说明进行安装。
要确保支架稳固可靠，能够承受LED屏的重量。
2. 确定安装位置和布局根据实际需求，确定LED屏的安装位置和布局。
考虑到观看效果，应选择离观众或观众群体较近的位置，确保内容能够清晰可见。
3. 连接电源和信号线连接电源和信号线是保证LED屏正常运行的重要步骤。
根据LED屏的电气接口，正确连接电源和信号线，并进行必要的测试，确保连接无误。
4. 安装LED屏根据安装位置和布局，在支架上安装LED屏。
根据LED屏的安装说明，使用固定件进行固定，确保安装牢固。
5. 进行安全防护LED屏安装完成后，需要进行必要的安全防护。
例如，使用防水材料对电缆和接口进行防水处理，确保LED屏在户外环境下能够正常工作并延长使用寿命。
6. 调试LED屏安装完成后，需要进行LED屏的调试工作。
连接电源，并使用专业的调试工具进行亮度、色彩等参数的调整，确保显示效果符合需求。
四、安装调试1. 供电检测在LED屏的调试过程中，首先要进行供电检测。
检查电源连接是否正常，并通过专用电表等工具检测供电电压是否稳定。
2. 显示效果调整LED屏安装完成后，需要进行显示效果的调整。
通过调整亮度、色彩等参数，确保显示效果清晰、鲜艳。
3. 环境适应性测试在户外环境下，LED屏需要适应各种天气条件。
户外大屏方案
户外大屏方案摘要：户外大屏方案是一种用于户外场所展示内容的解决方案，可以提供高清、高亮度的图像和视频显示效果。
本文将从硬件选型、安装布置、节能环保等方面介绍户外大屏方案的设计和应用。
1. 引言户外大屏方案是为了满足户外场所对于信息展示的需求而设计的一种解决方案。
比如广场、体育场馆、商业街等公共场所，都需要一个能够吸引人们注意力的大屏幕来展示信息，提升宣传效果。
2. 硬件选型在选择户外大屏方案的硬件时，需要考虑以下几点因素：- 显示屏幕：户外大屏一般采用LED显示屏，具有高亮度、防护等特点。
在选购时需要考虑显示屏的亮度、像素密度和耐用性等因素。
- 控制系统：户外大屏需要一个稳定可靠的控制系统，用于控制显示内容、调整亮度等。
常见的控制系统有PC机、服务器、云平台等。
- 防护措施：户外大屏需要具备防水、防尘、防雷等功能，避免因恶劣天气或突发情况导致损坏。
- 电源供应：户外大屏需要稳定可靠的电源供应，一般采用交流电和直流电相结合的方式。
3. 安装布置户外大屏的安装布置对于展示效果有着重要影响。
以下是几点需要注意的事项：- 安装位置：户外大屏应选择人流量较大的地方，方便人们注意到，并将信息有效传达。
- 视角：为了使观众能够从不同的角度观看大屏，应选择安装角度合适的位置。
- 灯光环境：户外大屏应避免阳光直射，以免影响观看效果。
同时，根据场地灯光状况调整大屏亮度。
4. 节能环保户外大屏方案也需要考虑节能环保因素：- 选择节能显示屏：在硬件选型时，可以选择节能型的LED显示屏，降低能源消耗。
- 时间控制：根据不同时间段的人流量和实际需要，合理控制大屏的开机时间，减少能源的浪费。
- 电源管理：使用高效的电源管理设备，减少能源的损耗。
5. 应用案例户外大屏方案在各个领域都有广泛应用，以下是几个典型的应用案例：- 广场舞大屏：在公园广场等地方设置大屏幕，展示广场舞舞蹈教学、广场活动预告等内容，吸引周围居民参与。
- 商业广告大屏：在商业街、购物中心等地方设置大屏幕，展示商家广告、促销信息等，吸引顾客进店购买。
户外LED显示屏方案

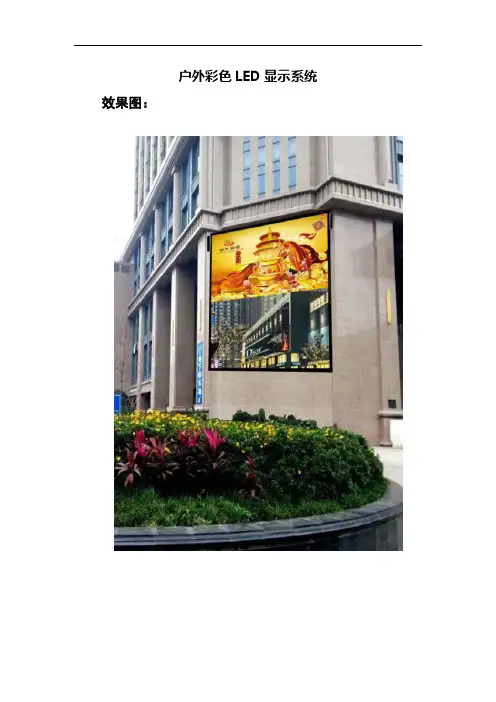

户外彩色LED显示系统效果图：技术方案一、显示系统组成户外彩色LED显示屏项目包含LED屏幕、控制系统、光纤收发器（通讯距离超过80米需要使用）、图像拼接处理器、控制电脑、高分显卡、DVI分配器、空调、功放、音柱、放大器、电源时序器、扬声器、音量开关、信号线、电源线、配电箱、机柜、防雷系统和安装结构及装饰部分。
二、系统图三、显示系统工作方式该项目彩色屏幕主要用于播放宣传视频、图像、文字信息、PPT文档等内容，根据使用需求该屏幕采用联机工作方式；LED显示屏与信号源完全同步显示。
四、LED屏幕1、系统方案LED屏幕采用：户外全彩屏P6 ，屏幕显示尺寸:9600mm×13440mm；屏幕整体尺寸:10000mm×14000mm（高）(屏幕整体尺寸要求接近10*14米)；显示分辨率：1620×2268（行）；像素中心距：；面罩：独特面罩设计、颜色深黑、对比度高；发光管：模组采用表贴LED灯，产品成熟可靠；驱动方式：恒流驱动；扫描方式：1/6扫描；白平衡亮度：≥6500cd/㎡；箱体结构：防水箱体、灰色喷塑、智能散热、防水；14行×10列共140台单元箱体拼接而成；配套设备:同步全彩LED发送卡、同步全彩LED接收板、光纤收发器（通讯距离超过80米需要使用）、图像处理器、控制电脑、空调、室外音柱、定压功放、前置放大器、电源时序器、扬声器、音量开关、编辑管理软件、配电箱、防雷系统、支撑结构套及屏幕四周、背面装饰(所有设备数量根据具体品牌进行配置)。
2、LED屏幕技术参数3、显示系统主要性能显示系统的设计制造质量可靠技术先进成熟，符合行业规范和技术发展潮流。
系统采用VGA同步技术，大屏内容与CRT、视频同步显示。
可显示中、英文文字、图形、动画、视频图像。
输入工具计算机键盘、鼠标、扫描仪等及视频直接接通。
系统的视、音频接口和对视、音频内部处理满足专业电视广播规范，显示屏能够结合广播电视信号的特点，对电视播出信号提供逼真、完整、高质量的LED 显示。
户外LED显示屏技术方案
临潼市政府户外全彩LED显示屏技术方案陕西挚诚科技工程科技发展有限公司二O一三年十二月目录前言 (2)1 设计说明 (3)1.1 LED显示屏的特点 (3)1.2 注意事项 (3)2系统硬件组成及功能 (4)2.1 LED显示屏系统简介 (4)2.2 各种显示器件性能比较 (5)2.3LED显示屏技术特点 (5)2.4显示屏各项技术参数 (6)2.5显示屏系统设计 (7)2.6控制系统介绍 (8)2.6.1功能 (9)2.6.2 性能参数表： (9)3 系统软件组成及功能 (10)3.1系统软件组成 (10)3.3.1显示系统 (11)3.3.2控制系统 (11)3.3.3编辑系统 (11)3.4系统软件功能 (12)3.4.1软件功能综述： (12)3.4.2控制软件介绍 (13)前言户外LED电子屏媒体是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。
该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED屏，陆续取消帆布广告、灯箱广告审批。
户外LED屏是帆布广告、灯箱广告的理想替代产品。
LED电子屏媒体分为图文显示媒体和视频显示媒体，均由LED矩阵块组成。
图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
LED电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
1 设计说明1.1 LED显示屏的特点LED显示屏自出现一来一直是以节能、环保而被重视，LED本就是节能的代名词。
室外led显示屏设计方案.doc
室外led显示屏设计方案.doc室外 LED 显示屏设计方案一、项目概述随着科技的不断发展，LED 显示屏在户外广告、信息发布、舞台背景等领域得到了广泛的应用。
本次设计方案旨在为客户提供一套高质量、高性能的室外LED 显示屏系统，满足其在户外环境下清晰、稳定、持久地展示图像和信息的需求。
二、设计目标1、提供高清晰度的图像和视频显示效果，确保在不同的光线条件下都能清晰可见。
2、具备良好的稳定性和可靠性，能够适应各种恶劣的户外环境，如高温、低温、潮湿、灰尘等。
3、支持多种信号输入方式，方便与各种设备进行连接和数据传输。
4、具备节能、环保的特点，降低运行成本和对环境的影响。
5、易于维护和管理，减少后期的维护工作量和成本。
三、显示屏选型1、像素间距根据观看距离和显示内容的要求，选择合适的像素间距。
一般来说，对于远距离观看的大型显示屏，像素间距可以选择较大的值，如 P10或 P16；对于近距离观看或需要显示精细图像的显示屏，像素间距应选择较小的值，如 P4 或 P5。
2、显示屏类型目前常见的室外 LED 显示屏类型有直插式和表贴式。
直插式显示屏具有亮度高、防水性能好等优点，但像素密度相对较低；表贴式显示屏则具有像素密度高、色彩均匀性好等优点，但防水性能相对较弱。
根据具体的应用场景和需求，选择合适的显示屏类型。
3、亮度室外环境的光线较强，为了保证显示屏的显示效果，亮度应达到5000cd/m²以上。
同时，显示屏应具备自动亮度调节功能，根据环境光线的变化自动调整亮度，以达到节能和保护眼睛的目的。
4、防护等级由于显示屏安装在户外，需要具备良好的防护性能，防护等级应达到 IP65 以上，能够有效防止雨水、灰尘等进入显示屏内部，保证显示屏的正常运行。
四、控制系统1、发送卡发送卡负责将输入的图像和视频信号进行处理和编码，并通过网线或光纤传输给接收卡。
发送卡应具备高分辨率支持、高刷新率、低延迟等特点，以保证图像和视频的流畅显示。
P10户外全彩LED显示屏详细参数以及设计和施工方案
P10户外全彩色L E D显示屏设计方案设计单位：河南顺兴丰烁电子技术有限公司电 话：网址：目录目录一、显示屏规格尺寸二、显示屏配置三、显示屏主要器件型号及功能四、主要技术参数五、综述一 硬件组成二 环境适应性要求三 系统总体设计四 系统功能六、视频播出方式七、计算机播出方式五 系统软件基本功能 基本操作 基本方式 基本特点六 防护设计防酸雨、防水、防潮、防腐、防尘 避雷 八、系统组成及原理一 主控系统二 视频处理和控制单元三 通信模块四 数据分配和扫描单元五 显示屏体 九、关键技术一 多媒体控制技术二 视频处理技术 十、发光管配置方案 十一、可视距离技术方案一、显示屏规格尺寸规格：室外全彩 像素多媒体 电子显示屏二、显示屏配置、室外全彩显示屏体一块。
、全彩屏多媒体控制系统一套。
、计算机。
、配电箱。
、音响系统一套。
、有线电视系统。
、非线编设备 选配 。
、字幕机 选配 。
、摄像机 选配 。
、显示屏操作专用监控 选配 。
、硬盘播放机 选配、基建装修及钢结构一项。
三、显示屏主要器件型号及功能四、主要技术参数室外全彩 像素多媒体 电子显示屏主要技术参数表：五、综述本项目为室外 显示屏系统，可视范围在 米（最佳视距 米），具有防尘、防腐蚀、防霉变、防潮、防雨水、耐高温、防工频干扰、防震、阻燃、防电磁干扰、防静电、防雷击、防撞击具有过流、短路、断路、过压、欠压等防护措施功能。
发光材料采用仕兰明星芯片，四周采用铝塑板装修。
其基本组成如下：一 硬件组成显示屏体控制系统计算机音频播放设备及辅件显示软件配电箱、散热设备和辅件钢结构、边框二 环境适应性要求显示屏内部电路器件均作“三防（防尘、防潮、防腐）”处理；钢结构外防锈漆。
昆虫及霉菌在显示屏内不能生存显示屏钢结构及边框装饰为防水结构设计按照 度抗震或 级风力的设防烈度进行结构设计三 系统总体设计系统设计满足以下要求：显示系统的设计制造质量可靠技术先进屏幕图象分辨率和清晰度高，屏幕画面清晰不闪烁图象色彩柔和逼真、灰度丰富、层次感和立体感强显示屏亮度均匀具有良好的色平衡，图象空间色彩自然声音满足本系统现场播放立体声音响的要求系统工作稳定可靠，抗干扰能力强，屏体寿命长，能连续工作 小时以上 显示模组安装，维修方便成熟的显示系统软件，操作简单显示系统满足防潮、防腐蚀、防风沙、耐高温、防静电、防雨、防火等要求，并进行相应的防护处理。
户外广告LED显示屏解决方案
户外广告LED显示屏解决方案方案目录：方案描述功能优势产品特点系统方案应用场所应用案例一、户外广告LED显示屏描述如今，我们走在城市街道上，随处可见LED显示屏及LED字幕机上播映的媒体广告新闻等视频内容。
广告LED显示屏正作为一种新式的媒体宣扬手法成为广告传媒业的一支新力量。
广告媒体商也逐步了解和认可了LED显示屏这个新式广告宣扬手法，其能够完成新闻信息产物跨媒体、多格局传达，给数字年代读者更多样化的信息体验。
在广告媒体商的正视和LED显示屏本身优势共存的情况下，LED显示屏媒体广告在广告传媒业已经越来越重要。
广告led显示屏高清晰、高亮度、色彩鲜艳、主体鲜明、设计新颖、具有形象生动、简单明快、可完成图文声像同步播映等特点。
广告形象突出，容易吸引行人的注意力，并且容易记忆。
此外，LED显示屏广告多是不经意间给受众以视觉刺激；并且LED显示屏广告一般发布的期限较长，对于区域性能造成印象的累积效果。
早前时长60秒的中国国家形象片《中国国家形象片--人物篇》在纽约时代广场播放引起了多方媒体关注，达到巨大的宣传效果。
二、户外广告LED显示屏功能优势1、在单个或多个商业中心、人流量大的区域，建造户外全彩LED 显示屏，组成覆盖全城甚至全国的户外大屏联播网。
2、大屏，强烈的视觉冲击，超清的图面，巨大的震憾力。
无不张显着强大的广告魅力！利于品牌形象的塑造和传播。
众多LED显示屏都是当地的地标，其本身就是一个很好的广告。
3、繁华街道，小区等建造高清中小型LED全彩显示屏或信息屏，组成一个媒体发布网络，其传播效应更震撼、更具强制性。
4、小屏，传播渗透力强、网络化覆盖面广、直达消费终端，投资低见效快，宣传效果好。
5、自制节目、即时播放、内容丰富；不仅仅有广告，还有节目，包括专题、专栏、综艺、动画、广播剧、电视剧，节目间隙插播广告。
三、户外广告LED显示屏特点★商业LED广告屏具有感光控制系统，根据室外环境亮度的变化自动调节显示屏亮度，节能环保，大大减少了您的运行成本；又可使观众更容易接受；★联诚发产品推出有一套低功解决方案，可使显示屏运行时比原来节能1/3，进一步大大减少了您的运行成本；★具有高刷新率和高灰度，使LED显示屏的画面更加逼真，满足商业用的高视觉品质的要求；★具有亮度，颜色逐点校正功能，使LED显示屏的画面更加丰富，满足商业用的高视觉品质的要求；★广告LED显示屏上的广告内容可随时更换，全天候为不同的客户展示不同的广告；★具有双网线热备份功能，两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替，确保显示屏正常工作；★采用高效的光纤传输系统，有效减少了传输距离较远而造成信号延迟现象，保证了画面播放一致性；★所有的显示信息均可采用远程网络化控制，只需用鼠标点击操作即可轻松更换画面信息，从而实现城市和地区的广告展示网络集群化；★支持网络控制功能，使您能够在一个地方控制几个城市的显示屏，随时改变你要播放的内容；★配合我们配备的多功能卡，可实现用软件定时或者手动随时开关，实现无人值守功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页
关于**市沿江旅游带 设立大型全彩L E D 显示屏 方 案 （修改稿）
第 2 页
设立意义 一个城市的信息畅通与媒介传播途径的多元化是体现城市进步的一个主要象征，**作为中国最美的城市，在旅游热点地段还没有大型的动态传播窗口，作为五点一线的龙头城市，作为全国最大的边境城市，应该尽快填补这一空白。大型户外LED广告屏屏幕在功能具有色彩艳丽、文字、视频图像显示功能，而且可以实现单画面全屏显示，多屏同步显示和多画面分屏显示。画面巨大，变化效果丰富，视觉吸引力强，在播出广告的同时，无偿播出政府公告、宣传片、天气预报、公益广告等，展示城市在人文、科技、环保、建设等方面所取得的变化和发展。也是政府面向民众的宣传途径之一。
**市旅游资源丰富，集江、河、湖、海、山、岛、林、泉于一身，现有宣传手段基本是静态平面方式，传播范围小，效果不直观，全彩LED显示屏具有连续动态伴音播放、信息更换迅速，短片制作多样化，能够达到全方位宣传效果。
**市沿江旅游带位于鸭绿江畔，毗邻著名的**景区，人流车流络绎不绝。但现有的户外广告均为传统贴纸喷绘形式，缺点是更换周期长，形式单一、外观污损等，对城市的形象造成负面影响。
第 3 页
LED全彩显示屏在消除上述不利因素的同时，把动态的、色彩艳丽、赏心悦目的画面呈现众人面前，视觉冲击力强、播出形式、内容多样化。是现代传媒最佳的选择。
LED全彩显示屏是从上世纪90年代发展起来的，随着半导体技术和电子技术的飞速发展得以逐步成熟。早期的LED显示屏存在视角小、亮度低且不均匀、清晰度低、质量不稳定等问题。
现代LED显示屏技术正在向宽视角、高亮度、高清晰度、高画质、高可靠性等高性能方向发展。体育场馆是LED广告显示屏最早开始应用的场所之一，如今现代化的体育场馆彩色LED广告显示屏以及记分牌已经成为必备的设备。在2008年北京奥运会上，LED显示屏的应用就得以充分体现。除了每个场馆均配备了大型LED显示屏和记分牌，开幕式上出现的神奇巨幅画轴也是LED显示屏的创新应用。近年来室内外LED广告显示屏异军突起，世界各大城市广场、重要车站、交通要道都在建立广告信息大彩屏，给城市带来了一道亮丽的风景。
第 4 页
应用领域 LED显示屏还被广泛应用于交通枢纽、股票证券交易所、大型文艺演出、商展等大型公共场所；此外建筑灯光装饰与LED显示技术的相互渗透，正在使城市的夜景变得越来越绚丽多彩。现代彩色LED显示屏是集光电技术、计算机技术、数字处理技术等多种技术为一体的高科技产品。它采用由高质量红、绿、蓝三基色半导体发光器件(LED)组成彩色发光像素管，由专用大规模和超大规模集成电路组成显示电路，把全彩色电视信号和计算机信号通过数字处理，在几平方米至上千平方米的超大型显示屏上实现显示彩色图像和文字信息的大型显示系统设备。它既是一个巨型彩色电视，又是一个大型彩色计算机终端，加上配置的音响使之成为一个功能强大的多媒体信息传播工具。
巨幅的彩色画面能使成千上万人同时观看，有着极大的渲染力。这些特点使LED广告显示屏跻身于电视、报纸杂志、广播和互联网等主要传播媒体之列，在当今日新月异的信息技术发展时代，起着越来越显著的作用。
众所周知，LED大屏最大的优势就是其对受众的震撼力，如果作为一些活动的发布平台，可以充分吸引受众的眼球。在这里我们看到一些媒体做了积极尝试，例如MCG高越传媒助力2007中华慈善奖评选活动、七维
第 5 页
传媒协办2008新娱乐慈善群星会等。媒体主对其LED大屏的宣传价值进行了有效的开发，并没有试图去证明自己是最好的媒体，而是作为整合营销的一部分去实现其价值。
矗立在闹市区十字街口的电子广告屏。发展中的城市很需要这种现代化的设施。对于新生事物大家都有一个接受的过程，国家城市管理局相关负责人也表示，LED电子大屏幕有美化市容市貌、提升城市品位的作用。同时他还明确指出，今后城市的广告牌也将全部采用LED电子屏幕，而不再选择贴纸式广告牌。这是学习上海黄浦江、广州珠江管理的先进经验，也是城市现代化进程的一项措施。
第 6 页
设计依据 1.结构设计原则 2.亮度与配色依据 3.可靠性设计原则 4.安全性设计原则 5.易管理及可操作性设计原则 二、屏体安装方式 墙挂式：即显示幕背靠墙面，并固定在墙面上。此方式为常见方式，而且较易实现。 坐立式：即显示幕坐立在平台上。此方式最易实现，在条件许可的场合应优先采用这种安装方式。
第 7 页
镶嵌式：即显示幕镶嵌在一个墙框内。此方式不多见，如果墙面凹陷深度不够，须考虑其维护性。 侧挂式：即显示幕两侧受力，侧挂在两建筑物或立柱之间。此方式常用于空旷场地的屏体悬挂，两立柱依据屏体的悬挂要求搭建。
三、结构设计 1、材料选择 采用角钢作为屏体框架的主要材料，进行防腐、耐火处理。 2、箱体结构 采用大箱体结构，箱体材料进行打磨、镀锌、喷塑处理、具有防水/耐腐蚀功能。箱体具有厚度薄、重量轻、强度高， 采用定位柱技术保证安装精度等特点。
3、框架结构
第 8 页
由于采用标准的箱体结构，使得屏体框架结构简单，定位精度及屏体的安装工艺容易控制，保证了整屏的平整度。
4、联接结构 采用焊接和连接件并用的联接方式，简单易行，可以确保联接强度，同时提高屏体的安装效率。 四、系统防护功能设计 1、安全配电系统 a.上电系统 b.防静电设计 c.防雷设计 2、屏体结构安全设计 a.防风设计 b.防震设计 c.防水设计 d.防潮/防结露设计 e.防尘设计 f.防氧化/防腐蚀设计
第 9 页
3、温度控制系统设计 A.屏体的散热系统及防高温设计 a.优良的驱动器选择 b.完善的工艺设计 c.完备的系统防护设备 d.先进的系统防护技术：即“动态散热”技术，密封式对流散热，空调冷却式内部对流散热
B.屏体的防低温设计
第 10 页
☆ 安装方案一 拟在滨江东路一侧设立LED全彩显示屏 形 式：全彩与单色结合 （全彩图像显示 单色文字显示） 外形尺寸：长18米 高11米 （全彩部分长16米高9米） 像 素：P16 画面比例：全彩部分16:9 外形面积：198平方米 （全彩144平方米 单色24平方米） 安装方式：钢结构焊接 防护等级：防水防尘：IP65 防风：瞬间8级 防雷
第 11 页
安装位置航拍俯瞰图
第 12 页
安装位置实景效果图 （安装固定方式视现场地质条件亦可能为双立柱形式，下方需設立2X2米设备间）
第 13 页
本案说明： 本方案显示屏安装位置毗邻**市江畔交通主干道，是**江旅游热点北段，周围有中级法院，学校，居民小区。安装位置的选定是本着显示屏视角良好的同时不影响周边居民为宗旨，因此本案显示屏设计为双面夹角形式，安装位置选定居民楼空档位置，尽量减少对周边居民的视线遮挡。 功能涵盖我方广告播出，玫瑰演艺广场活动直播，日历，报时，天气预报，公益广告等。 LED显示的亮度很高，采用夹角设计完全消除了对居民楼以及周边单位夜间光污染问题。 播放伴音扩音音柱采用定向音柱，达到播放伴音清晰的同时居民楼位置噪声等级不超标的标准。
第 14 页
☆ 安装方案二 拟在玫瑰广场附近一侧设立LED全彩显示屏 形 式：全彩与单色结合 （全彩图像显示 单色文字显示） 外形尺寸：长18米 高11米 （全彩部分长16米高9米） 像 素：P16 画面比例：全彩部分16:9 外形面积：198平方米 （全彩144平方米 单色24平方米） 安装方式：钢结构焊接 防护等级：防水防尘：IP65 防风：瞬间8级 防雷
第 15 页
安装位置航拍俯瞰图
第 16 页
安装位置实景效果图 （安装固定方式视现场地质条件亦可能为双立柱形式，下方需設立2X2米设备间）
第 17 页
本案说明： 本方案显示屏安装在**市旅游热点中心位置，位于**江公园与六纬路交汇口，从旅游标志断桥即可看到，功能涵盖我方广告播出，江畔大型活动现场直播，日历，报时，天气预报，公益广告，旅游宣传片演示等。 本显示屏的设立可为**旅游带增添一项功能多样的亮点。 播放伴音扩音音柱采用定向音柱，达到播放伴音清晰的同时居民楼位置噪声等级不超标的标准。
第 18 页
另：鸽子广场设计方案（应旅游局要求） 本案说明： 据旅游局负责人介绍鸽子广场原有廊架造型拟拆除，在两侧对称位置建立游客中心与接待设施，设计在新建设施顶部安装全彩显示屏与单色数字显示屏各一块。功能涵盖：我方广告播出，景区视频短片播放、天气预报、各景区客流、餐饮、住宿、交通实时通报等。
第 19 页
拟安装位置航拍俯瞰图
第 20 页
安装位置实景效果图 （显示屏面积待定）
第 21 页
☆ 双立柱安装效果图
第 22 页
显示方式 显示面积 成本投入 播出时段 运行成本 收益 全彩动态 播 出 长16米X高9 米 总计144平米 彩屏113万 钢结构30万 按50条计算15分钟一循环每天播出8小时共计32个循环 8小时耗电1400KW 月耗电费支出41472元 月收益 约50万
单色文字滚动播出 长14米X高2米 总计24平米 屏幕9.6万 钢结构与上一体 24小时滚动播出， 中间插播日历、报时、 天气预报、公益广告等 24小时耗电172KW 月耗电费 支出5160元 月收益 约2万
立柱平 面广告 4X4米X3块X3面 总计9块16平米 广告位 喷绘成本暂不计 泛光照明600WX6盏约2400元钢结构与上一体 长时间悬挂 （期限1年） 按四季平均照明时常下午5点至早上5点月耗电费 1296元 月收益 约1万
背面喷绘广 告 位 长18米X高11 米 总计198平米 喷绘成本暂不计 泛光照明600WX8盏约4800元钢结构与上一体 长时间悬挂 （期限1年） 按四季平均照明时常下午5点至早上5点月耗电费 1728元 月收益 约2万
电气部分 电缆三相五线制，380V转220V，￠70MM铜芯线 按200米计算每米200元计40000元 配电柜6000元 播出电脑4000元 配线1000元 。。。。。。。。。。。 总投资160万 ☆其中钢结构约30万 ☆屏幕及附属设备设施约142万 月收益 约55万 ☆月能耗支出50000元☆人员支出未计 注：电费支出按满负荷亮度计算，30%浮动 先期投入 LED生产厂家50%约70万元 尾款6个月付清;钢结构30万总计100万元
☆钢结构30万为预埋件、构件材料、安装费用总和 (最终价格视正规图纸决定) ☆ 电费支出计算标准是按每KW∕h人民币一元计算（按波峰波谷计算应为人民币0.8元） ☆ 另有屏幕安装费约为屏幕造价1%左右费用,此费用可与厂家协商.
月支出 支付旅游局20万 电费5万元 税费7% 约4万 人员开支4000元 总计30万 ★ 增值项 背面喷绘部分可更改为三面反转广告牌，预算需增加约18万 年收益约50万（此项投入未在160万之内） 投资回收期 总投资160万 月纯收益约25万 预计资金回收期为7个月（背面反转广告未计） 注：丹东市现只有一块大型显示屏，如果我方在热点地段再设立2块就完全占领丹东市场，以上数字均按保守计算，丹东我方人力资源广泛，开发商、银行、4S店、餐饮行业、宾馆、东港海产品企业等行业均可成为我方客户，只要运作的当投入回收期7个月没有问题！显示屏运行寿命为6年， 2年后每年维护费用约5万
