管理沟槽底部的开挖宽度

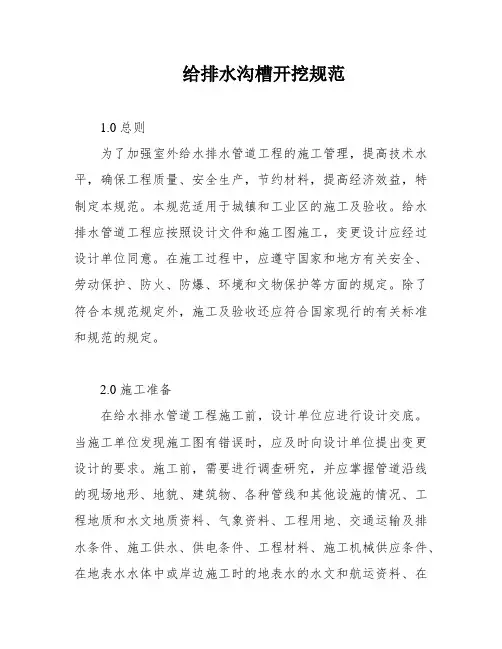

给排水沟槽开挖规范
给排水沟槽开挖规范1.0 总则为了加强室外给水排水管道工程的施工管理，提高技术水平，确保工程质量、安全生产，节约材料，提高经济效益，特制定本规范。
本规范适用于城镇和工业区的施工及验收。
给水排水管道工程应按照设计文件和施工图施工，变更设计应经过设计单位同意。
在施工过程中，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
除了符合本规范规定外，施工及验收还应符合国家现行的有关标准和规范的规定。
2.0 施工准备在给水排水管道工程施工前，设计单位应进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
施工前，需要进行调查研究，并应掌握管道沿线的现场地形、地貌、建筑物、各种管线和其他设施的情况、工程地质和水文地质资料、气象资料、工程用地、交通运输及排水条件、施工供水、供电条件、工程材料、施工机械供应条件、在地表水水体中或岸边施工时的地表水的水文和航运资料、在寒冷地区施工时的地表水的冻结及流冰的资料，以及结合工程特点和现场条件的其他情况和资料。
施工前还应编制施工组织设计，包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，还应分别编制施工设计。
施工测量应符合规定，施工前，建设单位应组织有关单位向施工单位进行现场交桩。
临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200m不宜少于1个。
临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核。
2.0.4.4 在开工前，已建立与本工程相连的管道、构筑物等应进行平面位置和高程的校测。
2.0.4.5 施工测量的允许偏差应符合表2.0.5的规定。
表2.0.5 施工测量允许偏差项目水准测量高程闭合差平地(mm) 山地(mm) 导线测量方位角闭合差导线测量相对闭合差直接丈量测距两次较差允许偏差 (")1/3000 1/5000 注：1.L为水准测量闭合路线的长度(km)；2.n为水准或导线测量的测站数。

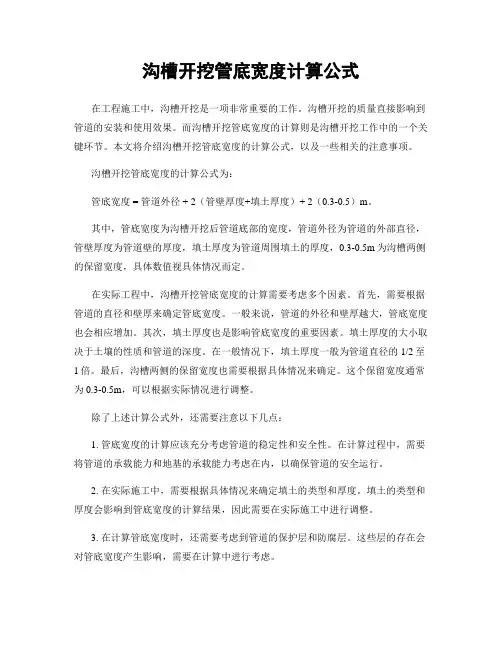

沟槽开挖管底宽度计算公式
沟槽开挖管底宽度计算公式在工程施工中，沟槽开挖是一项非常重要的工作。
沟槽开挖的质量直接影响到管道的安装和使用效果。
而沟槽开挖管底宽度的计算则是沟槽开挖工作中的一个关键环节。
本文将介绍沟槽开挖管底宽度的计算公式，以及一些相关的注意事项。
沟槽开挖管底宽度的计算公式为：管底宽度 = 管道外径 + 2（管壁厚度+填土厚度）+ 2（0.3-0.5）m。
其中，管底宽度为沟槽开挖后管道底部的宽度，管道外径为管道的外部直径，管壁厚度为管道壁的厚度，填土厚度为管道周围填土的厚度，0.3-0.5m为沟槽两侧的保留宽度，具体数值视具体情况而定。
在实际工程中，沟槽开挖管底宽度的计算需要考虑多个因素。
首先，需要根据管道的直径和壁厚来确定管底宽度。
一般来说，管道的外径和壁厚越大，管底宽度也会相应增加。
其次，填土厚度也是影响管底宽度的重要因素。
填土厚度的大小取决于土壤的性质和管道的深度。
在一般情况下，填土厚度一般为管道直径的1/2至1倍。
最后，沟槽两侧的保留宽度也需要根据具体情况来确定。
这个保留宽度通常为0.3-0.5m，可以根据实际情况进行调整。
除了上述计算公式外，还需要注意以下几点：1. 管底宽度的计算应该充分考虑管道的稳定性和安全性。
在计算过程中，需要将管道的承载能力和地基的承载能力考虑在内，以确保管道的安全运行。
2. 在实际施工中，需要根据具体情况来确定填土的类型和厚度。
填土的类型和厚度会影响到管底宽度的计算结果，因此需要在实际施工中进行调整。
3. 在计算管底宽度时，还需要考虑到管道的保护层和防腐层。
这些层的存在会对管底宽度产生影响，需要在计算中进行考虑。
总之，沟槽开挖管底宽度的计算是一项复杂的工作，需要充分考虑多个因素。
在实际工程中，需要根据具体情况来确定管底宽度，以确保管道的安全运行。
希望本文介绍的计算公式和注意事项能够对工程施工人员有所帮助。
沟槽底部开挖宽度计算公式
沟槽底部开挖宽度计算公式
沟槽底部开挖宽度的计算公式可以根据沟槽的设计要求和土壤的特性来确定。
以下是一种常用的计算公式，可以作为参考：
沟槽底部开挖宽度 = 沟槽顶部宽度 + 2 ×（沟壁与土壤的摩擦角×沟壁高度）
其中，沟槽顶部宽度是根据工程要求和设计标准确定的，通常根据需要放置管道或设备的宽度来确定。
沟壁与土壤的摩擦角是根据土壤的特性来确定的，可以通过土壤摩擦角试验或经验值来获取。
不同类型的土壤有不同的摩擦角值，例如黏土的摩擦角一般在20°左右，砂土的摩擦角一般在30°左右。
沟壁高度是根据沟槽的设计要求和土壤的稳定性来确定的。
通常情况下，沟壁的高度应该足够满足土壤的稳定性要求，并防止土壤坍塌的发生。
需要注意的是，这只是一种常用的计算公式，实际的沟槽底部开挖宽度还需要根据具体的工程情况和土壤特性进行综合考虑。
在进行具体的设计计算时，还需要考虑其他因素，如沟槽的深度、土壤的坚硬程度、水位等等。
因此，在实际应用中，最好咨询专业的土木工程师或
相关专家来进行准确的计算和设计。

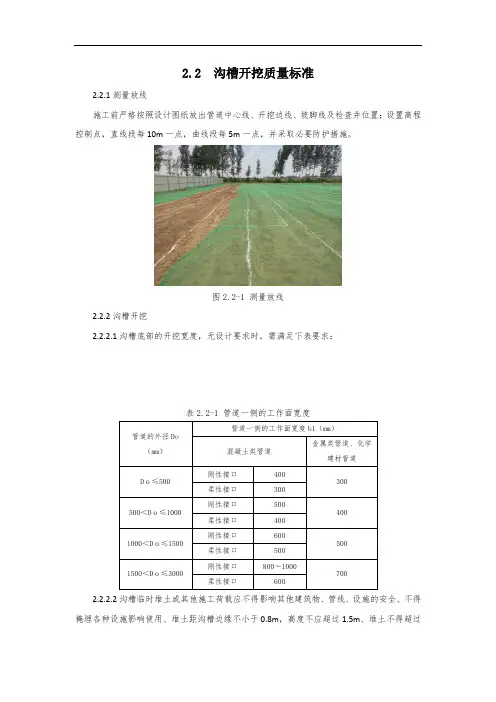

沟槽开挖质量标准
2.2 沟槽开挖质量标准2.2.1测量放线施工前严格按照设计图纸放出管道中心线、开挖边线、坡脚线及检查井位置；设置高程控制点，直线段每10m一点，曲线段每5m一点，并采取必要防护措施。
图2.2-1 测量放线2.2.2沟槽开挖2.2.2.1沟槽底部的开挖宽度，无设计要求时，需满足下表要求：表2.2-1 管道一侧的工作面宽度2.2.2.2沟槽临时堆土或其他施工荷载应不得影响其他建筑物、管线、设施的安全、不得掩埋各种设施影响使用、堆土距沟槽边缘不小于0.8m，高度不应超过1.5m、堆土不得超过设计堆置高度。
2.2.2.3开槽施工沟槽每侧临时堆土或施加其他荷载时，堆土距沟槽边缘不小于0.8米，且高度不应超过1.5米。
沟槽开挖断面应符合施工组织设计（方案）的要求。
沟槽挖深较大时，应确定分层开挖深度，机械开挖时槽底预留200-300mm土层由人工开挖至设计高程，整平。
槽底局部超挖或发生扰动时，超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度。
2.2.2.4如果雨（污水、渠）管底设计高程高于原开挖面或管顶高程高于沟槽深度，需要按反挖工艺施工，至少回填至管顶以上50cm方可进行开挖施工，即先回填再开挖。
图2.2-2 沟槽分层开挖图2.2-3 沟槽不分层开挖图2.2-4 机械开挖至槽底约200-300mm 后由人工清槽2.2.3成槽要求2.2.3.1大断面深沟槽开挖时，需编制专项施工方案；2.2.3.2成槽要平顺，底部高程、槽宽及放坡均满足设计及规范要求；2.2.3.3成槽底部不得有软基或积水，底面要平整、坚实，地基承载力不应低于设计及规范要求，当地基承载力不能满足要求时，应进行地基处理；2.2.3.4成槽后五大责任主体单位联合验槽。
图2.2-5 沟槽开挖至设计标高后验槽图2.2-6 沟槽地基承载力检测2.3 管道基础沟槽验收合格后，按设计图纸及规范要求进行管道基础施工。
若管道基础为原状土地基时，超挖地基按沟槽开挖相关要求处理。
管道施工相关技术标准
管道施工相关技术标准一、管沟开挖：1、一般规定，当在地面连接时，开沟宽度为D+0.3，当在沟内安装或开沟回填有困难，不能满足回填土密实度要求时，开沟宽度为D+0.5，且总宽度不小于0.7米。
管道沟槽底部的开挖宽度为600mm左右，深度为900mm左右，一般至少保证管道管顶以上700mm覆土埋深，保证管道埋设的最小管顶覆土厚度在永久性冻土或季节性冻土地层冰冻线以下。
以及保证外部荷载的要求。
2、挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工；3、人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。
4、沟槽的开挖质量应符合下列规定：（1）、不扰动天然地基或地基处理符合设计要求；（2）、槽壁平整，边坡坡度符合施工设计的规定；（3）、沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；（4）、槽底平整，不应有石块等坚硬物。
5、开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。
6、开挖时，如遇到石方，管沟允许超挖至设计标高下200mm，用中砂填平。
因离居民住宅区较近，采用液压锤及风镐施工，保证施工安全。
二、材料进场及质量验收：1、PE管：（1）、材料质量符合设计要求、公司有关规定，符合GB/T13663-2000国家标准，管道材料等进场必须有专人检查验收，应检查有无产品出厂合格证，并索要出厂检验报告；进行外观及几何尺寸检查，检查管子内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等；检查长度，定尺管的长度应均匀一致，注意检查管口端面是否与管子的轴线垂直，是否存在气孔，若有气孔则管材不合格；检查不圆度，大于5%为不合格。
检查管径及壁厚是否符合标准要求；必要时应进行全面测试。
（2）、管材、管件的运输、搬运与保管：应用非金属绳捆扎和吊装；不得抛摔和受剧烈撞击，也不得拖拽；得曝晒，雨淋，也不得与油类、酸、碱盐，活性剂等化学物质接触；管材、管件应存放在通风良好，温度不超过40℃的库房内，在施工现场临时堆放时，应有遮盖物；产品从生产到使用之间的存放期不应超过1年，发料时要坚持“先进先出”的原则。
污水管道设计时沟槽底部的开挖宽度如何确定
250-350 0.80 1.00 0.90
400-450 1.00 1.30 1.10
500-650 1.30 1.50 1.40
700-800 1.60 1.80
900-1000 1.80 2.00
1100-1200 2.00 2.30
1300-1400 2.20 2.60
污水管道设计时沟槽底部的开挖பைடு நூலகம்度如何确定
挖管道沟槽按图示中心线长度计算，沟底宽度设计有规定的，按设计规定尺寸计算，设计无规定的，可按以下规定计算：管道地沟沟底宽度计算（单位：m）
管径（mm）1、铸铁管、钢管、塑料管、玻璃钢管2、砼、钢筋砼、预应力砼管3、陶土管
50-70 0.60 0.80 0.70
7、沟槽、基坑深度，按图示沟槽、基坑底面至室外地坪深度计算；管道地沟按图示沟底至室外地坪深度计算。
8、设计标高与自然标高差所产生的挖、填土应另行计算。
规范GB50268， DN300
1、 底口宽度为 800
2、上口宽度=底口宽度+2*边坡率*深度
3、工作面=【（底口宽度+上口宽度）*深度】/2
4、土方量=工作面*长度
注：⑴按上表计算管道沟土方工程量时，各种井类及管道(不含铸铁给排水管)接口等处需加宽而增加的土方量不另计算，底面积大于20m2的井类，其增加工程量并入管道沟土方内计算。
⑵铺设铸铁给排水管道时其接口等处土方增加量,可按铸铁给排水管道地沟土方总量的2.5%计算。
⑶计算管道沟土方工程量时不扣除各种井类所占长度。
注：工作面可以取平均值来略算。
给水管道沟槽开挖宽度标准
给水管道沟槽开挖宽度标准如下：
在墙面没有粉刷前的施工，管子开槽的宽度跟预埋管的直径一致即可，至于深度和毛胚墙面平一致。
如果墙面已经抹平，管子开槽的宽度跟预埋管的直径一致，至于深度跟原毛胚墙面平一致，一般是比墙面凹进个0.5cm～1cm左右最佳。
另外，管道沟底部的开挖宽度应满足下管、回填、夯实及安装操作的要求，一般为管径加两倍工作宽度和支挡厚度。
在接管处开挖操作坑，以利于安装。
管沟的工作面宽度应符合下表的规定。
但管沟底的宽度不应小于200mm。
请注意，在实际操作中，应根据具体的施工环境和要求进行适当调整。
沟槽开挖规定
钱弟：施工前先请监理对道路两侧堆土高度超过0.5米的地方进行测量签证（预算做的堆土高度为0.5米），测量方法：沟槽宽度2.13米+1米（此1米为附在后面的规范规定），堆土高度不得超过1.5米进行测量计算。
对测量的土方留存照片及影像资料，最好测量时放尺子在上面照相。
《给排水沟槽开挖规范》１总则1.0.1 为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规范。
1.0.2 本规范适用于城镇和工业区的室外给水排水管道工程的施工及验收。
1.0.3 给水排水管道工程应按设计文件和施工图施工。
变更设计应经过设计单位同意。
1.0.4 给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。
用于生活饮用水的管道，其材质水得污染水质。
1.0.5 给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。
1.0.6 给水排水管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准、规范的规定。
2 施工准备2.0.1 给水排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
2.0.2 给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：2.0.2.1 现场地形、地貌、建筑物、各种管线和其他设施的情况；2.0.2.2 工程地质和水文地质资料；2.0.2.3 气象资料；2.0.2.4 工程用地、交通运输及排水条件；2.0.2.5 施工供水、供电条件；2.0.2.6 工程材料、施工机械供应条件；2.0.2.7 在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8 结合工程特点和现场条件的其他情况和资料。
2.0.3 给水排水管道工程施工前应编制施工组织设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟槽底部的开挖宽度
应符合设计要求，设计无要求时，可按下式确定：B=DW+2(b1+b2+b3)式中B——管道沟槽底部的开挖宽度，mm；
DW——管外径，mm；
b1——管道一侧的工作面宽度，mm；
b2——有支撑要求时，管道一侧的支撑厚度，可取150~200mm；
b3——现场浇注混凝土或钢筋混凝土管区一侧模板的厚度，mm。
说明：b1——管道一侧的工作面宽度，mm；这个数值很重要，也不确定，现在给出b1的取法及数值，供设计、施工、预算时参考。
1.当管材为金属管、化学建材管道：
（1）DW≤500mm,b1=300mm；
（2）500＜DW≤1000mm,b1=400mm；
(3) 1000＜DW≤1500mm,b1=500mm；
(4) 1500＜DW≤3000mm,b1=700mm。
2.当管材为混凝土类管道：
（1）DW≤500mm,刚性接口，b1=400mm；柔性接口，b1=300mm；
（2）500＜DW≤1000mm,刚性接口，b1=500mm；柔性接口，b1=400mm；
(3) 1000＜DW≤1500mm,刚性接口，b1=600mm；柔性接口，b1=500mm；
(4) 1500＜DW≤3000mm,刚性接口，b1=800~1000mm；柔性接口；b1=600mm。
3.其他
（1）槽底需设排水沟时，b1应适当增宽；（2）管道有现场施工的外防水层时，b1宜取800mm；（3）采用机械回填管道侧面时，b1需满足机械作业的宽度要求。
注：文中符号如DW、b1等，第一个字母后面的均为下标，使用时请注意。
