给排水工程量计算 案例1
给排水-工程量清单
-—-———-——————-————-————-———————— 作者：
——---———-————-—-———--——-—————-—— 日期：
给排水工程招标工程量清单
清单工程量计算表
工程名称：某厂房楼给排水工程
序号
清单项目特征
清单工程量计算过程
单位
清单
工程量
一、市政水表组中点到屋面用水预留(JL—1）
1
个
1
22
刚性楼层套管DN75/50
2
个
2
23
刚性楼层套管DN80/65
2
个
2
24
镀锌角钢支架制作安装L50＊50*5
2个＊0。09＊2m/个＊3.770㎏/m＊1.05+4个*0.1＊2m/个＊3。770㎏/m*1。05+4个＊0。12 ＊2m/个*3.770㎏/m＊1。05
㎏
8。39
三、卫生间给水（一～六层）
28
室内薄壁不锈钢给水管DN20 环压连接
（1。05+0。7）*2*6
m
21
29
室内薄壁不锈钢给水管DN15 环压连接
（0。65+0.2*3+0.7+0.3*8）*2＊6
m
52。2
30
椭圆形陶瓷洗手盆
4＊2＊6
套
48
31
方形陶瓷蹲式大便器
6＊2＊6
套
72
32
普通型挂式小便器
3＊2*6
套
36
33
单联冷水型水龙头DN15
1
组
1
6
铜质螺纹闸阀DN100
2
个
2
最全给排水工程工程量计算及实例清单
工程量计算规则
一、管道安装 2、镀锌铁皮套管制作，以“个”为计量单位，其安
装已包括在管道安装项目内，不得另行计算。
如是钢制套管，其制作安装费用按“室外钢管 （焊接）”相应的规格项目套定额。
如是防水套管，其制作安装费用按第六册“工业 管道”套管制作安装的相应规格项目套定额。
3、管道支架制作安装，室内管道公称直径DN32 以下的安装工程均已包括在内，不得另行计算。D N32以上的可另行计算。
工程量计算规则
三、低压器具水表组成与安装
1、减压器、疏水器组成安装，以“组”为计 量单位，如设计组成与计价表不同时，阀门 和压力表数量可按设计用量进行调整，其余 不变。
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价表 中的旁通管及止回阀如与设计规定的安装形 式不同时，阀门及止回阀数量可按设计规定 调整，其余不变。（8-367）
11、饮水器安装以“台”为计量单位，阀门和脚踏开关安装 可按相应项目另计。
工程量计算规则
五、小型容器制作安装
1、钢板水箱制作，按施工图所示尺寸，不 扣除人孔、手孔重量以“kg”为计量单位，法 兰和短管水位计可按相应项目另计。
2、钢板水箱安装，按国家标准图集水箱容 量“m3 ”，执行相应项目。各种水箱安装， 均以“个”为计量单位。
管道消毒、冲洗仅适用于设计和施工验收规 范中有要求的管道工程。
非施工方原因可套用管道压力试验定额。
பைடு நூலகம்
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。
给排水管道工程工程量计算及定额应用技巧
给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4—1)（1)室内管道与室外管道的划分界线，是以建筑物外墙皮外1。
5m为界,如果入口处设阀门者以阀门为界。
（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。
2、排水管道（如图4—2)(1)室内管道与室外管道的划分界线,是以出户第一个排水检查井为界。
（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。
由以上的划分规定,把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。
由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。
（二)给排水管道安装的工程量计算及定额应用（以全国统一安装工程基础定额为参考）1、室内给水管道安装工程量计算及定额应用（1)工程量计算室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管)、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。
管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。
（2）室内给水管道安装预算定额套用1）定额子目范围：8—87~8-1682）定额已包括以下工作内容：①管道及接头零件安装;②水压试验或灌水试验；③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装(伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工.3）定额中不包括以下工作内容,应另行计算。
①室内外管道沟土方及管道基础,应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装,按相应定额子目另计；③室内外给水铸铁管安装，包括接头零件所需人工,但接头零件价格另计;④DN32以上的钢管支架按管道支架另计;⑤过楼板的钢套管的制作、安装,按室外钢管（焊接）项目计算。
给排水工程工程量清单计价案例
案例2
•4、除锈刷油保温工程：（1）埋地镀锌钢管刷热沥青。（2）铸铁排水管除锈与刷油。 （3）管道支架除锈与刷油。（4）绝热保护层安装。（5）绝热保护层刷油。以上项 目属于《江苏省安装工程计价表》第十一册预算定额范围。 •5、埋地管道挖土、回填土及砌筑工程：（1）埋地给水管道人工挖沟槽和回填土。 （2）埋地排水管道人工挖沟槽和回填土。（3）排水立管下砖墩砌筑。（4）阀门井 砌筑。（5）化粪池砌筑。 •埋地管道挖土、回填土及砌筑工程项目属于建筑工程预算定额范围。 •由此，可归纳本给排水工程的分项工程项目，划分成13个清单安装项目：（见表格1） 1、镀锌钢管安装；2、承插铸铁管安装；3、钢套管安装；4、管道支架制作安装；5、 螺纹阀门安装；6、水表安装；7、浴盆安装；8、洗脸盆安装；9、洗涤盆的安装； 10、座式大便器的安装）；11、水龙头的安装；12、地漏的安装）；13、地面扫除 口的安装。
给排水工程工程量清单计价案例
三、工Байду номын сангаас清单项目的划分及项目编码表格
本安装工程有室内给水、热水、排水三个系统，它们的分项工程项目有： 1、室内给水系统安装：（1）镀锌钢管安装。（2）管道支架制作安装。（3）管道
消毒冲洗。（4）阀门安装。（5）水表组成与安装。（6）洗衣机水龙头安装。 2、热水供应系统安装：（1）镀锌钢管安装。（2）管道穿墙镀锌铁皮套管制作。
• 合计穿楼板钢套管工程量：9+18+9=36m。 • 热水供应系统安装管道穿墙镀锌铁皮套管制作工程量见表2-2。
•管道穿墙镀锌铁皮套管制作数量 表2-2
管道 DN15
穿墙镀锌铁 皮套管
DN25
数量(个) 2×30=60
• 合计DN25穿墙镀锌铁皮套管工程量：2×30=60个。
3 给排水工程量清单实例
给排水工程量清单实例工程量计算一、给水管道的计算：1、首先看懂图纸，包括图中的管道及阀门等附件；2、管道量的计算是安装工程计算的主要内容：给排水管道的计算要求：平面尺寸在平面图中量取（注意图纸比例）；垂直管道的尺寸按系统图标高推算；3、管道的管径变化：在图中管径的变化点有时标注不会很清楚，需要在计算中自行判断，基本原则：只有在出现支管的情况下才会有变径；4、计算要点：管道的系统性很强，管道都是连在一起的，因此管道计算要有一定的层次划分，按次序计算，才能保证不重复，不漏算；一般情况下按系统划分；计算时同一系统的计算顺序有两种：一是先算平面尺寸，再算垂直尺寸；另一种是按照管道的走向计算；采用何种方法可以按自己读图的特点选择；5、工程量计算书的书写，计算书无规定的格式，但其有基本的要求，工程量计算书必须要别人很容易看懂，便于交流，在现行的造价管理要求中，工程量计算书是要求作为审计资料进行存档的。
二、排水管道的计算：1、排水管道的计算基本要求同给水管道；2、在排水管道中有一项计算内容与给水管道不同，就是排水管道的登高管，有存水弯的要扣除存水弯的高度，无存水弯按水平主管至卫生洁具的高度推算（具体见工程量计算规则）；（基本原则：主要为坐式大便器（无存水弯）和洗脸盆（存水弯在地面以上）可按水平主管算至楼面高度，其他不算）三、给排水附件数量的计算给排水数量的计算无一定的规则，以准确为基本要求，一般当数量较大时应以系统进行统计。
四、工程量计算书的格式与书写：详见附表给排水工程量清单实例预算编制一、清单项目工程量汇总表P3831、清单项目工程量汇总表是针对清单的特点，对工程量进行归类的一个过程，在实际操作过程中，有时会省略这一步（当比较熟练的时候），2、所谓清单：从通俗意义上来讲，就是把原来计价表预算，进行重新归类，分成一个个比较容易确认的单元，以便于现场非预算人员应用的一个预算形式；3、所以现行的预算编制有两种模式：清单模式和计价表（标准预算）模式，两者在计算结果上是完全一样的，只是在拆分组合上有所不同而已；4、清单模式和计价表模式的区别也只表现在分部分项工程的组成上，在措施项目、其他项目、规费和税金的表现形式上则完全是一样的；5、对于清单计价模式中，或者说是清单计价的四统一（统一的项目编码、项目名称、计量单位、工程量计算规则）中，注意几个要点：（1）清单的工程量计算规则与计价表的计算规则有时会有所不同，在给排水工程中表现得比较少，但在电气工程中表现得比较多，而且比较难以掌握；一个基本原则就是工程量计算是以计价表工程量计算规则为主，清单计算规则是在计价表规则的基础上进行了适当简化修改，即清单计算规则是以图示工程量为基础，而计价表规则则考虑了一定的其他因素（如放坡、损耗等）；（2）清单编制中的项目特征描述是清单编制的第二个难点，清单的项目特征描述就是规定了本项清单所包括的内容（此内容在清单规范中有详细的规定，但这种规定在实际应用中很难保证每个都能记得很清楚，这是清单编制的一大困难，特别是对于初学者），原则上规范中规定的内容都可以放在本清单项中，同时为了便于实际应用，同一项内容还可能要根据现场的不同安装形式进行细分拆分，如何拆分则各个预算编制人员的观点各不一样，所以同一份预算，不同的人编制出来几乎不可能完全一样；（3）因此对于招投标工程来讲，清单的编制必须要以标底人员的划分为严格的标准，否则将无法进行评标，同时标底编制人员在编制时，对清单项目特征的描述则显得非常的重要，否则将会因理解不同而造成争议。

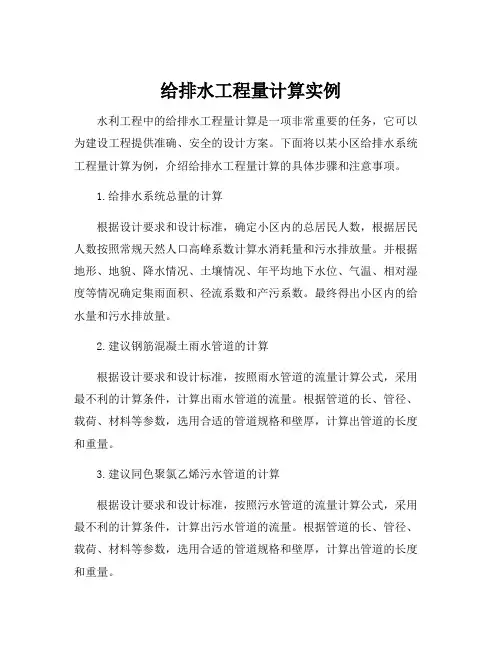

给排水工程量计算实例
给排水工程量计算实例水利工程中的给排水工程量计算是一项非常重要的任务，它可以为建设工程提供准确、安全的设计方案。
下面将以某小区给排水系统工程量计算为例，介绍给排水工程量计算的具体步骤和注意事项。
1.给排水系统总量的计算根据设计要求和设计标准，确定小区内的总居民人数，根据居民人数按照常规天然人口高峰系数计算水消耗量和污水排放量。
并根据地形、地貌、降水情况、土壤情况、年平均地下水位、气温、相对湿度等情况确定集雨面积、径流系数和产污系数。
最终得出小区内的给水量和污水排放量。
2.建议钢筋混凝土雨水管道的计算根据设计要求和设计标准，按照雨水管道的流量计算公式，采用最不利的计算条件，计算出雨水管道的流量。
根据管道的长、管径、载荷、材料等参数，选用合适的管道规格和壁厚，计算出管道的长度和重量。
3.建议同色聚氯乙烯污水管道的计算根据设计要求和设计标准，按照污水管道的流量计算公式，采用最不利的计算条件，计算出污水管道的流量。
根据管道的长、管径、载荷、材料等参数，选用合适的管道规格和壁厚，计算出管道的长度和重量。
4.建议地下水井的计算根据设计要求和设计标准，确定地下水井的深度和直径。
根据井的形状、地质结构、水位、排水量等参数，计算出井的体积和重量。
5.建议排水泵站的计算根据设计要求和设计标准，确定排水泵站的最大流量和扬程。
根据泵站工作时间、井口底部高程、输送距离、管径等参数，计算出泵站的设计流量和扬程。
根据泵站的机械设备、电器设备、管线等参数，计算出泵站的重量和材料费用。
总之，给排水工程量计算是一项颇为复杂的工程，在进行计算时需要严格遵守国家工程标准和设计要求。
在计算中需要充分考虑各种因素，确保设计方案的安全和可行性。
同时，对于计算结果需要进行充分的分析和评估，以确保工程的质量和可靠性。
某住宅楼给排水预算案例--练习题及答案
建筑给水排水工程施工图预算编制班级：_ ___班学号（后两位）：______________ 姓名：_______________说明：本例为某普通住宅楼给水排水工程施工图预算编制实例：1、熟悉图纸本套图纸包括设计施工说明、给水排水平面图、给水系统图、污水排水系统图、废水排水系统图。
如图4-25～图4-29所示。
（1）给水排水工程概况本工程为4层普通住宅楼，层高为2.8米，室内一层地面与室外地坪高差为0.3米，户内有一间厨房、一间卫生间，即一厨一卫。
外墙及承重墙均为240墙，厨卫间墙为120墙，内外抹灰厚各30mm。
给水采用直接给水方式，户内计量。
给水进户管在—1.0m标高处进入户内，立即返上至—0.3m处，然后水平干管接至JL-1。
在立管上距每层地坪1m处设三通引出分户支管，每户分户管上设有阀门1只、分户水表1只。
给水管道中心距内墙皮50mm。
各段管径请看施工图上标注，给水管道距离地面1.0m，大便器水箱宽度为0.5m（半个水箱宽度为0.25m），大便器角阀竖支管与水平管相交处为管径变径处，（往洗脸盆方向水平管管径DN20，往大便器水箱方向的管径DN15），此变径处距低水箱为0.01m，3个DN15的水龙头分别接0.1m长DN15的短管。
排水采用分体制系统，即卫生间生活污水和厨房废水分别用各自的管道排除。
卫生间设洗衣用普通水龙头1只，洗脸盆带水龙头1套，坐式大便器1套，地漏2只（内外间各1只），卫生间污水均由污水管WL-1排除。
地漏1和地漏2的竖支管管长均为0.3m，地漏1与大便器DN100横支管之间的水平横管长度为1.80m、管径为DN50，大便器DN100横支管至北侧内墙皮的管段长度为750mm、管径为DN100，大便器横支管、竖支管长度均为0.3m，洗脸盆DN50排水管地面至排水横管的垂直长度为0.3m。
厨房内设水磨石洗涤盆带普通水龙头1套，洗涤盆横支管长600mm，地漏1只，地漏3横支管长0.5m、竖支管长0.3m，污水管道和废水管道中心距内墙皮的距离均为150mm。
住宅给排水工程量计算的实例分享
住宅给排水工程量计算的实例分享以一个简单的住宅工程为例，解读给排水工程量的计算步骤，供参考借鉴。
工程概况】某职工住宅楼工程为砖混结构，共6层，层高3m，卫生间为钢筋混凝土板。
给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m 处。
洗脸盆配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。
给水系统图（左）；排水系统图（右）工程量计算如下（支水平是各层的水平管，支垂直是各层的垂直管）：一、给水系统（1）管道DN50：1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6mDN40：3.0（垂直）DN32：3.02（垂直）＝6.0mDN25：3.0（垂直）＋{0.35＋0.5（支水平）＋（1.0－0.25）（支垂直）}6＝12.6mDN20：（0.5+0.7）（支水平）6 ＝7.2mDN15：{0.9（支水平）＋(0.5－0.25)＋（0.45－0.25）（支垂直）＋0.9＋0.7＋0.5（支水平）＋(0.5－0.35)+(0.45－0.35) （支垂直）}6＝22.2m （2）管道支架垂直支架：DN50：1个；DN40：1个；DN32：2个。
水平支架：DN32mm的无；DN50的水平管是埋地安装，不用支架。
支架重量：10.25＋10.23＋20.22=0.92kg（3）管道涂刷埋地管道刷沥青漆：4.60.1885=0.87㎡管道刷银粉漆：5.00.1885＋3.00.1507＋6.00.1297＋12.60.1059＋7.20.0855＋22.20.0669＝5.61㎡（4）管道冲洗、消毒DN50（以内）：9.6＋3.0＋6.0＋12.6＋7.2＋22.2＝60.6m（5）阀门截止阀：DN50：1个；DN15：26＝12个（6）水表螺纹水表：DN25：6个（7）套管钢套管：DN40：10.3＝0.3m；DN50：20.3＝0.6m；DN70：10.3＝0.3m；DN80：10.3＝0.3m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【工程概况】某职工住宅楼工程为砖混结构，共6层，层高3m，卫生间为钢筋混凝土板。
给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管；排水管用UPVC 塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m处。
洗脸盆配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。
给水系统图（左）；排水系统图（右）
工程量计算如下（支水平是各层的水平管，支垂直是各层的垂直管）：
一、给水系统
（1）管道
DN50：1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6m
DN40：3.0（垂直）
DN32：3.0×2（垂直）＝6.0m
DN25：3.0（垂直）＋{0.35＋0.5（支水平）＋（1.0－0.25）（支垂直）}×6＝12.6m
DN20：（0.5+0.7）（支水平）×6 ＝7.2m
DN15：{0.9（支水平）＋(0.5－0.25)＋（0.45－0.25）（支垂直）＋0.9＋0.7
＋0.5（支水平）＋(0.5－0.35)+(0.45－0.35) （支垂直）}×6＝22.2m
（2）管道支架
垂直支架：DN50：1个；DN40：1个；DN32：2个。
水平支架：DN≥32mm的无；DN50的水平管是埋地安装，不用支架。
支架重量：1×0.25＋1×0.23＋2×0.22=0.92kg
（3）管道涂刷
埋地管道刷沥青漆：4.6×0.1885=0.87㎡
管道刷银粉漆：5.0×0.1885＋3.0×0.1507＋6.0×0.1297＋12.6×0.1059＋
7.2×0.0855＋22.2×0.0669＝5.61㎡
（4）管道冲洗、消毒
DN50（以内）：9.6＋3.0＋6.0＋12.6＋7.2＋22.2＝60.6m
（5）阀门
截止阀：DN50：1个；DN15：2×6＝12个
（6）水表
螺纹水表：DN25：6个
（7）套管
钢套管：DN40：1×0.3＝0.3m；DN50：2×0.3＝0.6m；DN70：1×0.3＝0.3m；DN80：1×0.3＝0.3m。
刚性防水套管：DN50：1个。
二、排水系统
（1）管道
De160：1.5（出户）＋0.39（水平）＋（1.2－0.4）（垂直）＝2.69m
De110：0.4+18.7（垂直）＋（0.65+0.2+0.9）×6（支水平）＋0.3×6（座便器）＝31.4m
De75：（0.5+0.7）×6（支水平）＝7.2m
De50：0.5×6（支水平）＝3m
（2）地漏
De50：2×6＝12个
（3）清扫口
De50：1×6＝6个
三、卫生洁具
洗脸盆：6组
座便器：6组。
