园建绿化标准做法第二版
园林景观绿化施工工程图园建专业出图标准
施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。
一套图的图纸规格尽量统一，一般情况应不超过两种。
(2) 图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。
单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。
②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。
b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。
一般情况下签字栏都应签满。
c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。
设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。
校对与审核人员对图纸的校审侧重点与职责不同，各负其责。
③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。
b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。
(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。
图纸名称：设计人员根据实际情况填写图纸名称。
③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。
⑤图号：另详图纸目录⑥日期：应精确到月份。
如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。
例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。

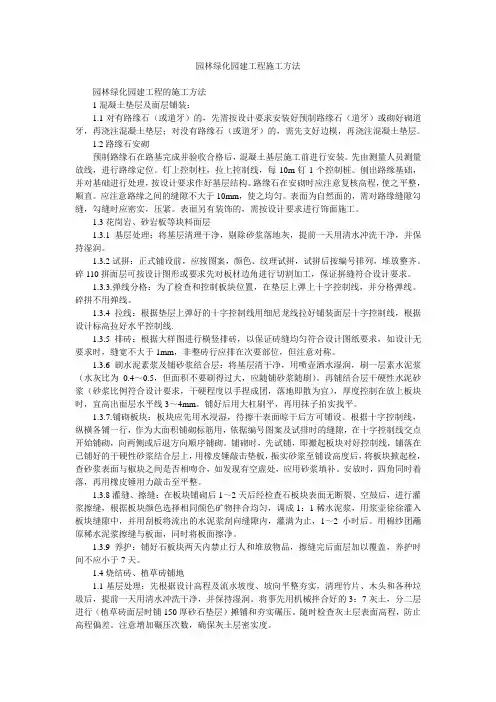

园林绿化园建工程施工方法
园林绿化园建工程施工方法园林绿化园建工程的施工方法1混凝土垫层及面层铺装：1.1对有路缘石（或道牙）的，先需按设计要求安装好预制路缘石（道牙）或砌好砌道牙，再浇注混凝土垫层；对没有路缘石（或道牙）的，需先支好边模，再浇注混凝土垫层。
1.2路缘石安砌预制路缘石在路基完成并验收合格后，混凝土基层施工前进行安装。
先由测量人员测量放线，进行路缘定位。
钉上控制柱，拉上控制线，每10m钉1个控制桩。
刨出路缘基础，并对基础进行处理，按设计要求作好基层结构。
路缘石在安砌时应注意复核高程，使之平整，顺直。
应注意路缘之间的缝隙不大于10mm，使之均匀。
表面为自然面的，需对路缘缝隙勾缝，勾缝时应密实，压紧。
表面另有装饰的，需按设计要求进行饰面施工。
1.3花岗岩、砂岩板等块料面层1.3.1基层处理：将基层清理干净，剔除砂浆落地灰，提前一天用清水冲洗干净，并保持湿润。
1.3.2试拼：正式铺设前，应按图案，颜色、纹理试拼，试拼后按编号排列，堆放整齐。
碎110拼面层可按设计图形或要求先对板材边角进行切割加工，保证拼缝符合设计要求。
1.3.3.弹线分格：为了检查和控制板块位置，在垫层上弹上十字控制线，并分格弹线。
碎拼不用弹线。
1.3.4拉线：根据垫层上弹好的十字控制线用细尼龙线拉好铺装面层十字控制线，根据设计标高拉好水平控制线.1.3.5排砖：根据大样图进行横竖排砖，以保证砖缝均匀符合设计图纸要求，如设计无要求时，缝宽不大于1mm，非整砖行应排在次要部位，但注意对称。
1.3.6刷水泥素浆及铺砂浆结合层：将基层清干净，用喷壶洒水湿润，刷一层素水泥浆（水灰比为0.4～0.5，但面积不要刷得过大，应随铺砂浆随刷）。
再铺结合层干硬性水泥砂浆（砂浆比例符合设计要求，干硬程度以手捏成团，落地即散为宜），厚度控制在放上板块时，宜高出面层水平线3～4mm。
铺好后用大杠刷平，再用抹子拍实找平。
1.3.7.铺砌板块；板块应先用水浸湿，待擦干表面晾干后方可铺设。
绿化项目施工流程及标准全套
绿化项目施工流程及标准全套整理绿化用地施工标准在绿化施工中，由于绿地整理是一项比较艰巨的工作。
所以准备工作和组织工作不仅应该先行，而且要做到周全仔细，否则因为场地大或施工点分散，容易造成窝工甚至返工，而影响工效。
施工前，清除施工废弃物和其它妨碍植物生长的杂物，土质不宜种植的地区要换填种植土，保证一定的种植厚度(乔木120-150cm亚乔木80~120cm,大灌木60~80cm小灌木40~60cm地被30~40cm\平整度达到有利于灌溉、有利于排水、有利于美观整齐，平整后，土块最大不超过3cm o集中的大面积绿地整理要求：要按设计标高要求进行整地，整地后土块最大不超过3cm o各绿化区域在栽植完成后需进行细整，整地后，土块最大不超过1.5cm o苗木栽植的施工标准(1)种植放线及坑穴的挖掘各种苗木种植位置必须准确挖掘种植穴时,按图纸进行定点放线。
以施工主线中心线为基准，用测量仪器把施工坐标方格网的所有标点测设到绿化地上，每个边缘线与施工坐标网格线的一系列交点连接起来,构成各种树木栽植范围线。
在树木栽植范围内标明每株树木的位置。
做好标记，作为挖坑种植点。
属于规则式种植时，树穴排列整齐；属于自然式时，树穴要保持自然，力求达到设计配置的艺术要求。
挖种植穴前，要调查附近所设地下管线标志，并联系有关单位了解地下管线设施情况，避免损伤设施。
种植覆土时，要将穴底踏实，挖出的表土和心土分别堆放。
种植穴的规格，按花灌木、常绿树、乔木分三类，树穴规格大小严格按照设计图纸规定进行。
种植前要往种植穴灌水以补给水分，且有夯实作用，然后回填表土至穴的1/3处。
新垫土壤地，均要浸水补给水分。
种植穴按施工规范挖好后更换新土。
如果种植土太瘠薄，就先要在穴底垫一层基肥。
基肥一定要是经过充分腐熟的有机肥，如堆肥、厩肥等。
基肥上还应当铺一层壤土，厚度5cm以上。
(2)、苗木准备①、苗木的选择与采购：苗木的选择，除了根据设计提出对规格和树形的要求外，要注意选择长势健旺、无病虫害、无机械损伤、树形端正、根须发达的苗木。
园林绿化工程施工标准
必须按图施工1.0园建工程（含亭、廊、花架、水池、假山、园路、护栏、雕塑等园林设施）1.1符合绿化设计立意，美观自然，具有装饰性。
1.2符合正常使用功能。
1.3无裂痕、无脱漆、完整无缺；1.4稳固，无松脱现象；1.5园路不凹陷、无积水现象，无坑啃边、翻浆现象，平整自然；1.6木制品一定经过防腐处理；2.0园林供电，给、排水工程（含园林水电设备、设施、管线工程）2.1 符合城市水、电的供、用、排的规定和需求，能与城市水、电网工程科学合理接轨；2.2水电设施、设备质量可靠，出厂厂家有良好的售后服务，且联系方便；2.3水电设施、设备布置科学、合理、符合正常使用功能，并且方便维护检查或更换；2.3.1给、排水工程能经济、合理、安全可靠地满足生活用水、养护用水、造景用水和消防用水的用水需求；2.3.2排水设施能结合造景，无积水现象，科学美观；2.3.3污水处理符合地方污水排放规定；2.4水、电工程符合设计立意，能满足园林照明和创造园林景色的需要。
3.0绿化工程3.1苗木种植种类、数量、位置与图纸相符。
3.2苗木规格符合设计要求。
3.3苗木生长情况及保护措施符合要求。
3.4乔灌木长势良好，没有枯枝、黄叶、残叶现象。
3.5乔灌木种植位置适当，高低错落有致，外形美观，造型修剪合理。
3.6苗木无病虫害；3.7乔灌木保护措施得当，有护树架，无倒伏、摇动现象。
3.8无裸露土面，草坪及地被植物无杂草或杂草率小于5棵/平方米。
3.9苗木无受明显损害现象。
4.0场地4.1施工现场清洁干净，无残留垃圾、余土等杂物。
5.0图纸齐备。
园建绿化工程施工方案
园建绿化工程施工方案（一）、绿化工程一）、整理绿化用地1、微地形整理及场地平整措施（1）对施工绿地进行全面的平整、清除杂物。
在整地过程中根据施工图进行地形的处理改造，并用石滚压平，凹凸保证不大于2cm。
（2）确保地形处理符合设计思想，符合设计高程和坡度要求，满足景观需要。
在处理的过程中，使土壤具有良好排水透气性和保水保肥能力。
（3）平整地形要确保土壤结构保持团粒状态，PH值符合植物的生理习性，适合植物生长。
2、对部分不适宜苗木生长的种植土进行改良（1）种植土改良：对于土壤中可能出现的心土、未成熟土进行熟化处理，采用填加有机复合肥或购置优质种植土混合使用的措施进行改良。
对于紧实的土壤要结合机耕细耙和人工耙锄，直到疏松为止。
（2）局部土壤处理。
不同植物对于土壤要求是不一致的。
对于需要特殊土壤环境才能正常生长的植物，采取局部土壤的措施以满足植物生长需要。
（3）清废按道路标高为基准点，草坪为基准点以下清30cm，绿篱为基准点以下清50cm，乔木为基准点以下清80cm，花灌木为基准点以下清60cm，回填土亦按此深度回填。
（4）土方开槽、清废及回填时，尽量使用机械。
局部因场地限制采用人工清废及回填。
施工时，注意保护各种地下管线及周围建筑物不被破坏。
（5）土方运输过程中加强组织协调，卸土地点要明确，施工现场要有专人指挥调度，施工人员随时指点，避免混乱和窝工。
种植土填垫过程中要全程监控，并随机抽样化验。
（6）场地整理：根据设计要求，结合苗木、草坪的生态学特性及立地条件，对所有苗木种植面进行处理。
清除种植面上的残枝、杂草、石头、渣土等杂物，保证种植土具有较好通气、透水和保肥性能。
（7）场地平整：对不符合设计要求的种植面，进行局部的土方调整。
并进行更加细致的平整，使种植面满足设计和合同要求。
场地整理完毕报请监理工程师验收合格后，转入下一工序施工。
二）、灌木种植施工1、定点：应以图纸为准，每隔5株订一木桩作为定点和种植的依据。
园区绿化质量标准作业指导书002
制定
审查
核准
管理处
园区绿化质量标准
档案名称
作业指导书（操作说明书）
版次
LH01
页次
2
文件编号
LH002
制定日期
2001/11/5
修定日期
4.5.1花木尺寸统一、整齐；
4.5.2搭配合理、美观；
4.5.3与场地气氛相协调。
4.6绿化修剪工作质量标准：
4.6.1修剪面无明显剪缺、剪漏痕迹；
管理处
园区绿化质量标准
档案名称
作业指导书（操作说明书）
版次
LH01
页次
1
文件编号
LH002
制定日期
2001/11/5
修定日期
1.0目的
确保规范养护、提高工作质量。
2.0范围
适用于园区内各岗位养护标准。
3.0程植物养护管理：
4.1.1植物无枯黄叶、叶面无积尘、无生长不良势态、无折断和残留枝叶；
6.4苗木管理，坚持做好生产记录和数量统计，账目清晰明了。
7.0各岗位清洁卫生标准：
7.1.1岗位区域无污物，垃圾、树叶叶面无积尘；
7.1.2盆面清洁卫生，花盆无破损；
制定
审查
核准
管理处
园区绿化质量标准
档案名称
作业指导书（操作说明书）
版次
LH01
页次
4
文件编号
LH002
制定日期
2001/11/5
修定日期
7.4.2储物仓环境清洁无灰尘。
8.0特殊作业：
8.1防范自然灾害；
8.1.1凡遇强热带风暴、大量降雨、低温等情况，积极组织人力对设施进行保护加固，公共场所增派人员以防意外事故；
绿化施工标准
5、 对人员集散较多的广场、人行道，树木种植后，种植池应铺设透 气铺装，加设护栅。
LOGO
树木种植
6、 攀缘植物种植后，应进行绑扎或牵引。 7、 生长季节种植时，应根据不同情况分别采取以下技术措施：
（1） 苗木必须提前环状断根或在适宜季节起苗用容器假植等处理。 （2） 落叶乔木、灌木类应进行强修剪，剪除部分侧枝，保留的侧枝也应 疏剪或短截，并应保持原树冠形态，适当加大土球体积。 （3） 可摘叶的应摘去部分叶片，但不得伤害幼腋芽。 （4） 夏季可采取遮荫、树冠喷雾或喷施抗蒸腾剂等措施，减少水分蒸发 ;冬季可采取树干缠草绳等保温、保湿措施，防风防寒。 （5） 掘苗时根部可喷施促进生根类激素，栽植时可加施保水剂。 （6） 以阴雨天或傍晚时栽植为宜。
LOGO
苗木运输和假植
1、苗木运输量应根据现场种植量确定。 2、苗木在装卸车时应轻提轻放，不得损伤苗木和造成散球。 3、起吊小型带土球苗木时应用绳网兜或木箱土球吊起，不得直接用 绳索绑缚根颈起吊;起吊 重量超过1t的大型土球 (土台)，应在其外部套 大绳吊起。
LOGO
苗木运输和假植
4、土球苗木装车时，将土球朝向车头方向，树冠朝向车尾方向码放 整齐。
LOGO
种植穴、种植槽的挖掘
种植穴、种植槽挖掘前，应向有关单位了解地下管线和隐蔽物 埋设情况。 种植穴、种植糟的定点放线应符合下列规定： 1、种植穴、种植槽定点放线应符合设计图纸要求，位置准确，标 记明显。 2、种植穴定点时应标明 中心点位置，种植槽应 标明边线。 3、定点标志应标明树种 名称(或代号)、规格。
LOGO
种植穴、种植槽的挖掘
表6 篱类种植槽规格 单位：cm
种植高度 30~50 50~80 100~120 120~150 单行 30×40 40×40 50×50 60×60 双行 40×60 40×60 50×70 60×80
绿化工程的施工标准(3篇)
第1篇一、施工准备1. 施工人员：施工人员应具备相应的专业知识和技能，经过培训合格后方可上岗。
2. 施工材料：选用符合国家标准的绿化材料，包括苗木、花卉、草坪、地被植物等。
3. 施工设备：根据工程规模和需求，配备必要的施工设备，如挖掘机、运输车辆、修剪工具等。
4. 施工图纸：施工前应仔细阅读设计图纸，了解设计意图，确保施工符合设计要求。
二、施工工艺1. 土壤处理：施工前应对土壤进行改良，提高土壤肥力和透气性。
具体措施如下：（1）清除杂草、枯枝、垃圾等杂物；（2）根据土壤肥力情况，适量施用有机肥或复合肥；（3）改善土壤结构，提高土壤透气性。
2. 种植穴（槽）挖掘：根据设计要求，挖掘种植穴（槽），确保深度和宽度符合规范。
3. 苗木运输和假植：运输过程中应保护好苗木，避免损伤。
苗木到达现场后，应立即进行假植，保持苗木水分。
4. 苗木种植：按照设计要求，将苗木种植于种植穴（槽）中，确保种植深度、方向和间距符合规范。
5. 草坪施工：铺设草坪时，应确保草坪平整、无空隙，无病虫害。
6. 绿化工程附属设施施工：按照设计要求，安装绿化工程附属设施，如园林小品、座椅、垃圾桶等。
三、施工质量控制1. 材料质量：选用符合国家标准的绿化材料，确保材料质量。
2. 施工工艺：严格按照施工工艺进行施工，确保施工质量。
3. 工程进度：按照施工计划，确保工程进度。
4. 工程验收：施工完成后，进行自检、互检和验收，确保工程质量。
四、施工安全1. 施工人员应穿戴安全帽、手套、防护鞋等个人防护用品。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 严格遵守施工操作规程，防止发生安全事故。
五、施工环保1. 施工过程中，应采取有效措施，减少扬尘、噪音等污染。
2. 施工废弃物应及时清理，不得随意堆放。
3. 严格控制施工用水，防止水污染。
六、施工文明施工1. 施工现场应保持整洁，做到工完料尽场地清。
2. 施工人员应文明施工，不得损坏公共设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园路平台 Two 园林标准化做法—细部做法
13
×
路沿石尺寸 不一
×
两种路沿石直接对接
Y3：路沿石铺贴要求
×
路沿石拼接不平整
1、必须排好版，尽量保证尺寸完全统 一； 2、拼接缝密拼，缝宽不大于3mm，； 3、局部路沿石大小不小于1/2整块路沿 石； 4、拼接要保证平整度，不大于2mm
园路平台 Two 园林标准化做法—细部做法
27
步骤9：铺草皮并压实
Y19：草皮种植方法 步骤11：草坪铺细砂并摊平
步骤10：浇水
步骤12：养护
园路平台 Two 园林标准化做法—细部做法
28
方法：林间道排水沟下嵌鹅卵石；
Y20:林间道两边需做排水沟，排水
备注：排水沟不宜太小，保证排水效果。 沟处理形式见下
×
周边没排水沟
×
垃圾难清理
×
×
排水沟水泥面外露， 且水沟太小
一般出现的部位
建筑物边、两种材料间、花池边、构造柱边、楼梯处等
沉降原因
基础、垫层处理不合理，密实度不够。
基础沉降 one 园林标准化做法—基础沉降
9
措施及要求
1. 满足设计开挖标高外，同时必须开挖至实土层。 2. 当基底出现局部软弱土层时，如松土、被扰动土等现象
时，用好土、灰土，甚至石粉及石粉碎石换土分层夯实。 3. 对于回填土方，不能用淤泥土、淤泥质土及有机物含量
Y17：圆形及椭圆规则弧度拨打工厂 统一加工
×
园路平台 Two 园林标准化做法—细部做法
23
Y18：草皮均匀、覆盖完整，土不裸露
×
土裸露
×
土裸露
×
基底不平整
×
坑太浅，导致覆 土太高
园路平台 Two 园林标准化做法—细部做法
24
Y18：草皮均匀、覆盖完整，土不外露
园路平台 Two 园林标准化做法—细部做法
基础沉降 one 园林标准化做法—基础沉降
×
×
4
沉 降 断 裂
基础沉降 one 园林标准化做法—基础沉降
5
×
沉降断裂
×
基础沉降 one 园林标准化做法—基础沉降
×
6
沉 降 断 裂
×
基础沉降 one 园林标准化做法—基础沉降
×
×
7
沉 降 断 裂
×
基础沉降 one 园林标准化做法—基础沉降
8
结构下沉、结构断裂是各种质量问题中的硬 伤，处理起来难度相对较大，前期一定要引 起高度关注！
大于8%的土，含水量合适，多则夯实成橡皮土，少则夯 压不实。含水量衡量标准：一般以手握成团，落到开花 为适宜。 4. 回填土300mm左右分层夯实。 5. 对于因工期、天气或市场供货等原因不能满足施工图纸 要求的，必须经设计同意后做特殊加固处理，处理方法 包括：换灰土、石粉、石粉碎石、加厚砼垫层、增加砼 等级及配筋，甚至打桩处理（如松木桩）等。
园路平台 Two 园林标准化做法—细部做法
16
Y7:架空层等无阳光照射位置直接硬 化，硬化处理见图纸，图纸未注明的 直接用水泥砂浆地面抹平
1、弧形拨打 开成梯形状； 2、尺寸建议 300以内
×
楼梯下草枯死
Y8：弧形拨打加工要求
×
草枯死
园路平台 Two 园林标准化做法—细部收口
17
Y9：鹅卵石粒径均匀，直径20~40mm间， 水池底除外
1
昆明万科园林绿化标准做法 2011-01修订版
[ 标准化 ] 园林标准化
2
目录
One 基础沉降
Two 细部做法
• 园路平台 • 梁柱 • 景墙 • 水池及泳池 • 水电 • 部品
[ 标准化 ] 园林标准化
3
目录
One 基础沉降
Two 细部做法
• 园路平台 • 梁柱 • 景墙 • 水池及泳池 • 水电 • 部品
园路平台 Two 园林标准化做法—细部做法
12
×
拼接错
弧形处理
Y2：路沿石转角处理方式
两种情况 1、石材路沿石：在转角的位置放置一块方 型石材，边长是路沿石短边1.2倍左右； 2、砼路沿石：直角拼接位直接定做L型路沿 石，非直接位置定做弧形路沿石。
×
拼接错
方型石材， 外边缘倒圆 打磨
砼L型路沿 石
25
步骤1：堆坡造型，人工修坡
Y19：草皮种植方法 步骤3：摊铺有机肥
步骤2：铺腐熟有机肥
步骤4：铺细砂
园路平台 Two 园林标准化做法—细部做法
26
步骤5：人工拌和有机肥、细砂
Y19：草皮种植方法 步骤7：喷洒消毒剂、浇水湿润
步骤6：耙除有机肥中的杂物
步骤8：放线
园路平台 Two 园林标准化做法—细部做法
Y10：汀步高出周边鹅卵石1cm
散放鹅卵石汀步周边宜散满鹅卵 石，块状石材汀步与地面交接处， 汀步石块比鹅卵石面高1cm。
×
粒径不一
园路平台 Two 园林标准化做法—细部做法
18
Y11：汀步要求
×
汀步不必勾缝
×ቤተ መጻሕፍቲ ባይዱ
标高过低
1、汀步标高高处植被完成面3cm； 2、汀步长边不能大于800,防止断 裂； 3、汀步间不用勾缝； 4、汀步下要做好硬化基础。
6. 审图环节严格把关，遇到特殊情况，必须报专项方案品 质管理中心备案。
[ 标准化 ] 园林标准化
10
目录
One 基础沉降
Two 细部做法
• 园路平台--32 • 梁柱 • 景墙 • 水池及泳池 • 水电 • 部品
园路平台 Two 园林标准化做法—细部做法
11
Y1：楼梯饰面石材外缘倒圆角
•石材饰面梯级，踏步饰面石材外边缘 作倒圆角处理。
园路平台 Two 园林标准化做法—细部做法
19
Y12:车库出入口避免贴水泥砖，建议 沥青路面，如用石材，厚度5cm以上
Y13:车辆出入口边坎需油上防 撞漆，做好防护标示
×
石材及水泥砖路面 压坏
园路平台 one 园林标准化做法—细部做法
20
Y14：种植土面标高低于硬化地 2cm以上
×
土层太高，下雨后 泥浆流到硬化地面
14
Y4：砖路面铺贴要求
×
不允许勾缝
×
缝宽不一
1、要求密拼，且缝宽保持一致； 2、不允许勾缝； 3、不能出现小于1/2的砖。
园路平台 Two 园林标准化做法—细部做法
15
×
Y5：石材路面铺贴要求
Y6：园区景观排水沟---待定
除坡度要求外
1、要求密拼，缝宽一致缝宽不超过 1.5mm； 2、不允许勾缝； 3、不能出现小于1/2的砖。
1、种植土面标高低于硬化地2cm以 上；
2、如设计无要求，统一在接驳处用 PVC挡土带，PVC上端高出硬化地 面1cm以上。
园路平台 Two 园林标准化做法—细部做法
21
Y15：园路保证不积水，找坡做好（除透 水砖）
×
积水
园路平台 Two 园林标准化做法—细部做法
22
Y16：透水、烧结砖弧度太小时开 介成梯形
