SOP-SB-055-00 WNS4-1.25-Q蒸汽锅炉使用、清洁、维护保养标准操作规程

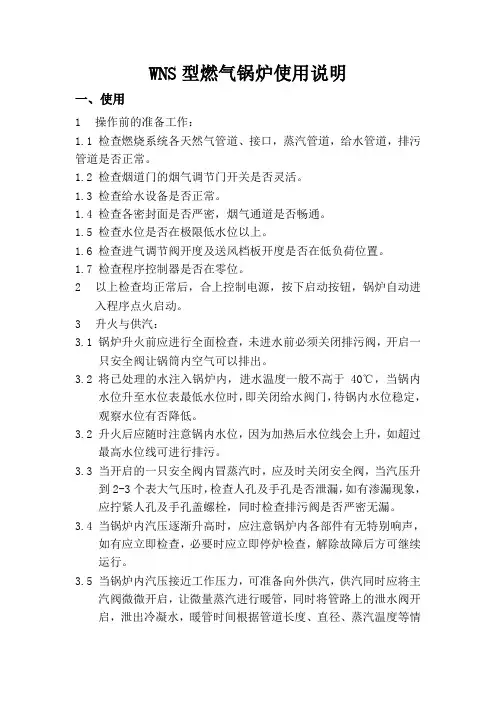

wns型燃气锅炉使用说明
WNS型燃气锅炉使用说明一、使用1操作前的准备工作：1.1 检查燃烧系统各天然气管道、接口，蒸汽管道，给水管道，排污管道是否正常。
1.2 检查烟道门的烟气调节门开关是否灵活。
1.3 检查给水设备是否正常。
1.4 检查各密封面是否严密，烟气通道是否畅通。
1.5 检查水位是否在极限低水位以上。
1.6 检查进气调节阀开度及送风档板开度是否在低负荷位置。
1.7 检查程序控制器是否在零位。
2以上检查均正常后，合上控制电源，按下启动按钮，锅炉自动进入程序点火启动。
3升火与供汽：3.1 锅炉升火前应进行全面检查，未进水前必须关闭排污阀，开启一只安全阀让锅筒内空气可以排出。
3.2 将已处理的水注入锅炉内，进水温度一般不高于40℃，当锅内水位升至水位表最低水位时，即关闭给水阀门，待锅内水位稳定，观察水位有否降低。
3.2 升火后应随时注意锅内水位，因为加热后水位线会上升，如超过最高水位线可进行排污。
3.3 当开启的一只安全阀内冒蒸汽时，应及时关闭安全阀，当汽压升到2-3个表大气压时，检查人孔及手孔是否泄漏，如有渗漏现象，应拧紧人孔及手孔盖螺栓，同时检查排污阀是否严密无漏。
3.4 当锅炉内汽压逐渐升高时，应注意锅炉内各部件有无特别响声，如有应立即检查，必要时应立即停炉检查，解除故障后方可继续运行。
3.5 当锅炉内汽压接近工作压力，可准备向外供汽，供汽同时应将主汽阀微微开启，让微量蒸汽进行暖管，同时将管路上的泄水阀开启，泄出冷凝水，暖管时间根据管道长度、直径、蒸汽温度等情况决定，一般不少于10分钟。
暖管时应注意管道的膨胀和管道支架的情况，如发现不正常的情况应停止暖管并消除故障和缺陷。
3.6 待管路已热，管路上冷凝水逐步减少后，方可全开主汽阀，开启时应缓缓进行，同时注意锅炉各部件有否特殊响声，如有应立即检查，必要时停炉检查。
3.7 主汽阀完全开启后，应将主汽阀手轮推回半圈，以防热膨胀后不能转动等现象；为了防止吊水（蒸汽带水），主汽阀也不应开得过大，一般控制在11/2～2圈之间，在燃烧工况正常下，即可达到额定压力。
WNS系列蒸汽锅炉使用说明书
WNS系列全自动燃油/汽蒸汽锅炉文件编号：G/W-06安装使用说明书目录一、致用户1、特别事项2、保修政策3、产品基本要求4、燃料选择4、燃烧设备选择二、产品简介1、上乘的三回程结构型式2、节能环保型锅炉3、安全可靠、使用方便4、负荷变化适应性强5、湿背式结构三、锅炉安装四、煮炉五、锅炉使用六、锅炉运行监测事项七、停炉说明八、维修保养九、水质管理十、燃烧故障及排除十一、锅炉检验十二、起吊与基础十三、司炉与机修附图一、致用户尊敬的用户，衷心感谢您对我们的信任，选用本厂产品。
为了使您迅速了解和正确掌握本产品的使用方法，发挥本产品的最佳性能，获得预期的经济效益，敬请认真阅读本产品说明书。
对掌握本产品性能和排除故障，本说明书会带给您有益的启示和帮助。
1、特别事项：1）、操作锅炉的人员应经过专业培训并取得操作证。
2）、锅炉安装必须经专业的安装公司并取得使用许可证。
3）、锅炉在准备使用前，必须先单机试运行及详细了解锅炉的特性及操作使用说明书（含配套设备的独立说明书）。
4）、锅炉禁止超过设计规范使用及强行限制安全保护装置的正常工作。
5）、安装、使用、维修、保养等必须按国家相应的规定进行。
6）、在为对设备的使用全部了解清楚的情况下，应向我公司先电话咨询了解清楚。
如果不按以上要求及本操作使用说明书进行锅炉操作，引发的质量问题，我公司将不负责对产品的免费保修及事故责任。
2、保修政策：1）、我公司承诺对所制造及销售的产品终身提供维修服务。
2）、我公司承诺对我公司销售的锅炉产品整机免费保修壹年，以后收取配件、人工及差旅费（特殊情况以合同为准）。
3）、属于易损件不在免费保修范围内（油嘴、油泵、点火变压器、紧固件、垫片）；保修时间内私自拆卸后的物品不在免费保修范围内；属于保养或不正当使用造成配件损坏的，不在免费保修范围内；其它不可抗拒的因素。
4）、所有的阀门、仪表保修期均为陆个月(以锅炉水压验收合格日计)。
5）、客户的报修应以书面的形式，将问题点向公司反映，我公司会根据客户的时间要求安排人员；特殊情况也可以采取电话报修。
WNS系列燃油蒸汽锅炉技术参数
WNS系列燃油蒸汽锅炉技术参数1.产品概述：2.技术参数：2.1蒸发量：蒸汽锅炉的蒸发量是指在规定的时间内锅炉产生的蒸汽量。
WNS系列燃油（气）蒸汽锅炉的蒸发量范围较为广泛，通常从1吨/小时到20吨/小时不等，根据客户需要进行定制。
2.2工作压力：锅炉操作时的工作压力是指在锅炉内部的水压力，WNS系列燃油（气）蒸汽锅炉的工作压力通常为0.7MPa、1.0MPa、1.25MPa、1.6MPa等不等。
2.3蒸汽温度：蒸汽温度是指在锅炉产生的蒸汽中的温度，WNS系列燃油（气）蒸汽锅炉的蒸汽温度通常在170℃至250℃之间。
2.4热效率：锅炉的热效率是指通过燃料转化为热量的比例，WNS系列燃油（气）蒸汽锅炉的热效率通常高达92%以上，在能源利用方面非常高效。
2.5燃料适用性：2.6给水温度：给水温度是指流入锅炉的冷水的温度，WNS系列燃油（气）蒸汽锅炉的给水温度通常为20℃至105℃之间，可以根据用户需求进行调整。
2.7烟气温度：烟气温度是指燃烧后流出锅炉的烟气的温度，WNS系列燃油（气）蒸汽锅炉的烟气温度通常在130℃至180℃之间。
2.8燃料消耗量：燃料消耗量是指锅炉在工作过程中燃料的消耗情况，WNS系列燃油（气）蒸汽锅炉的燃料消耗量与蒸发量、工作压力、燃料种类等因素有关，通常为低于165Kg/（t/h）。
3.特点：-炉内燃烧室采用全湿背液位水平焚烧，燃烧稳定，热效率高。
-设有防火侧墙和烟气侧墙，以增强炉膛和烟管的抗压能力和隔热效果。
-高效的烟气换热器可以最大限度地利用烟气中的热量，提高热效率。
-采用先进的燃烧控制系统，具有自动控制和保护功能，安全可靠。
-体积小巧，占地面积小，适用于各种场合。
-可根据用户需求定制，满足不同工业用热需求。
总的来说，WNS系列燃油（气）蒸汽锅炉具有高效燃烧、节能环保、安全可靠等优点，适用于多种工业领域的热能供应。
随着锅炉技术的不断发展，WNS系列燃油（气）蒸汽锅炉的性能和参数也将不断提升，以满足用户的需求。
燃油(气)蒸汽锅炉使用说明书通用-低氮版
WNS系列全自动燃油（气）蒸汽锅炉安装使用说明书河北鑫华新环保科技有限公司敬告用户：本锅炉必须由国务院特种设备安全监督管理部门批准发证的单位安装和修理。
1、本锅炉所用的压力管件必须由国务院特种设备安全监督管理部门批准发证的单位制造。
2、本锅炉的操作人员必须经质量技术监督部门考核、发证。
3、本锅炉在运行时应配备水处理设备，水质应符合GB/T1576《工业锅炉水质》现行标准的要求。
给水(软化水，额定蒸发量≥10t/h的锅炉给水应除氧)：浊度≤5.0FTU、硬度≤0.030mmol/L、PH值=7.0~9.0、溶解氧≤0.10mg/L、油≤2.0mg/L、全铁≤0.30mg/L、电导率≤5.5X102μs/cm。
锅水(软化水)：全碱度=6.0~24.0mmol/L、酚酞碱度=4.0~16.0mmol/L、PH值=10.0~12.0、溶解固形物≤3.5X103mg/L、相对碱度≤0.20。
目录第一部分锅炉简介 (1)一、WNS型系列蒸汽锅炉的型号意义 (1)二、锅炉结构和技术特点 (1)三、出厂简况 (2)四、部件说明 (3)第二部分锅炉安装使用说明 (4)一、安装前的准备工作 (4)二、安装要求 (5)三、受压元件的检验和水压试验 (7)四、煮炉 (9)五、使用管理 (10)六、调整安全阀 (167)七、供汽 (177)八、正常运行与管理 (178)九、排污 (189)十、停炉 (20)十一、维护保养 (20)十二、锅炉的经济运行 (20)十三、锅炉房的要求 (22)第一部分锅炉简介一、WNS型系列蒸汽锅炉的型号意义以WNS4-1.25-Y（Q）为例：表示卧式内燃锅炉，额定蒸发量为4t/h，额定蒸汽压力1.25MPa，蒸汽温度为饱和温度，燃用油（气）的蒸汽锅炉。
二、锅炉结构和技术特点1、WNS 系列全自动燃油（气）冷凝蒸汽锅炉，采用快装卧式内燃双回程湿背烟火管锅炉型式。
锅炉本体采用下置式波形炉胆，回燃室和波形炉胆、螺纹烟管相连接。
WNS型系列燃气蒸汽锅炉使用维护保养操作规程资料
WNS型系列燃气蒸汽锅炉使用维护保养操作规程资料WNS系列燃气蒸汽锅炉使用、维护、保养操作规程目的：本操作规程的目的是为了规范WNS型系列燃气蒸汽锅炉的标准化操作，保证设备的正常运行，减少设备故障发生的几率，并规范公司设备维修管理。
范围：本操作规程适用于XXX青白江原料药车间WNS型系列燃气蒸汽锅炉的使用、维护、保养操作。
职责：3.1 设备使用、维修人员：负责锅炉的运行和水质检测，执行设备维修保养标准操作规程，负责本部门设备维修管理工作及维修现场的环境管理工作。
3.2 设备部门：负责制定设备使用、维修、保养标准操作规程，并做好设备维修管理工作。
3.3 QA：负责监督检查规程执行情况。
定义：4.1 蒸汽：指锅炉利用燃料燃烧释放出的热能将水加热，使之呈气相状态。
4.2 日常维修保养：由岗位操作者负责，每日班后小维护，每周班后大维护，主要内容包括认真检查设备使用和运转情况、填写好交接班记录、对设备各部件擦洗清洁、定时加油润滑、随时注意紧固松脱的零件、调整消除设备小缺陷、检查设备零部件是否完整、工件、附件是否放置整齐等。
4.3 计划检修：4.3.1 为了防止设备性能、精度劣化或设备故障和事故停机，从“预防为主”的观点出发，根据事前的计划和相应的技术要求所进行的预防性维护和修理。
4.3.2 指根据设备的实际技术状况和精度指数的测算制定修理计划，有针对性地对各类设备采用不同类别的修理，防止设备意外磨损和突发故障，是设备预防维修的一种手段。
使用操作：5.1 设备使用前准备：5.1.1 经当地锅炉压力安全监察机构登记，并取得使用证，锅炉方可投入运行。
O）的方法进行。
5.4.2.在煮炉过程中，必须注意锅炉水位的变化，保证水位在操作水位范围内。
同时，应注意煮炉过程中的压力变化，避免压力过高或过低。
5.4.3.煮炉结束后，必须将锅炉内的化学药剂彻底清洗干净，确保不会影响药品生产的质量。
5.5.停机5.5.1.在停机前，必须先将锅炉内的压力释放，关闭天然气管路阀门和供水阀门，停止供水泵的运行。
“WNS4-1.0-Q燃气低氮蒸汽炉”技术总结
“WNS4-1.0-Q燃气低氮蒸汽炉”技术总结（姓名）.....................................................公司目录一、项目背景 (1)二、岗位职责 (2)三、专业技术能力 (2)四、作用及贡献 (2)五、关键技术点 (4)六、总结 (6)“WNS4-1.0-Q燃气低氮蒸汽炉”技术总结一、项目背景近年来全球的环境问题面临着严峻的挑战，为贯彻《中华人民共和国环境保护法》、《中华人民共和国大气污染防治法》、《国务院关于加强环境保护工作重点加强的意见》等法律、法规、保护环境，防止污染，促进锅炉生产、运行及污染治理技术的进步，在2014年颁布实施GB13271-2014《锅炉大气污染物排放标准》，其中明确规定了“颗粒物”“氮氧化物”“二氧化硫”等污染物的排放限制。
对于以天然气为燃料的锅炉，对于“颗粒物”“二氧化硫”等烟气排放指标的控制已经相对完善，但是对于“氮氧化物”的控制，相对难度较高。
标准规定燃气锅炉氮氧化物排放指标，在用锅炉限定值为400mg/m³，新建锅炉限定值为150mg/m³。
在当时，这个限定值直接淘汰了一批燃气锅炉。
随着环境治理力度的逐年加大，全国多个地区陆续出台了更为严格的氮氧化物限定指标，如，北京的DB11/139-2015、山东的DB37/2374-2018、山西的DB14/1929-2019、天津的DB12/151-2020。
这些地方性标准对于氮氧化物的限定值均定为小于等于30毫克，这就直接导致常规天然气锅炉面临淘汰的困境。
在这种新旧交替的大环境下，我公司决定打造一款“特高”品牌的超低氮（排放限制小于30毫克）燃气锅炉。
2021年1月份，开始对“WNS4-1.0-Q型号锅炉”项目进行设计。
本项目的难点在于如何实现锅炉的超低氮排放，通过什么方式实现超低氮排放？众所周知，锅炉是一种换热产品，热力计算的准确性是该类设备成型的根本，那么要想达到超低氮排放的工况，热力计算该如何改进，需要控制哪些指标呢？上述疑问是本项目重点与难点。
WNS4-1.25-Q锅炉运行操作规程
WNS4-1.25-Q锅炉(guōlú)运行操作规程为保证(bǎozhèng)WNS4-1.25-Q锅炉的安全经济运行，特制订本规程。
一、锅炉点火(diǎn huǒ)、升压、运行1、点火(diǎn huǒ)前检查点火前，应检查各承压部件是否泄漏(xièlòu)；阀门及各电源开关位置是否正确；锅炉附件是否正常；控制仪表及联锁保护装置是否正常;燃气压力、电源电压、锅炉水位是否正常等。
2、点火、运行锅炉点火运行分手动、自动两种，一般情况下采用自动运行。
2、1锅炉自动运行：将燃烧机上电源闭合开关Ⅰ按下，按一下控制器面板上“启停”键，锅炉即按设定的启停压力自动运行。
（锅炉设定的启停及转火压力、温度控制等参数由技术人员完成）2、2锅炉手动操作：按一下控制器面板上“手动”键，通过数字键可手动操作（锅炉手动操作为任务紧急情况下应急操作）。
具体操作顺序为：显示屏显示“手动”后，按“小火”键；小火启动1分钟后按“大火”键启动大火，锅炉点火运转；需要进水时按“水泵键”启动给水泵。
注意：各开启键也是关闭键，锅炉关闭顺序与开启顺序相反。
2、3锅炉初次（长期停用）升压(shēnɡ yā)过程中的操作2、4当安全阀冒出蒸汽(zhēnɡ qì)时，将阀关闭。
2、5当气压声站升至0.1MPa左右时，应冲洗(chōngxǐ)水位表和校验压力表。
2、6当气压升至0.2-0.4 MPa时，应试用各给水设备，并进行排污，使受热均匀，并检查排污阀是否严密。
对各人(ɡè rén)孔、手孔及法兰螺栓进行热态紧固、禁止用加长扳手或加杠杆操作。
2、7当气压(qìyā)升至使用压力后，再冲洗水位表和校验压力表，包括连接筒，最后校验安全阀。
三、锅炉运行状况锅炉运行时要求做到：锅炉内水位正常，蒸汽压力稳定，保持锅炉房的整洁，做好交接班工作，加强燃烧设备、燃气管路和仪表的检查，确保安全可靠，防止事故发生，提高操作水平，减少锅炉热损失，消除设备跑、冒、滴、漏，使锅炉安全经济运行并按时做好各项记录。
蒸汽锅炉设备维修保养制度
蒸汽锅炉设备维修保养制度
是一套规范和系统的操作指南，旨在确保蒸汽锅炉设备的正常运行和延长其使用寿命。
以下是一份可能的蒸汽锅炉设备维修保养制度的内容：
1. 周期性维护：
- 定期进行蒸汽锅炉的内外部清洁，包括锅炉外壳、燃烧室、烟道等部分。
- 定期检查和清理锅炉配件，如泵、阀门、传感器等，确保其正常工作。
- 定期进行锅炉的水处理和化学清洗，以防止水垢和锈蚀。
2. 故障修复：
- 当蒸汽锅炉设备出现故障时，可以由专业技术人员进行维修。
- 在维修过程中，需要确保安全和环保措施，如戴上防护手套和眼镜，避免直接接触热的或有害的物质。
3. 定期检查：
- 定期进行蒸汽锅炉设备的检查，包括燃烧效果、压力和温度控制、水位控制等方面。
- 根据检查结果，及时采取相应的维修措施，以确保设备的安全和正常运行。
4. 维修记录：
- 对每次维修和保养活动进行记录，包括日期、维修项目、维修人员、维修耗材等信息。
- 维修记录可以用于追踪设备的维修历史，评估设备的使用状况和维修效果，以及制定下一步的维护计划。
以上只是一份可能的蒸汽锅炉设备维修保养制度的内容，具体的制度需要根据实际情况进行调整和完善。
同时，为了确保蒸汽锅炉设备的正常运行，建议定期进行专业的检测和维护，以及遵守相关的安全操作规程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分发范围
目的
杜绝人为操作事故的发生，确保设备按预期使用。
范围
适用于蒸汽锅炉的操作。
责任
●操作人员：按本规程使用和卫生清洁。
●维修人员：按本规程维修和保养。
●设备基建部负责人：负责监督本规程的执行。
相关术语
无
相关文件
●《锅炉安全生产标准管理规程》 SMP-SB-010-00
程序
1使用
1.1开机前的准备工作
1.1.1检查燃气压力是否正常，管道阀门有无泄漏，阀门开关是否到位；
1.1.2试验燃气报警系统工作是否正常可靠，测试风机能否启动；
1.1.3检查软化水系统是否正常，保证软水器处于工作状态，水箱水位正常；
1.1.4检查锅炉、除污器阀门开关是否正常；
1.1.5除氧器能正常运行；
1.1.6软化水设备能正常运行。
软化水应符合GB/1576的标准，软水箱内水位正常，水
泵运行无故障。
1.2开机
1.2.1接通电控柜的电源总开关、检查各部位是否正常，故障是否有信号。
如果无信号
应采取相应措施或检查修理，排除故障；
1.2.2燃烧器进入自动清扫、点火，部分负荷、全负荷运行状态；
1.2.3在升至一定压力时，应进行定期排污一次，并检查炉内水位。
1.3运行中的巡查工作
1.3.1开启锅炉电源，监视锅炉正常点火运行，检查火焰状态，检查各部件运转声响有
无异常。
1.3.2巡视锅炉升温状况，大小火转换控制状况是否正常。
1.3.3巡视天然气压力是否正常稳定，天然气流量是否在正常范围内，以判断过滤器是
否堵塞。
1.3.4巡视水泵压力是否正常，有无异响。
1.3.5运行过程中每2小时填写一次《蒸汽锅炉运行记录》。
1.4事故停炉
1.4.1当发现锅炉本体产生异常现象，安全控制装置失灵，应按动紧急断开钮，停止锅
炉运行；
1.4.2锅炉给水泵损坏，调解装置失灵，应按动紧急断开按钮，停止锅炉运行；
1.4.3当电力燃料方面出现问题时应采取按动紧急断开按钮；
1.4.4当有危害锅炉或者人身安全现象时均应采取紧急停炉措施。
1.5临时停电注意事项
1.5.1迅速关闭主蒸汽阀，防止锅筒失水；
1.5.2关闭电源总开关和天然气阀门；
1.5.3关闭锅炉连续排污阀门防止锅炉出现其它故障；
1.5.4关闭除氧气供气阀门；
1.5.5按正常停炉顺序，检查锅炉燃料、气、水阀门是否符合停炉要求。
1.6燃气不足时注意事项:
1.6.1迅速与天然气调度取得联系，问清事故原因，并采取相应可行的措施；
1.6.2报告上级有关部门及领导；
1.6.3随时观察燃烧情况，火焰正常为麦黄色。
2清洁
2.1保证锅炉房设备及室内外的环境卫生，随时清理炉灰，确保炉内外清洁。
2.2排污
2.2.1排污时，必须高水位，低负荷（外界负荷较小时）；水位泵启动，补充炉水至高
水位后，水泵旋纽放在自动位置。
2.2.2先开快速排污阀，再打开慢速排污阀（慢慢开启），进行排污；中间反复开关几
次快速排污阀（振荡起炉底的污物，随水一起排出）。
2.2.3排污过程至补水泵自动启动（灯亮）即停止排污，先关满速排污阀，再关快速排
污阀。
（关快速排污阀时，手不能离开杠杆），排污可重复进行。
当不装快速排污
阀时仅装有两个固定排污阀时，也可先开直角阀，再开固定阀。
关闭时要注意两
个排污阀之间没有余压即可。
两种排污方法均可。
但对同一炉子必须一致，不能
今天一种方法，明天一种方法，为的是保护一个排污阀处于完好状态，确保安全。
3维护保养
3.1日常维护保养、巡检：
3.1.1三大安全附件保养（安全阀、压力表、水位表）；应定时试验、记录、送检；3.1.2机械设备保养：应定时检查、记录如润滑、排污、水泵冷却水畅通和排气、风烟
泄漏、电气维保和跑、冒、滴、漏等；
3.1.3每天应检查水泵、油泵是否缺油（水）渗漏，所有阀门是否存在漏气、油、水现
象，发现部题应及时解决；
3.1.4每天应对压力表、温度表进行目测数次并做好记录；
3.1.5除氧器中的除污器及阀门应每月检查清理一次并做好记录；
3.1.6巡检：锅炉控制柜、燃烧器及压力表、水泵及水位是否正常，对排污、软水、烟
温、压力调节等运行状况，作好设备、设施巡检记录；
3.1.7设备要经常保持清洁，每班前要擦拭干净，保持环境卫生；
3.1.8锅炉运行人员对锅炉及附属调设备要做到三好（管好、用好、修好）、四会（会
使用、会调试、会保养、会排除故障），保证设备安全稳定运行。
3.2年度、停用维护保养：
3.2.1明确检修、维护保养的锅炉编号、项目、方法、时间和责任人。
3.2.2锅炉停用期间应根据具体情况采用有效的保养方法。
附件
本规程附件一份：
培训要求
培训对象：锅炉工应参加由地方锅炉压力容器监察机构组织的安全技术培训和考
核并取得锅炉操作证后方可上岗操作。
安全、健康、环境保护
本规程安全注意事项见《锅炉安全生产标准管理规程》。
变更历史
R（SOP-SB-055）-001-00 1/1
蒸汽锅炉运行记录
注：自动连锁、燃烧机、水泵运行正常填写“正常”，有异常或故障填写“故障”并在备注栏说明原因。
其他填写数据。
