拆胎机的介绍
轮胎维修工轮胎拆装与平衡机操作课堂PPT
26.07.2024
6
轮胎拆装机和动平衡机
四、轮胎拆装操作
轮胎拆装机操作步骤：
1、首先对轮胎进行放气处理。
2、清除车轮上的杂物和平衡块， 以免发生危险。
3、将轮胎垂直放在分离铲与机 座橡胶垫之间，把分离铲移向 轮胎，踩下分离铲踏板，分离
铲在气体压力作用下使轮胎松 动。
（注意：轮胎要垂直放置，防止分离
铲损伤轮辋） 26.07.2024
7
轮胎拆装机和动平衡机
4、将轮辋固定在工 作盘上。（注意： 轮辋朝上）
5、在轮辋边缘涂少 许润滑油、剂。按 下升降杆，使拆装 器接触轮辋边缘。
26.07.2024
8
轮胎拆装机和动平衡机
6、以拆卸器的一端为支点， 用杠杆撬起轮胎外缘，踩下 工作盘旋转踏板，使工作盘 和轮胎一起旋转，使轮胎上 缘脱离轮辋。
26.07.2024
29
通知：下次上课时间
月日 时 分
26.07.2024
30
注意： 轮胎规格、材质
不同（钢轮和铝轮） 所测量的数值也不相 同。
26.07.2024
24
轮胎拆装机和动平衡机
7、输入测量数据。
26.07.2024
25
轮胎拆装机和动平衡机
8、盖下防护罩，按下 起动按钮，轮胎开 始转动，当动平衡 机自动制动后，抬 起防护罩，观察显 示仪上显示数值。
26.07.2024
26
轮胎拆装机和动平衡机
9、用手转动轮胎，当显示仪上左 侧红灯全部亮时停止转动，在 轮辋内左侧贴上相应数值平衡 块（显示仪左侧相对应显示数 值），（即在箭头所指的正对 位置，靠近轮辋边缘处粘贴平 衡块）。
26.07.2024

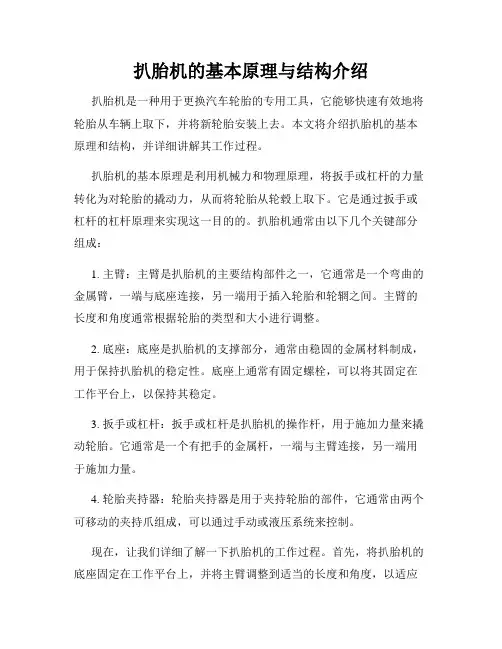

扒胎机的基本原理与结构介绍
扒胎机的基本原理与结构介绍扒胎机是一种用于更换汽车轮胎的专用工具，它能够快速有效地将轮胎从车辆上取下，并将新轮胎安装上去。
本文将介绍扒胎机的基本原理和结构，并详细讲解其工作过程。
扒胎机的基本原理是利用机械力和物理原理，将扳手或杠杆的力量转化为对轮胎的撬动力，从而将轮胎从轮毂上取下。
它是通过扳手或杠杆的杠杆原理来实现这一目的的。
扒胎机通常由以下几个关键部分组成：1. 主臂：主臂是扒胎机的主要结构部件之一，它通常是一个弯曲的金属臂，一端与底座连接，另一端用于插入轮胎和轮辋之间。
主臂的长度和角度通常根据轮胎的类型和大小进行调整。
2. 底座：底座是扒胎机的支撑部分，通常由稳固的金属材料制成，用于保持扒胎机的稳定性。
底座上通常有固定螺栓，可以将其固定在工作平台上，以保持其稳定。
3. 扳手或杠杆：扳手或杠杆是扒胎机的操作杆，用于施加力量来撬动轮胎。
它通常是一个有把手的金属杆，一端与主臂连接，另一端用于施加力量。
4. 轮胎夹持器：轮胎夹持器是用于夹持轮胎的部件，它通常由两个可移动的夹持爪组成，可以通过手动或液压系统来控制。
现在，让我们详细了解一下扒胎机的工作过程。
首先，将扒胎机的底座固定在工作平台上，并将主臂调整到适当的长度和角度，以适应要更换的轮胎。
然后，将扳手或杠杆插入轮胎和轮辋之间，用力撬动轮胎。
在撬动的过程中，轮胎夹持器将固定住轮胎，防止其滑动，并确保安全操作。
撬动轮胎时，需要施加适量的力量，以克服胎胚的内部嵌合力和胎圈与轮毂之间的摩擦力。
扒胎机通常配备了一个测力指示器或压力表，用于帮助操作者掌握合适的力度。
当轮胎从轮毂上取下后，可以用新轮胎替换，并使用扒胎机将新轮胎安装在轮毂上。
总结起来，扒胎机是一种通过利用机械力和物理原理，将扳手或杠杆的力量转化为撬动力的工具。
它由主臂、底座、扳手或杠杆以及轮胎夹持器等部件组成。
在更换轮胎时，操作者可以通过扒胎机快速有效地完成这一任务。
这种工具在汽车维修和维护领域中发挥着重要的作用，提高了工作效率并减少了人力成本。
扒胎机的工作原理与使用方法详解
扒胎机的工作原理与使用方法详解扒胎机是一种用于拆除汽车轮胎的专用工具。
它通过一种特殊的机械设计，能够将轮胎从轮毂上剥离下来。
本文将详细介绍扒胎机的工作原理以及正确的使用方法。
一、工作原理扒胎机的工作原理基于力的转化和机械原理。
通常，扒胎机由以下几个部件组成：1. 扒胎机主体：包括底座、支承杆和扒胎手柄等部分。
底座提供稳定的支撑，支承杆用于固定轮毂，扒胎手柄则是用来操作扒胎机的主要工具。
2. 扒胎爪：安装在扒胎机的主体上，用于夹紧轮胎，通过对轮胎施加力量使其与轮毂分离。
扒胎机的使用步骤如下：1. 安装扒胎机：将扒胎机底座放置在稳固平坦的地面上，确保其不会滑动或倾斜。
2. 固定轮毂：将轮胎安放在扒胎机上，调整支承杆的位置使其与轮毂贴紧。
然后使用螺丝刀或其他工具固定轮毂，确保其牢固稳定。
3. 打开扒胎手柄：操作扒胎手柄，使扒胎机的扒胎爪夹紧轮胎。
确保夹紧力道均匀，并避免损坏轮胎或轮毂。
4. 分离轮胎：通过扳动扒胎手柄，施加力量将轮胎与轮毂分离。
这一步需要耐心和一定的力量，确保力道适中，以免对轮胎或轮毂造成损害。
5. 完成拆胎：当轮胎与轮毂已完全分离时，将轮胎从轮毂上取下。
同时检查轮毂和轮胎的状态，确保无损坏。
二、扒胎机的使用方法扒胎机是一种专业的工具，使用时需要注意以下几点：1. 安全操作：在使用扒胎机前，确保自己已经了解该工具的使用方法，并熟悉相关操作。
使用时应戴上适当的手套和眼部防护，以及防滑、防摔的鞋子。
2. 轮胎类型：扒胎机适用于大多数轮胎类型，但不适用于特殊轮胎，如低扁平比轮胎、悬挂轮胎等。
在使用前，应确认该轮胎可以通过扒胎机进行拆卸。
3. 切勿过度用力：在使用扒胎机时，应均匀施加力量，避免过度用力。
如果遇到阻力过大或无法分离轮胎与轮毂，应停止操作，并寻求专业帮助。
4. 定期维护：扒胎机作为一种机械工具，需要定期进行维护和保养，以确保其正常运行。
清洁扒胎机的各个部件，并涂抹适当的润滑剂以保持运动的顺畅。

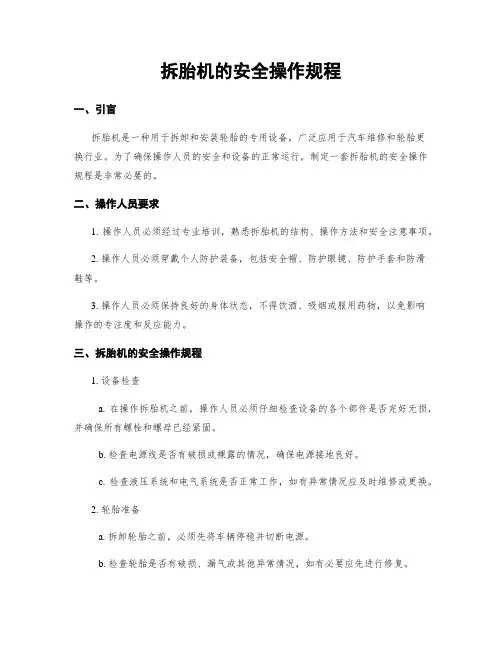

拆胎机的安全操作规程
拆胎机的安全操作规程一、引言拆胎机是一种用于拆卸和安装轮胎的专用设备，广泛应用于汽车维修和轮胎更换行业。
为了确保操作人员的安全和设备的正常运行，制定一套拆胎机的安全操作规程是非常必要的。
二、操作人员要求1. 操作人员必须经过专业培训，熟悉拆胎机的结构、操作方法和安全注意事项。
2. 操作人员必须穿戴个人防护装备，包括安全帽、防护眼镜、防护手套和防滑鞋等。
3. 操作人员必须保持良好的身体状态，不得饮酒、吸烟或服用药物，以免影响操作的专注度和反应能力。
三、拆胎机的安全操作规程1. 设备检查a. 在操作拆胎机之前，操作人员必须仔细检查设备的各个部件是否完好无损，并确保所有螺栓和螺母已经紧固。
b. 检查电源线是否有破损或裸露的情况，确保电源接地良好。
c. 检查液压系统和电气系统是否正常工作，如有异常情况应及时维修或更换。
2. 轮胎准备a. 拆卸轮胎之前，必须先将车辆停稳并切断电源。
b. 检查轮胎是否有破损、漏气或其他异常情况，如有必要应先进行修复。
c. 确保轮胎上没有任何异物，如螺丝、钉子等，以免损坏拆胎机或造成人身伤害。
3. 拆卸轮胎a. 操作人员应按照拆胎机的使用说明书操作，严禁超负荷使用设备。
b. 使用合适的工具将轮胎固定在拆胎机上，确保轮胎牢固稳定。
c. 在拆卸过程中，操作人员必须保持注意力集中，避免手部或身体接近运动部件，以免发生夹伤或撞伤事故。
d. 在拆卸过程中，应注意轮胎内可能存在的压缩空气，避免突然释放造成伤害。
4. 安装轮胎a. 在安装轮胎之前，操作人员必须确保拆胎机处于稳定状态，并使用合适的工具将轮胎固定在拆胎机上。
b. 在安装过程中，操作人员应注意轮胎和轮毂的匹配，确保安装正确。
c. 在安装过程中，应注意轮胎内可能存在的压缩空气，避免突然释放造成伤害。
5. 设备维护a. 拆胎机的定期维护工作必须由专业人员进行，包括清洁、润滑和更换易损件等。
b. 拆胎机的维护记录应及时更新，并保留至少一年的时间。
拆胎机

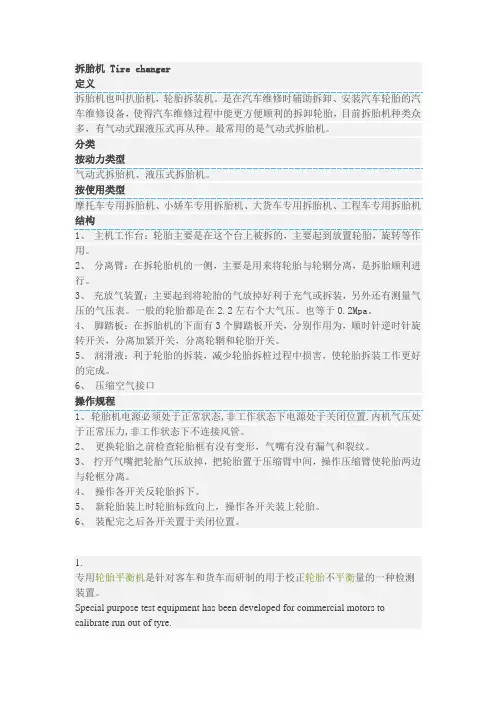

拆胎机 Tire changer 定义 拆胎机也叫扒胎机，轮胎拆装机。
是在汽车维修时辅助拆卸、安装汽车轮胎的汽 车维修设备， 使得汽车维修过程中能更方便顺利的拆卸轮胎，目前拆胎机种类众 多，有气动式跟液压式再从种。
最常用的是气动式拆胎机。
分类 按动力类型 气动式拆胎机、液压式拆胎机。
按使用类型 摩托车专用拆胎机、小娇车专用拆胎机、大货车专用拆胎机、工程车专用拆胎机 结构 1、 主机工作台：轮胎主要是在这个台上被拆的，主要起到放置轮胎，旋转等作 用。
2、 分离臂：在拆轮胎机的一侧，主要是用来将轮胎与轮辋分离，是拆胎顺利进 行。
3、 充放气装置：主要起到将轮胎的气放掉好利于充气或拆装，另外还有测量气 压的气压表。
一般的轮胎都是在 2.2 左右个大气压。
也等于 0.2Mpa。
4、 脚踏板：在拆胎机的下面有 3 个脚踏板开关，分别作用为，顺时针逆时针旋 转开关，分离加紧开关，分离轮辋和轮胎开关。
5、 润滑液：利于轮胎的拆装，减少轮胎拆桩过程中损害，使轮胎拆装工作更好 的完成。
6、 压缩空气接口 操作规程 1、 轮胎机电源必须处于正常状态,非工作状态下电源处于关闭位置.内机气压处 于正常压力,非工作状态下不连接风管。
2、 更换轮胎之前检查轮胎框有没有变形，气嘴有没有漏气和裂纹。
3、 拧开气嘴把轮胎气压放掉，把轮胎置于压缩臂中间，操作压缩臂使轮胎两边 与轮框分离。
4、 操作各开关反轮胎拆下。
5、 新轮胎装上时轮胎标致向上，操作各开关装上轮胎。
6、 装配完之后各开关置于关闭位置。
1. 专用轮胎平衡机是针对客车和货车而研制的用于校正轮胎不平衡量的一种检测 装置。
Special purpose test equipment has been developed for commercial motors to calibrate run out of tyre.2. 从软、硬件两个方面论述了大型轮胎专用平衡机的结构原理及其测试技术。
轮胎拆装机用途
轮胎拆装机用途
轮胎拆装机，又称拆胎机、扒胎机，是一种用于安装和卸载汽车轮胎的设备。
它可以为汽车、摩托车和重型卡车等不同车辆更换轮胎，是汽车维修行业、4S店和轮胎店必备的修车设备。
轮胎拆装机主要有气动式和液压式两种，其中气动式最为常用。
轮胎拆装机的用途主要包括以下几点：
1. 更换轮胎：轮胎拆装机可以方便快捷地拆卸和安装汽车轮胎，提高了工作效率。
2. 轮胎维修：轮胎拆装机可以帮助维修人员更准确地处理轮胎问题，如修补轮胎、更换轮胎配件等。
3. 车辆检测：通过轮胎拆装机，可以方便地检查轮胎气压、轮胎磨损状况等，从而及时发现潜在的车辆问题。
4. 轮胎保养：使用轮胎拆装机可以方便地进行轮胎更换、轮胎保养工作，提高轮胎使用寿命。
5. 适应不同场景：轮胎拆装机适用于各种汽车维修场景，如轿车、SUV、卡车等，满足各种车型的轮胎更换需求。
6. 提高安全性：轮胎拆装机的设计和操作简便，降低了人工操作的风险，提高了维修过程的安全性。
总之，轮胎拆装机在汽车维修行业中发挥着重要作用，为汽车用户提供便捷、高效的轮胎服务。
扒胎机知识
扒胎机也称为轮胎拆装机，在汽车维修时辅助拆卸、安装汽车轮胎必不可少的汽车维修设备，随着扒胎机市场越来越大，技术的更新换代速度飞涨，目前拆胎机种类众多，有气压式扒胎机、全自动扒胎机、手动式扒胎机、液压式扒胎机等，而最为常见的是气动式扒胎机。
气动扒胎机集各种功能于一身，是目前市场上最先进的机型之一，也是国内唯一的功能最全、性能最好的机型，移动夹爪。
夹紧轮辋比较适合改装车厂，也可选用轮胎吊装。
该机具有双侧的机械气动助臂，适合各国的操作方法，操做比较简便快捷。
可以提高工作效率，特别适用于轮胎厂生产线配套。
采用的是立柱气动后倾，推拉气动自动锁紧设计。
简易有效的上爆冲装置，解决轮胎充气难，灵活机动，可随机器，可分离，适合各种轮胎店。
手动扒胎机是根据市场需求最新推出的改良产品，其性能与质量更加稳定可靠。
扒胎机兼拆胎、装胎、充气于一体，还具有右辅助臂等装置使拆装宽扁轮胎更方便，更安全可靠。
适用于各种中小型车轮胎的拆、装和充气，是汽车修理厂和汽车轮胎店的得力助手。
全自动扒胎机兼拆胎，装胎，充气于一体，独有的右辅助臂等装置使拆装宽扁轮胎更方便，更安全可靠。
适用于各种中小型车轮胎的拆、装和充气，是汽车修理厂和汽车轮胎店的得力助手。
拆胎机的安全操作规程
拆胎机的安全操作规程标题：拆胎机的安全操作规程引言概述：拆胎机是用于拆卸汽车轮胎的设备，操作不当可能造成人身伤害或者设备损坏。
为了确保操作安全，避免意外发生，制定相应的安全操作规程至关重要。
一、操作前的准备工作1.1 确保拆胎机处于稳定状态，地面平整，无滑动或者倾斜。
1.2 检查拆胎机的各个部件是否完好，有无损坏或者松动现象。
1.3 穿戴好工作服和安全防护用具，如手套、护目镜等。
二、操作过程中的注意事项2.1 在操作拆胎机时，应按照操作手册上的步骤进行，不得随意更改或者省略。
2.2 操作人员应保持清醒头脑，不得在疲劳或者酒后操作拆胎机。
2.3 在操作过程中，要时刻注意周围环境，避免发生碰撞或者夹伤等意外。
三、拆卸轮胎时的安全措施3.1 在拆卸轮胎之前，应先将轮胎上的气压彻底放尽，以减少爆胎的危（wei）险。
3.2 使用适当的工具和技巧，避免在拆卸轮胎时造成轮胎或者轮毂的损坏。
3.3 拆卸轮胎时，要确保周围没有人员或者其他物体，以免造成意外伤害。
四、维护保养与日常清洁4.1 定期对拆胎机进行检查和维护，保证各部件的正常运转。
4.2 在使用完毕后，要对拆胎机进行清洁，清除油污和杂物，以延长设备的使用寿命。
4.3 对于有故障或者异常现象的拆胎机，应及时住手使用，并请专业人员进行维修处理。
五、紧急情况处理5.1 在操作过程中，如遇到设备故障或者其他紧急情况，应即将住手操作，并通知相关人员进行处理。
5.2 在紧急情况下，操作人员要保持镇静，不得慌乱或者盲目行动。
5.3 在紧急情况得到解决后，要对设备和操作过程进行检查，确保再次操作时不会浮现类似问题。
结论：遵守拆胎机的安全操作规程，不仅可以保障操作人员的安全，还可以延长设备的使用寿命，提高工作效率。
因此，操作人员应严格遵守相关规定，做好安全防护工作，确保操作过程安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢
单位名称：中运智能机械集团
拆胎机的介绍zy08
单位名称：中运智能机械集团
• 拆胎机简介
• 拆胎机，也叫轮胎拆装机。使得汽车维修过程中能更方便顺利的拆卸 轮胎，目前拆胎机种类众多，有气动式跟液压式再从种。常用的是气 动式拆胎机。
• 拆胎机的结构组成
• 1、 主机工作台：轮胎主要是在这个台上被拆的，主要起到放置轮胎， 旋转等作用。
• 5、 润滑液：利于轮胎的拆装，减少轮胎拆桩过程中损害，使轮胎拆 装工作好的完成。
• 6、 压缩空气接口
• 拆胎机功能特点
• 1.液压泵站采用进口组件 • 2.减速箱采用锡青铜齿圈，延长使用寿命 • 3.液压气动元件密封件，采用进口组件 • 4工具头ห้องสมุดไป่ตู้的圆盘芯轴，采用滚动轴承设计，即使在操作时轮胎胎口阻力情况
下，也能转动自如.
• 拆胎机技术参数 • 操作压力 50-130bar • 最大车轮直径 2300mm • 最大车轮宽度 1100mm • 噪声 <75dB • 轮辋直径 14"-42" • 42"-52" • 液压站马达 1.1kW 380V-3Ph 50Hz • 齿轮箱马达(双速) 2.4/3.0kW 380V/3Ph 50Hz(two speed) • 气源 8-10bar
• 2、 分离臂：在拆轮胎机的一侧，主要是用来将轮胎与轮辋分离，是 拆胎顺利进行。
• 3、 充放气装置：主要起到将轮胎的气放掉好利于充气或拆装，另外 还有测量气压的气压表。一般的轮胎都是在2.2左右个大气压。也等于 0.2Mpa。
• 4、 脚踏板：在拆胎机的下面有3个脚踏板开关，分别作用为，顺时针 逆时针旋转开关，分离加紧开关，分离轮辋和轮胎开关。
