如何预防环氧地坪漆气泡？

合集下载

涂料产生气泡的原因及控制方法

涂料产生气泡的原因及控制方法涂料在使用过程中常常会产生气泡，这给涂料表面的质量和美观度带来了很大的影响。

产生气泡的原因主要有以下几个方面：溶剂挥发、填料吸湿、涂料粘度、涂料表面张力以及作业条件等。

为了保证涂料的质量，我们需要针对产生气泡的原因采取适当的控制方法。

首先，涂料中的溶剂挥发是产生气泡的主要原因之一、挥发过程中，挥发物会与涂料内部的空气形成气体泡沫。

因此，控制挥发速率和涂料表面的气体扩散是避免气泡产生的关键。

为了做到这一点，可以选择熟悉挥发特性的低挥发性溶剂，并适当调整涂料的配方以减少挥发物的含量。

此外，在制备涂料时，还可以通过加入一些固化剂和促进剂来控制溶剂的挥发速率。

填料吸湿也是涂料产生气泡的常见原因之一、填料会吸湿并释放水分，从而导致涂料中的气泡生成。

为了避免这种情况，可以选择防潮性能较好的填料，或者对货物存储时进行干燥处理。

涂料的粘度也是影响气泡产生的重要因素之一、粘度过高会导致涂料内部空气无法释放，从而产生气泡。

此外，涂料的粘度也会影响气泡在涂料表面的形成与分布。

为了控制涂料的粘度，可以通过调整涂料的配方、添加适量的稀释剂、控制涂布工艺等方法来实现。

涂料表面张力也会对气泡的形成产生影响。

涂料中的表面张力越大，气泡便越难从涂料内脱离，并且涂料表面会形成较大的气泡。

为了减小涂料表面张力，可以采用降低溶剂含量或加入一些表面活性剂等方法。

这样，涂料中的气泡就能更容易地从涂料内部脱离，并且涂料表面的气泡也会更小。

最后，作业条件对涂料产生气泡也有一定影响。

例如，施工环境的湿度、温度等因素会直接影响涂料的干燥速度和挥发速率，从而影响涂料表面的气泡形成。

为了控制气泡的产生，可以采用适当的加热或通风措施，以提高施工环境的温度和湿度。

综上所述，涂料产生气泡的原因主要包括溶剂挥发、填料吸湿、涂料粘度、涂料表面张力和作业条件等因素。

为了避免气泡的产生，可以采取适当的控制方法，如选择合适的挥发性溶剂、防潮填料、调整涂料粘度、降低涂料表面张力以及控制作业条件等。

环氧地坪漆起泡的原因以及解决方法

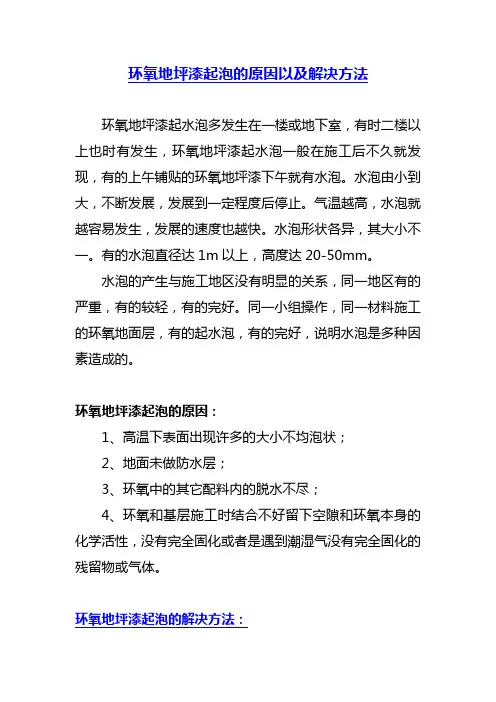

环氧地坪漆起泡的原因以及解决方法
环氧地坪漆起水泡多发生在一楼或地下室，有时二楼以上也时有发生，环氧地坪漆起水泡一般在施工后不久就发现，有的上午铺贴的环氧地坪漆下午就有水泡。

水泡由小到大，不断发展，发展到一定程度后停止。

气温越高，水泡就越容易发生，发展的速度也越快。

水泡形状各异，其大小不一。

有的水泡直径达1m以上，高度达20-50mm。

水泡的产生与施工地区没有明显的关系，同一地区有的严重，有的较轻，有的完好。

同一小组操作，同一材料施工的环氧地面层，有的起水泡，有的完好，说明水泡是多种因素造成的。

环氧地坪漆起泡的原因：
1、高温下表面出现许多的大小不均泡状；
2、地面未做防水层；
3、环氧中的其它配料内的脱水不尽；
4、环氧和基层施工时结合不好留下空隙和环氧本身的化学活性，没有完全固化或者是遇到潮湿气没有完全固化的残留物或气体。

环氧地坪漆起泡的解决方法：
首先，将泡刺破，如有水冒出，即说明漆层底下或背后有潮气渗入，经太阳一晒，水分蒸发成蒸气，就会把漆皮顶起成泡。

此时，先用热风喷枪除去起泡的油漆，让木料自然干燥，然后刷上底漆，最后再在整个修补面上重新上漆。

若泡中无水，就可能是木纹开裂，内有少量空气，经太阳一晒，空气膨胀，漆皮就鼓起了。

面对这种情况，先刮掉起泡的漆皮，再用树脂填料填平裂纹，重新上漆，或不用填料，在刮去漆皮后，直接涂上微孔漆。

环氧地坪油漆施工防护措施

环氧地坪油漆施工防护措施在进行环氧地坪油漆施工过程中，为确保安全与质量，需要采取一系列的防护措施。

以下是针对八个方面的详细介绍：1.保持地面干燥在进行环氧地坪油漆施工前，确保地面完全干燥是非常重要的。

潮湿的地面可能会导致涂层起泡或脱落，影响地坪的质量和寿命。

为了确保地面的干燥度，可以在施工前进行水分测试，并采取相应的排水或干燥措施。

2.清洁地面在施工前，彻底清洁地面是必要的。

地面上残留的油、脂、蜡等物质可能会影响涂层的附着力和质量。

为了确保清洁效果，可以使用专业的清洁剂和吸水机进行清理。

同时，在施工期间也要保持地面的清洁，避免交叉污染。

3.涂装防护在施工过程中，为了防止漆料对皮肤或呼吸系统造成伤害，需要采取涂装防护措施。

工作人员应佩戴防护手套、口罩和安全帽等防护用品，并确保工作场所的良好通风。

此外，为防止漆料溅到眼睛或皮肤上，应使用适当的保护装置和清洗设施。

4.通风良好在施工过程中，保持良好的通风条件可以避免吸入过多的挥发性有机化合物（VOC）。

为了确保通风效果，可以在工作场所安装通风设备或开启窗户等通风口。

此外，还可以合理安排作业时间，避免在通风不良的环境下进行涂装作业。

5.防火措施在使用涂料时，要遵守防火规定并采取相应的防火措施。

首先，应选择防火性能良好的地坪漆品种。

其次，在使用涂料时，应避免火源并远离易燃物品。

同时，在工作场所设置防火设备，如灭火器等，以备不时之需。

6.避免混合为确保使用效果和涂装质量，应尽量避免将不同颜色的涂料进行混合。

每次使用涂料时，应选择同一批次、同一颜色的产品，以避免色差和质量问题。

此外，对于不同性质的涂料（如油性和水性），应避免混合使用，以免产生化学反应影响涂装效果。

7.控制涂装厚度在涂装过程中，控制涂装厚度对于地坪的质量和寿命具有重要影响。

过薄的涂层可能会影响附着力、耐磨性和抗腐蚀性能；而过厚的涂层则可能导致起泡、开裂等问题。

因此，在涂装时需要根据地面情况和设计要求来控制涂料的厚度，确保涂装质量和效果。

工业环氧地坪漆施工中混凝土表面产生气泡的原因及预防措施

工业环氧地坪漆施工中混凝土表面产生气泡的原因及预防措施工业环氧地坪漆对水泥地面有着一定的要求，水泥基面牢固、结实、不起壳，杜绝砂浆起壳现象，最好混凝土层与砂浆找平层一起浇注；如果先捣混凝土层，则要求砂浆层的厚度不低于4cm，车道则要求更厚一些。

要求表面不起砂，硬度好，没有水泥粉化现象。

要求优质水泥。

新倒水泥砂浆层要充分保养。

水泥基面平坦、无凸凹不平、蜂窝麻面、水泥疙瘩。

表面干燥，含水量小于6,保持地面干燥无油污,切记水泥地面保养期过后进场施工前5天,不能用水冲洗或拖把拖地。

而很多水泥地坪在浇筑过程中会出现很多问题，从而导致环氧地坪漆工程的施工失败，下面明诚地坪漆为您介绍下水泥地坪中出现的起泡的原因以及解决方案。

一、产生原因1、原材料方面（1）气泡与水泥品种有非常密切的关系在水泥生产过程中使用助磨剂（外掺专用助磨剂，厂家非常多，质量差异非常大，通常含有较多表面活性剂）的作用下，通常会产生气泡过多的情况，且水泥中碱含量过高，水泥细度太细，含气量也会增加。

（2）外加剂类型和掺量对气泡的产生有很大影响市场上常见的减水剂都具有一定的引气效果，不同的类型和掺量都会影响气泡的数量和大小，而且减水剂掺量越大影响越明显。

例如聚羧酸减水剂，其减水组分本身就具有一定的引气效果，在混凝土中引入的气泡含量和质量是不稳定的，主要是一些大的有害的气泡会影响混凝土性能。

只进行混凝土含气量测试不能对引入的气泡的数量和大小进行表证。

当含气量满足要求时，引入的也可能是有害气泡，这对混凝土强度及耐久性反而不利。

（3）掺合料也会直接影响气泡的数量当混凝土中水泥的含量可以保证混凝土的强度时，用掺合料代替部分水泥，可以改善混凝土的和易性，活性料还对强度有一些提高，适量的掺合料能改善混凝土的和易性，形成的胶合料能填塞骨料间的空隙，减少气泡的产生。

但掺加过量的掺合料会导致混凝土的粘度增加，影响气泡的排出，故混凝土中掺合料较多是导致气泡产生的原因。

涂料施工中如何避免产生气泡

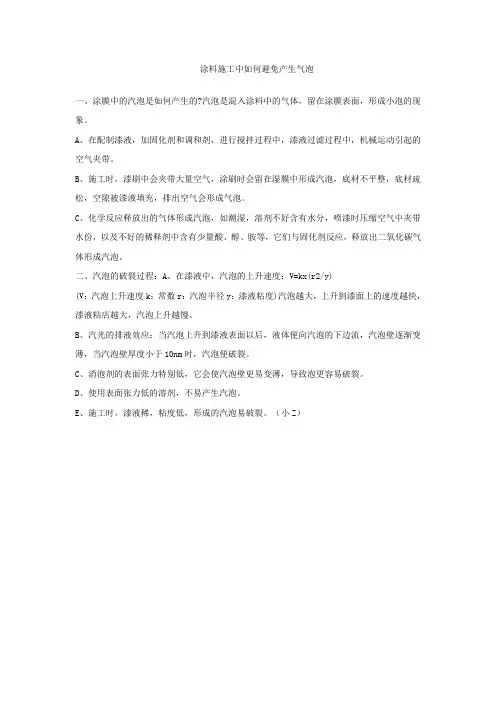

涂料施工中如何避免产生气泡
一、涂膜中的汽泡是如何产生的?汽泡是混入涂料中的气体，留在涂膜表面，形成小泡的现象。

A、在配制漆液，加固化剂和调和剂，进行搅拌过程中，漆液过滤过程中，机械运动引起的空气夹带。

B、施工时，漆刷中会夹带大量空气，涂刷时会留在湿膜中形成汽泡，底材不平整，底材疏松，空隙被漆液填充，排出空气会形成气泡。

C、化学反应释放出的气体形成汽泡，如潮湿，溶剂不好含有水分，喷漆时压缩空气中夹带水份，以及不好的稀释剂中含有少量酸、醇、胺等，它们与固化剂反应，释放出二氧化碳气体形成汽泡。

二、汽泡的破裂过程：A、在漆液中，汽泡的上升速度：V=kx(r2/y)
(V：汽泡上升速度k：常数r：汽泡半径y：漆液粘度)汽泡越大，上升到漆面上的速度越快，漆液粘店越大，汽泡上升越慢。

B、汽光的排液效应：当汽泡上升到漆液表面以后，液体便向汽泡的下边流，汽泡壁逐渐变薄，当汽泡壁厚度小于10nm时，汽泡便破裂。

C、消泡剂的表面张力特别低，它会使汽泡壁更易变薄，导致泡更容易破裂。

D、使用表面张力低的溶剂，不易产生汽泡。

E、施工时，漆液稀，粘度低，形成的汽泡易破裂。

（小Z）。

环氧地坪施工中出现的问题及解决方案

环氧地坪施工中出现的问题及解决方案（一）起水泡原因1）结构体地下层、水箱旁、底楼层或其它地面水气湿度偏高；2）没做断水处理或底漆封闭不良。

预防方法1）施工前先以水份计协助判断；2）水份及水压太高的地点须先做断水处理；3）选择亲水性的环氧树脂底漆。

（二）色差原因1）环氧树脂涂料主剂沉淀，未充分搅拌均匀；2）倒料在地面上，与前接缝处之接触时间过久；3）涂层厚薄不均；4）施工中途断料；5）采用不同批号面漆。

预防方法1）施工前主剂应先充分搅拌均匀；2）避免与前接缝处接触间隔大久，尽可能整个操作线一起施工；3）尽量使用固定工具及加强施工人员施工熟练度；4）涂料须一次备足，防止断料；5）尽可能使用同一批号涂料。

（三）火山口原因1）下层有凹洞；2）下层有油污；3）涂料本身原因；预防方法1）施工前先用环氧批土把凹洞修补填平后再进行施工；2）将下层油污清除干净；3）选用合适的涂料。

（四）发白原因1）冬天油漆反应速度过慢，且硬化剂与空气反应产生白雾状；2）在低温多湿之场合施工；3）施工后遭水侵入。

预防方法1）选择适当硬化剂；2）避免低温多湿条件施工，不得已时应采取加温除湿措施，如空调加温降湿，暖风机加温；3）避免施工后有水侵入。

（五）齿痕原因：1）镘刀镘涂后，没有再抹平；2）涂料粘度过高，流平性不佳；3）涂料反应过快。

预防方法1）正确使用镘刀均匀涂布；2）选用粘度低、流平性好的涂料（尤其在冬天）；3）夏季选择反应不太快的涂料。

（六）露底原因1）涂料涂布厚度不够；2）涂料涂布不均匀；3）涂料本身遮盖力不佳。

预防方法1）漆膜须达到足够厚度；2）漆膜均匀涂布；3）选用足够遮盖力的涂料。

（七）气泡及原因1）混合后反应速度过快；2）混合液粘度过高，造成消泡太慢；3）气温太低，消泡困难；4）地坪粗糙多孔。

预防方法1）选用产生较少机械气泡的搅拌设备，混合均匀后，宜静置消泡3-5分钟；2）中涂批补，面漆批补封闭地坪砂孔；3）涂布抹平时，表面不允许有目视之气泡，如尚有气泡，穿着钉鞋进入，用针刺泡或消泡滚输消泡。

环氧地坪漆的常见问题和解决方法.doc

环氧地坪漆的常见问题和解决方法在环氧地坪漆系统涂装过程中常会产生各种涂膜问题在涂装后不久或使用初期也会产生统称早期破坏现象.主要是指在地坪投入使用几个月内就产生起泡失光起皮脱层等现象或涂膜的某些性能不能达到目标.以下是在地坪的施工过程常见的一些和解决方法。

环氧地坪漆的起泡问题：环氧地坪漆的起泡分为涂层表面起泡和渗透压起泡二种情况，涂层表面起泡主要是潮气和挥发性液体的存在，涂膜在干燥过程中或在高温高湿下表面出现许多的大小不均，圆形不规则的泡状鼓起现象：渗透压起泡主要是混凝土中的水汽造成。

小气泡在漆膜固化过程中逸出时产生的微细气孔。

在固化反应过程中，由于涂料粘度增大，气孔细微管道不会闭合，而最终保留在干燥的漆膜中。

要达到漆表没有残存空气或，一是选择好的施工方式，减少空气进入量，但实际上，施工方法大部分时候已由实际应用条件决定，该方法作用有限。

二是通过调节涂料配方，减少或消除微泡。

具体上，可通过选择低泡性原料或调节最佳粘度，可以显着降低泡沫问题，但此方法常受限于涂料预定的性能指标和施工时的粘度规范。

环氧地坪漆的渗色问题：渗色是指在一种涂膜上涂覆另一种颜色的漆时，底层部分渗入到面层涂膜中而使面层涂膜变色的现象。

产生渗色的原因主要是：1底漆不干，2底漆和面漆的色差，3没涂底或底材中含有色物质，4底漆中含有有机颜料。

环氧地坪漆的发花问题：发花是涂膜的色彩局部不均匀，出现斑痕，条纹和色相杂乱的现象。

一般是主要是涂料的施工不当以及涂料组分变质等引起的。

环氧地坪漆不干的原因分析：大致有如下几点：1、环氧地坪漆配比不正确，如固化剂加多加少都会出现些问题，建议配料时一定要用电子秤来配2、看你说的情况表面过了24H还是粘的，看样子一直不会干了，告诉你一个方法，马上用无溶剂环氧树脂在表面再刮一层，等干透后，再滚一层面漆。

环氧地坪漆的泛白问题：泛白是施工过程中或刚施工完的地面涂层表面涂膜呈现乳白色，类似云彩那样变白失光的现象。

环氧地坪漆施工方法及注意事项

环氧地坪漆施工方法及注意事项一、环氧地坪漆施工方法：1.表面处理：将地板表面进行打磨、清洁和除尘，确保地面平整、干净，并清除任何旧漆层、油脂、灰尘和松散物。

2.基础层涂覆：使用底漆涂覆地面，以增加地板与环氧地坪漆层间的附着性。

底漆可按照施工要求加入稀释剂进行涂覆。

3.混合涂料：按照厂家说明书的比例将环氧地坪漆与固化剂充分混合，使用搅拌机搅拌均匀，避免产生气泡。

4.施工方法：使用滚筒或喷枪将混合好的环氧地坪漆均匀涂覆在地面上，保持每一层漆膜的厚度相同。

要注意避免涂布过厚，以免出现起泡、开裂等问题。

5.涂布层数：通常需要涂布两层环氧地坪漆，每层涂布间需要等待足够的干燥时间。

在第一层漆膜干燥固化后，进行第二次涂布。

6.防尘层：在最后一层环氧地坪漆干燥之后，施工防尘层或防滑层，以增加地坪的耐磨性和防滑性能。

二、环氧地坪漆施工注意事项：1.施工环境条件：施工时要确保环境温度在5-35摄氏度之间，湿度低于85%，以保证环氧地坪漆的固化效果。

2.选择合适的地板：根据使用环境选择合适的环氧地坪漆材料，例如耐磨、防滑、抗化学腐蚀等性能。

3.表面处理：地面表面应该平整、干燥、干净，无任何污物、灰尘和松散物。

注意修复地面的裂缝和坑洞。

4.防水防潮处理：对于需要防水或防潮的区域，应该在施工之前做好相应的处理，如防水层或基础防潮层。

5.均匀涂布：在涂布环氧地坪漆时，要注意均匀涂布，确保每一层的厚度相同，避免涂布过厚或过薄。

6.风干时间：每层环氧地坪漆涂布完成后，要等待足够的风干时间，通常为24小时以上。

在低温或高湿度环境中，风干时间可能要延长。

7.质量检查：完成施工后，要进行质量检查，确保地坪表面光滑、无气泡、开裂或脱落现象。

8.保养维护：施工完毕后，要注意地坪的保养维护工作，避免重物碰撞、划伤等损伤地坪表面。

以上是关于环氧地坪漆施工方法及注意事项的介绍，希望能对您有所帮助。

如何解决环氧地坪涂料的气泡问题？

如何解决环氧地坪涂料的气泡问题？
在无溶剂型环氧地坪涂料中，空气的存在是导致针孔的主要原因，它是小气泡在漆膜固化过程中逸出时产生的微细气孔。

在固反应过程中，由于涂料粘度增大，气孔细微管道不会闭合，而最终保留在干燥的漆膜中。

要达到漆膜表面没有残存空气或针孔，第一种方法是选择好的施工方式，减少空气进入量，但实际上，施工方法大部分时候已由实际应用条件决定，该方法作用有限。

第二种是通过调节涂料配方，减少或消除微泡。

具体上，可通过选择低泡性原料或调节最佳粘度，可以显着降低泡沫问题，但此方法常受限于涂料预定的性能指标和施工时的粘度规范。

如何解决环氧地坪涂料的气泡问题?
为此，要选择品质良好的脱泡剂(消泡剂)产品，能有效和快速的抑制微泡的形成，促使混入的气体迅速排出，而且不会影响涂料体系的物理性能。

作用的机理是脱泡剂能提高气泡在涂料中的上升速度，因为，小气泡上升到涂料表面的速度非常慢，尤其是在无溶剂型或高黏度/高膜厚环氧树脂体系时。

具体的说，脱泡剂在涂料中会呈现不
兼容性和非极性状态，此特性能促使气泡快速聚集在气体和液体界面。

当气泡被非极性的脱泡剂层所包覆时，而脱泡剂和基料或基料溶液之间的作用力又都很弱，所以只要有这样相同的气泡相互靠近，就会自然融合一起，形成较大的气泡，进而提高气泡在涂料或涂膜中的上升
速度，而达到脱泡和消泡的效果。

目前市面上的脱泡剂（消泡剂），有国迪高TEGO®Airex900、FoamexN等品牌。

环氧地坪漆涂装后如何预防起泡

环氧地坪漆涂装后如何预防起泡随着昼夜和季节的大气温度在不断地变化，或渐渐升高，或渐渐降低。

包内的水气冷凝结成小水珠，压力也随之降低，因被鼓起的环氧层有一定的强度，鼓包不能恢复原状，使鼓包内产生负压，这样又将基层内含有水分的湿气吸入，使包内产生的水分增多。

待第二天升温时，由于包内可蒸发的水分增加，又产生更大的压力，使鼓包的体积又扩大，从剖开的鼓包基层中发现峰窝状中有一些小白点，就是和基层相连的水分通道。

人们把这种发展着的鼓包叫“活包”。

当鼓包发展到一定大小，由于基层渐干，断了“水源”，也有因包大而扁平，减少了向上的撕开力，有的鼓包处的环氧层受高温作用上晒下蒸。

随着温度的升降，环氧层所受的拉力时大时小，使环氧层产生疲劳和老化。

则部份鼓包的环氧层在外力的作用下先破坏。

直接破坏环氧层的美观、无尘净化屋的封闭性能和耐用年限。

深圳环氧地坪公司告诉大家：必须针对工程实际情况，采取措施防止水泡的产生。

1.解决环氧层起水泡的产生，又主要是解决环氧地板施工中的“三怕”（1）怕水；（2）怕晒；（3）怕灰尘。

2.采取措施防止水泡：1.在基层上做防水层，防止水气向上渗控制基层或防水层内的含水率在8%内，基层或防水层抗压强度大于20MPa，进行环氧施工。

2.提高环氧层和基层或防水层的粘接力，克服初起水泡时的胀力避免水泡的发生。

3.环氧层施工中，底涂层应选用质量好的材料，一、让一部份环氧渗透到基层或防水层中上下形成一个整体，二、是提高粘接力，固化后少留残余物质或化学气体。

4.环氧施工完后避免阳光的照晒，减少环氧层表面和里面温差大小的变化。

5.在基层或防水层上施工一定要清理干净。

施工后的环氧层和基层或防水之间不留空隙。

(6)总之防水材料在选用上必须，具备以下几点，1）抗渗不透气性；2）抗压性，强度大于20MPa；3）和地面有超强的粘接性；4）和环氧树脂容易粘接形成一个整体。

防水层在施工完工后3天内不得上人,保护好成品。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

玻璃纤维知识如何预防环氧树脂耐磨地坪漆气泡？菲凡士地坪公司工程师日前进行了专门介绍。

据菲凡士多年的现场施工经验及观察，环氧树脂耐磨地坪漆施工后发生起泡的原因是多方面的：温度太高，造成环氧胶结料已经软化粘力大大降低；地坪基层潮湿含水，水汽不能排除；环氧和基层施工时结合不好留下空隙等。

基层的部份水气、环氧残留物和气体被包裹在环氧与基层内，形成大小不一的气泡，由于环氧层本身不透水气，水气不能排出，留下起泡的根苗。

为了防止环氧层起水泡，就要在环氧地坪漆施工中杜绝三样东西：水、暴晒、灰尘。

菲凡士专家表示有效防止水泡产生措施如下：在地面基层上做防水层，防止水气向上渗，严格控制基层或防水层内的含水率在8%内，抗压强度大于20MPa，然后再进行环氧施工；提高环氧层和基层或防水层的粘接力，克服初起水泡时的胀力避免水泡的发生；环氧层施工中，底涂层应选用质量好的材料，让一部份环氧渗透到基层或防水层中上下形成一个整体，提高粘接力、固化后少留残余物质或化学气体；环氧施工完后避免阳光的照晒，减少环氧层表面和里面温差的变化；在基层或防水层上施工一定要把灰尘杂物等清理干净。

施工后的环氧层和基层或防水之间不留空隙。

环氧地坪基层做防水，在防水材料在选用上必须具备以下几点：抗渗不透气性；抗压性，强度大于20MPa；和地面有超强的粘接性；和环氧树脂容易粘接形成一个整体。

另外，防水层在施工完工后3天内不得上人受重压等、保护好成品。

菲凡士是世界最大的单一建筑——三峡大坝的地坪建造者。

并于2008年负责编写了中国第一部地坪国家标准《地坪涂装材料》GB/T-2008，在多年发展历史中，菲凡士一直扮演着领导者和创新者的角色，一路走来，创新了一系列地坪产品，同时产品都广受消费者的喜爱。
