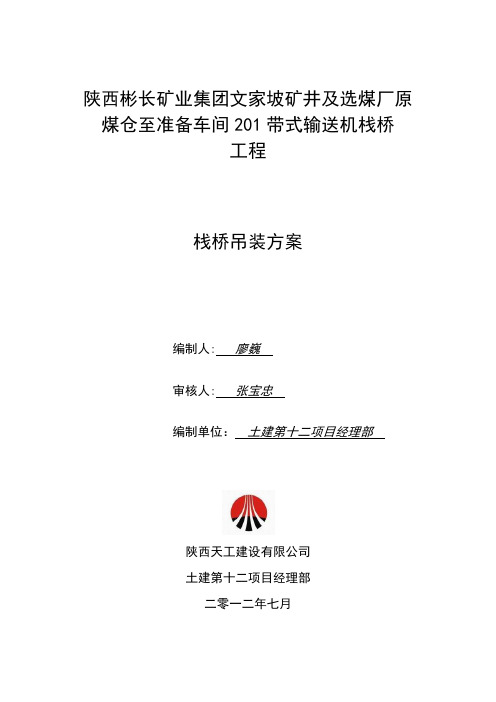

煤矿原煤仓至准备车间201带式输送机栈桥工程施工设计方案

原煤仓至准备车间201带式输送机栈桥施工组织设计目录一、编制说明----------------------------------2二、工程概况----------------------------------2三、施工准备计划------------------------------3四、施工总体部署------------------------------6五、主要分部分项施工方法及技术措施------------8六、质量保证措施------------------------------20七、工期保证措施------------------------------24八、安全保证措施------------------------------29九、文明施工保证措施--------------------------30一、编制说明本工程施工组织设计编制依据如下：1、根据下列文件、图纸、工程法规、质量检验评定标准等依据编制而成。

1.1 工程施工图纸；1.2 施工现场实地踏勘；1.3 国家有关建筑工程法规、规范与文件；1.4 建筑施工安全检查标准JGJ59—99；2、本施工组织设计遵守的有关规范、标准：2.1《工程测量规范》GB50026—2001；2.2《钢结构设计规范》GBJ50017—2002；2.3《钢结构工程施工及规范》GB50205—2001；2.4《建筑钢结构焊接规程》JGJ81—91；2.5《钢焊缝手工超声波探伤方法和探伤结果分级》GB11545—89；2.6《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；2.7《低合金钢焊条》GB5118—85；2.8《碳钢焊条》GB5117—85；2.9《建筑施工安全检查评分标准》JGJ59—99；2.10《建筑施工高处作业安全技术规范》JGJ80—91；2.11《建筑机械使用安全技术规程》JGJ33—86；2.12《施工现场临时用电安全技术规范》JGJ46—88；2.13《门式刚架轻型房屋钢结构技术规程》CECS102:2002；2.14《地基与基础验收规范》GB50202—2002；2.15《砌体工程验收规范》GB50203—2002；2.16《现浇混凝土结构验收规范》。

GB50204—2002。

；二、工程概况1、工程名称：某矿区某矿井及选煤厂原煤仓至准备车间201带式输送机栈桥。

2、本工程设计标高±0.000相当于绝对标高1189.450m。

3、本工程设计使用年限50年。

环境类别：栈桥底板以下部分为二类b，栈桥底板以上为一类。

4、本工程结构共分三部分：砖砌体、钢筋混凝土框架和钢桁架部分。

5、本工程安全等级：二级。

生产类别：丙类。

耐火等级：二级。

6、新建跨线是从原煤仓﹢1.35m处接出到原煤准备车间﹢22.050m高处，栈桥全长107.521m。

三、施工准备计划1、施工技术准备：积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。

做好现场定位桩的测设工作，完成工程的定位放线工作等。

2、物资的准备:根据现场实际情况及甲方要求，土建部分钢筋模板等材料全部采用外加工运至现场（加工地点矸石仓），混凝土采用现场搅拌供应。

钢结构采用现场拼装。

3、劳动力等组织准备：3.1成立以项目经理为领导的项目经理部的组织机构（组织机构图见下页附表），建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。

3.2建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按组织施工方式的要求确定建立混合施工队组或专业施工队组及其数量。

按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和文明施工等方面的教育。

3.3在钢结构工程施工前，对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。

为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作由领导、有组织、有计划和分期分批地进行。

3.4对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。

项目组织机构图3.5主要劳动力计划表： 3.5.1钢结构投入人员：3.5.2土建工程投入人员：4、施工用水以从原煤仓处用φ25胶皮管引入现场。

5、施工用电从原煤仓已有配电柜中引入现场。

施工用电量计算：因此用VV22 3*70+2*16mm2型聚氯乙烯内护套电缆引入总配电箱。

6、临时道路利用原有道路，人工机械修补，铺垫及材料场地硬化，同时处理挖好施工现场内的排截水沟，并找好坡度。

7、临时设施搭建因施工现场小，尽量减小临时设施的搭设，在原煤仓原大门口搭设场地临时看护房。

四、施工总体布署为了合理地安排，组织好施工，根据本工程自身的特点,结合实际情况,本工程采用流水法施工。

即：在施工土建工程的同时开始加工制作钢结构（钢架、钢梁、钢檩条等）。

钢结构采取分批分段施工。

4.1 任务安排：钢结构部分由专业施工钢结构的安装施工队伍施工。

4.2 施工布署：本工程施工包括施工准备、土建及钢结构施工三个阶段。

4.2.1施工准备阶段：包括施工现场准备、技术准备、材料准备、劳动力和机具准备，均在工程开工之前完成。

4.2.2钢结构施工阶段：包括钢结构运输、加工制作、吊装、安装、校正、防腐防火、安装夹芯钢板等，均组织好流水施工。

4.3 施工顺序和进度计划：本工程遵循“先地下、后地上；先结构、后装修”的原则安排施工。

4.3.1本工程施工顺序如下：（1）土建部分：垫层施工—砖基础及独立柱基础（钢筋、模板、混凝土）—柱（钢筋、模板、混凝土）--梁、板（钢筋、模板、混凝土）（2）钢结构部分：材料检验—材料矫直—放样—号料—切割—加工（矫正、成型、制孔）--对接（焊接）—校正—组装—焊接—校正—划线—制孔—除锈—试装—装配—质量检验--涂层--编号—单榀钢式门架现场组装（钢式门架H型钢焊接—水平、垂直支撑焊接—托架焊接—檩条焊接—红丹两遍—防火漆一遍）—吊装--校正—中间验收—墙面夹芯钢板安装—屋面钢板安装—门窗安装—验收。

4.4本工程施工进度计划（见工程进度计划表，后附）。

4.６主要施工机械的选择:主要施工机械设备一览表：五、主要分部分项工程施工方法1工程施工测量工程开工前先请甲方工程设计院设计的平面图、方位、角度与原建筑物皮带机的工艺关系，进行该工程主机皮带中心线的定位。

①平面控制网测设平面控制先从整体考虑，按现场现有条件部位，以栈桥中为矸石分界点分成两段测设建立控制网控制点选择通视条件良好、安全、易保护的地方，并布设独立柱柱位，并做好记录。

⑵轴线控制网测设按地质公司给出的坐标控制点及原煤仓准备车间中心线，结合施工图纸推测出各轴线的位置，并引出控制桩。

⑶高程传递由于现场的首尾端地表高差大，利用水准仪和永久建筑物，倒测传递高程，并做好测量记录。

2、土建工程：2.1模板工程（1）、安装柱模板：吊装第一片模板，并临时支撑或用铅丝与柱子主筋临时绑扎固定。

随即吊装第二、三、四片模板，作好临时支撑或固定。

先安装上下两个柱箍，并用脚手管和架子临时固定。

逐步安装其余的柱箍，校正柱模板的轴线位移、垂直偏差、截面、对角线，并做支撑。

按照上述方法安装一定流水段柱子模板后，全面检查安装质量，注意在纵横荫个方向上都挂通线检查，并作好群体的水平拉(支)杆及剪力支杆的固定。

模板组片完毕后，按照模板设计图纸的要求留设清扫口，检查模板的对角线，平整度和外形尺寸。

将柱模内清理千净，封闭清理日，检查合格后办预检（2）、安装梁模板：在柱子混凝土上弹出梁的轴线及水平线，并复核。

安装梁模板支架前，首层为土壤地面时应平整夯实，无论是首层土壤地面或楼板地面，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支柱应在同一条直线上。

搭设梁底小横木，间距符合模板设计要求。

拉线安装梁底模板，控制好梁底的起拱高度符合模板设计要求。

梁底模板经过验收无误后，用钢管扣件将其固定好。

在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模板与底模用脚手管和扣件固定好。

梁侧模板上口要拉线找直，用梁内支撑固定。

复核梁模板的截面尺寸，与相邻梁柱模板连接固定。

安装后校正梁中线标高、断面尺寸。

将梁模板内杂物清理干净，检查合格后办预检。

（3）、安装楼板模板：支架搭设前楼地面及支柱托脚的处理同梁模板工艺要点中的有关内容。

脚手架按照模板设计要求搭设完毕后，根据给定的水平线调整上支托的标高及起拱的高度。

按照模板设计的要求支搭板下的大小龙骨，其间距必须符合模板设计的要求。

铺设竹胶板模板，用电钻打眼，螺丝与龙骨拧紧。

必须保证模板拼缝的严密。

在相邻两块竹胶板的端部挤好密封条，突出的部分用小刀刮净。

模板铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板标高，并进行校正。

将模板内杂物清理干净，检查合格后办预检。

支撑系统：均采用φ48钢管、扣件支撑系列。

用做板立柱钢管间距为800㎜，上部接顶丝调节模板高度。

横拉杆间距按1.5米一道布置。

梁底竖支撑用两根钢管抬一根横管,呈“廿”形，将梁底模经小楞抬住,小楞间距３00,支撑下水平支撑纵横四道及三道。

2.2 钢筋工程(1)柱钢筋绑扎a．柱箍筋：按图纸要求间距，计算好每根箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。

b．搭接绑扎竖向受力筋时：柱子主筋竖起后，接头的搭救接长度应符合设计要求。

c．柱竖向筋采用搭接连接，按规范要求同一段面50﹪接头位置。

第一步接头距楼板面大于500㎜且大于H/6，不在箍筋加密区。

d．画箍筋间距线：在立好的柱在竖向钢筋上，按图纸要求用粉笔划箍筋间距线。

e．柱箍筋绑扎①按已划好的箍筋的位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。

②箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。

③有抗震要求的地区，柱箍筋端头应弯成135度，平直部分长度不小于10d（d为箍筋直径）。

④柱上下两端箍筋应加密，加密长度及加密区箍筋间距应符合设计图纸及施工规范不大于100㎜且不大天5d的要求（d为主筋直径）。

如设计要求箍筋时，拉筋应钩住箍筋。

f筋保护层厚度应符合规范要求，如主筋外皮为25㎜，垫块应绑在柱竖筋外皮上，间距一般1000㎜，（或用塑料卡卡在外竖筋上）以保证主筋保护层厚准确。

g柱筋到结构封顶时,要特别注意边柱外侧柱筋的锚固长度。
