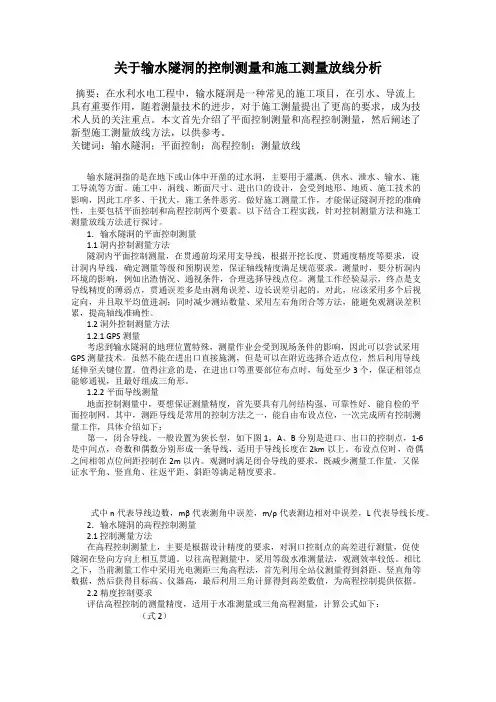

关于输水隧洞的控制测量和施工测量放线分析
关于输水隧洞的控制测量和施工测量放线分析摘要：在水利水电工程中，输水隧洞是一种常见的施工项目，在引水、导流上具有重要作用，随着测量技术的进步，对于施工测量提出了更高的要求，成为技术人员的关注重点。
本文首先介绍了平面控制测量和高程控制测量，然后阐述了新型施工测量放线方法，以供参考。
关键词：输水隧洞；平面控制；高程控制；测量放线输水隧洞指的是在地下或山体中开凿的过水洞，主要用于灌溉、供水、泄水、输水、施工导流等方面。
施工中，洞线、断面尺寸、进出口的设计，会受到地形、地质、施工技术的影响，因此工序多、干扰大，施工条件恶劣。
做好施工测量工作，才能保证隧洞开挖的准确性，主要包括平面控制和高程控制两个要素。
以下结合工程实践，针对控制测量方法和施工测量放线方法进行探讨。
1．输水隧洞的平面控制测量1.1 洞内控制测量方法隧洞内平面控制测量，在贯通前均采用支导线，根据开挖长度、贯通度精度等要求，设计洞内导线，确定测量等级和预期误差，保证轴线精度满足规范要求。
测量时，要分析洞内环境的影响，例如出渣情况、通视条件，合理选择导线点位。
测量工作经验显示，终点是支导线精度的薄弱点，贯通误差多是由测角误差、边长误差引起的。
对此，应该采用多个后视定向，并且取平均值进洞；同时减少测站数量、采用左右角闭合等方法，能避免观测误差积累，提高轴线准确性。
1.2 洞外控制测量方法1.2.1 GPS测量考虑到输水隧洞的地理位置特殊，测量作业会受到现场条件的影响，因此可以尝试采用GPS测量技术。
虽然不能在进出口直接施测，但是可以在附近选择合适点位，然后利用导线延伸至关键位置。
值得注意的是，在进出口等重要部位布点时，每处至少3个，保证相邻点能够通视，且最好组成三角形。
1.2.2 平面导线测量地面控制测量中，要想保证测量精度，首先要具有几何结构强、可靠性好、能自检的平面控制网。
其中，测距导线是常用的控制方法之一，能自由布设点位，一次完成所有控制测量工作，具体介绍如下：第一，闭合导线。
浅谈贯流式机组尾水管超前定位技术
８ ６ ３ ４ ． ２
进 口直 径ｉ ｂ ｍ 设计值 （ 内） ８ ６ ３ ４ ． ２
７ ６ １ １ ． ５
允许 偏 差 （ ｎ ｕ ｎ ） ５ ． Ｏ
５ ． ０
检 查 方 法
盘 尺
盘 尺
第 三 节
偏差 允 许在 ±３ ｍ ｍ 。里 程 的调整 也是 用液 压千
焊质 量 ，如 有 开裂 ，未焊透 及气 孔 等缺 陷 ，应 彻 底 清 除 。尾 水 管 环 缝 和 纵 缝 焊 接 使 用 的焊
水电施工技术 ２ ０ １ ５第１ 期 总第７ ９ 期
条 ，规格 为 中４ ． Ｏ ｍ ｍ和 中３ ． ２ ａ ｒ ｍ Ｊ ４ ２ ７焊 条 ， ４ ． Ｏ ｍ ｍ 用 于 中间层 和盖 面 ， ３ ． ２ ｍ ｍ用 于封 底
中 国 水 利 水 电 第 三 工 程 局 有 限 公 司
对 比 ，应满 足 最大值 与 最小值 偏 差和 最大 值与
出 口的直 径尺 寸表 。
设计 值 的偏差 不 大于５ ｍ ｍ ，见表 １ 尾水 管各 节进
表 １
尾 水 管 第 一节
第 二 节
尾 水管各 节进 出口的直径 尺寸表
焊接。
时采用 小 电流 、小 范 围、多道 多层 焊接 。为 保
证焊缝 长度 得 到均 匀 的横 向收缩 ，避 免 出现 裂
葫芦 、千 斤顶 、可调 螺栓 来调 整 ， 直至 全部 符 合 要 求为止 。调 整合 格后 ， 将 里衬 外支 承架 与
基础板焊 牢 ， 用 角 钢 及 圆钢 左 右 对 称 搭 接 焊 在筋板及锚钩板上 ， 在 里 衬 管 外 圆上 下 游 方 向用 角 钢 及 圆 钢 对 称 搭 接 在 筋 板 与 基 础 钢 筋
圆满贯水电站双曲拱坝施工测量放样精度分析
２ ４ ５４ ５ １ ． ５ ３ × ０ 一 １ ９ １ ４ ５ １ ３ ．５ ４ × Ｏ
Ｄ Ｅ Ｆ Ｇ
１ ７ ６３ １ １ ． ０ ３ × ０—６
３ ５ ３ ３ ３ １ —０ ５ １ ２ × １ ５ ． ４ ４ × ０ ． ４１６ ７ Ｏ
样 ，这就需要现 场能快 速计 算 资料 。结 合 圆满贯 水 电站 大坝混凝土浇筑 的情 况 ，上 、下游 边立 模 的特 点 ，以求 不影 响施工 ，尽 量缩短 施工 测量 放样 的 时间 ，保证 工期 不被耽误 ，根据设计 给 出的大 坝双 曲线 方程式 和 圆心轨
Ｘ （ ｍ） ７ ４．４ ８ ５ １２９ ７ ８．９ １ ５ ４ ４ ８ Ｙ（ ｍ） ３ ２．０ ６ ４ １７０ ３ ３．７ ９ ６６ ５６ Ｈ （ ｍ） ５１Ｏ ２ ２ ． １ ５ ３５４ １ ． ２ 备注 左坝 １ 右坝 １
检查 后 视 点 号
Ｘ
１ ２
１ ２ ４ ０ ７× １ １ ３ ３ ９ ０ ４ １ １ ． ８ ２ Ｏ ３ ． ９ ５ × Ｏ ２
备 注
ｆ （ ）上游 ｌ Ｚ
ｌ Ｚ 下游 厂 ２（ ）
ｆ Ｚ ３（ ）圆心
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈贯流式电站流道的施工测量放样
罗运洪
（广东水电二局股份有限公司，广州增城511340）
摘要：本文结合自已的工作体会和工程的实际运用，利用AutoCAD计算施工测量放样内业数据，全站仪在外业测量放样中的应用，总结了贯流式电站流道施工测量放样的数据计算、放样和应注意的一些问题。
关键词：贯流式电站流道 AutoCAD 坐标、高程图解电子全站仪
1 引言
在工程施工测量中，放样方法和内业数据计算是一个非常重要的环节，内业数据计算与放样方法的正确无误决定了测量工作是否能够快速、顺利地完成。
内业数据的计算方法及所需达到的精度又取决于外业所用仪器及具体放样要求和内业计算所用的办公软件及计算方法。
AutoCAD的计算机辅助设计技术普遍应用于各个领域，它大大提高了工程技术人员的工作效率，同时也为测量内业数据计算提供了一种清晰、直观的图形解题方法。
以下简述的是我们施工中使用拓普康GPT-3002N全站仪和利用AutoCAD计算放样数据在黄田水电站流道施工测量放样中的具体应用和操作情况。
2 工程概况
黄田水电站枢纽位于广东省河源市东源县境内东江干流中上游河段上，是东江干流规划的十四个梯级中的第八级。
枢纽以发电为主、兼顾航运等综合开发利用的水利水电工程。
水库正常蓄水位48.0m，总库容为6004万m3，电站装机20MW，多年平均年发电量9395万kW•h，通航300t级船舶。
枢纽布置从左到右为连接坝段、电站厂房、泄水闸、船闸、右岸土坝段，电站厂房为河床式，泄水闸为14孔14m平板钢闸门，堰型为平底宽顶堰，船闸为分离式。
3 利用AutoCAD的辅助计算流道施工测量放样数据
在工程施工测量中，放样数据以前往往采用手工计算放样点的位置和高程，其计算过程繁琐、复杂、容易出现差错，现在我们常常通过AutoCAD或其他软件的辅助计算来获取放样点的平面位置和高程数据，而测量放样数据点的确定取决于施工图纸、施工技术方案和设计技术规范要求。
3.1流道模板及流道施工方案
在黄田水电站枢纽（贯流式电站）流道设计图纸中，进口流道→水轮机→尾水流道，其模板变化是：方→圆→方。
流道模板分为进口渐变段模板（方变圆）和尾水渐变段模板（圆变方）。
模板采用厂内整体制作，然后分单元进行编号，拆分单元后，运至施工现场，按照测量放样控制点定位现场拼装加固，进行形体检测，确保符合设计精度。
为保证工程工期，每台机组制作半套流道模板，分二期施工，先施工1#、2#机组，再施工3#、4#机组，4台机组，共两套流道模板。
3. 1.1 进口渐变段模板
进口渐变段模板分为底板模板、侧墙模板和顶板模板。
底板模板通过立样架、人工收光浇出设计断面。
侧墙模板平面段用整装模板拼立，每仓2.0m高，第一次安装至流道中线高程（即安装
完半套流道模板），侧墙模板圆弧段用木模，在场内木工厂加工成型，运输到施工部位吊装。
用8cm×10cm的方木做横围令，5cm厚木板做面板，板面刨光，围令63cm一道。
模板在木工厂严格按照设计图纸形状放样加工，模板上标明其使用部位的桩号、高程。
模板加固采取外撑与内拉相结合。
顶板模板分为平面段与圆弧段模板。
模板的支撑通过搭满堂钢管排架来完成。
钢管排架从底一直搭到接近设计的高程。
钢管顶部保持规定的高程。
钢管顶部铺枕木，枕木尺寸为20cm×20cm方木，模板与枕木间用木楔加固加牢。
枕木间用6cm×8cm的木方横向加固。
圆弧段顶板通过枕木上搭木排架支撑加固。
3.1.2尾水渐变段模板
尾水渐变段模板也分为底模模板、侧墙模板和顶板模板。
底板模板通过立样架，人工收光浇出设计断面。
侧墙模板圆弧段用木模，在木工厂加工成型，运输至施工部位吊装，第一次安装至流道中线高程（即安装完半套流道模板）。
用8cm×10cm的方木做横围令，5cm厚木板做面板，板面创光，围令75cm一道。
模板在木工厂严格按照设计图纸尺寸放样，模板上标明其使用部位的桩号、高程。
模板加固也采取外撑与内拉相结合。
顶板模板分为平面段与圆弧段模板。
模板的支撑通过搭满堂钢管排架来完成。
钢管排架从底一直搭到接近流道中线的设计高程。
钢管顶部保持规定的高程。
钢管顶部铺枕木，枕木尺寸为20cm×20cm方木，模板与枕木间用木楔加固加牢。
枕木间用6cm×8cm的方木横向加固。
圆弧段顶板通过枕木上搭木排架支撑加固。
4 流道放样
为了保证流道放样数据的准确无误，流道施工放样采用内业与外业分离，立模放样与模板验收检查相结合的办法进行。
内业人员按照上面《利用AutoCAD的辅助计算流道施工测量放样数据》计算流道施工放样的坐标和高程。
所有施工放样图、点均需经过认真校核，未经校核和批准的图纸和放样图、点不得用于施工放样。
随着电子技术在测量仪器上的使用，仪器设备已经数字化，外业使用经过检定过的拓普康GPT 3002N全站仪进行流道的施工放样，主要采用坐标法进行。
GPT 3002N全站仪的精度指标：测距为2mm+2ppm、测角为2”。
在立模放样的施工过程中，对整个过程实施严格的质量控制，其中包括观测员、放样员、标定员、检查员按各自的职责进行，放样过程实行检查复核制度。
模板验收阶段的检查，立模工人根据放样点把模板立好后，在浇筑混凝土之前，必须对模板的实际位置作检查验收，对不满足立模允许误差要求的进行调整，使其满足技术规范的要求。
满足技术规范要求后方能进入下一道施工工序。
做好放样、检测记录，提供放样、复核资料给监理进行仓面验收，同时也作为下一次施
工工作的控制依据和竣工形体测量资料的原始数据。
5 结束语
利用AutoCAD进行施工测量放样的辅助计算，大大提高了工作效率和精度，各放样点及构筑物形状一目了然，比用手工计算快捷、方便、准确，在绘制放样辅助图或有关样图时也容易发现原设计图纸绘制或标注的错误，一定要加强图纸的会审工作，因为图纸的错误是致命性的。
同时也要注意AutoCAD的坐标系和我们所使用的测量坐标系它们之间的区别，要注意X、Y与N、E之间的对应关系。
科学技术的进步，电子全站仪的普遍使用，降低了测量人员的外业劳动强度，提高了测量作业效率和作业精度，但是随着更先进、更精密的测量仪器投入，对我们测量人员的能力和素质要求必然也要求更高更全面。
GPS、GIS、RS等“3S”技术逐渐运用于工程测量中，把传统的手工测量向电子化、数字化、自动化方向迈进。
因此我们一定要加强相关学科的学习，不断拓宽工程测量服务的新领域，开创工程测量发展的新局面，为推动我国工程测量事业的进步而努力奋斗！
参考文献：
［1］GB50026-2007，工程测量规范.
［2］SL52-93, 水利水电工程施工测量规范.
作者简介：罗运洪（1969—），男，大学专科，工程师，主要从事公路、市政、水利水电工程测量工作。
