第三篇 混凝土抗水渗透性能
混凝土的渗透性及防水处理技术
混凝土的渗透性及防水处理技术混凝土是一种常见的建筑材料，具有优良的抗压性和耐久性。
然而，由于其孔隙结构，混凝土却存在较高的渗透性，容易受到水分、湿气和外界化学物质的侵蚀。
为了保护混凝土结构的安全和使用寿命，渗透性及防水处理技术成为重要的研究领域。
本文将探讨混凝土的渗透性原因、影响因素以及防水处理技术。
一、混凝土渗透性的原因混凝土的渗透性可以归结为以下两个主要原因：1. 孔隙结构：混凝土是由水泥、骨料、砂和水等材料混合而成的，其中水泥固化后形成的胶体填充了骨料间的空隙，然而，由于混凝土施工过程中的振捣和震动等因素，使得混凝土中的空隙分布不均，形成了各种尺寸的孔隙。
这些孔隙使得混凝土容易受到水分和其他外界物质的渗透。
2. 水泥水化产物溶出：混凝土在水泥水化过程中会产生一些溶出物，如氢氧化钙和氢氧化钙化合物等。
这些溶出物在混凝土表面形成了一层抗渗透剂，但随着时间的推移，这层抗渗透剂逐渐溶解，使得渗透性逐渐增加。
二、混凝土渗透性的影响因素混凝土的渗透性不仅受到上述原因的影响，还受到以下因素的影响：1. 水胶比：水胶比是指混凝土中水和胶体（水泥和粉煤灰等）的比例。
水胶比越高，混凝土的渗透性越大。
因此，在施工中应合理控制水胶比，以降低混凝土的渗透性。
2. 骨料种类和粒径：不同种类和粒径的骨料对混凝土的渗透性有一定影响。
较大粒径的骨料可以减小混凝土的孔隙结构，从而降低渗透性。
3. 施工工艺：混凝土的施工工艺，如振捣、震动和养护等，会直接影响混凝土的密实度和渗透性。
合理的施工工艺可以减少混凝土内部的孔隙，从而降低渗透性。
三、混凝土防水处理技术为了减少混凝土的渗透性并提高其防水性能，有以下几种常见的防水处理技术：1. 表面防水涂层：通过在混凝土表面涂覆防水涂层，可以增加混凝土的密封性，阻止水分的渗透。
常用的表面防水涂层包括聚氨酯、有机硅和丙烯酸酯等。
2. 渗透性防水剂：渗透性防水剂是一种特殊的液体，可以渗透到混凝土内部孔隙中，并与水泥反应形成水化物，填充孔隙，从而提高混凝土的抗渗透性能。
混凝土的抗渗性能及改善措施

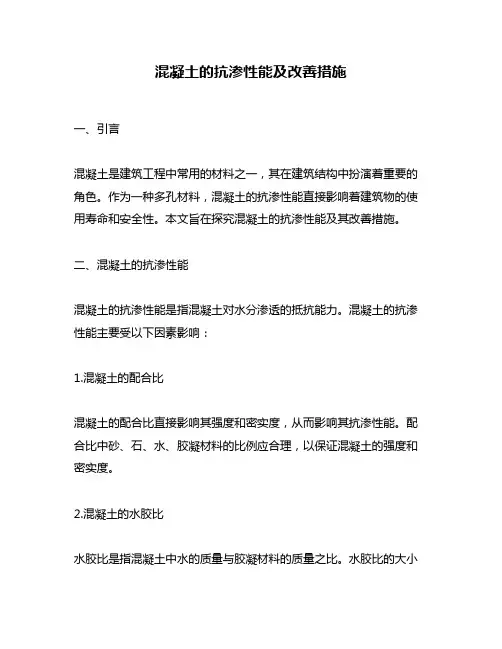

混凝土的抗渗性能及改善措施一、引言混凝土是建筑工程中常用的材料之一，其在建筑结构中扮演着重要的角色。
作为一种多孔材料，混凝土的抗渗性能直接影响着建筑物的使用寿命和安全性。
本文旨在探究混凝土的抗渗性能及其改善措施。
二、混凝土的抗渗性能混凝土的抗渗性能是指混凝土对水分渗透的抵抗能力。
混凝土的抗渗性能主要受以下因素影响：1.混凝土的配合比混凝土的配合比直接影响其强度和密实度，从而影响其抗渗性能。
配合比中砂、石、水、胶凝材料的比例应合理，以保证混凝土的强度和密实度。
2.混凝土的水胶比水胶比是指混凝土中水的质量与胶凝材料的质量之比。
水胶比的大小直接影响混凝土的密实度和抗渗性能。
过高或过低的水胶比都会影响混凝土的抗渗性能。
3.混凝土的龄期混凝土的龄期是指混凝土浇筑后的时间。
混凝土的龄期越长，其抗渗性能越好。
因为随着时间的推移，混凝土内部的水分逐渐排出，混凝土的密实度逐渐提高。
4.混凝土的养护混凝土在浇筑后需要进行养护。
养护时间和养护方式直接影响混凝土的抗渗性能。
养护时间越长，养护方式越好，混凝土的抗渗性能越好。
三、混凝土抗渗性能的测试方法混凝土的抗渗性能可以通过以下测试方法进行检测：1.水压试验水压试验是指将混凝土样品置于水中，观察其渗透情况。
水压试验可以评估混凝土的抗渗性能。
2.氯离子渗透试验氯离子渗透试验是指将混凝土样品浸泡在含氯离子的盐水中，观察其渗透情况。
氯离子渗透试验可以评估混凝土的耐久性和抗渗性能。
3.电渗试验电渗试验是指将电极插入混凝土中，通过施加电压观察混凝土中水分的流动情况。
电渗试验可以评估混凝土的渗透性。
四、混凝土抗渗性能的改善措施为了提高混凝土的抗渗性能，可以采取以下改善措施：1.改善混凝土配合比混凝土的配合比应合理，以保证混凝土的强度和密实度。
可以通过添加适量的填料、控制水胶比和胶凝材料的比例等方式改善混凝土的配合比。
2.加强混凝土的养护混凝土在浇筑后需要进行养护。
养护时间和养护方式直接影响混凝土的抗渗性能。
混凝土渗透性
混凝土渗透性混凝土作为现代建筑中广泛使用的材料，其性能的优劣直接关系到建筑物的质量和耐久性。
在众多性能指标中，混凝土的渗透性是一个至关重要的因素。
混凝土的渗透性，简单来说，就是指气体、液体或离子等在混凝土中传输的能力。
这种传输可能会导致混凝土结构的性能下降，影响其使用寿命。
为什么混凝土的渗透性如此重要呢？首先，当混凝土具有较高的渗透性时，水分容易渗入其中。
水分的侵入可能会引发钢筋锈蚀。
钢筋在混凝土中起到增强结构强度的作用，一旦锈蚀，其体积会膨胀，从而导致混凝土开裂、剥落，进一步削弱结构的承载能力。
其次，有害离子，如氯离子，也能够通过渗透性通道进入混凝土内部。
氯离子会破坏钢筋表面的钝化膜，加速钢筋的锈蚀过程。
此外，气体的渗透可能会导致混凝土内部的化学变化，影响其稳定性。
那么，影响混凝土渗透性的因素有哪些呢？混凝土的配合比是一个关键因素。
水泥的种类和用量、水灰比、骨料的级配和粒径等都会对渗透性产生影响。
例如，使用高质量的水泥并且增加其用量，通常可以降低混凝土的渗透性。
因为高质量的水泥能够形成更致密的水化产物，填充混凝土中的孔隙。
而水灰比过大，意味着混凝土中的水分过多，在硬化过程中蒸发后会留下较多的孔隙，从而增加渗透性。
混凝土的养护条件也不容忽视。
适当的养护可以保证混凝土充分水化，形成更紧密的结构。
如果养护不当，比如过早暴露在干燥环境中，混凝土表面水分迅速蒸发，会导致表面产生裂缝，增加渗透性。
施工过程中的振捣质量同样会影响混凝土的渗透性。
振捣不足会导致混凝土内部存在空隙，振捣过度则可能导致混凝土离析，都会使渗透性增大。
环境因素也对混凝土渗透性有重要影响。
长期处于潮湿、腐蚀性介质或温度变化较大的环境中，混凝土的结构容易受到破坏，渗透性随之增加。
为了评估混凝土的渗透性，目前有多种测试方法。
常见的有渗水法、透气法和氯离子渗透法等。
渗水法是通过测量在一定压力下水透过混凝土的量来评估渗透性。
这种方法简单直观，但对于低渗透性的混凝土，测量结果可能不够准确。
混凝土渗透性
基于Nernst-Einstein方程的电迁移法
将混凝土看作固体电解质，则带电粒子i 在混凝土中的扩散系数Di与其偏电导σi 有关（Nernst-Einstein方程）：
RT i Di 2 2 Z i F Ci
如果知道粒子 i的偏电导和浓度，则 粒子 i的扩散系数便可求出。
实际情况迁移数总 小于1。现取1是偏 于保守
混凝土的渗透性
影响混凝土耐久性的各种破坏过程 都与水有关，因此混凝土的渗透性 是评价混凝土耐久性的重要指标。
材料的渗透性
在材料的两个相对表面，当压力、浓度或电 位等有差异时，就有物质从压力（浓度等） 高的方向向压力（浓度等）低的方向迁移的 过程。 在压力差的作用下发生的物质迁移称为渗透； 在浓度差的作用下发生的物质迁移称为扩散。 材料的渗透性是材料的特性，用于衡量多孔 固体中液体流动速度的一种性质。
rk
A0 (1 )
2
k：比例系数
由此，材料的渗透系数
1 k 2 K ( ) 2 8 A0 (1 )
渗透性是反映材料本身特性的参数，与参与 渗透的流体性质无关。但表征参数与流体性 质有关。 材料的毛细孔结构决定渗透的性质和程度。 对于带变截面的连通毛细孔的多孔体，渗透 性由连通渠道的最小直径所决定。 气体和液体在混凝土中的渗透过程中无相的 变化。
自然扩散法
预先测定氯离子随时间和距离变化的离 子扩散曲线，即可用上式计算离子的扩 散系数。 经典方法，比较接近实际情况。 费时费力。
Calculated Chloride Concentration in Concrete at 50mm Depth after Varying Exposure Periods in Seawater
混凝土抗水渗透性能检测报告
鲁JC/JL-01.0403共页第页
委托单位
报告编号
工程名称
工程部位
样品名称
样品数量
规格型号
强度等级
样品状态
抗渗等级
生产厂家
成型日期
代表批量
养护条件
龄期
委托日期
检测类别
委托人
试验室地址
取样人
检测依据
GB/T50082-2009
联系电话
检测设备
检测日期
检测方法
环境条件
检测内容
检测编号
检测结果
1
2
3
单项评定
4
5
6
最大水压力（MPa）
试件端面渗水情况
检测结论
合格（盖章）
签发日期：2016年4月11日
检测说明
检测结果仅对送检样品负检测技术责任
批准：校核：主检：
混凝土抗水渗透性能检测原始记录
鲁JC/JL-01.0403共页第页
样品名称
样品编号
样品状态
强度等级
规格型号
抗渗等级
检测日期
环境条件
温度：℃，
相对湿度：%
设备名称
砼抗渗仪
设备编号
RZ042
设备状态
检测依据
GB/T50082-2009
检测内容
项目
试件
编号
加压起始时间
加压终止时间
最大水压力H（MPa）
试件端面
渗水情况
1
日时分
日时分
2
日时分
日时分
3
日时分
日时分
4
日时分日时分5Fra bibliotek日时分
混凝土中的渗透性原理及控制方法

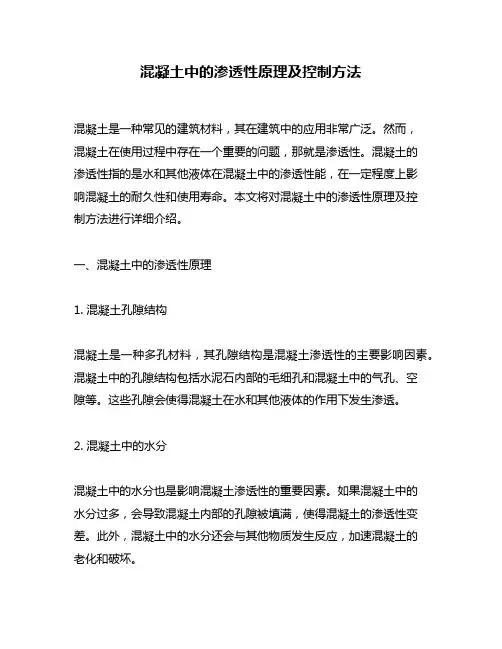

混凝土中的渗透性原理及控制方法混凝土是一种常见的建筑材料，其在建筑中的应用非常广泛。
然而，混凝土在使用过程中存在一个重要的问题，那就是渗透性。
混凝土的渗透性指的是水和其他液体在混凝土中的渗透性能，在一定程度上影响混凝土的耐久性和使用寿命。
本文将对混凝土中的渗透性原理及控制方法进行详细介绍。
一、混凝土中的渗透性原理1. 混凝土孔隙结构混凝土是一种多孔材料，其孔隙结构是混凝土渗透性的主要影响因素。
混凝土中的孔隙结构包括水泥石内部的毛细孔和混凝土中的气孔、空隙等。
这些孔隙会使得混凝土在水和其他液体的作用下发生渗透。
2. 混凝土中的水分混凝土中的水分也是影响混凝土渗透性的重要因素。
如果混凝土中的水分过多，会导致混凝土内部的孔隙被填满，使得混凝土的渗透性变差。
此外，混凝土中的水分还会与其他物质发生反应，加速混凝土的老化和破坏。
3. 混凝土中的化学反应混凝土中的化学反应也是影响混凝土渗透性的因素之一。
例如，混凝土中的氧气和水会与铁离子发生反应，形成氧化铁，从而加速混凝土的老化和破坏。
二、混凝土中的渗透性控制方法1. 确保混凝土质量混凝土质量是影响混凝土渗透性的重要因素之一。
因此，在施工过程中，需要严格控制混凝土的配合比、水泥品种和质量等因素，以确保混凝土的质量。
2. 控制混凝土中的水分含量混凝土中的水分是影响混凝土渗透性的重要因素之一。
因此，在混凝土的施工过程中，需要控制混凝土中的水分含量，避免水分过多，从而影响混凝土的渗透性。
3. 使用增塑剂和减水剂增塑剂和减水剂可以改善混凝土的流动性，从而减少混凝土中的气孔和空隙，提高混凝土的密实性和强度，从而改善混凝土的渗透性。
4. 使用防水材料防水材料可以在混凝土表面形成一层防水层，从而防止水分进入混凝土内部，改善混凝土的渗透性。
常见的防水材料包括防水涂料、防水卷材和防水胶等。
5. 使用防渗剂防渗剂可以改善混凝土的抗渗性能，从而减少混凝土中的水分和其他液体的渗透。
常见的防渗剂包括有机硅防渗剂、聚氨酯防渗剂和丙烯酸防渗剂等。
混凝土的渗透性能及其影响因素
混凝土的渗透性能及其影响因素一、引言混凝土是一种广泛应用于建筑结构中的材料，但其渗透性能却是影响其耐久性和使用寿命的重要因素。
因此，对混凝土的渗透性能及其影响因素进行深入研究，对于建筑物的安全可靠性和使用寿命的延长具有重要意义。
二、混凝土的渗透性能混凝土的渗透性是指水分、气体、离子等渗透到混凝土内部的能力。
混凝土的渗透性能对混凝土的耐久性、强度和抗裂性等性能有着重要的影响。
（一）混凝土渗透性的分类根据渗透介质的不同，混凝土的渗透性可分为水渗透性、气渗透性和离子渗透性三种。
1. 水渗透性混凝土水渗透性是指水穿过混凝土的能力。
水渗透的方式主要有三种：表面渗透、孔隙渗透和裂缝渗透。
表面渗透是指雨水、雪水等从混凝土表面渗透到混凝土内部，孔隙渗透是指水沿着混凝土内部的孔隙渗透到混凝土内部，裂缝渗透是指水通过混凝土的裂缝进入混凝土内部。
2. 气渗透性混凝土气渗透性是指气体穿过混凝土的能力。
气渗透的方式主要有两种：气体渗透和气泡逸出。
气体渗透是指气体从混凝土表面渗透到混凝土内部，气泡逸出是指混凝土中的气泡逸出到混凝土表面。
3. 离子渗透性混凝土离子渗透性是指离子通过混凝土的能力。
离子渗透的方式主要有三种：外部离子渗透、养护水中的离子渗透和混凝土中的离子渗透。
外部离子渗透是指外部的盐酸、硝酸等化学药品渗透到混凝土内部，养护水中的离子渗透是指养护混凝土的水中的离子渗透到混凝土内部，混凝土中的离子渗透是指混凝土中的钙离子、氢离子等离子渗透到混凝土内部。
（二）混凝土渗透性的影响因素混凝土的渗透性受多种因素影响，主要包括以下方面。
1. 水泥胶体的性质水泥胶体的性质对混凝土的渗透性有着重要的影响。
水泥胶体的特性包括胶体的分散性、胶凝速度、胶体的硬化程度等。
当水泥胶体的分散性较好时，混凝土内的孔隙较小，渗透性较小；当水泥胶体的胶凝速度较快时，混凝土中的孔隙较大，渗透性较大；当水泥胶体的硬化程度较好时，混凝土的渗透性较小。
2. 骨料的性质骨料是混凝土的主要组成部分之一，其性质对混凝土的渗透性也有着重要的影响。
混凝土抗水渗透性能
以各等分点渗水高度的平均值 示（cm）
作为该试件的渗水高度。
T —恒压试件，h
a —砼的吸水率，一般为
0.03
2020/5/11
11
3.2混凝土抗水渗透的试验方法
2.国外相关标准的试验方法
欧洲标准 EN 12390-8:2000(硬化混凝土检验方法第8部 分—水压渗透深度)
➢ —基本方法：在混凝土表面给定水压力[(500+50)kPa]，经过连续加压（72+-2）h后劈开试件测量 渗透深度。
《水运工程混凝土试验规程》（JTJ270-98）其中7.4 混凝土抗渗性试验；7.5混凝土渗水高度试验；7.6混凝 土吸水率试验
《水工混凝土工程》（DL/T5150-2001）其中：4.21
混凝土抗渗性试验；4.22混凝土相对抗渗性试验
2020/5/117Biblioteka 3.2混凝土抗水渗透的试验方法
抗水渗透试验方法主要有： ➢ 逐级加压法（抗渗等级法） ➢ 渗水高度法 ➢ 相对渗透系数法
前苏联标准
➢ 我国的逐级加压法源于此标准，但加压机制有所不同。 我国逐级加压法从0.1MPa开始，以后每8h增加 0.1MPa；前苏联标准规定1~5min内水压上升0.2MPa。
2020/5/11
12
砼抗水渗透试验方法的验证
通过对砼及掺加矿物掺合料的砼的抗渗性进行研究，结 果表明：
1.随着砼强度等级的提高，砼渗水高度呈降低趋势，砼 的抗渗等级逐渐增加，反映了砼抗水渗透性随着砼的强 度增加而提高；
渗等级划分为S4、S6、S8、S10、S12五个等级
。
P，W，S
《水工混凝土结构设计规范》DL/T 5057-96将 砼抗渗等级分为W2，W4、W6、W8、W10、 W12六个等级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2混凝土抗水渗透的试验方法
1.国内相关标准的试验方法 《普通混凝土长期性能和耐久性试验方法标准》 （GB/T 50082-2009） 《公路工程水泥混凝土试验规程》（JTJ 053-94）其 中:T0528-94混凝土抗渗试验；T0529-94混凝土渗水 高度试验 《水运工程混凝土试验规程》（JTJ270-98）其中7.4 混凝土抗渗性试验；7.5混凝土渗水高度试验；7.6混凝 土吸水率试验 《水工混凝土工程》（DL/T5150-2001）其中：4.21 混凝土抗渗性试验；4.22混凝土相对抗渗性试验
2018/10/16 12
3.2混凝土抗水渗透的试验方法
2.国外相关标准的试验方法 欧洲标准 EN 12390-8:2000(硬化混凝土检验方法第8部 分—水压渗透深度) —基本方法：在混凝土表面给定水压力[(500+50)kPa]，经过连续加压（72+-2）h后劈开试件测量 渗透深度。 前苏联标准 我国的逐级加压法源于此标准，但加压机制有所不同。 我国逐级加压法从0.1MPa开始，以后每8h增加 0.1MPa；前苏联标准规定1~5min内水压上升0.2MPa。
2018/10/16 21
3.4主要影响因素及改善措施
掺加引气剂
在砼中掺入适量的引气剂，能在内部产生大量 的、均匀的封闭微小气泡，气泡的相隔作用可以改 变毛细孔的数量和特性，阻断毛细孔的渗水通路和 堵塞孔隙，改善砼孔结构，从而提高砼的渗透性能。
2018/10/16
22
3.4主要影响因素及改善措施
第三章 抗水渗透性能
2018/10/16
1
本章主要内容
3.1 混凝土的孔结构 3.2 混凝土抗水渗透的试验方法 3.3 混凝土的抗渗性评价 3.4主要影响因素及改善措施
2018/10/16
2
3.1 混凝土的孔结构
① ②
③
砼耐久性 水 有害离子 气体
传质能力： 冻害 氯离子侵蚀、硫酸盐侵蚀 碳化
纳米： 109
埃米： 1010
5
3.1 混凝土的孔结构
Rakesh Kumar对砼孔系统的划分
孔径（埃） 分类 1.5~10nm微观孔 凝胶孔 5~5000nm的细观孔 毛细孔 空气 大孔
除此之外，还有骨料-砂浆界面间的一些微观细裂缝
2018/10/16
6
渗透机理
渗透机理 当水与混凝土接触时，由于压力差和毛细孔的表面 张力会使水向砼内部迁移，于是发生了渗透现象。 混凝土的渗透性能主要取决于砼的孔隙率、孔结构 及骨料的性能。 虽然含有大小不同的孔隙和裂缝，但并非这些孔隙 和裂缝均是渗水通道，抗渗性除了孔隙率之外还要 看孔结构。
2018/10/16
19
3.4主要影响因素及改善措施
水胶比 掺加引气剂 骨料的性能 矿物掺合料 养护条件
影响孔结构
2018/10/16
20
3.4主要影响因素及改善措施
水胶比
对砼渗透性影响最大的是水泥石的渗透性，骨 料本身的渗透性对砼渗透性影响相对较弱。而水胶 比直接影响着水泥石的渗透性。 水胶比较大 水泥石的孔隙率较高 水 在水泥石中形成的相互连通的毛细孔体系较多 砼的抗渗性就越差。 实际工程中，可以通过适当降低水胶比来获得 理想的砼抗渗性能。
2018/10/16 14
各标准关于抗渗等级划分的规定——
《混凝土质量控制标准》 GB 50164-92将砼抗 渗等级划分为S4、S6、S8、S10、S12五个等级 P，W，S 。 《水工混凝土结构设计规范》DL/T 5057-96将 砼抗渗等级分为W2，W4、W6、W8、W10、 W12六个等级。 《给水排水工程构筑物结构设计规范》 GB 50069 -2002根据最大作用水头与混凝土壁、板 厚度之比值iw 来设计抗渗等级： iw<10时，抗渗 等级为S4； iw>30时，抗渗等级为S8；介于两者 之间的抗渗等级为S6。 2018/10/16 15
2018/10/16 17
砼抗水渗透性能评价指标
①
《混凝土耐久性检验评定标准》将逐级加压 法测得的抗渗等级为砼渗透性能检验评定指 标。 没有采用渗水高度和渗透系数的原因如下： 渗水高度法是将砼在1.2MPa的水压下恒 压24h后，测定砼的渗水高度，这无法测 得抗水渗透性能较差的砼，因此，渗水高 度法和相对渗透系数法不能较好的评价砼 的抗渗等级。
2018/10/16 13
砼抗水渗透试验方法的验证
通过对砼及掺加矿物掺合料的砼的抗渗性进行研究，结 果表明： 1.随着砼强度等级的提高，砼渗水高度呈降低趋势，砼 的抗渗等级逐渐增加，反映了砼抗水渗透性随着砼的强 度增加而提高； 2.对于掺加矿物掺合料的砼，存在最佳掺量。在某一掺 量之前，随着矿物掺合料的增加，抗水渗透性而提高， 说明矿物掺合料最充分发挥了二次水化作用和微集料作 用；但超过最佳掺量后，抗渗性能趋于下降。
各标准关于抗渗等级划分的规定——
《水运工程混凝土施工规范 》 JTJ268—96 《水运工程混凝土质量控制标准》JTJ269—96 《公路钢筋混凝土及预应力混凝土桥涵设计规范 》JTG D62—2004 ——按照最大作用水头与混凝土壁厚之比，对 砼抗（水）渗等级作出了相应的规定。
2018/10/16
砼腐蚀大多是由于水及有害离子侵入的条件下 而发生的，砼抗渗性能是评价砼耐久性最重要的指 标。
2018/10/16 3
3.1 混凝土的孔结构
粗骨料 细骨料 水泥水化产物 未水化的水泥颗粒 孔隙及裂纹
复合材料
强度 吸水性 孔隙
影响
渗透性 抗冻性
2018/10/16
4
3.1 混凝土的孔结构
吴中伟院士根据孔径的大小对砼孔级划分
孔径（埃） 分类 <200 无害孔 200~1000 少害孔 1000~2000 有害孔 >2000 多害孔
近藤连一等人根据孔径大小把砼中的孔分为：
孔径（埃）
分类
<12
6~16
32~2000
过渡孔
>2000
毛细孔或大孔
凝胶微晶内孔 凝胶微晶间孔
毫米： 106 103 微米：
2018/10/16
16
最大作用水头/ 砼壁厚 抗渗等级
<5
5～10
11～15
16～20
>20
W4
W6
W8
W10
W12
《普通混凝土配合比设计规程》JGJ 55—2000 ，将抗渗砼定义为抗渗等级等于或大于P6级的砼 。 对于有抗渗要求的结构，应根据所承受的水头、 水力梯度、水质条件和渗透水的危害程度等因素 进行确定抗渗等级，具体要求参见相关标准。
2018/10/16 8源自3.2混凝土抗水渗透的试验方法
抗水渗透试验方法主要有： 逐级加压法（抗渗等级法） 渗水高度法 相对渗透系数法
2018/10/16
9
3.2混凝土抗水渗透的试验方法
逐级加压法（抗渗等级法）
（1）逐级加压法 计算公式： 采用上口直径为175mm、 P=10H-1 下口直径为185mm、高 P—砼抗渗等级 150mm圆台试件，一组6个， H—6个试件中有3个试件渗 从试件底部施加0.1MPa水压开 水是的水压力 始试验，每隔8h增加水压 0.1MPa，并随时观察渗水情况， 当6个试件3个试件表面出现渗 水，或加至规定压力时4个未发 现有渗水现象时的最大水压计 算砼的抗渗等级。 2018/10/16 10
2
2018/10/16
24
3.4主要影响因素及改善措施
养护条件
较好的养护条件能够保证水泥充分水化，从而 使砼内部孔结构得到改善：大毛细孔减少，孔隙率 下降，抗渗性明显提高。而且随着养护期龄的增加， 砼的总孔隙率和毛细孔还会逐渐减小，砼的抗渗性
能也随之提高。
2018/10/16
25
18
2018/10/16
砼抗水渗透性能评价指标
②
③
目前我国建筑工程以中低强度砼（<C50）用 量最广，抗水渗透性能优劣差异大，若采用渗 水高度法所得结果离散性相对较大，在确定不 同抗渗等级时存在一定困难。 采用抗渗等级作为砼抗水渗透性能的检验评定 指标，将抗渗等级分为六个等级，能够覆盖目 前所使用的大部分砼种类，用于多数砼抗渗性 检验评定。
2018/10/16
11
3.2混凝土抗水渗透的试验方法
相对渗透系数
计算公式：
2 aDm Kr 2TH
相对渗透系数法反应砼吸 收的水和渗透的水，通过渗水
量及时间计算渗透系数，以一 K r—相对渗透系数（cm/h） 组6个试件的渗透系数的算术平 Dm —平均渗水高度（cm） 均值作为渗透系数的试验结果， H —水压力，以水柱高度表 以各等分点渗水高度的平均值 示（cm） T —恒压试件，h 作为该试件的渗水高度。 a —砼的吸水率，一般为 0.03
3.2混凝土抗水渗透的试验方法
渗水高度法
实验前将试件用石蜡或水泥加黄油密封。水压24小时内 恒定控制在1.2MPa，且加压过程不应大于5min。在恒定水 压力下测试一定时间内水渗透进入砼试件的高度。试验结果 以10个测点渗水高度的平均值作为该试件渗水高度的测定值， 然后计算一组6个试件渗水高度的算术平均值作为该组试件 渗水高度的测定值，以此来评价砼的抗水渗透性。
骨料的性能
骨料质地均匀，级配良好能保证砼的抗渗性。 良好的级配能使骨料的孔隙率和总表面积较小，提 高砼的密实度；掺入适当级配的骨料可以切断毛细 孔的连续性，改善了砼的孔结构。
