空调机房设备减震方案

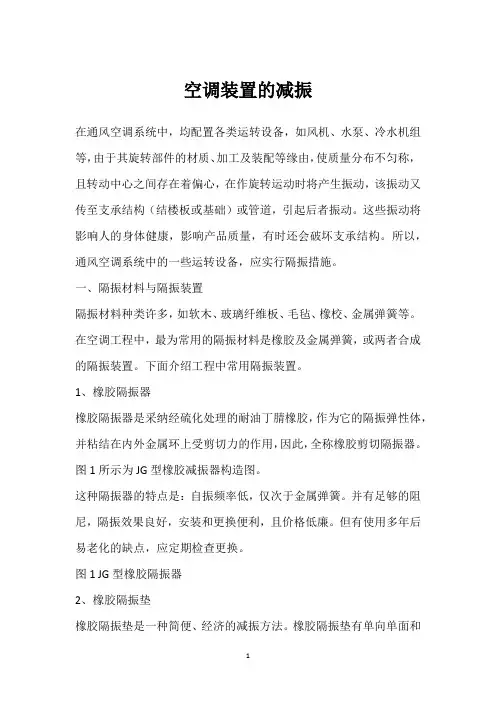

空调装置的减振
空调装置的减振在通风空调系统中，均配置各类运转设备，如风机、水泵、冷水机组等，由于其旋转部件的材质、加工及装配等缘由，使质量分布不匀称，且转动中心之间存在着偏心，在作旋转运动时将产生振动，该振动又传至支承结构（结楼板或基础）或管道，引起后者振动。
这些振动将影响人的身体健康，影响产品质量，有时还会破坏支承结构。
所以，通风空调系统中的一些运转设备，应实行隔振措施。
一、隔振材料与隔振装置隔振材料种类许多，如软木、玻璃纤维板、毛毡、橡校、金属弹簧等。
在空调工程中，最为常用的隔振材料是橡胶及金属弹簧，或两者合成的隔振装置。
下面介绍工程中常用隔振装置。
1、橡胶隔振器橡胶隔振器是采纳经硫化处理的耐油丁腈橡胶，作为它的隔振弹性体，并粘结在内外金属环上受剪切力的作用，因此，全称橡胶剪切隔振器。
图1所示为JG型橡胶减振器构造图。
这种隔振器的特点是：自振频率低，仅次于金属弹簧。
并有足够的阻尼，隔振效果良好，安装和更换便利，且价格低廉。
但有使用多年后易老化的缺点，应定期检查更换。
图1 JG型橡胶隔振器2、橡胶隔振垫橡胶隔振垫是一种简便、经济的减振方法。
橡胶隔振垫有单向单面和双面开肋、双向双面开肋等型式。
这种橡胶隔振垫结构简洁、安装简便、隔振效果好。
但由于橡胶剪切受压，在长期荷载作用下，简单产生疲惫而缩短使用年限。
3、弹簧隔振器弹簧减振器是由单个或数个相同尺寸的弹簧和铸铁（或塑料）护罩所组成。
弹簧减振器由于固有频率低、静态压缩量大，承载力高，低频振动的隔振效果好。
且能抗油、水的侵蚀，而且不受温度的影响，使用年限长。
缺点是阻尼比小，简单传递高频振动，并在运转启动时转速通过共振频率会产生共振。
水平方向的稳定性较差。
假如将弹簧减振器与橡胶组合起来使用，减振效果会更好。
4、隔振软管各种动力泵联接管道也是一种振动源，为防止管道的固体振动传声，必需在管道上装置隔振软管。
目前常用的隔振软管有橡胶软接管和不锈钢波纹软管两种类型。
橡胶软接管具有很好的减振效果，缺点是受介质温度、压力的限制，同时不耐腐蚀。
制冷机房噪音大？噪音治理措施来了
制冷机房噪音大？有效治理措施来了
关键词：噪音治理,噪声治理,专业噪音治理,制冷机房噪音
制冷机房由于设备振动、风扇运转、管道流体流动以及隔声措施不足，导致噪音的产生与传播，影响工作环境。
需要综合考虑这些因素，采取有效的噪音治理措施，以减轻噪音对工作环境的影响。
一、隔音与消声处理：
在机房墙壁、地板和天花板上添加隔音材料，如隔音板或隔音隔热毯，有效吸收和减少噪音的传播。
对于机房内的噪声源，如制冷压缩机、冷却塔等设备，可采用封装措施，使用吸音材料如吸音棉、吸音板进行封装，进一步降低噪声级别。
二、减振措施：
在制冷压缩机、水泵等设备的底部设置减振器，如橡胶垫、弹簧等，以减少振动传播，降低由振动引起的噪音。
同时，安装设备时应采用特殊化处理方法，如减震垫，以减少设备运行时产生的共振现象。
三、隔音门窗与隔音墙：
为机房安装带有隔音效果的门窗，采用双层玻璃、密封条等结构，以减轻噪声的传递。
在机房周围设置隔音墙和隔音层，选用隔音效果好的材料如隔音石棉板、隔音玻璃等，提高整体隔音效果。
四、布局调整与隔离措施：
在机房布局上，应避免设备与建筑结构的硬性连接，使用软性连接如橡胶减震垫、弹性支撑，降低低频噪音和振动的影响。
如噪音问题仍无法解决，可考虑将设备迁移到远离工作区的位置或设立专门的噪音隔离室，以减少对工作环境的影响。
综上所述，制冷机房噪音治理需结合隔音消声、减振措施以及布局调整等多方面手段，实现有效降低噪音，提升工作环境舒适度。
空调主机减震器安装施工方案
一、工程概况为确保空调主机在运行过程中能够稳定、高效地工作，减少因振动引起的噪音和设备损坏，本项目采用减震器对空调主机进行安装。
本方案主要针对空调主机减震器的选型、安装工艺、质量控制及注意事项等方面进行详细说明。
二、减震器选型1. 减震器类型：根据空调主机重量、运行频率及安装环境，选择合适的减震器类型。
本工程推荐采用ZTA型封闭式阻尼弹簧减震器。
2. 减震器参数：根据空调主机净重和安装支点，计算单个支点载荷重量，选择符合要求的减震器。
具体参数如下：- 空调主机净重：1.4吨- 安装支点：2个- 单个支点载荷重量：0.7吨- 减震器额定载荷：1.2吨3. 减震器数量：根据空调主机安装位置和减震器额定载荷，计算所需减震器数量。
本工程推荐采用4个减震器。
三、安装工艺1. 准备工作：- 检查减震器外观是否有损坏，确认减震器质量合格。
- 检查安装基础，确保基础平整、坚实。
2. 安装步骤：1）将减震器固定在空调主机底座上，确保减震器与主机接触良好。
2）在减震器上安装连接螺栓，调整螺栓松紧度，确保连接牢固。
3）将减震器与基础连接，安装连接螺栓，调整螺栓松紧度，确保连接牢固。
4）检查减震器与空调主机、基础之间的连接是否牢固，确保无松动。
3. 调试与验收：1）启动空调主机，观察减震器工作情况，确认减震器工作正常。
2）检查减震器安装位置是否正确，减震器是否与主机、基础接触良好。
3）验收减震器安装质量，确保减震器安装符合要求。
四、质量控制及注意事项1. 减震器安装过程中，注意避免减震器受到撞击或损坏。
2. 安装过程中，确保减震器与空调主机、基础接触良好，无松动。
3. 安装完成后，对减震器进行调试，确保减震器工作正常。
4. 安装过程中，注意安全操作，防止意外事故发生。
五、总结本方案针对空调主机减震器的安装进行了详细说明，旨在确保空调主机在运行过程中稳定、高效地工作，降低噪音和设备损坏。
在实际施工过程中，应根据实际情况调整安装工艺，确保减震器安装质量。
通风空调设备消声与隔震施工方案
(10 ）离心式水冷机组
冷水机组安装于惯性混凝土基座上（深度一般为 200mm), 冷水机组与基座间垫以橡胶减震垫（根据厂家的安装说明书）。
( 11) t令却水塔
各冷却水塔须安装在 一组工字槽钢结构底座架面上，并用 防 震 垫片承托于混凝土基座上。
静态隔震幅度是 2 0mm ; d 、 空调机房内所有水管及风管须采用减震 吊架。 (7 ）水平水管道 安装在各空调机房内的所有水管道均须提供防震吊架，各
吊架及隔震器的钢弹簧最少静态隔震幅度应符合下表规定 ：
管径尺寸（ mm)
最小静态隔 震 幅度（ mm)
<8 0
20
80~ 150
38
二三 200
c 、 连接器采用氯丁橡胶涂膜玻璃织物制造 ， 所有连接器要 符合天津市消防局的最新要求 ， 并呈交有关试验证书以供审批。
(6 ）空调处理机及风机 a、 用 一相同的构件连接整个风机及电动机 ， 并安装
在一具有定够刚度的钢梁组合基座上 ； b 、所有风机须安装水平推力限制器 ： c 、空调处理机及风机配置安装的弹簧隔震器的最少
50
(8 ）垂直管和立管
所有立管均应按图纸所示，用支架或固定件悬吊或支撑， 所有立管均应以铀的间隔弹性地悬吊或支撑。
(9 ）各种水泵
a 、除有特别标明外，所有水泵应装在惯性混凝土基座 上； 除基座制造厂对质 量或刚度有特别的要求外，混凝土基座的深 度不应大于 3 00mm ： 基座最 小深度应为基座最长的边长十二分之 一 ，但不应少于 150mm 。
e 、所有连接器均应能承受 1600 kPa 的工作压力和 2400 kPa
测试压力； (5 ）风管柔性接头
a、应按照“英国金属风管系统，低速和 高速、压缩空气系 统规范 DW-142 ”所制定的材料规格和安装方法，在各风管系统 和设备连接口安装柔性接头；

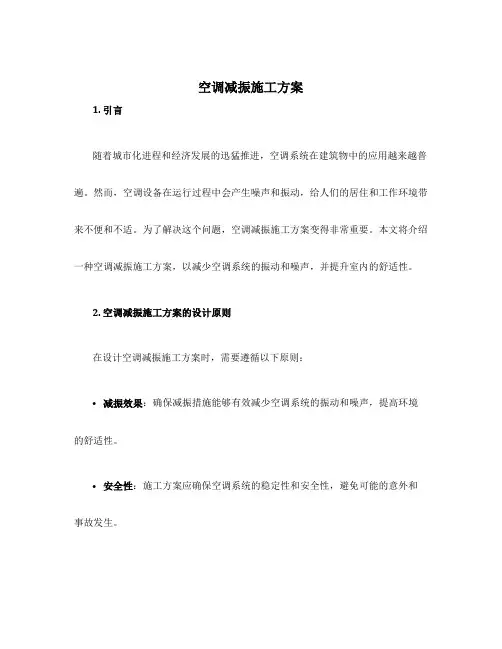

空调减振施工方案
空调减振施工方案1. 引言随着城市化进程和经济发展的迅猛推进，空调系统在建筑物中的应用越来越普遍。
然而，空调设备在运行过程中会产生噪声和振动，给人们的居住和工作环境带来不便和不适。
为了解决这个问题，空调减振施工方案变得非常重要。
本文将介绍一种空调减振施工方案，以减少空调系统的振动和噪声，并提升室内的舒适性。
2. 空调减振施工方案的设计原则在设计空调减振施工方案时，需要遵循以下原则：•减振效果：确保减振措施能够有效减少空调系统的振动和噪声，提高环境的舒适性。
•安全性：施工方案应确保空调系统的稳定性和安全性，避免可能的意外和事故发生。
•成本效益：尽量选择经济合理的减振措施，确保施工方案的成本控制在可接受范围。
•可持续性：施工方案应考虑环保因素，减少能源消耗和对环境的影响。
3. 空调减振施工方案的具体步骤3.1 分析振动来源首先需要对空调系统所处环境进行全面的分析，确定振动的来源。
常见的振动来源包括空调机组、风扇、压缩机等。
此外，还需要考虑建筑物本身的振动特性，如楼板、墙体等。
3.2 评估振动影响在分析振动来源后，需要评估振动对建筑物的影响。
可以通过振动测试仪器进行实地测试，了解振动的频率、幅度等参数，以确定减振措施的具体需求。
根据评估结果，设计减振方案。
常见的减振措施包括： - 减振基础：采用减振基础可以有效隔离建筑物和空调系统之间的振动传递。
可以选择橡胶垫或弹簧等材料来制作减振基础。
- 隔振支架：在空调系统的安装位置使用隔振支架，减少振动传递。
隔振支架通常由橡胶或弹簧材料制成。
- 消声器：安装消声器可以有效降低空调系统产生的噪声，提升室内环境的舒适性。
- 隔音材料：在建筑物内部或空调系统周围使用隔音材料，如隔音板、隔音棉等，可以吸收噪声和振动，减少其传播。
3.4 施工实施根据减振方案进行施工实施。
施工过程中需要注意安全措施，合理安装减振设备，并保证施工质量。
完成施工后，对空调系统进行减振效果评估。
机房降噪工程施工方案
一、项目背景随着信息技术的发展，机房工程在企业和组织中的重要性日益凸显。
然而，机房设备在运行过程中会产生大量的噪音，对周围环境造成严重影响。
为了降低机房噪音，提高工作环境质量，本项目特制定机房降噪工程施工方案。
二、施工目标1. 降低机房噪音，使其达到国家标准；2. 提高机房设备运行效率，延长设备使用寿命；3. 保障机房安全，防止因噪音过大而引发的安全事故。
三、施工内容1. 噪音检测与分析对机房进行噪音检测，分析噪音产生的原因和传播途径，为后续施工提供依据。
2. 设备减振处理（1）对机房内设备进行减振处理，采用减震器和减震垫等减振材料，减少设备振动产生的噪音。
（2）对管道支撑进行优化设计，减少管道振动。
3. 隔音措施（1）在机房四周安装隔音墙和隔音门，阻隔设备噪音向周边环境的传播。
（2）对关键噪音源，如空调机组、水泵等，采取局部隔音措施，进一步提高隔音效果。
4. 消音器安装在设备的出口管道上安装消音器，降低流体动力噪音的产生。
同时，对关键设备的进、出口进行柔性连接，减少振动和噪音的产生。
5. 降噪材料施工（1）采用高效隔音材料，如隔音棉、隔音板等，对机房内部进行隔音处理。
（2）对机房墙壁、地面、天花板等部位进行降噪处理，降低噪音传播。
6. 施工质量验收（1）在施工过程中，严格按照设计方案和施工规范进行施工。
（2）施工完成后，进行噪音检测，确保达到降噪目标。
四、施工进度安排1. 施工准备阶段：5天2. 施工阶段：15天3. 验收阶段：5天五、施工团队及设备1. 施工团队：由具有丰富经验的降噪工程师、施工人员、监理人员组成。
2. 施工设备：噪音检测设备、减振材料、隔音材料、施工工具等。
六、施工注意事项1. 施工过程中，严格遵守国家相关法律法规和施工规范。
2. 加强施工现场管理，确保施工质量和安全。
3. 施工过程中，注意保护环境，减少对周围环境的影响。
4. 施工完成后，进行噪音检测，确保达到降噪目标。
通过以上施工方案的实施，相信机房降噪工程能够顺利完成，为企业和组织创造一个安静、舒适的工作环境。
空调系统中消声减振措施有些 工程
空调系统中消声减振措施有些工程
通风与空调系统的减振设计应包括设备和管道两方面，
设计中对消声和减振的详细措施可详细归纳为：
1.在空调系统中，除了对风机、水泵等产生振动的设备设置弹性减振支座外，还应在风机与管路之间采用软管链接，软管宜采用人造材料或帆布材料制作。
6号以下风机，软管的合理长度为200mm；8号以上的风机，软管合理长度为400mm。
2.水泵、冷水机组、风机盘管、空调机组等设备与水管之间用软管连接，不使振动传递给管路，
3.在管路的支吊架、穿墙处使用非燃软性材料填充做减振处理。
4.空调机组可直接采用橡胶隔振垫隔振。
5.振动较大的设备（如风机）吊装时，采用减振吊钩。
6.选用高效、低噪声水泵、风机，并使水泵、风机在最高效率点附近运行。
7.按噪声标准控制风管、风口风速,以满足房间噪声要求。
8.空调机房内壁外表贴附吸声材料及吸声孔板，
机房门采用消声密闭门，使墙体有吸声能力，等等。
设备减震方案
1. 工程概况置地创新中心工程地下 2 层，地上 39层，现场部分生活水泵、新风机基础及变压器位于主楼地下室、避难层（ 12层、 26 层）及屋面。
2. 震动产生的原因由于主机和水泵都位于楼板上，下部中空，在设备运转时会产生较大噪声及震动 ,以及向外扩延。
通过对图纸及所在机房的设备参数的了解，对设备的安装减振及管道隔振，隔声降噪，吸声消声降噪三方面阐述在本技术方案中，如何对空调机房设备进行消声隔离，减震，从而使得建筑周边及使用房间噪声达到规范规定要求。
空调主机及水泵运转时产生较大的震动，设备运行时时，会因转动部件的质量中心偏离轴中心而产生振动。
该振动传给支撑结构（基层或楼板），并以弹性波的形式从运转设备的基础建筑结构传递到其它部位，再以噪声的形式出现，称为固体噪声，振动噪声会影响人的身体健康，工作效率和产品质量，也会影响到周边环境，危及建筑物的安全。
3. 减震材料3.1 浮动底座浮动底座/ 地台是由建筑结构楼面上的弹性层和浮动层组成。
浮动层一般可由钢筋混凝土浇铸而成；或槽钢角马焊接而成，具体根据实际情况确定。
浮动地台底座实质就是将声源与建筑物隔离的积极隔振做法。
以下是浮动底座的安装要求：（1）原结构楼面必须保持干净、平整、和干燥。
检测标准：1 平整度不超过 3mm。
平方米的区域内(2) 如果原楼面表面过分粗糙，需要做找平处理，建议找平层厚度不能少于20mm,以防止找平层在高荷载的情况下破裂。
(3) 所有空间相互之间是密封的，适用于墙壁、地板以至天花的构造，因为楼宇设备的穿越结构经常限制噪声的控制。
(4) 浮动底座/ 地台系统上不应透过任何坚硬物料(钉子、水泥块)接触到周围之楼宇结构。
(5) 处理所有穿越结构之导管及管道时,必须极度小心, 须以具资质认可的10mm 厚高效弹性胶垫包裹,并以非硬化密封胶封口。
(6) 浮动底座 /地台上之设备管道在穿墙和穿天花前做好软性转接,管道的支承必须在浮动底座上, 否则须采用弹簧减振器或减振胶垫支承, 与结构隔离, 避免造成短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxx空调机房设备减震方案
1、工程概况：
本工程建筑地上七层，地下三层。
五台空调制冷主机及其水泵位于地下负二层，空调热水机组及其水泵位于地上二层。
2、震动产生的原因：
由于主机和水泵都位于楼板上，下部中空，在设备运转时会产生较大噪声及震动,以及向外扩延。
通过对图纸及所在机房的设备参数的了解，对设备的安装减振及管道隔振，隔声降噪，吸声消声降噪三方面阐述在本技术方案中，如何对空调机房设备进行消声隔离，减震，从而使得建筑周边及使用房间噪声达到规范规定要求。
空调主机及水泵运转时产生较大的震动，设备运行时时，会因转动部件的质量中心偏离轴中心而产生振动。
该振动传给支撑结构（基层或楼板），并以弹性波的形式从运转设备的基础建筑结构传递到其它部位，再以噪声的形式出现，称为固体噪声，振动噪声会影响人的身体健康，工作效率和产品质量，也会影响到周边环境，危及建筑物的安全。
3、水泵的减振：
○1、在现有的楼层结构板面上做大于3倍水泵基座面的混泥土
基础台面，混泥土基础台面尺寸为1200*1200*100（H）mm,找平后将4个Z DⅡ型弹簧减振器底部的固定膨胀螺栓预埋于基础台面中（螺栓位于基础四个角（见附图一）。
○2、在Z DⅡ型弹簧减振器上，根据结构的荷载，可再用混泥土和10#槽钢制作大于水泵基座面1.5倍的承台基础面，台面下部采用10mm钢板作为底面，台面上部找平。
该平台中心位置采用槽钢加固并附钢筋增加强度，以达到可以分散水泵的振动点，增加水泵震动的受力面，使减振效果更佳。
在该平面中心位置预留固定水泵基础的地脚螺栓。
○3、4个Z DⅡ型弹簧减振器弹簧减振器下部使用膨胀螺栓固定在基础台面后、上部用螺栓固定在承台基础面外部槽钢之上。
○4、在混凝土基础面的四角，根据水泵基座尺寸预留水泵的地脚螺栓，水泵基座与承台基础面之间垫SD型橡胶减震垫。
○5、Z DⅡ型弹簧减振器具有结构简单、紧凑、体积小、隔振降噪效果好、安装方便、造价低等优点。
示图如下：
4、空调机房中的冷冻机组采取安装弹簧减振器减振
○1、在现有的楼层结构板面做大于空调主机设备基座面1.5倍的混泥土基础面，混泥土基础面尺寸为3300*5188*100（H）mm，将ZD型弹簧减振器底部固定膨胀螺栓预埋于基础中，根据冷冻机组已知质量和静态压缩量后选定阻尼弹簧减振器, 示图如下：
○2、在混凝土基础面均匀预留六块钢板，上边安装8个ZD型弹簧减振器，弹簧减振器下部使用膨胀螺栓固定在混泥土基础面后、上部固定在承台基础面外部槽钢之上（详见附图二）。
○3、在ZD型弹簧减振器上，根据空调主机的运行重量，用混泥土和10#槽钢制作大于空调主机设备基座面1.5倍的承台基础面，台面下部用10mm钢板作底面，台面上部找平。
该平台内部位置采用槽钢加固并附钢筋增加强度，增大制冷主机震动的受力面，达到可以分散水制冷主机的振动点的效果。
在该平面两端位置预留固定空调主机的地脚螺栓。
○4、空调主机基座面与承台基础面间垫SD型橡胶减震垫。
5、管道的减振：
○1、水泵、冷水机组等设备进出水口与管道连接处采用橡胶软接，在管道弯头上部增加不锈钢金属软接（详见附图三），使设备运行时产生的震动不会通过管道传递出去，起到隔断震动传递的作用。
○2、机房管道支架必须与地面接触时采用SD型橡胶减震垫，尽量减少支架支设在楼板上，如果需要应在机房主梁间铺设槽钢或工字钢使支架敷设在其上，减少震动的传递。
○3、机房管道吊架全部采用SD型橡胶减震垫把吊架与管道隔离（详见附图三）.
六、安装与土建的配合
1、基础台面由业主方委托土建施工。
2、承台基础面由安装方自行施工。
xxxxxxxxxxxxx安装有限公司
二〇一〇年九月七日。
