电气图纸制图规范及电气图纸的识读方法（一）前言：本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！本文共分为十九个章节，分三篇。
第一篇共计九个章节介绍。
一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
电气工程图识图
2 图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文 字符号进行标注 在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注 基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4） 例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2， 穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相 当于厂家的商标 设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏 图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为 以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线
电工之家--电气制图和识图
电工之家--电气制图和识图一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

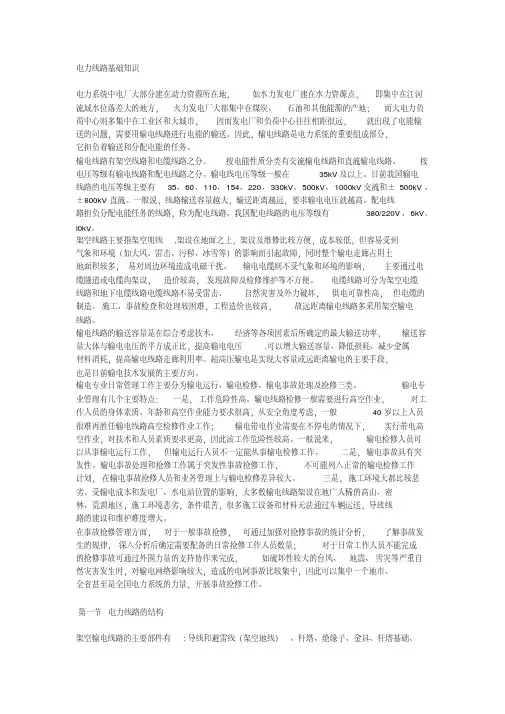

输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
电气基础识图PPT课件
•
③ 明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型
号和根数；
•
④ 明确电气设备、器件的平面安装位置。
（4) 结合土建施工图进行阅读
•
电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问
题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读
还可以了解电气设备的立体布设情况。
[图9-4（c）] ③ 坡度不小于1/2的屋面--屋角、屋脊、檐角[图9-4（d）]
二、建筑物的防雷装置 ① 闪雷器 ② 引下线 ③ 接地装置 三、建筑防雷接地工程图的识读 ① 施工说明 ② 防雷工程图 ③ 接地工程图
第四节 电气消防工程图
一、概述 二、电气消防装置常用设备及图形符号
① 感烟测探器 ② 感温探测器 ③ 报警控制器 ④ 消火栓按钮 ⑤ 手动报警按钮 ⑥ 火警电话
其干线系统图如图16-6所示。 2 系统材料表(表16-4) 3 配电系统图（见图16-7、图16-8和图16-9） 4 照明平面图（以一层为例） （1） 一层照明平面图(图16-10) （2） 一层干线及插座平面图(图16-11) 5 防雷接地平面图 （1） 屋顶防雷平面图(图16-12) （2） 基础接地平面图(图16-13)
• (5) 熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面 图时，就应首先了解室内配线的施工顺序。
•
① 根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿
墙或楼板的位置；
•
② 结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；
•
③ 装设绝缘支持物、线夹等，敷设导线；
二、室内电气照明施工图纸的内容
(完整版)电气一次识图基础
朗目山
电气一次回路识图简介
二、电气主接线图
(5)变压器线路单元接线 优点：
①每台变压器和线路直接连接省去了母线和相应的断 路器和隔离开关。
②便于发展，容易发展成桥形接线或单母线接线。 ③操作简单，不易产生误操作。 缺点： ①线路或变压器故障或检修,整个单元都停止运行。 ②运行方式单一。
适用范围：这种接线应用在将发电机发出的全部电能升高 电压输入电网的小型水电站或风电场中。
电气一次回路识图基础
电气一次回路识图简介 朗目山
电气一次回路：由电气一次设备相互连接，构 成发电、输电、配电或进行其他生产过程的电气回 路称为一次回路或一次接线系统。
一、电气一次符号 二、电气主接线图 三、电气设备编号原则
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器 电流互感器 架空线 接地刀闸 隔离开关
断路器 有载调压 变压器
地埋电缆 电流互感器 带电显示
电气一次回路识图简介
一、电气一次符号
朗目山
过电压保护器
跌落式 熔断器
接触器
熔断器
手车式 断路器
电压表 电流表 电抗器 电动机 发电机
电气一次回路识图简介
二、电气主接线图
朗目山
1.主接线的设计原则
(1)考虑变电站在电力系统中的地位和作用。
(2)考虑远期发展规模。
朗目山
电气一次回路识图简介
二、电气主接线图
(4)外桥接线 优点：
①一台变压器故障或检修其他部分 不受影响。
②扩建方便，容易改造成单母线或双母线接线。 ③高压断路器数量少，四个回路只需三台断路器。 缺点： ①一条线路故障或检修相应变压器需停运。 ②桥连断路器检修时，两个回路需解列运行。 ③变压器侧断路器检修时，变压器需较长时间停运。 适用范围：适用于较小容量的发电厂或变电站，并且 变压器的切换较频繁或线路较短，故障率较少的情况。 此外，线路有穿越功率时，也宜采用外桥接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在阅读电气原理图时，大致可以归纳为以下几点：
（1）、必须熟悉图中各电器元件的图形符号和作用。 （2）、阅读主电路 应该了解主电路有哪些用电设备（如曳引电机、 门电机，制动器等），以及这些设备的用途和工作特点。并根据工艺 过程，了解各用电设备之间的相互联系，采用的保护方式等。在完全 了解主电路的这些工作特点后，就可以根据这些特点再去阅读控制控 制电路。 （3）．阅读控制电路 控制电路有各种电器组成，主要用来控制主电 路工作的。在阅读控制电路时，一般先根据主电路接触器主触点的文 字符号，到控制电路中去找与之相应的驱动线圈，进一步弄清楚电机
一、电气识 图
1、电气原理图
电气图分：接线图；结构图；原理图三种。
1.1．电器元件的图形符号和文字符号
电气原理图：是用来表明设备电气的工作原理及各电器元
件的作用，相互之间的关系的一种表示方式。用规定的图形符号表 示各电气元件，并用文字符号说明各电气元件，这样的图纸叫做电 气原理图。
1.1．电器元件的图形符号和文字符号
1.4．电气原理图识读
的控制方式。这样可将整个电气原理图划分为若干部分，每一部分控制一 个功能。另外控制电路按照控制功能的要求，按动作的先后顺序，自上而 下、从左到右、并联排列。因此读图时也应当自上而下、从左到右，一个 环节、一个环节地进行分析，分析各环节之间的联系。 （4）．对于机、电、液配合得比较紧密的生产机械，必须进一步了解有关 机械传动和液压传动的情况，有时还要借助于工作循环图和动作顺序表， 配合电器动作来分析电路中的各种联锁关系，以便掌握其全部控制过程。 （5）．阅读照明、信号指示、监测、保护等各辅助电路环节。 对于比较复杂的控制电路，可按照先简后繁，先易后难的原则，逐步解决。 因为无论怎样复杂的控制线路，总是由许多简单的基本环节所组成。阅读 时可将他们分解开来，先逐个分析各个基本环节，然后再综合起来全面加 以理解。 概括地说，阅读的方法可以归纳为：从机到电、先“主”后“控”、 化整为零、连成系统。
1.1．电器元件的图形符号和文字符号
电器元件图形符号分有源和无源
①、有源电器元件：有驱动元件和执行元件构成，在原理图上， 驱动元件和执行元件的文字符号相同，但图 形符号不同。 如：接触器；继电器等 例： 图形符号 驱动元件 执行元件
文字符号
K
K
1.1．电器元件的图形符号和文字符号
②、无源电器元件： 如： 没有驱动元件，只有执行元件。 开关；按钮等
1．电梯原理图识图
二、识图实 例
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
GB7588-2003标准给出了电梯驱动主机的供电和控制方式有以下三种： 一种是直接供电的方式 12.7.1 由交流或直流电源直接供电的电动机 下 必须用两个独立的接触器切断电源，接触器的触点应串联于电源电 上 路中。电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行 行方向改变时，必须防止轿厢再运行。 行 本条的要点：两个独立的接触器串联在电路里；运行时两个接触器都要工作， 停止时，两个接触器都要断开。
图形符号 用以表示一个设备或概念的图形、标记或字符，
它是一种具有确定意义的简单图形。在原理图中不反映电器元件 的形状，大小，所处位置，而是将电器元件展开来，根据控制原 理的需要，将其分散地用规定的图形符号绘制在相应的位置。 文字符号 文字符号用于电气技术领域中技术文件的编制， 也可以标注在电气设备、装置和元器件上或近旁，以表示电气设 备、装置和元器件的名称、功能、状态和特性。 电气原理图中的电器元件是按未通电和没有受外力作用时的 状态绘制，即电器元件的自然状态。 在不同的工作阶段，各个电器的动作是不同，触点会时闭时 开。而在电气原理图中只能表示出一种情况。因此，规定所有电 器元件的触点均表示在原始情况下的状态，即在没有通电或没有 发生机械动作时的状态。对接触器来说，是线圈未通电，触点未 动作时的状态；对按钮来说，是手指未按下按钮时触点 的状态；对热继电器来说，是常闭触点在未发生过载 动作时的状态等等。
1．电梯原理图识图
1.1．电梯主电路
第三种是采用静态元件供电和控制的，这种方式也分两种情况： 一是 用两个独立的接触器来切断电动机电流 另外是 一个由切断三相电流的接触器、阻断静态元件电流的装置、检验 阻断情况的监控装置3个元件组成的系统 12.7.3 交流或直流电动机用静态元件供电和控制 应采用下述方法中的一种： a)用两个独立的接触器来切断电动机电流。 电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行方向改变时，必须防止轿厢再运行。 本条要点：两个独立的接触器切断电动机电流； 运行时两个接触器都要工作，停止时 两个接触器都要断开
交流电动机
测速发电机
发电机励磁绕组
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
直流发电机 反激励磁绕组 过流继电器
调压整流装置 防爬 直流电动机 一种是直流发电机-----电动机方式的，这种方式又分两种情况： 供直流发电机 行 下 励磁绕组用 发电机的励磁由传统元件供电的 上 保护 起到电梯调速 发电机的励磁由静态元件供电和控制的 行 行 直流电动机 的作用 发电机的励磁由传统元件供电的 励磁绕组 12.7.2 采用直流发电机—电动机组驱动 本条要点：两个独立的接触器； 12.7.2.1 发电机的励磁由传统元件供电 运行时两个都动作， 两个独立的接触器应切断： 停止时两个都断开。 三相桥式整流 欠电流继电器 a)电动机发电机回路；或 供直流电动机 b)发电机的励磁；或 励磁绕组用 c)电动机发电机回路和发电机励磁。 限流电阻 电梯停止时，如果其中一个接触器的主触点未打开，最迟到 下一次运行方向改变时，必须防止轿厢再运行。 失磁 保护
1.3．电气原理图的布局
⑴、较复杂的原理图，主电路、控制电路和辅助电路是分开绘制的。主 电路是设备的驱动电路，是从电源到电动机大电流通过的路径；控制电 路是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所 要求的控制功能；辅助电路包括信号、照明、保护电路。 ⑵、原理图在布局
上是：水平绘制时， 主电路绘制在图的 上面，控制电路绘 制在下面；垂直绘 制时，主电路绘制 在左侧，控制电路 绘制在右侧；
1.3．电气原理图的布局
⑸、原理图一般情况， 会分别在原理图的上下 面，将图面分成若干区 域，用阿拉伯数字1、2、 3… …标注，在图面的左 右侧分成若干区域，用 字母A、B、C … …标注。 方便阅图时查找某个电 器元件所在的图区。
1.4．电气原理图识读
识读电气原理图时首先要弄清电气控制的基本要求和运行条件。在 此基础上先读主电路，然后识读控制电路。
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
GB7588-2003标准给出了电梯驱动主机的供电和控制方式有以下三种： 一种是直接供电的方式 12.7.1 由交流或直流电源直接供电的电动机 必须用两个独立的接触器切断电源，接触器的触点应串联于电源电 路中。电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行方向改变时，必须防止轿厢再运行。 本条的要点：两个独立的接触器串联在电路里；运行时两个接触器都要工作， 停止时，两个接触器都要断开。
1．电梯原理图识图
1.1．电梯主电路
二、识图实 例
本条要点：必须由以下3个元件构成的 系统控制。 1、切断发电机励磁或电动机 和发电机回路的接触器； 2、阻断静态元件电流的装置； 3、检验电流阻断情况的装置。
b)一个由以下元件组成的系统： 1)用来切断发电机励磁或电动机发电机回路的接触器。（1个元件） 至少在每次改变运行方向之前应释放接触器线圈。如果接触器未释 放，应防止电梯再运行。 2)用来阻断静态元件中电流流动的控制装置。（2个元件） 3)用来检验电梯每次停车时电流流动阻断情况的监控装置。（3个元件） 在正常停车期间，如果静态元件未能有效阻断电流的流动，监控装置 应使接触器释放并应防止电梯再运行。 应采取有效措施，防止发电机中产生的剩磁电压使电动机转动 (例如：防爬行电路)。
丁字线：表示两个电器元件之间的连接并与其他电器元件或回路连接。
十字交叉线：有两种表示方法，1、交叉处有实心黑圆点， 2、交叉处无实心黑圆点 有黑圆点：表示两条线路是连接的；无黑圆点：表示这两条线路不连接
1.2．电气原理图上的线
在电气原理图上，各电器元件之间要用线条连接起来，以构成表述其动作 原理的完整图。在原理图中会出现直接连接线，丁字连接线，十字交叉线， 虚线和点画线等。 直接连接线：表示两个电器元件是连接的。 丁字连接线：表示两个电器元件之间的连接并与其他电器元件或回路连接。 十字交叉线：有两种表示方法，1、十字交叉处有实心黑圆点， 2、十字交叉处无实心黑圆点 有黑圆点：表示两条线路是连接的；无黑圆点：表示这两条线路不连接
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
第二种是直流发电机—电动机方式的，这种方式又分两种情况： 1、发电机的励磁由传统元件供电的 2、发电机的励磁由静态元件供电和控制的 发电机的励磁由传统元件供电的 本条要点：两个独立的接触器； 12.7.2 采用直流发电机—电动机组驱动 用来切断a)、b)、c) 12.7.2.1 发电机的励磁由传统元件供电 三个回路其中一个； 两个独立的接触器应切断： 运行时两个都动作， a)电动机发电机回路；或 停止时两个都断开。 b)发电机的励磁；或 c)电动机发电机回路和发电机励磁。 电梯停止时，如果其中一个接触器的主触点未打开，最 迟到下一次运行方向改变时，必须防止轿厢再运行。
1.3．电气原理图的布局
⑶、控制电路按逻辑控制 原理的先后顺序：水平绘 制时，由上而下的原则绘 制；垂直绘制时，由左至 右的原则绘制。 ⑷ 、一个回路中的负载 （如：电动机，线圈，电 阻，电灯等），水平绘制 时，在回路的右边，控制 元件在回路的左边；垂直 绘制时，在回路的下面， 控制元件在回路的上面。
二、识图实例
