超前钻施工方案 (2)
旋挖桩施工超前钻方案
旋挖桩施工超前钻方案旋挖桩是一种常见且广泛使用的基础工程施工方法。
旋挖桩施工过程中，超前钻方案是一项重要的技术措施，能够有效提高施工安全性、质量和效率。
本文将从超前钻方案的定义、实施步骤和注意事项等方面进行详细的解析。
一、超前钻方案的定义超前钻方案，是指在旋挖桩施工过程中，在桩身下方开挖工作面，并在先行成型的混凝土浆料底部进行下压注入混凝土，从而在桩身下部形成初始墩环，减少桩身和侧壁的土层侵蚀和塌陷。
超前钻方案是旋挖桩施工过程中的一种协调措施，其主要作用是保证施工质量、提高施工效率、降低施工风险、节约工程成本等。
二、超前钻方案的实施步骤旋挖桩施工中的超前钻方案实施步骤主要包括以下几个方面：（1）制定超前钻方案超前钻方案是在施工前需要进行制定的一份方案，其中应包括桩径、桩长、钻孔直径、钻孔深度、注浆压力、注浆时间、浆液配比、钻孔时间和割桩时间等相关内容。
超前钻方案应满足工程的设计要求，并根据实际情况进行合理调整。
（2）开挖坑口在地面上开挖坑口，将钻机和料斗安装在坑口，并确定钻孔位置，一般而言，超前开挖的距离应该在每个钻孔直径的1.5倍左右。
（3）钻孔启动旋挖钻头，对桩位进行钻孔，此时需要特别注意控制钻机的进退速度，以免过快或过慢引起不必要的事故。
（4）注浆在钻孔过程中，应不断进行注浆作业，将混凝土浆料下注至钻孔底部，并进行一定的压实作业，这有利于形成墩环。
注浆时要注意控制浆液比例，否则会造成浆泥过于稀薄或太过浓稠，从而影响超前钻的效果。
（5）钻孔和注浆结束在每根桩钻孔和注浆工作完成之后，需要进行钻孔和注浆结束的作业，包括加强墩环、开始派送混凝土等，这一过程需要始终保持高度的安全性和耐心，防止因为操作不当导致整个超前钻方案无法实施。
三、超前钻方案的注意事项（1）注浆浆液应配制准确，不能出现混凝土浆料比例不正确或者是太稀或太稠的情况，请使用专业浆液配方，有备无患。
（2）在进行钻孔和注浆的过程中，必须要认真严格的执行方案要求，以保证施工的质量和效率。
超前钻施工方案
超前钻施工方案广发金融中心项目超前钻施工方案单位名称：河源市工程勘察院编制日期：二O一一年十月目录一、超前钻初步工作方案 (1)（一）工程概况与勘察工作量 (1)（二）桩端持力层超前钻勘察工作方案 (1)1、桩端持力层超前钻勘察方案 (1)2、成果分析、勘察报告综合评价 (5)3、报告编制 (6)二、重点、难点及合理化建议 (7)（一）超前钻勘察重点、难点 (7)（二）工作建议 (7)三、工作流程和工期进度计划 (8)（一）超前钻勘察工作流程 (8)1、桩端持力层超前钻勘察流程详见下图（图1） (8)2、桩端持力层超前钻勘察阶段工期进度计划 (9)四、拟投入本项目的人员一览表 (11)五、拟投入本项目的仪器、设备一览表 (12)一、超前钻工作方案（一）工程概况与勘察工作量广发金融中心工程位于佛山市海七路东南边，占地面积约106535m2，拟建单栋99.6m以下、多栋23m以下，地下室一层，局部多层。
上部结构拟采用框架结构，拟采用桩基础，由于场地中出现软弱夹层发育，因此需增加超前钻勘察工作。
建议每桩均需进行超前钻勘察工作，按照广东省《建筑地基基础检测规范》（DBJ 15-60-2008）；桩径1.2～1.6m的桩，不得少于1孔；桩径大于1.6m的桩，不得少于2孔。
（二）桩端持力层超前钻勘察工作方案1、桩端持力层超前钻勘察方案（1）勘察目的1）验证勘察资料的准确性。
2）确定桩基础终孔标高提供准确依据。
3）核实原设计桩长是否进入稳定的持力层。
（2）勘察内容1）根据钻探实际情况及时调整勘察报告中提供的技术参数。
2）桩端持力层超前钻针对桩端持力层及下卧层的岩土工程特性、岩石的风化程度和风化差异、持力层的节理裂隙发育情况，为设计确定桩基础终孔标高提供准确依据。
3）对桩基础进行钻孔抽芯和桩端持力层的检验，包括桩底沉渣、桩端与桩底持力层的结合情况、应力影响范围内下卧层的岩土工程特性。
4）对原设计桩长和持力层进行核实、验证和评价。
超前钻施工方案
项目超前钻施工方案单位名称：编制日期：二O一一年十月目录一、超前钻初步工作方案 (1)（一）工程概况与勘察工作量 (1)（二）桩端持力层超前钻勘察工作方案 (1)1、桩端持力层超前钻勘察方案 (1)2、成果分析、勘察报告综合评价 (5)3、报告编制 (6)二、重点、难点及合理化建议 (7)（一）超前钻勘察重点、难点 (7)（二）工作建议 (7)三、工作流程和工期进度计划 (8)（一）超前钻勘察工作流程 (8)1、桩端持力层超前钻勘察流程详见下图（图1） (8)2、桩端持力层超前钻勘察阶段工期进度计划 (9)四、拟投入本项目的人员一览表 (11)五、拟投入本项目的仪器、设备一览表 (12)一、超前钻工作方案（一）工程概况与勘察工作量上部结构拟采用框架结构，拟采用桩基础，由于场地中出现软弱夹层发育，因此需增加超前钻勘察工作。
建议每桩均需进行超前钻勘察工作，按照广东省《建筑地基基础检测规范》（DBJ 15-60-2008）；桩径1.2～1.6m的桩，不得少于1孔；桩径大于1.6m的桩，不得少于2孔。
（二）桩端持力层超前钻勘察工作方案1、桩端持力层超前钻勘察方案（1）勘察目的1）验证勘察资料的准确性。
2）确定桩基础终孔标高提供准确依据。
3）核实原设计桩长是否进入稳定的持力层。
（2）勘察内容1）根据钻探实际情况及时调整勘察报告中提供的技术参数。
2）桩端持力层超前钻针对桩端持力层及下卧层的岩土工程特性、岩石的风化程度和风化差异、持力层的节理裂隙发育情况，为设计确定桩基础终孔标高提供准确依据。
3）对桩基础进行钻孔抽芯和桩端持力层的检验，包括桩底沉渣、桩端与桩底持力层的结合情况、应力影响范围内下卧层的岩土工程特性。
4）对原设计桩长和持力层进行核实、验证和评价。
（3）勘察手段根据国家标准《岩土工程勘察规范》的规定，结合工程实际情况，本次勘察勘探手段主要采用钻探方法，并辅以室内试验和原位测试等。
具体而言，本工程拟采用的勘察手段为：测量（钻孔坐标与孔口高程）、钻探、取样（岩样进行单轴抗压强度试验）、地下水位测量。
超前钻施工方案
超前钻施工方案超前钻是一种利用超前技术进行施工的方法。
它通过在主体结构施工之前，提前进行地基处理或其他预处理工作，以减少施工时间，提高施工效率。
以下是一个超前钻施工方案的详细解析。
超前钻施工方案主要分为以下几个步骤：第一步：确定钻孔位置和数量。
根据工程施工图纸和设计要求，确定需要进行超前钻施工的区域，确定钻孔的位置和数量。
第二步：准备超前钻机和工具。
根据钻孔直径和深度的要求，选择合适的超前钻机和钻头，准备好其他必要的工具和设备。
第三步：进行钻孔。
使用超前钻机，在确定的位置上进行钻孔作业。
根据地质勘探数据和设计要求，控制钻孔深度和直径。
同时，注意保持钻孔的垂直度和稳定性。
第四步：清理钻孔。
钻孔完成后，使用钻孔清理设备清理钻孔内部的泥土和碎石。
确保钻孔内部清洁，并能够满足后续处理工作的要求。
第五步：进行预处理工作。
根据具体工程要求，进行地基处理或其他预处理工作。
例如，填充土方、浇筑混凝土或进行土体加固等。
确保钻孔区域能够满足主体结构施工的要求。
第六步：进行主体结构施工。
完成超前钻施工后，可以按照设计要求进行主体结构的施工。
由于进行了超前钻施工，预处理工作可以预先完成，大大节省了施工时间。
超前钻施工方案的优点是：1. 提高施工效率。
超前钻施工可以提前进行地基处理或其他预处理工作，减少了施工现场的工作量，提高了施工效率。
2. 减少施工时间。
通过超前钻施工，预处理工作可以提前完成，有效地减少了施工时间，加快了工程进度。
3. 降低施工成本。
超前钻施工可以减少施工现场的工作量，节省了人力、物力和时间，降低了施工成本。
总之，超前钻施工方案是一种有效的施工方法，能够提高施工效率、缩短施工时间，并降低施工成本。
在具体的工程项目中，可以根据实际情况和设计要求，选择是否采用超前钻施工方案。

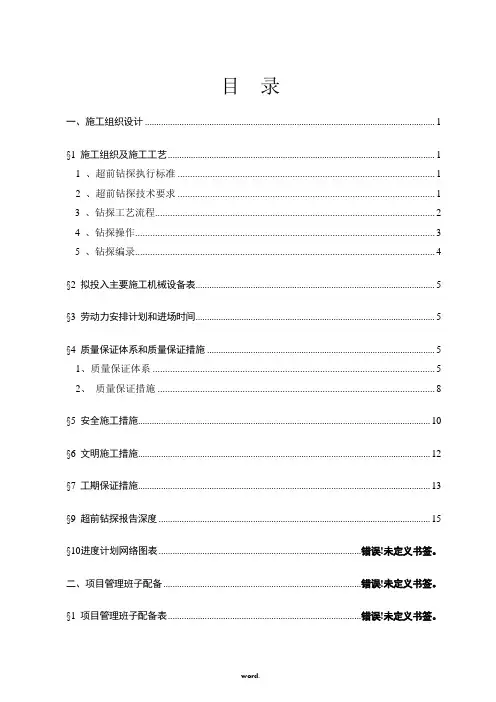

超前钻方案(精选.)
目录一、施工组织设计 (1)§1 施工组织及施工工艺 (1)1 、超前钻探执行标准 (1)2 、超前钻探技术要求 (1)3 、钻探工艺流程 (2)4 、钻探操作 (3)5 、钻探编录 (4)§2 拟投入主要施工机械设备表 (5)§3 劳动力安排计划和进场时间 (5)§4 质量保证体系和质量保证措施 (5)1、质量保证体系 (5)2、质量保证措施 (8)§5 安全施工措施 (10)§6 文明施工措施 (12)§7 工期保证措施 (13)§9 超前钻探报告深度 (15)§10进度计划网络图表 ........................................................................................错误!未定义书签。
二、项目管理班子配备 ......................................................................................错误!未定义书签。
§1 项目管理班子配备表 ....................................................................................错误!未定义书签。
一、施工组织设计§1 施工组织及施工工艺1 、超前钻探执行标准1）执行现行国家(或行业或地方)适用的标准（规范、规程等），使用国家法定计量单位，使用规范的名词、术语。
2）本次超前钻探主要执行下列国家和行业标准：● 国家标准《岩土工程勘察规范》（GB50021-2001）；● 国家标准《建筑地基基础设计规范》(GB50007-2002)及广东省标准《建筑地基基础设计规范》(DBJ15-31-2003)；● 国家行业标准《建筑桩基技术规范》(JGJ94-2008)；● 中国工程标准化协会《岩土工程超前钻探报告编制标准》（CSCS99：98）；● 建设部《房屋建筑和市政基础设施工程勘察文件编制深度规定》（2010年版）。
桩基超前钻施工方案
桩基超前钻施工方案一、引言桩基超前钻是土木工程中常见的桩基施工方式之一，其施工方案设计关乎工程质量和进度。
本文将重点探讨桩基超前钻的施工方案，包括施工准备、工程操作流程、质量控制等方面的内容。
二、施工前准备1. 施工前勘察在正式进行超前钻施工之前，必须进行认真的现场勘察工作。
勘察内容包括地质条件、桩基布置方案、周边环境条件等。
通过勘察，确定超前钻的施工路径以及工程所需材料等。
2. 设备准备超前钻所需的设备主要包括超前钻机、液压站等。
确保设备的正常工作状态，做好维护保养工作，以保证施工顺利进行。
三、工程操作流程1. 基坑开挖首先进行基坑的开挖工作，开挖深度应考虑到桩基的埋设深度以及地质条件，确保基坑的稳定和安全。
2. 超前钻施工根据设计要求，确定超前钻的施工位置和方式。
将超前钻机准确放置在施工位置，按照设计要求进行超前钻作业，控制超前钻进度和深度，确保桩基的质量。
3. 桩基灌浆在完成超前钻后，进行桩基的灌浆工作。
灌浆物料应符合设计要求，确保桩基的稳固和牢固。
四、质量控制1. 施工过程监测在施工过程中，要对超前钻的进度、深度、直径等参数进行实时监测，及时发现问题并进行调整。
2. 质量检验完成超前钻施工后，应进行质量检验工作，检查桩基的质量和稳定性。
必要时可进行相关试验，确保工程质量满足设计要求。
五、总结桩基超前钻作为一种常见的桩基施工方式，在土木工程中应用十分广泛。
通过合理的施工方案设计和质量控制，可以确保超前钻施工的顺利进行并保证工程质量。
在实际施工中，应严格按照设计要求和操作规程进行操作，做好施工前的准备工作，以达到工程的安全、稳定和高质量完成。
以上为桩基超前钻施工方案的相关内容，希望对读者有所帮助。
超前钻施工方案
***工程名称超前钻施工方案编制单位：审批单位：技术负责人：审批负责人：编制人：审核人：编制日期：年月日审批日期：市政基础设施工程施工组织设计（方案）报审表工程名称：广州市北部地区（新国际机场）高速公路北延线北段工程ND16标段编号市政监－2机场北延线ND16标桩基超前钻施工方案广州市北部地区（新国际机场）高速公路北延线北段工程ND16标，属大沙河高架桥的一部分，全长727米。
桥梁结构形式以梁为主，桥梁孔跨采用（13×30＋8×29＋20＋30＋25＋30）预应力混凝土简支小箱梁；双柱或三柱式墩，钻冲孔桩基础。
该工程桩基共116根，桩径为Φ1.5m，所有桩基均按嵌岩桩设计。
根据招标文件《工程施工招标总说明》中有关规定及会议精神：（1）、原设计钻探孔在桩内，在地质资料中反映出有溶洞的孔位要进行超前钻，在冲孔过程中出现有漏浆和溶洞现象的，应进行超前钻；如在施工过程中发现实际地质情况与钻探资料出入较大的应进行超前钻。
如施工中，发现某一根桩有溶洞较大，在其相连的桩也必须做超前钻。
（2）对于每墩保证到有一根超前钻以及有异常情况的桩，具体桩位见平面布置图。
（3）、对于除上述情况以外的桩基，由监理工程师和设计单位根据实际情况决定是否需要进行超前钻。
（4）、超前钻数量按本标段桥梁桩基总数的50%计算。
（5）、对于超前钻做到柱状图和文字说明的资料，以便鉴别每根的持力层是否达到设计要求。
（6）、超前钻入岩深度保证在设计终孔标高往下钻深大于桩径3倍，并且要求在≥5.0m。
我标按50%计是58根桩进行超前钻，现按地质资料，必须70根，其中27条为每墩都保证有一根，必须进行超前钻，37条为有溶洞情况的桩基和6条设有地质资料的桩基，这些都必须进行超前钻。
（具体数量桩位见附件）附件ND16标桩基超前钻汇总表：。
超前钻施工方案
超前钻施工方案引言超前钻施工是一种常见的地下工程施工方法，通过先行施工的方式，在无需进行大规模土方开挖的情况下，实现地下结构的建设。
本文将介绍超前钻施工的基本原理、施工流程以及注意事项，供相关工程人员参考。
基本原理超前钻施工是一种由地表向地下开展的施工方式。
施工人员使用专用的钻孔机械，通过在地表进行钻孔，然后将管道、电缆等设施沿钻孔方向引入地下，最终实现地下建设的目的。
这种施工方式可以避免地表土方开挖，减少对周围土体的破坏，并能够在繁忙的城市街区等狭小空间进行施工。
超前钻施工的基本原理如下：1.钻孔过程：施工人员在地表选择合适的位置，使用钻孔机械进行钻孔。
钻孔的深度和直径根据具体工程要求而定。
2.引导管设置：钻孔完毕后，施工人员将引导管插入钻孔中。
引导管的材质一般为钢铁或塑料，以确保足够的强度和耐久性。
3.引导管固定：为了保持引导管的稳定，施工人员需要在地表对引导管进行固定，以防止其移动或倾斜。
4.设施引入：当引导管固定好后，施工人员可以通过引导管的通道将设施（如管道、电缆等）引入地下。
设施的引入应注意避免损坏设施和引导管。
5.固定和补充：设施引入地下后，需要将其固定在适当的位置，同时进行补充填充材料，以确保设施的稳定。
施工流程超前钻施工的流程如下：1.方案设计：根据具体地下建设工程的需求，制定超前钻施工的方案。
方案设计需要考虑地下的结构和设施要求，钻孔的数量和位置，以及施工期限等因素。
2.钻孔准备：施工前，需要进行必要的准备工作。
包括选择合适的钻孔机械、准确的钻孔位置和深度，以及确定引导管的材质和规格等。
3.钻孔施工：按照设计方案，在地表进行钻孔施工。
施工人员需要控制好钻孔深度和直径，确保钻孔的质量。
4.引导管安装：施工完成钻孔后，将引导管插入钻孔中，并进行固定。
5.设施引入：引导管固定后，将设施通过引导管的通道引入地下。
在引入过程中，需要注意设施和引导管的保护。
6.固定和补充：设施引入后，将其固定在适当的位置，并进行补充填充材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超前钻施工方案 (2)
DISCIPLINE: 专业：Ref. No. 文件号：
REV 版本DATE
日期
REASON FOR
ISSUE
发布原因
XXXXX
PREP’D
起草
CHK’D
审查
APR’D
批准
AE
APR’D
AE批
准
AEE
APR’D
AEE批准
HOM
APR’D
HOM批准
Read & Signed by All Employees on site:
所有现场执行作业员工已阅读通晓本文件，签字：
目录
1前言 (22)
2已有地质资料概述 (22)
3本次超前钻拟解决的主要问题 (33)
4勘察手段与施工工艺 (44)
5勘察工作布置 (44)
6勘察工作内容、目的 (44)
7工作量预估 (66)
8勘察成果资料整理 (66)
9项目管理组织机构设置及人员、设备资料 (66)
10 拟投入本项目机具设备 (88)
11 HSE措施及方针 (88)
附件一： JSA安全风险分析 (1111)
附件二：施工平面布置图 (1212)
XXXXX超前钻施工方案
1前言
1.1工程概况
XXXXX位于XXXXX区，北邻北外环，南邻石化大道，占地面积约为XXXXX平方米。
本次超前钻主要为后期钻孔施工提供参考。
1.2技术要求.
描述场地位置、地形、地貌；提供超前钻的钻孔柱状图。
1.3编制原则
技术先进，手段齐全，经济合理，确保质量，保护环境。
2已有地质资料概述
2.1区域地质构造及区域稳定性
拟建工程场地位于五华-深圳断层和政和-海丰断层之间，虽然局部呈微小的变化，总体上构造方向以NE方向为主。
依据中国地震区划图,场地位于中国华南地震区的东南沿海地震带上，虽然场地位于中等强度的地震活动区内，但它并未处于一个地震频繁活动区，也没有海啸记录。
发生最大的地震是1604年的泉州外海8级地震，距离本项目场地超过550km，本地区不具备发生超过6级地震的构造背景。
总体来看，拟建项目场地在地质构造单元上属相对稳定地段，适宜进行本项目的工程建设。
2.2地形地貌
本区气候属南亚热带季风气候，地貌属丘陵、山前冲洪积平原。
2.3场地地层结构
由与此次详勘场地相邻的“氧化乙烯-乙烯乙二醇厂区和冷却塔”场地勘察地质资料可知，工程场地地层的基本分布情况如下：
①1素填土Q4pd：颜色不均，主要为黄褐色、褐红色，主要为粘性土、粉土、碎石，稍
湿，稍密～中密。
①2素填土Q4ml：褐红色，主要为碎石，局部为块石，级配差，充填物很少，以砂为主，湿，稍密。
③1粉细砂Q4al+pl：灰黄色，砂粒成份主要为石英、长石，含有少量云母，级配较好，局部混砾石。
中密，饱和。
③2粉质粘土Q4al+pl：灰黄色，粘性中等，无摇振反应，干强度及韧性中等。
软塑～可塑。
③3粉质粘土Q4al+pl：灰黄色，粘性中等，无摇振反应，干强度及韧性中等，本层分选一般。
可塑～硬塑。
③5卵石Q4al+pl：黄褐、灰黄色，卵石多呈亚圆状，母岩成分为石英砂岩、石英岩，分选差，局部见漂粒，间隙充填中粗砂、砾砂，中密。
⑤1粉质粘土Q el：褐～灰黄色，粘性中等，无摇振反应，干强度及韧性中等。
软塑～可塑。
⑤2粘性土混砂Q el：灰黄-红褐色，含云母，为残积土，干强度中等，韧性中等，稍有光滑，无摇振反应，可塑-硬塑。
⑦1全风化泥岩J X：褐红色，原岩结构基本破坏，岩芯手搓即碎。
⑦2强风化泥岩J X：褐红色，砂质结构，局部见细层理及交错层理，风化裂隙发育，岩
芯破碎，多呈碎块状，少量呈柱状。
⑦3中风化泥岩J X：褐红色，原岩结构清晰，砂质结构，岩芯见风化裂隙，多呈短柱状，属软岩。
2.4场地地下水及地震效应
根据附近场地已有资料可知，本场地下水类型主要为上层滞水。
根据《建筑抗震设计规范》（GB 50011—2010），本区抗震设防烈度为7度，设计基本地
震加速度值为0.15g，所属设计地震分组为第一组。
3本次超前钻拟解决的主要问题
1）查清地层的分布规律和各层土的工程性质。
