本安标志含义
防爆培训2
防爆培训资料北京天一众合科技发展有限责任公司1、防爆标志是什么？答：防爆标志用于表示防爆产品的防爆型式及使用环境，如“ExibI”。
由三部分组成：第一部分“Ex”，为防爆产品标识，表示该设备是防爆设备；第二部分为防爆型式，防爆型式不同，其内容也不同，如本安为“ib”，隔爆为“d”；第三部分为防爆设备分类，“I”表示煤矿用电气设备，“II”表示除煤矿外的其它爆炸性气体环境用电气设备。
防爆标志一般作成标牌型式，安装在外壳的明显位置。
2、“I”类防爆产品适合于哪种使用环境？答：煤矿3、煤安标志是什么？答：矿用产品安全标志办公室发放的产品安全标志，型式如下。
通过安标检验的产品可以获得煤安标志，获得煤安标志的产品才可以在煤矿销售和使用。
4、防爆型式主要有哪几种？答：隔爆型，防爆标志为“d”；本质安全型，防爆标志为“i”；增安型，防爆标志为“e”；浇封型，防爆标志为“m”；正压型，防爆标志为“p”；充油型，防爆标志为“o”；充砂型，防爆标志为“q”。
5、什么是本质安全型电路？答：本质安全型电路就是电路本身是安全的，其在正常和故障情况下均不会引起火花点燃。
6、什么是本质安全型电气设备？答：如果电气设备内所有电路均为本质安全型电路，则该电气设备为本质安全型电气设备。
7、本质安全型的分级？答：本质安全型电气设备分为“ia”和“ib”2个等级。
“ia”等级对故障的考核要求比“ib”等级更为严格，因此“ia”等级电气设备可以用于0区，而“ib”等级电气设备用于1区。
8、0区和1区是指什么？答：0区：爆炸性环境中的爆炸性气体连续出现或长时间存在的场所；1区：在正常运行时，爆炸性环境中可能会出现爆炸性气体的场所。
如煤矿9、“ExibI”的含义？答：“Ex”，为防爆产品标识，表示该设备是防爆设备；“ib”为防爆型式，表示b类本安设备；“I”表示煤矿用防爆电气设备。
10、如何实现本质安全型？答：通过限制电路中的电压和电流，以避免内部产生火花和热效应。
防爆等级标志的含义及防爆细则
防爆等级标志的含义及防爆细则2012-12-06 10:28:40一、防爆标志的含义及防爆细则一般在可燃性气体环境中,使用电气产品时必须使用防爆型产品;防爆型产品的外壳上一般有以下标志,具体含义如下：Ex d Ⅱ C T6① ②③④ ⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利； MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型隔离存在的点火源 Zone1,Zone2e 增安型设法防止产生点火源 Zone1,Zone2ia 本安型限制点火源的能量 Zone0-2ib 本安型限制点火源的能量 Zone1,Zone2p 正压型危险物质与点火源隔开 Zone1,Zone2o 充油型危险物质与点火源隔开 Zone1,Zone2q 充砂型危险物质与点火源隔开 Zone1,Zone2n 无火花型设法防止产生点火源 Zone2m 浇封型设法防止产生点火源 Zone1,Zone2h 气密型设法防止产生点火源 Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境,其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体CLASS Ⅰ 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 Zone 00 区在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区粉尘或纤维CLASS Ⅱ/Ⅲ 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESGmm 最小点燃电流比MICR矿井下Ⅰ 甲烷矿井外的工厂ⅡA 丙烷MESG≥ MICR＞ⅡB 乙烯＞MESG＞≥MICR≥ⅡC 氢气≥MESG ＞MICR 第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T℃ 常见爆炸性气体设备允许表面温度℃ T1 T≥450 氢气、丙烯腈等 46 种450 T2 450＞T≥300 乙炔、乙烯等 47 种 300 T3 300＞T≥200 汽油、丁烯醛等 36 种 200 T4 200＞T≥135 乙醛、四氟乙烯等 6 种 135 T5 135＞T≥100 二硫化碳 100 T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯 85二、防爆知识：危险场所划分1、危险场所划分根据爆炸性环境的频率和持续的时间把危险场所划分为不同的区域;气体场所划分为三个区域：0区,1区和2区；粉尘场所分为三个区域：20区,21区和22区;可燃性气体,蒸汽和薄雾气体场所爆炸性环境中的爆炸性混合物以气体,蒸汽或薄雾形式连续出现或长时间存在的场所;使用在0区的电气设备须按照EN50284和IEC60079-26中对д类,种类气体电气设备的有关规定进行设计,测试和标识;1区橙色部分在正常运行时,爆炸性环境中可能会出现气体,蒸汽或薄雾形式的爆炸性混合物的场所;1区是防爆电气设备的典型应用场所;标准EN50014~EN50020,EN50039以及IEC60079-0,-1,,-11,-18,-25对1区场所使用的电气设备做了规定; 2区黄色部分在正常运行时,爆炸性环境中不太可能出现气体,蒸汽或薄雾形式的爆炸性混合物,如果出现也只是偶尔发生并且短时间存在的场所;通常情况下,”短时间”是指持续时间不多于2个小时;标准EN50021和IEC60079-15对2区使用的电气设备做了相应的规定,同时也必须满足通用的绝缘电阻,冲击能量和耗散功率等要求;粉尘场所20EN50281-1-1标准对用于20区的电气设备壳体结构及设计做了相应规定;IEC60241-11对在20区使用的电气设备做了补充要求,包括本质安全防爆等方面的内容;20区应用种类1粉尘电气设备;21磨坊,煤炭,谷物仓库以及包装生产线及其周围是典型的21区场所;在21区中,可能会发生因粉尘泄漏等原因而形成爆炸性粉尘混合物;此外,电气设备表面粉尘堆积也是工厂安全生产的隐患,应引起足够的重视;21区须使用种类2粉尘防爆电气设备;22在正常运行时,爆炸性粉尘混合物不太可能出现,只有在故障状态下才可能发生的场所;22区须使用种类3粉尘防爆电气设备;如果是爆炸性环境中的粉尘是导电性粉尘,则依据EN50281-1-2的规定,须使用种类2粉尘防爆电气设备;与划分危险场所类型相关的因素：危险场所划分与现场的多种因素相关;通常情况下,很难给出危险场所划分的明确标准和定义;以下几个因素与危险场所划分类型密切相关：1. 可燃性物质的物理特性2. 环境中的气体,蒸汽,薄雾及液体的数量3. 释放源的状态4. 通风的状态5. 防止气体,蒸汽,薄雾扩散的措施6. 影响可燃性气体,蒸汽,薄雾挥发性的因素7. 生产现场的安全记录8. 设备、装置的结构和配置情况2、常用的防爆措施1、隔爆/EEx “d”;2、增安/EEx “e”;3、本安EEx “i”;4、正压/“p”;5、充油/“o”；6、充砂/“q”；7、无火花EEx"n"; 8、浇封“m”等等3、常规物质组别IEC 标准IIA：丙酮/Acetone,乙烷/Ethane,苯/Benzene,石油/Petrol,丁烷/Butane,丙烷/Propane,甲烷/Methane;IIB：乙烯/Ethylene, 煤气/Town gas;IIC：氢/Hydrogen,乙炔/Acetylene4、温度组别三、对危险环境临时用电安全管理区区区区红色部分由于用电过程中要产生电弧、电火花等危险因素,因临时用电属于安全防火的重要管理内容之一;凡是在爆炸危险环境临时用电,必须采取措施,达到整体防爆要求;临时用电一般是紧急抢修、设备异常处理、改造项目和生产装置接轨等;而且常常是一边生产、一边施工,现场条件苛刻,加上有些电器和电动工具还没有达到整体防爆的要求;目前,我国对火灾和爆炸危险环境的临时施工用电还没有详细规定;为此,有必要研究和探讨在火灾爆炸环境、临时用电达不到整体防爆要求的情况下,如何保证安全生产;1、组织措施实行两票制,即火票和临用电票;两票齐全,方可作业;临时用电票一般都是由电气车间办理的;电气部门对各装置的生产过程、工艺操作和设备情况不一定十分了解;通过办理火票,使电气人员了解生产车间的安全操作规程,在此基础上,再根据电气的专业性办理临时用电票;一张临时用电票只限一处使用;目前各单位临时用电票的填写内容和格式都不一样,但考虑到设置安全技术措施这一栏目;临时用电票中的用电安全技术措施应该由申请用电的负责人提出并负责填写；电气管理单位的审批人要认真审查措施是否得当,提出审查意见,必要时给予补充完善,对措施不当的用电票,应退还用电申请人重新填写;如果用电申请人不懂电气技术和不懂防火防爆知识,审批人有权拒签;通过火票和用电票的填写、申请和批准,落实安全技术措施,用组织措施保证技术措施的实施;2、职责1现场临时用电作业人员安全职责工作前必须熟悉临时用电票填写的内容,检查安全措施的落实；听从指挥,接受监督,不违章违纪；做好事故预防,及时处理异常现象;2临时用电申请人安全职责申请人必须懂电气技术和防火防爆知识,能在用电票上正确填写需采取的安全技术措施；负责对临时用电安全措施的实施；事先给现场临时用电作业人员作好安全交底,教育用电人员遵章守纪;3临时用电审批人安全职责懂电气技术和防火防爆知识,其资格必须经本单位审查确认和书面公布；亲临现场检查,充分了解临时用电地点的环境状况,审查申请人提出的措施是否得当,确认后方可签发用电票；随时检查现场安全用电情况,有权停止违章者作业,并通知电工断开电源；派电工送上临时用电电源;4临时用电票执行电工安全职责根据临时用电票审批人的指令和用电的书面要求连接和送电源,用电结束后及时断开或拆除电源,不留隐患；随时检查现场的安全措施是否和用电票相符,否则可要求作业人员立即理更改,必要时可断开电源或拒绝送电,并报告用电审批人;5管理人员安全职责随时检查现场临时用电安全情况,及时纠正并制止违章作业,对违章者酌情进行处理;3、安全技术措施1临时用电申请人、审批人等,在制订和落实安全技术措施之前必须充分了解用电作业的环境的爆炸性气体释放源和火灾危险物质的物理性质和化学性质,如爆炸极限、引燃温度、闪点、比重等；了解释放源的释放规律和空间分布、现场通风情况等；了解该环境属于何种爆炸危险区域根据上述情况可采邓下列措施：1凡是达不到整体防爆的临时用电,禁止在0区和1区进行;由于2区在正常运行时不可能出现爆炸性气体混合物,即使出现也仅是短时存在的爆炸性气体混合物环境,因此通过落实好组织措施和技术措施之后可进行临时用电作业;2使用便携式可燃气体报警仪进行现场检测,爆炸性气体浓度不超过规定值的10%时可视为非防爆区;3用防爆通风机设置临时的局部强力通风,降低爆炸气体浓度,保持相对的正压状态;4利用阻燃帆布等障碍物进行隔离,限制比空气重的爆炸性气体混合物的扩散,缩小爆炸危险区域的范围;5装置区、油罐区等区域的井道、坑、电缆沟和蒸气管沟等处所都有沉积爆炸性气体,要检查、测试,防止死角积聚爆炸性气体;2当生产装置发生事故,工艺异常或生产中必须进行采样、脱水、排放等操作,临时用电容易引起爆炸火灾事故时,用电人员必须绝对听从生产岗位人员的指挥,立即停止用电,在非防爆区进行停送电操作;3对具有防爆性能的电气工具及通信器材,使用前必须认真检查铭牌上的防爆类别、级别、温度组别,当达不到使用环境可能释放物质的级别、温度组别,或类别不对时,应视为非防爆电气设备;4临时用电线宜采用护套橡皮软电缆,沿地敷设的电缆严防受碾压,并要有机械保护措施；架空敷设的电缆严禁使用金属丝绑扎和受热源影响,要使用绝缘子固定;5电焊操作可能发生爆炸、火灾、触电事故和尘土危害等不安全、不卫生现象;1不能用易燃、易爆主设备有联系的金属件作为电焊地线,防止在电气通络不良的接触点产生高温或火花；2防止对地绝缘的焊件,焊机的空载电压或工作电压延伸,遇接触不良点就产生火花、电弧或高温,有可能引爆环境中的爆炸性气体；3严禁利用厂房的金属结构、管道、轨道或其他金属物件搭接起来作导线使用；4严禁绝缘破损或老化的电焊线或焊机电源线穿越火灾爆炸危险区域;6在火灾爆炸环境临时用电作业,同样也存在人身触电等安全问题,因此还必须同时执行电力部电业安全工作规程等有关规程和标准;7凡涉及机械、工艺、电气方面的临时用电,必须经三方会签确认,以免发生事故。

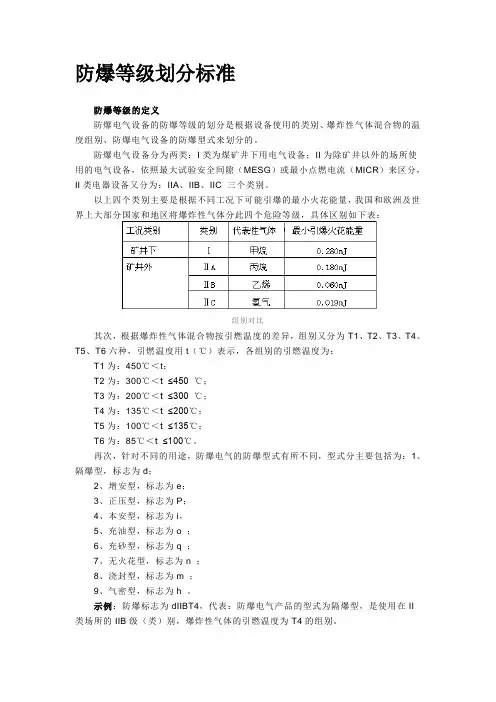

防爆等级
防爆等级划分标准防爆等级的定义防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。
防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。
以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：组别对比其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：T1为：450℃＜t；T2为：300℃＜t ≤450 ℃；T3为：200℃＜t ≤300 ℃；T4为：135℃＜t ≤200℃；T5为：100℃＜t ≤135℃；T6为：85℃＜t ≤100℃。
再次，针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：1、隔爆型，标志为d；2、增安型，标志为e；3、正压型，标志为P；4、本安型，标志为i，5、充油型，标志为o ；6、充砂型，标志为q ；7、无火花型，标志为n ；8、浇封型，标志为m ；9、气密型，标志为h 。
示例：防爆标志为dIIBT4，代表：防爆电气产品的型式为隔爆型，是使用在II类场所的IIB级（类）别，爆炸性气体的引燃温度为T4的组别。
防爆的基本原理爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。

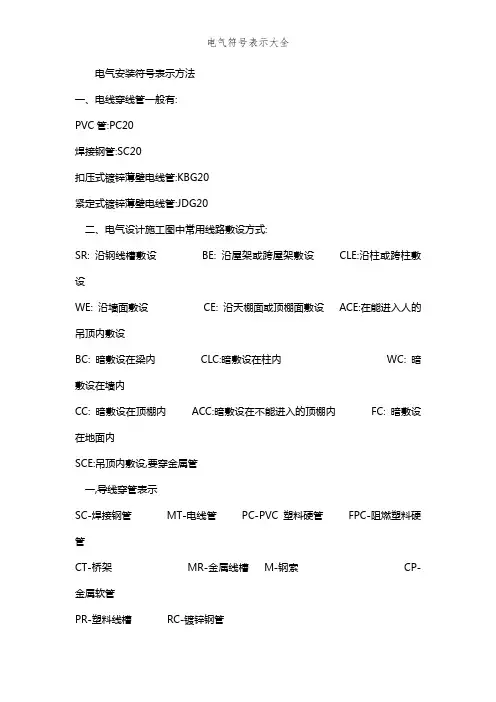

电气符号表示大全
电气安装符号表示方法一、电线穿线管一般有:PVC管:PC20焊接钢管:SC20扣压式镀锌薄壁电线管:KBG20紧定式镀锌薄壁电线管:JDG20二、电气设计施工图中常用线路敷设方式:SR: 沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE: 沿墙面敷设CE: 沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC: 暗敷设在梁内CLC:暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCZCN-BV-2*2、5 PC20 CC两根2、5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管,沿顶棚暗敷。
WDZC-BYJ-2*2、5+E2、5-MT203根2、5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。
防爆防护等级划分
防爆防护等级的划分防爆：在危险区域使用电气设备的等级。
防护：防水防尘一、防爆：仪表的防爆标志Ex(ia)ⅡC T6 的含义:标志内容符号含义防爆声明Ex 符合某种防爆标准，如我国的国家标准防爆方式ia 采用ia 级本质安全防爆方法，可安装在0 区气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体温度组别T6 仪表表面温度不超过85℃危险区域的等级分类及电气元件防爆分类和允许温度区域1、危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在1区（Zone 1）：易燃气体在仪表的正常工作过程中有可能发生或存在2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较I.E.C. N.E.C. 气体Zone 0 Class I, Division IZone 1 Class I, Division IZone 2 Class I, Division IIZone 10 Class II, Division IZone 11 Class II, Division II（I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission）N.E.C.：美国电气规程（National Electrical Code, U.S.A.））2、电气元件防爆分类1、一般保护EN50.0142、浸油保护0 EN50.0153、充压保护设施p EN50.0164、加充粉末q EN50.0175、阻燃壳体d EN50.0186、提高安全系数e EN50.0197、本安保护i EN50.01208、气密保护h 未统一9、压力花保护n 未统一10、特殊措施s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
防爆标志Ex d IIC T6 Gb是什么意思？
在正规的防爆电气设备上都会有Ex标志，并且每个防爆电气设备都会有一个特有的防爆标志，以下面防爆标志为例：注释1：Ex是中国及国际电工委员会的防爆标志，表明电气设备符合GB3836和IEC60079中所列的一个或多个防爆型式注释2：常见的各类防爆型式符号如下：隔爆型“d”、增安型“e”、本安型“i”、充砂型“q”、正压型“p”、液浸型“o”、“n”型、浇封型“m”例子中的防爆标志是隔爆型的电气设备注释3：设备类别符号（1）Ⅰ类：易产生瓦斯的煤矿用的电气设备（2）ⅡA、ⅡB、ⅡC类：除Ⅰ类外的其他爆炸性气体环境用电气设备，即工厂用电气设备注：ⅡB的设备可以用于ⅡA设备的使用条件，同样，ⅡC的设备可以用于ⅡA和ⅡB设备的使用；条件，因此，防爆级别ⅡC＞ⅡB＞ⅡA注释4：对于Ⅱ类电气设备，表示温度组别的符号如下：Ⅱ类电气设备的最高表面温度组别温度组别最高表面温度(°C)T1 450T2 300T3 200T4 135T5 100T6 85注释5：设备保护级别分为“Ga”、“Gb”、“Gc”、“Ma”或“Ma”。
设备保护级别（EPL）：根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备固定的保护级别。
——Ma 级(EPL Ma)：安装在煤矿甲烷爆炸性环境中的设备，具有“很高”的保护级别，该级别具有足够的安全性，使设备在正常运行、出现预期故障或罕见故障，甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。
——Mb 级(EPL Mb)：安装在煤矿甲烷爆炸性环境中的设备，具有“高”的保护级别，该级别具有足够的安全性，使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。
——Ga级(EPL Ga)：爆炸性气体环境用设备，具有“很高”的保护级别，在正常运行、出现的预期故障或罕见故障时不是点燃源。
——Gb级(EPL Gb)：爆炸性气体环境用设备，具有“高”的保护级别，在正常运行或预期故障条件下不是点燃源。
电气符号表示大全
电气安装符号表示方法一、电线穿线管一般有：PVC管：PC20焊接钢管：SC20扣压式镀锌薄壁电线管：KBG20紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶敷设BC：暗敷设在梁 CLC：暗敷设在柱 WC：暗敷设在墙CC：暗敷设在顶棚 ACC：暗敷设在不能进入的顶棚 FC：暗敷设在地面SCE：吊顶敷设,要穿金属管一，导线穿管表示SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽 M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁 CLC-暗敷在柱WC-暗敷在墙 CE-沿天棚顶敷设 CC-暗敷在天棚顶 SCE-吊顶敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB 电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁：BC 沿或跨柱敷设：AC 暗敷设在柱：CLC沿墙面敷设：WS 暗敷设在墙：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC 吊顶敷设：SCE 地板或地面下敷设：FC ZCN-BV-2*2.5 PC20 CC两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。
WDZC-BYJ-2*2.5+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。
信号安全栅简介及基础知识
信号安全栅简介及基础知识第一部分安全栅的基本知识本安型安全栅介绍本安型安全栅应用在本安防爆系统的设计中,它是安装于安全场所并含有本安电路和非本安电路的装置,电路中通过限流和限压电路限制了送往现场本安回路的能量,从而防止非本安电路的危险能量串入本安电路,它在本安防爆系统中称为关联设备见术语解释,是本安系统的重要组成部分;由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口,因此无论控制室设备处于正常或故障状态,安全栅都能确保通过它传送给现场设备的能量是本质安全的;中国国家仪器仪表防爆安全监督站是中华人民共和国地区监督生产安全防爆产品的权威机构,对本安型安全栅产品有着严格、科学、详细的规定,只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能,否则可能会给使用方的设备、人员和生产造成无可估量的损害;术语解释：关联设备一种安装在安全场所,本安电气设备与非本安电气设备之间的相连的电气设备;安装位置安全栅安装于安全场所,接收来自危险区的信号,输出安全信号到安全区或危险区.安全栅的结构形式常见的安全栅结构形式分为齐纳式和隔离式.齐纳式安全栅结构原理:电路中采用快速熔断器、限流电阻或限压二极管以对输入的电能量进行限制,从而保证输出到危险区的能量;它的原理简单、电路实现容易,价格低廉,但因由于其自身原理的缺陷使其应用中的可靠性受到很大影响,并限制了其应用范围,其原因如下：1、安装位置必须有非常可靠的接地系统,并且该齐纳式安全栅的接地电阻必须小于1Ω,否则便失去防爆安全保护性能,显然这样的要求是十分苛刻并在实际工程应用中难以保证;2、要求来自危险区的现场仪表必须是隔离型,否则通过齐纳式安全栅的接地端子与大地相接后信号无法正确传送,并且由于信号接地,直接降低信号抗干扰能力,影响系统稳定性;3、齐纳式安全栅对电源影响较大,同时也易因电源的波动而造成齐纳式安全栅的损坏;隔离式安全栅采用了将输入、输出以及电源三方之间相互电气隔离的电路结构,同时符合本安型限制能量的要求;与齐纳式安全相比,虽然价格略高,但它其它方面的突出优点却为用户应用带来了更大的受益：1.由于采用了三方隔离方式,因此无需系统接地线路,给设计及现场施工带来极大方便;2.对危险区的仪表要求大幅度降低,现场无需采用隔离式的仪表;3.由于信号线路无需共地,使得检测和控制回路信号的稳定性和抗干扰能力大大增强,从而提高了整个系统的可靠性;4.隔离式安全栅具备更强的输入信号处理能力,能够接受并处理热电偶、热电阻、频率等信号,这是齐纳式安全栅所无法做到的;5.隔离式安全栅可输出两路相互隔离的信号,以提供给使用同一信号源的两台设备使用,并保证两设备信号不互相干扰,同时提高所连接设备相互之间的电气安全绝缘性能;因此,对比齐纳式和隔离式安全栅的特点和性能后可以看出,隔离式安全栅有着突出的优点和更为广泛用途,虽然其价格略高于齐纳式安全栅,但从设计、施工安装、调试及维护成本来考虑,其综合成本可能反而低于齐纳式安全栅;在要求较高的工程现场几乎无一例外地采用了隔离式安全栅作为主要本安防爆仪表,隔离式安全栅已逐渐取代了齐纳式安全栅,在安全防爆领域得到了日益广泛的应用.本安设备标志定义其中：Ex —防爆标志ia—防爆等级ⅡC—气体组别本公司产品防爆级别：Ex iaⅡC防爆等级ia：在正常工作状态下,1个故障或2个故障状态下都不会点燃危险气体,回路必须保证在两个故障同时出现时仍然保证安全特性;“ia ”类电气设备对易受干扰的元器件必须采用“三重化”设计;“ib”类电气设备只能保证在1个故障状态下不会点燃危险气体;气体组别Ⅰ组电气设备：用于易受甲烷影响的煤矿环境中;Ⅱ组电气设备：可用于除煤矿以外的爆炸危险环境中;Ⅱ组电气设备根据易燃性物质的不同点燃能量进一步细分;各子组用大写英文子母区分,从下表中可以看出,C子组所需要的点燃能量最少,即在该组电气设备中,C组设备具备通用性;常见易燃性物质的分组爆炸性危险场所的区域划分在安全防爆系统的设计及防爆产品的选型中,除了需要对爆炸性环境中存在的气体进行分级、分组外,还应根据爆炸性气体出现的频繁程度和持续时间对爆炸性气体危险场所进行区域划分：本公司产品适用于0区,同时适用1区和2区;色标黄色端非本安侧接线通往安全区.蓝色端本安侧接线通往危险区安装方式参见本手册中外形及安装安装中的注意事项1.安全栅应安装在安全场所,并环境条件能满足本手册通用技术指标中的“使用条件”的要求;2.隔离式安全栅本安端蓝色标记和非本安端电路的接线导线在汇线槽中应分开铺设,各自采用独立的保护套管;本安侧的配线套管内不允许有其它电源线,包括其本安电路使用的电源线;3.通往危险场所的导线应选用有蓝色标记的本安导线,导线线的软铜面积必须大于0.5mm2,绝缘强度应大于500V;4.在对隔离式安全栅进行通电调试前,必须注意隔离式安全栅的型号、接线方法、线路极性等,是否符合设计及产品要求中的规定,否则可能对人身及设备造成伤害;5.严禁用兆欧表测试隔离安全栅端子之间的绝缘强度;如要检查系统的绝缘强度,应先断开全部的接线,否则可能引起安全栅内部快速熔断器熔断;6.在现场对安全栅进行编程前,必须先将所有接线断开再接入编程器,然后通电编程,否则可能引起不良后果;7.与隔离式安全栅相连的现场仪表,均应通过经国家认定的防爆检验部门的防爆试验、并取得防爆合格证的仪表;8.在设计、安装、使用、维护隔离式安全栅时,应同时遵守本产品手册中的说明及爆炸性气体环境用电气设备第十五部分：危险场所电气安装煤矿除外、GB50058-1992 爆炸和火灾危险环境电力设置设计规范;第二部分本公司隔离安全栅产品产品介绍司生产的隔离式安全栅符合爆炸气, 体环境用电气设备第1部分：通用要求和爆炸气体环境用电气设备第4部分：本质安全型“i”中的要求,并通过国际电工委员会IEC标准的电磁兼容性EMC试验,取得中国国家仪器仪表防爆安全监督检验站的防爆认证;本产品广泛适用于化工、石油、冶金、天然气、电力等要求本质安全型仪表产品的安全防爆系统,可与各类国产、进口的二、三线制变送器、电流传感器、测温元件等及其它仪表连接,作为安全防爆系统的关联设备使用;术语解释检测端安全型：允许输入信号来自危险区,输出信号到安全区;操作端安全型：输出信号到危险区,输入信号来自安全区;主要性能SMT表贴生产工艺,一体化结构,标准导轨安装;智能芯片设计,数字化处理,性能稳定可靠;具备检测端、操作端、检测和操作端安全栅,品种齐全．产品涵盖电流、电压、热电偶、热电阻等多种输入信号;软件校准,自动零点补偿,无任何可调部件,性能稳定可靠;具备对二线制变送器的配电回路供电功能;先进的软件抗干扰算法,有效抑制工业现场干扰;检测端安全型安全栅最多具有两路相互隔离的模拟量输出功能;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆标志详细介绍
一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志，具体含义如下：
Ex d Ⅱ B T4
①②③④⑤
①、中国及国际电工委员会防爆标志
②、隔爆型
③、除煤矿、井下用之外的电气设备
④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级
⑤、按设备最高表面温度分为T1至T6六个组
第①位编码：
Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利； MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC
第②位编码
代号防爆型式国家标准防爆措施适用区域
d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2
e 增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2
ia 本安型 GB3836.4 限制点火源的能量 Zone0-2
ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2
p 正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2
o 充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2
q 充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zone2
n 无火花型 GB3836.8 设法防止产生点火源 Zone2
m 浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2
h 气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2
s 特殊型
DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX 等标志
危险场所危险性划分：
爆炸性物质区域定义中国标准北美标准
气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 Zone 0(0 区) Div.1
在正常情况下爆炸性气体混合物有可能出现的场所 1 区
在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区 Div.2
粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所 10 区 Div.1
在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出
现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区 Div.2 第③位编码
Ⅰ——煤矿、井下用电气设备
Ⅱ——工厂用电气设备
第④位编码
Ⅱ类爆炸性气体环境的分级
工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR
矿井下Ⅰ甲烷 0.280mJ
矿井外的工厂ⅡA 丙烷 0.180mJ MESG≥0.9 MICR＞0.8
ⅡB 乙烯 0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45
ⅡC 氢气 0.019mJ 0.5≥MESG 0.45＞MICR
第⑤位编码
Ⅱ类爆炸性气体环境中电气设备温度组别
温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450氢气、丙烯腈等 46 种 450
T2 450＞T≥300乙炔、乙烯等 47 种 300
T3 300＞T≥200汽油、丁烯醛等 36 种 200
T4 200＞T≥135乙醛、四氟乙烯等 6 种 135
T5 135＞T≥100二硫化碳 100
T6 100＞T≥85硝酸乙酯和亚硝酸乙酯 85。
