控制工程基础课件第一章绪论
19世纪40年代，频率响应法为闭环控制系统提供了一种可行方法，Evans提出并完善了根轨迹法。19世纪50年代末，控制系统设计问题的重点从设计许多可行系统中的一种系统，转到设计在某种意义上的最佳系统。19世纪60年代，数字计算机的出现为复杂系统的基于时域分析的现代控制理论提供了可能。从1960年到1980，确定线性系统、随机系统的最佳控制及复杂系统的自适应和智能控制，都得到充分的研究。从1980年到现在，现代控制理论进展集中于鲁棒控制、H∞控制及其相关课题。
按给定量的特点来分：
（1）连续控制系统：系统的各环节输入量与输出量是信号连续的系统称为～
按系统反应特性来分
（2）离散控制系统：系统的各环节输入量、输出量信号是离散的系统称为～（如采样信号）
三 反馈控制系统的基本组成
1. 组成：给定元件、比较元件、反馈元件、放大元件、执行元件、控制对象及校正元件。
②闭环控制系统：反馈控制系统也称为闭环控制系统，是指系统的输入端与输出端之间存在反馈回路，输出量对控制作用有直接影响，其作用应用反馈来减少偏差，但不能消除偏差。
(1)开环控制系统特点 抗干扰能力差，控制精度低，但结构简单，调整方便，成本低，无自动纠偏能力。
(2)闭环控制系统特点 抗干扰能力强，控制精度高，结构复杂，能自动纠偏。 缺点：由于引入反馈，存在稳定、振荡和超调等问题，设计分析比较复杂。
人工控制恒温箱系统功能框图
总结： 人工控制过程的实质：检测偏差再纠正偏差
（2）自动控制系统
恒温箱的自动控制系统原理图
恒温箱自动控制系统工作原理：（1）恒温箱实际温度由热电偶转换为对应的电压 U2（2）恒温箱期望温度由U1给定，并与实际温度U2 比较得到温度偏差信号△U＝U1 - U2（3）温度偏差信号经电压、功率放大后，用以驱动执行电动机，并通过传动机构拖动调压器动触头。当温度偏高时，动触头向减小电流的方向运动，反之，加大电流，直到温度达到给定值为止，此时，偏差△U＝0，电机停止转动。
控制工程基础ppt课件第一章 控制工程基础概论
性理论。 1895年：A. Hurwitz提出赫尔维茨稳定性判据。
1932年：H. Nyquist提出乃奎斯特稳定性判据。 1945年：H. W. Bode提出反馈放大器的 一般设计方法
第一章 概论
1948年：N. Wiener发表《控制论》，标志经典 控制理论基本形成；经典控制理论以传递函数 为基础，主要研究单输入—单输出（SISO）系 统的分析和控制问题；
第一章 概论
根据自动控制理论的内容和发展的不同阶 段，控制理论可分为“经典控制理论”和“现 代控制理论”两大部分。
“经典控制理论”的内容是以传递 函数为基础，以频率法和根轨迹法作 为分析和综合系统基本方法，主要研 究单输入，单输出这类控制系统的分 析和设计问题。
第一章 概论 第一颗人造卫星（苏联，1957年）
机电工业是我国最重要的支柱产业之一 ，而传 统的机电产品正在向机电一体化（Mechatronics） 方向发展。机电一体化产品或系统的显著特点是控 制自动化。
机电控制型产品技术含量高，附加值 大，在国内外市场上具有很强的竞争优势， 形成机电一体化产品发展的主流。当前国 内外机电结合型产品，诸如典型的工业机 器人，数控机床，自动导引车等都广泛地 应用了控制理论。
第一章 概论 勇气号、机遇号火星探测器（美国，2004年）
第一章 概论 土卫六探测器（欧盟，2005年）
第一章 概论 坦普尔1号彗星深度撞击（美国，2005年）
第一章 概论
常娥一号（2007年，中国）
第一章 概论
导弹击中卫星（中国，2007年； 美国，2008年）
第一章 概论
“作为技术科学的控制论，对工程技术、
u2 放大器
ua 控制 电机
n
减 速 器
1932年：H. Nyquist提出乃奎斯特稳定性判据。 1945年：H. W. Bode提出反馈放大器的 一般设计方法
第一章 概论
1948年：N. Wiener发表《控制论》，标志经典 控制理论基本形成；经典控制理论以传递函数 为基础，主要研究单输入—单输出（SISO）系 统的分析和控制问题；
第一章 概论
根据自动控制理论的内容和发展的不同阶 段，控制理论可分为“经典控制理论”和“现 代控制理论”两大部分。
“经典控制理论”的内容是以传递 函数为基础，以频率法和根轨迹法作 为分析和综合系统基本方法，主要研 究单输入，单输出这类控制系统的分 析和设计问题。
第一章 概论 第一颗人造卫星（苏联，1957年）
机电工业是我国最重要的支柱产业之一 ，而传 统的机电产品正在向机电一体化（Mechatronics） 方向发展。机电一体化产品或系统的显著特点是控 制自动化。
机电控制型产品技术含量高，附加值 大，在国内外市场上具有很强的竞争优势， 形成机电一体化产品发展的主流。当前国 内外机电结合型产品，诸如典型的工业机 器人，数控机床，自动导引车等都广泛地 应用了控制理论。
第一章 概论 勇气号、机遇号火星探测器（美国，2004年）
第一章 概论 土卫六探测器（欧盟，2005年）
第一章 概论 坦普尔1号彗星深度撞击（美国，2005年）
第一章 概论
常娥一号（2007年，中国）
第一章 概论
导弹击中卫星（中国，2007年； 美国，2008年）
第一章 概论
“作为技术科学的控制论，对工程技术、
u2 放大器
ua 控制 电机
n
减 速 器
控制工程基础 课件
2.积分环节
图2-9
积分环节框图
3.理想微分环节
理想微分环节的微分方程为
式中 τ——微分时间常数。 其传递函数为
其框图如图210所示。
3.理想微分环节
图2-10 理想微分环节框图
3.理想微分环节
解 输入ω或dθ/dt，输出是u，在零初始条件下对上式进行拉氏变 换，得
图2-11
测速发电机传递函数框图
由图226a的信号传递关系可写出
3.反馈联结等效变换 图2-26a所示为反馈联结的一般形式，其等 效变换的结构如图2-26b所示。
消去E(s) ， B(s)得
或
3.反馈联结等效变换 图2-26a所示为反馈联结的一般形式，其等 效变换的结构如图2-26b所示。
式(243)为反馈联结的等效传递函数，一般称它为闭环传递函 数。式中分母中的“+”号对应于负反馈，“-”号对应于正反馈。
图说
解 输入ω或dθ/dt，输出是u，在零初始条件下对上式进行拉氏变 换，得
图2-12
积分环节
解 由电压关系知
4.惯性环节 惯性环节的微分方程为
式中 T——惯性时间常数。 惯性环节的传递函数为
惯性环节框图如图213所示。
图2-13
惯性环节框图
图2-14 比例微分环节框图
5.比例微分环节
3.引出点
如图220b所示，它表示信号由该点取出，从同一信号线上取得的信 号，其大小和性质完全相同。
4.比较点(又称综合点)
如图220c所示，其输出量为各输入量的代数和。因此，在信号输 入处要注明它们的极性。 图221为一典型自动控制系统的结构图。
图2-21
典型自动控制系统结构图
2.3.2 系统结构图的画法
清华控制工程基础课件
应用场景
广泛应用于控制系统的分析和设 计，如温度控制系统、液位控制 系统等。
描述函数分析法
定义
描述函数分析法是一种通过分析系统非线性特性的频 率响应来分析系统性能的方法。
优点
适用于分析非线性系统的频率响应特性，尤其适用于 分析非线性系统的稳定性。
应用场景
常用于分析非线性控制系统，如音频处理系统、图像 处理系统等。
控制系统的性能和稳定性决定了其能否在各种环境和条件下稳
03
定运行。
控制系统的分类
开环控制系统
输出信号只受输入信号的控制，不受受控对 象输出的影响。
线性控制系统
系统的输出与输入成正比关系，具有线性特 性。
闭环控制系统
输出信号通过反馈回路影响输入信号，形成 一个闭环。
非线性控制系统
系统的输出与输入不成正比关系，具有非线 性特性。
控制系统的性能指标
稳定性
系统在受到扰动后能否恢复到 原始状态的性能指标。
快速性
系统达到设定值的速度快慢的 性能指标。
准确性
系统达到设定值的精确度性能 指标。
抗干扰性
系统在受到外部干扰时能否保 持稳定运行的能力。
02 线性时不变系统
线性时不变系统的定义与性质
线性
系统的输出与输入成正比，比例系数为常数。
极大值原理
极大值原理是求解最优控制问题的另 一种方法，它基于微分方程和变分法 的理论。
05 控制工程应用案例
控制系统在机器人中的应用
机器人定位与导航
利用控制系统实现机器人的精确移动和避障功能， 使其能够在复杂环境中自主导航。
机械臂控制
通过控制系统对机器人机械臂进行精确控制，实 现抓取、搬运、装配等复杂操作。
控制工程基础PPT课件
控制工程基础
教师：都东（清华大学机械系） 教材： 董景新《控制工程基础》 参考：胡寿松《自动控制原理》
绪芳胜彦《现代控制工程》
任课教师介绍
1962年出生。1980年进入清华大学本科学习，1985年以 本专业第一名的成绩取得学士学位，1991年取得博士学 位，并获清华大学优秀博士论文奖。
现受聘担任清华大学机械工程系教授和博士生导师，材 料加工工程与自动化研究所副所长，材料加工过程控制 学科方向责任教授，清华汽车工程开发研究院技术委员 会成员。还是中国机械工程学会高级会员，中国焊接学 会机器人及自动化专业委员会学术主任，美国IEEE会员 和SPIE会员等。
自动控制理论概述
自适应控制 • 当系统特性或元件参数变化或扰动作用很剧烈 时，能自动测量这些变化并自动改变系统结构 和参数，使系统适应环境的变化并始终保持最 优的性能指标。 • 自适应功能：自动辨识、自动判断、自动修正。 • 系统：输入信号的自适应、参数与特性的自适 应、最优自适应、自整定、自学习、自组织、 自修理……
快速性：在系统稳定的前提下，输出量与给定输入量之间 产生偏差时，消除这种偏差过程的快速程度。
准确性：亦称静态精度，是指在调整过程结束后输出量与 给定的输入量之间的偏差，即稳态误差。
自动控制理论概述
最优控制 • 要求控制系统实现对某种性能标准为最好的控制， 这种性能标准称为性能指标（目标函数）。如时 间最优控制(快速最优控制)。 • 最优控制的一般理论包括极大(小)值原理和动态 规划法。
课程学习要求
按时上课，认真听讲 亲笔手书，完成作业 参与实验，撰写报告 闭卷考试，成绩叠加
自动控制理论概述
自动控制：在没有人直接参与的情况下，利用控制装置使被控 对象的某一物理量自动地按照预定的规律运行。
教师：都东（清华大学机械系） 教材： 董景新《控制工程基础》 参考：胡寿松《自动控制原理》
绪芳胜彦《现代控制工程》
任课教师介绍
1962年出生。1980年进入清华大学本科学习，1985年以 本专业第一名的成绩取得学士学位，1991年取得博士学 位，并获清华大学优秀博士论文奖。
现受聘担任清华大学机械工程系教授和博士生导师，材 料加工工程与自动化研究所副所长，材料加工过程控制 学科方向责任教授，清华汽车工程开发研究院技术委员 会成员。还是中国机械工程学会高级会员，中国焊接学 会机器人及自动化专业委员会学术主任，美国IEEE会员 和SPIE会员等。
自动控制理论概述
自适应控制 • 当系统特性或元件参数变化或扰动作用很剧烈 时，能自动测量这些变化并自动改变系统结构 和参数，使系统适应环境的变化并始终保持最 优的性能指标。 • 自适应功能：自动辨识、自动判断、自动修正。 • 系统：输入信号的自适应、参数与特性的自适 应、最优自适应、自整定、自学习、自组织、 自修理……
快速性：在系统稳定的前提下，输出量与给定输入量之间 产生偏差时，消除这种偏差过程的快速程度。
准确性：亦称静态精度，是指在调整过程结束后输出量与 给定的输入量之间的偏差，即稳态误差。
自动控制理论概述
最优控制 • 要求控制系统实现对某种性能标准为最好的控制， 这种性能标准称为性能指标（目标函数）。如时 间最优控制(快速最优控制)。 • 最优控制的一般理论包括极大(小)值原理和动态 规划法。
课程学习要求
按时上课，认真听讲 亲笔手书，完成作业 参与实验，撰写报告 闭卷考试，成绩叠加
自动控制理论概述
自动控制：在没有人直接参与的情况下，利用控制装置使被控 对象的某一物理量自动地按照预定的规律运行。

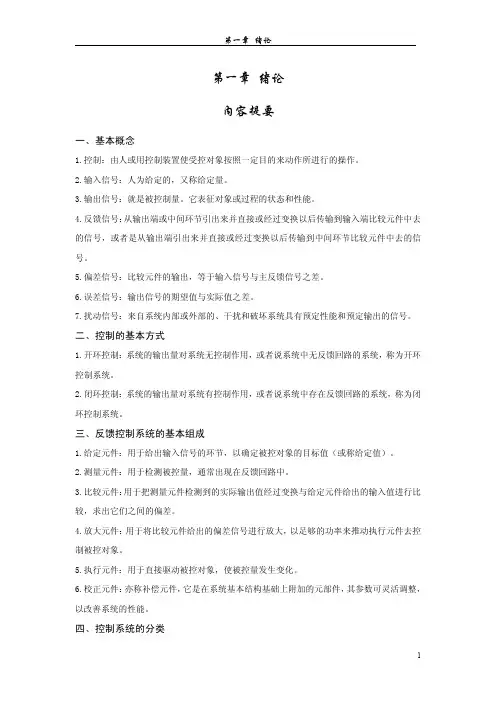

控制工程基础(主编_彭珍瑞_董海棠)课件(精)
第一章 绪论内容提要一、基本概念1.控制：由人或用控制装置使受控对象按照一定目的来动作所进行的操作。
2.输入信号：人为给定的，又称给定量。
3.输出信号：就是被控制量。
它表征对象或过程的状态和性能。
4.反馈信号：从输出端或中间环节引出来并直接或经过变换以后传输到输入端比较元件中去的信号，或者是从输出端引出来并直接或经过变换以后传输到中间环节比较元件中去的信号。
5.偏差信号：比较元件的输出，等于输入信号与主反馈信号之差。
6.误差信号：输出信号的期望值与实际值之差。
7.扰动信号：来自系统内部或外部的、干扰和破坏系统具有预定性能和预定输出的信号。
二、控制的基本方式1.开环控制：系统的输出量对系统无控制作用，或者说系统中无反馈回路的系统，称为开环控制系统。
2.闭环控制：系统的输出量对系统有控制作用，或者说系统中存在反馈回路的系统，称为闭环控制系统。
三、反馈控制系统的基本组成1.给定元件：用于给出输入信号的环节，以确定被控对象的目标值（或称给定值）。
2.测量元件：用于检测被控量，通常出现在反馈回路中。
3.比较元件：用于把测量元件检测到的实际输出值经过变换与给定元件给出的输入值进行比较，求出它们之间的偏差。
4.放大元件：用于将比较元件给出的偏差信号进行放大，以足够的功率来推动执行元件去控制被控对象。
5.执行元件：用于直接驱动被控对象，使被控量发生变化。
6.校正元件：亦称补偿元件，它是在系统基本结构基础上附加的元部件，其参数可灵活调整，以改善系统的性能。
四、控制系统的分类（一）按给定信号的特征分类1. 恒值控制系统2. 随动控制系统3. 程序控制系统（二）按系统的数学描述分类1. 线性系统2. 非线性系统（三）按系统传递信号的性质分类1. 连续系统2. 离散系统（四）按系统的输入与输出信号的数量分类1. 单输入单输出系统2. 多输入多输出系统（五）按微分方程的性质分类1. 集中参数系统2. 分布参数系统五、对控制系统的性能要求1. 稳定性：指系统重新恢复稳态的能力。
《控制工程基础》课件-第五章
件：伺服电动机、液压/气动伺服马达等；
测量元件依赖于被控制量的形式，常见测量元
件：电位器、热电偶、测速发电机以及各类传
感器等；
给定元件及比较元件取决于输入信号和反馈信
号的形式，可采用电位计、旋转变压器、机械
式差动装置等等；
4/21/2023
3
第五章 控制系统的设计和校正
放大元件由所要求的控制精度和驱动执行元件 的要求进行配置，有些情形下甚至需要几个放 大器，如电压放大器（或电流放大器）、功率 放大器等等，放大元件的增益通常要求可调。
显然，由于 c arctgTi 90 0 ，导致引
入PI控制器后，系统的相位滞后增加，因此，
若要通过PI控制器改善系统的稳定性，必须有
Kp< 1，以降低系统的幅值穿越频率。
综上所述：PI控制器通过引入积分控制作用以
改善系统的稳态性能，而通过比例控制作用来
调节积分作用所导致相角滞后对系统的稳定性
-20 已校正
-20
-40
'c c -40
()
-90° -180°
(c) ('c)
(rad/s)
若原系统频率特性为L0()、0()，则加入P控
制串联校正后：
L L0 () Lc L0 () 20 lg K p
4/21/2023
0 c 0
19
第五章 控制系统的设计和校正
H(s)
27
第五章 控制系统的设计和校正
()
L()/dB
0
90° 0° -90° -180° -270°
4/21/2023
PD校正装置
-20 0
1/Td c
+20
'c
控制工程基础课件,王益群,孔祥东,第三版第四章
K1 + (n m)(σ a ) s n m1 +
不难看出，此系统的根轨迹有 n-m 条分支，它们都是由(σa，j0)出 发的射线，其相角为
180 ( 2q + 1) a = ± nm
第四章 根轨迹法
§4-2 常规根轨迹
如果选择
n m (n m)(σ a ) = ∑ pi ∑ z j i =1 j =1
a 2 K1 却随参量a和K1的值而变化，
从而影响到系统的瞬态性能。
下面讨论a保持常数，开环增益K1改变时的情况。
当 0 ≤ K1 < a 2 时，s1和s2为互不相等的实根。而当 K1 = 0 时， 1 = 0 s 和 s 2 = 2a ，即等于系统的两个开环极点。
2 当 K1 = a 时，则两根为实数且相等，即
第四章 根轨迹法
p =0 G1( s ) =
K1 s ( s + 2a )
§4-1 根轨迹的基本概念
一、根轨迹的基本概念
根轨迹 是指系统特征根(闭环极点)随系统参量变化在s平面上运动而形
成的轨迹。通过根轨迹图可以看出系统参量变化对系统闭环极点分布的 影响，以及它们与系统性能的关系。
下面结合图4-1所示的二阶系统 ，介绍根轨迹的基本概念。 图4-1 二阶系统 系统开环传递函数为 G ( s ) =
第四章 根轨迹法
§4-2 常规根轨迹
对于无穷远处的根轨迹渐近线上的点而言，有限的开环零、极点的区别 是可以忽略的。因此上述系统等效于一个具有m个开环零点和n个开环 极点，并且所有零极点都聚集在σa点的系统。此系统的开环传递函数 P(s)可用下式表示
P( s ) =
(s σ a )
K1
nm
