1.RPL无盘站及PXE无盘站设置详细过程(全程截图)
锐起无盘网吧系统设置安装使用详细教程
锐起无盘网吧系统设置安装使用详细教程两个TP-LINK TP-SL1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。
无盘服务器配置如下： CPU P4 3.0 主板 ASUS P5PL2-E 内存 1G * 2 512 * 2 硬盘 SATA160GB * 2 SATA80GB * 5 阵列 1520 *1 1640两个TP-LINK TP-SL1226的交换机，一个TP-R460+路由器，服务器采用两张网卡。
无盘服务器配置如下：CPU P4 3.0主板 ASUS P5PL2-E内存 1G * 2 512 * 2硬盘 SATA160GB * 2SATA80GB * 5阵列 1520 *1 1640 * 1网卡 Intel82559 * 1显卡普通PCI-E电源长城500W机箱普通机箱一、安装服务器系统1、安装服务器硬件。
两块160GB的盘接1520阵列上面做读，四块80GB的盘接1640上面做写，将剩下的80GB划分为：C盘10GB，其余暂时不用理会。
2、安装系统。
首先按正常方式将2003系统安装到一块80GB的硬盘上面，装好主板、显卡、网卡、阵列卡驱动，并打好所有安全补丁。
（不建议安装杀毒软件和防火墙等之类的东西。
）设置服务器计算机名为：“NXPSER”，所属工作组为：“SUBOY”。
3、设置用户。
打开“计算机管理”—“本地用户和组”—“用户”将管理员用户“Administrator”改为“lsuboy”,并设置密码为：0(*)_(*)0 。
并新建“Administrator”这个用户，密码为空，加入“Guests”组，并从“Users”组删除。
将基它多余的用户全部删除只留下lsuboy Administrator Guests这三个用户，并将Guests禁用。
4、设置安全选项。
在“运行”里输入“gpedit.msc”打开组策略窗口，选择“计算机配置”—“Windows设置”—“安全设置”—“本地策略”—“安全选项”下面找到“使用空白密码的本地用户只允许控制台登录”改为“已停用”。
PXE无盘工作站搭建
PXE⽆盘⼯作站搭建之前搭建了PXE⾃动化安装操作系统，现搭建⼀个PXE⽆盘⼯作站，跟PXE安装系统类似，只是PXE安装操作系统是客户端通过访问http 或者ftp的⽅式，下载安装所需要的系统⽂件，⽽PXE⽆盘⼯作站是提供已安装好的操作系统⽂件，⽤挂载的⽅式，把整个操作系统挂载到远程服务器上，让其运⾏挂载盘上的操作系统。
环境介绍：1、⼀台1c2g的VMware虚拟机，操作系统为CentOS7.9，IP地址为192.168.1.11。
2、需要准备好已安装好的系统⽂件，这⾥就拿CentOS7.9版本来举例⼦。
3、需要搭建DHCP、TFTP、NFS等服务。
4、准备好系统内核⽂件vmlinuz（系统镜像⾥有）、镜像⽂件initrd.img（系统镜像⾥有）、pxe引导⽂件pxelinux.0（安装syslinux，在/usr/share/syslinux下）。
5、这⾥只介绍单个⼯作站，如果你需要多个⼯作站，那么你可以配置多个nfs⽬录，把每个系统隔离开来。
环境搭建1、安装DHCP和TFTP，这⾥不多做介绍，请参考，配置、⽂件存放位置都⼀样，这⾥配置tftp服务的根⽬录为/var/lib/tftpboot/netboot。
1.1、把vmlinuz、initrd.img、pxelinux.0⽂件复制到/var/lib/tftpboot/netboot下。
1.2、创建启动菜单mkdir /var/lib/tftpboot/netboot/pxelinux.cfgcat <<EOF > /var/lib/tftpboot/netboot/pxelinux.cfg/defaultdefault autoprompt 0label autokernel vmlinuzappend initrd=initrd.img root=nfs:192.168.1.11:/nfs selinux=0 ip=dhcp rw nomodeset vga=0x0314EOF参数介绍：prompt 0 表⽰⼯作站⽴即启动，1 表⽰⼯作站等待选择kernel 指定内核⽂件initrd 指定镜像⽂件root 指定nfs路径selinux 设置selinuxrw 设置⼯作站系统为可读写nomodeset 这个参数是配合后⾯的vga=参数⼀起使⽤，设置分辨率vga 这个参数值是设置分辨率，0x 表⽰⼗六进制，0314 表⽰800*600 16 位⾊；若⽆特殊需求，建议删除这2个参数2、准备nfs服务的共享⽬录。
无盘站的几种启动模式
1. RPL启动工作原理RPL为Remote Initial Program Load的缩写，启动过程分析如下：客户机开机后，初始化网卡，网卡BootROM上固化的软件向网络广播一个FIND帧，即引导请求帧，该帧中包含有客户机的网卡ID号。
服务器端的远程启动服务接收到客户机广播的FIND 帧后，根据帧中所带的网卡ID号在远程启动数据库中查找相应的工作站记录，如果不存在这样一个记录，引导过程不能继续;如果此工作站记录已经存在，远程启动服务则发送一个FOUND 帧给客户机的RPLROM，FOUND帧中已包含了服务器的网卡ID。
当网络上有数台服务器在运行远程启动服务时，RPLROM有可能会接收到多个FOUND帧，但RPLROM 只对它收到的第一个FOUND帧有反应，它将根据第一个FOUND帧中所带的服务器网卡ID号，返回一个SEND.FILE.REQUEST帧给对应的服务器。
SEND.FILE.REQUEST帧是一个要求服务器发送文件的请求。
服务器端的远程启动服务在收到SEND.FILE.REQUEST帧后，将根据远程启动数据库中的工作站记录查找对应的启动块（BootBlock）——在实际配置时我们知道，它位于NETBEUI目录，名为F和F——用FILE.DAT.RESPONSE帧将启动块送回客户机端的RPLROM。
RPLROM在收齐所有的FILE.DAT.RESPONSE帧后，将执行点转向启动块的入口，启动工作站。
工作站以Windows 95实模式启动后，将创建一个RAM盘，并将Windows 95实模式文件从远程启动服务器拷贝到RAM盘，加载Windows 95实模式网络设备启动并建立一个到SBS服务器的连接。
最后，连接到该客户机的计算机目录（Machine Directory）所在的服务器上，并根据计算机目录中的有关设置及数据完成Windows 95启动过程。
2 PXE启动原理推出了PXE远程无盘引导技术是由Intel推出的，配合Qualystem公司的LiteNet，最初选用台湾DTK公司的E－Terminal，成功地实现了Windows 98的远程启动和运行，并使可靠性和稳定性都大大提高。

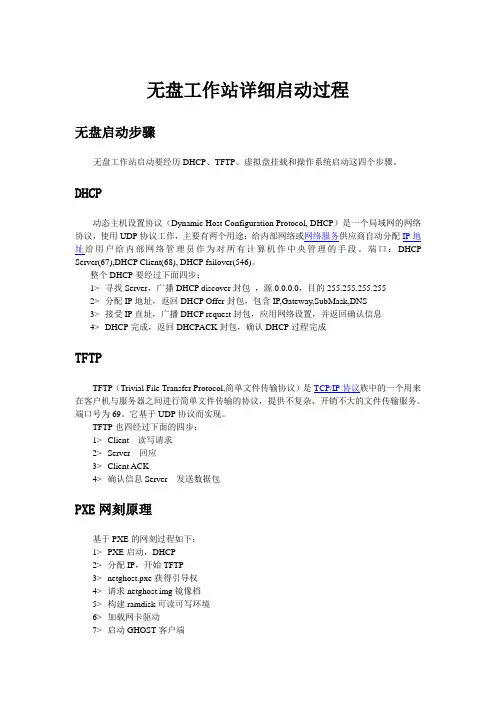

无盘工作站详细启动过程
无盘工作站详细启动过程无盘启动步骤无盘工作站启动要经历DHCP、TFTP、虚拟盘挂载和操作系统启动这四个步骤。
DHCP动态主机设置协议（Dynamic Host Configuration Protocol, DHCP）是一个局域网的网络协议，使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址给用户给内部网络管理员作为对所有计算机作中央管理的手段。
端口：DHCP Server(67),DHCP Client(68), DHCP failover(546)。
整个DHCP要经过下面四步：1>寻找Server，广播DHCP discover封包，源0.0.0.0，目的255.255.255.2552>分配IP地址，返回DHCP Offer封包，包含IP,Gateway,SubMask,DNS3>接受IP直址，广播DHCP request封包，应用网络设置，并返回确认信息4>DHCP完成，返回DHCPACK封包，确认DHCP过程完成TFTPTFTP（Trivial File Transfer Protocol,简单文件传输协议）是TCP/IP协议族中的一个用来在客户机与服务器之间进行简单文件传输的协议，提供不复杂、开销不大的文件传输服务。
端口号为69。
它基于UDP协议而实现。
TFTP也四经过下面的四步：1>Client读写请求2>Server回应3>Client ACK4>确认信息Server发送数据包PXE网刻原理基于PXE的网刻过程如下：1>PXE启动，DHCP2>分配IP，开始TFTP3>netghost.pxe获得引导权4>请求netghost.img镜像档5>构建ramdisk可读可写环境6>加载网卡驱动7>启动GHOST客户端8>恢复镜像到相应的硬盘或分区无盘启动无盘客户机启动步骤如下：1>客户机自检，PXE ROM获得启动权2>PXE ROM发送请求DHCP的广播包3>无盘启动管理器为客户机分配IP地址4>客户机请求开机镜像档5>服务器通过请求，通过TFTP传送开机镜像档以及详细的启动信息6>PXE ROM将启动权交由Boot Loader7>Boot Loader引导操作系统易游无盘图解。
PXE无盘启动和网络GHOST指南
PXE无盘启动和网络GHOST指南一、基于px启动的网络刻隆和维护系统（一）系统功能使用该系统可以实现无驱动系统安装、数据备份和简单的网络维护。
（2）实施原则基于pxe启动原理，实现网络的远程启动，然后利用ghost实现系统安装、备份，或者利用其中的工具维护电脑。
（三）包含文件tftp32。
exe、vldrmi13。
宾：幽灵。
自动网络幽灵。
pxe、autonetghost。
IMG，总共5个文件。
1、realtek8100/8110系列网络控制器芯片tftp网络ghost工具包：tftp_ghost_rtlpci.zip点击下载>>2.Realtek8101/8111系列网络控制器芯片TFTP网络重影套件：TFTP_ughost_uuLPCIE。
点击下载>>3、marvell88e8053/8056系列网络控制器芯片tftp网络ghost工具包：tftp_ghost_marvell.zip点击下载>>4、采用nvidia集成网卡、viavt6103等各类phy芯片tftp网络ghost工具包：tftp_ghost.zip点击下载>>（四）运行环境1、网络2.计算机可用作服务器。
系统可以是WindowsXP/2000/20003。
建议使用Windows2022系统。
（你的重影备份文件和数据在此计算机上）3。
客户端要求（即，您的其他计算机）：确保支持PXE启动，只要支持，主板集成或独立网卡都可以支持PXE启动！不管是软驱还是光驱。
（5）使用详细步骤：服务器设置第一步：启动tftp32.exe，如下图：DHCP服务器设置：tftp32配置说明：（1）设置服务器地址。
打开tftp32后，计算机的IP将自动用作服务器IP。
一般来说，没有必要改变它。
任何电脑都能做到。
（例如192.168.1.88）（2）客户机所获取的ip地址池。
这里请设置和你的服务器ip处于同一网段（比如：服务器是192.168.1.88，那么在客户机ip地址开始那里设置192.168.1.90开始），事实上，随便填也可以，dhcp会自动分配，不过会出现传输缓慢，经常timeout的现象，你不会喜欢这样吧？（3）客户端IP的范围。
两种不同无盘启动方案PXE与RPL的比较
PXE与RPL两种不同无盘启动方案的比较一、PXE与RPL两种不同无盘启动方案的比较：1、虽然它们都是无盘启动，但是，RPL ，毫无疑问，只能做无盘win95或假WIN98，不能作成内核为win98的无盘站。
RPL唯一的好处是：比较成熟，关于它的文章漫天皆是。
2、就构架整个网络来说，PXE 要简单得多。
这集中反映在对每台客户机的配置上：RPL要求每一台客户机都要执行安装过程，而PXE配置时，只需要每一台客户机的MAC地址，把它写到netnames.db这个文件中就可以了，甚至连这个都可以自动完成。
3、就性能价格比来讲，PXE是RPL 的替代品，是无盘win95的“掘墓人”，从此，无盘启动技术进入了win98的时代。
4、就适用范围来讲，有盘windows 98能延伸到什么地方，也就是这个技术也可以延伸到的地方。
而win95 由于它内核上的限制，不能较好地与INTERNET接轨，其应用受到了极大的限制。
5、就可维护性讲，PXE空前绝后！PXE的每个工作站的配置都是从公共的windows 目录下读取，删除了，无非是重新启动一次，不用在工作站作任何的动作，系统将自动复原。
6、应用软件的安装。
当你看中某个新的软件，并且打算把它安装在无盘工作站上时，用PXE安装，比如想在无盘win98中新加一个游戏，或以前没有office2000，现在要安装office2000，很简单：用你那个上传的本地硬盘安装好后，上传一下，所有工作站都可以用了。
而win95的应用软件的安装就没有这么简单。
我想来好东西应该拿出来共享，这样可以更快速的推动计算机技术的发展。
本文以一个实例说明基于PXE和LITENET无盘WIN98SE网络系统的安装设置过程，并将安装过程中常见的问题及解决方法收集其中。
二、 PXE无盘启动的基本工作原理PXE是RPL的升级品，它是Preboot Execution Environment的缩写。
它们的不同之处为：一个是静态路由，一个动态路由。
锐起无盘xp3.1 组建与安装设置
无盘系统：泛指由无盘工作站组成的局域网，相对于的普通的PC机无盘工作站可以在没有任何外部存储器（硬盘、光盘、u盘、软盘等）支持的情况启动并运行操作系统。
（为了支撑这样的网络构架，需要采用专门的软件系统。
）如下图：无盘系统结构图无盘系统的启动原理1. 无盘工作站是的网卡配有启动芯片（Boot ROM），当工作站以LAN方式启动时，它会向服务器发出启动请求号。
2. 服务器收到后，根据不同的机制，向工作站发送启动数据，工作站下载完启动数据后，系统控制权由Boot ROM 转到内存中的某些特定区域，并引导操作系统。
3. 根据不同的启动机制，目前常用无盘工作站以PXE虚拟硬盘启动类型为主，（RPL虚拟硬盘启动类型已经淘汰），目前国内外主流的无盘系统均为基于PXE 的虚拟硬盘模式。
应用范围无盘网络系统可以应用在网络教室，企业内部局域网、网吧、酒店、点歌娱乐行业及一切无盘网络的组建和改造。
1、适用于学校无盘网络教室的组建或改造2、适用于大中小型公司、企事业单位、营业厅等办公室3、适用于游戏吧及Internet 网吧4、适用于酒店、KTV歌厅等（免去管理人员走进客房安装，调试）无盘系统优点1. 节省网络部署成本，网络施工系统安装工作时间缩短。
2. 易于管理和维护，采用国际主流的虚拟化桌面存储概念，统一管理网络中的所有的机器, 统一软件部署与版本更新可以集中完成，节省管理成本。
3. 在普通用户模式下，无盘工作站操作系统上所进行的操作，在重新启动后均会还原初始，可以防止病毒入侵与误操作破坏，节省维护成本。
下面就详细介绍锐起无盘系统server服务端和 client 客户端的安装与配置。
一、锐起无盘服务端安装：1、安装windows 2003服务器：（一定要用NTFS文件格式，可以支持大于2G的文件），添加TCP/IP、NetBIOS和IPX等协议，安装网络组件如下图示2、设置网卡ip地址为静态ip地址(例：192.168.8.88)，子网掩码255.255.255.0 。
HP无盘工作站搭建操作手册
产品配置及功能操作简明手册一、快速搭建VIM系统在安装VIM服务端之前，请确保服务器有足够的硬盘空间以放置VIM系统的镜像文件和临时文件。
并预先创建disks、wks和restore三个目录（名称可自定义，建议将disks和wks两个目录分别放在两个硬盘里，这样可以提高工作站运行的速度）。
请将这三个目录所在分区格式化为NTFS格式。
再给该服务器指定一个静态IP地址。
1. 安装配置VIM服务端a 运行VIM系统所附光盘中Master Server目录下的安装程序setup.exe（如果是为副服务器安装服务端，请选择Sub Server目录），进入服务端安装界面：一般保持默认直接点“下一步”即可，根据提示完成服务端的安装。
最后会提示创建相关密码，直接点“确定”后进入“Virtual Image Manager管理器”主界面b 在Virtual Image Manager管理器界面中选择“配置”――“选项配置”菜单，在“IP设置”选项卡中将提供无盘服务的IP地址打勾，点“确定”并根据提示重启服务。
c 依次选择“编辑”――“新建”――“虚拟磁盘”菜单，根据实际情况输入虚拟磁盘的名称和容量大小，在“映像文件”栏输入存放虚拟磁盘映像文件的路径及磁盘文件名，路径请选择前面创建的“disks”文件夹，磁盘名可自定义。
然后勾选“使用稀疏文件”后点“确定”完成虚拟磁盘的创建d 依次选择“编辑”――“新建”――“计算机”，在“基本信息”选项卡中，根据实际情况依次在“名称”、“MAC地址”、“IP地址”、“子网掩码”等栏填入工作站相应的参数，(注意“IP地址”和“子网掩码”栏填入的信息要保证能够和服务器正常通信)。
在“硬件配置”栏选择“默认配置”，“工作站目录”栏选择前面创建的“wks”文件夹；在“磁盘”选项卡中点“编辑磁盘”按钮，在打开的窗口中将前面创建的磁盘从右边列表移到左边列表后依次点“确定”――“应用”完成工作站的添加e 在Virtual Image Manager管理器中右击新增的工作站，选择“超级用户/普通用户”选项，在打开的窗口中勾选新增的磁盘后点“确定”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RPL无盘站及PXE无盘站设置详细过程(全程截图)
作者:Novell专家标签：RPL无盘启动PXE无盘启动关闭网络启2010-11-10 00:30 星期三晴上周有一位网友向本人询问如何将一台有盘站改为无盘站，现通过载图加说明的方式进行详细介绍，希望对该网友有所帮助。
无盘工作站必须具备以下硬件：
1.基本主机(主板+CPU+内存+电源+显示器+键盘)
2.独立网卡(带RPL ROM)或主板集成网卡(支持RPL启动模式)
无盘工作站也支持以下硬件：
1.硬盘、软驱、光驱(此博文不详细讲解)
改装步骤1：移去主板上的所有存储设备(各种接口的硬盘、软驱和光驱)(其实不移去可以的)，
如下图所示。
改装步骤2：安装带RPL ROM的网卡[如下图]在PCI或ISA插槽(集成网卡可省去此步)，对槽位无要求。
改装步骤3：设置为RPL起动。
独立网卡安装RPL ROM时，开机会出现下图提示，快速按下Shift+F10可进入网卡启动设置菜单。
网络启动设置菜单如下，图中显示的参数为设置为RPL启动的参数，按F4即可保存和退出。
对于集成网卡的RPL设置一般在CMOS设置中或系统启动时有提示的组合键进行设置。
如下图所示，此计算机已经切换到RPL启动模式，开始尝试连接RPL服务器。
如下图所示，此计算机已经连接上RPL服务器并获得镜像文件，正在启动MS-DOS。
如下图所示，此计算机启动后自动加载证券营业部中文图形化菜单。
------------------其他内容供参考------------------------------------
参考1：设置为PXE启动
设置步骤同RPL，下图为设置为PXE起动的参数，按F4保存和退出即可。
下图为此计算机正在使用PXE方式进行启动。
参考2：关闭网卡的网络启动功能(包括PXE和RPL)
设置步骤同RPL，下图为设置为关闭网络启动的参数，按F4保存和退出即可。
