传动链条规格选型表

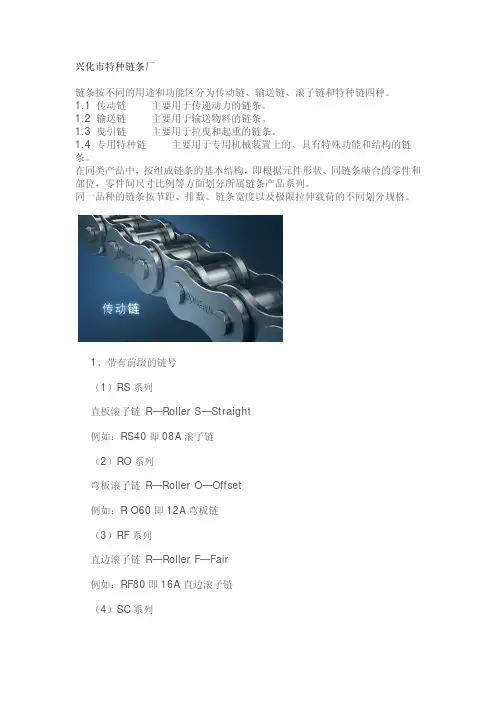

链条规格及型号
兴化市特种链条厂链条按不同的用途和功能区分为传动链、输送链、滚子链和特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
1、带有前缀的链号（1）RS系列直板滚子链 R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链 R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链 R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。
例如：SC3即CL06齿形链，节距为9.525（5）C系列输送链 C—Conveyor例如：C2040即08A双节距输送链C2040 SL SL—Small roller 小滚子C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type大滚子型Large roller type（6）L系列板式链 L—Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号LH0822即BL422，H—Heavy 重型 ISO链号LL1044，L—Light 轻型 ISO链号（7）M系列公制链条 M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。
链条标准规定与设计选型
链条标准与设计选型中国链条标准GB/T 1243-1997：短节距传动用精密滚子链和链轮GB/T 3579-1983：自行车链条GB/T 4140-1993：输送用平顶链和链轮GB/T 5269-1999：传动及输送用双节距精密滚子链和链轮GB/T 5858-1997：重载传动用弯板滚子链和链轮GB/T 6076-1985：传动用短节距精密套筒链GB/T 8350-1987：输送链、附件和链轮GB/T 10855-1989：传动用齿形链及链轮GB/T 10857-1989：Ｓ型、Ｃ型钢制滚子链、附件和链轮GB/T 14212-1993：摩托车链条GB/T 15390-1994：工程用钢制焊接弯板链和链轮JB/T 17482-1998：输送用模缎易拆链JB/T 3876-1999：加重系列传动用短节距精密滚子链JB/T 5398-1991：工程用钢制套筒链、附件及链轮JB/T 6074-1995：板式链、端接头及槽轮JB/T 6367-1992：保护拖链形式尺寸JB/T 7054-1993：瓶装啤酒灌装线滚子输送链JB/T 7350-1993：小规格链条包装JB/T 7364-1994：倍速输送链JB/T 7427-1994：滚子链和套筒链链轮滚刀JB/T 8545-1997：自动扶梯梯级链、附件和链轮JB/T 8546-1997：双铰接输送链JB/T 8820-1998：摩托车传动链条磨损性能试验规范JB/T 8883-1999：农业机械用夹持输送链JB/T 8920-1999：工程塑料内链节轻型输送链JB/T 9152-1999：滑片式无级变速链JB/T 9153-1999：双链冷拔机用直板滚子链和链轮JB/T 9154-1999：埋刮板输送机用叉型链、附件和链轮SY/T 5595-1997：油田链条和链轮国际标准学会(ISO))链条标准ISO 487-1998：S型和C型钢制滚子链、附件和链轮Type S and C Steel Roller Chains，Attachments and Chain Wheels ISO 606-1994：短节距精密传动滚子链和链轮Short Pitch Transmission Precision Roller Chains and Chain Wheels ISO 1275-1995：传动和输送用双节距精密滚子链和链轮Extended Pitch Precision Roller Chains and Chain Wheels for Transmission and ConveyorsISO 1395-1977：短节距传动精密套筒链和链轮（1997年修订）Short Pitch Transmission Precision Bush Chains and Chain Wheels (and Amendment)ISO 1977-2000：输送链、附件和链轮(公制和英制）Conveyor Chains，Attachments and Chain Wheels (Metric and Inch Series)ISO 3512-1992：传动用重载弯板滚子链Heavy Duty Cranked Link Transmission ChainsISO 4347-1992：板式链、U型端接头和导轮Leaf Chains，Clevises and SheavesISO 4348-1983：输送用平顶链和链轮Flat Top Chains and Chain Wheels for ConveyorsISO 6971-2002：钢制焊接弯板曳引链、附件和链轮Welded Steel Type Cranked Link Drag Chains and Chain Wheels ISO 6972-2002：钢制焊接弯板工程链、附件和链轮Welded Steel Type Cranked Link Mill Chains and Chain WheelsISO 6973-1986：模锻易拆输送链（模锻无铆链）Drop Forged Rivetless Chains for ConveyorsISO 9633-2001：自行车链Bicycle ChainsISO 10190-1992：摩托车链条Motorcycle ChainsISO 10823-1996：链传动选择指南Guidance on the Selection of Chain DrivesISO 610-1990：链式输送机和刨煤机用高强度圆环链ISO 1082-1990：采矿、链式输送机的钩接式连接器组件ISO 13772-1997：林业机械.便携式链锯.非手动链锯制动器的性能ISO 1704-1991：造船、日字环节锚链ISO 1834-1999：提升用短链节链条ISO 1835-1980：起重用短环链.吊链ISO 3056-1986：非标定的圆钢环提升用链条和链钩ISO 3075-1980：提升用短链节链条、链式吊宗等的非标定等级S(6)ISO 3076-1984：提升用短链节链条、链式吊宗等的非标定等级T(8)ISO 3077-2001：提升用短链节链条、T级小公差吊链(T型，DAT，DT) ISO 7592-1983：标定的圆钢链节提升链条ISO 10726-1992：手提式链锯美国国国家标准学会(ANSI/ASME)链条标准ANSI B 29.100-2002：短节距传动用精密滚子链、双节距传动/输送用精密滚子链、附件和链轮注：该新标准取代了原来的ANSI B 29.1M-1993“传动用精密滚子链、附件和链轮”、ASME B 29.3M-1994“传动用双节距滚子链和链轮”和ASME B 29.4M-1994“输送用双节距滚子链、附件和链轮”。
链条型号及其识别
链条型号及其识别大多数链条已列为国际标准，发达国家国家标准或中国国家标准，这些链条的链号标识，不难从标准中查到。
然而在链条国际贸易交往中，常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号，使得我们的链条企业家们望之茫然无对，束手无策。
故笔者就此做些引导，对于从事链条贸易的诸位，或许稍有裨益。
1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。
例如：SC3即CL06齿形链，节距为9.525（5）C系列输送链C—Conveyor例如：C2040即08A双节距输送链C2040 SL SL—Small roller 小滚子C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type大滚子型Large roller type（6）L系列板式链L—Leaf chain例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号LH0822即BL422，H—Heavy 重型ISO链号LL1044，L—Light 轻型ISO链号（7）M系列公制链条M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。
（8）W系列焊接链W—Welded例如：W78即节距66mm焊接链，WH为窄系列，WD为宽型（9）Hy—Vo系列高速齿形链Hy—Heavy duty, Hight SpeedVo—Involute（10）PIV系列齿链式无级变速链（11）ST系列自动扶梯梯级链ST—Step chain例如：131即节距131.33梯级滚子链（12）PT系列自动人行道输送链P—Passenger T—Step chain（13）MR系列可锻铸铁滚子链M—malleable R—Roller chain（14）TOP系列平顶链，例如：TT型，TT635—普通型平顶链，板条宽63.5TS型，TS550—带平顶的钢滚子链，板条宽55.0TP型，TP762—平顶板为聚醛树脂，基础链为弯板链，板条宽76.2 TTup型，TTup1143—顶板为聚醛树脂，销轴为不锈钢，板条宽114.3 TNu型，TNu826—聚醛树酯顶板，板条宽82.6（15）Super系列特级链，例如：Super80即强度、耐磨、疲劳特别优秀的16A滚子链（16）US系列超级链US—Ultra Super例如：US100即20A超级滚子链，级速度可达50米/分以上。
链条厂供应叉车起重机专用板式链条的分类和规格
链条驱动着我们的齿轮，链条规格也有很多，链条规格你知道多少呢？下面就来跟大家分享一下链条规格及尺寸大小。
链条分类链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1、传动链主要用于传递动力的链条。
2、输送链主要用于输送物料的链条。
3、曳引链主要用于拉曳和起重的链条。
4、专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
链条规格及尺寸大全在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
一、带有前缀的链条规格(1)RS系列链条规格：直板滚子链R—Roller S—Straight例如：RS40即08A滚子链。
(2)RO系列链条规格：弯板滚子链R—Roller O—Offset例如：R O60即12A弯板链。
(3)RF系列链条规格：直边滚子链R—Roller F—Fair例如：RF80即16A 直边滚子链。
(4)SC系列链条规格：齿形链(无声链)S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。
二、带有后缀的链条规格(1)H系列链条规格：加重型滚子链H—Heavy(2)HP系列链条规格：空心销轴链H—Hollow P—Pin(3)SS系列链条规格：不锈钢链S1—Stainless S2—Steel(4)NP系列链条规格：镀镍链N—Nickel P—Piated例如：80NP即16A 镀锌05B滚子链。
(5)ZP系列链条规格：镀锌链Z—Zinc P—Plated例如：05BZP即镀锌05B 滚子链。
(6)SB系列链条规格：侧弯链S—Side B—Bow;也表示粉末冶金套筒链S—Sintered B—Bushing。
(7)CU系列链条规格：同SB系列，CU—Curved。
(8)C系列链条规格：开口销连接型滚子链C—Cotter 例如：2040C即08A 双节距传动滚子链，用开口销环接。
链条型号及其识别
链条型号及其识别大多数链条已列为国际标准，发达国家国家标准或中国国家标准，这些链条的链号标识，不难从标准中查到。
然而在链条国际贸易交往中，常常流行着美国、日本、德国、意大利、比利时等国家的链条企业链号，使得我们的链条企业家们望之茫然无对，束手无策。
故笔者就此做些引导，对于从事链条贸易的诸位，或许稍有裨益。
1、带有前缀的链号（1）RS系列直板滚子链R—Roller S—Straight例如：RS40即08A滚子链（2）RO系列弯板滚子链R—Roller O—Offset例如：R O60即12A弯板链（3）RF系列直边滚子链R—Roller F—Fair例如：RF80即16A直边滚子链（4）SC系列齿形链（无声链）S—Silent C—Chain来自ANSI B29.2M齿形链和链轮标准。
例如：SC3即CL06齿形链，节距为9.525（5）C系列输送链C—Conveyor例如：C2040即08A双节距输送链C2040 SL SL—Small roller 小滚子C2060L L—Large roller 大滚子CA650 C—Conveyor A—Agriculture,农机输送链小滚子型Smali roller type大滚子型Large roller type（6）L系列板式链L—Leaf chain例如AL422即A型板式链，节距12.7，组合2×2 美国链号1975年取消BL546即B型板式链，节距15.875，组合4×6 美国链号LH0822即BL422，H—Heavy 重型ISO链号LL1044，L—Light 轻型ISO链号（7）M系列公制链条M—Metric measure例如：M20内节内宽为1530mm的滚子链，有7种公制节距。
（8）W系列焊接链W—Welded例如：W78即节距66mm焊接链，WH为窄系列，WD为宽型（9）Hy—Vo系列高速齿形链Hy—Heavy duty, Hight SpeedVo—Involute（10）PIV系列齿链式无级变速链（11）ST系列自动扶梯梯级链ST—Step chain例如：131即节距131.33梯级滚子链（12）PT系列自动人行道输送链P—Passenger T—Step chain（13）MR系列可锻铸铁滚子链M—malleable R—Roller chain（14）TOP系列平顶链，例如：TT型，TT635—普通型平顶链，板条宽63.5TS型，TS550—带平顶的钢滚子链，板条宽55.0TP型，TP762—平顶板为聚醛树脂，基础链为弯板链，板条宽76.2 TTup型，TTup1143—顶板为聚醛树脂，销轴为不锈钢，板条宽114.3 TNu型，TNu826—聚醛树酯顶板，板条宽82.6（15）Super系列特级链，例如：Super80即强度、耐磨、疲劳特别优秀的16A滚子链（16）US系列超级链US—Ultra Super例如：US100即20A超级滚子链，级速度可达50米/分以上。
链条详细参数
A系列链条参数DIN ISO 链号ANSI 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 min d2 max L min Lc max h2 max T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m*03C-1 *15 4.7625 3/16" 2.48 2.38 1.62 6.10 6.90 4.30 0.60 1.80 0.08 *04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15 *06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33 085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41 08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62 10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02 12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50 16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60 20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91 24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62 28A-1 140 44.450 7/4" 25.40 25.22 12.70 54.40 59.00 41.00 5.60 172.40 7.50 32A-1 160 50.800 2" 28.58 31.55 14.27 64.80 69.60 47.80 6.40 226.80 10.10 36A-1 180 57.150 9/4" 35.71 35.48 17.46 72.80 78.60 53.60 7.20 280.20 13.45B系列链条参数DIN ISO 链号节距滚子直径内节内宽销轴直径销轴长度内链板高度链板厚度极限拉伸载荷每米长重P d1 max b1 mind2maxL min Lc max h2 max t/T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m03B-104B-1 6.00 4.00 2.80 1.85 6.80 7.80 5.00 0.60 3.00 0.11 05B-1 8.00 5.00 3.00 2.31 8.20 8.90 7.10 0.80 5.00 0.20 *06B-1 9.525 3/8" 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41 08B-1 12.70 1/2" 8.51 7.75 4.45 16.70 18.20 11.80 1.60 18.00 0.69 10B-1 15.875 5/8" 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.4 0.93 12B-1 19.050 3/4" 12.07 11.68 5.72 22.50 24.20 16.00 1.85 29.0 1.15 16B-1 25.40 1" 15.88 17.02 8.28 36.10 37.40 21.00 4.15/3.1 60.0 2.71 20B-1 31.75 5/4" 19.05 19.56 10.19 41.30 45.00 26.40 4.5/3.5 95.00 3.70 24B-1 38.100 3/2" 25.40 25.40 14.63 53.40 57.80 33.20 6.0/4.8 160.0 7.10 28B-1 44.450 7/4" 27.94 30.99 15.90 65.10 69.50 36.70 7.5/6.0 200.0 8.50 32B-1 50.800 2" 29.21 30.99 17.81 66.00 71.0 42.00 7.0/6.0 250.0 10.25 40B-1 63.500 5/2" 39.37 38.10 22.89 82.20 89.20 52.96 8.5/8.0 355.0 16.3548B-1 76.20 3" 48.26 45.72 29.24 99.10 107.0 63.80 12/10 560.0 25.00 以上参数摘自：/ProductShow.asp?ArticleID=296双节距输送链参数DIN ISO 链号ANSI链号节距滚子直径内节内宽销轴直径销轴长度外链板高度平均拉伸载荷每米长重P R max W min D maxLmaxLc max T max Q0q≈mm mm mm mm mm mm mm kN kg/mC208A C208AL C2040C204225.47.9515.887.85 3.9616.617.812.016.10.500.84C208BC208BL 25.48.5115.887.75 4.4516.718.211.819.50.550.89C210A C210AL C2050C205231.7510.1619.059.4 5.0820.9023.315.026.70.781.27C212A C212AL C2060C206238.111.9122.2312.57 5.9425.928.318.035.51.121.61C212AH C2060H38.111.9112.57 5.9429.231.618.039.21.44DIN ISO 链号ANSI链号P G F W T h4d4mm mm mm mm mm mm mmC208A C208AL C2040C204225.4 19.1 9.5 25.4 39.6 9.1 3.4C208BC208BL25.4 23.2 12.7 25.4 39.6 9.1 4.5C210A C210AL C2050C205231.75 23.8 11.9 31.8 49.0 11.1 5.5C212A C212AL C2060C206238.1 28.6 14.3 42.9 67.8 14.7 5.5C212AH C212AHL C2060HC2062H38.1 28.6 14.3 42.9 67.8 14.7 5.5C216A C216AL C2080C208250.8 38.1 19.1 55.6 87.8 19.1 6.8C216AH C216AHL C2080HC2082H50.8 38.1 19.1 55.6 87.8 19.1 6.8C220A C220AL C2100C210263.5 47.6 23.8 66.6 107.5 23.4 8.4C220AH C220AHL C2100HC2102H63.5 47.6 23.8 66.6 107.5 23.4 8.4C224A C224AL C2120C212276.2 57.2 28.6 79.3 127.5 27.8 10.5C224AH C224AHL C2120HC2122H76.2 57.2 28.6 79.3 127.5 27.8 10.5C232A C232AL C2160C2162101.6 76.2 38.1 104.7 147.5 36.5 13.1C232AH C232AHL C2160HC2162H101.6 76.2 38.1 104.7 147.5 36.5 13.1扭矩计算公式P = T * n / 9550 ； T = 9550P / nP 功率，千瓦，kw； T 扭矩，牛米，Nm； n 转速，每分钟转数，r / min。
标准型号链条参数表-链节参数表之欧阳法创编
601B8 1225. 81"/ 85.5 72.7 248. 1.16 1.18 2101 10.6 108. 0.69
B1-10- 1750. 25"/ 110. 95.6 455. 1.579 2.20 1.84 10.7 2020. 0.93
B112- 81795. 83"/ 1126. 151. 058. 2.052 2.094 1.076 10.8 249. 1.15
12A-1
60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2
16A-1
80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3
20A-1
100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4
B1- 500 2" 37 10 .18 .02 .2 .09 8.0 .0
1
2021.03.09 9 0 0 欧6阳法创编
2021.03.09
2021.03.09
欧阳法创编
2021.03.09
48 76. 3" 48. 45. 29 99 10 63 12/ 560 25.00
B- 20
26 72板式.2 链.组1 合7形. 式.8图例10 .0
40
AL46 6×6
6
20.50 42.30 52.70 1.10
AL52 2×2
2
10.30 22.00 27.50 0.61
AL54 15.8 4×4 12.80 2.06 5.08 18.90 44.00 55.00 1.19
链轮型号对照表
链轮型号对照表链轮型号对照表：其次还有以字母A、B为型号的链轮，A为片式链轮B代表台式链轮，以B1-2-3中的1、2、3分别代表单排、双排、三排链轮，不同分数的链轮齿厚都不一样的。
链轮是用链条来传动的，型号单位一般是英制的。
有单排、双排和多排的。
适用于低速、重载和高温条件下。
和齿轮相比，可以用在两轴中心较远的场合。
齿轮是通过互相啮合来传动的，型号单位多为公制，用模数表示。
传动的功率和速度范围较大。
结构紧凑可实现较大的传动比，效率高、使用寿命长。
所有标准链轮都是以英制为单位，1分即=1/8寸；2分=1/4寸；3分=3/8其中1分、2分是简称，它是指链轮或链条的节距。
即链轮在分度圆直径展开长度上的节距,或链条每节之间的节距,节距越大,链轮链条也越大如:4分链=1/2=12.7、5分链=5/8=15.875磨损分析刮板输送机链轮磨损分析：刮板输送机是一种借助于运动着的刮板链条来输送散状物料的连续运输设备。
SGB-520/22刮板输送机主要用于中低厚煤层经济普采工作面运输。
本产品具有结构紧凑、简单，传动平稳，安装维护方便，工作可靠，工艺布置灵活等特点；它不但能水平输送，也能倾斜输送；既可单机使用，也可多台联合使用。
链轮是刮板输送机的重要部件之一，它的特性对刮板输送机的使用寿命有直接影响。
链轮磨损分析所用链轮传动为普通曳引链轮，在啮合处有比较大的滑动运动，工作条件恶劣，会产生较严重的磨损。
磨损原因引起链轮链窝严重磨损的原因如下：（1）黏着磨损载荷越大，表面温度越高，黏着现象也越严重。
对于一定硬度的金属材料，在不同压强下进行磨损试验得到了磨损率与压强关系曲线图，当压强达到材料硬度的1/3以上时，将发生严重磨损。
根据应力分布图，可知最大应力接触点即为最大压强处，其值为884.4 MPa。
因链窝处淬火硬度为HRC48~52，其对应的硬度值为4800MPa。
因此，压强远远小于材料硬度的1/3，所以黏着磨损并不是链轮磨损的主要形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIN
ISO 链号ANSI
链号
节距
滚子
直径
内节内
宽
销轴
直径
销轴长度
内链
板高
度
链板
厚度
极限
拉伸
载荷
每米长
重P d1 max b1 min
d2
max
L min Lc max
h2
max
T
max
Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m
08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62 *04C-1 *25 6.35 1/4" 3.30 3.18 2.31 7.90 8.40 6.00 0.80 3.50 0.15 *06C-1 *35 9.525 3/8" 5.08 4.77 3.58 12.40 13.17 9.00 1.30 7.90 0.33 085-1 41 12.70 1/2" 7.77 6.25 3.58 13.75 15.00 9.91 1.30 6.67 0.41 08A-1 40 12.70 1/2" 7.95 7.85 3.96 16.6 17.8 12.00 1.5 14.10 0.62 10A-1 50 15.875 5/8" 10.16 9.40 5.08 20.70 22.20 15.09 2.03 22.20 1.02 12A-1 60 19.050 3/4" 11.91 12.57 5.94 25.90 27.70 18.00 2.42 31.80 1.50 16A-1 80 25.40 1" 15.88 15.75 7.92 32.7 35.00 24.00 3.25 56.70 2.60 20A-1 100 31.75 5/4" 19.05 18.90 9.53 40.40 44.70 30.00 4.00 88.50 3.91 24A-1 120 38.100 3/2" 22.23 25.22 11.10 50.30 54.30 35.70 4.80 127.00 5.62 28A-1 140 44.450 7/4" 25.40 25.22 12.70 54.40 59.00 41.00 5.60 172.40 7.50 32A-1 160 50.800 2" 28.58 31.55 14.27 64.80 69.60 47.80 6.40 226.80 10.10 36A-1 180 57.150 9/4" 35.71 35.48 17.46 72.80 78.60 53.60 7.20 280.20 13.45 40A-1 200 63.500 5/2" 39.68 37.85 19.85 80.30 87.20 60.00 8.00 353.80 16.15
A系列链条参数B系列链条参数
DIN ISO 链号
节距
滚子
直径
内节
内宽
销轴
直径
销轴长度
内链
板高
度
链板厚
度
极限拉
伸载荷
每米长重P
d1
max
b1
min
d2
max
L min
Lc
max
h2
max
t/T max Q min q≈mm inch mm mm mm mm mm mm mm kN kg/m
03B-1
04B-1 6.00 4.00 2.80 1.85 6.80 7.80 5.00 0.60 3.00 0.11 05B-1 8.00 5.00 3.00 2.31 8.20 8.90 7.10 0.80 5.00 0.20 *06B-1 9.525 3/8" 6.35 5.72 3.28 13.15 14.1 8.20 1.30 9.00 0.41 08B-1 12.70 1/2" 8.51 7.75 4.45 16.70 18.20 11.80 1.60 18.00 0.69 10B-1 15.875 5/8" 10.16 9.65 5.08 19.50 20.9 14.70 1.70 22.4 0.93 12B-1 19.050 3/4" 12.07 11.68 5.72 22.50 24.20 16.00 1.85 29.0 1.15 16B-1 25.40 1" 15.88 17.02 8.28 36.10 37.40 21.00 4.15/3.1 60.0 2.71 20B-1 31.75 5/4" 19.05 19.56 10.19 41.30 45.00 26.40 4.5/3.5 95.00 3.70 24B-1 38.100 3/2" 25.40 25.40 14.63 53.40 57.80 33.20 6.0/4.8 160.0 7.10 28B-1 44.450 7/4" 27.94 30.99 15.90 65.10 69.50 36.70 7.5/6.0 200.0 8.50 32B-1 50.800 2" 29.21 30.99 17.81 66.00 71.0 42.00 7.0/6.0 250.0 10.25
板式链组合形式
1. AL板式链系列
JIS链号节距链板组合链板高度链板厚度销轴直径销轴长度抗拉强度平均抗拉强度每米重量
2. 轻系列板式链LL系列
3. 重系列板式链LH（BL）系列。
