家电尺寸

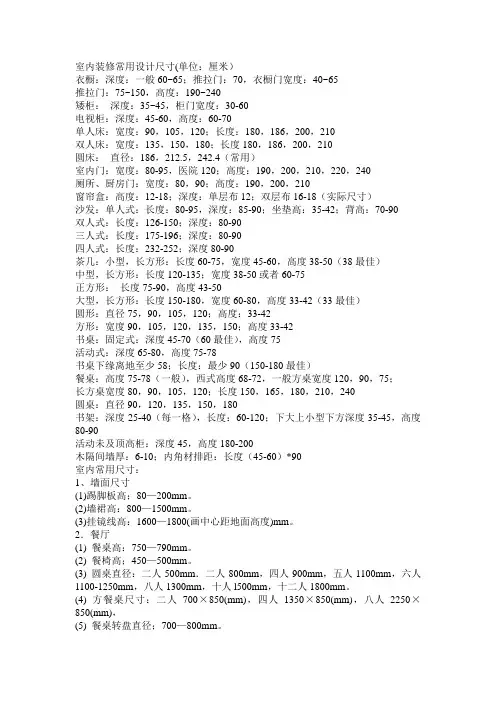

家具家电常用尺寸
室内装修常用设计尺寸(单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。
家电结构设计常见尺寸-图文详解
3 8
H
d1=d-2x
5 8
H;d2=d-2x
3 8
H
H=√23 P=0.866025404P
D=内螺纹大径;d=外螺纹大径；D2=内螺纹中径；d2=外螺纹中径 D1=内螺纹小径;d1=外螺纹小径；P=螺距；H=原始三角形高度
9
粗牙螺纹尺寸查询
10
热铆铜螺母M1.4、M1.6、M2.0
11
热铆铜螺母M3.0、M4.0
家电设计常见尺寸
目录
一、壁厚 1)、1.2MM：无线网卡、阅读器、车载MP3播放器 2)、1.5MM：手机 3)、2.0MM-2.2MM：POS机 4)、2.5MM：便携B超 5)、3.0MM、4.0MM：牙科CT、开立B超
二、美观槽、止口、反插骨 三、螺丝柱、热熔铜螺母 四、卡扣 五、软胶拉住 六、按键间隙、按键设计（弹性壁） 七、开口尺寸：IC卡、SD卡、SIM卡、T-F卡 八、电池仓、电池门扣
2 2
一、产品壁厚
1)、壁厚1.2MM产品：无线网卡、2)、壁厚1.5MM产品：手机 3)、壁厚2.0MM-2.2MM产品：4)、壁厚2.5MM产品：便携B超
阅读器、车载MP3播放器
POS机
无线网卡 阅读器
终端机
POS机
车载MP3
3
壁厚3.0MM、4.0MM产品
5)、3.0MM、4.0MM：牙科CT、开立B超、汇影B超
倒C角
16
六、按键间隙、按键设计（弹性壁）
硅胶按键
17
拨动键
周边间隙0.1
预留行程
18
POS机P+R按键
19
阅读器复位键
按钮
热熔柱
20
电子书P+R侧键

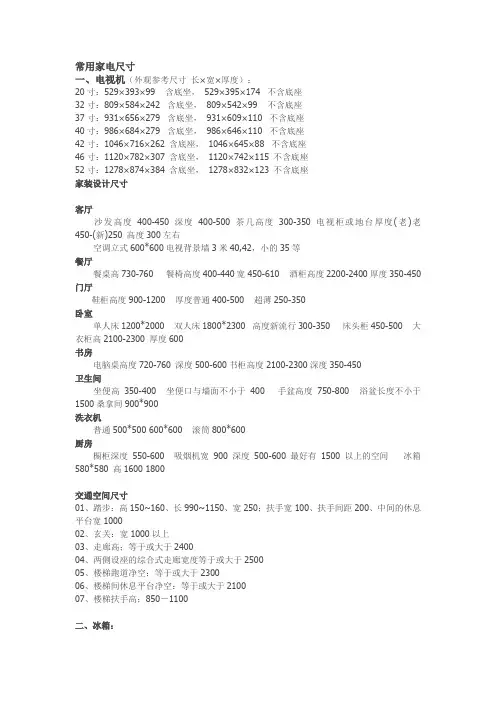

常用家电尺寸
常用家电尺寸一、电视机（外观参考尺寸长×宽×厚度）：20寸：529×393×99 含底坐，529×395×174 不含底座32寸：809×584×242 含底坐，809×542×99 不含底座37寸：931×656×279 含底坐，931×609×110 不含底座40寸：986×684×279 含底坐，986×646×110 不含底座42寸：1046×716×262 含底座，1046×645×88 不含底座46寸：1120×782×307 含底坐，1120×742×115 不含底座52寸：1278×874×384 含底坐，1278×832×123 不含底座家装设计尺寸客厅沙发高度400-450深度400-500茶几高度300-350电视柜或地台厚度(老)老450-(新)250 高度300左右空调立式600*600电视背景墙3米40,42，小的35等餐厅餐桌高730-760 餐椅高度400-440宽450-610 酒柜高度2200-2400厚度350-450 门厅鞋柜高度900-1200 厚度普通400-500 超薄250-350卧室单人床1200*2000 双人床1800*2300 高度新流行300-350 床头柜450-500 大衣柜高2100-2300 厚度600书房电脑桌高度720-760 深度500-600书柜高度2100-2300深度350-450卫生间坐便高350-400 坐便口与墙面不小于400 手盆高度750-800 浴盆长度不小于1500桑拿间900*900洗衣机普通500*500 600*600 滚筒800*600厨房橱柜深度550-600 吸烟机宽900深度500-600最好有1500以上的空间冰箱580*580 高1600 1800交通空间尺寸01、踏步：高150~160、长990~1150、宽250；扶手宽100、扶手间距200、中间的休息平台宽100002、玄关：宽1000以上03、走廊高；等于或大于240004、两侧设座的综合式走廊宽度等于或大于250005、楼梯跑道净空：等于或大于230006、楼梯间休息平台净空：等于或大于210007、楼梯扶手高；850－1100二、冰箱：单开门尺寸（深×宽×高）：620×555×1665、660×531×1503、625×565×1705、625×565×1775双开门尺寸（深×宽×高）：650×635×1710、736×890×1770、736×890×1770、770×910×1770三、洗衣机：直桶式尺寸（长×宽×高）：520×615×935、520×530×890、740×438×920、500×510×888滚桶式尺寸（高×长×厚）：840×595×570、850×595×398、850×595×590、850×595×535四、空调挂式尺寸（宽×深×高）：(795×211×272) (900×200×308)立式尺寸（宽×深×高）：(530×310×1810) (500×278×1820)灯具开关等设备安装尺寸01、照明开关一般高：130002、电器插座一般高：300（另外高度，则根据实际生活使用需要调整，如床头柜插座，一般高于床头柜，控制在600左右）03、空间插座一般高：1800—220004、大吊灯最小高度：240005、壁灯一般高：1500~1800；床头壁灯高：1200~140006、餐厅吊灯一般距餐桌700的高度比较合适，这样照射一般最为完整均匀07、反光灯槽最小直径：等于或大于灯管直径两倍结构分类墙体外墙：370内墙：240 隔断墙：120-150(石膏板，轻钢龙骨)吊棚：平棚：矿棉板(200-400) 石膏板(0,80,150)跃级棚有:灯带(100以上) 吊棚厚度(不带筒灯60，带筒灯80-100)异型棚：有灯带(100以上) 吊棚厚度(不带筒灯60，带筒灯80-100柱子家装一般没有柱子，工装600*600 800*800 1200*1200一般很少超过1200*1200 楼梯踏步高度150-250踏步宽度300扶手高度1000-1200高出人的腰线900门推拉门：门高2000门宽家装800平开门门宽1200-1500折叠门门宽1200-1500门套60-80 窗可以定做常见1750*1750 1500*1500普通窗台900-1000落地窗台200-400梁和吊棚一般不低于2400门、窗尺寸01、大门：门高2000~2400，门宽900~95002、室内门：高1900~2400左右、宽800~90003、厕所、厨房门：高1900~2400左右、宽700~90004、室内窗：高1000，左右窗台距地面高度900~100005、窗帘盒：高度：120~180；宽度：单层布120；双层布160~180墙面尺寸01、支撑墙体：厚度240、28002、室内隔墙断墙体：厚度120、6003、踢脚板高；60~200（根据风格效果具体调整）04、墙裙高：800~150005、挂镜线高：1600—1800(画中心距地面高度)。

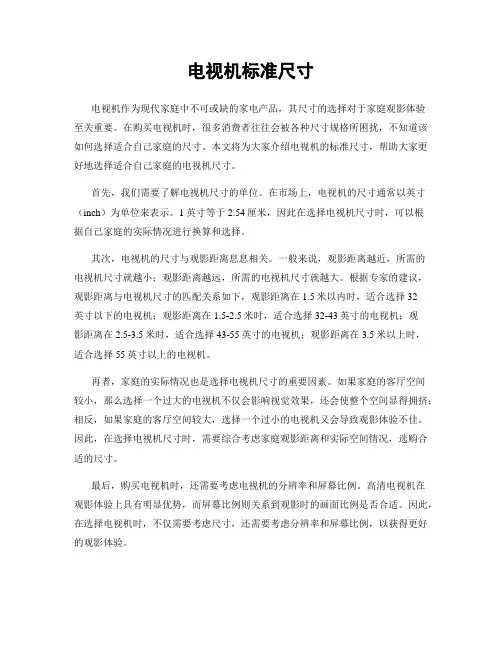

电视机标准尺寸
电视机标准尺寸电视机作为现代家庭中不可或缺的家电产品，其尺寸的选择对于家庭观影体验至关重要。
在购买电视机时，很多消费者往往会被各种尺寸规格所困扰，不知道该如何选择适合自己家庭的尺寸。
本文将为大家介绍电视机的标准尺寸，帮助大家更好地选择适合自己家庭的电视机尺寸。
首先，我们需要了解电视机尺寸的单位。
在市场上，电视机的尺寸通常以英寸（inch）为单位来表示。
1英寸等于2.54厘米，因此在选择电视机尺寸时，可以根据自己家庭的实际情况进行换算和选择。
其次，电视机的尺寸与观影距离息息相关。
一般来说，观影距离越近，所需的电视机尺寸就越小；观影距离越远，所需的电视机尺寸就越大。
根据专家的建议，观影距离与电视机尺寸的匹配关系如下，观影距离在1.5米以内时，适合选择32英寸以下的电视机；观影距离在1.5-2.5米时，适合选择32-43英寸的电视机；观影距离在2.5-3.5米时，适合选择43-55英寸的电视机；观影距离在3.5米以上时，适合选择55英寸以上的电视机。
再者，家庭的实际情况也是选择电视机尺寸的重要因素。
如果家庭的客厅空间较小，那么选择一个过大的电视机不仅会影响视觉效果，还会使整个空间显得拥挤；相反，如果家庭的客厅空间较大，选择一个过小的电视机又会导致观影体验不佳。
因此，在选择电视机尺寸时，需要综合考虑家庭观影距离和实际空间情况，选购合适的尺寸。
最后，购买电视机时，还需要考虑电视机的分辨率和屏幕比例。
高清电视机在观影体验上具有明显优势，而屏幕比例则关系到观影时的画面比例是否合适。
因此，在选择电视机时，不仅需要考虑尺寸，还需要考虑分辨率和屏幕比例，以获得更好的观影体验。
综上所述，选择适合自己家庭的电视机尺寸需要考虑观影距离、家庭空间和屏幕质量等多个因素。
希望本文的介绍能够帮助大家更好地选择适合自己家庭的电视机尺寸，提升家庭的观影体验。

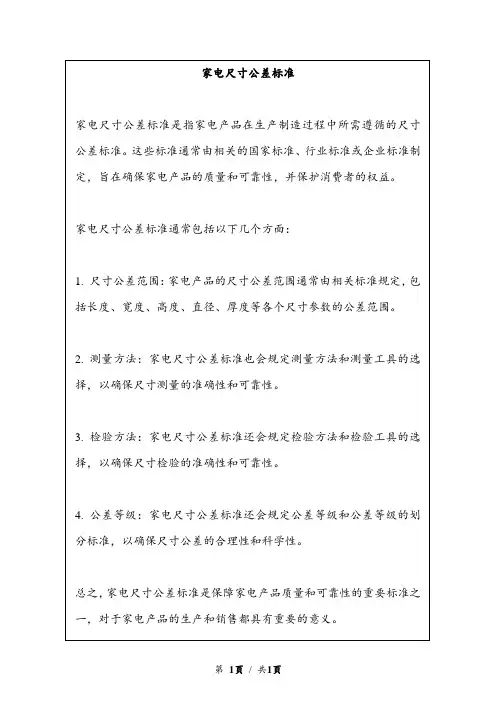

家电尺寸公差标准
家电尺寸公差标准
家电尺寸公差标准是指家电产品在生产制造过程中所需遵循的尺寸公差标准。
这些标准通常由相关的国家标准、行业标准或企业标准制定，旨在确保家电产品的质量和可靠性，并保护消费者的权益。
家电尺寸公差标准通常包括以下几个方面：
1. 尺寸公差范围：家电产品的尺寸公差范围通常由相关标准规定，包括长度、宽度、高度、直径、厚度等各个尺寸参数的公差范围。
2. 测量方法：家电尺寸公差标准也会规定测量方法和测量工具的选择，以确保尺寸测量的准确性和可靠性。
3. 检验方法：家电尺寸公差标准还会规定检验方法和检验工具的选择，以确保尺寸检验的准确性和可靠性。
4. 公差等级：家电尺寸公差标准还会规定公差等级和公差等级的划分标准，以确保尺寸公差的合理性和科学性。
总之，家电尺寸公差标准是保障家电产品质量和可靠性的重要标准之一，对于家电产品的生产和销售都具有重要的意义。
第1页/ 共1页。
家电尺寸表
序号家电名称尺 寸品 牌备 注宽798*厚93*高511mm 宽798*厚217*高511mm 宽917*厚77*高590mm 宽917*厚287*高632mm 宽960*厚150*高620mm 宽960*厚300*高620mm 宽1021*厚115*高637mm 宽1021*厚310*高680mm 宽1132*厚93*高722mm 宽1132*厚357*高771mm 宽1218*厚93*高769mm 宽1218*厚357*高817mm 宽1424*厚104*高882mm 宽1424*厚387*高933mm 宽1574*厚105*高965mm 宽1574*厚415*高1016mm 室内机宽500*厚250*高1715mm 室外机宽780*厚245*高540mm 室内机宽510*厚320*高1793mm 室外机宽810*厚288*高680mm 室内机宽530*厚320*高1810mm 室外机宽860*厚308*高730mm 室内机宽600*厚350*高1850mm 室外机宽1250*厚380*高960mm 宽795*厚187*高265mm 宽800*厚243*高298mm 宽830*厚200*高285mm 宽900*厚200*高308mm 室外机宽780*厚245*高*540mm宽795*厚273*高294mm宽795*厚176 *高265mm宽800*厚243*高298mm室外机宽780*厚245*高*650mm宽795*厚204*高273mm宽795*厚187*高265mm宽830*厚200*高285mm室外机宽780*厚245*高*540mm1.5P大1.5P常用家用电器尺寸表型 号壁挂带底座132’37’40’42’46’50’58’65’液晶电视带底座壁挂带底座壁挂带底座壁挂带底座壁挂带底座壁挂带底座壁挂空调2挂式空调室内机1P 室内机2P 2.5P 3P 5P 立式空调小1.5P 壁挂带底座室内机小1P一、立式空调2P：室外机：2.5P：3P：宽948*厚340*高*8305P：二、小1P：室外机：宽800*厚243*高298宽830*厚200*高285宽900*厚200*高3081P：室外机：小1.5P：室外机：1.5P：宽795*厚187*高265 室外机：宽780*厚245*高*540宽900*厚200*高308大1.5P：宽795*厚187*高265 室外机：宽780*厚245*高。
常用家电尺寸
电视尺寸:
50寸:1240*398*893mm
52寸:1300*200*1155mm(不含底座)
42寸:1071×100×659ｍｍ
外机尺寸(宽*深*高)(mm)860*308*730
挂式空调尺寸:
内机尺寸(宽*深*高)(mm)900*200*308
外机尺寸(宽*深*高)(mm)780*245*540
热水器尺寸:
容积(L)40 :外形尺寸(mm)702*380*350
容积(L)50:外形尺寸(mm)715*444*430
29寸:800*444*596.5(mm)
32寸:794*220*495mm
21寸:615*330*453
29寸:830*525*598mm
37寸:1096*278*683
25寸:697×480×521mm
立式空调尺寸:
内机尺寸(宽*深*高)(mm)500*268*1750
容积(L)60 :外形尺寸(mm)765*442*410
容积(L)80 :外形尺寸(mm)900*459*432
容积(L)100 :外形尺寸(mm)1052*479*450
影碟机:整机尺寸360*260*33MM
微波炉:外形尺寸(mm)298*485*411
洗碗机:外形尺寸(mm)深*宽*高520x450x800(带台面)；510x450x765(不带台面)
半自动洗衣机:外型尺寸长×宽×高(mm)740*438*885
滚筒洗衣机:外型尺寸(高×长×厚/单位mm)840×595×570
电器尺寸
家具电器的常用尺寸名称长(mm) 宽(mm) 高(mm)三人沙发1800*980*850双人沙发1500* 850* 810单人沙发850*850*810电视柜1500 *600* 500茶几1200* 750* 500方茶几500* 500* 550电脑桌1000* 600 *780电脑椅510 *510* 500书柜900 *350 *1800双人床2000 *1500* 610单人床1980 *990 *610床头柜500 *400 *460衣柜900* 600 *1800鞋柜500 *350 *900餐桌1350 *750* 740餐椅540 *512* 950小贴士:家电的基本尺寸名称宽(mm) 高(mm) 深(mm)电视29寸751 *582 *50034寸850*600 *670背投975* 1219* 571空调窗式690* 432* 5101.5p挂式780* 285 *1862p柜机500 *1700* 270冰箱600 *1630* 680洗衣机600 *958* 595吸油烟机745* 450* 410吸尘器278 *468 *230冰柜504 *876* 573微波炉550* 440 *315榨汁机325 *185* 405烤面包机390 *190 *150DVD 430* 55* 310洗碗机495 *540* 440消毒柜600 *400* 325名称宽(mm) 高(mm) 深(mm)电视29寸751 582 500 34寸850 600 670 背投975 1219 571空调窗式690 432 5101.5p挂式780 285 1862p柜机500 1700 270 冰箱600 1630 680 洗衣机600 958 595 吸油烟机745 450 410 吸尘器278 468 230 冰柜504 876 573 微波炉550 440 315 榨汁机325 185 405 烤面包机390 190 150 DVD 430 55 310 洗碗机495 540 440 消毒柜600 400 325冰箱：一．双开门1.900L 1750*890*755 （外形尺寸高为183cm）2. 1840*1210*631 mm水族箱：长：80—150cm宽：30---50cm高：40---60cm立式空调：1. 1660*500*330cm2. 1775*500*295cm3. 1818*530*300cm滚筒洗衣机：1. 600*450*850cm2. 860*600*560cm3. 850*595）590（398/450）cm高.，长，厚液晶电视：1、42寸 1240*755*96cm 35kg2、30寸 890*490*110 cm3、26寸 788*504*270cm4、37寸 1088*280*719cm5、32寸 820*607*110cm6、45寸 1084*802*307cm7、40寸 1050*752*115cm8、46寸 1167*798*112cm小贴士:家电的基本尺寸：名称宽(mm) 高(mm) 深(mm) 电视29寸751 *582 *50034寸850 *600 *670背投975* 1219* 571空调窗式690* 432* 5101.5p挂式780* 285 *1862p柜机500 *1700* 270冰箱600 *1630* 680洗衣机600 *958* 595吸油烟机745* 450* 410吸尘器278 *468 *230冰柜504 *876* 573微波炉550* 440 *315榨汁机325 *185* 405烤面包机390 *190 *150DVD 430* 55* 310洗碗机495 *540* 440消毒柜600 *400* 325。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用家电尺寸
（单位：mm）
一、冰箱：
单开门尺寸（深×宽×高）：
620×555×1665、660×531×1503、
625×565×1705、625×565×1775
双开门尺寸（深×宽×高）：
650×635×1710、736×890×1770、
736×890×1770、770×910×1770
二、洗衣机：
直桶式尺寸（长×宽×高）：
520×615×935、520×530×890、740×438×920、500×510×888滚桶式尺寸（高×长×厚）：
840×595×570、850×595×398、850×595×590、850×595×535三、空调
挂式尺寸（宽×深×高）：(795×211×272)(900×200×308)
立式尺寸（宽×深×高）：(530×310×1810)(500×278×1820)门、窗尺寸篇（单位：mm）
01、大门：门高2000~2400，门宽900~950
02、室内门：高1900~2400左右、宽800~900
03、洗手间、厨门：高1900~2400左右、宽700~900
04、室内窗：高1000，左右窗台距地面高度900~1000
05、窗帘盒：高度：120~180；宽度：单层布120；双层布160~180灯具开关等设备安装尺寸篇（单位：mm）
01、照明开关一般高：1300
02、电器插座一般高：300（另外高度，则根据实际生活使用需要调整，如床头柜插座，一般高于床头柜，控制在600左右）
03、空间插座一般高：1800—2200
04、大吊灯最小高度：2400
05、墙灯一般高：1500~1800；床头墙灯高：1200~1400
06、食堂吊灯一般距餐桌700的高度比较合适，这样照射一般最为完备均匀
07、反光灯槽最小直径：等于或大于灯管直径两倍
沙发尺寸篇：（单位mm）
01、单人式：长度：800-950，深度：850-900
坐垫高：350-420；背高：70-90
双人式：长度：1260-1500；深度：800-900
三人式：长度：1750-1960；深度：800-900
四人式：长度：2320-2520；深度：800-900
02、茶几尺寸：茶几高度一般在330~420，但边角茶几有时候稍高一些，为430~500
03、沙发和茶几之间的距离一般控制在300比较合适
04、一般电视机和沙发之间最短距离控制在3000
05、放置台式电视机的柜台高度，一般控制在400到1200之间
06、液晶电视机壁挂高度一般控制在电视机屏幕的中心点和观看电
视时的视线平行，一般在1100，通例控制在1000-1500
厨房尺寸篇（单位：mm）
01、橱柜底柜一般高度在890~920之间；宽度在400~600之间，现在规范是600
02、底柜与吊柜之间一般留600间隙，而抽油烟机与灶的距离一般控制在600~800左右。
03、吊柜一般安装距地面最小距离>1450；吊柜与台面之间的距离>550；
厚度则一般在250~350
在厨房两面相对于的墙边都摆放各种家具和电器的环境下，中间应留1200左右的距离比较合适，要是中间还需要再站一个人，则一般需留1500的距离。
常见厨房电器及配套功能件规格(长*宽*高mm)
a.厨房电器
1.欧式油烟机:900*500*550-(约850)
2.中式油烟机:约750*上350下550*400
3.消毒碗柜:600-650*600*450(高*宽*深)
4.燃气灶(双眼开孔尺寸):约600*330*R50(厚约60-70)
5.冰箱(200升左右上下单开门):600*600*约1650
(150升左右上下单开门):530*500*约1400
(左右双开门):750-900*700-800*约1800
(内置式):600*550以上*2500(厨柜外框尺寸)
6.微波炉:500*350*300
微波炉(嵌入式):600*500以上*400(厨柜外框尺寸)
7.电烤箱(常规):600(900)*600*450
8.洗碗机:600*600*820(最低高度)450*450*820(最低高度)
9.小厨宝:约300*300*350
10.燃气热水器:约350*180*550
b.常用配套功能件规格(宽*深*高mm)
1.双水槽:约长650-1100*宽450*深180-200
单水槽:约长450-650*宽450*深180-200
2.碗盘拉篮:
565(柜体内空尺寸)*450*180(常用)
685(柜体内空尺寸)*450*180
765(柜体内空尺寸)*450*180
865(柜体内空尺寸)*450*180
465(柜体内空尺寸)*450*180(非常规)
调味篮:
160*450*450210*450*450260*450*450300*450*450 360*450*450
4.米箱:
150*450*450(直拉侧出米式容量15KG)
260*390*450(直拉侧出米式容量15KG)
170*450*500(开门前出米式容量15KG)
卫生间尺寸篇（单位：mm）
01、洗手台高度750－800－850，宽度550－600不必超过600，单个洗手盆的距离隔开要看人使用时所占空间的尺度来计算了。
02、抽水马桶：高度680、宽度380~480、进深680~720
03、淋浴房：一般为900X900、（800×800），最小高度2000~2100
04、浴缸的规范尺寸：1600×700（通例）
05、镜子一般安装到1350（中心线），这个高度可以使镜子正对着人的脸
06、淋浴器高：2100。
