生石灰的检测方法
10025025100008
.56%1⨯⨯⨯=m CV CaO 石灰的测定
试样的溶解：
称取石灰试样置于250ml 烧杯中，加入20毫升（1+1）HCl 盖上表面皿，在电炉上加热煮沸5分钟待试样溶解完全，取下冷却至室温，将溶液转移至250毫升容量瓶中稀释至刻度摇匀，此溶液为“待测溶液A ”
氧化钙的测定（EDTA 络合滴定法）
1、方法提要；
本法以三乙醇胺掩蔽干扰元素在pH ≥12时，使试液中钙离子与钙试剂生成紫红色内络盐，以EDTA 滴定至蓝色时为终点。
根据耗用的EDTA 标准溶液的毫升数，求得钙含量。
2、主要试剂
、三乙醇胺（1+3）；
、氢氧化钾溶液（200g/L ）；
、钙指示剂（1+50）；取钙指示剂1克与已在105℃左右烘干的氯化
钠或氯化钾50g 混匀，研细，保存于磨口瓶中；
、L EDTA 标准溶液。
3、分析步骤
移取“待测溶液A ”毫升于250毫升烧杯中，加水50毫升、加三乙醇胺（1+3）5毫升、氢氧化钾溶液（200g/L ）20毫升、钙指示剂约，用半微量滴定管以L EDTA 标准溶液滴定至试液由红色变为稳定的纯蓝色即为终点。
氧化钙的含量按下式计算：
式中：C ——滴定时消耗 EDTA 标准溶液的浓度；
V1——滴定时消耗EDTA 标准溶液的毫升数；
10025025100030.40)(%12⨯⨯⨯-=m V V C MgO m ——试样重量（g ）
氧化镁的测定（EDTA 络合滴定法）
1、方法提要
本法以三乙醇胺掩蔽干扰元素在pH =10时使试液中镁、钙离子与铬黑T 指示剂生成紫红色络合物，用EDTA 标准溶液滴定至溶液呈蓝色为终点，根据滴定钙镁合量时耗用的EDTA 标准溶液量减去滴定钙时耗用的EDTA 标准溶液量，从而求得镁含量。
2、主要试剂；
、三乙醇胺（1+3）；
、铬黑T 指示剂（1：50）：取铬黑T 1g 与已在105℃左右烘干的氯化钠50g 混匀，研细，保存于磨口瓶中。
、L EDTA 标准溶液。
3、分析步骤；
移取“待测溶液A ” 毫升于250毫升烧杯中，加水至50毫升，三乙醇胺（1+3）5毫升，氨水—氯化铵缓冲溶液（pH=10）20毫升，加铬黑T 指示剂约，然后用以L 标准溶液滴定至试液由红色变为稳定的纯蓝色即为终点。
氧化镁的含量按下式计算：
式中：C ——滴定时消耗 EDTA 标准溶液的浓度；
V1——滴定氧化钙时消耗EDTA 标准溶液的毫升数；
V2——滴定氧化钙和氧化镁合量时消耗的EDTA 的毫升数
m ——试样重量（g ）
石灰活性度测定
称取粒度为1—5mm 的试样25．0g 放于称量瓶中，量取稍高于40±1℃的水
V T ml ••=2)活性度（V
m T 499.10510002⨯⨯=l000mL ，倒人 2000mL 的大烧杯中。
开动搅拌仪（转速250-300r/min ），用温度计测量水温。
待水温降到40±1度时，加酚酞指示剂溶液（酚酞指示剂的浓度为10g/L ）l0滴，将试样一次倒入水中消化并开始计算时间。
当消化开始呈红色时，用4N 的盐酸滴定，直至红色消失。
如又出现红色，则继续滴人盐酸，直至混合液中红色再消失。
记录第l0分钟时盐酸消耗的毫升数。
测定结果计算：
式中：V —消耗的盐酸体积，mL 。
T —盐酸的滴定系数。
盐酸滴定系数的确定如下：
称取2．0000g 无水碳酸钠于300mL 的锥形瓶中，加50mL 煮沸的蒸馏水溶解，流水冷却，加3滴0．1％溴甲酚绿，用4N 的盐酸滴定至黄色，在电热板上加热，煮沸3分钟，取下，继续滴定至稳定的亮黄色为终点。
记录消耗的毫升数。
式中：T —盐酸的滴定系数；
m —无水碳酸钠的质量，g ；
V —消耗盐酸的体积，mL ；。
生石灰活性测试方法
DIN 德国工业标准DIN EN 459-2生石灰活性测试方法DIN EN 459-2(原DIN 1060-3)1反应1.1概要对已研磨的未消化的石灰的消化反应的检验，是通过测量石灰与水反应之后一段时间内温度的升高来进行的（消化曲线）。
1.2检测设备检测设备必须包括图1中所显示的6项。
称量和填充装置必须以不锈钢制成（图4）。
检测设备必须具备200J/K至300J/K的水值。
1.3样本制备需要约0.5kg的样本。
为使样本与所测产品相一致，样本应保存不足密封容器中。
即使是增加少量的水分，也会影响到消化曲线的形状。
对于不同的测试，需称重150±0.5g 的样本。
1.4检测步骤在约20℃（T0）的条件下，Dewar-罐里将被注入600±1g的蒸馏水。
应安装温度计和平台搅拌器以测量搅拌器搅动时的温度（300±50RPM）；与20℃的偏差不应超过±0.5K。
石灰样本的温度也必须在20℃左右。
当搅拌器（图2）进行搅拌时，用填充装置将称量的样本一次性放进已注好的水中。
此时间点将作为测试开始的时间。
消化温度的测量分别在以下时间点进行；开始后半分钟，开始后一分钟，开始后10分钟之内的每一分钟；之后，时间间隔变为两分钟。
若石灰的品质较易发生反应，则测量温度的时间间隔应较短，这是因为，反应可能在几分钟以后就进行完毕了。
必须核实，在整个检测过程中Dewar-罐内的成分是充分混合的。
当石灰的品质过稠时，则需在达到约60℃的反应温度后，增加搅拌器的搅拌。
1.5评估测得的温度将按时间顺序在图上（湿式消化曲线，图5）。
为了描述活性石灰的反应速度，时间以t u按分钟计算，80％的活性石灰进行了反应，此时达到了温度T U。
当测到最高温度T’max时，反应达到100％。
（图5）摄氏度)2.0()'8.0(0max T T T u ´+´=。
为了计算最高温度T max ，有必要考虑到水值，从而修正测得的高温T ’max 。
生石灰检测
生石灰检测
一、生石灰有效钙和氧化镁含量测定
1、仪器与试剂：试验筛：0.080mm 方孔筛
量 筒：2000ml
滴定管：50ml
锥形瓶： 500ml
分析天平称量：200g 分度值0.1mg
表面皿
盐酸标准溶液：0.1mol/l
2、试样准备：取500g 生石灰，磨细至细度小于20%（0.080mm 方孔筛筛余量），充分混匀 后，按四分法缩分，取试样50g ，立即装入磨口瓶，密封备用。
取试样0.5g,置于500ml 锥形瓶中，加入200ml 蒸馏水，盖上表面皿，加热
煮沸5min ，冷却后用蒸馏水冲洗表面皿，加入3-5滴酚酞指示剂，用0.1mol/l 盐酸标准溶液滴定至粉红色消失，加入最后一滴盐酸后，5min 内不再重现粉 红色，即为终点。
3、结果，以CaO 表示（CaO+MgO ）质量分数：
10002804.0w ⨯⨯•=G M V
式中：W ——表示（CaO+MgO ）质量分数，%
V ——表示滴定消耗盐酸体积，ml
M ——表示盐酸标准浓度，mol/l
G ——试样质量，g
二、未消化残渣含量测定：
1、试验仪器：带盖圆桶：内径300mm,高500mm
圆 孔 筛：孔径3mm
2、实验步骤：在圆桶内装入5kg 的水，将1kg 生石灰试样放入圆桶内，盖 上盖子，静置消化20min ，搅拌石灰浆2min ，静置10min ，再搅拌2min ， 后用圆孔筛过滤洗涤，直到水流不浑浊，将筛余物放入100-105℃烘 箱中烘1h 冷却至室温后用圆孔筛再次筛分，称量筛余物。
3、计算：
100s %⨯=
W W ）未消化残渣含量（
式中：W ——残渣重量，kg
Ws ——试样重量，kg。
生石灰的检测方法
10025025100008.56%1⨯⨯⨯=m CV CaO 10025025100030.40)(%12⨯⨯⨯-=m V V C MgO 石灰的测定试样的溶解：称取石灰试样置于250ml 烧杯中，加入20毫升（1+1）HCl 盖上表面皿，在电炉上加热煮沸5分钟待试样溶解完全，取下冷却至室温，将溶液转移至250毫升容量瓶中稀释至刻度摇匀，此溶液为“待测溶液A ”氧化钙的测定（EDTA 络合滴定法）1、方法提要；本法以三乙醇胺掩蔽干扰元素在pH ≥12时，使试液中钙离子与钙试剂生成紫红色内络盐，以EDTA 滴定至蓝色时为终点。
根据耗用的EDTA 标准溶液的毫升数，求得钙含量。
2、主要试剂、三乙醇胺（1+3）；、氢氧化钾溶液（200g/L ）；、钙指示剂（1+50）；取钙指示剂1克与已在105℃左右烘干的氯化钠或氯化钾50g 混匀，研细，保存于磨口瓶中；、L EDTA 标准溶液。
3、分析步骤移取“待测溶液A ”毫升于250毫升烧杯中，加水50毫升、加三乙醇胺（1+3）5毫升、氢氧化钾溶液（200g/L ）20毫升、钙指示剂约，用半微量滴定管以L EDTA 标准溶液滴定至试液由红色变为稳定的纯蓝色即为终点。
氧化钙的含量按下式计算：式中：C ——滴定时消耗 EDTA 标准溶液的浓度；V1——滴定时消耗EDTA 标准溶液的毫升数；m ——试样重量（g ）氧化镁的测定（EDTA 络合滴定法）1、方法提要本法以三乙醇胺掩蔽干扰元素在pH =10时使试液中镁、钙离子与铬黑T 指示剂生成紫红色络合物，用EDTA 标准溶液滴定至溶液呈蓝色为终点，根据滴定钙镁合量时耗用的EDTA 标准溶液量减去滴定钙时耗用的EDTA 标准溶液量，从而求得镁含量。
2、主要试剂；、三乙醇胺（1+3）；、铬黑T 指示剂（1：50）：取铬黑T 1g 与已在105℃左右烘干的氯化钠50g 混匀，研细，保存于磨口瓶中。
、L EDTA 标准溶液。
生石灰氧化钙含量检测方法
生石灰氧化钙含量检测方法宝子，今天咱来唠唠生石灰氧化钙含量咋检测。
咱先说一个简单的方法——高温煅烧法。
你就把生石灰放到高温炉子里去烧。
为啥这么干呢？因为氧化钙在高温下比较稳定，但是碳酸钙就会分解啦。
碳酸钙一分解就变成氧化钙和二氧化碳跑掉了。
你先称好生石灰的重量，然后烧完了再称一次。
减少的重量就是二氧化碳的重量。
根据化学方程式，你就能算出碳酸钙的含量，然后用100%减去碳酸钙的含量，就大概能知道氧化钙的含量啦。
不过呢，这个方法得有专门的高温设备，要是没有的话，就有点麻烦喽。
还有一个化学分析法呢。
这就有点像做化学小实验啦。
咱们可以用酸来和生石灰反应。
比如说盐酸。
把一定量的生石灰放到盐酸溶液里。
氧化钙会和盐酸反应生成氯化钙和水。
根据反应的化学方程式，你要是知道了盐酸的量，就能算出氧化钙的量啦。
不过这里面要注意哦，要是生石灰里有杂质，可能会影响结果的准确性。
所以在做这个实验之前，最好把生石灰研磨得细一点，让它能充分反应。
另外呢，还有一种滴定法。
这个方法可能稍微复杂一丢丢。
要用到一种叫EDTA的试剂。
先把生石灰样品处理一下，让氧化钙变成钙离子的形式存在于溶液里。
然后用EDTA去滴定这个溶液。
EDTA就像一个小磁铁，专门和钙离子结合。
当所有的钙离子都被EDTA结合了，就达到了滴定的终点。
通过消耗的EDTA的量，就能算出钙离子的量，也就知道氧化钙的含量啦。
这个方法虽然复杂，但是相对来说比较准确呢。
宝子，这些方法都各有优缺点。
如果只是大概想知道氧化钙含量，高温煅烧法就挺实用的。
要是想要比较准确的结果，化学分析法或者滴定法可能更靠谱。
不过不管用啥方法，都得小心操作，毕竟化学实验可不是闹着玩儿的，安全第一哦。
某制浆厂原料生石灰的检测项目和方法

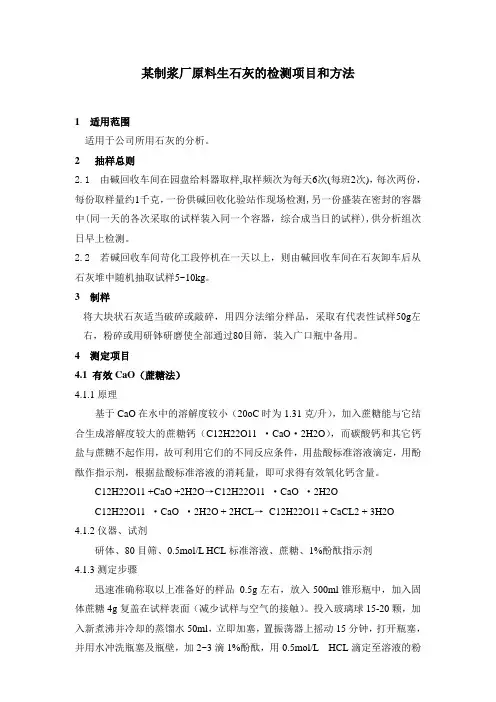

某制浆厂原料生石灰的检测项目和方法1 适用范围适用于公司所用石灰的分析。
2 抽样总则2.1 由碱回收车间在园盘给料器取样,取样频次为每天6次(每班2次)，每次两份，每份取样量约1千克，一份供碱回收化验站作现场检测,另一份盛装在密封的容器中(同一天的各次采取的试样装入同一个容器，综合成当日的试样),供分析组次日早上检测。
2.2 若碱回收车间苛化工段停机在一天以上，则由碱回收车间在石灰卸车后从石灰堆中随机抽取试样5~10kg。
3 制样将大块状石灰适当破碎或敲碎，用四分法缩分样品，采取有代表性试样50g左右，粉碎或用研钵研磨使全部通过80目筛，装入广口瓶中备用。
4 测定项目4.1 有效CaO（蔗糖法）4.1.1原理基于CaO在水中的溶解度较小（20oC时为1.31克/升），加入蔗糖能与它结合生成溶解度较大的蔗糖钙（C12H22O11 ·CaO·2H2O），而碳酸钙和其它钙盐与蔗糖不起作用，故可利用它们的不同反应条件，用盐酸标准溶液滴定，用酚酞作指示剂，根据盐酸标准溶液的消耗量，即可求得有效氧化钙含量。
C12H22O11 +CaO +2H2O→C12H22O11 ·CaO ·2H2OC12H22O11 ·CaO ·2H2O + 2HCL→C12H22O11 + CaCL2 + 3H2O4.1.2仪器、试剂研体、80目筛、0.5mol/L HCL标准溶液、蔗糖、1%酚酞指示剂4.1.3测定步骤迅速准确称取以上准备好的样品0.5g左右，放入500ml锥形瓶中，加入固体蔗糖4g复盖在试样表面（减少试样与空气的接触）。
投入玻璃球15-20颗，加入新煮沸并冷却的蒸馏水50ml，立即加塞，置振荡器上摇动15分钟，打开瓶塞，并用水冲洗瓶塞及瓶壁，加2~3滴1%酚酞，用0.5mol/L HCL滴定至溶液的粉红色显著消失，并在30秒内不再复现，即为终点。
4.1.4 计算有效CaO% = 10002804.05.0⨯⨯GV 式中：0.02804——1/2毫摩尔氧化钙的克数；G —— 样品重量（克）；V —— 盐酸标准溶液的用量（毫升）。
建筑石灰
建筑石灰一、检测依据1、标准名称及代号《建筑生石灰》JC/T479－1992《建筑生石灰粉》JC/T480－1992《建筑消石灰粉》JC/T481－1992《建筑石灰试验方法物理试验方法》JC/T478.1－1992《建筑石灰试验方法化学分析方法》JC/T478.2－19922、技术指标(1)建筑生石灰的技术指标应符合表3-115表3-115注:钙质生石灰氧化镁含量小于等于5%;钙质生石灰氧化镁含量大于5%(2)建筑生石灰粉的技术指标应符合表3-116(3)建筑消石灰粉的技术指标应符合表3-117表3-117注:钙质消石灰粉氧化镁含量小于4%;镁质消石灰粉氧化镁含量等于大于4%到小于24%;白云石消石灰粉氧化镁含量等于大于24%到小于30%三、建筑石灰的检测方法2、化学性能检测试样制备：将数量不少于100 g 的送检试样混匀以四分法缩取25g ，在玛瑙钵内研细全部通过80um 方孔筛用磁铁除铁后，装入磨口瓶内供试验用。
总则：称取试样应准确至0.0002g ；试验用水应是蒸馏水或去离子水,试剂为分析纯和优级纯；分析前,试样应于100～105℃烘箱中干燥2h ；各项计算结果,应保留小数点后二位；分析同一试样时,应进行两次试验；做试样分析时，必须同时做烧失量的测定，容量分析应同时进行空白试验。
(1)氧化钙含量的检测 ①仪器设备、试剂：滴定管：50mL ；移液管：10mL ；氟化钾溶液（20g/L ）：将2g 氟化钾溶于100mL 水中，贮存在塑料瓶中；三乙醇胺（1+2）：将1体积三乙醇胺加入2体积水中，搅匀；氢氧化钾溶液（200g/L ）：将20g 氢氧化钾溶于100mL 水中，搅匀；EDTA 标准溶液（0.015moL/L ）；CMP 混合指示剂。
②操作步骤吸取10mL 溶液A 放入400mL 烧杯中，加入4mL 氟化钾溶液（20g/L ），搅拌并放置2min ，用水稀释至约250mL ，加3mL 三乙醇胺（1+2）及适量的CMP 混合指示剂，在搅拌下加入氢氧化钾溶液（200g/L ）至出现绿色荧光后再过量5～8mL （此时溶液的PH 值在13以上），用EDTA 标准溶液[c （EDTA ）=0.015mol/L]滴定至绿色莹光消失并呈现粉红色为终点。
石灰试验
☞ 安定性：试验结果处理
烘干后，用肉眼检查饼块，无溃散、 暴突、裂缝称为体积安定性合格；若出 现三种现象中之一者，表示体积安定性 不合格。
☞ 游离水：仪器设备
1）FA2004万分之一天平； 2）称量瓶：30mm×60mm； 3）101-3A电热鼓风烘箱。
☞ 游离水：试验原理
当消石灰加热到105℃时，游离水会 逃逸，通过计算在此温度下的质量损 失，得到消石灰游离水百分含量
☞ 松散密度：试验原理
m=ρ*V
☞ 松散密度：试验步骤
➢称量容量筒（M0），精确至0.1g，置于工作 台上，用样品装满容量筒直至溢出； ➢用刮刀刮平，出去多余的样品，刮平过程中 引更避免容量筒震动和样品溢出。 ➢刮平后擦干净容量筒外壁，避免样品溢出， 用天平称量容量筒（M1）精确至0.1g。
☞ 松散密度：试验结果处理
☞有效氧化钙：标准盐酸溶液标定
➢然后加入2滴1g/L甲基红指示剂，记录滴定管中待标 定盐酸标准溶液的体积V1，用待标定的盐酸标准溶液 滴定至碳酸钠溶液出现红色；
☞有效氧化钙：标准盐酸溶液标定
➢将溶液加热至微沸，然后放在冷水中冷却至室温， 再用盐酸标准溶液滴定，如此反复，直至溶液出现浅 红色，煮沸不褪色为止。
☞产游浆离量水和：未仪消器化设残备渣量：仪器设备
1）SRJZ-1型石灰浆渣测定仪； 2）KD-2000电子天平； 3）玻璃量筒：500mL； 4）搪瓷盘； 5）钢板尺：量程为300mm ； 6）101-3A电热鼓风烘箱； 7）圆孔筛：孔径5mm，20mm。
☞产浆量和未消化残渣量：试验步骤
➢将4kg试样破碎全部通过20mm圆孔筛，其中小于5mm 以下粒度的试样量不大于30％，混均，备用，生石灰 粉样混均即可。 ➢在消化器中加入（320±1）mL温度为（20±2）℃的 水，然后加入（200±1）g生石灰（块状石灰则碾碎成 小于5mm的粒子）（M）。
生石灰检验报告
生石灰检验报告1. 背景介绍生石灰，又称石灰石煅烧所得的氧化钙，因其具有良好的石灰性质，被广泛应用于建筑、农业、化工等行业。
本报告旨在对生石灰进行检验，以评估其质量和可靠性。
2. 检验目的本次生石灰检验的主要目的是确认样品是否符合相关标准要求，具体包括以下几个方面：•检测生石灰的化学成分及含量；•测试生石灰的物理性质，如颗粒大小、比重等；•检验生石灰的水分含量；•评估生石灰的质量和可靠性。
3. 检验方法3.1 化学成分分析检测生石灰的化学成分需要使用化学分析方法，常用的方法有以下几种：•萤石滴定法：用萤石作为指示剂，用稀硝酸滴定生石灰样品，根据消耗的萤石溶液体积计算出生石灰中氧化钙的含量；•火花频谱法：将生石灰样品置于电弧中，通过对产生的火花频谱进行分析，确定化学成分；•X光衍射法：通过探测物质所发出的X光进行化学成分分析。
3.2 物理性质测试测定生石灰的物理性质需要使用一系列专业仪器，并进行相应的实验操作。
主要测试项目包括：•颗粒大小分析：使用粒度分析仪测定生石灰样品中颗粒的大小分布情况，得出平均颗粒大小和颗粒分布范围；•比重测定：通过称量生石灰样品在空气中的质量和在水中的质量，计算出其比重；•孔隙率测试：利用孔隙度测定仪测量生石灰样品的孔隙率。
3.3 水分含量检测生石灰的水分含量是衡量其质量和稳定性的一个重要指标，可使用以下方法进行检测：•烘箱法：将生石灰样品置于特定温度下，经过一段时间后再称量样品的质量，计算出水分含量；•气相色谱法：通过气相色谱仪测定生石灰样品中水分的含量。
4. 检验结果与讨论经过以上的检验方法，我们得到了以下生石灰样品的检验结果：•化学成分分析：氧化钙（CaO）含量为XX%，符合标准要求；•物理性质测试：平均颗粒大小为Xμm，颗粒分布范围为X-Xμm，比重为Xg/cm³，孔隙率为X%；•水分含量检测：水分含量为X%。
根据以上检验结果，可以得出结论：本次生石灰样品符合相关标准要求，化学成分、物理性质及水分含量均在合理范围内。
生石灰检测报告
生石灰检测报告1. 背景介绍生石灰，又称石灰石、石灰钙，是一种常见的建筑材料。
它广泛应用于建筑、农业和环境保护等领域，是一种重要的化工原料。
然而，生石灰的质量对其使用效果有重要影响，因此需要进行定期检测。
本报告将介绍生石灰检测的目的、方法和结果，并根据检测结果提出改进意见，以确保生石灰的质量符合标准要求。
2. 检测目的本次生石灰检测的主要目的是评估样品的化学成分和物理性质，以确定其质量是否合格。
具体目标有：•检测生石灰中主要成分含量，如氧化钙和氧化镁的含量。
•测试生石灰的粒度分布和堆积密度。
•检测生石灰的饱和度和比表面积。
3. 检测方法本次生石灰检测采用以下方法：3.1 化学成分检测3.1.1 氧化钙含量测定采用滴定法，按照标准方法进行测定。
首先将生石灰样品与盐酸反应，生成氯化钙和水。
然后用标准盐酸溶液滴定反应产生的氯化钙，记录滴定过程中的体积。
3.1.2 氧化镁含量测定采用比色法，按照标准方法进行测定。
首先将生石灰样品与硝酸反应，生成硝酸镁和水。
然后将反应产物与酞菁指示剂混合，通过比色测定溶液的吸光度，计算氧化镁的含量。
3.2 物理性质检测3.2.1 粒度分布测定采用筛分法，按照标准方法进行测定。
首先将生石灰样品经过一系列筛网，根据筛孔的大小将样品分成不同粒度的颗粒。
然后根据不同粒度的颗粒的质量或比例，绘制粒度分布曲线。
3.2.2 堆积密度测定采用体积法，按照标准方法进行测定。
首先取得一定质量的生石灰样品，将其装入一个容器中，并记录容器的体积。
然后根据质量与体积的比值，计算出堆积密度。
3.2.3 饱和度和比表面积测定采用比较法和比例法，按照标准方法进行测定。
首先将生石灰样品置于湿度控制器中，调节相对湿度，使样品充分吸湿。
然后通过比较重量的变化，计算出饱和度。
同时，使用比例法测定生石灰的比表面积。
具体的计算公式可以参考标准方法。
4. 检测结果根据以上的检测方法，得到了以下的检测结果：•氧化钙含量：98.5%•氧化镁含量：0.8%•粒度分布：见附图1•堆积密度：1.5 g/cm³•饱和度：88%•比表面积：320 m²/kg5. 结果分析根据我们的检测结果，生石灰样品的氧化钙和氧化镁含量符合标准要求，表明样品的化学成分合格。
检验氧化钙的方法
检验氧化钙的方法氧化钙，化学式为CaO，是一种常见的无机化合物，也被称为生石灰或熟石灰。
它主要用于建筑、冶金和化学工业中的许多应用中。
为了保证使用的氧化钙质量和纯度，需要进行检验。
下面将介绍几种常用的氧化钙检验方法。
1. in vitro法这是最常用的氧化钙检验方法之一，用于分析样品中是否存在氧化钙。
首先，取一小部分样品，将其加入一定量的水中，并充分搅拌。
然后使用丁酮或丙酮洗涤样品，以去除可能存在的杂质。
接下来，将洗涤后的样品过滤，得到滤液。
取一小部分滤液放入蒸发皿中，在通风处将其蒸干，并在蒸发皿上进行称重。
将蒸发皿置于坩埚中煅烧，直到无水合物形成。
最后，将坩埚置于干燥器中，重量至恒定。
根据增加的质量，可以计算出氧化钙含量。
2.比重法比重法是一种常用的定量检验氧化钙含量的方法。
首先，在恒定重的丸瓶中装满饱和盐水，并量取一定的样品。
然后加入足够的饱和盐水，使溶液不超过丸瓶的容积。
将丸瓶封闭并进行充分振荡，使溶液充分混合。
接下来，将该溶液倒入比重计中，记录下刻度值。
对于样品中含有氧化钙的情况，密度值会偏高，因此可以通过测量得到样品中氧化钙的含量。
3.碱度法这种方法是通过测量样品溶液的酸碱度来检测氧化钙的含量。
首先制备一定浓度的氢氧化钠或硫酸溶液，并将其滴加到样品溶液中。
当溶液中氧化钙和氢氧化钠发生反应时，溶液的酸碱度会发生变化。
通过使用pH计或指示剂，可以测量所需的溶液量。
根据所需的氢氧化钠溶液量，可以计算出样品中氧化钙的含量。
4.稀释法稀释法用于测定氧化钙样品中的杂质含量，特别是未反应的氧化钙。
首先，将一定量的样品溶解在硫酸中，并进行适当的稀释。
然后使用滴定法，以标准化的硝酸或醋酸滴定溶液滴定反应溶液，直到溶液的酸碱度发生变化。
通过记录滴定溶液的用量，可以计算出未反应的氧化钙含量。
总结：以上介绍的是几种常用的氧化钙检验方法。
不同的方法适用于不同的应用场景和检测要求。
在实际操作中，应根据具体情况选择合适的方法，并严格按照操作规程进行操作，以确保准确度和可重复性。
