2020年上海市崇明区中考二模物理试题(解析版)
崇明区2019学年第二学期教学质量调研测试卷九年级理化物理部分一、选择题1.实施“空中课堂”教学，它传输信息用到的是（）A. 超声波B. 次声波C. 红外线D. 无线电波【答案】D【解析】【详解】“空中课堂”是通过互联网的方式实现远距离教学，信息的传递是通过无线电波实现的，故选D。
2.平面镜可以（）A. 改变光的传播方向B. 成实像C. 成放大像D. 成倒立像【答案】A【解析】【详解】平面镜所成的像为正立、等大的虚像，其原理为光的反射，改变了光的传播方向，故选A。
3.使用MP3时，调节音量按钮是为了改变声音的( )A. 响度B. 音调C. 音色D. 频率【答案】A【解析】【详解】调节音量按钮会改变声音的强弱，目的是为了改变声音的响度；4.水轮机中的“水流”相当于电路中的（）A. 电源B. 电压C. 电流D. 导线【答案】C【解析】【详解】为便于理解电流，常将电流与水轮机中的“水流”作比较，其相似之处很多，故选C。
5.在图中，静止小磁针N极指向正确的是（）A. aB. bC. cD. d【答案】B【解析】【详解】由图可知，通电螺线管正面电流方向向下，则由右手螺旋定则可知，通电螺线管右端为N级，左端为S极，根据磁极之间的相互作用可知，静止时b小磁针N极指向正确，故选B。
6.在一条直线上的甲、乙两辆小车，同时同地同向开始做匀速直线运动，甲的速度小于乙的速度，运动5秒甲、乙间的距离大于3米。
它们的s t 图像为图所示a、b、c三条图线中的两条。
则（）A. 图线c可能是甲B. 图线b可能是乙C. 图线b一定是甲D. 图线a一定是乙【答案】D【解析】【详解】由图像可知，经过5s后a的路程为s a=5m，b的路程为s b=2.5m，c的路程约为s c=1.2m，由速公式可知，v a>v b>v c；由题意可知，甲的速度小于乙的速度，运动5s后a和c的距离大于3m，则乙一定是a图像，甲一定是c图像。
故选D。
7.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中A. 电流表A示数变大B. 电压表V2示数变小C. 电压表V1示数与电压表V2示数的差值变大D. 电压表V1示数与电流表A示数的比值变大【答案】D【解析】【分析】电阻R1与滑动变阻器R2串联，电压表V1测量电阻R1和R2两端的电压，电压表V2测量的是滑动变阻器R2两端的电压，电流表测量电路电流；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，根据串联电路的分压规律和欧姆定律判定各表示数变化情况．【详解】由电路图可知,R1与R2串联,电压表V1测电源的电压,电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以,滑片移动时,电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻大，由I＝UR 可知，电路中的电流变小，即电流表A的示数变小，故A错误；由U＝IR可知,R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以,R2两端的电压变大,即电压表V2的示数变大，故B错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压,且R1两端的电压变小，所以,电压表V1示数与电压表V2示数的差值变小，故C错误；由电压表V1的示数不变、电流表A的示数变小可知,电压表V1示数与电流表A示数的比值变大，故D正确．8.如图所示，甲、乙两个均匀实心正方体放在水平地面上时对水平地面的压强相等，若分别在两物体上沿竖直方向截去厚度相同的部分，让剩余部分沿顺时针翻转90度，并把截去部分分别叠放在自己已翻转后剩余部分的上方，此时压强p甲、p乙比较，正确的是（）A. 可能是p甲=p乙B. 一定是p甲=p乙C. 可能是p甲>p乙D. 一定是p甲>p乙【答案】D【解析】【详解】甲、乙被截取相同厚度并叠加后，对水平表面的压力不变，受力面积减小，所以压强都变大，由图可知甲的边长小于乙的边长，则当截取相同厚度时，甲被截取面积所占比例更大，剩余部分面积所占比例更小，则由FpS可得，甲对地面压强更大，故选D。
二、填空题9.普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
【答案】(1). 220(2). 低(3). 并联【解析】【详解】[1][2]普通公路上的照明的路灯与家庭电压相等，为220V，一般规定低于1000V的电压为低压电。
[3]路灯之间为并联，因为当一个路灯损坏后，其他路灯依然可以正常工作。
10.轿车己经广泛进入家庭，其发动机的做功冲程是将__________能转化为机械能；使用水作为发动机的冷却液，是利用水的__________（选填“密度"、“比热容"或“流动性"）大的属性；若以汽车为参照物，座位上的乘客是__________（选填“运动"或“静止"）的。
【答案】(1). 内能(2). 比热容(3). 静止【解析】【详解】[1]做功冲程是将汽油的内能转化为机械能。
[2]由于水的比热容的较大，升高相同温度会吸收更多热量，常用作冷却液。
[3]座位上的乘客与汽车的位置没有发生改变，则以汽车为参照物，座位上的乘客是静止的。
11.小明用力将弓拉开，放手后弓能将箭射出，说明被拉开的弓具有_______（选填“动"或“势"）能，箭离开弓后由于_____继续向前飞行，由于受到重力作用最终落向地面，说明力能使物体的______发生改变。
【答案】 (1). 势 (2). 惯性 (3). 运动状态【解析】【详解】[1]放手后弓将箭射出，是将弓储存的弹性势能转化为箭的动能。
[2]由于箭具有惯性，则箭离开弓后会继续向前飞行。
[3]重力的方向竖直向下，箭最终落回地面，运动方向及速度大小发生改变，说明力能改变物体的运动状态。
12.将一杯质量为0.2kg 、温度为20℃的水放入冰箱的冷藏室内，一段时间后水温降低了5℃，则水放出的热量为__________焦，水的内能将_______（选填“减少”或“增加”），这是通过__________的方法改变了它的内能。
[c 水=4.2×103J/（kg∙℃）] 【答案】 (1). 4200 (2). 减少 (3). 热传递【解析】【详解】[1][2] [3]水降温放出热量为334210/kg 0.2kg 5=421J 0J Q cm t ⨯⨯⨯=∆=⨯g ．（℃）℃．水放热后温度降低，通过热传递的方式使内能减小。
13.某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为5库，通过它的电流为_______安，它消耗的电能为__________焦；若该导体两端的电压为12伏，该导体的电阻为________欧。
【答案】 (1). 0.5 (2). 30 (3). 12【解析】【详解】[1]由Q =It 可求电流为5C =0.5A 10sQ I t == [2]由W =UIt 可求消耗的电能为 W =UIt =6V ×0.5A ×10s=30J[3]当电压为6V 时对应电流为0.5A ，则由欧姆定律可求电阻为6V ==120.5AU R I =Ω 由于导体电阻为导体的一种特性，与长度、材料、横截面积有关，与电压大小无关，则当电压为12V 时，电阻依然为12Ω。
14.在图所示的电路中，电源电压保持不变，由于电阻R1或R2出现了故障：(1)在电键S闭合前后，如果发现只有一只电表的示数发生变化，故障是________；如果发现只有一只电表示数变化的是电流表，那么故障是__________；(2)在电键S闭合前后，发现两只电表的示数均未变化，故障是__________；如果发现两只电表示数均有变化，但电路确有故障，则故障一定是__________。
【答案】(1). 电阻R1短路或电阻R1断路(2). 电阻R1短路(3). 电阻R2断路(4). 电阻R2短路【解析】【详解】(1)[1][2]闭合开关后电路为R1与R2串联电路，若发生变化的电表为电流表，电压表不发生变化，则电压表所测用电器短路，即R1短路；若发生变化的电表为电压表，电流表无示数，则电路可能为断路，由于电压表有示数，则断路电阻为R1。
(2)[3]电键S闭合前后，发现两只电表的示数均未变化，电流表无示数说明电路可能为断路，电压表也无示数，则说明断路电阻为R2。
[4]两表均有示数，电路中依然有故障，则电流表有示数则未发生断路，电压表有示数，则说明电压表所测电阻未短路，故可得故障一定为R2短路。
15.(1)太阳系是一个完美无比的整体，它的核心就是太阳。
我们的家园是地球，离地球最近的一颗恒星是__________。
太阳是一个极其巨大的、炽热的气体球，在那里不断释放氢核聚变产生的核能，它向太空稳定地辐射出光和热，其中有__________（选填“极大多数”、“部分”、“少数”或“极少数”）到达地球，成为地球上最基本、最重要的能量来源；(2)天文观测表明，几乎所有远处的恒星（或星系）都在以各自的速度背离我们而作匀速直线运动，离我们越远的星体，背离我们匀速直线运动的速度（称为退行速度）越大；也就是说，宇宙在膨胀，不同星体的退行速度v和它们离我们的距离r成正比，即v=Hr，式中H 为一常量，称为哈勃常数，己由天文观察测定。
请你从“运动和力”的关系分析星体作匀速直线运动的原因是__________；由上述天文观测结果，可估算宇宙年龄（即星体运动的时间）其计算式为T=__________。
【答案】(1). 太阳(2). 极少数(3). 运动的星体不受阻力和外力作用，由牛顿第一定律可知其将一直做匀速直线运动(4). 1 H【解析】【详解】(1)[1][2]由观测可知，离地球最近的恒星是太阳，太阳辐射处大量的光和热，其中只有极少数到达地球。
(2)[3]由于星体在太空中不受阻力和外力的作用，则由牛顿第一定律可知，将一直做匀速直线运动。
[4]由速度公式可求宇宙年龄（即星体运动的时间）为1rTv H==三、作图题16.重为8牛的物体静止在水平地面上，用力的图示法在图中画出它受到的重力G。
（）【答案】【解析】【详解】重力的方向竖直向下，选定合适的图示比例，作图如下17.在图中根据给出的反射光线OB，画出入射光线AO，并标出入射角及其度数。
（）【答案】【解析】【详解】过入射点做垂直于镜面的法线，可计算反射角为90°-30°=60°由反射定律可知，入射光线与反射光线关于法线对称，反射角等于入射角，则作图如下18.在图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上。
2020年上海市崇明县中考二模物理试卷(含答案有解析)
2020年上海市崇明县中考二模物理试卷一、单选题1．从欧姆定律可导出R=UI，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变2．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，0R为保护电阻，握力大小可通过电压表示数来显示。
手握紧MN时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是A．B．C．D．3．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明A．甲做功比乙做功快B．甲做的有用功比乙做的有用功多C．甲做的额外功比乙做的额外功少D．甲做的有用功，与总功的比值比乙大4．下列工具、物品或设施中，使用时利用了大气压强的是（）A．天平B．塑料吸盘C．船闸D．密度计5．如图为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是A．镜中的像变大B．通过平面镜观察到的视野变大C．像与你的连线与镜面不垂直D．镜中的像将远离你6．用弹簧测力计悬挂一个10N重的物体，由静止开始竖直向上运动，测力计在不同时间的示数如下图所示，则物体在此过程中速度随时间变化的图像应为图中的（）A．B．C．D．7．某同学做电学实验时,电路如图所示．已知他所用电流表的量程为0~0.6 A,电压表的量程为0~3 V,电源电压为6 V保持不变,滑动变阻器的最大阻值为50 Ω,定值电阻R0为10 Ω,开关S闭合后,在实验操作无误的情况下,下列说法正确的是A．电流表的最大示数为0.6 AB．滑动变阻器消耗的最小功率为0 WC．电压表的最小示数为1 VD．电阻R0消耗的最大功率为1.8 W8．实验室提供如下的器材：电流表、电压表，滑动变阻器、定值电阻R、开关、电源各一个，导线若干．小强想通过以上的器材进行下列实验，你认为不可行的是A．验证欧姆定律B．验证焦耳定律C．测定电阻R的阻值D．测定电阻R消耗的电功率二、填空题9．唐诗中有“黄河远上白云间”、“不尽长江滚滚来”的诗句，从物理学的角度来看，前一句生动形象地表明黄河水存储着大量的_____能，后一句表明长江水具有大量的_____能．10．小明在表演二胡时，用弓拉动琴弦，使琴弦________发声；二胡的声音是通过________传播到我们耳中的．11．如图所示，OB为一轻质杠杆，O为支点，OA=0.3m，OB=0.4m，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需加_____N的拉力，这是一个_____（选填“省力”或“费力”）杠杆．12．甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电路的总功率为_____W．13．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是_____J，产生的热量是_____J．14．足球场上，守门员将球扑出禁区，说明力可以_______；小莉在橡皮泥上印上漂亮的指印，说明力可以___________。
2024年上海市崇明区中考物理二模试卷及答案
2024年上海市崇明区中考物理二模试卷一、选择题（共12分）1．（2分）下列属于三原色光之一的是（ ）A．橙光B．黄光C．绿光D．紫光2．（2分）区分不同老师的声音，主要根据声音的（ ）A．响度B．音色C．音调D．音量3．（2分）四冲程汽油机工作时，内能转换为机械能的冲程是（ ）A．吸气冲程B．做功冲程C．压缩冲程D．排气冲程4．（2分）如图中，用大小相同的力作用在核桃夹上，更容易夹碎核桃的是（ ）A．B．C．D．5．（2分）同一小车先后两次沿同一水平面做匀速直线运动，小车先后两次的s﹣t图像，如图所示，则小车第一次运动时（ ）A．速度大B．惯性大C．合力小D．摩擦力小6．（2分）在如图所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）A．电压表V1的示数不变B．电流表A的示数变大C．电压表V1示数与电流表A示数的比值不变D．电压表V示数与电流表A示数的乘积变大二、填空题（共23分）7．（3分）学校教室照明电路的电压是 伏；电路中电灯与投影仪之间是 （选填“串”或“并”）联的；电路中消耗的电能是用 来测量的。
8．（3分）在2024年春节联欢晚会上，歌曲《上春山》的歌词“山上儿童放纸鸢，山下游人纷纷追画船”描绘出大家喜迎春日的生动画面，优美的歌声由演唱者声带 产生，以地面为参照物，游人是 （选填“静止”或“运动”）的。
纸鸢在阳光照射下表面温度升高，表明 可以改变物体的内能。
9．（3分）诗句“西塞山前白鹭飞，桃花流水厥鱼肥”描述了白鹭在如镜的水面上飞行的情形。
水中的“白鹭”是由光的 形成的像；若水深4米，当白鹭距离水面6米时，它的像到水面的距离为 米；拍完特写照片后，需要拍摄全景照片，游客应该把相机 （选填“靠近”或“远离”）被拍摄对象。
10．（3分）科学家托里拆利是物理学历史上最先用实验测定了 的值。
运动员挥拍用力击打乒乓球主要是为了改变球的 。
我国第一艘两栖攻击舰——“海南舰”满载时从长江驶入东海，舰身会 （选填“上浮一些”、“位置不变”或“下沉一些”）。

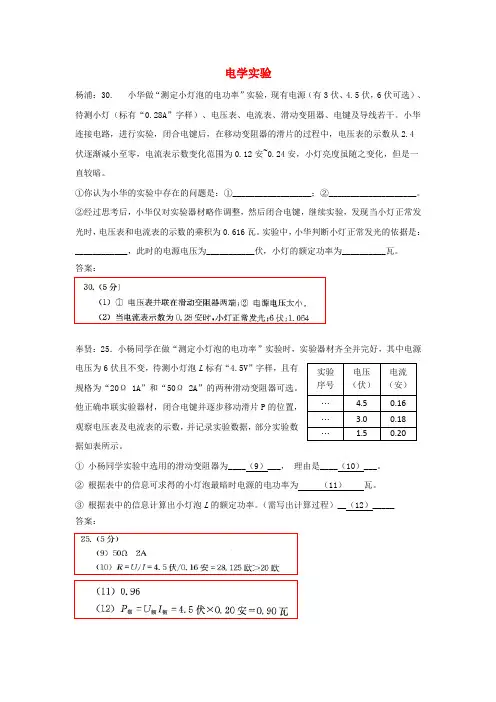

上海市2020年中考物理二模试卷精选汇编 电学实验(含答案)
电学实验杨浦：30. 小华做“测定小灯泡的电功率”实验，现有电源（有3伏、4.5伏，6伏可选）、待测小灯（标有“0.28A ”字样）、电压表、电流表、滑动变阻器、电键及导线若干。
小华连接电路，进行实验，闭合电键后，在移动变阻器的滑片的过程中，电压表的示数从2.4伏逐渐减小至零，电流表示数变化范围为0.12安~0.24安，小灯亮度虽随之变化，但是一直较暗。
①你认为小华的实验中存在的问题是：①__________________；②____________________。
②经过思考后，小华仅对实验器材略作调整，然后闭合电键，继续实验，发现当小灯正常发光时，电压表和电流表的示数的乘积为0.616瓦。
实验中，小华判断小灯正常发光的依据是：____________，此时的电源电压为___________伏，小灯的额定功率为__________瓦。
答案：奉贤：25．小杨同学在做“测定小灯泡的电功率”实验时，实验器材齐全并完好，其中电源电压为6伏且不变，待测小灯泡L 标有“4.5V ”字样，且有规格为“20Ω 1A ”和“50Ω 2A ”的两种滑动变阻器可选。
他正确串联实验器材，闭合电键并逐步移动滑片P 的位置，观察电压表及电流表的示数，并记录实验数据，部分实验数据如表所示。
① 小杨同学实验中选用的滑动变阻器为____（9）___， 理由是____（10）___。
② 根据表中的信息可求得的小灯泡最暗时电源的电功率为 （11） 瓦。
③ 根据表中的信息计算出小灯泡L 的额定功率。
（需写出计算过程）__（12）_____ 答案：实验序号 电压 （伏） 电流 （安） … 4.5 0.16 … 3.0 0.18 …1.50.20宝山、嘉定：26．小姜同学在做“用电流表、电压表测电阻”实验，现有电压不变的电源，待测电阻R x ，电流表、电压表（0～15V 档损坏），滑动变阻器（标有“20Ω 2A ”字样），电键及导线若干。
∥3套精选试卷∥上海市崇明县2020-2021中考物理毕业升学考试二模试题
中考物理模拟试卷一、选择题1．如图所示为我国自主研发的大疆无人机携带货物悬停在高空的情景，则下列说法正确的是A．无人机受到的重力和无人机受到的升力是一对平衡力B．无人机对货物的拉力和货物受到的重力是一对平衡力C．货物受到的重力和货物对无人机的拉力是一对相互作用力D．无人机受到的升力和货物对无人机的拉力是一对相互作用力【答案】B【解析】A．无人机携带货物悬停在高空，无人机受自身的重力、升力以及货物对无人机的拉力，所以无人机受到的重力和无人机受到升力的大小不等，不是一对平衡力，故A错误；B．无人机对货物的拉力和货物受到的重力，二力的大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故B正确；C．货物受到的重力和货物对无人机的拉力方向相同，不是一对相互作用力，故C错误；D．无人机受到的升力和货物对无人机的拉力是作用在同一个物体上的两个力，不是一对相互作用力，故D错误．2．四位同学在学习了物理知识后，对一些问题进行了估计，下列说法合理的是A．人体的正常体温约37℃，所以让人感觉到热的环境温度一定高于37℃B．电冰箱的耗电量约为0.24kW•h/天，所以电冰箱的额定功率约10WC．马拉松赛道全长约42km，所以优秀选手在1h内就能完成比赛D．空气的密度约1.3kg/m3，所以一间普通教室内空气的质量约200kg【答案】D【解析】A、人体正常体温在37℃左右，感觉舒适的温度在25℃左右，感觉到热的环境温度在30℃以上，故A错误；B、电冰箱的工作是不连续的，所以耗电量约为0.24kW•h/天，额定功率不能确定，故B错误；C、优秀选手马拉松的比赛成绩在2h5min左右，故C错误；D、空气的密度在1.3kg/m3左右．教室的长、宽、高分别在8m、6m、3m左右，教室中空气的质量在m=ρV=1.3kg/m3×8m×6m×3m=187.2kg，接近200kg，故D正确．θ=、斜向上的3．如图所示，重为50N的木块放在水平地面上，现用大小为15N、方向与水平地面成37拉力F拉动木块，使木块沿水平地面匀速滑行．拉力F沿水平方向和竖直方向分解为1F和2F．取=．则下列说法错误的是sin370.60=，cos370.80A．木块受到的合力为零B．木块受到的摩擦力为15NC．木块受到的支持力为41ND．木块受到的支持力与木块对地面的压力是相互作用力【答案】B【解析】A．以物体为研究对象，受重力、支持力、摩擦力和拉力，由于物体匀速运动，所以合力为零，故A正确；B．物体受力如图，根据正交分解得摩擦力：f=F1=F×cos37°=15N×0.8=12N；故B错误C．木块受到的支持力：N=G-F2=G-F×sin37°=50N-15N×0.6=41N；故C正确；D．木块受到的支持力与木块对地面的压力大小相等，方向相反，在一条直线上，作用在两个物体上，是相互作用力，故D正确．4．如图所示，粗糙的弧形轨道竖直固定于水平面，一小球由A点以速度ν沿轨道滚下，经另一侧等高点B后到达最高点C．下列关于小球滚动过程的分析正确的是（）A．整个过程只有重力在对小球做功B．小球在A、B两点具有的动能相同C．小球在A、B、C三点的速度大小关系是νA＞νB＞νCD．小球在A点具有的机械能等于它在C点具有的重力势能【答案】C【解析】A、小球受到竖直向下的重力的作用，下落中，移动了距离，小球的重力是做功的，因为是粗糙的弧形轨道，所以受摩擦力，还要克服摩擦力做功，故A错误；B、在粗糙的弧形轨道上受摩擦力，要克服摩擦力做功，所以小球下落过程中，机械能减小，在A、B两点高度相同，重力势能相同，故在A、B两点具有的动能不同，故B错误；C、小球运动过程中，要克服摩擦力做功，机械能会减小，而小球质量不变，故小球在A、B两个相同高度时，B 点动能小，C 点高度更大，动能更小，所以三点的速度大小关系是A B C ＞＞ννν，故C 正确； D 、要克服摩擦力做功，机械能减小，故在A 点具有的机械能大于它在C 点具有的重力势能，故D 错误． 故选C ．【点睛】理解类似的问题时，若不考虑摩擦力，机械能处处相等，若考虑摩擦力，因为运动过程要克服摩擦力做功，所以机械能会逐渐减小，清楚此原理是解题的关键．5．已知一台直流电动机两端的电压为6V ，通过电动机的电流为2A ，线圈的电阻为0.5Ω．则在1min 内电动机消耗的电能及产生的热量分别为A ．720J 、720JB ．720J 、120JC ．720J 、600JD ．600J 、120J 【答案】B【解析】电动机正常工作时其电路是非纯电阻电路，根据焦耳定律，电动机产生的热量：()22Q 20.560120?I Rt A s J ==⨯Ω⨯= 电动机消耗的电能为W=UIt=6V×2A×60s=720J ，故B 正确，选项ACD 错误．答案为B ．点睛：在电动机工作时，电能转化为机械能和内能，内能的大小由焦耳定律2Q I Rt =计算，机械能由能量守恒求解．6．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）A ．让燃料与空气混合充分，使燃料燃烧得比较完全B ．在设计与制造热机时要不断改进与创新，以减少能量的损失C ．尽量减少热机内部各部件间的摩擦D ．尽量增加热机的工作时间【答案】D【解析】ABC.热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比．所以减少热量的损失可以提高热机的效率．所以使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率．故ABC 正确，不符合题意；增加热机的工作时间，并不能减少热量的损失，所以不能提高热机的效率，故D 错误，符合题意． 7．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将A ．上浮一些B ．下沉一些C ．静止不动D ．无法确定【答案】B【解析】试题分析：因为木块漂浮，所以浮力与重力相等，同时也说明木块的密度小于水的密度．那么，截去部分所排开水的重力，也就是这部分受的浮力大于这部分木块自身的重力，因此，对整个木块来讲，同时去掉这部分的重力与浮力后，其新的重力大于浮力，所以剩下部分会下沉一些．故选B．8．2019年3月31日23时51分，我国在西昌卫星发射中心用“长征三号乙运载火箭”，将“天链二号01星”送入太空，卫星成功进入地球同步轨道．图是点火后火箭加速升空过程中的一个画面．下列说法中正确的是A．火箭升空过程中，动能减小，机械能不变B．火箭升空过程中，动能增大，势能减小C．升空过程中“长征三号乙运载火箭”相对于“天链二号01星”是运动的D．“天链二号01星”进入轨道后，通过电磁波实现与地面的联系【答案】D【解析】A．B．在火箭加速上升时，质量不变，速度增大，动能增大；高度增大，重力势能增大；火箭上升时没有发生弹性形变，不考虑弹性势能的变化，动能增大，重力势能增大，机械能增大．故AB错误；C．升空过程中“长征三号乙运载火箭”相对于“天链二号01星”的位置没有发生变化，所以升空过程中“长征三号乙运载火箭”相对于“天链二号01星”是静止的，故C错误；D．由于真空不能传声，而电磁波能传递信息且能在真空中传播，所以“天链二号01星”进入轨道后，通过电磁波实现与地面的联系．故D正确．9．如图所示是力学的四个实验情景，下列关于每个实验的结果预测正确的是A．甲图中：木块与小车一起向右匀速运动，小车受阻力停止时，木块一定停止B．乙图中：杠杆不能在水平位置保持平衡，杠杆的左端上升，杠杆的右端下降C．丙图中：当向玻璃管中吹风时，U形管A管中的水面上升，B管中水面下降D．丁图中：将容器侧壁的塞子同时拔出，水从a孔喷射最远，从c孔喷射最近【答案】C【解析】A．木块与小车一起向右匀速运动，小车受阻力停止时，木块由于惯性继续向前运动一段距离，故A错误；B．杠杆不能在水平位置保持平衡，左端力和力臂的乘积大于右端力和力臂的乘积，杠杆的左端下降，杠杆的右端上升，故B错误；C．当向玻璃管中吹风时，A管上方空气流速大于B管上方空气流速，A管上方压强小于B管上方压强，因此U形管A管中的水面上升，B管中水面下降，故C正确；D．a处深度最小，液体压强最小，c处深度最大，液体压强最大，将容器侧壁的塞子同时拔出，水从a孔喷射最近，从c孔喷射最远，故D错误。

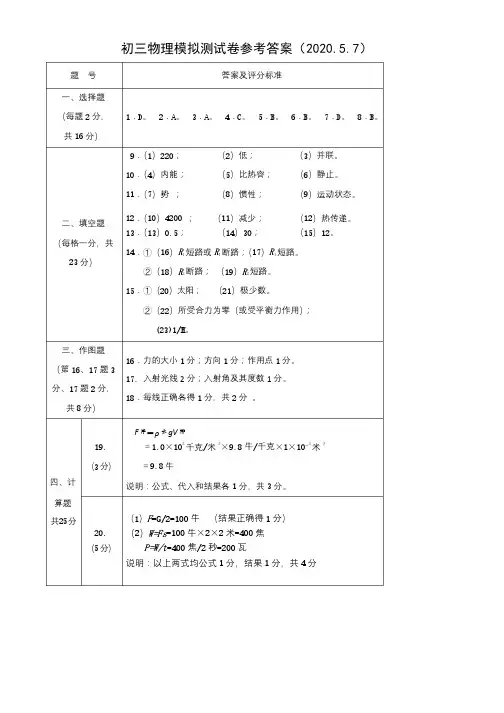

2020上海市崇明区初三二模物理试卷（含答案）
初三物理模拟测试卷参考答案（初三物理模拟测试卷参考答案（2020.5.72020.5.72020.5.7））题号答案及评分标准一、选择题（每题2分，共16分）1．D 。
2．A 。
3．A 。
4．C 。
5．B 。
6．B 。
7．D 。
8．B 。
二、填空题（每格一分，共23分）9．（1）220；（2）低；（3）并联。
10．（4）内能；（5）比热容；（6）静止。
11．（7）势；（8）惯性；（9）运动状态。
12．（10）4200 ；（11）减少；（12）热传递。
13．（13）0.5；（14）30；（15）12。
14．①（16）R 1短路或R 1断路；（17）R 1短路。
②（18）R 2断路；（19）R 2短路。
15．①（20）太阳；（21）极少数。
②（22）所受合力为零（或受平衡力作用）；(23)1/H 。
三、作图题（第16、17题3分、17题2分，共8分）16．力的大小1分；方向1分；作用点1分。
17. 入射光线2分；入射角及其度数1分。
18．每线正确各得1分，共2分。
四、计算题共25分19.（3分）F 浮＝ρ水gV 排＝1.0×1.0×10103千克/米3×9.8牛/千克×1×10 3米3 ＝9.8牛说明：公式、代入和结果各1分，共3分。
20.（5分）（1）F =G/2=100牛（结果正确得1分）（2）W=Fs =100牛×2×2米=400焦P=W/t =400焦/2秒=200瓦说明：以上两式均公式1分，结果1分，共4分21. （8分）（1）ρ=m/V=3千克/5×10-3米3=0.6×103千克/米3说明：公式、代入、结果正确各得1分，共3分（2）p水=ρ水g h a=1×103千克/米3×9.8牛/千克×0.5米=4900帕说明：公式、代入、结果正确各得1分，共3分（3）-2229.4=1470210GF NP paS S m∆∆===⨯排说明：公式（表达式）、结论各1分，共2分，其它方法解答只要合理也可得分。
2020年上海市崇明区中考物理二模试卷
2020年上海市崇明区中考物理二模试卷一、选择题（共16分）1．(★)实施“空中课堂”教学，它传输信息用到的是（）A．超声波B．次声波C．红外线D．无线电波2．(★★)平面镜可以（）A．改变光的传播方向B．成实像C．成放大像D．成倒立像3．(★)看电视时，调节音量是为了改变声音的（）A．响度B．音调C．音色D．频率4．(★)水轮机中的“水流”相当于电路中的（）A．电源B．电压C．电流D．导线5．(★)在图中，静止小磁针N极指向正确的是（）A．a B．b C．c D．d6．(★★)在一条直线上的甲、乙两辆小车，同时同地同向开始做匀速直线运动，甲的速度小于乙的速度，运动5秒甲、乙间的距离大于3米。
它们的s-t图象为图所示a、b、c三条图线中的两条。
则（）A．图线c可能是甲B．图线a一定是乙C．图线b一定是甲D．图线b可能是乙7．(★★★)如图所示电路中，电源电压保持不变。
闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A的示数不变B．电压表V2的示数变小C．电压表V1与V2示数的差值变大D．电压表V1与电流表A示数的比值变大8．(★★★★)如图所示，甲、乙两个均匀实心正方体放在水平地面上时对水平地面的压强相等，若分别在两物体上沿竖直方向截去厚度相同的部分，让剩余部分沿顺时针翻转90度，并把截去部分分别叠放在自己已翻转后剩余部分的上方，此时压强p 甲、p 乙比较，正确的是（）A．可能是p甲=p乙B．一定是p甲=p乙C．可能是p甲＞p乙D．一定是p甲＞p乙二、填空题（共23分）9．(★)普通公路上照明的路灯其电压为 220 伏，这个电压是属于低（选填“高“或“低“）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是并联（选填“串联“或“并联”）连接的。
10．(★★)轿车己经广泛进入家庭，其发动机的做功冲程是将内能转化为机械能；使用水作为发动机的冷却液，是利用水的比热容（选填“密度”、“比热容”或“流动性”）大的属性；若以汽车为参照物，座位上的乘客是静止（选填“运动”“静止”）的。
2020年崇明区中考物理二模
崇明区2019学年度第二学期期中学生学习能力诊断测试初三理化 试卷考生注意：1．试卷中的第1~26题为物理部分，第27~51题为化学部分。
2．试卷满分150分。
考试时间100分钟。
3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。
物 理 部 分一、选择题（共16分）1、实施“空中课堂”教学，它传输信息用到的是A.超声波B.次声波C.红外线D.无线电波2、平面镜可以A.改变光的传播方向B.成实像C.成放大像D.成倒立像3、看电视时，调节音量的大小是为了改变声音的A.响度B.音调C.音色D.频率4、水轮机中的“水流”相当于电路中的A.电源B.电压C.电流D.导线5、在图1中，静止小磁针N极指向正确的是6、在一条直线上的甲、乙两辆小车，同时同地同向开始做匀速直线运动，甲的速度小于乙的速度，运动5秒甲、乙间的距离大于3米。
它们的s-t图像为图2所示a、b、c三条图线中的两条．则A.图线c可能是甲B.图线a一定是乙C.图线b一定是甲D.图线b可能是乙7、如图3所示电路中，电源电压保持不变。
闭合开关S,向右移动变阻器滑片P的过程中A.电流表A的示数不变B.电压表V2的示数变小C.表示数V1与表V2示数的差值变大D.表V1示数与表A示数的比值变大崇明区初三物理共6页第1页崇明区初三物理 共6页 第2页8、如图4所示，甲、乙两个均匀实心正方体放在水平地面上时对水平地面的压强相等，若分别在两物体上沿竖直方向截去厚度相同的部分，让剩余部分沿顺时针翻转90度，并把截去部分分别叠放在自己已翻转后剩余部分的上方，此时压强p 甲、p 乙比较，正确的是A.可能是p 甲=p 乙B.一定是p 甲=p 乙C.可能是p 甲>p 乙D.一定是p 甲>p 乙二、填空题（共23分）9、普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
上海市崇明区2020-2021学年九年级下学期二模物理试卷+参考答案+评分标准
崇明区2020学年第二学期教学质量调研试卷（2）九年级物理部分考生注意：1. 本试卷满分70分，理化及跨学科案例分析合卷用时120分钟；2. 答案必须填写在答题卡上。
一、选择题（共12分）1．下列粒子中不带电的是A．质子B．中子C．电子D．原子核2．“空中课堂”教学中，不看画面只听声音就能辨别是男老师还是女老师的依据是A．响度B．音调C．音色D．频率3．下列不．是电功率单位的是A．瓦B．焦耳/秒C．伏特·安培D．焦耳4．图1中属于费力杠杠的是图1A．羊角锤B．筷子C．开瓶器D．独轮车5．甲、乙两物体同时同地同方向做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图2所示的a、b、c三条中的两条，运动5秒，甲、乙之间的距离大于2米，则九年级物理共6页第1页九年级物理 共6页 第2页A ．甲的s -t 图一定为图线aB ．甲的s -t 图可能为图线bC ．乙的s -t 图一定为图线cD ．乙的s -t 图可能为图线a6．如图3（1）所示，均匀圆柱体甲和乙放置在水平地面上，对水平桌面的压力F F 甲乙，为使甲、乙对水平地面的压强相等，在甲、乙上方中央分别叠放圆柱体A 、B ，如图3（2）所示。
则A 、B 的质量m A 、m B 和A 对甲的压强p A 、B 对乙的压强p B 的关系是 A ．m A ＜m B ，p A ＞p B B ．m A ＜m B ，p A ＜p B C ．m A ＞m B ，p A ＞p BD ．m A ＞m B ，p A ＜p B二、填空题（共20分）7．远距离输电时为了减少输电线上的电能损失，常采用 （1） （选填“高压”或“低压”）输电。
在家庭电路中，消耗的电能常用 （2） 表来测量。
标有“220V 200W ”的电视机正常工作1小时耗电 （3） 度。
8．汽车已经广泛进入家庭，行车安全是每一个家庭都关心的问题。
汽车在紧急刹车时，汽车中的乘客由于 （4） 会向前倾，因此要系好安全带。
2020-2021学年上海市崇明区高三二模物理试卷(含答案)
高三物理 共5页 第1页崇明区2021届等级考第二次模拟考试试卷物 理考生注意：1.试卷满分100分，考试时间60分钟．2.本考试分设试卷和答题纸．试卷包括三部分，第一部分为选择题，第二部分为填空题，第三部分为综合题．3.答题前，务必在答题纸上填写姓名和准考证号．作答必须涂或写在答题纸上，在试卷上作答一律不得分．第一部分的作答必须涂在答题纸上相应的区域，第二、三部分的作答必须写在答题纸上与试卷题号对应的位置．一、单项选择题（共40分，1～8题每小题3分，9～12题每小题4分。
每小题只有一个正确选项）1．下列国际单位制中表示能量单位的是A ．kg·m 2/s 2B ．kg·m/s 2C ．WD ．J/s2．下列射线中，来自于原子核内部，且穿透能力最强的射线是A ．α射线B ．γ射线C ．阴极射线D ．X 射线3．下列陈述与事实相符的是 A ．库仑通过扭秤测定了引力常量 B ．法拉第发现了电流周围存在磁场 C ．安培发现了静电荷间的相互作用规律D ．伽利略指出了力不是维持物体运动的原因4．如图是查德威克等科学家通过实验发现中子的实验模拟图，实验中涉及有三种粒子，则 A ．x 1是中子 B ．x 2是中子 C ．x 3是中子D ．x 2是α粒子5．已知h 为普朗克常量，c 、λ和v 分别为真空中的光速、波长和频率，则根据爱因斯坦光子说，一个光子的能量E 等于A ．hc λB ．h λcC ．h λD ．hvλ6．用白炽灯通过双缝干涉实验装置得到彩色干涉条纹，若在光源与单缝之间加上红色滤光片后 A ．干涉条纹消失 B ．中央条纹变成红色 C ．中央条纹变成暗条纹 D ．彩色条纹中的红色条纹消失高三物理 共5页 第2页7．质点做简谐运动，其x-t 关系如图，以x 轴正向为速度v 的正方向，该质点的v-t 关系图是8．如图所示，直线A 为某电源的U-I 图线，曲线B 为小灯泡L 的U-I 图线，将L 接在该电源两端组成闭合电路．则下列说法正确的是 A ．电源的内阻为23ΩB ．此时电源内电压为3VC ．此时电源的输出功率为6WD ．小灯L 的额定功率一定为6W9．蹦床运动中，在弹性网上安装一个压力传感器，利用传感器记录运动员运动过程中对弹性网的压力，并由计算机作出压力一时间（F-t ）图像，如图所示．运动员在空中运动时可视为质点，不计空气阻力，则可求得运动员在0～6.9s 时间内跃起的最大高度为（10g m/s 2）A ．1.5mB ．l.8mC ．5.0mD ．7.2m10．假设太阳系中的金星和火星都围绕太阳做圆周运动，已知火星到太阳的距离大于金星到太阳的距离．由此信息可知 A ．火星运行的周期比金星的大 B ．火星的质量比金星的小C ．火星受太阳的引力比金星小D ．火星的速率比金星的大11．如图所示，M 、N 为真空中同一电场线上的两点．一带电粒子在电场中只受电场力作用，以速度v 1经过M 点向下运动，一段时间后返回，以速度v 2经过N 点向上运动，则 A ．粒子一定带正电 B ．速度v 2一定大于v 1C ．M 点的电势一定比N 点的高D ．粒子在N 点的电势能一定比在M 点的大O F/Nt/s1.12.34.35.46.9 2U /VI /A2 3 4 46B A1 MN v 1v 2 t 0t 0t 0t 0t 0高三物理 共5页 第3页12．如图，S 为上下连续振动的波源，振动频率为10Hz ，所产生的横波沿x 轴向左右方向传播，波速为20m/s ，质点A 、B 与S 的距离分别为11.2SA =m ，16.8SB =m ．若某时刻波源S 正通过平衡位置向上振动，此时A 、B 均已振动，则 A ．A 位于x 轴下方，运动方向向下 B ．A 位于x 轴上方，运动方向向下 C ．B 位于x 轴上方，运动方向向上D ．B 位于x 轴下方，运动方向向上二、填空题（共20分，每个空格2分）13．磁场对放入其中的长为l 、电流强度为I 、方向与磁场垂直的通电导线有力F 的作用，可以用磁感应强度B 描述磁场的力的性质，磁感应强度的大小B = ，在物理学中，用类似方法描述物质基本性质的物理量还有 等．（填一个） 14．如图，一个带负电的小球，电量为q ，质量为m ，通过绝缘细线悬挂在水平天花板上．空间加入一水平方向电场后，小球偏离竖直方向a 角，设重力加速度为g ，则此电场方向 （选填“向左”或“向右”），电场强度的大小为．15．如图，一个上口用橡皮膜封闭的盛水长玻璃槽内，用一小玻璃瓶A 倒扣在水中形成一个浮沉子．A 悬浮在水中某位置保持平衡．若环境温度不变，用力按压橡皮膜到某一位置后，玻璃瓶A 内气体的体积将 （选填“变大”，“变小”，“不变”）；玻璃瓶将 ．（选填A ．“下沉一点后又平衡”；B ．“上浮一点后又平衡”；C ．“一直下沉到水底”；D ．“一直上浮到水面”） 16．让两个相同的闭合金属环A 和B 分别从同高度静止开始释放，其中A 穿过一条形磁铁，B 下方无磁铁．发现A 比B 下落得慢． 分析其原因：（1）A 环下落时，由于穿过磁铁，环中会产生感应电流．理由是： ． （2）由于A 环中有感应电流，会受到一个向上的阻力作用．其理论依据是： ． （3）而B 环只受重力，做自由落体运动，因此比A 环下落要快一点．17．汽车行驶时轮胎的胎压太高容易造成爆胎事故，太低又会造成耗油量上升．已知某型号轮胎能在40-︒C 到90︒C 温度范围内正常工作，为使轮胎在此温度范围内工作时的最高胎压不超过3.5atm ，最低胎压不低于1.6atm ，那么，在20t =︒C 时给该轮胎充气，充气后的胎压应在 atm 到 atm 范围内比较合适（设轮胎的体积不变）．αAA BAB高三物理 共5页 第4页三、综合题（40分）18．（3分）（单选题）如图所示是研究电源电动势和电源内、外电压关系的实验装置，电池的两极A 、B 与电压传感器2相连，位于两个电极内侧的探针a 、b 与电压传感器1相连，R 是滑动变阻器．则 A ．电压传感器1测得的是外电压 B ．电压传感器2测得的是电动势C ．移动挡板，减小内阻，传感器1的读数增加D ．变阻器R 阻值增大时传感器2的读数增加19．（11分）某同学利用如图装置研究加速度与外力的关系．将力传感器安装在置于光滑水平轨道的小车上，通过细绳绕过光滑定滑轮悬挂钩码．位移传感器安装在小车和轨道一端．（1）开始实验后，依次按照如下步骤操作：①同时打开力传感器和位移传感器；①释放小车，DIS 记录下小车的运动和受力情况； ①关闭传感器，根据F-t ，v-t 图像记录下绳子拉力F 和小车加速度a ．某次释放小车后得到的F-t ，v-t 图像如图所示．根据图像，此次操作应记录下的外力F 大小为 N ，加速度a 为 m/s 2．①改变 质量（填“钩码”或“小车”），重复上述步骤．（2）（单选题）利用上述器材和过程得到多组数据作出a-F 图像，如图所示，则A ．理论上小车质量越大，直线斜率也越大B ．直线不过原点可能是因为轨道没有调整到水平C ．如果小车受到水平轨道的摩擦阻力，直线斜率会变小D ．随着实验中钩码质量增大，图像可能会出现弯曲 （3）实验过程中，如果滑轮转轴处受到一定摩擦力，则对实验是否有影响？答 ．钩码滑轮安装了力传感器的小车位移传感器水平导轨v /m·s -1t /s1.640.801.80 F /N t /s0 0.80 1.80 0.9810.815O a/m ·s -2F/N电压传感器2电压传感器1AbaB ＋ －R挡板高三物理 共5页 第5页20．如图，一质量5m =kg 小球以水平初速度03=v m/s 从A 点离开0.8H =m 高的平台，并从B点沿圆弧切线进入竖直光滑圆弧轨道，然后经D 点沿倾角53θ=︒的固定斜面向上运动至最 高点E ．已知圆弧轨道的半径为1m ，小球在B 、D 两圆弧的端点处均无速度损失．圆弧最低点C 离水平地面距离0.4h =m ．已知球与斜面间的滑动摩擦因数为13μ=，10g =m/s 2，sin530.8︒=，cos530.6︒=，不计空气阻力．试求小球： （1）到达B 点时的速度v B ；（2）通过圆弧轨道最底点C 时向心加速度； （3）沿斜面上滑时的加速度大小和DE 的长度．21．如图所示，MN 和PQ 是水平光滑的导轨，电阻可以忽略，ab 为垂直搁在导轨上的导体棒，其电阻2r =Ω．竖直的匀强磁场穿过导轨平面，磁感应强度保持不变．导轨的左端与一电路连接，图中13R =Ω，215R =Ω，R 3为滑动变阻器，电压表的量程为0～5V ，电流表的量程足够． 请完成下列问题：（1）当ab 棒向右匀速切割磁感线时，标出棒上的电流方向．（2）若导体棒以2m/s 速度匀速切割磁感线时，发现电流表读数1A ，电压表读数为满刻度则感应电动势大小为多少？此时导体棒受到的拉力为多少？（3）若确保ab 棒在10N 的水平拉力作用下匀速运动，为了使电压表能正常工作，求滑动变阻器的电阻值的变化范围．VA R 3M NaR 2 R 1 P QbHAOθBD E v o C h高三物理 共5页 第6页2020学年崇明区高三物理第二次模拟考试参考答案一、选择题（40分，1-8题每题3分，9-12题每题4分）二、填空题（20分，每题4分） 13、ILF，电场强度（或者E ） 14、 向右 ， q mgtg α15、变小， C （一直下沉到底）16、闭合导体内磁通量发生变化， 楞次定律 17、2.0， 2.8三、综合应用题（40分） 18（3分）D ； 19、（11分）（1）6分 0.815； 1.64； 钩码。
上海市崇明县名校2020年物理中考模拟教学质量检测试题(含答案有解析)
上海市崇明县名校2020年物理中考模拟教学质量检测试题一、单选题1．如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列判断中可能的是A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路解析：C【解析】【详解】A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．2．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是A．“权”小于“重”时，A端一定上扬B．“权”小于“重”时，“标”一定小于“本”C．增大“重”时，应把“权”向A端移D．增大“重”时，换用更小的“权”解析：C【解析】解：A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．答案为C．3．用图象可以表示物体的运动规律，图中用来表示物体做匀速直线运动的是（）A．②③B．①③C．①④D．②④解析：B【解析】【详解】①图象表示物体的速度不随时间的变化而变化，是匀速直线运动；②图象表示路程不随时间的变化而变化，是静止状态；③图象表示通过的路程与时间成正比，即物体的速度不变，是匀速直线运动；④图象表示速度随时间的变化而变化，且速度与时间成正比，是匀加速直线运动；故选B．4．质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示，则下列判断正确的是A．甲的比热容大，是水B．甲的比热容大，是煤油C．乙的比热容大，是水D．乙的比热容大，是煤油解析：C【解析】【详解】由于水的比热容大于煤油，故B、D都是不对的，因为二者说煤油的比热容大；又通过图像可知，在加热相同的时间内，即吸收相同的热量时，甲升高的温度较大，故甲的比热容较小，乙的比热容较大，C是正确的．5．如图所示电路中，电源电压为6V，甲、乙两灯泡的规格相同.当闭合开关S后，两灯都不亮.用电压表进行检测，A、B两点间的电压为零，B、C两点间的电压为6V，造成故障可能的原因是（）A．电源处接触不良B．开关处接触不良C．乙灯处接触不良或灯丝断开D．甲灯处接触不良或灯丝断开解析：C【解析】试题分析：根据电压表在电路中的作用进行分析，即电路发生断路时，电压表检测时，有电压的线路出现断路（电源除外）．解：因为两个灯泡都不亮，所以电路出现断路，又因为电压表检测AB两点间的电压为零，B、C两点间的电压为6V（即电源电压），所以A、B两点间连接完好，B、C两点间有断路，即乙灯接触不良或灯丝断路．故选C．【点评】知道电压表和电流表在电路中的作用，会用电压表和电流表检测电路中的故障．6．现有L1“6V 3W”和L2“6V 9W”两只小灯泡，若将两灯串联接人电源电压为12V的电路中，假设灯泡电阻不变．下列说法正确的是A．两灯均能正常发光B．两灯的额定电流相同C．灯L1可能被烧毁D．灯L2可能被烧毁解析：C【解析】【详解】B．由P=UI知道，两灯泡的额定电流分别是：I1=P1/U1=3W/6V=0.5A，I2=P2/U2=9W/6V=1.5A，由此可知，两灯额定电流不相同，故B错误；A．由I=U/R知道，两灯泡的电阻分别是：R1=U1/I1=6V/0.5A=12Ω，R2=U2/I2=6V/1.5A=4Ω，两盏灯串联后接在电压为8V的电源上时，通过的电流I=U实/（R1+R2）=12V/（12Ω+4Ω）=0.75A，故两灯均不能正常发光，故A错误；C．由于0.75A>0.5A，灯L1的实际功率大于额定功率，所以灯L1可能被烧毁，故C正确；D．由于0.75A<1.5A，所以，灯L2的实际功率小于额定功率，故灯L2不可能被烧毁，故D错误．7．如图关于仪表的正确使用和电路常规连接正确的是A．电流表接电源B．电压表接电源C．导线接电源D．家用电器接电源解析：B【解析】【详解】A.电流表直接接在了电源两极上，电流表会被烧坏，故A错误；B.电压表直接接在电源两极上，测量电源电压，故B正确；C.导线将电源两极连起来了，会形成电源短路，故C错误；D.电冰箱与电吹风机串联在了家庭电路中，故D错误．8．如图所示，人眼看到斜插入水中的筷子发生了弯折，能正确说明产生这一现象的原因的是图中的A．B．C．D．解析：D【解析】【详解】人眼看到水中的筷子，光由筷子射出经过水面折射，进入空气，再进入人眼中，当光从水中斜射入空气中时，折射角大于入射角，故D正确，ABC错误．选D．【点睛】切记看到水中的筷子，是筷子反射的光线由水中射出进入人眼中，所以光线应由水面下向上射出，切不可弄反．9．以下几个实验现象中，能说明声音产生原因的是（）A．放在玻璃钟罩内的铃正在发声，把玻璃钟罩内的空气抽去，铃声明显减弱B．把正在发声的收音机密封在塑料袋里放入水中，仍能听到收音机发出的声音C．拉小提琴时，琴弦的松紧程度不同，发出的声音不相同D．拨动吉他的琴弦发出声音时，放在弦上的小纸片会被琴弦弹开解析：D【解析】【详解】A、放在玻璃钟罩内的电铃正在发声，把玻璃钟罩内空气抽去一些后，钟声明显减弱，说明声音可以在空。
