集中式空调二次回风系统空气的处理方案
集中式空调二次回风系统空气的处理方案哈尔滨冰球馆 王明泉 集中式空气调节系统按照被处理空气的来源不同,可分为直流式(全部采用新风)系统、部分回风式(一次回风式和二次回风式)系统以及全部回风式(封闭式)系统。
工程上究竟采用哪一种系统,主要根据生产工艺要求和技术经济条件而定。
一般情况,除了由于生产工艺过程产生有害气体(或有害物质)的房间,以及卫生标准不允许采用回风的场合(例如病房、手术室和餐厅等)外,其它场所均可采用一次回风和二次回风式系统。
设置回风系统的目的是节省冷量和热量。
如果全部采用回风的封闭式系统,虽然能节省能量,但卫生效果差。
封闭式系统主要应用于工艺设备内部密闭空间的空气调节、或者用于无法采用新风的场合(如战争时的地下蔽护所、潜艇等),这种情况需要考虑供氧气装置和化学再生问题。
空调房间内总是存在着产生热量和湿量的来源的,正是在这些热量负荷作用下,使室内空气状态遭到破坏。
为了维持所要求的室内空气状态,只能向空调房间送入具有一定状态和一定数量的空气,才能吸收室内的余热量和余湿量。
将不符合要求的空气状态(如室外新风),经过处理或调节到所需要的送风状态,这就涉及到空调方案的问题。
本文下面将研讨二次回风式系统的空调方案(参见图1)。
图1 二次回风式空调系统示意图这种空调方式具有既能节省能源又能适量补充新风的特点。
在一次回风基础上只要采用第二次回图2 二次回风系统夏季空气处理过程风,就可达到取代再热器的目的。
以下分别谈谈夏季和冬季的处理方案。
夏季空气处理方案,如图2所示。
图中:w x ———新风;c x 1———第一次混合点;C ′———一次回风状态点;N x ———室内空气状态点;εx ———热湿比;L x ———机器露点(二次回风);S x ———送风状态点;C x 2———二次回风混合状态点;L ———表示露点(一次回风)。
首先在i -d 图上确定室内状态点N x ,过该点画一条热湿比εx =Q/W 的过程线(Q 表示空调房间的余热量,W 表示空调房间的余湿量),并与φ=90～95%曲线相交于L x 点,该点就是空气经喷水室或表面冷却器处理后的机器露点。
一次回风式系统(新)
通过精确控制室内温度和湿度，一次回风式系统能够提供稳定的室内环境，确保设备高 效运行。
舒适度高
舒适的环境
一次回风式系统能够根据人体舒适度需 求进行温湿度调节，提供更加舒适的环 境。
VS
减少不适感
由于系统能够精确控制室内环境，可以减 少因温湿度不适引起的身体不适感。
成本效益
要点一
降低运行成本
定期检查
定期对一次回风式系统进行检查， 包括设备运行状况、各部件的紧 固情况、润滑状况等，确保系统 正常运行。
清洁保养
定期对一次回风式系统进行清洁保 养，包括清洗过滤器、清理冷凝水 等，保持系统整洁、防止设备腐蚀 和损坏。
更换耗材
根据需要定期更换一次回风式系统 的耗材，如过滤器、冷媒等，以保 证系统的正常运行和延长设备使用 寿命。
食品加工
在食品加工车间，一次回风式系 统能够确保空气的洁净度和新鲜 度，符合食品安全和卫生的要求 。
公共设施
图书馆
图书馆需要维持安静、舒适的阅读环境，一次回风式系统能够提供良好的空气质量和温度控制，同时减少噪音干 扰。
医院
医院需要保持室内空气的洁净度和新鲜度，以降低感染风险和保障患者的康复，一次回风式系统能够提供高效的 空气处理和消毒功能。
空气循环装置
用于使空气循环流动，使室内 空气保持新鲜。
回风管道
回风管道是连接室内和空气处理机组 的管道，用于收集室内回风，并将其 送回空气处理机组。
回风管道应具有良好的密封性和保温 性能，以防止空气泄漏和热量损失。
送风管道
送风管道是连接空气处理机组和室内送风口之间的管道，用 于将处理后的空气送入室内。
送风管道应具有足够的通风流量和阻力损失小的特点ห้องสมุดไป่ตู้以确 保室内空气流通顺畅。
洁净房空调二次回风系统
洁净房空调二次回风系统摘要：随着科学技术的日新月异，尤其是军事、航天航空、电子通信、生物医学等科技产品生产、更新换代，离不开印刷电路板（Printed circuit board，简称PCB）。
PCB生产制造依赖于恒温恒湿净化车间，其洁净等级均在100级（ISO5）—10000级（ISO7）之间。
温度控制为20℃±2℃，相对湿度控制55%±5%。
由于净化车间生产设备发热量大，部分设备生产抽风量也大，且净化车间必须保持正压，从而导致恒温恒湿净化空调系统能耗十分惊人，故洁净室的节能已不容忽视。
本文介绍笔者在D企业对现有的恒温恒湿净化空调系统进行节能改造工程实例。
改造原有AHU空调可节能60%—80%，大大降低了企业生产成本。
关键词：PCB；恒温恒湿净化车间；空调系统；节能；AHU空调；降低；生产成本一、引言利润=收入-成本，近年来印制电路公司的原材料、化工料、能源、劳动力、运输及税收等成本不断增添，使公司经营步履艰难。
尤其是最新铜箔、磷铜球、电子级玻璃布、环氧树脂和覆铜板及硫酸铜、铜球、金、锡、银价钱大幅度飙升，已经超越了印制电路公司最高成本的极限。
而10年来环氧树脂印刷线路板公司为了竞争的须要将作品价钱一降再降，早已没有利润空间了，这样形成印制电路行业在电子工业链中处于上下游两头受压的情况，中国印制电路公司生存已受到了严峻的威逼。
在PCB行业竞争日益激烈的情况下，只有降低生产成本，才能在PCB行业中立于不败之地。
二、背景及意义随着电子行业的飞速发展，在PCB行业竞争日益激烈的情况下，国家环保政策、能源政策更是对电路板企业提出更高的要求，电路板企业面临着越来越严峻的考验：1：PCB板上游原材料价格上涨，下游产品单价下降；2：企业间竞争激烈，价格战持续；3：环保要求高，环保成本增加；4：如果生产量少，员工加班减少，员工收入减少，员工流失增大，这对D企业未来的发展埋下潜在的危机。
以上问题对D企业来说是一个极大的挑战，到了2019年考验进一步加大，怎样控制单耗，怎样降低成本，怎样让D企业在市场竞争中取得更多的优势。
一次回风系统
1.夏季
一次回风系统空气调节过程
吸收余热、余湿 变成N状态后、 一部分排到室外， 另一部分回到空 调箱再和新风混 合。
一次回风系统空气调节过程
1)确定室内状态点N、 热湿比ε 、送风状 态点O、送风量qm 及机器露点L
一次回风系统空气调节过程
Q02 qm,w (iW iN )
再热量
Q03 qm (i0 iL )
一次回风系统空气调节过程
夏季需要的冷量
Q0 qm (ic iL )
Q01 qm (iN i0 )
Q02 qm,w (iW iN )
Q03 qm (i0 iL ) Q0 Q01 Q02 Q03
2.冬季
一次回风系统空气调节过程
1)确定室内状态点N、 热湿比ε 、送风状 态点O’ 、送风量 qm及机器露点L’
C’
一次回风系统空气调节过程
C’
新风比m’%
qm,w ' qm
iN ic ' m '% iN iW '
一次回风系统空气调节过程
新风比m’%
1）若m’％等于或大于系 统应有的最小新风百分 比m%，则就取qm,w’做 系统冬季的新风量， 2）若m’％<m%，则应使m’ ％＝m%。须设预热器先将 新风预热，然后再与一次 回风混合
2)确定混合状态点C的位置。 夏季设计工况下的新风量与总送风量之比为最 小新风比m% qm,w m% NC qm,W iC iN
qm
NW
qm
iW iN
一次回风系统空气调节过程
夏季需要的冷量
一次二次系统

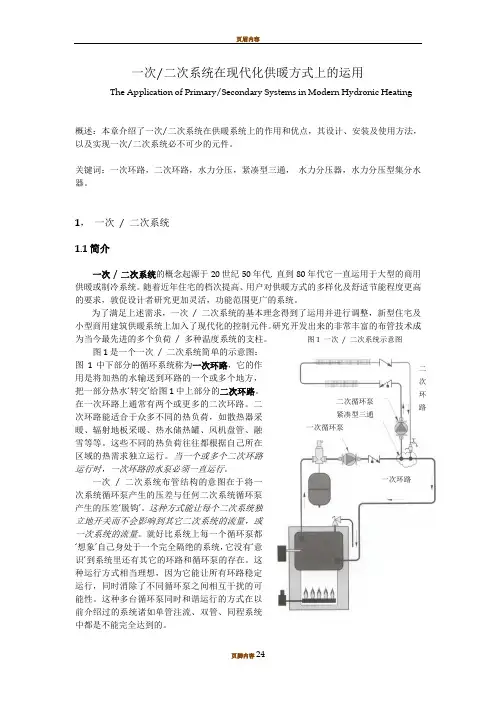

一次/二次系统在现代化供暖方式上的运用The Application of Primary/Secondary Systems in Modern Hydronic Heating概述：本章介绍了一次/二次系统在供暖系统上的作用和优点，其设计、安装及使用方法，以及实现一次/二次系统必不可少的元件。
