心型流水灯制作教程

心型流水灯制作教程

作为一个电子技术爱好者,先就做一个最简单的心形流水灯玩玩吧。

本教程主要特点就是简单,不要你懂原理,不要你懂编程,只要最基本的元件和材料就可以完成。

首先我们来准备和认识元件。

1、最大的一个部件,洞洞板也叫万能板,9*15cm的刚刚好.便宜的万能板1元一块,你也可以用双面喷锡的质量好的玻纤板,4元一块。

2、主角单片机。

要求用40脚的,刚好驱动32个led。

建议用STC89C52RC,最常见便宜而且不用复位电路。

3、led,5mm的颜色随你喜欢,32个,注意长脚为正极.我用的是白发蓝,你也可以用不同的颜色组合各种效果。

4、电阻,限制led的工作电流,这个严格讲要经过计算,咱们随便作就不管了,200欧姆到1K欧姆的都可以,只是led的亮度有点区别。

贴片电阻和直插的都可以,建议用贴片美观,熟练了焊起来更快,只要稍加练习就可以,实在没信心直插的也可以,反正在背面也没用什么影响.5、镊子,焊接贴片电阻要用到.6、晶振和瓷片电容。

晶振采用12MHz的,电容15pF—33pF都可以。

7、导线几根,连接电源和飞线用,当然飞线越少越好,一是美观,二是飞线容易出问题.8、焊接工具。

烙铁、焊锡、烙铁架、海绵、斜口钳等等,大家自己有啥样就用什么。

我的是坏烙铁拼凑的白菜白光,看着烂用着还可以.9、还有最好用IC座,一是保护单片机二是方便拆卸和烧录。

第一个是固定式IC座,0.2元,第二个是活体的,用的更方便,4元一个。

10、电源部分.这里可以废物利用,用废弃的手机电池,在正负极接上导线,安装XH插头,插座焊在洞洞板上。

不必在意电压,只是点亮led,手机电池标准电压3.7V,充满4。

2V这里用没问题。

可以加一个拨动开关控制电源.接下来开始焊接,注意元件的位置和极性。

先焊最小系统,ic座,晶振、电容这些,然后是led,注意正极(长脚)朝外,负极(断脚)朝向单片机.接着是led的负极用锡接过线接到单片机的io口,注意中间接电阻。

最后连上电源正负极就完成了。

心形流水灯课程设计之流水灯制作方法(含CD4017电路)

心形流水灯课程设计之流水灯制作方法(含CD4017电路)

心形流水灯课程设计之流水灯制作方法(含CD4017电路)
此作品特别适合初学者制作,其本质就是用数字芯片CD4017构成的流水灯,显示方式根据自己的喜好、创意就OK。

动手制作这样的礼物,送给ta绝对会是再好不过了。

首先,我们了解一下该作品的五脏六腑:
1. 杜邦线(若干)
2. 万能板X2
3. 电位器X2
4. 470uF电容X1
5. 二极管X4
6. 变压器X1
7. 104电容(若干)
8. LM7809芯片X1
9. 散热片X1
10. 各色LED灯(若干)
11. 100uF电容X1
12.2K电阻X1
13. 680欧电阻(若干)
14. 共阴数码管X4
15. NE555和CD4017 (各一片)
16. 芯片底座X2(有利于芯片的二次利用)
17. 木板5块加包装纸2张(尺寸大小根据自己情况而定)
所需器件如下图所示:
我把作品电路分为3个部分,这3个部分都是以我的实物为依据的,你当然可以有更好的。

心形花样流水灯设计报告

心形花样流水灯设计报告

心形花样流水灯设计报告
心形花样流水灯设计报告
心形花样流水灯是现有流水灯的一种经典改良版本,它采用16个灯作为原形,在跟随律动改变时,灯会形成一个心形的图案,从而形成艳丽夺目的画面。

该设计把流水灯的动感与闪烁的灯光有机地结合起来,带给观众一个难忘的视觉体验。

心形花样流水灯的实现原理主要基于按使灯在每个节点切换时都可以获取正确的额外信号,然后根据信号来控制灯的状态,从而实现每颗灯在固定节点可以达到设定的图案效果。

实现心形花样流水灯首先需要准备好必要的硬件,如灯、电源、封装等。

其中,灯是实现该图案花样的关键元素,合适的灯应该选择一直亮的灯,最好是采用柱面形状的灯放置;电源属于复杂的功能元件,而电源的输出功率是有限的,因此要选择规范型号的电源;灯装接容器也是必不可少的,以尽可能减少容器内部电阻增加此设计系统电源负载。

安装完必要的硬件之后,就可以编写控制程序实现心形花样的设计。

首先,程序需要实现的功能应该包括定时停档、定时启动、控制灯泡亮度等,这是该系统实现的最基本的功能,其次,控制程序设计的关键是要编写一段循环程序,使在每一节点可以实现按照心形花样拍摄计划设定的图案,最后,实现定时调节,达到改变速度以及心形持续不断等效果。

通过以上步骤,就可以实现心形花样流水灯的设计制作,从而实现不同场合的美观效果,更好的吸引更多的注意力,从而取得全新的效果。

51单片机爱心流水灯原理及制作

51单片机爱心流水灯原理及制作

51单片机爱心流水灯原理及制作一、引言爱心流水灯是一种常见的电子制作项目,它使用51单片机控制LED灯的亮灭顺序,形成一个流动的爱心图案。

本文将详细介绍51单片机爱心流水灯的原理及制作过程。

二、原理介绍1. 51单片机51单片机是一种非常常见的单片机,具有广泛的应用领域。

它具有强大的计算能力和丰富的外设接口,非常适合用于控制LED灯的亮灭。

2. LED灯LED灯是一种半导体发光二极管,具有低功耗、长寿命和高亮度等特点。

在爱心流水灯中,我们使用红色的LED灯来形成爱心图案。

3. 流水灯原理流水灯是一种常见的电子灯光效果,通过控制LED灯的亮灭顺序,形成一个流动的效果。

在爱心流水灯中,我们将多个LED灯按照特定的顺序亮灭,形成一个流动的爱心图案。

4. 原理图以下是51单片机爱心流水灯的原理图:(在此处插入原理图)三、制作材料准备在开始制作爱心流水灯之前,我们需要准备以下材料:1. 51单片机开发板2. LED灯(红色)3. 电阻4. 面包板5. 连接线6. 电源四、制作步骤1. 连接电路首先,将51单片机开发板和面包板连接起来。

然后,根据原理图连接LED灯、电阻和51单片机的引脚。

确保连接正确且稳固。

2. 编写程序使用C语言编写51单片机的程序。

程序的主要功能是控制LED灯的亮灭顺序,形成一个流动的爱心图案。

以下是一个简单的示例程序:(在此处插入示例程序)3. 烧录程序将编写好的程序烧录到51单片机中。

可以使用专业的烧录工具,也可以使用通用的USB转串口模块进行烧录。

4. 测试将电源接入电路,打开电源开关,观察LED灯的亮灭情况。

如果一切正常,LED灯将按照程序中设定的顺序亮灭,形成一个流动的爱心图案。

五、注意事项在制作爱心流水灯时,需要注意以下几点:1. 连接线的接触要牢固,确保电路的稳定性。

2. 程序的编写要准确无误,确保LED灯按照预期的顺序亮灭。

3. 使用适当的电阻限流,以保护LED灯和51单片机。

自制爱心流水灯

自制爱心流水灯

自制爱心流水灯每到情人节、圣诞节、恋爱纪念日等等重要的日子时,每个人都想给心爱的人最好的礼物,最能代表真心的礼物,有的人送花,有的人送巧克力,有的人带着心爱的人旅游,等等。

无论是鲜花、巧克力、旅游还是其他浪漫的活动,次数多了也就厌了,习惯了。

当你的ta对你年复一年相同的礼物已经习以为常时怎么办?你只是个学生没太多的钱买礼物怎么办?你想给ta一个独特的惊喜怎么办?不用担心,往下读,我会教你自制一个爱心流水灯,给ta最棒的礼物!这是我制作的爱心流水灯。

我已经把我制作的爱心流水灯的视频上传到土豆网:/programs/view/4gnAMZoY5rI/你们可以看看,欢迎交流,本人QQ1151195733。

这个爱心流水灯是用STC89C52单片机的32个I/O控制32个LED,实现每个LED的随意亮灭,用C语言编程,具体程序我会在后面给出。

第一步购买原件购买以下原件,总成本不到30元,相当的便宜。

1、32个6mm红色LED(多买几个以防备用)。

4元。

2、15cm*15cm万用版一个(大点小点都没事)。

5元。

3、STC89C52单片机一个。

5元。

4、DIP-40(单片机的插座)。

0.1元。

5、自锁式开关一个。

0.1元。

6、30pf电容2个,1u电容一个。

0.1元。

7、12M晶振一个。

0.1元。

8、5V电源一个,如果你用电池做电源的话就买4节1.5V 的电池,再买一个四节电池盒。

6元。

9、导线若干。

5元。

我是在我们学校的实验室里弄到这些东西的,没花一分钱。

第二步准备工具基本的电子制作工具:1、电烙铁一个。

2、焊锡丝若干。

3、松香少许,助焊剂也可以。

4、镊子(有更好,没有也行)。

第三步装配、焊接原件备齐后,就是装配焊接了,对照电路图焊接,当然,如果你会Protel或Altium Designer,你可以做个PCB板,就省去焊接工作了。

原理图如下:因为上拉电阻不够,我只有一个,所以我是这样设计的:连接P0口的LED共阳,连接P1口、P2口和P3口的LED共阴。

心形流水灯制作教程

心形流水灯制作教程

亲,感谢你的支持并购买“新生科技电子卖场”的宝贝,网店网址:心形流水灯制作教程1、制作前先用笔对焊孔进行描绘。

这时候亲会注意到最顶上的焊孔有着些数字,只要数着这些数字并在对应的格数画上点就可以了。

具体画点参照图片。

2、画完焊孔以后进行对纸板的粘贴。

撕开胶纸后粘贴在板子上面。

粘贴后的板子3、翻到板子后面,对焊孔一一进行戳破。

可以用LED灯的灯脚剪尖进行操作。

戳好的板子正面如下图4、将LED安照戳好的洞口进行排版,记住LED排放的位置都是在外围的为正极,因为最后正极是需要全部焊接在一起的。

切记了。

刚刚排好的灯会七倒八歪的,所以要进行下面一个步骤。

6、把排版好了以后的板子翻转,然后分别先给每个LED的正极点上焊点。

负极先不需要点。

点完焊点后,一只手在后面按着LED灯,一只手用焊铁融对应的焊点,这样子LED就会被按得平平的,不会七倒八歪的了。

等全部整平整了以后,剪去长出来的引脚。

并焊上负极的点,如下图:7、给单片机上焊点(注意数点即可),如图,并给板子走上正极的焊线。

走线图如下:8、给单片机焊上晶振以及电容。

如图,晶振两个脚分别串联上电容一端再分别一个接单片机的第18个脚,一个接单片机的第19个脚。

电容剩下的连接单片机负极。

(单片机脚的定位参照配件附带的纸片。

)正面:背面:9、贴上贴片电阻,单片机上一共要焊32个贴片电阻,每8个一组。

焊贴片电阻时,先将贴片电阻八个八个弄出来,一个个放在板子上面贴着单片机脚的焊点上,用焊铁融化焊点时,贴片会被吸入。

至于北面走线的,请按照我给的图片进行焊接,不然会出现空间不够走焊线的情况。

其中的P3.8脚采用跳线焊接。

如果你全部做好了,那么恭喜你,成功的用自己的双手做出了一个精美的心形流水灯。

亲,在制作过程中有任何不懂的地方都可以随时向我说出来的。

再次欢迎你再次光临“新生科技卖场”网店网址:本店还有LED电子沙漏提供购买。

跑马灯--动态心形(汇编语言)

跑马灯--动态心形(汇编语言)

DELAY: MOV R3 , #08FH DJNZ R3 , $ DJNZ R2, DELAY MOV P1 , #0 INC R0 CJNE R0 , #8 , KKK MOV R0 , #0 DJNZ R4 , KKK INC DPTR INC R6 CJNE R6 , #08H, III MOV R6,#0 MOV DPTR,#200H SJMP III ORG 200H TAB: DB 0E3H, 0C1H, 081H,03H,03H,081H,0C1H, 0E3H, DB 0E3H, 0C1H ,081H,03H,03H,081H,0C1H, 0E3H END
程序编写:
CJNE R6 , #18H, III MOV R6, #0 MOV DPTR, #200H SJMP III ORG 200H 0FFH, 0FFH, 7DH, 01H, 01H, 7DH, 0FFH, 0FFH 0E3H, 0C1H ,81H, 03H, 03H, 81H, 0C1H, 0E3H 0FFH, 81H, 01H, 3FH, 3FH, 3FH, 01H, 81H 0FFH, 0FFH,7DH, 01H, 01H, 7DH, 0FFH,0FFH
利用IO口实现跑马灯功能: 跑马灯又称为流水灯。简单地说就是一 组灯在控制系统的控制下按照设定的时间和顺序 来发亮或熄灭,组成不同的图形,从而达到一定 的视觉效果。 • 基本跑马灯电路的组成: MCS—51单片机,LED小灯泡,电容电阻, 振荡电路,译码电路,光源电路等。
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 列置高电平 行置低电平
点阵共有64 个二极管每 个发光二极 管是放置在 行线和列线 的交叉点上
当对应的 某一列置 1电平, 某一行置 0电平, 则相应的 二极管就 亮

心形流水灯课程设计

心形流水灯课程设计

心形流水灯设计摘要本课题是利用STC89C52设计了一个心形流水灯电路,该电路可以实现32个LED灯循环闪亮、依次熄灭、对角闪亮、对角熄灭、间隔闪亮、间隔熄灭等多种功能。

该电路主要由单片机芯片STC89C52、电源电路、时钟电路、复位电路和显示电路组成。

利用Keil软件编写C语言程序,并生成目标代码Hex文件。

使用Proteus软件设计仿真电路,并调入已编译好的目标代码,即可在仿真图中看到模拟实物的运行状态和过程。

使用Altium Designer软件对电路进行原理图设计和PCB设计,并对该电路行安装和调试,调试结果可以实现流水灯的多种亮灭循环的功能。

关键词:AT89C52,复位电路,时钟电路,发光二极管目录1 绪论 (1)1.1课题描述 (1)1.2基本工作原理及框图 (1)2 相关芯片及硬件电路设计 (2)2.1AT89C52芯片 (2)2.1.1AT89C52的功能特性 (2)2.1.2AT89C52的主要性能参数 (2)2.2时钟电路 (3)2.3复位电路 (4)2.4显示电路 (4)2.6总原理图设计 (5)3 系统软件设计 (6)3.1程序主要流程 (6)3.2程序设计 (7)3.4电路功能仿真 (20)总结 (21)致谢 (22)参考文献 (23)1 绪论1.1 课题描述随着现代科学技术的持续进步和发展以及人们生活水平的不断提高,以大规模、超大规模集成电路为首的电子工艺技术的使用也越来越广泛,结合单片机技术设计的电子电路也层出不穷。

LED 彩灯由于其丰富的灯光色彩、低廉的造价以及控制简单等特点而得到了广泛的应用,用彩灯来装饰街道和城市建筑物已经成为一种时尚。

利用控制电路可使彩灯按一定的规律不断的改变状态,不仅可以获得良好的观赏效果,而且可以省电。

彩灯的运用已经遍布于人们的生活中,从歌舞厅到卡拉OK 包房,从节日的祝贺到日常生活中的点缀,这些不仅说明了我们对生活的要求有了质的飞跃,也说明科技在现实生活中的运用有了较大的发展。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

心形流水灯制作教程

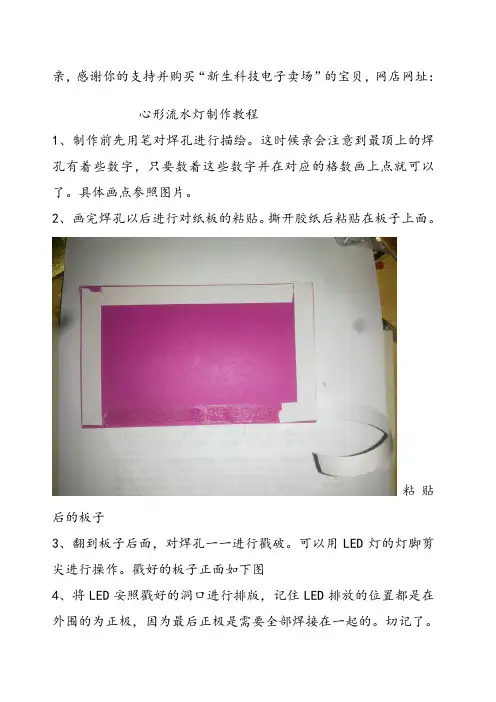

1、制作前先用笔对焊孔进行描绘。

这时候亲会注意到最顶上的焊孔有着些数字,只要数着这些数字并在对应的格数画上点就可以了。

具体画点参照图片。

2、画完焊孔以后进行对纸板的粘贴。

撕开胶纸后粘贴在板子上面。

粘贴后的板子
3、翻到板子后面,对焊孔一一进行戳破。

可以用LED灯的
灯脚剪尖进行操作。

戳好的板子正面如下图
4、将LED安照戳好的洞口进行排版,记住LED排放的位置都是在外围的为正极,因为最后正极是需要全部焊接在一起的。

切记了。

刚刚排好的灯会七倒八歪的,所以要进行下面一个步骤。

6、把排版好了以后的板子翻转,然后分别先给每个LED的正极点上焊点。

负极先不需要点。

点完焊点后,一只手在后面按着LED灯,一只手用焊铁融对应的焊点,这样子LED就会被按得平平的,不会七倒八歪的了。

等全部整平整了以后,
剪去长出来的引脚。

并焊上负极的点,如下图:
正极的焊线。

走线图如下:
8、给单片机焊上晶振以及电容。

如图,晶振两个脚分别串联上电容一端再分别一个接单片机的第18个脚,一个接单片机的第19个脚。

电容剩下的连接单片机负极。

(单片机脚的定位参照配件附带的纸片。


正面:
背面:
9、贴上贴片电阻,单片机上一共要焊32个贴片电阻,每8个一组。

焊贴片电阻时,先将贴片电阻八个八个弄出来,一个个放在板子上面贴着单片机脚的焊点上,用焊铁融化焊点时,贴片会被吸入。

至于北面走线的,请按照我给的图片进行焊接,不然会出现空间不够走焊线的情况。

其中的P3.8
脚采用跳线焊接。
