四川省成都市2017年中考物理试题
2015年成都市中考物理试题物理A卷（共90分）第I卷（选择题，共28分）一、单项选择题（每小题2分，共28分）1．下列现象与惯性有关的是（）A．小朋友喜欢看动画片B．投出的篮球在空中继续向前运动C．同种电荷相互排斥D．水银的温度升高时体积增大2．如图，将正在发出声音的音叉放入水中，能观察到音叉周围溅起许多水花。
这说明（）A．发出声音的音叉在振动B．超声波具有能量C．声音从空气传入水中响度会变大D．声音从空气传入水中速度会变小3．关于电磁波与信息技术，下列叙述正确的是（）A．电磁波只能用于通信B．电磁波的应用对人类有利无害C．手机既能发射电磁波也能接收电磁波D．卫星通信不需要利用电磁波传递信息4．以下机械属于热机的是（）A．杠杆B．斜面C．洗衣机D．汽油机5．如图所示，直升飞机悬停在空中。
下列对直升飞机能量的分析，正确的是（）A．直升飞机具有重力势能B．直升飞机的动能不断转化为重力势能C．直升飞机的重力势能不断转化为动能D．直升飞机的机械能在不断增大6．下列做法中，符合安全用电要求的是（）A．将开关安装在灯具和中性线（零线）之间B．发生触电事故时，首先切断电源C．家中空气开关跳闸（断开）后马上将其闭合D．在高压线附近的空地放风筝7．对下列常见现象的分析，合理的是（）A．摩擦生热，是通过做功的方式改变内能B．围火取暖，是通过做功的方式改变内能C．雾霾弥漫，是因为分子在不停地运动D．雪花纷飞，是因为分子之间有排斥力作用8．下列现象中能说明存在大气压的是（）A.火箭升空过程不断喷射高温燃气B.坦克装有宽大的履带C.医生推动活塞给病人注射药液D.用吸管将杯中饮料吸入口中9．如图所示，将一支铅笔放入水中，看起来铅笔发生了弯折。
这是因为（）A．光在空气和水的分界面发生了镜面反射B．光在空气和水的分界面发生了漫反射C．光从空气射入水中，传播方向不变D．光从水射入空气中，传播方向改变10．2014年8月，我国自主研发的“华龙一号”核电站总体技术方案通过专家评审。
核电站利用核能发电，它的核心设备是核反应堆。
下列说法正确的是（）A．目前核电站都是通过聚变反应来释放核能B．核电站产生的核废料对环境没有污染C．核反应堆中发生的链式反应是可以控制的D．核反应堆所用的核燃料主要是氢的同位素11．如图所示，为发电机的工作原理图，下列说法中正确的是（）A．发电机的基本原理是通电导体在磁场中受力的作用B．发电机的基本原理是电磁感应C．线圈在转动过程中，感应电流的大小不变D．线圈在转动过程中，感应电流的方向不变12．下列各种现象与其应用的物理知识之间的关系中，正确的是（）A．飞机获得升力起飞——流体压强与流速的关系B．热气球升空——大气压与温度的关系C．水下潜水艇能够上浮——液体压强与深度的关系D．航空母舰漂浮在海面——浮力与液体密度的关系13．如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A．正常工作时的电流是0.01AB．正常工作时的电压为12VC．正常工作时的功率为700WD．正常工作1小时消耗的电能约为360J14．据新华社报道，2014年8月20日上午，青奥会赛艇女子双人单桨比赛的最终“奖牌榜”出炉，四川选手罗雅丹与队友潘婕合作，以3分37秒52的成绩获得银牌。
赛程全长2000米，如图所示为她们在比赛中的情境。
下列四个速度中，比她们的平均速度大的是（）A．5m/s B．10m/s C．5km/h D．10km/h第Ⅱ卷（非选择题，共62分）二、填空题（每空2分，共32分）15．教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将。
（选填“变大”、“不变”或“变小”）16．2015年5月11日，第九届全国残疾人运动会在成都开赛，其中游泳项目在电子科技大学清水河校区游泳馆展开。
如图所示，游泳时向后划水，人向前运动，推动人向前运动的力的施力物体是，此现象说明力的作用是。
第16题图第18题图17．在打扫教室清洁时，用湿抹布擦黑板，过一会儿黑板就会变干，这是水的现象（填物态变化的名称）。
夏天，从冰箱中取出一瓶饮料，空气中的水蒸气遇冷液化成小水珠附着在饮料瓶外表面，水蒸气在液化过程中要（选填“吸热”或“放热”）。
18．如图所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”、“L1”或“L2”)的电流，电流表的指针偏转如图所示，电流表的示数为A。
19．如图所示，是小明探究平面镜成像的实验装置。
实验时，在竖立的玻璃板前12cm处放一支点燃的蜡烛A，烛焰高6cm，在玻璃板的后面出现A的像，他再取一支未点燃的同样的蜡烛B放在像处，发现B与A的像完全重合，则蜡烛B到玻璃板的距离为cm。
为了使像看起来更清晰，实验最好在的环境中进行（选填“较亮”或“较暗”）。
20．如图，三峡大坝的正常蓄水位为175m，则深为20m的某处受到水的压强为Pa 轮船在通过三峡大坝时，需经过五级船闸才能完成“跳大坝”的壮举，船闸利用了原理。
（ρ=1×103kg/m3，g=10N/kg）第19题图第20题图第22题图21．指南针是我国古代四大发明之一，其实质就是一个小磁针，它有N、S两极，使用时指南的那端是极。
指南针能够指南北是因为地球周围的空间存在着。
22．如图12所示，是晨晨同学探究焦耳定律的部分实验装置。
已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝联在电路。
若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为J。
三、作图与计算题（共16分。
计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分)23．（4分）（1）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图所示。
请画出：①弹簧测力计对杠杆拉力F的示意图；②F的力臂。
（2）如图所示，开关闭合。
①请在图中标出通电螺线管的N、S极；②用箭头标出图中磁感线的方向。
第23（1）题图第23（2）题图24．（6分）小海同学在学习了液压技术后，饶有兴趣地对汽车升降台进行了观察，他发现升降台下方的关键部件是液压杆，如图所示。
他查阅图相关资料后，了解到液压杆内部液体工作压强一般在10MPa以上，1MPa=106Pa。
小海编制了下面的计算题，请大家一起来完成。
（1）当50MPa的压强作用于面积为40cm2的活塞上时，求压力大小。
（2）汽车总质量是1800kg，升降台匀速地将其竖直向上抬升6m，求升降台对汽车所做的功。
（g=10N/kg）25．（6分）现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为2.5V，额定电流为0.35A，小灯泡和定值电阻的I–U图像如图所示。
求：（1）将小灯泡接入电路，电路电流为0.2A，小灯泡实际功率为多少？（2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？四、实验与探究题（共14分）26．（6分）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
如图17所示，是为完成探究连接的实验电路。
（1）实验中应通过比较的大小，来比较电阻丝电阻的大小，达到验证猜想的目的（2）若要验证乙同学的猜想，则应该选用两根电阻丝(填编号)进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，是为了验证同学的猜想。
27．（8分）家住天府新区的小希家今年种植的五星枇杷（如图所示）获得了丰收。
小希想知道枇杷品质和密度是否有关，于是他和小明利用家庭实验室的器材测出了枇杷的密度。
小希的方法：（1）用天平测一个枇杷的质量,天平平衡时右盘砝码和游码如图甲所示，则枇杷的质量为kg。
（2）如图乙所示，往量筒中加入适量的水，记下此时水的体积；将这个枇杷放入量筒，再次记录读数。
枇杷的体积为cm3。
（3）枇杷的密度为kg/m3。
小明认为小希的方法不当，应当取更多的枇杷测量。
小明的方法：（1）在筐里随机挑选6颗枇杷，用天平测得它们的总质量为m。
（2）任意选出其中2颗用量筒测得体积为V。
（3）枇杷的密度ρ=m/3V。
你认为小明这种测密度的方法是否正确，并简述由。
答：。
B卷（共20分）一、选择题（每小题2分，共10分。
有的小题只有一个选项符合题目要求，有的小题有二个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）1．关于能源、能量，下列说法不正确的是（）A．能源是人类物质生活、社会经济发展的基础B．太阳能、风能、地热能等是目前正在努力研究、开发的新能源C．根据能量守恒定律，能量不会消灭，但可以创造D．电风扇工作时，主要将电能转化为机械能2．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L１和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示。
下列说法正确的是（）A．若凸透镜是L１，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L１，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L２，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L２，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像3．质量相同的甲、乙两种物质从固态开始加热，它们在相同时间内吸收的热量相等，加热时间都为6分钟，它们的温度随时间变化的图像如图所示。
下列说法正确的是（）A．甲在3~6min内是液态B．甲是晶体，乙是非晶体C．在4~6min内，甲的内能保持不变D．在固态时，甲的比热容小于乙的比热容4．在水平桌面上有一个盛有水的容器，木块用细线系住没入水中，如图甲所示。
将细线剪断，木块最终漂浮在水面上，且有2/5的体积露出水面，如图乙所示。
下列说法正确的是（）A．甲、乙两图中，木块受到水的浮力之比是5∶3B．甲、乙两图中，水对容器底部的压强大小相等C．甲图中细线对木块的拉力与木块受到的浮力之比是2∶5D．甲图中容器对水平桌面的压力小于乙图中容器对水平桌面的压力5．在图甲所示的电路中，R1是定值电阻，R2是规格为“20Ω3A”的滑动变阻器，在电路中正确连接有一个电压表（图中未画出）。
电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b端滑向a端。
当滑片P在最右端b处时，电压表示数如图乙所示；P在中点时，电流表的示数为0.8A，电压表示数如图丙所示（电压表选用的量程与乙图不同）。
下列说法正确的是（）甲乙丙A．电压表并联在R2两端B．电源电压是9VC．R1的阻值是5ΩD．R1消耗的最大功率是28.8W二、综合题（共10分。
第7题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分）6．（4分）在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。
部编版2020年中考物理试题分项版解析汇编第期专题机械运动含解析9
专题4 机械运动一、选择题1．【2017•武汉卷】2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A．“天舟一号”相对于“天宫二号”是运动的B．“天舟一号”和“天宫二号”相对于地球是运动的C．“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的【答案】B【解析】“天舟一号”与“天宫二号”成功对接后，它们之间没有位置变化，所以是相对静止的；故A错误；“天舟一号”与“天宫二号”成功对接后，它们之间相对于地球有位置变化，所以是运动的，故B正确；CD错误；故应选B.【考点定位】运动和静止的相对性2．【2017•郴州卷】下列估算符合实际的是（）A．一只新铅笔的长度约1 cm B．人的正常体温约37℃C．一个中学生的质量约500 kg D．一个鸡蛋的重力约10N【答案】B【考点定位】数据的估测3．【2017•郴州卷】随着经济的发展，我国的国防事业得到了相应的发展．如图所示为我国空军战机空中加油时的情景（）A．以地面为参照物，加油机是静止的B．以加油机为参照物，战机是运动的C．以地面为参照物，加油机和战机都是静止的D．以战机为参照物，加油机是静止的【答案】D【考点定位】机械运动4．【2017•衡阳卷】下列数据中，最接近生活实际的是A．一个苹果的质量约为150gB．人的正常体温是39℃C．成年人散步时速度约为4m/sD．家用电热水器正常工作时的功率约为30W【答案】A【解析】一个苹果质量在150g左右，可以与鸡蛋做比较；人体正常温度在37℃左右；成年人散步时速度约为1.1m/s；家用热水器正常工作时的功率在2000W左右。
故选择A。
【考点】质量、温度、速度、电功率5．【2017•岳阳卷】如图所示的测量结果记录正确的是A．物体长度为1.45cm B. 物体质量为6.6g C.温度计示数为16℃ D.电流表示数为0.32A【答案】AA．物体长度为1.45cm，正确，长度的测量的结果记录包括准确值、估读值和单位三部分。

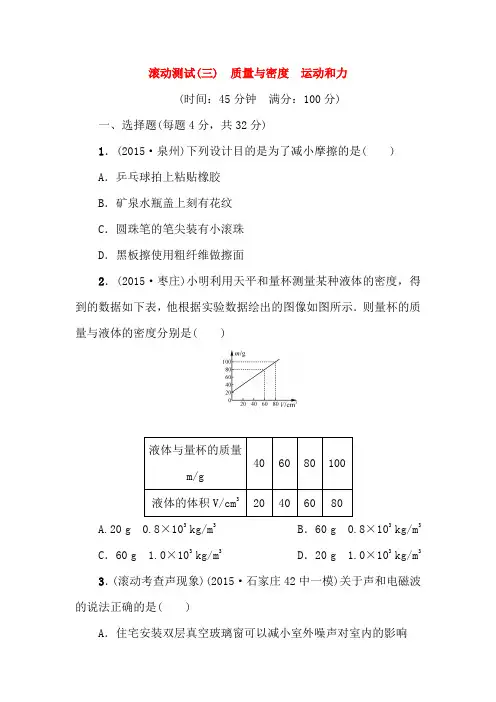

2017届中考物理第一轮滚动复习测试题27
滚动测试(三) 质量与密度运动和力(时间：45分钟满分：100分)一、选择题(每题4分，共32分)1．(2015·泉州)下列设计目的是为了减小摩擦的是( )A．乒乓球拍上粘贴橡胶B．矿泉水瓶盖上刻有花纹C．圆珠笔的笔尖装有小滚珠D．黑板擦使用粗纤维做擦面2．(2015·枣庄)小明利用天平和量杯测量某种液体的密度，得到的数据如下表，他根据实验数据绘出的图像如图所示．则量杯的质量与液体的密度分别是( )A.20 g 0.8×103kg/m3 B．60 g 0.8×103kg/m3C．60 g 1.0×103kg/m3 D．20 g 1.0×103kg/m3 3．(滚动考查声现象)(2015·石家庄42中一模)关于声和电磁波的说法正确的是( )A．住宅安装双层真空玻璃窗可以减小室外噪声对室内的影响B．声和电磁波都能传递信息且都可以在真空中传播C．不同人说话的响度一定不同D．频率的高低决定声音的音色4．(滚动考查速度和参照物)(2015·聊城)如图为“测量物体运动的平均速度”的实验，图中停表的示意图分别表示小车通过斜面A、B、C三点的时刻，B点是全程AC的中点．小车从A点运动到C点的过程中，以下说法正确的是( )A．以木块为参照物，小车是静止的B．小车对斜面的压力就是小车的重力C．小车AB段运动所用时间与BC段运动所用时间相等D．小车AC段的平均速度大于AB段的平均速度5．(2015·岳阳)我国研制的“全碳气凝胶”是目前世界上密度最小的固态材料，其密度仅为0.16 kg/m3，则( )A．该材料体积越大，密度越大B．1 m3的该材料质量为0.16 kgC．该材料制成的物品带到太空，质量减小D．该材料适合做打桩用的重锤6．(2015·河北二模)关于惯性，下列说法正确的一组是( )①运动员跑远时助跑，利用了惯性②司机驾车时系安全带，可以减小惯性③物体只有在静止或做匀速直线运动时有惯性④紧急刹车时人会向前倾，是因为人具有惯性A．①② B．③④ C．②③ D．①④7．(2015·广东)如图所示，人沿水平方向推装满沙子的车，但没有推动，下列说法正确的是( )A．人对车的作用力小于车对人的作用力B．人对车的推力小于地面对车的摩擦力C．沙子受到的重力与地面对车的支持力是一对平衡力D．人对车的推力与地面对车的摩擦力是一对平衡力8．(多选)(2015·北京)下列说法中正确的是( )A．如果苹果在下落的过程中，速度越来越大，则苹果受力是不平衡的B．将水桶从地面上提起来，手对水桶的作用力大于水桶对手的作用力C．木箱静止在地面上，木箱对地面的压力与木箱所受的重力大小相等D．沙狐球离开手后，在水平台面上滑行越来越慢，是由于沙狐球受到阻力作用二、填空题(每空3分，共27分)9．(2015·衡阳)中国姑娘李坚柔在索契冬奥会短道速滑比赛中夺金．在滑行的过程中，以李坚柔为参照物冰面是________(填“运动”或“静止”)的；冰刀与冰面之间的摩擦是________(填“滑动”或“滚动”)摩擦．10．(2015·陕西)小强行走时被石块绊了一下，身体向前倾倒．对此情景合理的解释是：小强原来相对于地面是________的，当他的________(填“脚”或“上身”)的运动状态突然改变时，他的________(填“脚”或“上身”)由于惯性仍保持原来的运动状态．11．(2015·东营)质量为0.5 kg的空瓶，装满水后的总质量为2.0 kg，装满某种液体后的总质量为 1.7 kg，此液体密度为________kg/m3(ρ水＝1.0×103 kg/m3)．12．(滚动考查热量、物态变化)(2014·达州)完全燃烧0.3 m3的天然气来加热水箱中的水，放出的热量是________J；若放出热量的84%被水吸收，则可以将水箱中20 kg，20 ℃的水加热到________℃【天然气的热值为3.0×107 J/m3，c水＝4.2×103J/(kg·℃)，当地大气压为一个标准大气压】．在洗浴过程中我们看到浴室里有大量“白气”产生，这些“白气”是水蒸气________(填物态变化)形成的．三、作图题(3分)13．(2015·资阳)如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F.四、实验探究题(共22分)14．(11分)(2015·营口)在探究“影响滑动摩擦力大小因素”的实验中，实验装置如图所示，选取三个相同的木块分别放在不同的接触面上，其中甲、乙两图的接触面是相同的木板，丙图的接触面是棉布．(1)实验中用弹簧测力计拉着木块在水平木板上做____________运动．根据____________条件可知，木块所受摩擦力的大小等于弹簧测力计的示数．(2)由________图和________图可以探究滑动摩擦力大小与压力的关系．(3)若乙装置中，木块在运动过程中拉力突然变大，滑动摩擦力将________(填“不变”“变大”或“变小”)．(4)评估此实验方案的不足之处是__________________________________________________________.(答出一条即可)15．(11分)(2015·泰州)有一种巧妙测量人体血液密度的方法，测量前需先用天平和量筒测定几种硫酸铜溶液的密度备用．(1)测量前，应把天平放在____________上，当移动游码至零刻度处时，指针偏向分度盘的右侧，则应将平衡螺母向________调，使指针指在分度盘的中央．(2)接下来的测量步骤如下：①往烧杯中倒入适量的硫酸铜溶液，测出烧杯和溶液的质量为49.2 g；②将烧杯中的一部分溶液倒入量筒，读出量筒中溶液的体积为20 mL；③测出烧杯和剩余溶液的质量，砝码及游码的位置如图所示．将下面的实验记录表填写完整：(3)测定血液密度时，具体操作如下：在几支试管中分别装入密度已知且不等的硫酸铜溶液；然后向每支试管中滴入一滴待测溶液，只要看到哪一支试管中的血液处于悬浮状态，就知道被测血液的密度了，这是为什么？请利用所学知识，简要分析，写出推理过程．分析推理过程：_________________________________________________________.五、计算题(共16分)16．(8分)(2015·张家界)张家界大峡谷玻璃桥位于湖南省张家界大峡谷景区内，玻璃桥十分新颖、造型简洁美观，与周边自然环境十分协调．按照设计，玻璃桥总长430米、宽6米，桥面全部采用透明玻璃铺设，是一种全玻璃结构的桥梁．玻璃桥桥面由三层玻璃叠加而成，每层99块，每块规格3 m×4.5 m、厚2 cm.桥面单层玻璃最低可承载20吨．(g取10 N/kg)(1)一名游客通过玻璃桥用了10分钟的时间，求：此游客的平均速度是多少？(2)已知此种玻璃的密度为 2.5×103 kg/m3，求：一块玻璃受到的重力多大？17．(8分)(2015·烟台)现代社会上汽车大量增加，交通事故也在增多，发生交通事故的一个重要原因，就是遇到意外情况时汽车不能立即停止．驾驶员从发现情况到操纵刹动器来刹车需要一段时间，这段时间叫反应时间；在这段时间内汽车前进的距离，叫反应距离．从制动器发生作用到汽车完全停下来，又要前进一段距离，这段距离叫制动距离．下表是一个机警的驾驶员驾驶一辆保养很好的汽车在干燥的水平公路上以不同的速度行驶时，测得的反应距离和制动距离．(1)分析上表数据，影响汽车制动距离的主要因素是什么？如果在雨雪天，汽车的制动距离又将怎样变化？并简要说明变化的原因．(2)利用上表数据计算得出该驾驶员的反应时间是多少？(结果保留两位小数)(3)若汽车以某一速度在平直路面上匀速行驶100 km，消耗汽油10 L，汽油完全燃烧放出的热量有30%用来驱动汽车做有用功，计算这辆汽车匀速行驶时受到的阻力．(汽油的密度为0.7×103 kg/m3，汽油的热值为4.6×107 J/kg)参考答案1．C 2.D 3.A 4.D 5.B 6.D 7.D 8.AD 9.运动 滑动10.运动 脚 上身 11.0.8×103 12.9×106 100 液化 13.14.(1)匀速直线 二力平衡 (2)甲 乙 (3)不变 (4)不能保证木块一直做匀速直线运动/在运动中读数，误差较大/测力计在运动中读数困难/拉动木块匀速运动非常困难15.(1)水平工作台 左 (2)28.2 21 1.05 (3)血滴悬浮，F 浮＝G ，V 排＝V ，由阿基米德原理知：ρ液V 排g ＝ρ血Vg ，∴ρ液＝ρ血16.(1)所用时间t ＝10 min ＝600 s ，则平均速度v ＝s t ＝430 m 600 s≈0.72 m/s.(2)玻璃体积V ＝3 m×4.5 m×0.02 m＝0.27 m 3，由ρ＝m V得：玻璃质量m ＝ρV ＝2.5×103 kg/m 3×0.27 m 3＝675 kg.重力G ＝mg ＝675 kg×10 N/kg＝6 750 N ．17.(1)影响汽车制动距离的主要因素是汽车的速度；变长，雨雪天路面湿滑，轮胎与地面的摩擦力减小，对汽车的阻力会变小．(2)由表格中数据可知当反应距离不同时驾驶员的反应时间分别为t 1＝s 1/v 1＝7×10－3 km/40 km/h ＝0.175 h ；t 2＝s 2/v 2＝11×10－3 km/60km/h≈0.183 h；t 3＝s 3/v 3＝19×10－3 km/100 km/h ＝0.19 h ．则驾驶员的反应时间为t ＝(t 1＋t 2＋t 3)/3＝(0.175 h ＋0.183 h ＋0.19h)/3≈0.18 h．(3)消耗汽油的质量为m＝ρV＝0.7×103 kg/m3×10×10－3 m3＝7 kg，汽油完全燃烧放出的热量为Q＝qm＝4.6×107J/kg×7 kg＝3.22×108J，所做的有用功W＝30%Q＝30%×3.22×108J＝9.66×107J，则这辆汽车匀速行驶时受到的阻力f＝W/s＝9.66×107 J/100 000 m＝966 N.。

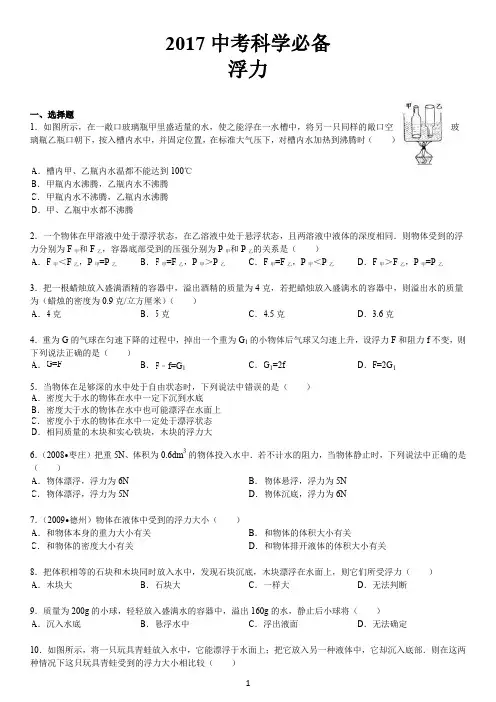

2017年中考物理浮力经典难题(答案)..
2017中考科学必备浮力一、选择题1．如图所示，在一敞口玻璃瓶甲里盛适量的水，使之能浮在一水槽中，将另一只同样的敞口空玻璃瓶乙瓶口朝下，按入槽内水中，并固定位置，在标准大气压下，对槽内水加热到沸腾时（）2．一个物体在甲溶液中处于漂浮状态，在乙溶液中处于悬浮状态，且两溶液中液体的深度相同．则物体受到的浮3．把一根蜡烛放入盛满酒精的容器中，溢出酒精的质量为4克，若把蜡烛放入盛满水的容器中，则溢出水的质量4．重为G的气球在匀速下降的过程中，掉出一个重为G1的小物体后气球又匀速上升，设浮力F和阻力f不变，则6．（2008•枣庄）把重5N、体积为0.6dm3的物体投入水中．若不计水的阻力，当物体静止时，下列说法中正确的是10．如图所示，将一只玩具青蛙放入水中，它能漂浮于水面上；把它放入另一种液体中，它却沉入底部．则在这两种情况下这只玩具青蛙受到的浮力大小相比较（）11．（扬州）如图所示，将系于绳端质量相等的铁桶和实心铁球同时浸没在水中，静止在如图所示位置，绳子对它们的拉力F1和F2的大小关系是（）16．（苏州）一个边长为a的立方体铁块从图（甲）所示的实线位置（此时该立方体的下表面恰与水面齐平），下降至图中的虚线位置，则能正确反映铁块所受水的浮力的大小F和铁块下表面在水中的深度h关系的图象是．B C D18．（南京）如图所示，一只烧杯中盛有石蜡油、水和水银三种液体，液体之间并不溶合．将一实心铅块（铅的密度是11.3g/cm 3）轻轻该放入烧杯中，图中能正确显示出铅块静止时位置的如图是（）．BC D19．一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示．图上画出了几个力的方向，你认为鸡蛋所受浮力的方向应是（ ）22．（河北）如图所示，质量相同的甲、乙、丙三个物体浸没在水中．甲上浮、乙悬浮、丙下沉，在甲露出水面之前，关于它们所受浮力的说法正确的是（ ）23．（西城区）如图所示，在水槽中有体积相等的甲、乙两个小球．甲球漂浮在水面，乙球悬浮在水中．它们受到的浮力分别为F 甲和F 乙；它们的密度分别为ρ甲和ρ乙．下列关于甲、乙受到的浮力和它们的密度的说法，正确的是（ ）25．将一实心物体先后投入足量的水和酒精中，物体静止时，所受浮力分别为6N和5N，判定物体在水酒精中的浮3326．向一个质量可以忽略不计的塑料瓶中装入密度为ρA的液体后密闭，把它分别放在盛有密度为ρ甲、ρ乙两种液体的容器中，所受浮力分别为F甲、F乙，如图所示，下列判断正确的是（）28．如图所示，质量均匀的物体悬浮在水中，现将它沿图示虚线切为大小不等的两块后仍放在水中，则（）30．在弹簧测力计下挂一实心物体，弹簧测力计的示数是F，如果把物体浸没在水中央，物体静止时弹簧测力计的示数为，则该物体的密度是（）32．（2009•贵阳）研究发现，同一物体在地球的不同纬度所受的重力不同，物体越靠近赤道，所受重力越小；越靠近地球两极，所受重力越大．一艘军舰从我国青岛港出发，前往位于赤道附近的亚丁湾执行护航任务，若海水密度33．（2009•济宁）物理小组制作的潜水艇模型如图所示．通过胶管A从烧瓶中吸气或向烧瓶中吹气，就可使烧瓶下沉、上浮或悬浮．当烧瓶处于如图所示的悬浮状态时，若从A管吸气，烧瓶将会（）34．（2009•台州）有一种被称作“跟屁虫”的辅助装备是游泳安全的保护神，如图所示．“跟屁虫”由一个气囊和腰带组成，两者之间由一根线连接．正常游泳时，连接线是松驰的，气囊漂浮着，跟人如影相随．在体力不支等情况下，可将气囊压入水中，防止人下沉，在此情况下（）35．（2008•宁波）如图所示，一个斜柱状容器内盛有一定量的水，水面浮着一个重为5N的球．如果把球取出，则水对容器底部压力的减少值（）36．（2009•河北）一物体（长方体）漂浮在液面上，如图（甲）所示，对物体施加力的作用，使物体下降至图中的虚线位置．已知物体的下表面到水面的高度为h，水对物体下表面的压强为p，物体受到的浮力为F浮，p、F浮与h 的关系如图（乙）所示．其中正确的是（）37．如图，物体漂浮在液面上，是由于（）38．甲、乙两只密度计，放在水中静止时，正好甲密度计与水面相平刻度处以上的其它刻线被磨损，而乙密度计与水面相平刻度处以下的其它刻线被磨损，如图所示．现在要测定浓盐水的密度，应选用（）39．如图所示，在甲图中，物块有四分之一体积浸没水中，弹簧秤的示数为14.7N，在乙图中，同一物块有四分之三的体积浸没水中，弹簧秤的示数为9.8N．则在丙图中，该物体全部浸没水中，此时弹簧秤的示数应是（）40．烧杯中的一大块冰内含有一定量的砂子，冰块漂浮在水面，杯中水面恰好与杯口相平，且冰块上部高出杯口．在42．边长为20cm的立方体，水平浸入足够多的水中，如果上表面与水面间的距离为5cm，物体所受的浮力（g取44．公共厕所自动冲洗用的水箱里有一圆柱形浮筒P，出水管口有一个圆片形盖子a，两者用短链相连（如图所示）．若水箱的深度足够，要实现自动定时冲洗（）二、填空题45．一次龙卷风发生时，屋外气压急剧降到90kPa，当时门窗紧闭，可以认为室内气压是标准大气压，粗略取作100kPa，若室内屋顶的面积为100m2，这时屋顶受到的内外压力的差可达_________N，方向_________，房屋受到的浮力为_________．46．（2010•安顺）如图所示，把一个小球分别放入盛满不同液体的甲、乙两个溢水杯中，甲杯中溢出的液体质量是40g，乙杯中溢出的液体质量是50g，则：小球质量是_________g，甲、乙两杯中液体的密度之比ρ甲：ρ乙_________4：5（选填“＞”“=”或“＜”）47．一艘轮船由东海驶入长江，所受到浮力_________（填“变大”或“变小”或“不变”），该船在南京港卸下货物前后，船的吃水线深度减小0.2m，该船在水面附近的水平横截面积平均为4500m2，则卸下的货物的质量约为_________t．48．如图所示，弹簧秤下吊着一个质量为0.78kg的金属块，当金属块全部浸没在底面积为10cm2的柱形容器的酒精中时，弹簧秤的示数减小至0.8N．则酒精对容器底增加的压强△P=_________Pa，金属块的密度ρ=_________kg/m3．（g=10N/kg）49．如图，放有铁块的杯子漂浮在水面上，如果把铁块用细线悬挂在杯底，杯子和铁块受到的浮力将_________，水对容器底部的压强将_________．（填增大、减小或不变）50．质量相等的一个空心铅球和一个木块均悬浮在水面上，空心铅球排开水的体积_________（选填“大于”、“小于”或“等于”）木块排开水的体积．51．一座冰山，露出海面的体积是1000m3，那么这冰山重力为_________牛．（海水的密度为1.03克/厘米3，冰的密度为0.9克/厘米3）52．有一木块放在水中，当上面放有质量为0.5kg的重物时，木块恰好全部浸入水中，若拿去重物，木块有的体积露出水面．则木块的体积为_________dm3，密度为_________kg/m3．53．一条货船在黄河中航行时，浸在水中的体积是30m3，船受到的浮力为_________N．在码头将货物卸下后，河水对船底压强大小的变化情况是_________．（g取10N/kg）．54．（2006•福州）死海是著名的咸水湖，当人完全浸入海水时，人受到的浮力_________人受到的重力，所以人就会向上浮起；当人漂浮在海面上时，人受到的浮力_________人受到的重力．（以上均选填“大于”“等于”或“小于”）55．（2004•贵阳）一个重5N的木块漂浮在水面上，它受到的浮力为_________N，它排开水的体积为_________ m3．（g=10N/kg）56．（广东）一个物体所受的重力为10N，将其全部浸没在水中时．排开的水所受的重力为20N．此时它所受的浮力_________N，放手后物体将_________（选填“上浮”、“下沉”或“悬浮”）．57．在半杯水中放入一只新鲜鸡蛋，观察到鸡蛋处于沉底状态，这时鸡蛋所受的浮力_________鸡蛋所受的重力．将盐慢慢倒入水杯中，并轻轻搅拌，随着杯中盐水密度的增大，可观察到鸡蛋将_________．在该过程中，鸡蛋的体积_________，盐水的密度_________，鸡蛋所受到的浮力_________．鸡蛋上浮表明鸡蛋所受的浮力_________鸡蛋所受的重力．最后观察到鸡蛋在浓盐水中处于漂浮状态，这时鸡蛋所受的浮力_________鸡蛋所受的重力．58．将一个体积为2m3，密度为0.5×103kg/m3的物体投入水中，当物体在水中静止时，它受到的浮力为_________ N，若将此物体投入密度为0.4×103kg/m3的液体中，物体静止时受到的浮力为_________N．59．将挂在弹簧秤上的物体的一半浸没在水中，弹簧秤的示数比物体未浸入水之前减少了1N，这个物体的体积是_________cm3，当这物体全部浸没在水中时，弹簧秤的示数是3N，这物体重_________N．60．（2009•威海）小明同学把一个体积为125cm3苹果放入水中，苹果在水里处于悬浮状态，则苹果所受的浮力为_________N，小明从水中取出苹果，分成一个大块和一个小块，如图所示，再将小块放入水中，发现小块沉入水底，据这些现象可以推断：若将大块浸没入水中，松手后大块将会_________（g=10N/kg，水的密度为1×103kg/m3）．三、实验探究题61．在探究“影响浮力大小因素”的实验中，小宇同学利用体积相同的铁块A和铝块B及图示器材，做了如图所示的若干实验．（1）若要探究物体所受浮力的大小是否与物体的密度有关，应选用的操作是_________（填写序号）；这一实验操作中，应控制的变量是_________．（2）根据以上实验，如何判断浮力的大小是否与物体的密度有关？（3）将操作①③⑤组合起来，可探究浮力的大小是否与_________有关．62．在探究“浮力的大小与哪些因素有关”的实验中，某同学猜想：浮力大小可能与液体密度的大小、物体浸入液体中体积的大小、物体重力的大小有关．请你设计一个方案，探究“浮力的大小与物体的重力大小是否有关”．实验提供如下器材：实验桌、弹簧测力计、量筒、烧杯各一个；水、盐水、细线适量；一大块橡皮泥；体积相同的铜块和铁块各一块；体积不同的铁块各一块．（1）从给定的器材中选出你需要的器材：_________；（2）实验步骤：（3）根据可能出现的实验现象，得出相应的探究结论．63．给你一根细线、一支滴管、一小块金属、一只盛有足够深水的水槽、一个底端固定一重物的塑料厚壁直筒（塑料直筒放入水中后能竖直漂浮、筒壁上标有筒内容积的刻度）．请利用上述器材测出小金属块的密度．（1）写出主要操作步骤．（2）根据测得的物理量，写出小金属块密度的表达式为_________．64．现有一只量筒，一块油泥，足量的水和一根细线，你如何测出油泥的密度．65．（济宁）小明想比较牛奶的密度和豆浆的密度的大小，可身边没有密度计，也没有天平和量筒．请你帮他设计原理不同的两种方法来比较这两种液体密度的大小．要求：其它器材任选；简要写出比较的方法．方法1_________；方法2_________．66．现提供如下器材：正方体物块（密度大于水的密度）、天平（附砝码）、弹簧测力计、溢水杯、烧杯、刻度尺、细线、水（水的密度ρ水已知）．根据以上器材可以设计多个实验，如下表中的示例：测定正方体物块的密度．=67．在探究“影响浮力大小的因素”这一问题时，年级“物理兴趣小组”的同学做了如图所示的一系列实验，请你从中选出一些图，针对某一个因素进行探究，并通过分析弹簧秤的示数，说明你的探究结果．探究因素_________，选用的图是_________（填图中序号），探究的结果是_________．68．（2009•金华）某研究性学习小组的同学为了制作能够方便鉴别液体种类的仪器．他们猜测漂浮在液面上的物体浸在液体中的深度可能与物体的质量、液体的种类存在着某种关系，并进行实验探究．实验时，该小组同学选用一个圆柱形的瓶子，内装不同质量的细沙，先后漂浮在甲、乙两种液体中，并用仪器测出每一次实验时瓶和细沙的总质量及圆柱形的瓶子底部所处的深度h（已知甲、乙两种液体的密度分别为ρ甲、ρ乙），如图所示．记录的数据如表一、表二所示．子，它浸在液体中的深度与瓶和沙的总质量成_________比．（2）分析比较实验的数据及相关条件，可知甲、乙两种液体的密度关系是ρ甲_________ρ乙（3）实验序号1的这次实验，圆柱形瓶子所受的浮力为_________牛（g取10牛/千克），若圆柱形瓶子的底部面积为0.002米2，则甲液体的密度为_________千克/米3（结果保留小数点后1位）．69．（8分）（2009•湖州）某科学兴趣小组用以下器材设计实验，探究“物体漂浮时，所受浮力与自才身重力的大小关系”．器材：弹簧秤、量筒、小塑料瓶、细线、若干玻璃珠．①向量筒中注入适量的水，读出量筒中水的体积V1=30毫升．②在质量为5克的小塑料瓶中放入适量的玻璃珠，测出放有玻璃珠的小塑料瓶的重力G③将该小塑料瓶放入量筒中，使它浮在水面上．稳定时读出水面对应的刻度V2=90毫升．④比较小塑料瓶的重力和所受的浮力的大小关系，可以初步得出结论．（1）使用测量仪器前，应观察它的量程和最小刻度值．图示弹簧测力计的量程是_________牛．（2）小塑料瓶本身就能浮在水面，实验时为什么还要放入适量的玻璃珠？_________．（3）计算放有玻璃珠的小塑料瓶所受的浮力F=_________牛．（g=10N/kg）70．（2009•安顺）在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：①可能跟物体浸入液体的深度有关；②可能跟物体的重力有关；③可能跟物体的体积有关；④可能跟物体浸入液体的体积有关；⑤可能跟液体的密度有关．为了验证上述猜想，小明做了如图所示的实验；他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：（1）铁块分别在水中1一2一3的位置，观察弹簧测力计的示数怎样变化？在位置3一4中，弹簧测力计的示数又怎样变化？能说明什么间题．（2）比较实验的整个过程，分析弹簧测力计的示数的变化规律，可以总结出什么结论．能证明上述哪个猜想是正确的？四、简答与计算题71．如图所示的大鱼和小鱼的争论中，请你评判一下谁对谁错？并说明理由．72．（宿迁）将一个鸡蛋轻轻放入烧杯水中，然后向水中加盐，使鸡蛋上浮，如图所示．（1）在图中画出鸡蛋上浮时的受力示意图；（2）鸡蛋浮出水面后，不会立即停止，还会上升一些，这是什么原因？答：_________．73．在烧开水时，我们都看到过这样的现象：水中产生大量的气泡，这些气泡不断上升，到达水面时破裂并放出水蒸气．你能否用学到的液体压强知识和浮力知识来解释这个现象？74．人们常用“冰山一角”来形容事物显露出来的仅仅是其很小的一部分，更多的还隐藏在表面现象之下．事实上，冰山浮在海水中的确只露“一角”，那么这露出的“一角”到底占冰山大小的多少呢？请你用物理知识通过计算和简要是文字具体说明．（ρ冰=0.9×103kg/m3，ρ海水=1.03×103kg/m3）75．（宿迁）打捞沉船时，常先将金属浮箱注满水，沉入水底，再用钢绳将其固定在沉船上，然后向浮箱中压入气体排出浮箱内的水，这样浮箱就可上浮把沉船拉起．某次打捞作业中，所用的浮箱边长为2m的正方体，自重2000N．当浮箱上表面沉到距水面20m处时（g取10N/kg），求：（1）浮箱上表面受到水的压强；（2）浮箱受到水的浮力；（3）当把浮箱内水全部排出，浮箱与沉船一起匀速上浮时，浮箱对沉船的拉力．76．体积为10m3的气球，自重为60牛．（1）求气球在空气中受到的浮力；（2）气球最多能载多重的物体？（空气的密度为1.29千克/米3，g取10N/kg）77．将一个实心小球先后放入盛有足量的水和足量的酒精的两个容器中，小球静止时受到的浮力分别是4.5N和4.0N，小球的密度比水的密度小，但比酒精的密度大，酒精的密度为0.8×103kg/m3．（1）试分析说明小球在这两种液体中的浮沉状态．（2）根据题中所给条件求出与小球有关的物理量．（取g=10N/kg）．78．重4.5N，体积为500cm3的铝球，放入水中静止时受的浮力多大？79．如图所示．质量为400g，底面积为50cm2的溢水杯，置于水平桌面上，倒入某种液体至溢口，液面高为10cm，此时液体对容器底部的压强为1.176×103Pa．问：若将长16cm，密度为0.9×103kg/m3的圆柱形物体竖直放入该液体中（不倾倒），试判断该物体静止时与容器底部是否接触．2012年中考物理浮力经典难题参考答案与试题解析一、选择题1．如图所示，在一敞口玻璃瓶甲里盛适量的水，使之能浮在一水槽中，将另一只同样的敞口空玻璃瓶乙瓶口朝下，按入槽内水中，并固定位置，在标准大气压下，对槽内水加热到沸腾时（）2．一个物体在甲溶液中处于漂浮状态，在乙溶液中处于悬浮状态，且两溶液中液体的深度相同．则物体受到的浮3．把一根蜡烛放入盛满酒精的容器中，溢出酒精的质量为4克，若把蜡烛放入盛满水的容器中，则溢出水的质量=4．重为G的气球在匀速下降的过程中，掉出一个重为G1的小物体后气球又匀速上升，设浮力F和阻力f不变，则6．（2008•枣庄）把重5N、体积为0.6dm3的物体投入水中．若不计水的阻力，当物体静止时，下列说法中正确的是10．如图所示，将一只玩具青蛙放入水中，它能漂浮于水面上；把它放入另一种液体中，它却沉入底部．则在这两种情况下这只玩具青蛙受到的浮力大小相比较（）11．（扬州）如图所示，将系于绳端质量相等的铁桶和实心铁球同时浸没在水中，静止在如图所示位置，绳子对它们的拉力F1和F2的大小关系是（）=16．（苏州）一个边长为a的立方体铁块从图（甲）所示的实线位置（此时该立方体的下表面恰与水面齐平），下降至图中的虚线位置，则能正确反映铁块所受水的浮力的大小F和铁块下表面在水中的深度h关系的图象是（）．B C D18．（南京）如图所示，一只烧杯中盛有石蜡油、水和水银三种液体，液体之间并不溶合．将一实心铅块（铅的密度是11.3g/cm3）轻轻该放入烧杯中，图中能正确显示出铅块静止时位置的如图是（）．B C D19．一个盛有盐水的容器中悬浮着一个鸡蛋，容器放在斜面上，如图所示．图上画出了几个力的方向，你认为鸡蛋所受浮力的方向应是（）22．（河北）如图所示，质量相同的甲、乙、丙三个物体浸没在水中．甲上浮、乙悬浮、丙下沉，在甲露出水面之前，关于它们所受浮力的说法正确的是（）23．（西城区）如图所示，在水槽中有体积相等的甲、乙两个小球．甲球漂浮在水面，乙球悬浮在水中．它们受到的浮力分别为F甲和F乙；它们的密度分别为ρ甲和ρ乙．下列关于甲、乙受到的浮力和它们的密度的说法，正确的是（）25．将一实心物体先后投入足量的水和酒精中，物体静止时，所受浮力分别为6N和5N，判定物体在水酒精中的浮3326．向一个质量可以忽略不计的塑料瓶中装入密度为ρA的液体后密闭，把它分别放在盛有密度为ρ甲、ρ乙两种液体的容器中，所受浮力分别为F甲、F乙，如图所示，下列判断正确的是（）比较；==28．如图所示，质量均匀的物体悬浮在水中，现将它沿图示虚线切为大小不等的两块后仍放在水中，则（）30．在弹簧测力计下挂一实心物体，弹簧测力计的示数是F，如果把物体浸没在水中央，物体静止时弹簧测力计的示数为，则该物体的密度是（）求出物体的密度．=F；==ρ32．（2009•贵阳）研究发现，同一物体在地球的不同纬度所受的重力不同，物体越靠近赤道，所受重力越小；越靠近地球两极，所受重力越大．一艘军舰从我国青岛港出发，前往位于赤道附近的亚丁湾执行护航任务，若海水密度33．（2009•济宁）物理小组制作的潜水艇模型如图所示．通过胶管A从烧瓶中吸气或向烧瓶中吹气，就可使烧瓶下沉、上浮或悬浮．当烧瓶处于如图所示的悬浮状态时，若从A管吸气，烧瓶将会（）34．（2009•台州）有一种被称作“跟屁虫”的辅助装备是游泳安全的保护神，如图所示．“跟屁虫”由一个气囊和腰带组成，两者之间由一根线连接．正常游泳时，连接线是松驰的，气囊漂浮着，跟人如影相随．在体力不支等情况下，可将气囊压入水中，防止人下沉，在此情况下（）35．（2008•宁波）如图所示，一个斜柱状容器内盛有一定量的水，水面浮着一个重为5N的球．如果把球取出，则水对容器底部压力的减少值（），×××=，s=36．（2009•河北）一物体（长方体）漂浮在液面上，如图（甲）所示，对物体施加力的作用，使物体下降至图中的虚线位置．已知物体的下表面到水面的高度为h，水对物体下表面的压强为p，物体受到的浮力为F浮，p、F浮与h 的关系如图（乙）所示．其中正确的是（）37．如图，物体漂浮在液面上，是由于（）38．甲、乙两只密度计，放在水中静止时，正好甲密度计与水面相平刻度处以上的其它刻线被磨损，而乙密度计与水面相平刻度处以下的其它刻线被磨损，如图所示．现在要测定浓盐水的密度，应选用（）39．如图所示，在甲图中，物块有四分之一体积浸没水中，弹簧秤的示数为14.7N，在乙图中，同一物块有四分之三的体积浸没水中，弹簧秤的示数为9.8N．则在丙图中，该物体全部浸没水中，此时弹簧秤的示数应是（）ρvgρvgρvg=14.7Nρvg=9.8N可得：ρ40．烧杯中的一大块冰内含有一定量的砂子，冰块漂浮在水面，杯中水面恰好与杯口相平，且冰块上部高出杯口．在=+=，+42．边长为20cm的立方体，水平浸入足够多的水中，如果上表面与水面间的距离为5cm，物体所受的浮力（g取44．公共厕所自动冲洗用的水箱里有一圆柱形浮筒P，出水管口有一个圆片形盖子a，两者用短链相连（如图所示）．若水箱的深度足够，要实现自动定时冲洗（）二、填空题45．一次龙卷风发生时，屋外气压急剧降到90kPa，当时门窗紧闭，可以认为室内气压是标准大气压，粗略取作100kPa，若室内屋顶的面积为100m2，这时屋顶受到的内外压力的差可达106N，方向竖直向上，房屋受到的浮力为106N．，46．（2010•安顺）如图所示，把一个小球分别放入盛满不同液体的甲、乙两个溢水杯中，甲杯中溢出的液体质量是40g，乙杯中溢出的液体质量是50g，则：小球质量是50g，甲、乙两杯中液体的密度之比ρ甲：ρ乙＜4：5（选填“＞”“=”或“＜”）＜47．一艘轮船由东海驶入长江，所受到浮力不变（填“变大”或“变小”或“不变”），该船在南京港卸下货物前后，船的吃水线深度减小0.2m，该船在水面附近的水平横截面积平均为4500m2，则卸下的货物的质量约为900t．，48．如图所示，弹簧秤下吊着一个质量为0.78kg的金属块，当金属块全部浸没在底面积为10cm2的柱形容器的酒精中时，弹簧秤的示数减小至0.8N．则酒精对容器底增加的压强△P=800Pa，金属块的密度ρ=7.8×103kg/m3．（g=10N/kg）=10==0.1m===7.849．如图，放有铁块的杯子漂浮在水面上，如果把铁块用细线悬挂在杯底，杯子和铁块受到的浮力将不变，水对容器底部的压强将不变．（填增大、减小或不变）50．质量相等的一个空心铅球和一个木块均悬浮在水面上，空心铅球排开水的体积等于（选填“大于”、“小于”或“等于”）木块排开水的体积．V=即可比较排开液体体积的大小关系．。

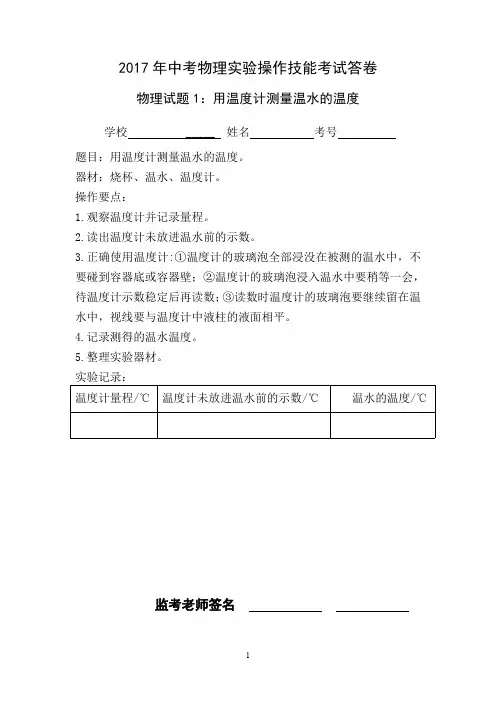

2017年中考物理实验操作技能考试答卷
2017年中考物理实验操作技能考试答卷物理试题1：用温度计测量温水的温度学校_____姓名考号题目：用温度计测量温水的温度。
器材：烧杯、温水、温度计。
操作要点：1.观察温度计并记录量程。
2.读出温度计未放进温水前的示数。
3.正确使用温度计:①温度计的玻璃泡全部浸没在被测的温水中，不要碰到容器底或容器壁；②温度计的玻璃泡浸入温水中要稍等一会，待温度计示数稳定后再读数；③读数时温度计的玻璃泡要继续留在温水中，视线要与温度计中液柱的液面相平。
4.记录测得的温水温度。
5.整理实验器材。
实验记录：温度计量程/℃温度计未放进温水前的示数/℃温水的温度/℃监考老师签名2017年中考物理实验操作技能考试评定卡物理试题1：用温度计测量温水的温度评定方法：正确完成3个以上（含3个）考查点为合格。
实验操作情况评定表：（在评定栏内合格打“√”，不合格打“×”）监考老师签名2017年中考物理实验操作技能考试答卷物理试题2：用天平和量筒测量小石块的密度学校_____姓名考号题目：用天平和量筒测量小石块的密度。
器材：天平、砝码、量筒、小石块、细线、烧杯、水。
操作要点：1.完成天平平衡的调节：①把天平放在水平桌面上；②把游码移到零位置；③调节平衡螺母使天平横梁平衡。
2.用天平测出小石块的质量：①把小石块放在左盘，在右盘中加减砝码并调节游码位置，使天平平衡；②读出小石块的质量m并记录在表格中。
3.用量筒测出小石块的体积：①往量筒中注入适量的水并记下水的体积V1；②用细线系好小石块，轻放入量筒并浸没在水中，读出小石块和水的总体积V2。
4.算出小石块的体积V和密度ρ，并记录在表格中。
5.整理实验器材。
实验记录：小石块的质量m/g 水的体积V1/cm3小石块和水的总体积V2/cm3小石块的体积V/cm3小石块的密度ρ/(g·cm-3)监考老师签名2017年中考物理实验操作技能考试评定卡物理试题2：用天平和量筒测量小石块的密度评定方法：正确完成3个以上（含3个）考查点为合格。
中考物理模拟试题含答案及评分标准
2017中考模拟考试物理试题时限：70分钟满分：100分Ⅰ单项选择题每小题分,共50分1、如图所示的四幅图中,不能产生声音的是▲敲击水瓶真空罩中响铃的关闭的立体声收吹着的哨2、如图所示声波的波形图,下列说法正确的是▲A．甲、乙的音调和响度相同 B．甲、丙的音调和音色相同C．乙、丁的音调和音色相同 D．丙、丁的音色和响度相同3、以下温度计使用方法中,哪个是对的▲A．②和⑤B．①和④C．③和⑥D．都正确4、我国是一个缺水的国家,因而污水净化有极重要的战略意义．右图是某同学发明的太阳能净水器,对照图示分析,污水被净化先后发生的物态变化是▲A．升华液化B．液化汽化C．汽化液化D．熔化液化5、下列关于温度、内能和热量的说法,正确的是▲A．同一物体,温度越高内能越大B．0℃的冰没有内能C．物体温度越高,所含热量越多D．物体内能减少,一定对外做功6、图中关于光现象的描述,其原理与其它三个不同的是▲A．叉鱼时向更深处投掷鱼叉 B．商场内监控探头的应用C．缸中金鱼“变大” D．日食现象7、小明在某商场买鞋,他选一新鞋在竖直的“试鞋镜”前试穿,如图所示,但在镜中他看不到自己穿着的新鞋的像;为了清楚地看到新鞋在镜子里成的像,则他该▲A．弯腰或下蹲 B．使身体离镜子远一些C．把穿着新鞋的脚抬高 D．使身体离镜子近一些8、2012年2月12日,台北医科大学眼科教授蔡瑞芳宣布今后不再做准分子激光角膜屈光治疗技术LASIK技术的近视矫正手术,因为不少当年接受手术的患者十多年后视力明显下降;下列四幅图说明近视眼成像原理和近视眼的矫正方法正确的是▲A．①③ B.①④ C.②③D. ②④9、下列估测最接近实际的是▲A.一页纸的厚度约为B.一个鸡蛋的质量约为50gC.一个中学生从一楼走上二楼做的功约150JD.家用液晶电视的电功率约2kW10、我国研制的“全碳气凝胶”密度为m3,是世界上密度最小的固态材料,则▲A．该材料体积越大,密度越大 B．1m3的该材料质量为0.16kgC．该材料制成的物品带到太空,质量减小 D．该材料适合做打桩用的重锤11、龟兔赛跑新篇：兔子和乌龟自从上次赛跑后,成为了好朋友,于是在以后的旅行中,陆地上兔子背着乌龟跑,在水中乌龟驮着兔子游,兔子和乌龟因此都走得更快更远了,实现了共赢;当兔子背着乌龟在陆地上奔跑时,下列说法正确的是▲A．以兔子为参照物,乌龟是运动的B．以乌龟为参照物,兔子是运动的C．以地面为参照物,乌龟是静止的,兔子是运动的D．以地面为参照物,乌龟和兔子都是运动的12、如图所示的各力中,不属于弹力的是▲A．推土机对泥土的推力B．大象对跷跷板的压力C．地球对月亮的引力D．绳子对小车的拉力13、“足球进校园”推进了校园足球的发展,如图所示是我市某校足球比赛中,小华飞身鱼跃将球顶进球门的情景．在此过程中,下列说法正确的是▲A．球相对于球门是静止的B．小华落地滑行中不受摩擦力C．头对球的力与球对头的力是一对平衡力D．球离开人体后由于惯性继续向前运动14、如下图所示,水平地面上放置着两个底面积不同、高度相同、质量可忽略的薄壁圆柱形容器甲和乙S甲＜S乙,分别盛满质量相等的水和酒精;现将密度为ρ的物体A分别放入水中和酒精中ρ酒精＜ρ＜ρ水,待静止后,水和酒精对容器底部的压强分别为p水和p酒精,甲和乙容器对桌面的压力分别为F甲和F乙,则下列关系正确的是▲A．p水＞p酒精,F甲＞F乙 B．p水＞p酒精,F甲＜F乙C．p水＜p酒精,F甲＝F乙 D．p水＜p酒精,F甲＞F乙15、甲和乙两个泡沫塑料小球用绝缘细线悬挂,甲带正电,乙不带电,会出现的情形是下图中的▲16、把两个小灯串联后接入电路中,发现两个小灯的亮暗程度不同,经测量通过较暗电灯的电流是,那么通过较亮电灯的电流将▲A.大于B.小于C.等于D.无法确定17、如图所示,当开关S闭合后,电压表测出的电压是A．灯L1两端的电压 B．电源电压C．灯L 2两端的电压 D．灯L1和L 2两端的总电压18、下列四幅图对应的说法正确的是▲A．图甲：通电导线周围存在磁场,将小磁针移走,该磁场消失B．图乙：电流一定时,线圈的匝数越多,电磁铁的磁性越强C．图丙：改变电流方向并对调磁体的N、S极,导体摆动方向发生改变D．图丁：闭合开关后,只要导体在磁场中运动,电路中就一定会有感应电流19、对于欧姆定律的变形公式：R=U/I,下列说法中正确的是▲A.根据R=U/I,当U=0时,R=0B.根据R=U/I,当U增大时,R增大C.根据R=U/I,I增大时R减小D.根据R=U/I,对于同一段导体,I与U 成正比20、 2017年3月,某中学利用图所示的“坐位体前屈测试仪”对初三年级学生进行了身体柔韧性测试;测试者向前推动滑块,滑块被推动的距离越大,仪器的示数就越大;吴月同学设计了右图所示的四种电路,能实现滑动变阻器的滑片向左滑动时,电表示数增大的是▲Ⅱ非选择题7小题,共50分21、分在如图所示的斜面上测量小车运动的平均速度．让小车从斜面的A点由静止开始下滑,分别测出小车到达B点和C点的时间,即可测出不同阶段的平均速度;l图中AB段的路程S AB= ▲ cm,如果测得时问t AB=1．6s．则AB段的平均速度V AB= ▲ cm/s;2在测量小车到达B点的时间时,如果小车过了B点才停止计时,测似AB 段的平均速度V AB会偏▲ ;3为了测量小车运动过程中下半程的平均速度,某同学让小车从B点由静止释放,测出小车到达C点的时间,从而计算出小车运动过程中下半程的平均速度;他的做法正确吗▲ ,理由是：▲ ;22、分如图所示是小新同学验证阿基米德原理的一个实验过程图：1如果是你做这个实验,为了减小误差, 则图中的操作步骤顺序为▲ ;2图中▲两个步骤是为了测量浮力的大小;3下面是小新同学实验时设计的表格及填写的实验数据①请你将该表格第三行数据补充完整;②小新同学在进行数据分析时,发现第二次实验数据与其他两次反映的规律不相符,为了得到结论,他将第二次实验中G1的数据改为,G排的数据改为;请你对他的做法进行评估：▲；如果是你,对这种情况采用的做法是：▲23．6分如图是小明利用刻度均匀的匀质杠杆进行童年就“杠杆的平衡条件”实验每个钩码重．1实验前,将杠杆的中点置于支架上,当杠杆静止时,发现杠杆右端下沉,这时应将平衡螺母向▲选填“左”或“右”端调节,直到杠杆在水平位置平衡．2在A点悬挂两个钩码,要使杠杆在水平位置平衡,需在B点悬挂▲个钩码；取走悬挂在B点的钩码,改用弹簧测力计在C点竖直向上拉,使杠杆水平位置平衡,测力计的拉力为▲N；若改变弹簧测力计拉力的方向,使之斜向右上方,杠杆仍然水平位置平衡,则测力计的读数将▲选填“变大”或“变小”或“不变”．24、分如下图甲为研究并联电路电流规律的实验电路图;1若要测量干路电流,则电流表应串联在甲图中的▲选填“A”、“B”或“C”处;2若要测量A处的电流,连好电路闭合开关前,发现电流表指针位置如图乙所示;调整正确后闭合开关,发现指针又偏向图乙位置,其原因是▲ ;3纠正2中错误后,测出A、B、C三处的电流值如表所示;由此得出结论：并联电路中,干路电流等于各支路电流之和,且各支路的电流相等;这个实验在设计方案上还存在的不足之处是：▲写出一条;25、分在测量小灯泡电功率的实验中,电源电压为,小灯泡的额定电压为,小灯泡正常发光时的电阻约为10Ω;乙1请你用笔画线代替导线,将图甲中的实物电路连接完整;要求：当滑动变阻器的滑片向左移动时,连入电路的电阻变大；连线不得交叉;2小红同学按同一电路连接好最后一根导线,灯泡立即发出明亮耀眼的光,并很快熄灭,检查后发现连线正确,请你找出她在实验中两个操作不当之处是：①▲ ,②▲ ;3小明同学继续移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I－U关系图像,根据图像信息,可计算出小灯泡的额定功率是▲ W,还可以得出：小灯泡的实际功率随实际电压的增大而▲选填“增大”、“减小”或“不变”;4小明同学闭合开关,移动滑片P到某一位置时,电压表示数如图乙所示为▲ V,若他想测量小灯泡的额定功率,应将图甲中滑动变阻器的滑片P向▲选填“A”或“B”端移动,使电压表的示数为;26、6分如图甲所示是某种升降电梯工作原理图,它由轿厢、对重、电动机、钢丝绳、滑轮等部件连接组成．电动机和对重通过钢丝绳分别给轿厢施加拉力,连接轿厢的两根钢丝绳非常靠近,轿厢与对重的运动方向始终相反．对重的质量为400kg,空轿厢的质量是500kg,额定满载质量是900kg．某次电梯满载上升时的v﹣t图象如图乙所示．不计钢丝绳重力和一切摩擦．电梯匀速上升的高度；1电梯匀速上升的高度是多少2电梯匀速运动阶段,对重的重力做的功是多少3电梯匀速运动时,电动机钢丝绳对轿厢拉力的功率是多少27、8分小明家电热水器的简化电路图如图所示,S l是手动开关,置于热水器水箱外部；S是温控开关,置于热水器水箱内部,当水温低于40℃时自2动闭合,达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝;使用时,手动闭合开关S l,电热水器开始工作;电热水器部分参数如表=×103 kg／m3所示;水的比热容为×l03 J/kg·℃,ρ水1电热丝R1的阻值是多少2加热时流过电热丝R2的电流是多少3假设将初温20℃的一满箱水加热至设定温度用了50 min,则电热水器的效率是多少物理试题·答案Ⅰ单项选择题每小题分,共50分Ⅱ非选择题7小题,共50分21、分或25小不正确所测时间不是运动过程中下半程的时间小车从A到C的过程中通过B点时的速度不为0；小车通过AC段的时间与AB段的时间之差才是下半程BC段的时间22、分 ADBC或DABC AB错误没有实事求是的科学态度,做法不正确或不能随意改动数据分析原因,重新实验23．6分左 3大24、分 C 电流表反接使用了规格相同或阻值相同的灯泡或只由一组数据得出的结论不可靠,应更换不同规格的灯泡多次重复实验等25、分连接电路时未断开开关未将滑动变阻器滑片滑到阻值最大处增大右26、6分1由图像可知v=2 m／s,匀速运动的时间t=6s,电梯匀速上升的高度h,=vt=2 m／s×6 s=12 m…………………………………………2分2对重的重力G对重=m对重g=400 kg×10 N/kg=4×l03N,对重下降高度h,=12m,对重的重力做的功W对重=G对重h=4×l03N×12 m=×104J……………………………………2分3由平衡条件知,G对重+F=G轿厢+G额定载重,故电动机钢丝绳对轿厢的拉力F=G轿厢+G额定载重- G对重=900+500-400kg×10N/kg=l×104N电动机钢丝绳对轿厢拉力的功率P= Fv =1×l04N×2 m/s=2×104W……………………………………………………2分其它解法只要合理,同样得分;27、8分1仅开关s1闭合时热水器处于保温状态,由、P=U/I得,则电热丝R1的阻值是 (2)分2加热时R2消耗的功率为P2=P-P1=1980W-220W=1760W由P=UI得,电热丝中的电流 (2)分3V=50L=5×10-2m3由得,水的质量m =ρ/V=×l03kg/m3×5×10-2m3=50kg水吸收的热量为Q吸=cmt-t=×l03J/kg.℃×50kg×40℃-20℃= ×l06J (2)分消耗的电能W=Pt=1980W×50×60s=5. 94×106J热水器的效率 (2)分其它解法只要合理,同样得分;。
四川省成都市中考物理专题复习《简单机械》训练教科版
《简单机械》一、选择题1。
下列简单机械（如图)中，属于省力杠杆的是（）A。
筷子 B。
羊角锤 C。
理发剪刀 D。
钓鱼竿2.如图所示,作用在杠杆一端且始终与杠杆垂直的力F,将杠杆缓慢地由位置A拉至位置B，在这个过程中，力F的大小将（）A。
不变 B。
变小 C。
变大 D.先变大后变小3。
如图所示，粗细均匀的直尺AB，将中点O支起来,在B端放一支蜡烛，在AO的中点C 放两支与B端完全相同的蜡烛，如果将三支蜡烛同时点燃,它们的燃烧速度相同.那在在蜡烛的燃烧过程中，直尺AB将（）A。
蜡烛燃烧过程中A将逐渐上升 B.始终保持平衡C。
不能保持平衡,待两边蜡烛燃烧完了以后,才能恢复平衡 D.蜡烛燃烧过程中B端将逐渐上升4.如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高，他用一个始终与杠杆垂直的力F,使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆( ）A。
一直是省力的 B。
先是省力的,后是费力的 C。
一直是费力的 D.先是费力的,后是省力的5。
如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M,用一把弹簧测力计依次在A，B，C三点沿圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1、F2、F3，它们的大小关系是（ )A。
F1＜F2＜F3＜G B.F1＞F2＞F3＞G C。
F1=F2=F3=G D。
F1＞F2=F3=G6。
如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着，当物块向左匀速滑动时，木板始终在水平位置保持静止，在此过程中,拉力F（）A。
变小 B.变大 C.不变 D。
先变大后变小7。
如图所示.杠杆上分别站着大人和小孩（G大人＞G小孩）.且在水平位置平衡，杠杆自重不计.如果两人同时以大小相等的速度向支点移动。
则杠杆将（）A。
仍能平衡 B.不能平衡,大人那端下沉 C.不能平衡，小孩那端下沉D。
条件不够，无法判断8。
四川省成都市中考物理试题(解析版)
物理A卷（共85分）第I卷（选择题，共26分）一、单项选择题（每小题2分，共26分）1. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（ ）A. 电磁铁B. 电热器C. 电动机D. 发电机【答案】D【解析】【详解】闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，即电磁感应现象。
A．电磁铁是利用电流的磁效应工作的，故A不符合题意；B．电热器是利用电流的热效应工作的，故B不符合题意；C．电动机是利用通电导体在磁场中受到力的作用来工作的，故C不符合题意；D．发电机的工作原理是电磁感应现象，故D符合题意。
故选D。
2. 北斗三号全球卫星导航系统正式开通以来，运行稳定，持续为全球用户提供优质服务，系就服务能力步入世界一流行列。
下列说法正确的是（ ）A. 北斗卫星利用电磁波向地面传递信息B. 电磁波在空气中的传播速度为340m/sC. 北斗卫星上的芯片采用超导材料制成D. 北斗卫星长期工作不需要消耗任何能量【答案】A【解析】【详解】A．太空中是真空环境，声音无法传播，北斗卫星是利用电磁波向地面传递信息，故A正确；B．电磁波在空气中的传播速度约为3×108m/s，故B错误；C．北斗卫星上的芯片是采用硅等半导材料制成，故C错误；D．由能量守恒定律可知，北斗卫星长期工作需要消耗能量，故D错误。
故选A。
3. “二十里中香不断，青羊宫到浣花溪”，这是南宋大诗人陆游对成都的赞誉。
漫步在成都的这段“寻香道”，观花赏水，令人心旷神怡。
下列分析正确的是（ ）A. 闻到花香是分子做无规则运动的结果B. 溪水的温度高低取决于水流的速度C. 阳光下湖水内能增加是通过做功的方式D. 阳光下的石板温度升高，其比热容增大【答案】A【解析】【详解】A．闻到花香是由于分子在永不停息地做无规则运动，花香分子扩散到了空气中，进入人的鼻子从而闻到香味，故A正确；B．由Q=cmΔt可知，溪水的温度高低与溪水的质量和吸收的热量等因素有关，与水流的速度无关，故B错误；C．阳光下湖水通过吸收太阳辐射的热量使得其内能增加，这是通过热传递的方式增加内能，故C错误；D．比热容是物质本身的一种特性，与物体的温度无关，故阳光下的石板温度升高，其比热容不变，故D错误。
2017届中考物理一模试题与答案
2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。
每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。
厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。
B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。
已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。
下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。
2017年物理最新中考题—欧姆定律篇及答案
2017年物理最新中考题—欧姆定律篇（人教版17.2）一．选择题（共16小题）1．如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．2．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P 向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小3．为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）4．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．5．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω6．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：27．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．8．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I29．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从I a变为I b．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（）A． B． C．D．10．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a 时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20Ω C．6V 10ΩD．12V 10Ω11．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小12．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（）A．B．C．D．13．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A．I2=I1、U2＜U1B．I2＞I1、U2=U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1 14．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小15．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．16．如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2．则下列四个选项中，R x 的表达式正确的是（）A．R x=R0B．R x=C．R x=D．R x=二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为Ω，当两端电压为0V时，则导体的电阻为Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为V，电阻R1、R2的阻值之比为．19．小强在测量某定值电阻的阻值时，将电流表在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是V．阻值是Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为V，通过R1的电流是A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是V，变阻器的最大阻值是Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为Ω；如果将A和B并联后接在电压为1.0V 的电源两端，则通过A和B的总电流为A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为V；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为V，电阻R2的阻值是Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为Ω，当两端电压为0时，该定值电阻的阻值为Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为，乙电表的示数为．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是，电流之比是．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N 时，R2为2Ω，此时电流表示数是A；当电流表的示数为I时，F=N （写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用表改装的；当油箱中的油面下降时，R的电阻值将，油量表的示数将．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=．电阻之比R1：R2=．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为V，滑动变阻器的最大值为Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是Ω，电源电压为V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 自右向左移动的过程中，电压表示数将，电流表示数将（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为Ω，电源电压是V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为Ω，电源电压为V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为Ω，电路的总电阻为Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将（“变大”、“变小”或“不变”），指示灯的亮度将（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为，电压表V1、V2示数之比为．再闭合S1、S2，电流表A1、A2示数之比为，电压表V1、V2示数之比为．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将，电压表示数与电流表A2示数的比值将（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是Ω，当滑片P向右移动的过程中灯泡亮度（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是Ω；滑动变阻器的滑片P在中点时，电流表的示数为A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为V，滑片在b端时电流表的示数为A．参考答案与试题解析一．选择题（共16小题）1．D2．C．3．A．4．B．5．D6．B．7．D．8．C．9．B10．A．11．D．12．C．13．C．14．D．15．B．16．D．二．填空题（共34小题）17．当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为16Ω，当两端电压为0V时，则导体的电阻为16Ω．18．图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为 1.6V，电阻R1、R2的阻值之比为4：1．19．小强在测量某定值电阻的阻值时，将电流表串联在电路中，将电压表并联在该电阻两端；电流表和电压表的示数如图所示，则该电阻两端的电压是 2.4 V．阻值是7.5Ω20．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为3V，通过R1的电流是0.2A．21．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是12V，变阻器的最大阻值是16Ω．22．导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示．则由图可知导体A的电阻为5Ω；如果将A和B并联后接在电压为1.0V 的电源两端，则通过A和B的总电流为0.3A．23．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为6V；当S2闭合，S1、S3断开时，电流表示数为0.2A；当S1、S3闭合，S2断开时，电流表示数为0.9A．24．如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为7V，电阻R2的阻值是3Ω．25．一定值电阻两端电压为3V时，通过的电流为0.2A，则该定值电阻的阻值为15Ω，当两端电压为0时，该定值电阻的阻值为15Ω．26．如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为1A，乙电表的示数为5V．27．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是3：2，电流之比是1：1．28．如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度不变（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R L：R=．29．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器会填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104μA．30．压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压10V，R1=8Ω，R2的阻值变化范围为0﹣10Ω，闭合开关S，压力F与R2的变化量成正比，F=1N 时，R2为2Ω，此时电流表示数是1A；当电流表的示数为I时，F=﹣4N （写出关于I的数学表达式）31．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用电压表改装的；当油箱中的油面下降时，R的电阻值将减小，油量表的示数将减小．（选填“增大”、“减小”或“不变”）32．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲 1.25km．33．如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2=1：2．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2=1：2．34．如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2=1：2．35．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=1：1．电阻之比R1：R2=3：2．36．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，通过该导体的电流为0.6A；当该导体两端电压降为0时，电阻为20Ω．37．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为20Ω．在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端．该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为12V，滑动变阻器的最大值为100Ω．38．如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某恒稳电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的值是10Ω，电源电压为6V．39．如图是甲、乙两导体的电流与电压关系图象，由图可得乙的电阻是20Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲：U乙=1：2．40．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P 自右向左移动的过程中，电压表示数将变大，电流表示数将不变（均选填“变大”、“不变”或“变小”）．41．如图甲所示，电源电压和灯泡电阻保持不变，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系如图乙所示，则小灯泡的电阻值为6Ω，电源电压是12V．42．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为10Ω，电源电压为12V．43．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示．当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为5Ω，电路的总电阻为10Ω．44．巨磁电阻（GMR）效应是指某些材料的电阻在磁场中急剧减小的现象．如图是巨磁电阻特性原理示意图，GMR是巨磁电阻，电源电压恒定，当开关S1、S2都闭合时，滑动变阻器滑片P向左滑动时，电流表示数将变大（“变大”、“变小”或“不变”），指示灯的亮度将变亮（“变亮”、“变暗”或“不变”）．45．如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表A1、A2示数之比为1：1，电压表V1、V2示数之比为1：3．再闭合S1、S2，电流表A1、A2示数之比为3：5，电压表V1、V2示数之比为1：1．46．如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为11：6．47．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将不变（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将不变，电压表示数与电流表A2示数的比值将变大（以上两空选填“变大”、“变小”或“不变”）．48．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是20Ω，当滑片P向右移动的过程中灯泡亮度不变（选填“变亮”、“不变”或“变暗”）．49．如图电路，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是20Ω；滑动变阻器的滑片P在中点时，电流表的示数为0.3A．50．如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W；滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V．则电源电压为6V，滑片在b端时电流表的示数为0.4A．。
2017届中考物理第一轮滚动复习测试题4
滚动测试(四)(第八单元测试)(时间：80分钟 分数：90分)一、填空题(第1－3题每空1分，其余各题每空2分，共28分)1．(2015·新疆)如图所示，用餐巾纸摩擦吸管可以使其带电，这是____________现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是________(填“同种”或“异种”)电荷．2．(2015·枣庄)现有：①花生油 ②铅笔芯 ③水银 ④塑料盒 ⑤钢钥匙5种物品，其中属于导体的是________(填序号)．3．(2015·邵阳)学了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结．如：“电流走向多条路，各自为政不相顾，支路要由干路管，就像排长管班长”．这里描述的是________(填“串联”或“并联”)电路的特点．4．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理是___________________________________________________________ ______________．5．(滚动考查声音的特性)有些同学有听“耳机”的习惯，虽然对其他同学影响不大，但是由于声音的传播非常集中，所以在听者的耳朵里________很大，长期如此，会造成听力的损伤．6．(2015·南充)水的比热容是4.2×103J/(kg·℃)，将质量为10 kg的水从30 ℃加热到80 ℃，需要吸收的热量是________J，如果将水倒去1/4后，剩余水的比热容为________J/(kg·℃)．7．(滚动考查浮力)辽宁号航空母舰，简称“辽宁舰”，舷号16，是中国海军第一艘可以搭载固定翼飞机的航空母舰．如图歼15战斗机在“辽宁舰”上起降成功．已知一架战斗机质量为27 000 kg，则在飞机起飞后，航母所受的浮力________(填“增大”或“变小”)，排水体积变化_m3.(海水的密度近似取1×103 kg/m3)8．(2015·营口)如图所示的电路，电源电压恒定，已知R0＝40 Ω，R＝5 Ω，S1、S2都闭合时，电压表示数为9 V；若只闭合S1时，电压表示数为________V，通过R的电流是________A.9．(2015·眉山)如图是灯L和电阻R的电流随电压变化的图像，电阻R的阻值为________Ω，若将他们串联接在电压为2.5 V的电源两端，则电路中灯此时的电阻为________Ω.10．(2015·东营)如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数________，电流表示数________．(填“变大”“变小”或“不变”)二、选择题(每小题3分，共21分；每小题给出的四个选项中，只有一个选项符合题意)11．(滚动考查光现象)如图所示光现象，与小孔成像原理相同的是()A．水中倒影B．手影C．缸中鱼D．海市蜃楼12．(滚动考查机械效率)如图所示，在探究“斜面的机械效率”的实验中，以下说法正确的是()A．用弹簧测力计沿斜面向上拉木块时，不要求匀速B．斜面的倾斜程度影响斜面的机械效率C．物体的重力影响斜面的机械效率D．斜面的倾斜程度越大，沿斜面所用的拉力越小13．(2015·长春)如图所示，电路中a、b是电表，闭合开关要使两灯发光，则()A．a是电压表，b是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a、b都是电流表14．(2015·深圳)如图所示，保持电源电压不变，当开关S由断开到闭合时，下列说法正确的是()A．电流表读数不变，电压表读数变大 B．电流表读数变大，电压表读数不变C．电流表读数变大，电压表读数变大 D．电流表读数不变，电压表读数不变15．(滚动考查杠杆平衡条件)小明探究杠杆的平衡条件，挂钩码前，调节杠杆在水平位置平衡，杠杆上每格距离相等，杆上A、B、C、D的位置如图所示，当A点挂4个钩码时，下列操作中能使杠杆在水平位置平衡的是()A．B点挂5个钩码 B．C点挂4个钩码C．D点挂1个钩码 D．D点挂2个钩码16．(2015·大庆)如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲∶U乙＝4∶3；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时II乙是()甲∶A．1∶1 B．4∶3 C．3∶4 D．16∶917．(2015·泰安)如图是一个天然气泄漏检测电路的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻(其阻值随天然气浓度的增大而减小)，则()①天然气浓度增大，电压表示数变大②天然气浓度减小，电流表示数变大③天然气浓度增大，电路消耗的总电功率变小④天然气浓度减小，电压表与电流表示数的比值不变A．只有①④正确 B．只有②③正确C．只有①②正确 D．只有③④正确三、实验题(第18小题9分，第19小题10分，共19分)18．小张在探究导体电阻与长度的关系实验时，器材有：6伏蓄电池、电压表(0～3 V，0～15 V)、滑动变阻器(50 Ω 1.5 A)、开关各一个，导电性能较差的镍铬合金线MN(电阻较大)，刻度尺一把，导线若干．(1)下图是实验时没有连接完整的电路，请完成电路的连接．(2)连接电路时，滑动变阻器的滑片要滑到________(填“A”或“B”)端，在实验中小张同学记录了下表一组实验数据，请你分析表中实验数据，得出导体两端的电压与长度的关系是___________________________________________________________ ______________.而小张认为由这些实验数据就可以得到导体电阻与导体长度成正比的结论．请你为他说明理由___________________________________________________________ ____________________________________________________________________ _________________.19．为测量阻值在5～10 Ω之间的定值电阻R x，小明从实验室找来如下器材：电源一只(电压3 V不变)，电流表一只(0～0.6 A、0～3 A)，电压表一只(0～3 V、0～15 V)，滑动变阻器三只(规格分别为“100 Ω0.2 A”、“1 kΩ0.1 A”和“50 Ω 1 A”)，开关一只，导线若干．(1)你认为小明应该选用规格为____________的滑动变阻器；(2)请你用笔画线代替导线，将实物电路连接完整；(3)根据你连接的电路，闭合开关前，滑动变阻器应移至最________(填“左”或“右”)端．(4)连接好电路后，小明进行了实验，根据所测的数据绘制出了电阻R x的I－U图像，由图像可知，通过R x的电流与其两端电压的关系是________，R x的阻值是________Ω.四、计算与推导题(第20小题7分，第21小题8分，第22小题7分，共22分；解答要有必要的公式和解答过程，只有最后答案的不能得分)20．(2014·河南)在一个闯关游戏中，需要把相同的正方体叠放起来，正方体边长为a，由密度为ρ的材料制成，质量分布均匀，如图所示．(g为已知，推导过程及结果无须带单位．)(1)某选手用水平力推正方体，但未推动，这时的推力________(填“大于”“小于”或“等于”)地面对正方体的摩擦力，理由是___________________________________________________________ _．(2)请推导出该正方体水平放置时对地面的压强．(3)某选手在时间t内把地面上另外两个相同的正方体叠放在第一个正方体上面，如图所示．请推导出该选手在叠放这两个正方体过程中，克服正方体重力做功的功率．21．(2015·泸州)某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路．如图甲所示，电源电压不变，定值电阻R ＝20 Ω，R1是热敏电阻，其阻值随温度变化的图像如图乙所示，闭合开关S后，求：(1)当环境温度为20 ℃时，电压表示数为2 V，电源电压多大？此时R1的电功率是多少？(2)如果将R、R1并联在该电路两端，当干路电流为0.5 A时，环境温度是多少？22．实际电压表可以看成是一个理想电流表和一个大电阻Rv的串联组合(如图甲)，在测量中电压表的示数即为其两端的电压．现要测量某电压表的内部电阻Rv，某同学设计了如图乙所示电路．电源电压保持不变，电源内阻不计．闭合开关后，调节电阻R′的阻值为3 000 Ω时，电压表示数为4 V；调节电阻R′的阻值为6 000 Ω时，电压表示数为3 V．求：(1)该电压表的内部电阻Rv；(2)一般情况下，当电压表和一个阻值较小的用电器串联在电源两端时，电压表的示数都非常接近电源电压，试通过理论推导解释上述现象．滚动测试(四) (第八单元测试)1．摩擦起电同种 2.②③⑤ 3.并联 4.通过改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变了电路中的电流 5.响度 6.2.1×106 4.2×1037.变小27 8.1 0.2 9.20 510.变小 变大 11.B 12.B 13.A 14.D 15.D 16.C 17.A18.(1) (2)B 在电流相同时，导体两端的电压与导体的长度成正比 根据欧姆定律可知，导体的两端的电压与导体的电阻成正比，而在其他因素相同的情况下，导体的电阻与长度成正比 19.(1)“50 Ω 1 A” (2) (3)右(4)成正比 6 20.(1)等于 正方体处于静止状态，根据二力平衡条件，推力等于摩擦力 (2)正方体对地面的压力F ＝G ＝mg ＝ρga 3，正方体对地面的压强p ＝F S ＝mg S ＝ρga 3a2＝ρga ；(3)克服重力做功W ＝mga＋2mga ＝3mga ＝3ρga 4，克服重力做功的功率P ＝W t ＝3ρga4t. 21.(1)由图甲知，两电阻串联，电压表测量R 两端的电压，电压表的示数为2 V ，则电路中电流I ＝U R R ＝2 V20 Ω＝0.1 A ，由图乙知，当环境温度为20 ℃时，R 1的阻值为40 Ω，则R 1两端的电压U 1＝IR 1＝0.1 A ×40 Ω＝4 V ，则电源电压U ＝U R ＋U 1＝2 V ＋4 V ＝6 V ，R 1的电功率P 1＝U 1I ＝4 V ×0.1 A ＝0.4 W ．(2)如果将R 、R 1并联在该电路两端，两电阻两端的电压均等于电源电压等于6 V ，此时通过R 的电流I R ＝U′R R ＝6 V20 Ω＝0.3 A ，则通过电阻R 1的电流I 1′＝0.5 A －0.3 A ＝0.2 A ，由I ＝U R 得，电阻R 1的阻值为R 1′＝U I 1′＝6 V 0.2 A＝30 Ω，由图乙知，此时温度为30 ℃. 22.(1)由电路图可知，电压表的内阻RV 与电阻箱R′串联，电压表的示数为电压表内阻两端的电压，因串联电路中电阻两端的电压与电阻的阻值成正比，所以，UV U ″＝RV R ″，即 4 V U －4 V ＝RV 3 000 Ω， 3 V U －3 V ＝R V6 000 Ω，联立等式可得：U ＝6 V ，RV ＝6 000 Ω.(2)当电压表和一个阻值较小的用电器串联在电源两端时，设用电器的电阻为R″，根据串联电路的分压特点可得：UV U ″＝R VR ″，因RV 远大于R″，所以，UV 远大于U″，因串联电路中总电压等于各分电压之和，所以UV ≈U.。
