冷水机使用说明书(v2.0软件的1.0版定版08.26)
冷水机操作规程
冷水机操作规程一、引言冷水机是一种常用的制冷设备，广泛应用于工业生产和商业领域。
为了确保冷水机的安全运行和提高工作效率，制定本操作规程。
本文详细介绍了冷水机的操作步骤、注意事项和常见故障处理方法，以供操作人员参考。
二、操作步骤1. 准备工作a. 确保冷水机周围无杂物，通风良好。
b. 检查电源线是否正常连接，电压是否稳定。
c. 检查冷却水和制冷剂的供应是否充足。
d. 穿戴好个人防护装备，如安全鞋、手套和护目镜等。
2. 启动冷水机a. 打开冷水机主电源开关。
b. 按照冷水机的启动程序，依次打开冷却水泵、冷却塔和制冷剂循环系统。
c. 检查冷水机运行状态，确保各部件正常工作。
3. 设置参数a. 根据实际需要，设置冷水机的温度、压力等参数。
b. 根据工艺要求，调整冷却水流量和制冷剂循环速度。
4. 监控运行a. 定期检查冷水机的运行状态，包括温度、压力、电流等指标。
b. 注意观察冷水机是否存在异常噪音、异味或漏水等情况。
c. 及时记录冷水机的运行数据，以备后续分析和维护。
5. 停机操作a. 在停机前，先关闭冷水机的制冷剂循环系统。
b. 关闭冷却塔和冷却水泵。
c. 最后关闭冷水机主电源开关。
三、注意事项1. 操作人员必须经过专业培训，并持有相关操作证书。
2. 操作前要仔细阅读冷水机的操作手册，了解其工作原理和安全注意事项。
3. 操作过程中，严禁随意更改冷水机的参数设置，以免引发故障或事故。
4. 注意定期检查冷水机的冷却水和制冷剂的供应情况，确保充足。
5. 如发现冷水机存在异常情况，应立即停机并联系维修人员进行检修。
6. 在操作过程中，注意个人安全，避免触摸冷水机的高压部件和旋转部件。
四、常见故障处理方法1. 冷水机无法启动a. 检查电源线是否接触良好，电压是否正常。
b. 检查冷却水泵和冷却塔的电源是否正常。
c. 检查制冷剂循环系统是否存在堵塞或泄漏。
2. 冷水机运行异常a. 检查冷水机的温度、压力和电流是否超出正常范围。

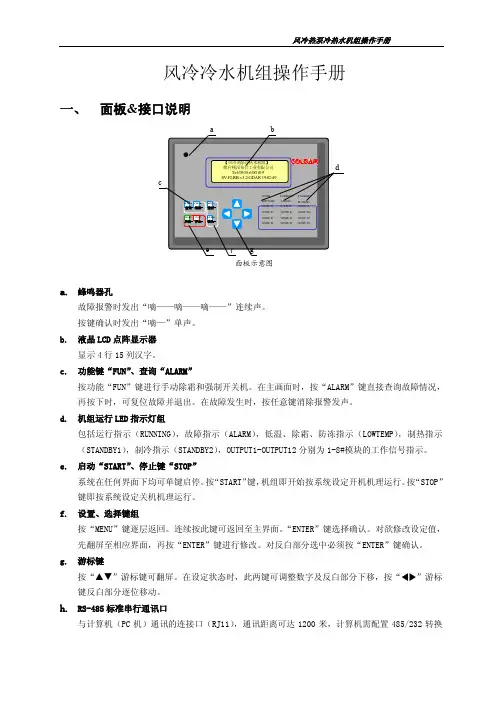

风冷冷水机组操作手册
一、a.故障报警时发出“嘀——嘀——嘀——”连续声。
按键确认时发出“嘀—”单声。
b. 液晶LCD点阵显示器显示4行15列汉字。
c. 功能键“FUN”、查询“ALARM”按功能“FUN”键进行手动除霜和强制开关机。
在主画面时，按“ALARM”键直接查询故障情况，再按下时，可复位故障并退出。
在故障发生时，按任意键消除报警发声。
d. 机组运行LED指示灯组包括运行指示（RUNNING），故障指示（ALARM），低温、除霜、防冻指示（LOWTEMP），制热指示（STANDBY1），制冷指示（STANDBY2），OUTPUT1-OUTPUT12分别为1-8#模块的工作信号指示。
e. 启动“START”、停止键“STOP”系统在任何界面下均可单键启停。
按“START”键，机组即开始按系统设定开机机理运行。
按“STOP”键即按系统设定关机机理运行。
f. 设置、选择键组按“MENU”键逐层返回。
连续按此键可返回至主界面。
“ENTER”键选择确认。
对欲修改设定值，先翻屏至相应界面，再按“ENTER”键进行修改。
对反白部分选中必须按“ENTER”键确认。
g. 游标键按“☐❑”游标键可翻屏。
在设定状态时，此两键可调整数字及反白部分下移，按“♦◆”游标键反白部分逐位移动。
h. RS-485标准串行通讯口与计算机（PC机）通讯的连接口（RJ11），通讯距离可达1200米，计算机需配置485/232转换口。
i. RS-485标准串行通讯口与控制系统I/O 模块通讯的连接口（RJ11），通讯距离可达1200米。
j. RS-232标准串行通讯口与计算机（PC 机）或调制解调器（MODEM ）通讯的连接口，通过MODEM 可进入公众电信交换网，进行远程通讯监控。
注：h 和j 所指通讯口通过机内跳线选择。
k. 电源输入口电压：24V AC ±10％ 功率：５Ｗ二、菜单说明功能选择界面（主菜单）A 、显示系统状态——实时显示机组AI 状态、DO状态、DIN 状态，风机累计运转时间，本机序列号等参数。
冷水机冷水机组操作说明书
深圳市凯德利冷机设备有限公司机组安装、操作及维护说明书二零壹肆年肆月版本:A１.00目录一、机组的适用范围 (1)二、规格………………………………………………………………………………１三、安装说明 (1)四、操作说明 (1)1、使用操作…………………………………………………………………………………… .. 12、面板操作简介 (2)3、用户操作………………………………………………………………………………………２4、故障显示及排除 (2)五、故障排除 (3)六、保养………………………………………………………………………………４七、注意事项 (4)八、电路图……………………………………………………………………（见附页）风冷式冷水机组操作手册一﹑机组适用范围在工业上广泛用于塑料﹑电子﹑化工﹑冶金﹑食品﹑制药﹑电镀﹑皮革﹑工艺和科研等﹔在商业上广泛用于酒店﹑宾馆﹑超级市场和影剧院等。
二﹑规格三﹑安装说明1﹑机器安装﹐要求平放﹐不可倾斜﹔2﹑机器两侧应有一米左右保养空间﹔3﹑冰水管管路务必接成回路﹐使冰水得以循环﹔4﹑冰水管路必须保温﹔５﹑接电源时请确定电源足以承担冷水机组最大负荷﹔６﹑机组电源﹐必须单独控制﹔7﹑必须接地线﹐以确保安全。
四﹑操作說明启动机组前﹐应检查冰水管路阀门是否打开（注﹕长期停机后﹐再次开机前﹐应打开电源24小时后再开启机组)﹔机组控制﹕1、使用操作(面板图）本公司使用微电脑控制器,显示屏为模块式屏幕，。
显示界面的设计充分运用人类工程学原理，使用操作简便直观,操作人员只需稍阅说明书就可上岗操作,其操作面板如图示。
1．1>按键指示灯*CＯMＰ1* 压缩机1控制指示灯,灯亮允许启动否则不允许启动，由*COMP1＊按键控制．*COＭＰ2* 压缩机2控制指示灯，灯亮允许启动否则不允许启动,由*COMP2*按键控制.*RＥSET＊有故障时的指示灯（闪烁显示),无故障时按下<ＲESEＴ>可关闭.＊PUMP* 机组运行指示灯,机组运行时此灯亮，否则灭.＊０ＦF* 延时停机指示灯，延时停机时闪烁点亮.*SET* 参数设置指示灯,处于参数设置界面时此灯亮.1．2>面板指示灯*ＰＯWER* 电源指示灯,通电后灯亮.*RUN* 机组运行指示器,非待机状态亮.*ERＲOR* 故障指示灯,有故障时亮.*COMP1* 压缩机1运行指示灯．*ＣOMＰ２＊压缩机2运行指示灯２、面板操作键简介2．1＞面板中间为两个模块显示屏，PV屏显示实际温度,SV屏显示设定温度。

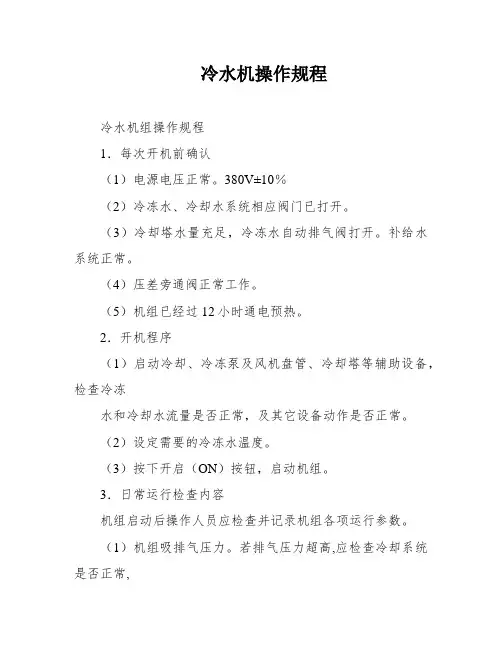

冷水机操作规程
冷水机操作规程冷水机组操作规程1．每次开机前确认（1）电源电压正常。
380V±10％（2）冷冻水、冷却水系统相应阀门已打开。
（3）冷却塔水量充足，冷冻水自动排气阀打开。
补给水系统正常。
（4）压差旁通阀正常工作。
（5）机组已经过12小时通电预热。
2．开机程序（1）启动冷却、冷冻泵及风机盘管、冷却塔等辅助设备，检查冷冻水和冷却水流量是否正常，及其它设备动作是否正常。
（2）设定需要的冷冻水温度。
（3）按下开启（ON）按钮，启动机组。
3．日常运行检查内容机组启动后操作人员应检查并记录机组各项运行参数。
（1）机组吸排气压力。
若排气压力超高,应检查冷却系统是否正常,若压力过低,应检查系统是否泄漏冷媒。
正常范围：排气1.1-1.9MPA吸气0.4-0.8MPA（2）机组三相电压电流。
（3）冷却、冷冻水进出水压力及温度。
当冷却水的进水温度降到很低时，能够封闭冷却塔风扇，或加装冷却水旁通管，使部分冷却水不经过冷却塔。
工作范围：冷却水出口温度22℃至37℃冷却水出口温差值3.5℃至10℃冷冻水出口温度5℃至20℃冷冻水出口温差值2℃至10℃（4）温度控制器，机组能否自动启停及加减载。
（5）冷冻油液位应在油镜半镜以上。
（6）检查机组有无异响。
4．停机程序（1）按下停机（OFF）按钮，停止机组。
（2）停止冷却塔、冷却泵。
（3）最后停止冷冻泵跟末端设备。
5．操作人员职责1．在操作机器以前，应尽快熟冰水机组及隶属设备的机能及操作方法。
2．做好开机前系统的准备事情，按照实际情况开机及停机。
3．保存机器的运转记录并记载任何异常状况。
4．搜检机器设备，做例行的调解及控制测试，保持恰当的冷媒量。
安全运行规程1．严禁超越安全“设定值”调节安全装置！2．严禁先停冷却、冷冻泵再停机组！3．严禁长期无水流开关运行机组！4．严禁在保护装置异常时开机！5．严禁在冷却水或冷冻水不足时开机！6．严禁在长期断电后，不对机组预热即开机！7．严禁在水压水流不稳定时开机！。
水冷机操作说明书
水冷机操作规程1、接通机组电源，温度表显示当前水温（设定水温16。
5ºС）。
STOP的红色指示灯亮，说明电源正常，机组处于待启动状态。
按下启动开关后，P。
RUN，绿灯亮，机组即进入工作状态。
2、机组工作后，当水箱的水温高于设定温度1ºС，而且室外压缩机预热完毕（即黄灯不亮时），压缩机启动，C。
RUN绿灯亮。
3、在冬季，如果室外温度低于5ºС时，黄色加热指示灯亮时，压缩机不工作，但水泵处于工作状态，待加热灯灭后，压缩机开始运行。
若黄色加热指示灯长时间不灭（超过30MIN），按强制按钮（FDRCE）启动压缩机。
4、水箱中装有两个水位控制器，在机组工作时，如室内的蜂鸣器鸣叫，说明水位偏低，应向水箱中补水。
补水量由蜂鸣器的鸣叫停止为准。
5、当工作水箱的水位降低至极低水位时（如系统跑水等情况）水泵将停止工作，这时需及时补水。
6、需要改变2水温时，按O键，温控表上部显示S，此时按▲▼键，调整温控表下部显示至需要设定水温，按O键确认。
温控表返回上部，显示实际水温，下部显示至需要设定水温的工作状态。
7、循环水室内机组，位置确定后严禁来回推动机组，以免制冷管路损坏。
8、温控表除温度外的其他技术参数严禁随意改动。
9、蒸馏水三个月更换一次，室外机的冷凝器三个月用水或高压气体冲洗一次。
10、如遇紧急停电时，需立即关闭水冷机电源，待来电稳定后再打开水冷机组。
振动磨操作规程1、将搅拌均匀的生料试样称30克，放入磨具内，加入12——15滴酒精，盖好磨盘盖子，将磨具放到卡具台面正中，压紧磨盘。
2、开关在中间位置电源打开，指示灯亮，开关在两边位置电源切断，指示灯不亮。
3、在时间继电器上设置粉磨时间为90秒。
4、按绿色启动钮。
振动磨运行，经过设定的时间后自动停止。
5、振动磨磨盘采用碳化钨合金，质脆，操作时注意不能振打、碰撞，以免打碎。
6、放好样品，固定好磨盘后，一定要关闭好密封盖，打开行程开关，方能启动磨机。
工业冷水机说明指导书
东莞市纳金机械有限公司工业冷水机使用说明书TEL:FAX:售后专线：地址：东莞市横沥镇横沥村综合开发区1．一方面启动电源开关；2. 启动冷却水塔和冷却水泵开关，此时注意冷却水出入口阀门必要打开（注：风冷式无冷却水塔，故无此操作）。
3.再启动冷冻机运营开关，此时冷冻水泵开始运营,请注意冷冻水出入口阀门必要打开，经延时开关延时后压缩机会自动运营，请查视及调节所需温度。
4.关机时，请依相反顺序操作关机即可。
四、面板示意图及操作阐明（1）开机：①打开冷水机电源；②按“RUN”启动键，启动冷水机，此时冷冻水泵启动。
③按“COMP1”压缩机1键、“COMP2”压缩机2键启动压缩机(如:只有一台压缩机时，按“COMP2”压缩机2键无效)。
延时后起动压缩机，左上角压缩机运营批示灯绿灯亮起。
同步冷却风机运转，（水冷式冷冻机冷却水塔和冷却水泵在外部控制需预先起动。
）冷水机进入运营状态。
（2）关机：按<STOP>键停机机器:关闭所有压缩机→延时（时间可设）→关冷却泵(冷却风机) →延时（时间可设）→关冷冻泵如长时间不使用时，请关闭冷水机电源并排掉水箱内或壳管式蒸发器内冷冻介质。
注：能量调节：a) 只有1个压缩机：在升温过程中,当T>=Ts+ΔT 时启动压缩机；在降温过程中，当T<ΔT时停止压缩机b) 有两个压缩机：在升温过程中：当T>=Ts+ΔT/2 时启动1台压缩机；当T>=Ts+ΔT 时启动2台压缩机；在降温过程中：当T<Ts+ΔT/2 时启动1台压缩机；当T<ΔT/2 时压缩机全停。
二、修改参数操作阐明（1）上电，系统开始10秒倒计时，面板上PV区显示版本，SV区显示倒计时间。
等倒计时间完毕之后主程序开始工作。
（2）主程序开始后PV区显示实际温度,SV显示设定温度,,此时,按<SET可以修改当前设定温度,若设定温度没有被锁定,运用<UP><DOWN>可以修改后按<SET>键退出,若设定温度被锁定,SV区显示”LOCK”,（3）若有故障,PV区显示”Err”,SV区显示故障代码,请按故障代码在表2查找相应故障,按<RESET>键可以消音,排除故障后,按<RESET>键复位故障.（4）7<COMP1>和<COMP2>分别容许压机1,压机2启动按键,压机若被容许启动,则相应按键上LED批示灯被点亮;若不容许启动,则相应压机不会启动,按键上LED灯也不亮,只有在机组运营时候，<COMP1>和<COMP2>按键才有效,当<COMP1>和<COMP2>有效时,按下该键相应LED灯亮,再按下LED灭.（5）8批示灯:POWER电源批示灯,RUN机组运营状态，COMP1压缩机1运营状态,COMP2压缩机2运营状态,Error表达有故障.三、故障代码阐明．冷冻水泵不可在水．操作开关请尽量避．冷冻水温度达到设定温度时，压缩机会自动停止运营，此属正常现象；4．温度开关应避免设定在5℃如下，防止蒸发器结冰；5．为保证制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。
冷水机使用说明
冷水机使用说明一、产品简述冷水机是一种专业的制冷设备，用于产生低温水或冷水，广泛应用于工业、商业和家庭领域。
本产品采用先进的制冷技术，具有高效、环保、可靠等特点，是理想的冷却设备。
二、产品特点1.高效节能：冷水机采用节能制冷技术，能够提供稳定且高效的冷水供应，同时降低能耗。
2.精准控制：通过智能控制系统，用户可以按需设定温度范围和流量，实现精确的温控和流量控制，满足不同场景的需求。
3.安全可靠：冷水机配备多种安全保护装置，如过热保护、过流保护、相序保护等，保证设备运行的安全可靠性。
三、使用须知1.安装要求：冷水机应安装在通风良好、干燥且防尘的地方，防止异物进入设备内部。
同时，冷水机需要与供电回路连接，接线前请确保电源开关处于关闭状态。
2.电源要求：冷水机的电源应符合国家标准，并接地良好。
同时，为避免电网电压波动对设备造成损害，请配备稳压器或者电源清洁器。
3.启动前准备：在启动之前，请检查冷水机的各项参数是否正常，如供水温度、循环水流量等，确保设备能够正常运行。
4.启动操作：先打开电源，然后打开冷水机的主电源开关。
启动后，根据需要设定冷水温度和出水流量，由智能控制系统自动调节。
5.关机操作：先关闭冷水机的主电源开关，再关闭电源。
注意，冷水机应当定期进行清洗保养，确保设备的正常运行和寿命。
四、故障排除2.制冷效果不佳：如果冷水机出水温度较高或制冷效果不佳，请检查冷水机的制冷系统是否正常运行，是否需要添加冷媒等。
3.噪音过大：冷水机运行过程中出现噪音过大的情况，请确保设备的安装和连接是否牢固，是否有松动的部件需要调整。
五、安全保养1.定期清洗：为保证冷水机的制冷效果和安全运行，建议定期对设备进行清洗。
清洗前，请关闭设备电源，等待设备的温度下降，然后使用柔软的布料和中性洗涤剂进行清洗。
2.维护保养：长期使用冷水机后，应进行定期的维护保养，如润滑设备的轴承、清理设备的过滤器等。
3.注意安全：操作冷水机时，请务必注意安全，避免触摸高温部件，避免冷水喷溅。
冷水机操作说明
按下开机键，弹出确认框，按下确认
5
键，机组进入启动延时，待延时结束 后，机组启动进入制冷状态。（图
5）
机组到达指定温度后，机组停机进入 待机状态，待温度上升到一定温度后 6 重新启动，如设定-25℃（回水）， 机组-25℃停机，温度上升到-22℃重 新启动（3度启动温差）。
关机
停机时，按下关机键，弹出确认框， 7 点确认，机组进入延时停机，延时后
冷水机操作说明
操作项目 序号
操作说明
开机
1
开机检查：开机前先检查水路阀门是 否是开启状态
打开冷冻水泵和冷却水泵和冷却塔风 2 机，循环水泵根据客户需要打开。
（右侧墙面控制箱）（图片2）
3 合上机组电源总开关（图片3）
电能表
运行
旋开机组上控制柜的急停按钮，等待
4 机器启动和自检，待触摸屏显示画面
稳定（图片4）
机组停机进入待机状态。
待触摸屏完全关闭（黑屏）后，按下 8 面板上的急停按钮，打开控制箱，拉
下机组总电源（图ቤተ መጻሕፍቲ ባይዱ3）
9
关闭冷冻水泵和冷却水泵和冷却塔风 机，循环水泵（图片2）
其他
参数设置：点击用户设置，弹出密码
框，点击绿色秘密框，输入密码‘
10
111111111’八个一，点击用户参数 设置，然后点击温度框，即可更改温
度，零下就先输‘-’负号，再输温
度，按下确定即可（图10）
故障查询，点击故障查询，方可查看
11
当前故障，待故障处理后，按下复位 键，机组重新进入启动延时状态（图
11）
12
电能表读数：当前读数*30，即为电 能消耗准确读数（图2）
图片 触摸
急 停
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷却液循环机（冷水机）使用说明书V2.0 苏州索乐机电设备有限公司前言祝贺你！您已经做出了一个非常正确明智的选择。
首先，公司所有员工感谢您给予我们的这份信任，这本手册阐述了循环冷水机的操作及其基本工作原理，能够使您更好的使用这台机器的所有功能，所以我们也建议您在使用机器前能够完整的阅读本手册。
同时，为了您能更安全的使用我们的产品，提出以下一些注意事项：1)在您安装或操作机器前，请确保阅读过我们的使用手册并能完全理解手册中的内容和手册中列出的一些注意事项，如果在阅读手册中遇到任何问题，请您联系我们.2)如果因非专业人员在安装、操作、或维修过程中造成机器的损坏，不在本公司的保修范围之内。
3)机器在搬运的过程中，应轻拿轻放，否则易造成机器内部零件的松动，导致故障。
4)请留心所有警示标签。
5)请勿移除警示标签。
6)在机器水箱没有冷却液的情况下，请勿开启机器。
7)在维修或移动机器之前，请务必切断电源线的电源。
8)仅限专业人员修理和维护。
由于产品的更新换代，手册的内容可能与您的最新产品有稍许差异，在您第一次使用时请咨询现场服务人员。
在你以后的使用中，如果发现问题，请及时与我公司联系，我们会竭诚为您服务。
另外，由于编写者水平有限，手册中难免有不足之处，欢迎指出。
苏州索乐机电设备有限公司目录第1 章系统简介 (1)第2 章安装说明 (2)第3 章使用说明 (4)3.1 启动前的准备 (4)3.2控制器面板 (5)3.3操作指南 (6)3.3.1 开机 (6)3.3.2 设定温度 (6)3.3.3 启停压缩机 (8)3.3.4 启停水泵 (8)3.3.5 PID整定 (8)3.3.6停机 (8)3.4 高级应用模式 (9)3.5常见报警 (10)3.6 硬件接口 (选配) (11)第4 章一般问题解决 (12)附录一参数库 (13)附录二报警信息 (18)第 1 章系统简介恒温冷却液循环机是以冷却液（常用冷却液为水，低温常用合成冷却液，如乙二醇的水溶液等，以下简称冷却液或简称“水”）为传热介质，将其它需要冷却的仪器或设备产生的热量传递出来，通过制冷系统将热量散发到设备外部，从而保证设备在正常的温度范围内工作。
装置与仪器设备之间依靠装置内水泵压力形成封闭介质循环，由温度传感器检测介质温度，实施对制冷机的控制。
冷却液循环机广泛应用多种实验仪器设备如：旋转蒸发仪、X射线衍射仪、ICP 发射光谱仪、ICP质谱仪、石墨炉原子吸收光谱仪、荧光分析仪、电子显微镜、医用CT机、医用理疗设备、生产试验设备、精密磨床、数控机床、加工中心、激光设备等。
标准机型为一体式装置，冷凝器-压缩机、蒸发器-循环水泵机组均安装于同一机箱内，该类机组一般安装在室内。
第 2 章安装说明恒温冷却液循环机应安装在环境良好的实验室中，地点的选用原则如下表：的空间。
安装室内机时务必确保一下尺寸：1）水箱顶部与顶部障碍物之间距离至少为300mm以上；2）水箱侧面与两侧障碍物距离至少为500mm以上；3）水箱后侧与障碍物之间距离至少为500mm以上；4）水箱前面与障碍物之间距离至少为1000mm以上。
下图所示为装置安装空间要求（单位：mm）。
装置的安装：打开外包装后首先应按照装箱单检查配件是否齐全，如发现短缺等情况请立即反馈给我公司销售服务部门予以解决。
开箱后将循环水装置抬离木制包装底座，平放于宽敞位置，检查本装置周身是否有运输传送中的损坏，确认无误后平推到安装位置，将本装置置于平稳状态，然后接好装置的外循环出、回水管线。
注意：外循环出水与回水应连接正确。
（即：本装置的出水口应与需要控温冷却水处理的设备仪器的进水管相接；设备仪器的回水管与本装置的回水口相接）。
注入冷却液后注意观察管接头处是否有漏液现象，如有漏液请及时处理。
第 3 章使用说明3.1 启动前的准备1.启动前将水箱和现场清理干净。
2.检查外接软管的卡套或法兰螺栓是否拧紧。
3.连接电源：把冷水机的电源接到现场单相电源上（参照仪器铭牌标识），电源要求单相三线制，具有良好接地，接地电阻不大于0.1欧姆。
电源容量单台设备最小10安。
4.注入冷却液：第一次使用应注入冷却液，冷却液的注入量以浸没水位开关10-20mm为佳！为防止异物堵塞管路，结垢等，请使用去离子水或专用冷却液。
水箱应定期清洗，水箱中的冷却液应该定期更换防止微生物滋生。
5.自动进液口用以连接用户冷动液供液系统以实现液位低时无人操作自动补液功能。
用户可自行用标准管路连接本口至液源。
自动进液系统在开机状态且液位不足产生报警的状态下打开，此时如用户已外接冷动液源，则可进入自动补液过程。
液满后自动进液阀延迟10秒关闭。
注1：小开口的冷却液循环装置应开机注入冷却液。
使用直径不小于300mm的漏斗缓慢注入冷却液，待水位报警停止时停止注入。
注2：不同工作温度应采用不同的冷却液，参考如下：●工作温度低于5℃时,一般选用乙二醇的水溶液或乙醇。
●工作温度5～80℃时, 一般选用去离子水。
●工作温度80～90℃时,一般选用15％甘油水溶液。
●工作温度超过90℃时,一般选用硅油。
警告：不可用低温冷却液循环装置直接冷却超过35℃的冷却液，即水槽温度超过35℃不应启动压缩机。
3.2控制器面板装置的操作键盘如上图：2个4位LED显示器，下面大的为主显示器，上面小的为辅显示器。
主显示器一般显示实时温度，辅显示负责显示报警代码、及其相关一些提示信息。
数码显示管显示图形与代表意义：键盘总共8个按键，依次为水泵键，菜单键，左移键，加键，减键，取消键，确认键，起停键。
指示灯共四个，功能如下表3.3操作指南3.3.1 开机1.将控制箱或设备后面板的漏电保护开关（电路总闸）置于“ON”状态。
2.打开设备电源开关，机器就进入初始化界面。
当初始化完成，蜂鸣器鸣叫一声，设备进入待机模式；3.根据操作指南开启水泵，压缩机。
4.检查出口压力表的波动情况和水泵的振动情况，当发现水泵中的液体含有空气时，设法将气体排出（从出水口辅助水泵排气）。
注意事项：检查水泵运转有无杂音，如发现异常应停止使用，并检查；如接通电源水泵未能启动时应立即切断电源，排除故障。
3.3.2 设定温度温度设定有两种模式，菜单设定，直接设定；用户可直接按操作面板上的加减键来设定机器的工作温度，另外用户也可选择通过面板上的菜单键进行机器工作温度的设定。
1.单点高精度控温模式：该模式是指通过PID算法，控制机器水箱中水的温度为一恒定值T00，工作在此种模式的机器，也能够通过设定R_CS参数和R_CM参数（具体设置见3.4）让机器工作在起停式经济控温模式。
注：在3.4高级应用模式中，设置R_CS参数为0，R_CM参数为2时为单点高精度控温模式。
一般情况下，此参数出厂已经设好，无需用户修改。
在工作界面按，辅显示器显示T00，主显示器显示设定温度，相应位开始闪烁，就进入了温度设定界面。
按键增加对应位数的数值，按键减小对应位数的数值，按键改变要修改的位。
修改好设定值以后按保存数值。
按键返回工作界面或按键进入下一菜单设置，修改的数据不会被保存。
2.起停式经济控温模式：该模式设定两个温度（控制目标温度T00与温控精度T01）来控制压缩机的起和停，当水箱温度高于T00+T01时，压缩机启动，开始制冷，直至温度降到T00-T01温度时，压缩机停。
如此循环，将水箱内水的温度控制在T00±T01的温度范围内。
如设置T00=20℃，T01=5℃，此时设备将控温在15~25℃。
当设备温度超过25℃时，启动压缩机制冷，同时辅显示器显示值变为15℃，为制冷的目标温度；当低于15℃时压缩机停止制冷，同时辅显示器显示值变为25℃，为设备的控温上限。
注：在3.4高级应用模式中，设置R_CS参数为0，R_CM参数为1时为上下限经济控温模式。
一般情况下，此参数出厂已经设好，无需用户修改。
在工作界面按，辅显示器显示T00（目标温度），主显示器显示设定的目标温度，设置好该参数后，按键保存并进入温度控制的控温精度设置，此时辅显示器显示T01（控温精度）,主显示器显示温度偏差控制的精度，可通过左移键、加键和减键来设置其大小。
注：工作在起停式经济控温模式的机型不能通过设定R_CS参数和R_CM参数使其工作在单点高精度控温模式。
工作在单点高精度控温模式的机型可以通过设定R_CS参数和R_CM参数使其工作在起停式经济控温模式。
3.跟踪控温模式：该模式下，通过对传感器端口的配置，外加一个温度传感器，此温度传感器感应环境温度或是感应用户的设备温度，来控制机器中水箱的水的温度。
跟踪模式控温的具体设置参见3.4。
注：一般机型不具备跟踪控温模式功能，如用户需要，可进行特殊配置。
3.3.3 启停压缩机在工作界面按，辅显示器开始显示压缩机保护倒计时，当倒计时完成，压缩机和水泵开始运行，辅显示器开始显示设定温度。
水泵运行指示灯亮，制冷指示灯会根据PID调节器的运算结果指示制冷状态。
在设备运行的时候按压缩机停止运行，设备进入待机状态。
在正常工作状态下控制面板上辅显示器显示设定温度，主显示器显示当前测量的循环液温度值。
3.3.4 启停水泵在水泵不运行的时候，水泵指示灯为熄灭状态，这时按水泵运行。
水泵运行指示灯亮。
在水泵运行的时候，水泵运行指示灯为点亮状态，这时按水泵停止，水泵运行指示灯熄灭。
注：在机器工作状态，水泵会一直工作，提供冷却液的循环，此时键不能控制水泵停止。
3.3.5 PID整定介质循环机工作在不同的设定温度时，制冷功率输出不同，控制参数略有不同；在连接不同的负载设备时，所需控制参数也不尽相同，故如需要更精确的温度控制，可以由循环机进行PID参数自整定。
整定过程：先把设定温度设定到需要的控温点，待系统稳定到控温点附近时长按键5秒以上，就会进入PID自整定界面，这时主显示器显示当前温度，辅显示器整定目标和整定状态交替显示。
这时用户不需做任何操作。
当整定完成，系统会自动退出，并进入运行状态。
如整定后，机器仍不能按用户预想的精度进行控温，用户可直接进入PID参数库进行参数调整，此操作仅建议了解PID控制原理的用户操作。
注：不同装置不同的整定温度，其整定时间不同，一般整定时间15～20分钟。
3.3.6停机1.按键停止压缩机工作，系统进入待机状态；2.关闭面板上的电源开关；3.如长期停止使用，请关闭面板的漏电保护开关，切断电源。
将水箱中的水放干净，擦干水箱及水泵等。
4.水泵经长期工作后，当流量压力有显著下降时应拆开水泵检查，更换已磨损零件。
5.当环境温度低于0度时，应确保设备（尤其水泵与板式换热器）中无残余水分，残余水份冻结后会冻坏水泵、换热器、水管等部件，长期处于低温状态下运行与停机，建议采用防冻液作为循环介质。
3.4 高级应用模式长按键3秒钟以上进入高级应用模式，主LED数码显示屏显示闪动的4个横杠，提示输入密码，按和输入数字，按移动当前输入的位置，输入密码完成后按确定键，进入到参数设定模式；输入不同的密码，进入不同的参数设置界面。
