接地线的埋设深度要求
电磁实验室接地线标准
电磁实验室接地线标准全文共四篇示例，供读者参考第一篇示例：电磁实验室接地线标准电磁实验室是进行电磁学实验和研究的地方，通常需要精密的仪器设备来进行各种实验。
为了确保实验室的电气设备的安全运行和准确性，接地系统是至关重要的。
接地线的设计和布置需要符合一定的标准和规范，以确保实验室的电气设备能够有效地排放电荷和保护人员安全。
1. 接地线的选择接地线是连接设备或建筑物到地下水或者地下导线的导线。
接地线的选择应考虑到以下几点：a.导体材质：接地线通常采用铜或铝导线，这两种材料具有良好的导电性能和耐腐蚀性能，能够有效地将电荷传导到地下。
b.导线直径：接地线的导线直径需要根据接地系统的使用情况和需求来确定，一般情况下，直径为10mm至16mm的导线即可满足要求。
c.接地线长度：接地线长度需要根据实验室的地形和建筑物的结构来确定，一般情况下，接地线应尽可能短，以减小接地系统的电阻。
接地线的布置需要遵循以下几点标准：a.接地线应尽可能平行于地表，避免弯曲和锁扭，以减小接地线的电阻。
b.接地线应避免与其他电气设备、管线等交叉布置，以避免互相干扰和影响接地系统的正常工作。
c.接地线的末端应埋入地下一定深度，深度一般不少于1米，以确保良好的接地效果。
a.接地线的连接应采用专用的接地夹或接地极等，确保良好的接地效果。
b.接地线与设备或建筑物之间的连接需要紧固可靠，避免产生接触阻抗，影响接地系统的正常运行。
c.接地线的连接点需要定期检查和维护，确保连接良好，避免产生接触故障。
为了确保接地线的正常运行，需要定期进行接地线的测试和检查，包括：a.接地电阻测试：测量接地系统的电阻值，确保在规定范围内。
b.接地线的绝缘测试：测量接地线与其他设备、建筑物之间的绝缘电阻，避免带电故障。
c.接地线的防腐蚀测试：检查接地线及连接件的防腐蚀性能，确保接地系统长期稳定运行。
第二篇示例：电磁实验室是一个用于研究电磁场相互作用的专门实验室，通常会使用各种高压设备、电磁波发射设备等实验设备。
电线埋地下标准深度
电线埋地下标准深度
电线埋地下的标准深度通常取决于几个因素，包括所在地的法律法规、电线类型、电线用途以及地下环境条件等。
以下是一些常见的电线埋地下的标准深度：
低压电线（家庭用电）：
在一般的城市或者乡村低压电线（家庭用电）埋地下时，通常要求埋深在 60 厘米（2 英尺）以上，以确保安全性和防止外界损害。
电力配电线：
对于一般的电力配电线，标准深度通常在 60 厘米（2 英尺）至 90 厘米（3 英尺）之间，具体要求可能会因地区和法规而异。
通信电缆和光纤电缆：
通信电缆和光纤电缆通常需要埋得更深，一般标准要求埋深在90 厘米（3 英尺）至 120 厘米（4 英尺）以上，以确保通信线路的稳定和可靠性。
特殊情况和地区差异：
在一些地区或者特殊情况下，可能会有特殊的要求，比如在高寒地区或者沙漠地区，可能需要埋得更深以保护电线不受环境的影响。
在实际工程中，应根据当地的法规和标准要求，以及具体的项目需求和地下环境条件来确定电线埋地下的深度。
同时，还需要考虑地下设施的布局和维护需求，以便未来的维修和维护工作。

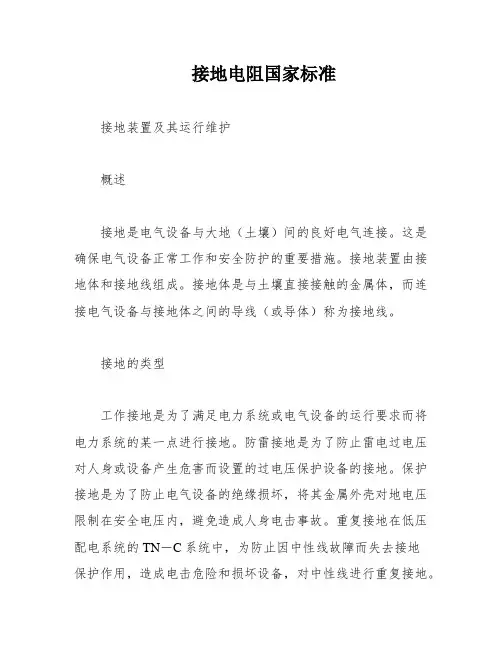

接地电阻国家标准
接地电阻国家标准接地装置及其运行维护概述接地是电气设备与大地（土壤）间的良好电气连接。
这是确保电气设备正常工作和安全防护的重要措施。
接地装置由接地体和接地线组成。
接地体是与土壤直接接触的金属体，而连接电气设备与接地体之间的导线（或导体）称为接地线。
接地的类型工作接地是为了满足电力系统或电气设备的运行要求而将电力系统的某一点进行接地。
防雷接地是为了防止雷电过电压对人身或设备产生危害而设置的过电压保护设备的接地。
保护接地是为了防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故。
重复接地在低压配电系统的TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。
防静电接地是为了消除静电对人身和设备产生危害而进行的接地。
屏蔽接地是为了防止电气设备因受电磁干扰而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。
电气设备接地技术原则为保证人身和设备安全，各种电气设备均应根据国家标准GB《系统接地的形式及安全技术要求》进行保护接地。
保护接地线除用以实现规定的工作接地或保护接地的要求外，不应作其它用途。
要求1）接地装置的接地电阻应定期检测，检测时间不得超过1年，检测记录应保存至少5年。
2）接地体应保持干燥，如接地体进入水中或潮湿地带，应采取相应的防腐措施。
3）接地体与接地干线的连接应紧固可靠，接地干线应定期检查，如发现接地干线断裂或松动，应及时更换或紧固。
4）接地体与地面的接触面积应大，接地体与接地干线的连接点应越少越好，以减小接触电阻。
5）易燃易爆场所的接地装置，应定期进行防爆检查，防止接地线路出现故障引起火灾或爆炸。
6）接地装置的运行应符合相关的安全规定和标准，如发现接地装置存在问题，应及时处理，以保障电气设备和人员的安全。
在接地装置运行期间，接地线和接地体可能会因外力破坏或腐蚀而损坏或断裂，接地电阻也会因土壤变化而发生变化。
因此，接地装置必须定期进行检查和试验。
接地线的埋设深度要求
接地线的埋设深度要求接地系统是电力系统中非常重要的组成部分，主要用于保护人身安全和设备的正常运行。
接地系统中的接地线是连接地面和电气设备的导线，用来把电流从设备引入地下，保护设备和人员的安全。
1.地质条件：不同地区的地质条件各不相同，有些地区地质松软，有些地区地质坚硬。
在松软的地质条件下，要求接地线的埋设深度相对较浅，以保证接地电阻的有效性；在坚硬的地质条件下，要求接地线的埋设深度相对较深，以增加接地线与地下土壤之间的接触面积。
2.地下水位：地下水位的高低也会影响接地线的埋设深度。
如果地下水位较高，要求接地线的埋设深度相对较浅，以防止接地线受潮或被水浸泡，影响接地的效果；如果地下水位较低，要求接地线的埋设深度相对较深，以保证接地的稳定性。
3.地表覆盖物：地表的覆盖物也会对接地线的埋设深度产生影响。
如果地表上有铺设路面、人行道等硬质覆盖物，要求接地线的埋设深度相对较浅，以便施工维护；如果地表上没有硬质覆盖物，要求接地线的埋设深度相对较深，以保护接地线不受外界破坏。
总体来说，接地线的埋设深度应根据当地的地质条件、地下水位和地表覆盖物等因素进行综合考虑。
一般而言，埋设深度应不低于0.5米，但这只是一个基本的要求，实际上根据不同情况，埋设深度可能会有所不同。
在电力系统的设计和施工中，应遵循相关的国家标准和规范，如《电力工程接地设计规范》等。
这些标准和规范对接地线的埋设深度也有着具体的规定和要求，工程设计人员和施工人员应根据这些规范进行合理设计和施工。
总之，接地线的埋设深度是保证接地系统有效运行的重要因素，要根据当地的地质条件、地下水位和地表覆盖物等因素进行综合考虑，并遵循相关的国家标准和规范进行设计和施工。
接地极的安装要求及技巧
接地极的安装要求及技巧一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。
二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。
除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。
三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定,不宜小于5米。
四、接地体与建筑物的距离不宜小于1.5m。
五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他牢固的保护套。
六、接地干线至少应在不同的两点与接地网相连接。
七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。
八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。
九、明敷接地线的安装应符合以下要求：（一）便于检查；（二）敷设位置不应阻碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。
（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜构造平行，在直线段上不应有高低起伏及弯等情况。
（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。
十、明敷的接地线表面应涂黑漆。
如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。
中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。
十一、在接地线引向建筑物内的入口处，一般应标以黑色记号在检修用临时接地点处，应刷白色底漆后标以黑色记号十二、在开展检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。
十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。
接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。
接地线的埋设深度要求
接地线的埋设深度要求电气装置安装工程接地装置施工及验收规范GB 50169－92 中华人民共和国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规范》GB50169－92，经中华人民共和国建设部1992年12月16日以建标〔1992〕911号文批准发布。
为方便广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规范》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规范条文说明》，供有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规范的治理单位：能源部电力建设研究所（北京良乡，邮政编码：102401）。
本条文说明仅供国内有关部门和单位执行本规范时使用。
第一章总则第条本条简要地阐明了本规范编制的宗旨，是为了保证接地装置的施工和验收质量而制订。
第条本条明确了规范的适用范围是电气装置安装工程的接地装置。
其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规范执行。
第条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。
第条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。
第条本规范内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。
第条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。
第二章电气装置的接地第一节一般规定第条本条规定了哪些电气装置应接地或接零。
第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。
控制电缆的金属护层根据国标《工业与民用电力装置的接地设计规范》（GBJ65-83）和1985年版《苏联电气装置安装法规》规定而修订。
35kv变电站接地电阻标准
35kv变电站接地电阻标准
本标准规定了35kv变电站接地电阻的要求、设计、施工验收和维护检测等方面。
一、接地电阻值要求
1. 35kv变电站的接地电阻应满足以下要求：
（1）综合接地电阻不大于1欧姆；
（2）独立接地电阻不大于4欧姆；
（3）接触电位差不大于20V。
2. 对于特殊情况，如土壤电阻率较高、占地面积较小等，应适当放宽要求。
二、接地极设计要求
1. 接地极应采用镀锌钢管或角钢，长度不小于
2.5米，直径不小于12毫米。
2. 接地极的埋设深度应不小于0.7米，并应埋设在冻土层以下。
3. 接地极之间的距离应不小于5米。
三、接地线材料要求
1. 接地线应采用镀锌扁钢或圆钢，并应满足截面积要求。
2. 接地线的截面积应不小于表1的规定：
表1：接地线截面积规定
| 电压等级（kv）| 截面积（mm²）|
| --- | --- |
| 35 | 16 |
四、施工验收标准
1. 施工前应对接地极和接地线进行质量检查，确保符合设计要求。
2. 施工过程中应采取措施防止接地极和接地线受到损伤或破坏。
3. 施工完成后应对接地电阻进行测试，并填写验收报告。
4. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。
五、维护检测要求
1. 应定期对接地电阻进行检测，并记录检测结果。
2. 对于不符合要求的接地电阻，应采取措施进行处理，直至符合要求为止。
3. 在雷电活动频繁的地区，应加强对接地电阻的监测和维护工作。
接地线的埋设深度要求
接地线的埋设深度要求电气装置安装工程接地装置施工及验收规GB50169－92中华人民国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规》GB50169－92，经中华人民国建设部1992年12月16日以建标〔1992〕911号文批准发布。
为方便广大设计、施工、科研、学校等有关单位人员在使用本规时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规》编制组根据国家计委关于编制标准、规条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规条文说明》，供有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规的治理单位：能源部电力建设研究所（良乡，邮政编码：102401）。
本条文说明仅供国有关部门和单位执行本规时使用。
第一章总则第1.0.1条本条简要地阐明了本规编制的宗旨，是为了保证接地装置的施工和验收质量而制订。
第1.0.2条本条明确了规的适用围是电气装置安装工程的接地装置。
其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规执行。
第1.0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。
第1.0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。
第1.0.5条本规容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。
第1.0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。
第二章电气装置的接地第一节一般规定第2.1.1条本条规定了哪些电气装置应接地或接零。
第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线的埋设深度要求电气装置安装工程接地装置施工及验收规XGB50169－92中华人民XX国国家标准条文说明前言根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程接地装置施工及验收规X》GB50169－92，经中华人民XX国建设部1992年12月16日以建标〔1992〕911号文批准发布。
为方便广大设计、施工、科研、学校等有关单位人员在使用本规X时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规X》编制组根据国家计委关于编制标准、规X条文说明的统一要求，按《电气装置安装工程接地装置施工及验收规X》的章、节、条顺序，编制了《电气装置安装工程接地装置施工及验收规X条文说明》，供有关部门和单位参考。
在使用中如发现本条文说明有欠妥之处，请将意见直接函寄本规X的治理单位：能源部电力建设研究所（良乡，邮政编码：102401）。
本条文说明仅供国内有关部门和单位执行本规X时使用。
第一章总则第1.0.1条本条简要地阐明了本规X编制的宗旨，是为了保证接地装置的施工和验收质量而制订。
第1.0.2条本条明确了规X的适用X围是电气装置安装工程的接地装置。
其他如电子计算机和微波通讯等接地工程应按相应的施工及验收规X执行。
第1.0.3条施工现场必须按照设计施工，不得随意修改设计，必要时需经过设计单位的同意，并按修改后的设计执行。
第1.0.4条为了保证工程质量，凡不符合现行技术标准的器材，均不得使用和安装。
第1.0.5条本规X内容是以质量标准和工艺要求为主，有关施工安全问题，尚应遵守现行的安全技术规程。
第1.0.6条电气装置接地工程应及时配合建筑施工，从而减少重复劳动，加快工程进度和提高工程质量。
第二章电气装置的接地第一节一般规定第2.1.1条本条规定了哪些电气装置应接地或接零。
第十款至第十四款根据近几年出现的新产品和征求修订意见中要求增加而制订。
控制电缆的金属护层根据国标《工业与民用电力装置的接地设计规X》（GBJ65-83）和1985年版《苏联电气装置安装法规》规定而修订。
第2.1.2条本条规定了哪些电气装置不需要接地或不需要接零，基本与原规定相同。
《苏联电气装置安装法规》关于哪些电气装置需要和不需要接地或接零在电压等级上有新的规定，考虑国标《工业与民用电力装置的接地设计规X》也正在修订，为同设计规X协调一致，现规定要作相适应的修订。
第2.1.3条当直流流经在土壤中的接地体时，由于土壤中发生电解作用，可使接地体的接地电阻值增加，同时又可使接地体及四周地下建筑物和金属管道等发生电腐蚀而造成严重的损坏。
第三款根据日本技术标准和原东德接地规X的接地体以及接地线的规定，直流电力回路专用的中性线和直流双线制正极如无绝缘装置，相互间的距离不得小于1m。
采用外引接地时，外引接地体的中心与配电装置接地网的距离，根据我国水电厂的经验，不宜过大。
否则由于引线本身的电阻压降会使外引接地体利用程度大大降低。
注：考虑高压直流输电已自成系统，直流电力网将有专用规X，本条只适用于一般直流系统。
第2.1.4条本条规定接地线一般不应作其他用途，如电缆架构或电缆钢管不应作电焊机零线，以免损伤电缆金属护层。
第二节接地装置的选择第2.2.1条这几种自然接地体均直接埋人地中或水中，能够很好地起到降低接地电阻、均衡电位的作用，且能节约钢材，能提高电气设备运行可靠性。
第2.2.2条从60年代起国内外已广泛应用建筑物金属结构及满足热稳定要求的混凝土结构内部的非预应力钢筋作交流电气设备的接地线，能够保证设备的运行可靠性。
第2.2.3条为节约有色金属，规定接地装置宜采用钢材。
我国钢接地体普遍受到了腐蚀和锈蚀，钢接地体（线）规格偏小，根据国标《工业与民用电力装置的接地设计规X》及1985年版《苏联电气装置安装法规》以及我国钢材规格，提出了钢接地体（线）最小规格。
钢接地体（线）耐受腐蚀能力差。
钢材镀锌后能将耐腐蚀性能提高一倍左右，在腐蚀性较强场所的接地装置采用镀锌钢材好。
我国运行经验是热镀锌防腐效果好，因此，在腐蚀性较强场所的接地装置宜采用热镀锌钢材。
发电厂、变电所重要性大，其接地装置亦宜采用热镀锌钢材。
执行中应注重：本规X表2.2.3所列的钢接地体（线）规格是最小规格，而不能作为施工中选择接地体（线）规格的依据。
在实际施工中应根据设计选用接地体（线）的规格进行实施。
但当设计选用的接地体（线）规格小于本规X表2.2.3中所列规格时，实际施工应采用本规X表2.2.3所列钢接地体现格。
土壤对接地装置的腐蚀性，推荐参考石油化学工业部化工XX等组织编写，化学工业出版的《化工治理手册》下册表14－13规定的土壤腐蚀性等级及防腐措施。
土壤腐蚀性等级及防腐措施表2.2.3第2.2.4条根据国标《工业与民用电力装置的接地设计规X》（GBJ65－83）规定明敷铜、铝接地线的最小截面，不能作为施工中采用接地线截面的依据，实际施工中应根据设计选用接地线的截面进行实施。
第2.2.5条裸铝导体埋入地下较易腐蚀，使用寿命较钢材短且价格比钢材贵。
第2.2.6条当前国内降阻材料种类繁多且混乱，为防止施工中擅自滥用降阻材料和由于施工不当而造成的不良后果，利用化学方法降低土壤电阻率时，应符合本条规定。
第2.2.7条蛇皮管、管道保温层的金属外皮等的强度差又易腐蚀，作接地线很不可靠。
第三节接地装置的敷设第2.3.1条一般在地表下0.15－0.5m处，是处于土壤干湿交界的地方，接地导体易受腐蚀，因此规定埋深不应小于0.6m，井规定了接地网的引出线在通过地表下0.6m引至地面外的一段需作防腐处理，以延长使用寿命。
第2.3.2条本条主要考虑接地体互相的屏蔽影响而作出距离的规定。
第2.3.3条为防止接地线发生气械损伤和化学腐蚀，本条的规定，经运行经验证实是必要的和可行的。
第2.3.4条目的是为了确保接地的可靠性。
第2.3.5条如接地线串联使用，则当一处接地线断开时，造成了后面串接设备接地点均不接地，所以规定禁止串接。
第2.3.6条外取回填土时，不重视质量会造成接地不良，故本条明确规定以引起重视。
第2.3.7条本条文第三款对支持件间的距离根据施工经验作了调整，为了接地线固定牢靠和美观起见，故作相应的修改。
第2.3.8条本条文是参照现行国家标准《绝缘导线和裸导体的颜色标志》（GB7947－87）修改的。
第2.3.9条本条主要考虑对生产维护检修带来方便。
第2.3.10条本条所述有关场所设立接线板或接地螺栓，对运行维护装设临时接地线提供方便。
第2.3.11条本条的目的是防止零序保护误动作。
第2.3.12条采用单独接地线连接以保证接地的可靠性。
第2.3.13条连接线短，在雷击时电感量减小，能迅速散流。
第2.3.14条全封闭组合电器外壳受电磁场的作用产生感应电势，能危及人身安全，应有可靠的接地。
第2.3.15条本条规定是为了牢固可靠地接地，避免有悬浮电位产生电火花危及人身安全。
第2.3.16条本条根据国标《电热设备电力装置设计规X》有关规定制订。
第2.3.17条加装断线卡的目的是为了便于运行、维护和检测接地电阻。
第四节接地体（线）的连接第2.4.1条接地线的连接应保证接触可靠。
接于电机、电器外壳以及可移动的金属构架等上面的接地线应以镀锌螺栓可靠连接。
第2.4.2条原条文中“焊接长度”意思不够确切，故改为“搭接长度”。
第2.4.3条目的是为了保证电气接触良好。
第五节避雷针（线、带、网）的接地第2.5.1条焊接为了安全，设置断线卡便于测量接地电阻及检查引下线的连接情况，断线卡加保护防止意外断开。
第二款：目前镀锌制品使用较为普遍，为确保接地装置长期运行可靠，强调了提高材料防腐能力的要求，均应使用镀锌制品。
至于地脚螺栓，现在还没有统一规格，无镀锌成品供给，故应采取防腐措施。
第四款：4mm金属筒体不会被雷电流烧穿，故可不另敷接地线。
第五款至第八款是参照《电力设备过电压保护设计技术规程》和国标GBJ65－83制订的。
雷击避雷针时，避雷针接地点的高电位向外传播15m后，在一般情况下衰减到不足以危及35kV及以下设备的绝缘；集中接地装置是为了加强雷电流散流作用，降低对地电压而敷设的附加接地装置。
第2.5.2条防止静电感应的危害。
第2.5.3条构架上避雷针（线）落雷时，危及人身和设备安全。
但将电缆的金属护层或穿金属管的导线在地中埋置长度大于10m时，可将雷击时的高电位衰减到不危险的程度。
第2.5.4条为防止保护发电厂和变电所的避雷线断线造成事故，避雷线档距内不答应有接头。
第2.5.5条施工中存在地上防雷装置已安装完，而地下接地装置还未施工的情况。
为保证人身、设备及建筑物的安全，本条是根据第一冶金建设公司标准（YY3．1－85）《电气装置安装工程施工技术操作规程》作出的规定制订的。
第六节携带式和移动式电气设备的接地第2.6.1条因携带式电气设备经常移动，导线绝缘易损坏或导线折断，危及人身安全。
因此要求应有专用芯线接地，严禁利用其他设备的零线接地，以防零线断开后造成设备没有接地。
第2.6.2条携带式电气设备的接地线应考虑接地方便且不易折断。
为了安全可靠，要求采用截面不小于15mm^2的软铜绞线。
该截面是保证安全需要的最低要求，具体截面应根据相导线选择。
第2.6.3条保证了移动式机械有可靠的保护接地，利用自然接地体能节省人力和钢材。
第2.6.4条条文中的两种情况发生碰壳短路时，人体与大地间无电位差，不会发生触电危险。
第三章工程交接验收第3.0.1条本条规定了验收时应检查的项目。
第四款要求工频接地电阻测量应注重测试条件和测试方法符合规定，实测值应符合设计规定值。
第3.0.2条本条规定了在验收时应提交的资料和文件。
第一款要求完整的实际施工后的竣工图，而不是仅设计变更部分的施工图。
第二款变更设计部分的文件包括设计变更单、材料代用和合理化建议经设计批准的证实文件。
第四款试验记录注重对总的和分部的接地装置的接地电阻应分别测出。
关于试验方法应参照原水电部《电力设备接地设计技术规程》（SDJ8－79）的附录六执行。
